GEBRUIKSAANWIJZING FZ 1022 P.1 Ariston Thermo

Elektrische aansluiting

Typepiaatje

Beschrijving van het apparaat' 4

Aanzichttekening

Bedieningspaneel

Starten en gebruik' 5

Blokkering bedieningspanee

Demomodus

instellen klok en timer

De oven starten

Programma's 6-9

Handmatige kookprogramma's

Automatische kookprogramma's

De bereiding programmeren

Praktische kooktips

Kooktabel

Voorzorgsmaatregelen en advies' 10

Algemene veiligheid

Afvalverwijdering

Energiebesparing en milieubehoud

Onderhoud en verzorging' 11\~12

De elektrische stroom afsluiten

Reinigen van het apparaat

De ovendeur reinigen

vervangen van het lampje

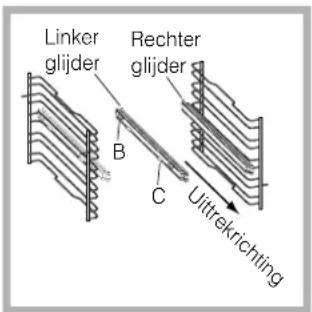

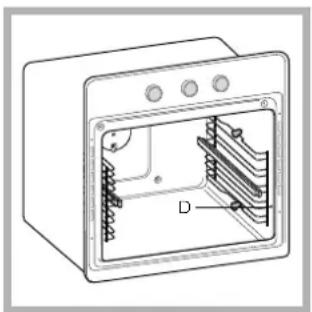

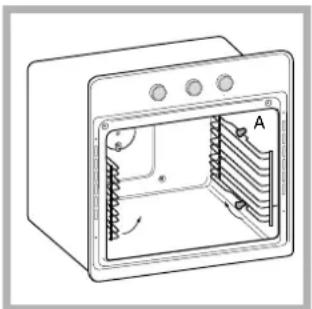

Montage van de Geleiders Kit

Automatische reiniging door middel van FAST

CLEAN

Service' 13

ARISTON

NL

NL

! Bewaar dit boekje zorgvuldig voor eventuele raadpleging in de toekomst' Wanneer u het product weggeeft' verkoopt' of wanneer u verhuist' dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft'

! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie gebruik en veiligheid

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies):

! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen' dieren of dingen.

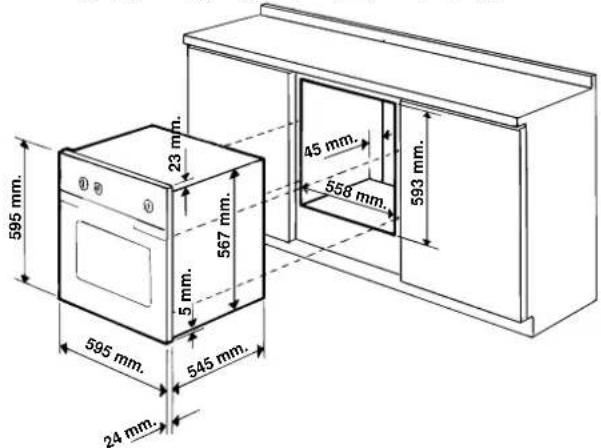

Inbouw

voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;
• in het bijzonder moet in geval van meubels met fineer' de lijm bestand zijn tegen temperaturen van 100°C;
• voor het inbouwen van de oven' zowelonder het aanrecht (zje figuur) alsin stapelbouw dient het meubel de volgende afmetingen te hebben:

595 mm. 23 mm. 567 mm. 5 mm. 45 mm. 558 mm. 593 mm. 595 mm. 545 mm. 24 mm.

! Nadat het apparaat is ingebouwd' mag er geen contact meer mogelijk zijn met de elektrische onderdelen:

Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie

ventilatie

Om een goede ventilatie te kunnen garanderen is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen' of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen)

Regel de 4 klemmetjes aan de zijkant van de oven in overeenkomst met de 4 gaten in de lijst. De stand hangt af van de dikte van de zijkant van het meubel:

als de dikte 20 mm is: verwijder het regelbare gedeelte van het stelvoetje (zje afb');

als de dikte 18 mm is: gebruik de eerste gleuf zoals door de fabriek is voorzien (zie afb');

als de dikte 16 mm is: gebruik de tweede gleuf (zie afb')

Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand.

! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken

Elektrische aansluiting

! De ovens met driepolige voedingskabel werken met de wisselstroom' spanning en frequentie die aangegeven staan op het typeplaatje op het apparaat (zie onder)

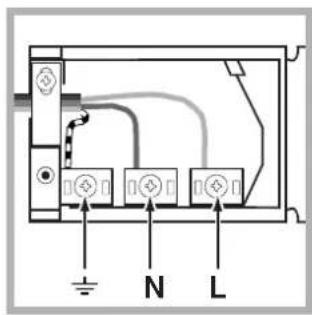

Monteren voedingskabel

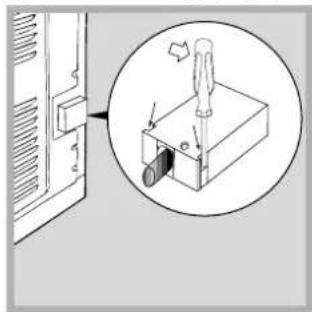

1' Licht de lijes aan de zijkant van het deksel van het klemmenbord op met een schroevendraajer: trek het deksel van het klemmenbord open (zie afb')

2' De voedingskabel in werking stellen: draai de schroef van de kabelkiem en de drie schroeven van de contacten L-N-los' en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen (Zie afb')

3' Bevestig de kabel aan de speciale kabelklem' 4' Sluit het deksel van het klemmenbord'

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje (zie hjernaast)

Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3 mm' aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

voor het aansluiten moet u controleren dat:

• de contactdoos geaard is en voldoet aan de geldende normen;
• de contactdoos in staat is het maximale vermogen van het apparaat te verdragen' zoals aangegeven op het typeplaatje (zie onder );
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje (zie onden);
• de contactdoos en de stekker overeenkomen. Als dat niet zo is' dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers

! Wanneer het apparaat geïnstalleerd is' moeten de elektrische kabel en de contactdoos gemakkelijk te bereiken zijn.

! De kabel mag niet gebogen of samengedrukt worden:

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen ( zie Service)

! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd'

TYPEPLAATJEAfmetingen *	breedte 43'5 cmhoogte 32 cmdiepte 41'5 cm
Inhoud *Elektrische aansluitingen	liter 58spanning 220~240V ~ 50HZ /maximum opgenomenvermogen 2560~3050W
ENERGY LABEL *	Richtlijn 2002/40/EG op het etiket van elektrische ovens:Norm EN 50304EnergieverbruikverklaringKlasse geforceerdeconvectie -verwarmingsfunctie:Gratineren
	Deze apparatuur voldoetaan de volgende EUvoorschriften: 73/23/EEG van 19/02/73 (Laagspanning) endaaropvolgende wijzigingen- 89/336/EEG van 03/05/89(ElektromagnetischeCompatibiliteit) endaaropvolgende wijzigingen- 93/68/EEG van 22/07/93 endaaropvolgende wijzigingen-2002/96/CE

* Zonder uitneembare geleiders

NL

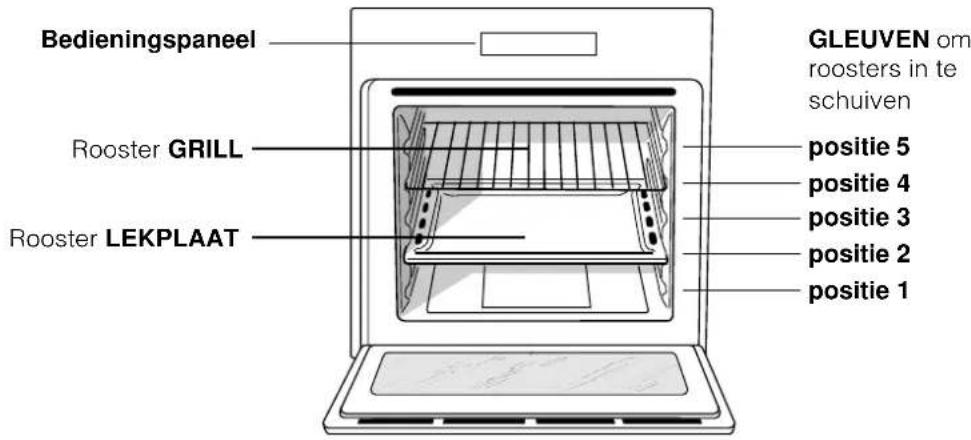

Aanzichttekening

Bedieningspaneel Rooster GRILL Rooster LEKPLAAT GLEUVEN om roosters in te schuiven positie 5 positie 4 positie 3 positie 2 positie 1

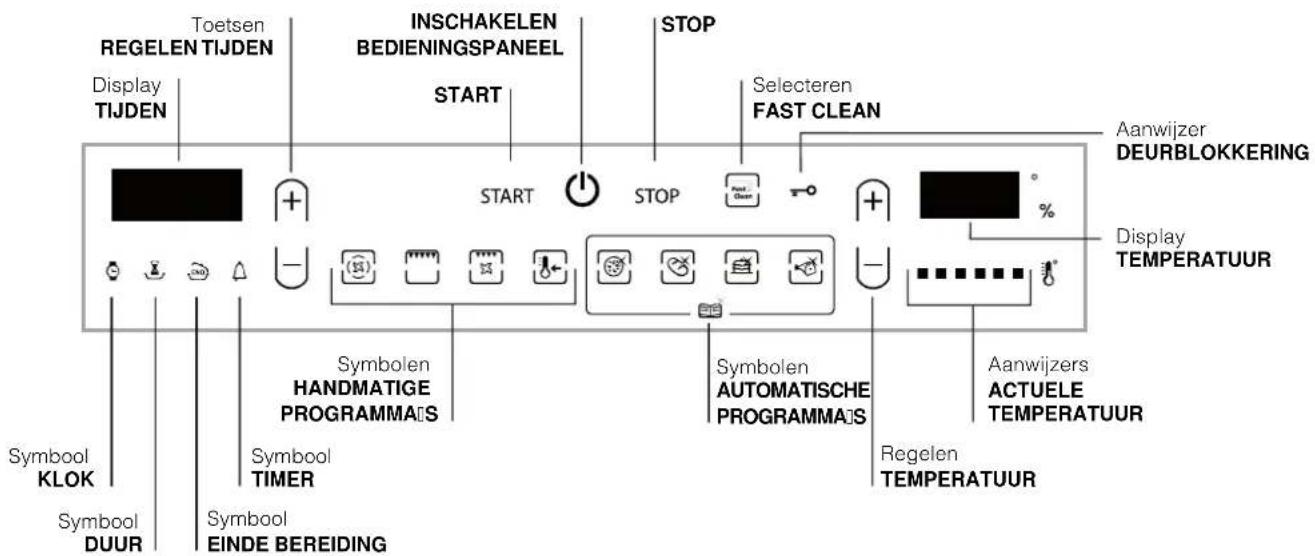

Bedieningspaneel

Toetsen Regelektijsen Display TIJDEN INSCHAKELEN BEDIENINGSPANEL START STOP Selecteren FAST CLEAN Aanwijzer DEURBLOKKERING Symbolen HANDMATIGE PROGRAMMAIS Symbolen AUTOMATISCHE PROGRAMMAIS Aanwijzers ACTUELE TEMPERATUUR Regelen TEMPERATUUR Symbol KLOK Symbol DUUR Symbol EINDE BEREIDING

Starten en gebruik

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren' op maximum temperatuur en met de deur dicht' Nadat u de oven heeft uitgedaan' opent u de ovendeur en lucht u het vertrek'. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.

! Het "blokkeren van het bedieningspaneel" en de "DEMO Modus" kunt u ook activeren als de display uitstaat

Blokkering bedieningspaneel

Om het bedieningspaneel van de oven uit te schakelen dient u 5 seconden lang de toetsen en ingedrukt te houden. U hoort een geluidssignaal en op het display TEMPERATUUR verschijnt "r-0".

Druk opnieuw om het bedieningspaneel weer te activeren. De "STOP" toets blijft altijd actief

Demomodus

De oven kan in demomodus werken: alle verwarmingselementen worden uitgeschakeld' maar de bediening blijft actief

Om de demomodus uit te schakelen moet u tegelijkertijd drukken op de toetsen ' ' en

U hoort een geluidssignaal en op het display verschijnt "demo off"

Instellen klok en timer

Na het aansluiten aan het net of na het uitvallen van de stroom knippert de toets'

Voor het instellen van de tijd:

1° regel het uur binnen 8 seconden door middel van de toetsen "+" en "-" aan de rechterzijde;

2' druk nogmaals op de toets ;

3' regel de minuten door middel van de toetsen "+" en "-" aan de rechterzijde;

4' wacht minstens 8 seconden om de instelling op te slaan of druk nogmaals op de toets ;

voor eventuele gelijkstellingen schakelt u het bedieningspaneel uit door te drukken op de toets

; druk op de toets en volg de aangegeven procedure.

Als de tijd verstreken laat de timer een geluidssignaal horen dat ofwel vanzelf na 6 seconden uitgaat of door uzelf kan worden afgezet door op een willekeurig actief icoon te drukken. Om de timer in te stellen drukt u op de toets en volgt u de procedure aangegeven voor het regelen van de klok. De toets geeft aan dat de timer actief is.

! De timer heeft geen invloed op het in- of uitschakelen van de oven.

De oven starten

1. Schakel het bedieningspaneel in door middel van de toets

2' Druk op de toets van het gewenste kookprogramma' Op het display verschijnen duur en temperatuur van het desbetreffende programma'

3' Druk op de "START" toets om de bereiding te starten.

4 De oven begint voor te verwarmen' de aanwijzers van de actuele temperatuur worden rood. De temperatuur kan gewijzigd worden door middel van de toetsen "+" en "-" aan de rechterkant

5' Een geluidssignaal en de ontsteking van alle actuele temperatuuraanwijzers geven aan dat de voorverwarming compleet is: zet de etenswaren in de oven.

6° Tijdens het koken kunt u nog altijd: - de temperatuur wijzigen door middel van de toetsen "+" en "-" aan de rechterkant;

- de kooktijd programmeren (zie Programma's); - de kooktijd onderbreken door op de toets "STOP" te drukken.

1. Na twee uur gaat de oven automatisch uit dit is om veiligheidsredenen voor iedere kookfunctie van te voren ingesteld

U kunt de kookduur veranderen (Zie Programma's)

8' Wanneer de stroom uitvalt en de oventemperatuur niet te laag is geworden' gaat de oven automatisch terug naar het punt waar het programma is onderbroken' De geprogrammeerde functies worden echter niet onthouden' U dient ze daarom bij het terugkeren van de stroom opnieuw in te stellen'

!Bij het programma BARBECUE is geen voorverwarming voorzien:

! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen:

! Plaats de ovenschalen altijd op bijgeleverde roosters:

ventilator

Om de oven van buiten niet te heet te laten worden brengt een verkoelingsventilator een luchtstroom teweeg die tussen het bedieningspaneel en de ovendeur naar buiten komt. Aan het begin van het programma FAST CLEAN draait de verkoelingsventilator op lage snelheid.

! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld'

Ovenverlichting

Als de oven uit is' kan het ovenlicht op ieder willekeurig moment aan worden gedaan door de ovendeur te openen:

NL

Handmatige kookprogramma's

! Alle programma's hebben een vooringesteide kooktemperatuur. Deze kan handmatig worden aangepast en naar wens worden ingesteld tussen de 40°C en de 250°C. In het programma BARBECUE is de ingestelde temperatuur in % uitgedrukt. Ook deze kan handmatig worden gewijzigd.

Programma MULTILEVEL

Alle verwarmingselementen gaan aan en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is' zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Het is mogelijk maximaal twee roosters tegelijk te gebruiken.

Programma BARBECUE

Het bovenste verwarmingselement gaat aan en het draaispit (waar aanwezig) begint te draajen Door op de toetsen "+" en "-" aan de linkerkant te drukken' zal het display THERMOSTAAT de stroomsterkteniveaus aangeven die kunnen worden ingesteld van een minimum van 5% tot een maximum van 100%. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge en directe temperatuur aan de buitenkant nodig hebben Kook met de ovendeur dicht

Programma GRATINEREN

Het bovenste verwarmingselement gaat aan' en tijdens een deel van de cyclus ook het cirkelvormige verwarmingselement' de ventilator en het draaispit (waar aanwezig). Hiermee wordt de thermische verspreiding uit één richting gecombineerd met de geforceerde luchtcirculatie in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant Kook met de ovendeur dicht

Programma's LAGE TEMPERATUUR

Deze kookfunctie is ideaal voor rijzen' ontdoojen' het bereiden van yoghurt en het opwarmen van gerechten' De in te stellen temperaturen zijn: 40' 65' 90 °C

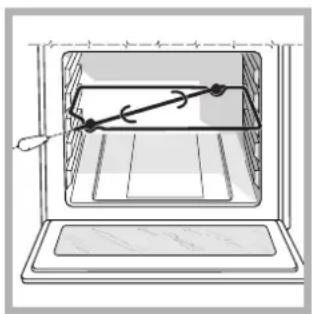

Het draaispit (siechts op enkele modellen aanwezig)

voor het activeren van het draaispit (zie afb') gaat u als volgt te werk:

1' plaats de lekplaat in stand 1;
2' zet de steun van het draaispit op de 3e stand en steek de vleespen in de speciale opening achterin de oven;
3' activeer het draaispit door de programma's
Of
te selecteren;
!Bij het programma zal het draaispit stoppen met draajen wanneer u de ovendeur opent

Automatische kookprogramma's

!De temperatuur en de duur van de bereiding zijn ingesteld en kunnen niet worden gewijzigd door het systeem C'O'P® (Cottura Ottimale Programmata (Optimale Geprogrammeerde Bereiding) die automatisch een perfect resultaat garandeert. De bereiding wordt automatisch gestopt en de oven geeft aan wanneer het gerecht gaar is: U kunt het gerecht in een koude of warme oven zetten.

! Als de kookfase is bereikt laat de oven een geluidssignaal horen.
! Open de ovendeur niet om te voorkomen dat de tijdsduur en de kooktemperatuur worden ontregeld

Programma VLEES

Gebruik deze functie voor het braden van kalfs" varkens" en jamsvlees. Plaats het vlees in de koude oven. U kunt de gerechten eventueel ook in de warme oven plaatsen.

Programma CAKE

Deze functie is ideaal voor het bereiden van zowel taarten met bakkersgist als met gedroogde gist of zonder gist Plaats in de koude oven. U kunt de gerechten eventueel ook in de warme oven plaatsen

Programma PIZZA

Gebruik deze functie voor het bereiden van pizza's Zie volgende hoofdstuk voor recepten en details

Programma BROOD

Gebruik deze functie voor het bakken van brood Zie volgende hoofdstuk voor recepten en details'

Programma PIZZA

voor een optimaal resultaat raden wij u aan de volgende aanwijzingen nauwkeurig op te volgen:

• houdt u zich aan het recept;
• het gewicht van het deeg moet tussen de 500 g en de 700 g zijn:
• vet de bakplaat iets in'

Recept voor PIZZA:

1 Bakplaat lage ovenstand' oven koud of warm Recept voor 3 pizza's van ongeveer 550 g: 1000 g meei' 500 g water' 20 g zout' 20 g suiker' 10 cl olijfolie' 20 g bakkersgist (of 2 zakjes gedroogde gist)

• Rijzen op kamertemperatuur: 1 uur
  • In koude of warme oven plaatsen
• Start de bereiding 📄 PIZZA

Programma BROOD

voor een optimaal resultaat raden wij u aan de volgende aanwijzingen nauwkeurig op te volgen:

• houdt u zich aan het recept;
- het maximum gewicht per bakplaat;
- vergeet niet 1 dl koud water te gieten in de bakplaat op stand 5:
- het deeg moet circa 1 tot 1 12 uur op kamertemperatuur rijzen. De exacte duur hangt af van de kamertemperatuur. Het deeg is voldoende gerezen als het volume is verdubbeld.

Recept voor BROOD:

1 bakplaat van 1000 g max' onderste ovenstand 2 bakplaten van 1000 g max' onderste en middelste stand

Recept voor 1000 g deeg: 600 g meel' 360g water' 11g zout' 25 g bakkersgist (of 2 zakjes gedroogde gist)

Procedure:

• Meng het meel en het zout in een grote kom
• Doe de gist in lauw water (circa 35 graden)
  • Maak een kuil in het meel
  • Giet er het mengsej van water en gist in
• Kneed het geheel totdat een homogeen deeg is gevormd dat niet plakkerig is' door het deeg 10 minuten lang met de palm van de hand plat te drukken en vervolgens weer dicht te vouwen.
• vorm een bal en laat hem ongeveer 1 tot 112 uur op kamertemperatuur rijzen (toldat het volume van het deeg verdubbeld is). Bedek met plastic folie.
• Verdeel de bal om de verschillende broden te maken:
• Leg ze op ovenpapier op de bakplaat
• Bestrooi de broden met meei
• Maak sneden in de broden:
• Zet 1 dl koud gedistilleerd water op de bodem van de oven. Voor het reinigen kunt u het beste water en azijn gebruiken.
• Plaats het brood in de koude oven
• Start het programma BROOD
• Aan het einde van de kooktijd laat u de broden rusten op een rooster totdat ze geheel zijn afgekoeld:

De bereiding programmeren

! De programmering is alleen mogelijk wanneer een kookprogramma is geselecteerd

De duur programmeren

Druk op de toets 📀, daarna:

1. Regel door middel van de toetsen "+" en "-" die zich aan de linkerkant bevinden.
   2' Drukt u op toets om de instelling op te slaan
   3' Druk op de toets "START" voor het inschakelen van de programmering.
   4' Als de ingestelde tijd is verstreken verschijnt op het display EMPERATUUR het woord END en hoort u een geluidssignaal
2. B'v: het is 9:00 uur en u programmeert een duur van 1 uur en 15 minuten. Het programma stopt automatisch om 10:15 uur

programmeren van een uitgestelde bereiding

1. Druk op de toets en volg de procedure van de duur van punt 1 t/m 2.
   2' Druk op de toets ^END en regel de eindtijd met behulp van de toetsen "+" en "-" aan de linkerkant
   3' Drukt u op toets om de instelling op te slaan
   4' Druk op de toets "START" voor het inschakelen van de programmering.
   5' Als de ingestelde tijd is verstreken verschijnt op het display TEMPERATUUR het woord END en hoort u een geluidssignaal
2. B'v: het is 9:00 uur' u programmeert een duur van 1 uur en 15 minuten en de eindtijd om 12:30 Het programma zal automatisch om 11:15 beginnen.
   De toetsen en knipperen om aan te geven dat een programmering is uitgevoerd: Op het display TIJD en DUUR verschijnen om de beurt de eindtijd en de duur van het programma: Om een programmering te annuleren drukt u op de toets "STOP".

! Als u een bereiding selecteert is de toets actief maar niet de toets. Als u een kookduur instelt wordt de toets actief en kunt u een uitgestelde bereiding programmeren:

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: in deze standen zou de hete lucht de fijne gerechten kunnen verbranden.
! Bij de functies BARBECUE of GRATINEREN' in het bijzonder wanneer u het draaispit gebruikt' raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen'

MULTILEVEL

• Gebruik de standen 2 en 4' en plaats de gerechten die meer warmte nodig hebben op stand 2'.
• Plaats de lekplaat op de onderste stand en het rooster op de hoogste

BARBECUE

• Plaats het rooster in stand 3 of 4' zet de gerechten in het midden van het rooster
• We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat

PIZZA

• Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster Bij gebruik van de bakplaat is de bereidingstijd langer en krijgt u waarschijnlijk geen krokante pizza
• Bij zeer gevulde pizza's raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.

Kooktabel

programma's Gerechten Gewicht		(kg)	Roosterstanden voorverwarmen Aanbevolen			temperatuur(°C)	Duurbereiding(minuten)
			standaardgeleiders	verschulfbaregeleiders
multilevel*	Pizza op 2 roosters	1+1	2 en 4	1 en 3	ja	220~230	20~25
	Taarten op 2 roosters	1	2 en 4	1 en 3	ja	180	30~35
	Cake op 2 roosters (op lekplaat)	1	2 en 4	1 en 3	ja	170	20~25
	Gebraden kip + aardappels	1	1 en 2/3	1 en 3	ja	200~210	65~75
	Lamsvijees		2	1	ja	190~200	45~50
	Makreei		1 of 2	1	ja	180	30~35
	Lasagne		2	1	ja	190~200	35~40
	Soesjes op 2 roosters		2 en 4	1 en 3	ja	190	20~25
	Koekjes op 2 roosters		2 en 4	1 en 3	ja	190	10~20
	Kaaskoekjes op 2 roosters		2 en 4	1 en 3	ja	210	20~25
	Hertige paaten		1 en 3	1 en 3	ja	200	20~30
barbecue*	Makreei	1	4	3	Nee	100%	15~20
	Tong en jinktvis	0'7	4	3	Nee	100%	10~15
	Calamari en garnajenspiesjes	0'7	4	3	Nee	100%	8~10
	Kabeljauwijet	0'7	4	3	Nee	100%	10~15
	Gegrilde groenten	0'5	3 of 4	2 of 3	Nee	100%	15~20
	Kalfsbiefstuk	0'8	4	3	Nee	100%	15~20
	Saucijzen	0'7	4	3	Nee	100%	15~20
	Hamburgers	n° 4 of 5	4	3	Nee	100%	10~12
	Tosli (of geroosterd brood)	n° 4 of 6	4	3	Nee	100%	3'5
	Kip aan het spit (indien draaispit aanwezig)	1	-	-	Nee	100%	70~80
	I am aan het spit (indien draaispit aanwezig)	1	-	-	Nee	100%	70~80
yatineren*	Gegrilde kip	1'5	2	2	Nee	210	55~60
	Inktvis	1	2	2	Nee	200	30~35
	Kip aan het spit (indien draaispit aanwezig)	1'5	-	-	Nee	210	70~80
	Eend aan het spit (indien draaispit aanwezig)	1'5	-	-	Nee	210	60~70
	Gebraden kaifs' of rundvlees	1	2	2	Nee	210	60~75
	Gebraden varkensvijees	1	2	2	Nee	210	70~80
	Lamsvijees	1	2	2	Nee	210	40~45
.ageemperatuur	Ontdoojen		2 of 3	2	Nee	-	-
	Rijzen		2 of 3	2	Nee	-	60~90
	Opwarmen gerechten		2 of 3	2	Nee	-	-
	Pasteurseren		2 of 3	2	Nee	-	-
pizzautomatisch	Pizza (Zje recept)	1	2	2	Nee	-	25~30
	Focaccia (brooddeeg)	1	2	2	Nee	-	25~30
yroodutomatisch	Brood (Zje recept) 1 2 2 Nee ~ 50~55
raartenutomatisch	Taarten van gistdeeg 1 2 of 3 2 Nee ~ 50~55
jeesutomatisch	Gebraden vlees 1 2 of 3 2 Nee ~ 60

De kooktijden dienen siechts als indicatie en kunnen naar eigen smaak aangepast worden. De voorverwarming van de oven is door de fabriek ingesteld en kan niet handmatig worden gewijzigd:

voorzorgsmaatregelen en advies

NL

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheid

• Dit apparaat is vervaardigd voor niet professioneel gebruik binnenshuis
• Het apparaat dient niet buitenshuis te worden geplaatst' ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert
• Maak gebruik van de handgrepen aan de zijkant van de oven om het apparaat te verplaatsen.

- Raak de oven niet blootsvoets of met natte handen of voeten aan

- Het apparaat dient om gerechten te koken. Het mag uitslijtend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding.

- Tijdens het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur zeer heet Raak ze niet aan en houd kinderen op een afstand.

- voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme deien van de oven terechtkomen.

- Laat de ventilatieopeningen en warmteafvoer vrij

- Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet kunnen zijn.

- Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen.

- Plaats geen aluminiumfolie op de bodem van de oven.

- Plaats geen brandbaar materiaal in de oven: als de oven plotsejing aan zou worden gezet' zou dit materiaal vlam kunnen vatten.

- Trek de stekker nooit uit het stopcontact door aan het snoer te trekken' maar altijd door de stekker direct beet te pakken'

• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit'
• Probeer in geval van storingen nooit zelf de interne mechanismen van het apparaat te repareren. Neem contact op met de Technische Dienst (Zie Service).
• Plaats geen zware voorwerpen op de open ovendeur.

Afvalverwijdering

• Het wegdoen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden:
• De Europese richtlijn 2002/96/EG' betreffende afgedankte elektrische en elektronische apparatuur (AEEA)' voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materiaien waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is. Om meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers.

Energiebesparing en milieubehoud

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het 'spitsuur'. De optie waarmee u programma's voorprogrammeert in het bijzonder de "uitgestelde bereiding" (Zje Programma's) en de "vertraagde automatische reiniging" (Zje Onderhoud en verzorging) kunnen u hierbij helpen.
• Houd bij de functies BARBECUE en GRATINEREN altijd de ovendeur dicht: dit om betere resultaten te bereiken en voor een grotere energiebesparing (circa 10%)
• Houd de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat

Reinigen van het apparaat

• De buitenkant dus zowel het email en het roestvrij staal als de rubberen afdichtingen: kunnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten.
• De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken' als hij nog lauw is' Gebruik warm water en een schoonmaakmiddel' spoel vervolgens af en droog met een zachte doek' Gebruik geen schuurmiddelen'
• De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser)
  ! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat

De ovendeur reinigen

Reinig het glas van de ovendeur met producten en sponzen die niet schuren' en droog het af met een zachte doek.

U kunt voor een grondige reiniging de ovendeur verwijderen:

1' open de deur volledig (Zje afbeelding)

Pure mechanical linkage diagram without any text, numbers, or symbols

2' til de hendeltjes op die zich aan de scharnieren bevinden en draai ze (zie afb');

3' pak de deur aan de zijkanten beet en sluit hem langzaam' maar niet helemaal' Trek dan de deur naar u toe en haal hem uit zijn voegen (zje afbeelding) Zet de deur weer op zijn plaats door deze

handelingen in omgekeerde volgorde uit te voeren

Controleer de afdichtingen

Controleer regelmatig de staat van de afdichtingen rondom de ovendeur. In het geval de afdichtingen beschadigd Zijn' dient u zich tot de dichtstbijzijnde Technische Dienst te wenden (Zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd.

vervangen van het lampje

Ovenruimte Lamp Aldichting Glaaplaat

Voor het vervangen van het ovenlampje:

1 Verwijder het glazen lampenkapje met behulp van een schroevendraajer.
2' Schroef het lampje los en vervang het met eenzelfde soort lampje: sterkte 15 W' fitting E 14' Zet het deksel weer op zijn plaats en let erop dat de afdichting goed is bevestigd (zie afb')

Montage van de Geleiders Kit

Zo monteert u de geleiders:

1 Verwijder de twee draagrekken door ze uit de afstandleiders A te trekken (zie afbeelding)

Linker glijder Rechter glijder B C Uittrekrichting

2' Kies het niveau waarop u de geleiders wilt plaatsen. Plaats eerst de drukknop B op het draagrek en vervolgens de drukknop C. Let goed op de uittrekrichting van de geleider.

3' Bevestig de twee draagrekken met de geleiders al op hun plaats' in de speciale gaten op de wanden van de oven (zie afbeelding) De gaten voor het linker draagrek bevinden zich aan de bovenkant terwijl de gaten voor het rechter draagrek zich aan de onderkant bevinden.

4' Zet tenslotte de draagrekken vast op de afstandleiders A'

Automatische reiniging door middel van FAST CLEAN

Door de functie FAST CLEAN te activeren bereikt de oven een temperatuur van 500°C die nodig is voor het verbranden van voedseirestjes. Het vuil wordt letterlijk as'

Gedurende de automatische reiniging kunnen de oppervlakken zeer heet worden: houd kinderen op een afstand Door de ovendeur heen kunt u zien dat bepaalde deeltjes zullen oplichten: dit is een plotselinge verbranding hetgeen een absoluut normaal verschijnsel is wat geen enkel gevaar met zich mee brengt

voor het activeren van FAST CLEAN:

• verwijder met een natte spons het ergste vuil uit de oven. Gebruik geen schoonmaakmiddelen;
• haal alle accessoires uit de oven;
• laat geen keukendoeken of pannenlappen op het handvat hangen:

! Als de oven te heet is kan het gebeuren dat de pyrolyse niet start. Wacht tot de oven wat is afgekoeld.

! Het programma zal alleen van start gaan als de ovendeur gesloten is:

Om de FAST CLEAN functie te activeren drukt u op de toets Clean en kiest u het gewenste

reinigingsniveau De ingestelde duur kan niet worden gewijzigd:

1' Economisch (ECO): duur 1 uur;
2' Normaal (NOR): duur anderhalf uur;
3' Intensief (INT): duur 2 uur

Veiligheidssystemen

• de deur wordt automatisch geblokkeerd zodra de temperatuur erg hoog wordt:
• als er iets onverwachts of vreemds gebeurt zal de verwarming worden onderbroken;
• als de deur geblokkeerd is kunnen de tijdsduur en de eindtijd niet meer veranderd worden

! De programmering is alleen mogelijk nadat u het programma FAST CLEAN heeft geselecteerd'

programmeren van een uitgestelde automatische reiniging

Druk op de toets END, daarna:

1' Regel door middel van de toetsen "+" en "-" die zich aan de linkerkant bevinden:

2 Druk op de toets ^END om de instelling op te slaan

3' Druk op de toets "START" voor het inschakelen van de programmering.

4' Als de ingestelde tijd is verstreken verschijnt op het display TEMPERATUUR het woord END en hoort u een geluidssignaal'

- B'v': het is 9:00 uur' u kiest het ECO niveau van FAST CLEAN met een vooringestelde tijd van 1 uur' U programmeert 12:30 als eindtijd. Het programma zal automatisch om 11:30 beginnen

De symbolen en knipperen om aan te geven dat een programmering is uitgevoerd. Op het display TIJD en DUUR verschijnen om de beurt de eindtijd en de duur van het FAST CLEAN programma. Om een programmering te annuleren drukt u op de toets "STOP".

Na de automatische reiniging

De ovendeur kan pas worden geopend als de temperatuur tot op een acceptabel niveau is gezakt U zult nu wat wit poeder waarnemen op de bodem en op de wanden van de oven: verwijder dit met een natte spons als de oven is afgekoeld. Als u wilt profiteren van de overgebleven warmte van de oven om te gaan koken, kunt u het witte poeder rustig laten liggen: het levert geen enkel gevaar op voor de gerechten die u wilt gaan koken.

Belangrijk:

Het apparaat is voorzien van een automatisch diagnostisch systeem dat eventuele storingen opspoort. Deze kunt u op het display aflezen met berichten zoals: "ER" gevolgd door nummers. In dit geval moet u de technische dienst inschakelen.

Voor u contact opneemt met de Technische Dienst:

• Controleer of u de storing niet zelf kunt oplossen;
• Start het programma opnieuw om te controleren of het probleem is opgelost;
• Als dit niet het geval is' dient u contact op te nemen met een Erkende Technische Servicedienst

! Wendt u nooit tot niet erkende monteurs:

Dit dient u door te geven:

• het bericht dat op het display TEMPERATUUR verschijnt
• Het model apparaat (Mod')
  • Het serienummer (S/N)
  Deze informatie bevindt zich op het typeplaatje op het apparaat

Nederlands' 1 Deutsch' 14

FZ 102 P'1

FZ 102 P'1 IX

FZ 1022 P'1

FZ 1022 P'1 IX

Inhaltsverzeichnis

DE

Installation' 15"16

Aufstellung

Elektroanschluss

Typenschild
