Soort product Inbouw gaskookplaat
Merk M-System
Model MGKWT-90
Categorie Kookplaat (gaskookplaat)
Aantal branders 5
Brandertypes en vermogen Snel (3,00 kW), Half-snel (1,75 kW) x2, Hulp (1,00 kW), Drievoudige ring (3,30 kW)
Totaal gasvermogen 10,80 kW
Voeding 230 V ~ 50 Hz
Voedingskabel H05V2V2-F 3x0,75 mm²
Gasaansluiting 1/2" G (cilindrisch of conisch afhankelijk van land)
Geschikte gassoorten G30/G31 (butaan/propaan) en G20 (aardgas) – aanpasbaar via injectoren
Uitsparingafmetingen (B x D) 550 x 470 mm
Minimale afstand tot zijwand 100 mm
Minimale afstand boven kookplaat 650 mm (tot kast of afzuigkap)
Ventilatievereiste Luchtventilatie van ten minste 200 cm²
Ontsteking Elektrische ontsteking (draai knop terwijl u indrukt)
Veiligheidskenmerken Vlambeveiligingskleppen op alle branders
Reinigingsinstructies Geëmailleerde delen met zeepwater; roestvrij staal met water en zachte doek; vermijd schuurmiddelen
Beschikbaarheid reserveonderdelen Injectoren en branderonderdelen van servicecentrum
Inbegrepen accessoires Montagebeugels, afdichtingsmateriaal, pakkingen
Gebruikershandleiding Inbegrepen (80 pagina's, meertalig)

Veelgestelde vragen - MGKWT-90 M-SYSTEM

Hoe steek ik de gasbranders aan?
Druk en draai de bijbehorende knop naar de maximale stand (groot vlam symbool) terwijl u de knop ingedrukt houdt tot het gas brandt. Stel daarna de gewenste vlam in. De kookplaat heeft elektrische ontsteking.
Welke gassoorten kan deze kookplaat gebruiken?
De kookplaat is fabrieksmatig ingesteld op een specifiek gas (zie typeplaatje). Het kan worden aangepast voor gebruik van G30/G31 (butaan/propaan) of G20 (aardgas) door de injectoren te vervangen en de minimale stand aan te passen.
Hoe verander ik het gastype?
Vervang de injectoren door die geschikt zijn voor het nieuwe gas (zie injectortabel in handleiding). Regel daarna de minimale stand van de brander met de stelschroef op de gaskraan. Dit moet door een gekwalificeerde technicus worden gedaan.
Wat is de minimale vrije ruimte rond de kookplaat?
De kookplaat moet minimaal 100 mm van zijwanden en minimaal 650 mm boven elke kast of afzuigkap zijn. Een minimale uitsparing van 550 x 470 mm is vereist.
Hoe moet ik de kookplaat reinigen?
Reinig geëmailleerde delen met zeepwater en een spons. Gebruik voor roestvrij staal water en een zachte doek of zeem. Vermijd schuurmiddelen. Branders en roosters kunnen worden verwijderd voor reiniging.
Waarom brandt de brander niet?
Controleer of de branderdeksel en vlamverspreider correct zijn geplaatst. Zorg dat de elektrode schoon en droog is. Controleer ook of de gastoevoer open is. Gebruik elektrische ontsteking, houd de knop enkele seconden ingedrukt tot de vlam ontsteekt.
Kan ik een wok op deze kookplaat gebruiken?
Ja, de maximale wokdiameter is 36 cm. Gebruik kookgerei met vlakke bodem. Voor de hulpbrander is een rooster voor klein kookgerei meegeleverd.
Hoe installeer ik de kookplaat?
Snijd een gat van 550 x 470 mm in het werkblad. Zorg voor goede ventilatie (luchtventilatie van ten minste 200 cm²). Sluit gas aan met flexibele roestvrijstalen slang. Elektrische aansluiting op 230 V met aarde. Bevestig met meegeleverde beugels.
Wat zijn de vermogens van elke brander?
Snel: 3,00 kW, Half-snel: 1,75 kW (twee), Hulp: 1,00 kW, Drievoudige ring: 3,30 kW. Totaal gasvermogen: 10,80 kW.
Hoe vervang ik injectoren?
Verwijder pansteunen, branderdeksels en knoppen. Schroef de injector (gemarkeerd met diameter in 1/100 mm) los met een sleutel en vervang door de juiste injector voor het nieuwe gastype. Raadpleeg de injectortabel in de handleiding. Gebruik altijd een gekwalificeerde technicus.

Gebruikersvragen over MGKWT-90 M-SYSTEM

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Forn in PDF-formaat gratis! Vind uw handleiding MGKWT-90 - M-SYSTEM en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MGKWT-90 van het merk M-SYSTEM.

GEBRUIKSAANWIJZING MGKWT-90 M-SYSTEM

Gebruiksaanwijzing en installatievoorschriften

KOCHMULDEN

Gebruiksaanwijzing en installatievoorschriften

Nederlands Bladzijksaanwijzing en installatievoorschriften

Deutsch Seite Gebruiksaanwijzing en installatievoorschriften

Bedankt dat u uw voorkeur heeft geschonken aan een van onze producten.

De adviezen en waarschuwingen vermeld in deze gebruiksaanwijzing zijn voor uw veiligheid en die van uw naasten.

Wij adviseren u deze gebruiksaanwijzing zorgvuldig door te lezen zodat u het apparaat optimaal kunt benutten.

Tevens is het belangrijk deze gebruiksaanwijzing als naslagwerk bij de hand te houden of bij de verkoop van het apparaat aan de volgende eigenaar te overhandigen.

Het apparaat mag alleen worden gebruikt voor het bereiden van voedingsmiddelen. Elk ander gebruik is oneigenlijk en dus gevaarlijk.

De fabrikant is niet verantwoordelijk voor schade die te wijten is aan het oneigenlijke, verkeerde of onverantwoorde gebruik van het apparaat.

BELANGRIJKE RAAD EN AANWIJZINGEN VOOR HET GEBRUIK VAN ELEKTRISCHE APPARATEN

Voor een veilig gebruik van elektrische apparaten dient u een aantal regels in acht te nemen. De belangrijkste zijn:

√ Raak het apparaat nooit aan wanneer uw handen of voeten nat of vochtig zijn.
√ Gebruik het apparaat nooit op blote voeten.
√ Laat kinderen of onbevoegden het apparaat niet zonder toezicht gebruiken.
De fabrikant is niet verantwoordelijk voor de gevolgen van het verkeerde, oneigenlijke of onverantwoorde gebruik.

BELANGRIJKE AANWIJZINGEN EN WAARSCHUWINGEN

√ Verwijder de verpakking en verzeker u ervan dat het apparaat niet beschadigd is. Gebruik het apparaat niet in geval van twijfel, maar raadpleeg dan eerst uw leverancier of een bevoegd vakman.
√ Het verpakkingsmateriaal (plastic zakken, piepschuim, spijkers, enz.) kan gevaarlijk zijn voor kinderen. Bewaar het daarom buiten het bereik van kinderen.
√ De verpakking bestaat uit recyclebaar materiaal en is gemerkt met het kring-loopsymbool ⬆.
√ Wijzig in geen geval de technische specificaties van het apparaat, want dat kan zeer gevaarlijk zijn.
√ De fabrikant kan niet aansprakelijk worden gesteld voor schade die te wijten is aan het oneigenlijke, foute of onverstandige gebruik van het toestel.
√ Wanneer u het apparaat niet langer gebruikt of vervangt door een ander model, ontdoet u zich dan van het apparaat in overeenstemming met de voorschriften die in uw woonplaats gelden: zorgt u ervoor dat het niet meer functioneert en maak alle delen die gevaarlijk kunnen zijn, bijvoorbeeld voor kinderen die er mee spelen, onschadelijk.
√ De installatie en de aansluiting op het gas en elektra moeten door bevoegd personeel verricht worden en voldoen aan de plaatselijk geldende veiligheidsvoorschriften en aan de aanwijzingen van de fabrikant.

RAAD VOOR DE GEBRUIKER

√ Tijdens en meteen na het gebruik van het komfoor zijn sommige delen ervan zeer heet. Raak de hete delen niet aan.
√ Houd kinderen uit de buurt van het komfoor, vooral wanneer het aan staat.
√ Controleer nadat u het komfoor heeft gebruikt of alle gasknoppen in de gesloten stand staan en draai de kraan van de toevoerleiding of gasfles dicht (gas- en gas/elektrische kooktoestellen).
√ Wend u tot de servicedienst als de gaskranen niet goed werken.
√ Sluit voor iedere ingreep de kookplaat af van het elektriciteitsnet.

Brandgevaar!

√ Leg geen brandbaar materiaal op de kookplaat.
√ Zorg dat de voedingskabels van andere apparaten niet in aanraking kunnen komen met de kookplaat.

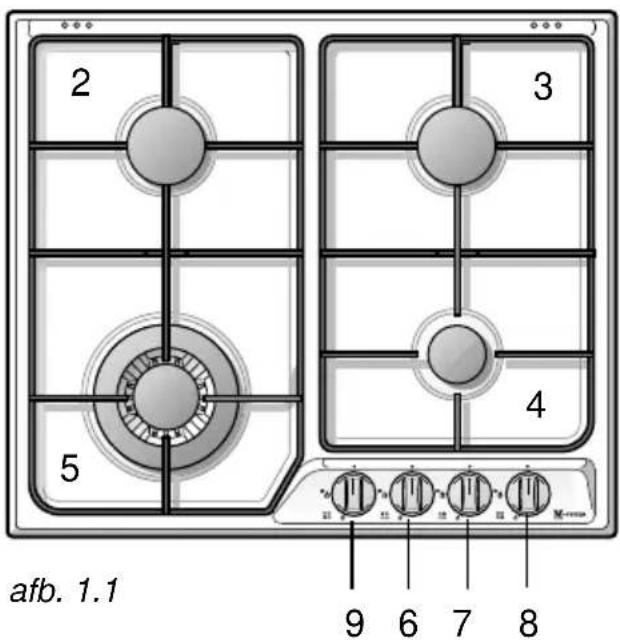

2 3 4 5 afb. 1.1 9 6 7 8

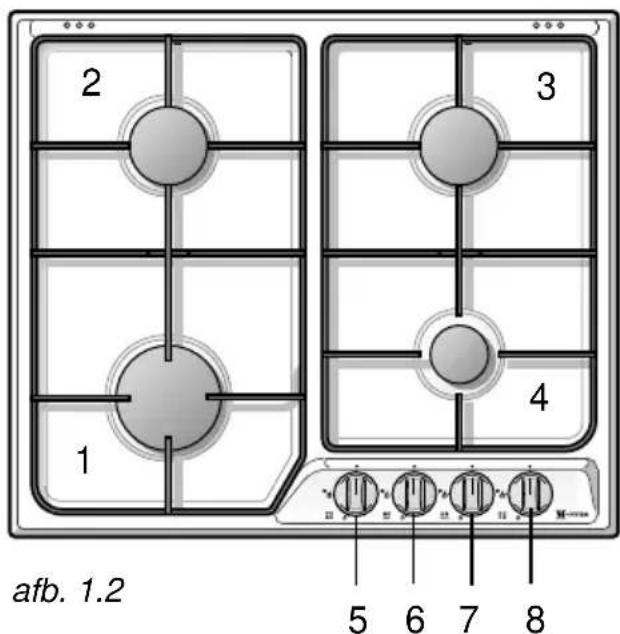

2 3 1 4 5 6 7 8 afb. 1.2

  1. Snelle brander (R1) - 3,00 kW
  2. Halfsnelle brander (SR) - 1,75 kW
  3. Halfsnelle brander (SR) - 1,75 kW
  4. Snelkookplaat (A) - 1,00 kW
  5. Superbrander met driedubbele krans (TC) - 3,30 kW

BESCHRIJVING BEDIENINGSKNOPPEN

  1. Bedieningsknop snelle brander (1)
  2. Bedieningsknop halfsnelle brander links (2)
  3. Bedieningsknop halfsnelle brander rechts (3)
  4. Bedieningsknop hulpbrander (4)
  5. Bedieningsknop superbrander (5)

GASBRANDERS

De gastoevoer naar de branders wordt geregeld door bedieningsknoppen (afbeelding 2.1) waarmee u de gaskranen van de branders opent en sluit.

De gaskraan is voorzien van een veiligheidssluiting.

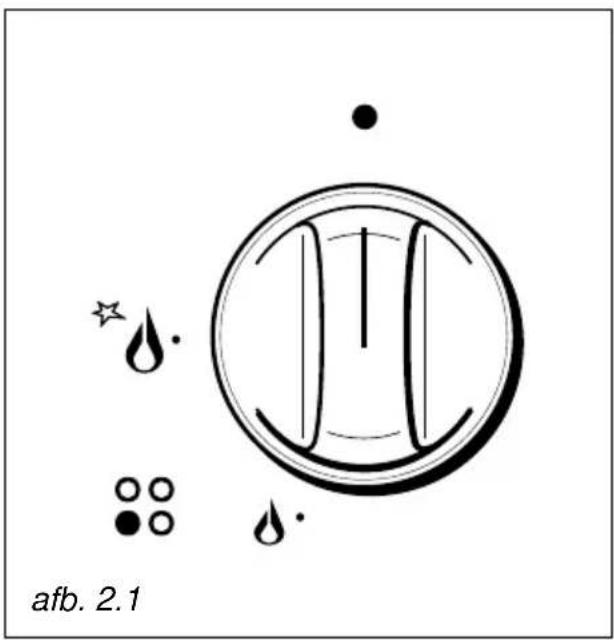

U regelt de gastoevoer door de aanwijzer van de bedieningsknop te draaien op de symbolen die op het bedieningspaneel zijn gedrukt :

- merkpunt ● : gesloten kraan (uitgedoofde brander)

- merkpunt : vo'debiet (brander op maximum)

- merkpunt : vertraagd debiet (brander op minimum)

√ U ontsteekt de brander door een lucifer vlak boven de brander te houden en de bijbehorende bedieningsknop in te drukken en tegen de klok in op het symbool grote vlam te draaien.

√ Om de gastoevoer te verminderen draait u de knop verder tegen de klok in, desgewenst tot het aanslagpunt, waar de aanwijzer van de knop op het symbool kleine vlam wijst.

√ De maximale gastoevoer gebruikt u om vloeistof snel aan de kook te brengen, de minimale gastoevoer voor het voorzichtig opwarmen en warm houden.

√ Kook altijd met de bedieningsknop op een stand tussen maximaal en minimaal. Nooit tussen maximaal en uitstand.

afb. 2.1

M-SYSTEM MGKWT-90 - GASBRANDERS - 2

Deze modellen zijn te herkennen aan het symbool bij het symbool (hoogste stand, grootste gasdebiet) (afb. 2.1).

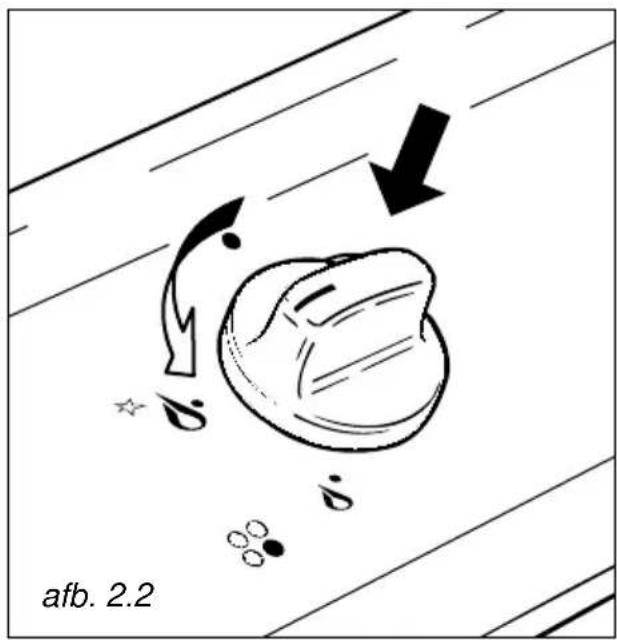

Om een brander te ontsteken moet u de bijbehorende bedieningsknop indrukken en naar de hoogste stand (grote vlam) draaien; houd de bedieningsknop ingedrukt totdat de brander aan is.

Regel de gaskraan op de gewenste stand.

Indien bijzondere lokale omstandigheden van het gedistribueerde gas de ontsteking van de brander moeizaam maken wanneer de bedieningsknop in de hoogste stand staat, adviseren wij de procedure nogmaals uit te voeren, maar nu met de knop in de minimumstand.

ROOSTERTJE VOOR KLEINE PANNEN

Meegeleverd accessoire (afb.2.3).

Plaats het roostertje op de panhouder van de halfsnelle brander wanneer u een pan met een kleine diameter gebruikt, om te voorkomen dat de pan omvalt.

M-SYSTEM MGKWT-90 - ROOSTERTJE VOOR KLEINE PANNEN - 1
afb. 2.3

KEUZE VAN BRANDERS

De positie van de branders staat aangeduid op het bedieningsbord. Het symbool met verschillende kleur of grafisme duidt de brander aan die bediend wordt door de kraan die zich er net onder bevindt.

De brander dient gekozen te worden in funkcie van de diameter en de inhoud van de gebruikte kookpan.

Ter inlichting: de branders en kookpannen moeten volgens de hiernavolgende aanduidingen gebruikt te worden:

DIAMETER VAN DE PANNEN
BRANDER MINIMUM MAX.
Hulpbrander 6 cm 14 cm
Halfsnelle brander 16 cm 20 cm
Snelle brander 20 cm 24 cm
Superbrander 24 cm 28 cm
diameter WOK maxiamaal36 cm
Gebruik geen pannen met een holle of bolle bodem

Het is belangrijk dat de diameter van de kookpan aangepast is aan het vermogen van de brander teneinde het hoog rendement van de branders zo goed mogelijk te gebruiken en het onnodig gasverbruik te vermijden. Een kleine kookpan op een grote brander plaatsen teneinde het gerecht vlugger aan de kook te brengen, dient tot niets want de warmteabsorptie blijft steeds dezelfde tegenover het volume en de oppervlakte van de braadpan.

M-SYSTEM MGKWT-90 - KEUZE VAN BRANDERS - 1

√ Sluit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.
√ Schoonmaken met een doek gedrenkt in warm water met zeep of in warm water met een vloeibaar handafwasmiddel.
√ Gebruik geen schurende, bijtende, chloorhoudende producten en geen metalen schoonmaakgereedschap.
√ Verwijder op het komfoor gemorste zure of basische stoffen (azijn, zout, citroenzuur, enz.) voordat zij drogen.

GEËMAILLEERDE DELEN

√ De geëmailleerde delen mogen alleen met eens spons en zeepwater of met een niet-bijtend speciaal reinigings-middel worden schoongemaakt.
√ Zorgvuldig afdrogen.

ROESTVRIJSTALEN DELEN

√ Schoonmaken met een speciaal - in de handel verkrijgbaar - middel.
√ Afdrogen met een zachte doek, liefst met een zeem.
√ Opmerking: Bij een ononderbroken gebruik kan de voortdurend hoge temperatuur verkleuringen om de branders veroorzaken.

ALS DE KOOKPLAAT EEN GLAZEN DEKSEL HEEFT:

√ Sluit het glazen deksel niet wanneer de branders of de elektrische kookzones nog warm zijn of wanneer de oven, als deze onder het komfoor staat, werkt of nog warm is.
√ Zet geen pannen of zware voorwerpen op het deksel.
√ Droog het deksel voordat u het opent als er vloeistof op is gemorst.

KNOPPEN

√ U kunt de knoppen losmaken om deze makkelijker schoon te maken. Let op dat u de pakking van de knoppen niet beschadigt.

GASKRANEN

√ De gaskranen moeten periodiek gesmeerd worden; dit mag uitsluitend worden gedaan door gespecialiseerd personeel.
√ Wend u tot de Servicedienst als de gaskranen niet goed werken.

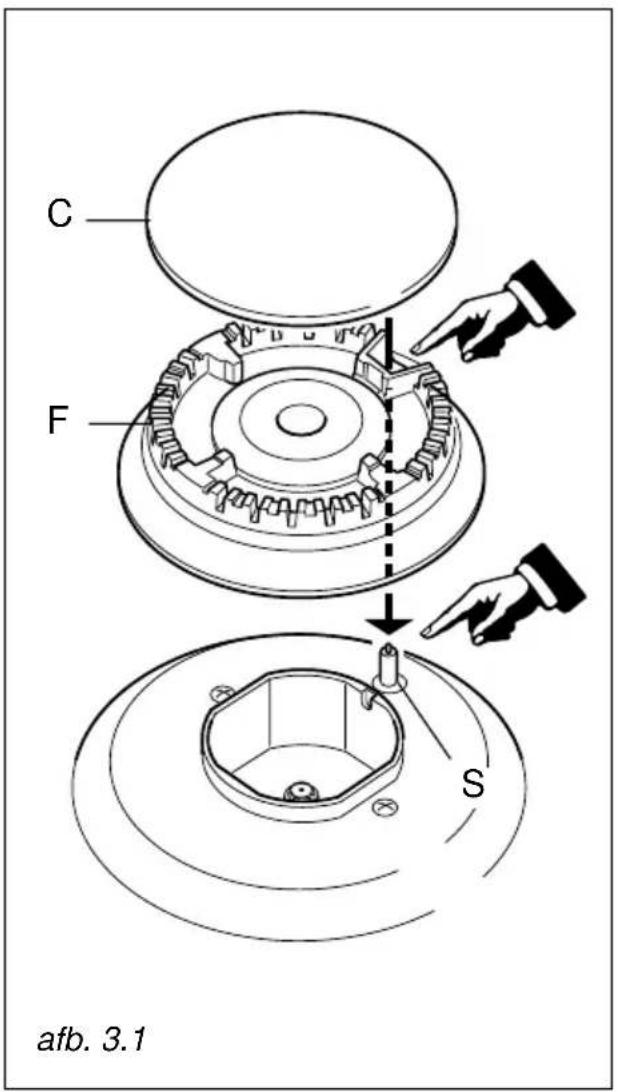

C F S afb. 3.1

BRANDERS EN ROOSTERS

√ Deze kunnen van het komfoor afgenomen worden en in een sopje gewassen worden
√ Na het schoonmaken moet u de branders goed afdrogen en zorgvuldig op hun plaats terugzetten.
√ Het is zeer belangrijk dat u controleert of u de vlamverdeler goed teruggezet heeft, omdat een verkeerd geplaatste vlamverdeler zware storing kan veroorzaken.
√ Bij toestellen met elektrische ontsteking moet er worden gecontroleerd of de elektrode schoon is, zodat deze goed kan vonken.
√ Opmerking: De elektrische ontsteking kan defect raken als deze wordt gebruikt wanneer de branders zijn verwijderd.

DE BRANDERS CORRECT PLAATSEN

Het is zeer belangrijk dat u de vlamver- deler F en de kap C van de branders goed op hun plaats teruggezet (Afb. 3.1- 3.5.

De brander kan niet goed werken als deze onderdelen verkeerd geplaatst zijn.

Bij toestellen met elektrische ontsteking moet er worden gecontroleerd of de elektrode "S" (Afb. 3.1) schoon is, zodat deze goed kan vonken.

M-SYSTEM MGKWT-90 - DE BRANDERS CORRECT PLAATSEN - 1

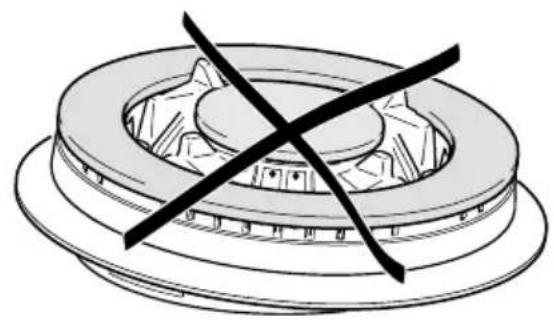

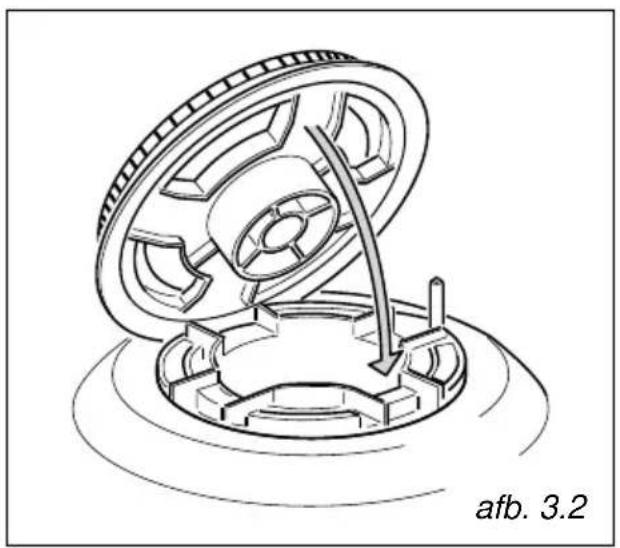

De brander moet geplaatst worden zoals in afb. 3.2 is aangegeven.

De ribben van de brander moeten in de uitsparingen steken zoals is aangeduid met de pijlen.

Zet de kap A en de ring B op hun plaats (afb. 3.3 - 3.4).

Als de brander goed geplaatst is kan hij niet draaien (afb. 3.3).

M-SYSTEM MGKWT-90 - DE BRANDERS CORRECT PLAATSEN - 2

Aanwijzingen voor de installatie

4

INSTALLATIE

IMPORTANT

√ De installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant.
√ Het komfoor moet volgens de geldende voorschriften worden geïnstalleerd.
√ Schakel het komfoor altijd uit, voordat u onderhoud of reparatie uitvoert.

√ Deze kooktoestellen zijn ontworpen voor de inbouw in een warmtebestendig keukenmeubel met een diepte van 600 mm.
√ De wanden van het meubel mogen niet boven het werkblad uitsteken en moeten bestand zijn tegen een temperatuur van 75 °C boven de omgevingstemperatuur.
√ Plaats het apparaat niet dichtbij ontvlambare materialen zoals gordijnen.
√ Installeer het komfoor niet in de buurt van brandbaar materiaal (bijv. gordijnen).

Om het komfoor in het keukenmeubel in te bouwen, moet er een gat gemaakt worden met de afmetingen die zijn aan- gegeven in afbeelding 4.1. Bovendien moet er aan de volgende voorwaarden worden voldaan:

√ Tussen de onderkant van het komfoor en het eronder geplaatste meubel of een ander apparaat, moet een minimale afstand van 30 mm aangehouden worden
√ Wanden aan de zijkant die hoger zijn dan het komfoor moeten zich minstens op een afstand van 100 mm bevinden (afb. 4.1).
√ De wand achter het komfoor moet zich op een afstand bevinden van niet minder dan 35 mm (afb. 4.1).

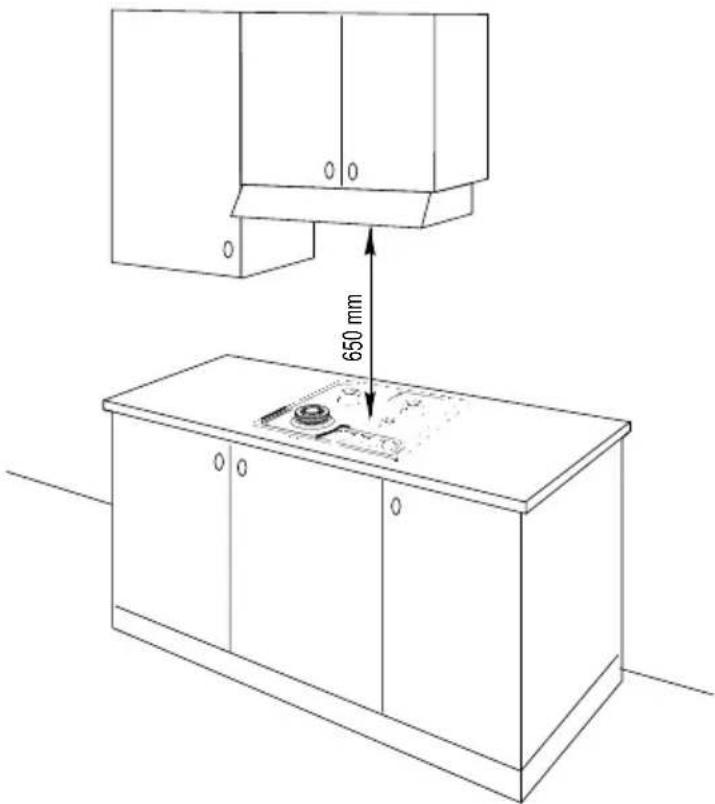

√ Wanneer er boven het komfoor een keukenkastje of een wasemkap geïnstalleerd is, moet een afstand tussen het rooster van het komfoor en bovengenoemd kastje of wasemkap worden aangehouden van minsterns 650 mm (zie ook afb. 4.2).
√ Als het komfoor wordt geïnstalleerd zonder daaraan gekoppelde oven, is het gebruik van een scheidingspaneel tussen de bodem van het komfoor en het inbouwmeubel beslist geboden.

650 mm

Fig. 4.2

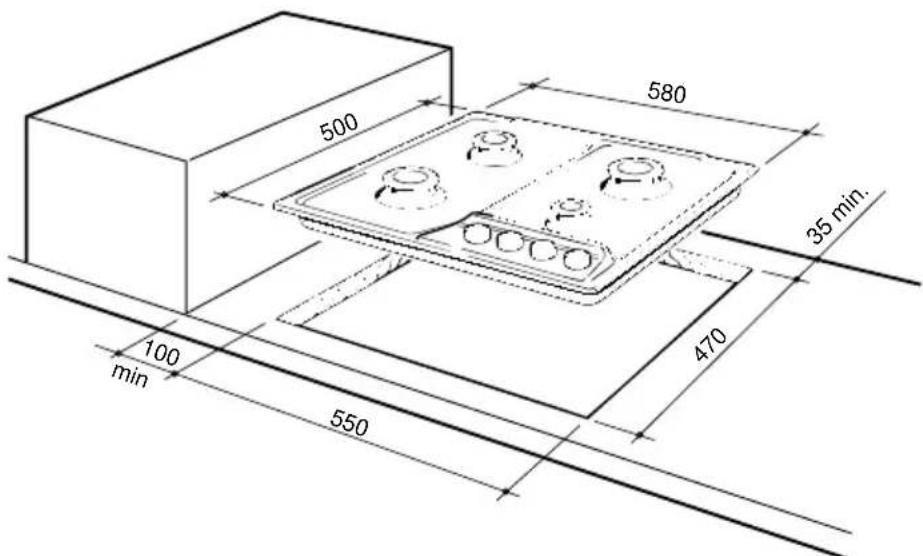

500 580 35 min. 100 min 470 550

Fig. 4.1

KIES DE JUISTE OMGEVING

Het vertrek (de keuken) waar een gastoestel wordt geïnstalleerd moet vol- doende geventileerd zijn voor een goede verbranding.

De verse lucht moet rechtstreeks toestromen door een of meer ventilatieopeningen in de buitenmuur met een gezamenlijke doorsnede van minstens 200 cm².

De beste plaats voor de ventilatieopeningen is dicht bij de vloer, aan de overkant van de muur met de afvoeropening van de verbrandingsproducten.

De ventilatieopeningen moeten zo gemaakt zijn dat deze niet verstopt kunnen raken, noch van binnen af, noch van buiten af.

Als het niet mogelijk is te voorzien in de nodige ventilatieopeningen, dan moer er voor worden gezorgd dat er verse lucht toestroomt uit een aangrenzend vertrek dat wèl is geventileerd zoals aangegeven, op voorwaarde dat het geen slaapkamer of gevaarlijke ruimte is.

AFVOER VAN VERBRANDINGSPRODUCTEN

De verbrandingsproducten van een gaskomfoor moeten worden verwijderd door een afzuigkap met een afvoerkanaal dat rechtstreeks naar de buitenlucht voert (afb. 4.3).

Als dit niet mogelijk is, dan kan er een elektrische ventilator worden gemonteerd in een buitenmuur of vensterruit, met voldoende vermogen om per uur een doorstroming van 3 à 5 maal het volume van de keuken zeker te stellen (afb. 4.4).

Een ventilator mag slechts worden geïnstalleerd als er ventilatieopeningen aanwezig zijn die voldoen aan hetgeen vermeld in het hoofdstuk "Ventilatie".

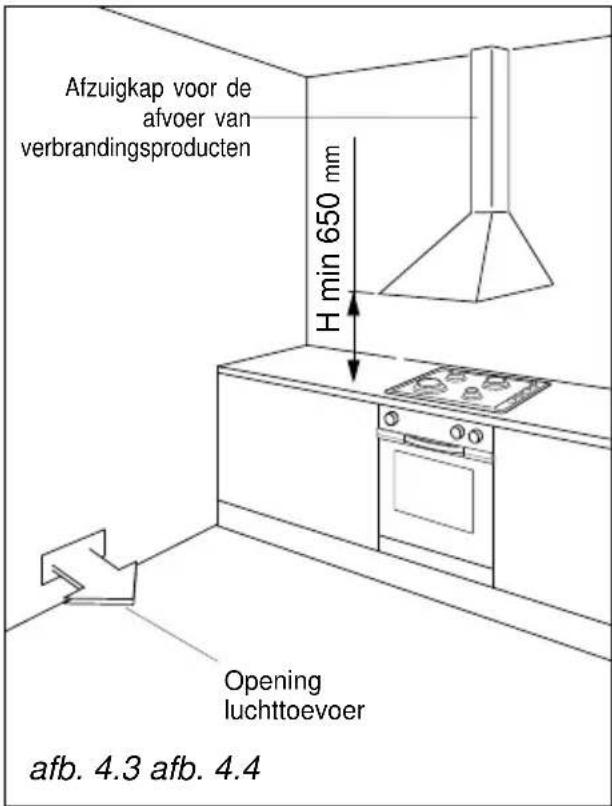

Afzuigkap voor de afvoer van verbrandingsproducten H min 650 mm Opening luchttoevoer afb. 4.3 afb. 4.4

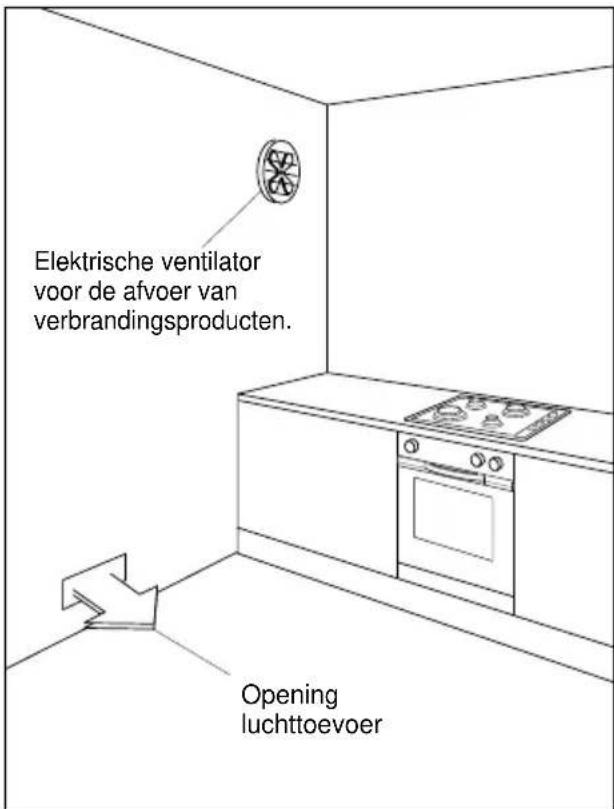

Elektrische ventilator voor de afvoer van verbrandingsproducten. Opening luchttoevoer

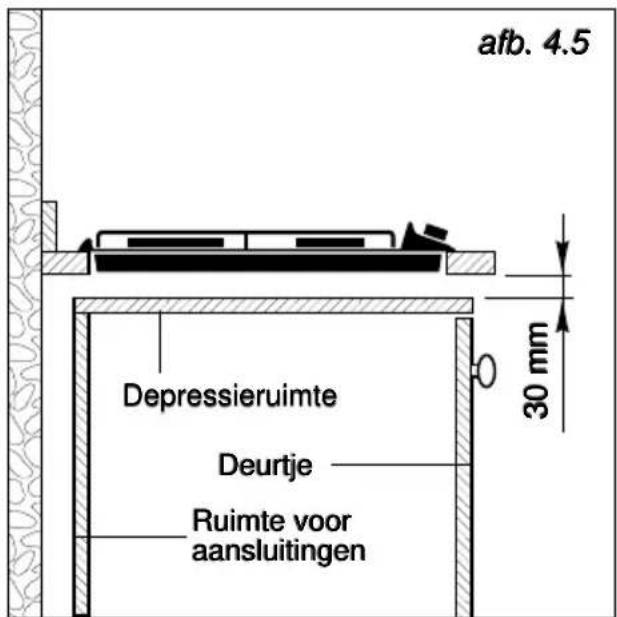

INSTALLATIE IN EEN KEUKEN- KAST MET EEN DEUR (afb. 4.5)

Het keukenmeubel moet volgens specifieke eisen gemaakt zijn om te voorkomen dat de gasbranders (in de laagste stand) uitgaan bij verandering van druk door het openen of sluiten van de kastdeuren.

Het is aan te bevelen een opening van 30 mm aan te houden tussen het komfoor en de bovenkant van het keukenmeubel (afb. 4.5).

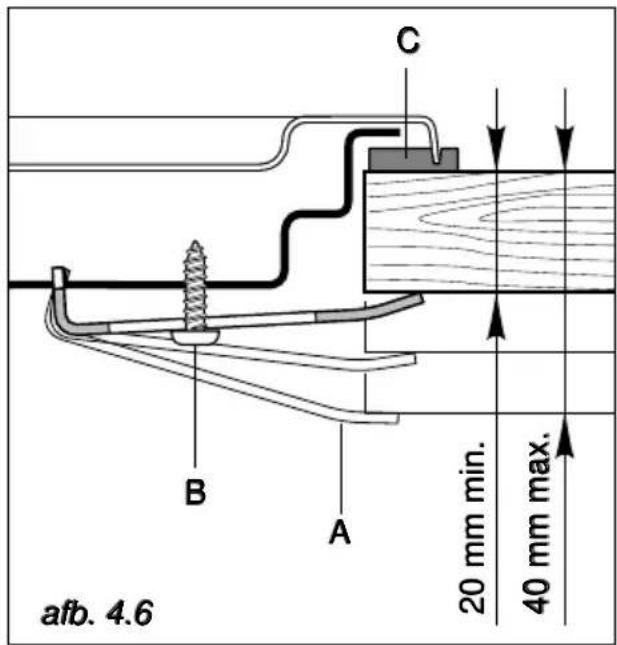

MONTAGE VAN DE BEVESTIGINGSBEUGELS (afb. 4.6)

  • Leder komfoor is voorzien van een aantal beugels en schroeven voor het vastzetten in een werkblad met een dikte van 20 tot 40 mm.
  • Draai het komfoor om en bevestig de beugels "A" in de voorziene openingen zonder de schroeven "B" aan te draai- en.
  • Controleer of de beugels correct gemonteerd zijn, zoals aangegeven in afbeelding 4.6.

BEVESTIGING VAN HET KOMFOOR (afb. 4.6)

  • leg de pakking "C" precies langs de rand van de opening in het werkblad
  • plaats het komfoor in de opening
  • zet de beugels "A" goed en draai de schroeven "B" aan, zodat het komfoor vast zit
  • verwijder de uitstekende rand van de pakking met behulp van een scherp mes.

afb. 4.5 Depressieruimte Deurtje Ruimte voor aansluitingen 30 mm

C B A 20 mm min. 40 mm max. afb. 4.6

M-SYSTEM MGKWT-90 - BEVESTIGING VAN HET KOMFOOR (afb. 4.6) - 3

Cat: II 2L 3B/P

GASAANSLUITING

Het komfoor is door de fabricant ingesteld om te werken op het type gas dat op het typeplaatje en in deze handleiding is vermeld.

De gasvoorziening moet voldoen aan de plaatselijk geldende voorschriften.

Sluit het komfoor aan op de gasleiding of op een gasfles door middel van een roestvrijstalen gasslang die voldoet aan de plaatselijk geldende voorschriften.

Als het komfoor wordt aangesloten met een metalen slang, dan moet deze minstens 2 meter lang zijn.

Let op: Als het komfoor wordt aangesloten met een roestvrijstalen slang, dan moet deze zo geplaatst worden dat deze niet in aanraking kan komen met beweeglijke delen van het meubel of andere voorwerpen en dat deze over de hele lengte geïnspecteerd kan worden.

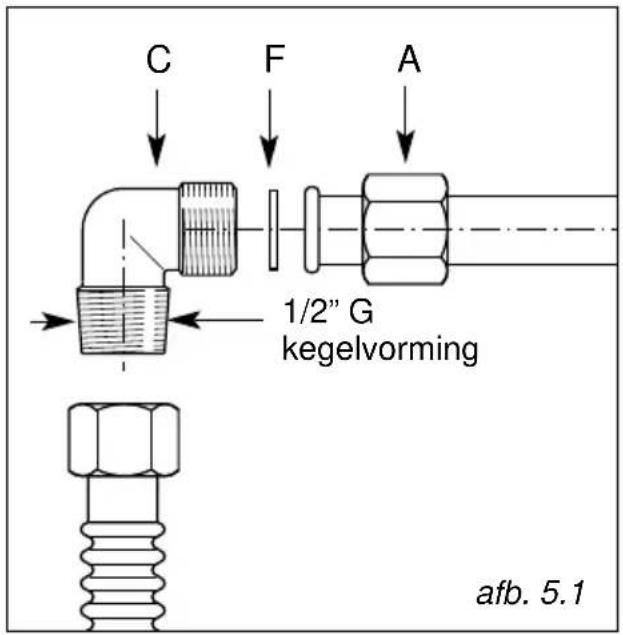

De aansluiting van het komfoor is als volgt samengesteld:

  • 1 moer "A"
  • 1 kniestuk "C" - kegelvormig
  • 1 pakking "F"

C F A 1/2" G kegelvorming afb. 5.1

BELANGRIJK

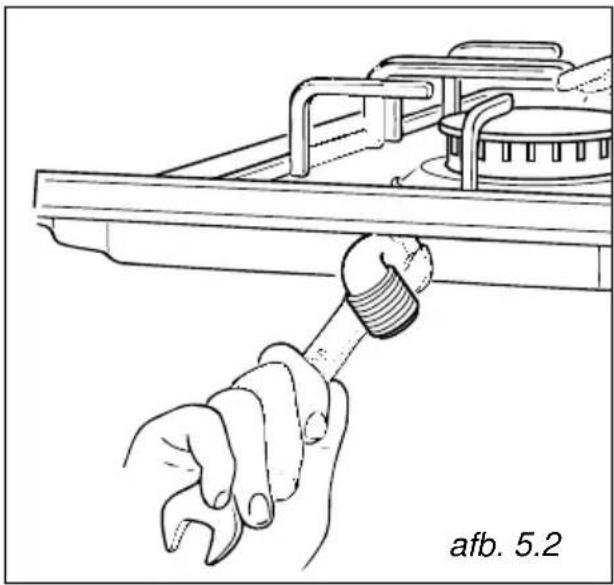

√ Draai het verbindingsstuk "C" nooit zonder eerst nippel A los te maken (afb. 5.2). Het is af te raden om het kniestuk volledig horizontaal of verticaal te zetten.
√ De pakking "F" (afb. 5.1) is het element dat de afdichting van de aansluiting verbindingsstuk - omhooglopende pijp garandeert. Het wordt aangeraden de pakking te vervangen wanneer er ook maar sprake is van een minieme vervorming of imperfectie.
√ Controleer de dichtheid van de gasaansluiting met behulp van zeepwater. In geen geval met

M-SYSTEM MGKWT-90 - BELANGRIJK - 1

Elk komfoor wordt geleverd met een serie sproeiers voor de verschillende gassoorten.

Als er geen spuitstukken zijn meegeleverd, dan zijn deze te verkrijgen bij de Servicecentra.

De nieuwe sproeiers moeten gekozen worden op grond van de "Tabel van de sproeiers".

De diameter van de sproeiers, uitgedrukt in honderdste millimeters, is aangegeven op de buitenkant.

Ga als volgt te werk om de sproeiers te vervangen:

√ Verwijder de panroosters en de kapjes van de branders, trek de bedieningsknoppen en de eventueel aanwezige ontstekingsknop los en verwijder ook deze.

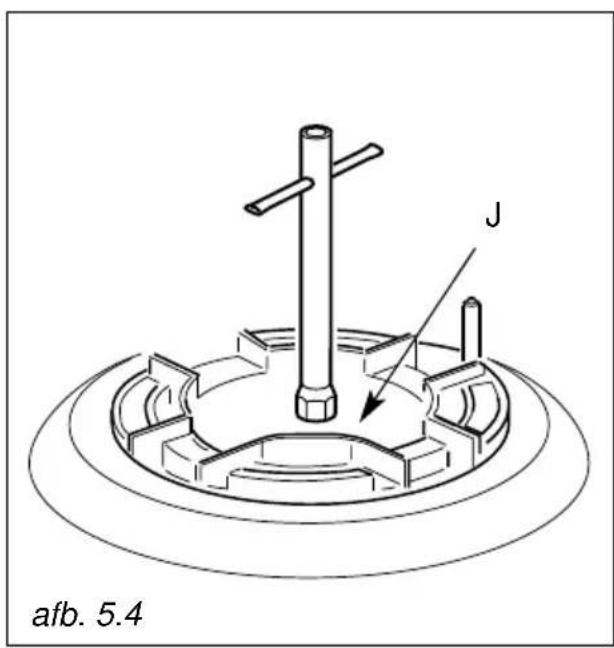

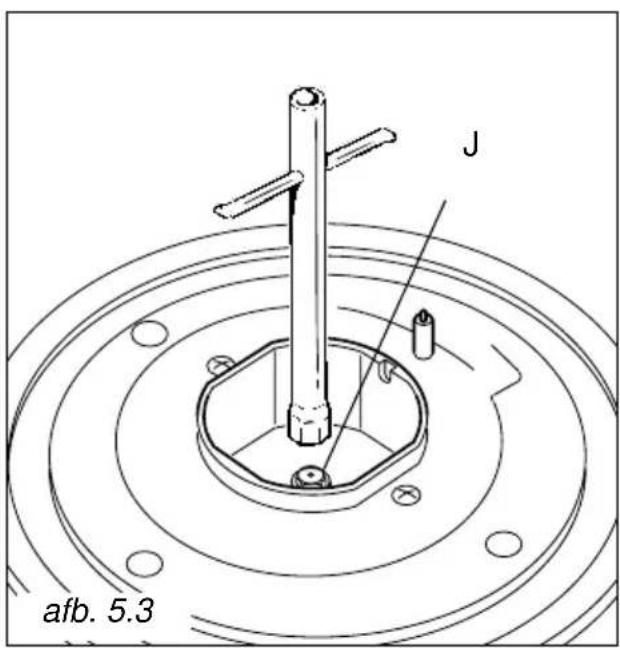

√ Vervang m.b.v. een pijpsleutel de sproeiers "J" (afb. 5.3 - 5.4) door nieuwe die geschikt zijn voor het type gas dat gebruikt wordt.

De branders zijn zodanig ontwikkeld dat regeling van de primaire lucht niet nodig is

J afb. 5.3

J afb. 5.4

BRANDERSNOMINAAL DEBIET [kW]VERMINDER DEBIET [kW]G30/G31 G 25 28-30/30 mbar 25 mbar
By-pass [1/100 mm]∅ spuitstuk [1/100 mm]By-pass [1/100 mm]∅ spuitstuk [1/100 mm]
Hulpbrander (A)1,00 0,3027 50 72Afstellingen
Halfsnelle (SR)1,75 0,4534 65 94
Snelle brander (R)3,00 0,7544 85 121
Driedubbele kroon (TC)3,30 1,5065 91 130
Benodigde luchttoevoer voor de verbranding van gas (2 m3/h x kW)
BRANDERSBenodigde luchttoevoer [m3/hr]
Hulpbrander (A) 2,00
Halfsnelle (SR)3,50
Snelle brander (R)6,00
Driedubbele kroon (TC)6,60

AFSTELLING VAN HET MINI- MUM VAN DE GASBRAN- DERS

Bij de overgang van de ene gassoort naar de andere moet ook het minimumdebiet van de kraan gecorrigeerd worden, en moet de brander ook aan blijven bij een plotselinge overgang van de maximum- naar de minimumstand.

De vlam wordt als volgt afgesteld:

  • Steek de brander aan.
    – Draai de kraan in de “minimum”-stand
  • Verwijder de knop

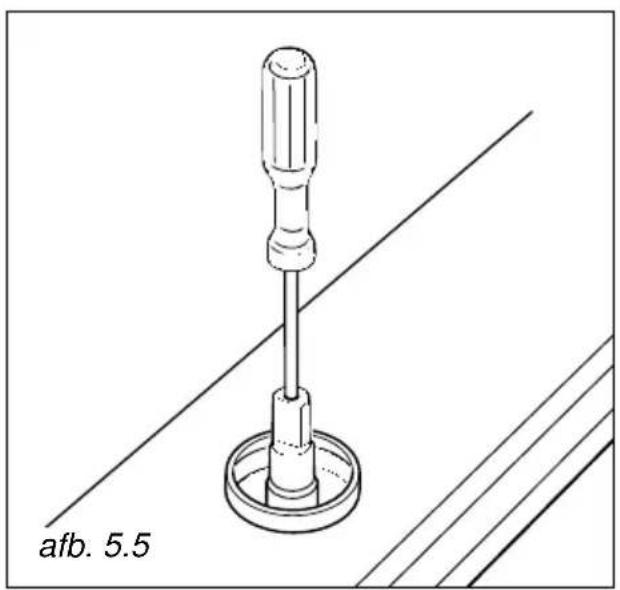

Voor kranen met een stelschroef binnenin de staaf (afb. 5.5):

- draai met een schroevendraaier met max. diam. 3 mm aan de schroef binnenin het staafje van de kraan, totdat de juiste instelling verkregen wordt.

Voor kranen met een stelschroef op het kraanlichaam (afb. 5.6):

√ draai de schroef "A" met een schroevendraaier, totdat de juiste instelling verkregen wordt.

Voor het gas G30/G31 moet de stelschroef geheel worden aangedraaid

DE GASKRANEN SMEREN

Als een gaskraan stroef draait moet deze worden gedemonteerd, schoongemaakt met benzine en ingesmeerd met speciaal warmtebestendig vet.

Deze ingreep moet door een bevoegd vakman worden gedaan.

M-SYSTEM MGKWT-90 - DE GASKRANEN SMEREN - 1

BELANGRIJK: De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een bevoegd vakman en voldoen aan de geldende voorschriften. Een foute installatie kan schade aan personen, dieren en zaken ten gevolge hebben waarvoor de fabrikant zich niet aansprakelijk stelt.

AANSLUITING OP HET ELEKTRICITEITSNET

√ De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een vakman en voldoen aan de geldende veiligheidsvoorschriften;
√ het apparaat moet aangesloten worden op het elektriciteitsnet, nadat men eerst heeft vastgesteld dat de netspanning overeenstemt met de voedingsspanning die op het typeplaatje is vermeld en dat de elektrische voorziening de aansluitwaarde van het toestel kan dragen;
√ de tweepolige stekker moet worden aangesloten op een geaard stopcontact dat voldoet aan de plaatselijke veiligheidsnormen.
√ In het geval dat het toestel zonder stekker is geleverd, moet er worden gezorgd voor een stekker die geschikt is voor het vermogen dat het toestel opneemt (alleen voor gas- en gas/elektrische komforen);
√ het is mogelijk om het apparaat direct op het elektriciteitsnet aan te sluiten door middel van een lijnschakelaar met een minimumafstand van 3 mm tussen de contacten;
√ de voedingskabel mag niet in aanraking komen met hete oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75°C komt;

√ het toestel moet zo worden geïnstalleerd dat het stopcontact of de lijnschakelaar altijd bereikbaar zijn.
√ N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekkerdozen omdat deze oververhitting en verbrandingen kunnen veroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden om het toestel te installeren of als de stekker niet in het stopcontact past, laat de nodige werkzaamheden dan verrichten door een bevoegd vakman.

Deze moet bovendien controleren of de doorsnede van de bekabeling van het stopcontact groot genoeg is voor het vermogen dat het toestel opneemt.

Het is verplicht het apparaat te aarden.

De fabrikant stelt zich niet aansprakelijk voor schade die voortkomt uit het veronachtzamen van dit voorschrift.

Alvorens reparaties aan de elektrische onderdelen van het apparaat te verrichten, moet het apparaat worden afgesloten van het elektrici- teitsnet.

DE VOEDINGSKABEL VERVANGEN

  • De voedingskabel mag alleen worden vervangen door een van hetzelfde type.
  • De draden van de voedingskabel moeten worden aangesloten op de contacten zoals aangegeven in afb. 6.1.

DOORSNEDE VAN DE VOEDINGSKABEL

Type "H05V2V2-F"

bestand tegen een temperatuur van 90°C

230 VAC 50 Hz 3 x 0,75 mm²

230 V ~ L1 N(L2)PE

afb. 6.1

De fabrikant kan niet aansprakelijk gesteld worden voor onwaarheden in deze folder veroorzaakt door druk- of vertaalfouten. De fabrikant heeft het recht alle wijzigingen aan het produkt aan te brengen die zij voor commerciële- of fabricagedoeleinden noodzakelijk acht, op ieder moment en zonder voorafgaande kennisgeving.

– N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekkerdozen omdat deze oververhitting en verbrandingen kunnen veroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden om het toestel te installeren of als de stekker niet in het stopcontact past, laat de nodige werkzaamheden dan verrichten door een bevoegd vakman.

Deze moet bovendien controleren of de doorsnede van de bekabeling van het stopcontact groot genoeg is voor het vermogen dat het toestel opneemt.

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : M-SYSTEM

Model : MGKWT-90

Categorie : Forn
