IAN 291871 - Tafel POWERFIX - Gratis gebruiksaanwijzing en handleiding

Producttype	Werk- en klemtafel
Merk	Powerfix
Model	IAN 291871
Maximale belastbaarheid	100 kg (gelijkmatig verdeelde belasting)
Belangrijkste functies	Klemmen van werkstukken, verstelbaar werkoppervlak
Klemtype	Met krukken (twee stuks)
Inbegrepen klembekken	4 stuks draaibaar (voor parallelle, horizontaal/verticaal ronde werkstukken)
Aanbevolen gebruik	Huishoudelijke klussen (niet industrieel)
Onderhoud	Reinigen met een vochtige doek; bewegende delen periodiek smeren
Opslag	Plat of tegen een muur, op een droge plaats
Veiligheid	Niet meer dan 100 kg; alleen verticale druk; niet gebruiken als zitje of ladder; stabiele ondergrond
Inhoud levering	16 onderdelen (poten, dwarsbalken, klemplaten, krukken, schroeven, sleutel, enz.)
Goedkeuring	VPA
Hoofdmateriaal	Staal (niet expliciet gespecificeerd, maar gebruikelijk)
Montage vereist	Ja, instructies inbegrepen

Veelgestelde vragen - IAN 291871 POWERFIX

Hoe stel ik de Powerfix IAN 291871 werktafel samen?

De montage gebeurt ondersteboven: volg figuren B tot O in de handleiding. Begin met het monteren van de beugels op de spindelbehuizingen, vervolgens de klemplaten, poten en dwarsbalken. Draai de schroeven volgens de aanwijzingen vast. Belangrijk: draai de scharnieren van de poten niet volledig vast om draaien mogelijk te maken.

Wat is de maximale belasting van de tafel?

De maximale belasting is 100 kg op voorwaarde dat de last gelijkmatig over de werkplaat wordt verdeeld. Overschrijd deze limiet nooit en plaats voorwerpen in het midden.

Hoe gebruik ik de tafel als klemtafel?

Plaats het werkstuk tussen de klemplaten. Draai beide krukken tegelijkertijd om het werkstuk vast te klemmen. Gebruik de klembekken die geschikt zijn voor de vorm van het werkstuk (parallel of rond) en steek ze in de platen.

Hoe gebruik ik de tafel als gewone werktafel?

Verwijder de klembekken en verplaats vervolgens de klemplaten om een vlak en doorlopend tafeloppervlak te krijgen. De grootte van het oppervlak kan worden aangepast door aan de krukken te draaien.

Hoe onderhoud ik de Powerfix-tafel?

Maak de tafel na elk gebruik schoon met een bezem of een licht vochtige doek. Gebruik geen agressieve middelen. Smeer regelmatig alle bewegende delen met gebruikelijke vet.

Hoe berg ik de tafel op na gebruik?

Klem eerst de klemplaten tegen elkaar. Vervolgens: trek de scharnieren van de afstandhouders omhoog om ze te buigen, klap de poten in en duw ze tot de aanslag. Berg de tafel plat of tegen een muur op een droge plaats op.

Wat te doen als er onderdelen ontbreken of beschadigd zijn?

Monteer en gebruik de tafel niet. Neem contact op met uw verkoper voor een klacht. De volledige onderdelenlijst staat in de handleiding (16 onderdelen inclusief schroeven, sleutel, enz.).

Kan de tafel als trapje of zitje worden gebruikt?

Nee, dat is streng verboden. De tafel is niet ontworpen om het gewicht van een persoon te dragen. Gebruik hem nooit als trede, ladder of ondersteuning om uzelf op te hijsen.

Hoe klem ik ronde werkstukken met deze tafel?

Voor horizontale ronde werkstukken draait u de klembekken zodat de horizontale inkepingen het werkstuk vasthouden. Voor verticale ronde werkstukken gebruikt u de verticale gegroefde oppervlakken van de bekken.

Waar kan ik de volledige handleiding downloaden?

De handleiding is gratis beschikbaar op de site notice-facile.com. Zoek naar het model Powerfix IAN 291871. U kunt ook een vertaling in een andere taal aanvragen via het formulier op de site.

GEBRUIKSAANWIJZING IAN 291871 POWERFIX

Montage- en veiligheidsvoorschriften

IAN 291871

6D

Legenda voor de gebruikte pictogrammen

Legenda voor de gebruikte pictogrammen
	Montage-handleiding lezen!		Snelle montage
	Waarschuwingen en veiligheids - voorschriften in acht nemen!		Maximale belastbaarheid 100 kg
	De verpakking en het product milieuvriendelijk afvoeren!		VPA-keurmerk

Inleiding

Wij feliciteren u van harte met uw aankoop. Maak u vóór de montage en het gebruik eerst vertrouwd met het product. Lees de onderstaande montagehandleiding en de veiligheidsvoorschriften daarom eerst aandachtig door. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingen. Bewaar de handleiding zorgvuldig. Als het product aan derden wordt doorgegeven, overhandig dan ook de bijbehorende documenten.

Beschrijving van het product

De opvouwbare werkbank is bedoeld voor het opspannen van werkstukken en voorwerpen die bewerkt moeten worden, bijv. om ze te zagen, schuren, polijsten, reinigen of het tegen elkaar houden van lijmvlakken. De opvouwbare werkbank is bedoeld voor gebruik in een huishoudelijke omgeving. Ieder andere gebruik geldt als oneigenlijk gebruik. Daartoe behoort ook het negeren van deze gebruiksaanwijzing. De opvouwbare werkbank is niet geschikt voor bedrijfsmatig gebruik.

Technische gegevens

Afmetingen (opgesteld), ca. bxhxd 605 x 780 x 640 mm

Afmetingen (ingeklapt) bxhxd 605 x 950 x 175 mm

Eigengewicht 6,9 kg

Belastbaarheid max. 100 kg bij gelijkmatige belasting

Veiligheidsvoorschriften

Neem de onderstaande veiligheidsvoorschriften in acht, om verwondingen en materiële schade te voorkomen:

• Controleer voor elk gebruik of alle schroefverbindingen nog goed vastzitten.
• Controleer of alle bewegende onderdelen nog gemakkelijk bewegen.
• Gebruik de werkbank niet als zitgelegenheid en niet als opstap, stahulp of ladder.
• Gebruik de werkbank niet voor de opbouw van een steiger
• Het toegestane draagvermogen van max. 100 kg bij een gelijkmatige belasting niet overschrijden.
• Plaats de neergelegde bij voorkeur midden op het werkblad en klem opgespannen voorwerpen bij voorkeur in het midden van het werkblad vast.
• Ondersteun lange werkstukken daarbij bovendien aan de uiteinden die uitsteken.
• Plaats de werkbank alleen op een stevige, vlakke ondergrond, zodat alle vier poten contact met de vloer hebben. Compenseer oneffenheden zo nodig met onderlegblokjes.

• Zet de werkstukken vóór de bewerking eerst met behulp van de spanvoorziening goed vast.

• Oefen alleen in verticale richting druk op het werkblad of het werkstuk uit. Bij schuine of zijdelingse druk kantelt de werkbank.

• Stap niet op de dwarsstangen om de werkbank te stabiliseren.
• Laat kinderen niet met de werkbank spelen. Kinderen mogen alleen onder toezicht aan de werkbank werken.
• Bewaar de werkbank op een droge plaats.
• Gebruik de werkbank niet in de regen.

Houd rekening met eventuele restrisico's

Ook bij reglementair gebruik is het gevaar voor restrisico's onvermijdelijk. Zoals bijvoorbeeld:

• Beknelde lichaamsdelen bij bewegende onderdelen
• Beschadigde werkstukken doordat deze te vast werden ingespannen.

Controleer de leveringsomvang op volledigheid en correcte staat.

Indien onderdelen ontbreken of beschadigd zijn: in dat geval de werkbank niet in elkaar zetten of gebruiken. Dien een klacht in bij uw leverancier.

De leveringsomvang bestaat uit:

Afb. A

Nr. Aant. Onderdeel

1 4 st. kunststof voetjes voor de poten
2 4 st. spanblokken
3 1 st. poot (linksachter)
4 2 st. poten (rechts- en linksvoor)
5 1 st. poot (rechtsachter)
6 4 st. montagebeugel voor spindelbehuizing
7 2 st. spindelbehuizing met kruk
8 2 st. dwarsstangen voor de poten
9 1 st. spanplaat (achter)
10 1 st. spanplaat (voor)

11 1 st. steeksleutel SW 10/13 mm
12 16 st. universele schroeven 5 x 15
13 8 sets gleuf/kruiskopbouten (PH 3) M6 x 37 elk met 1 ring en 1 moer (zelfborgend)
14 6 sets zeskante bouten M8 x 45 elk met 2 ringen en 1 moer (zelfborgend)

Montage

Opmerking: de werkbank wordt op de kop staand in elkaar en daarna pas rechtop gezet.

Afb. B Op beide spindelbehuizingen: Draai de moer eraf en monteer daarmee de montagebeugel. Draai de moer slechts zover vast, dat de montagebeugel nog net kan worden verschoven.

Afb. C Op beide spindelbehuizingen: Draai de schroeven eruit en monteer daarmee de andere montagebeugel. Draai de schroeven goed vast.

Afb. D Leg de beide spanplaten met de onderkant naar boven neer. De kanten met de inkepingen moeten tegenover elkaar liggen.

Afb. E/F Monteer de beide spindelbehuizingen rechts en links op de spanplaten.

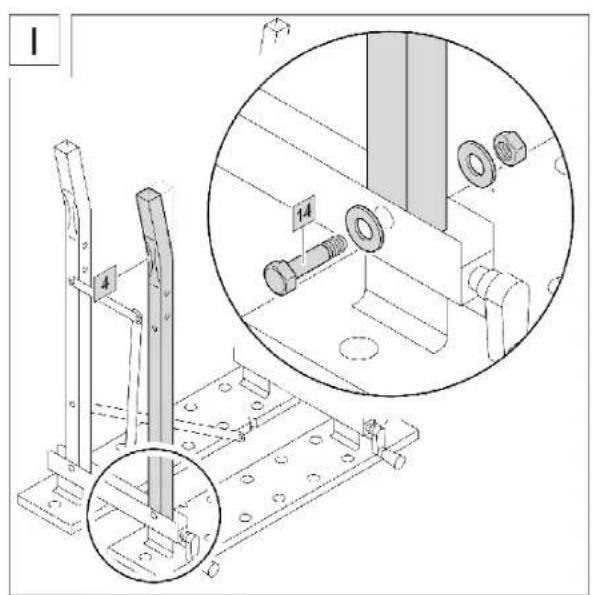

Afb. G-J Monteer de poten. De gebogen uiteinden van de poten moeten naar buiten wijzen. Draai de moeren slechts zover vast, dat de poten nog heen en weer kunnen zwenken.

Afb. K Klap de poten uit elkaar en breng de dwarsstangen in positie.

Afb. L/M Schroef de stangen aan de voorste poten. Draai de moeren slechts zover vast, dat de schroefverbindingen scharnierend blijven.

Afb. N Monteer de dwarsstangen Draai de schroeven goed vast.

Afb. O Breng de kunststof voetjes zo aan, dat de geribbelde vlakken een effen standvlak vormen.

Gebruiken

Afb. P Zet de tafel op zijn poten. Druk de scharnieren van de stangen naar buiten, tot ze horizontaal gestrekt zijn. De werkbank krijgt daardoor zijn stabiliteit en is klaar voor gebruik.

Afb. Q Werkwijze: door gelijktijdig aan de beide krukken te draaien, verschuift de achterste spanplaat. Bij het gebruik als werkbank wordt zo een groter werkoppervlak gerealiseerd. Bij het gebruik als spantafel wordt op deze manier het werkstuk ingespannen.

Afb. R Voor het inspannen van werkstukken: steek de spanblokken op een geschikte plaats in de spanplaten.

Afb. S Werkstukken met evenwijdige vlakken inspannen: draai de spanblokken zodanig, dat hun geribbelde oppervlak tegen het werkstuk rust.

Afb. T Ronde werkstukken horizontaal inspannen: draai de spanblokken zodanig, dat hun horizontale inkepingen tegen het werkstuk rusten.

Afb. U Ronde werkstukken verticaal inspannen: draai de spanblokken zodanig, dat hun verticale inkepingen tegen het werkstuk rusten.

Afb. V Als werkbank gebruiken: verwijder de spanblokken. Breng de spanplaten zodanig aan, dat er een werkblad in een passend formaat ontstaat.

Opslag en onderhoud

Onderhoud

• Maak de werkbank na ieder gebruik zorgvuldig schoon. Gebruik daarvoor een veger of een licht vochtige doek. Gebruik geen agressieve of schurende schoonmaakmiddelen. Laat de werkbank eerst goed drogen voordat u hem opbergt.
• Vet alle bewegende onderdelen zo nu en dan in met normaal smeervet.

Opslag

Afb. W Schuif de spanplaten helemaal tegen elkaar.

Afb. X Trek de scharnieren van de stangen naar boven, om ze onder een hoek te zetten.

Afb. Y Druk de poten aan de onderkant helemaal naar elkaar toe. Daarbij zwenkt het werkblad naar boven.

Afb. Z Druk de poten tot de aanslag tegen elkaar. Het werkblad kan nu veilig opgeborgen worden. Kies voor het opbergen een droge plaats. Leg de werkbank plat neer of zet hem zo tegen de wand, dat hij niet om kan vallen.

Afvalverwerking

• Voer het verpakkingsmateriaal overeenkomstig de regionale voorschriften af.
• Voer de werkbank na afloop van de levensduur overeenkomstig de regionale voorschriften af voor recycling. Niet bij het huisvuil deponeren!
