GEBRUIKSAANWIJZING VC513 VOLTCRAFT

VC-513 80A AC/DC-Stromzange

Best.-Nr. 3208844

NL Gebruiksaanwijzing

VC-513 80A AC/DC Stroomtang

Bestelnr.: 3208844

CE

1 Inleiding 89
2 Gebruiksaanwijzingen voor download 89
3 Beoogd gebruik....89
4 Leveringsomvang 90
5 Beschrijving van de symbolen 90
6 Veiligheidsinstructies 92

6.1 Gebruikersvereisten 92
6.2 Algemeen....92
6.3 Omgang....92
6.4 Bedrijfsomgeving....92
6.5 Gebruik....93
6.6 Batterijencompartiment 93
6.7 Meetsnoeren en meetpennen 93
6.8 Testen en meten 94
6.9 Thermokoppel 95
6.10 Led-licht.... 95
6.11 Batterijen/accu's 95
6.12 Aangesloten apparaten 96

7 Overzicht....96

7.1 Product....96
7.2 Symbolen op het display 97
7.3 Functiekeuzeknop 98

8 De batterijen vervangen.... 98

9 Gebruik 99

9.1 Aan-Uit 99
9.2 Automatisch afsluiten 99
9.3 Houdfunctie voor de display.... 99
9.4 Weergave van minimale/maximale waarde.... 100

9.5 Zaklamp.... 100
9.6 REL-modus 100

10 Testen en meten.... 100

10.1 Stroommeting (AC/DC) 100
10.2 AC-spanningsmeting.... 101
10.3 DC-spanningsmeting.... 102
10.4 Weerstandsmeting 102
10.5 Diodetest.... 103
10.6 Continuïteitstest.... 103
10.7 Capaciteitsmeting.... 104
10.8 Frequentie / bedrijfscyclus % meting.... 105
10.9 Contactloze AC-spanningsmeting.... 105
10.10 Temperatuurmeting.... 106

11 Onderhoud en reiniging 106

12 Verwijdering.... 107

12.1 Product.... 107
12.2 Batterijen/accu's.... 107

13.6 AC voltage.... 110
13.7 gelijkspanning.... 111
13.8 Wisselstroom.... 111
13.9 Gelijkstroom 111
13.10 Weerstand.... 111
13.11 Diode.... 112

13.12 Continuiteit.... 112
13.13 Capaciteit 112
13.14 Frequentie.... 112
13.15 Temperatuur (auto-bereik) 112

1 Inleiding

Bedankt voor uw aankoop van dit product.

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be.

2 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

3 Beoogd gebruik

Het product is een digitale stroomtang en kan worden gebruikt voor het meten, testen en weergeven van verschillende elektrische parameters.

Het product voldoet aan de volgende overspanningscategorieën:

MEETCATEGORIE II wordt gebruikt op test- en meetcircuits die rechtstreeks zijn aangesloten op elektrische verbruikspunten (stopcontacten en soortgelijke punten) van de laagspanning-netinstallatie.
MEETCATEGORIE III is van toepassing op test- en meetcircuits die zijn aangesloten op het distributiegedeelte van de laagspanning-netinstallatie van het gebouw.

Het product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis.

Contact met vocht moet absoluut worden vermeden.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan resulteren in kortsluiting, brand of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorge- geven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren.

Alle rechten voorbehouden.

4 Leveringsomvang

Stroomtang
3x 1,5 V type AAA-batterijen
Draagtas
K-type temperatuursensor
K-type adapter
■ Testkabels (paar)
Gebruiksaanwijzing

5 Beschrijving van de symbolen

Dit product voldoet aan de vereiste CE-normen en aan de toepasselijke Europese (EU) richtlijnen.

Dit product is geëvalueerd op conformiteit in het Verenigd Koninkrijk en voldoet aan de toepasselijke richtlijnen van Groot-Brittannië.

CAT I

Meetcategorie I: Voor het meten van de circuits van elektrische en elektronische apparatuur die niet direct van netspanning wordt voorzien (zoals apparaten op batterijvoeding, veiligheidslaagspanningssystemen, signaal-/stuurspanningen)

CAT II Meetcategorie II: Voor het meten van de circuits van elektrische en elektronische apparatuur die via een netstekker direct van netspanning wordt voorzien. Deze categorie omvat ook alle lagere categorieën (bijvoorbeeld: CAT I voor het meten van signaal- en stuurspanningen).

CAT III Meetcategorie III: Voor het meten van de circuits van installaties in gebouwen (zoals stopcontacten of onderverdelers). Deze categorie omvat ook alle lagere categorieën (bijvoorbeeld: CAT II voor het meten van elektrische apparatuur). Meten in CAT III is alleen toegestaan met testsondes met een maximale blootgestelde contactlengte van 4 mm of met beschermdoppen over de testsondes.

Lees zorgvuldig de gebruiksaanwijzingen.

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken.

Gebruik rond en verwijdering van geleiders onder GEVAARLIJKE spanning is toegestaan. Er moet gebruik worden gemaakt van een persoonlijke beschermingsmiddelen.

Wisselstroom (AC)

Bek-uitlijnmarkeringen. Om aan de nauwkeurigheidsspecificaties te kunnen voldoen moet de geleider worden uitgelijnd met deze markeringen.

Aardaansluiting

Gelijkstroom (DC)

6 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

6.1 Gebruikersvereisten

Het product mag uitsluitend worden gebruikt door personen die bekend zijn met de relevante regelgeving en de mogelijke gevaren begrijpen. Het gebruik van persoonlijke beschermingsmiddelen wordt aanbevolen.

6.2 Algemeen

• Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
  Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
  Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
  Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

6.3 Omgang

■ Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

6.4 Bedrijfsomgeving

• Niet gebruiken in omgevingen met explosiegevaar.
  Niet gebruiken in vochtige ruimtes of in zeer humide omgevingen.
  Niet gebruiken in gebieden waar onweer van invloed kan zijn.
  Niet gebruiken in gebieden met sterke elektromagnetische velden.

• Niet gebruiken in stoffige omgevingen.
  Niet gebruiken in omgevingen waar dampen, oplosmiddelen of brandbare gas- sen aanwezig zijn.
  Stel het product niet aan mechanische spanning bloot.
  Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
  Bescherm het product tegen hoge luchtvochtigheid en vocht.
  Bescherm het product tegen direct zonlicht.

6.5 Gebruik

• Controleer het product vóór elk gebruik op schade. Gebruik het beschadigde product niet meer.
  Vermijd gebruik in de buurt van sterke magnetische/elektromagnetische velden, zendantennes of HF-generatoren die meetafwijkingen kunnen veroorzaken.
  Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

– zichtbaar is beschadigd,
– niet meer naar behoren werkt,
- gedurende een langere periode onder slechte omstandigheden is opgeslagen of
- onderhevig is geweest aan ernstige transportbelasting.

6.6 Batterijencompartiment

- Gebruik het product niet als het batterijvak open is of als het batterijklepje ontbreekt.

6.7 Meetsnoeren en meetpennen

- Controleer de meetpennen en meetsnoeren altijd op tekenen van beschadiging voor elk gebruik. Niet gebruiken als ze beschadigd zijn, onmiddellijk vervangen!

Alle verbindingen tussen de meter en het aardpotentiaal mogen de gespecificeerde spanningslimieten niet overschrijden. Voor netspanningmetingen moeten de meetpennen voldoen aan de norm EN 61010-031 met de juiste CAT-classificatie en stroomcapaciteit, zoals gedefinieerd in de tabel met specificaties voor de apparatuur.
De snoeren hebben een slijtage-indicator. In het geval van beschadiging, is er een tweede isolatielaag in een andere kleur zichtbaar. Niet gebruiken als dit gebeurt, onmiddellijk vervangen!
Grijp bij het meten niet verder dan de vingerbarrière of greepbereikmarkeringen op de meetpennen.
Bij CAT III metingen moeten meetpennen met afdekdoppen (max. 4 mm vrije contactlengte) worden gebruikt om onbedoelde kortsluiting te voorkomen.
Wanneer u de meetpennen gebruikt zonder afdekdoppen, dan mogen metingen tussen de meter en het aardpotentiaal niet worden uitgevoerd boven meetcategorie CAT II.
■ Voorkom kortsluiting door ervoor te zorgen dat meetpunten/aansluitingen elkaar niet raken tijdens het meten.

6.8 Testen en meten

• Gebruik de meter nooit op een circuit met spanningen die de op de categorie gebaseerde classificatie van deze meter overschrijden. Overschrijd niet de maximum toegestane ingangswaarden.
• Gebruik het beschadigde product niet meer. Controleer het product voor gebruik op tekenen van beschadiging.
• Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.
  Wees bijzonder voorzichtig bij het werken met spanningen hoger dan 30 Vrms, 42,4 Vpk en 60 Vdc. Het aanraken van elektrische geleiders met deze spanningswaarden kan een dodelijke elektrische schok veroorzaken.
  Zorg er altijd voor dat het product op de juiste meetmodus is ingesteld voordat u een meting uitvoert. Gebruik het product op het maximale bereik als het ge- meten bereik onbekend is.
• Om een elektrische schok te voorkomen, mag u de meetpunten tijdens het uitvoeren van de metingen niet aanraken, direct of indirect.

- Verwijder altijd de testpennen van het te meten object voordat u het meetbereik wijzigt.

6.9 Thermokoppel

Risico op een elektrische schok! Voorkom dat de temperatuurtaster in contact komt met spanning- en stroomvoerende componenten.
- Overschrijd de nominale maximumtemperatuur van het thermokoppel niet.
Droog houden. Vocht kan tot corrosie leiden en meetfouten of defecten aan het thermokoppel veroorzaken.
Buig of krimp de aansluiting niet en stel deze niet bloot aan corrosieve chemi- caliën.

6.10 Led-licht

■ Niet rechtstreeks in het led-licht kijken!
- Niet direct of met optische instrumenten in de lichtstraal kijken!

6.11 Batterijen/accu's

Zorg ervoor dat de batterij met de juiste polariteit in het product worden geplaatst.
De batterijen/accu's dienen uit het apparaat te worden verwijderd wanneer het gedurende langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde batterijen/accu's kunnen brandend zuur bij contact met de huid opleveren. Gebruik daarom veiligheidshandschoenen om beschadigde batterijen/accu's aan te pakken.
Batterijen/accu's moeten uit de buurt van kinderen worden gehouden. Laat batterijen/accu's niet rondslingeren omdat het gevaar bestaat dat kinderen en/of huisdieren ze inslikken.
Alle batterijen/accu's dienen op hetzelfde moment te worden vervangen. Het door elkaar gebruiken van oude en nieuwe batterijen/accu's in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.
Batterijen/accu's mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit niet-oplaadbare batterijen op te laden. Er bestaat explosiegevaar!

6.12 Aangesloten apparaten

- Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.

7 Overzicht

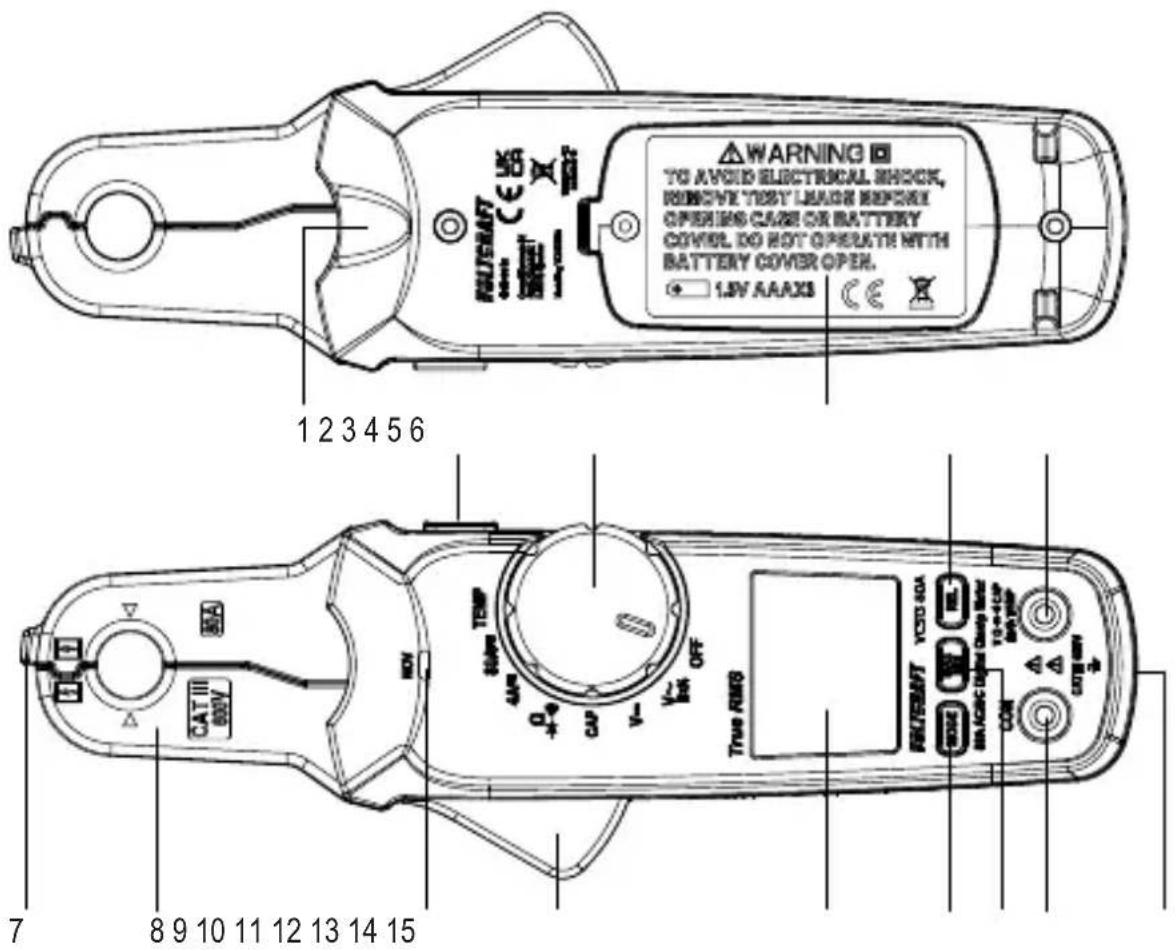

7.1 Product

WARNING TO AVOID ELECTRICAL SHOCK, REMOVE TEST LEADER BEFORE OPENING CASE OR BATTERY COVER. DO NOT OPERATE WITH BATTERY COVER OPEN. 1.5V AAA3 12 3 4 5 6 7 8 9 10 11 12 13 14 15 CAT III 600V RUN TEMP UP + - CU OFF True RMB RUN TEMP VCD 40A RUN TEMP DCDC DUT 10-4-10V 10-4-10V CO2 0.0V

1 Ledverlichting 2

HOLD-knop

3 Functiekeuzeknop 4 Batterijencompartiment

5 REL-knop

6 VΩ→CAP Hz%TEMP aansluiting

7 Contactloze spanningsdetector

8 Stroomtang

9 Contactloze spanningsledlampje

10 Tanghendel

11 Display

12 MODE-knop

13

MAX/MIN-knop

14

COM-aansluiting

15 Statiefbevestiging

7.2 Symbolen op het display

Symbool Beschrijving
A	Stroom (ampère)
AC	Wisselstroom
DC	Gelijkstroom
MAX	Maximale waarde
MIN	Minimum waarde
REL	Relatieve modus
	Overbelasting: bereik overschreden
	Minteken
	Automatische uitschakeling actief
	Indicator batterij bijna leeg
Auto	Automatische bereikselectie is actief
-))	Continuïteitscontrole
	Diodetest
Ω	Ohm (eenheid voor elektrische weerstand)
kΩ, MΩ	Kilo-ohm ( 10^3 ), Mega-ohm ( 10^6 )
V	Volt (eenheid voor elektrische spanning)
mV	Millivolt ( 10^-3 )
A	Ampère (eenheid voor stroomsterktemetingen)
mA, μA	Milliampère ( 10^-3 ), Microampère ( 10^-6 )
mF, μF, nF	Millifarad ( 10^-3 ), microfarad ( 10^-6 ), nanofarad ( 10^-9 )Eenheid van elektrische capaciteit
°C	Celsius (eenheid van temperatuur)
°F	Fahrenheit (eenheid van temperatuur)
Hz	Hertz
%	Percentage werkcyclus
HOLD	Displayvergrendeling actief

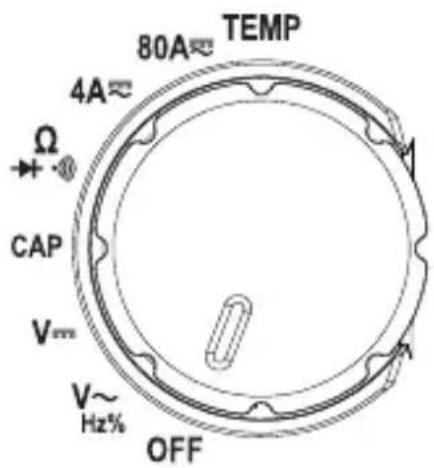

7.3 Functiekeuzeknop

80A TEMP 4A Ω + CAP V~ V~ Hz% OFF

De functieknop moet vóór elk gebruik op het juiste bereik/de juiste functie worden ingesteld.
Zet de schakelaar altijd op "UIT" wanneer het product niet in gebruik is.

8 De batterijen vervangen

Koppel het product los van alle ingangssignalen voordat u de batterijen vervangt.

• Een lage batterijspanning kan de nauwkeurigheid van de metingen beïnvloeden.
• Vervang de batterijen wanneer de indicator voor een bijna lege batterij op het display wordt weergegeven.

Voorwaarden:

De stroom is UITGESCHAKELD.
√ Alle circuits en testkabels zijn losgekoppeld van de meter.

1. Open het klepje van het batterijvakje.

1. Plaats de batterijen met de aangegeven polariteit.
2. Sluit het klepje van het batterijvakje.

9 Gebruik

9.1 Aan-Uit

• Het product is uitgeschakeld wanneer de functiekeuzeknop op de stand OFF staat.
  ■ Schakel het apparaat na gebruik UIT.

9.2 Automatisch afsluiten

De automatische uitschakeling is standaard actief, wat wordt aangegeven door het 📐 symbol.
- Deze energiebesparende functie schakelt het product na ongeveer 15 minuten inactiviteit uit.

De automatische uitschakeling deactiveren:

1. Stel de draaiknop in op OFF.
2. Houd de MODE-knop ingedrukt en stel de draaiknop vervolgens in op een wil- lekeurige andere stand dan OFF.
   → Het-symbol zal verdwijnen en er klinkt een geluid wanneer gedeactiveerd.
3. De automatische uitschakeling wordt opnieuw geactiveerd nadat het product UIT wordt geschakeld.

9.3 Houdfunctie voor de display

Belangrijk:

– Deze houdfunctie bevriest de display.
- De houdfunctie dient UIT te worden geschakeld voordat u metingen uitvoert.

Druk op de HOLD-knop om de displayvergrendeling in of uit te schakelen.

- Het Hold-pictogram verschijnt wanneer de displayvergrendeling is ingeschakeld. HOLD

9.4 Weergave van minimale/maximale waarde

Opmerking:

Deze functie is beschikbaar in alle modi behalve continuïteit (→)

In deze modus toont de display de "MIN" (minimale) of "MAX" (maximale) gemeten waarde.

1. Druk meerdere keren op de MAX/MIN-knop om tussen de modi te wisselen.

→ De display zal "MAX" of "MIN" tonen om aan te geven welke modus actief is.

1. Om het uit te schakelen, houdt u de MAX/MIN knop ingedrukt of draait u de functieknop.

9.5 Zaklamp

Houd de HOLD-knop ingedrukt om de werklamp AAN/UIT te schakelen.

9.6 REL-modus

Druk op de REL-knop om een relatieve modus in te stellen door de DCA (ge- lijkstroomsterkte) of capaciteitswaarde aan te passen of op nul te zetten.
- Dit zorgt voor nauwkeurige metingen door alle bestaande basiswaarden te verwijderen voordat een meting wordt uitgevoerd.

10 Testen en meten

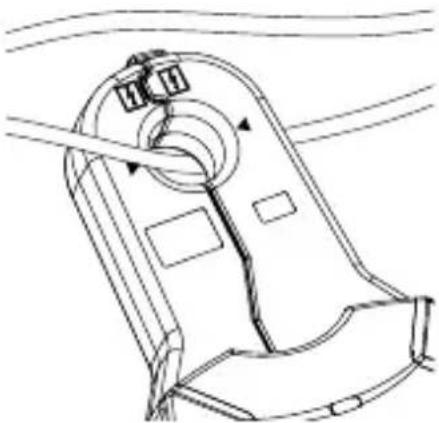

10.1 Stroommeting (AC/DC)

Koppel de testkabels los voordat u stroommetingen uitvoert.
Verwijder de tang van de geleider als "OL" (overbelasting) verschijnt op het display.
Als het bereik niet bekend is, begin dan eerst met het hogere bereik en ga vervolgens naar het lagere bereik (indien nodig).

Risico op een elektrische schok! Gebruik de klem niet op ongeïso-leerde geleiders.

1. Selecteer een bereik met de functiekeuze-knop. 4 A,80 A.
2. Druk op de MODE-knop om te schakelen tussen AC/DC-meting.
3. Klem de bekken rond de te meten geleider waarbij u deze tussen de uitlijningsmarkeringen van de klembekken ▶ ◀ plaatst.

→ De meting verschijnt op de display.

1. Verwijder de klem na de metingen voorzichtig van de geleider.

2. Schakel het product na gebruik UIT.

Opmerkingen:

- De stroommeetklem is gemagnetiseerd en er kan een lage waarde verschijnen, zelfs als er geen geleider vast is geklemd.

- Er mag slechts één geleider vast worden geklemd door de stroommeetklem.

- De stroommeetklem is gemagnetiseerd en er kan een lage waarde verschijnen, zelfs als er geen geleider vast is geklemd. - Er mag slechts één geleider vast worden geklemd door de stroommeetklem.

10.2 AC-spanningsmeting

WAARSCHUWING: Neem alle veiligheidsmaatregelen in acht wanneer u werkt onder spanning.

1. Draai de functiekeuzeknop naar: V ∼
2. Druk op de MODE-knop om AC-spanningsmeting te selecteren.

→ Het AC-symbol zal op het display worden weergegeven.

1. Plaats de testkabels:

→ Zwart (-): COM ingang.

→ Rood (+): VΩ→ CAP Hz, 1000000000000000000000000000000000000000000000000

1. Sluit de testpennen parallel aan op het te testen circuit.

→ De meting wordt op het display weergegeven.

→ Op het display verschijnt "OL (overload) als het meetbereik wordt overschreden of het circuit wordt onderbroken.

1. Koppel de testkabels los en schakel de stroom uit UIT na gebruik.

10.3 DC-spanningsmeting

WAARSCHUWING: Neem alle veiligheidsmaatregelen in acht wanneer u werkt onder spanning.

1. Draai de functiekeuzeknop naar: V —
2. Plaats de testkabels:

→ Zwart (-): COM ingang.
→ Rood (+):VΩ↔CAPHz↑ingang.

1. Sluit de testpennen parallel aan op het te testen circuit.

→ De meting wordt op het display weergegeven.
→ Op het display verschijnt "OL (overload) als het meetbereik wordt overschreden of het circuit wordt onderbroken.
→ Een minteken "-" verschijnt als de polariteiten zijn omgedraaid.

1. Koppel de testkabels los en schakel de stroom uit UIT na gebruik.

10.4 Weerstandsmeting

WAARSCHUWING: Voer nooit een test uit op een circuit onder spanning. Verwijder alle stroom van het circuit en ontlaad eventuele condensatoren voordat u gaat testen.

1. Draai de functiekeuzeknop naar: Ω
2. Plaats de testkabels:

→ Zwart (-): COM ingang.
→ Rood (+): VΩ-Φ→CAP Hz% Ingang.

1. Sluit de testpennen aan op het te testen onderdeel.

→ De aflezing verschijnt op het display.

1. Koppel de testkabels los en schakel de stroom uit UIT na gebruik.

Opmerkingen:

- Controleer of de testkabels elkaar raken en er sprake is van continuïteit. De waarde moet ongeveer 0,5 Ω zijn (inherente weerstand).

10.5 Diodetest

WAARSCHUWING: Voer nooit een test uit op een circuit onder spanning. Verwijder alle stroom van het circuit en ontlaad eventuele condensatoren voordat u gaat testen.

1. Draai de functiekeuzeknop naar:
2. Plaats de testkabels:

→ Zwart (-): COM ingang.
→ Rood (+); VΩ←CAP; Hz→ingang.

1. Druk op de MODE-knop om de diodetest te selecteren.

→ Het symbool wordt op het display weergegeven

1. Sluit de testpennen aan op het te testen onderdeel.

→ De normale PN-overgangsdoorlaatspanning wordt weergegeven in voltV" op het display.
→ "OL" geeft aan dat de diode in de sperrichting is aangesloten of defect is. Herhaal de meting met de tegenovergestelde polariteit.

1. Koppel de testkabels los en schakel de stroom uit UIT na gebruik.

10.6 Continuiteitstest

WAARSCHUWING: Voer nooit een test uit op een circuit onder spanning. Verwijder alle stroom van het circuit en ontlaad eventuele condensatoren voordat u gaat testen.

1. Draai de functiekeuzeknop naar: ,)))
2. Druk op de MODE-knop om de continuïteitstest te selecteren.

→ Het symbool wordt op het display weergegeven:)

1. Plaats de testkabels:

→ Zwart (-): COM ingang.
→ Rood (+): VΩ→CAP Hz-ingang.

1. Sluit de testpennen aan op het te testen onderdeel.

→ De meting wordt op het display weergegeven.
→ Op het display verschijnt "OL (overload) als het meetbereik wordt overschreden of het circuit wordt onderbroken.
→ Als de weerstand <50 Ω is, klinkt er een geluidssignaal.

1. Koppel de testkabels los en schakel de stroom uit UIT na gebruik.

10.7 Capaciteitsmeting

WAARSCHUWING: Voer nooit een test uit op een circuit onder spanning. Verwijder alle stroom van het circuit en ontlaad eventuele condensatoren voordat u gaat testen.

1. Draai de functiekeuzeknop naar: CAP.
2. Plaats de testkabels:

→ Zwart (-): COM ingang.
→ Rood (+): VΩΦ↔CAP Hz↑ingang.

1. Sluit de testpennen aan op het te testen onderdeel.

De waarde wordt op het display weergegeven. Het kan enkele seconden duren voordat grote waarden stabiliseren.
→ Als "OL" op het display verschijnt, verwijder en ontlaad dan het onderdeel.

1. Koppel de testkabels los en schakel de stroom uit UIT na gebruik.

Opmerkingen:

• Het kan zijn dat de meter een vaste waarde weergeeft als er geen ingang is aangesloten. Dit is de intrinsieke compensatiecapaciteit.
• Voor metingen van kleine capaciteiten drukt u op de REL-knop om de waarde op nul te zetten voordat u een meting uitvoert.

10.8 Frequentie / bedrijfscyclus % meting

■ Overschrijd nooit de nominale ingangsspanning.

1. Draai de functiekeuzeknop naar: Hz%.
2. Druk op de MODE-knop om tussen frequentie (Hz) en bedrijfscyclus (%) te schakelen.
3. Plaats de testkabels:

→ Zwart (-): COM ingang.

→ Rood (+); ^V Ω Hz 1 2 3 4 5 ingang.

1. Sluit de testpennen aan op het te testen onderdeel.

→ De meting wordt op het display weergegeven.

1. Koppel de testkabels los en schakel de stroom uit UIT na gebruik.

10.9 Contactloze AC-spanningsmeting

Test de spanningsdetector vóór gebruik altijd op een bekend spanningscircuit om een veilige werking te garanderen.
- Het type isolatie, de dikte en de afstand tot de spanningsbron kunnen van invloed zijn op de detectie.
- Controleer de metingen altijd met behulp van testkabels voordat u potentieel onder spanning staande circuits aanraakt.

De contactloze spanningsdetectiefunctie (NCV) kan AC-spanning op geleiders detecteren zonder deze aan te raken.

Wegens de uiterst gevoelige sensor kan statische elektriciteit of andere energiebronnen de sensor activeren. Dit is normaal.

Voorwaarden:

De testkabels zijn losgekoppeld van de aansluitingen.

1. Zet de functiekeuzeknop op een andere stand dan OFF.
2. Houd de sensortip dicht bij de geleider.

→ Als er wisselspanning aanwezig is, gaat het ledlampje branden.

Tip:

De geleiders in elektrische snoeren zijn vaak gedraaid. Schuif de punt van de meetpen over de lengte van het snoer en zorg ervoor dat deze zich dicht bij de spanningvoerende geleider bevindt.

10.10 Temperatuurmeting

De temperatuursensor mag geen contact maken met spanning- en/ of stroomvoerende componenten.
Verwijder het thermokoppel voordat u overschakelt naar een andere meetfunctie.

• Overschrijd de nominale maximumtemperatuur van het thermokoppel niet. Zie gedeelte: Technische gegevens [▶ 108].

• Controleer of de polariteit correct is bij het aansluiten van het thermokoppel.

• Draai de functiekeuzeknop naar: TEMP .

• Sluit het thermokoppel aan op de ingangsaansluitingen en zorg ervoor dat de polariteit correct is.
• Druk op de MODE-knop om te schakelen tussen temperatuureenheden (°C/°F).
• Breng de sensor aan op het te testen onderdeel.

→ Wacht tot de meting stabiel is (maximaal ongeveer 30 seconden).

→ De gemeten temperatuur wordt weergegeven op het display.

11 Onderhoud en reiniging

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
  – Dompel het product niet in water.

• Reinig het product met een droog, pluisvrij doekje.

12 Verwijdering

12.1 Product

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de te-rugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

12.2 Batterijen/accu's

Verwijder eventueel geplaatste batterijen/accu's en gooi ze apart van het product weg. U als eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu's in te leveren; het weggooien bij het huisvuil is verboden.

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Dek blootliggende contacten van batterijen/accu's volledig met een stukje plakband af alvorens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu's leeg zijn, kan de rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie).

Capaciteit...... max. 4 mF

Frequentie .... max. 100 kHz

Bedrijfscyclus...... max. 80%

Display...... 4000 tellingen

True-RMS...... ja

Display ...... Negatieve EBTN

Indicator voor lage batterijspanning......

Indicatie voor overschrijding bereik..... "OL"

Ingangsimpedantie .... 10 MΩ (V/DC en V/AC)

Automatische uitschakeling..... ca. 15 min.

Tangopening...... ca. 12,7 mm

Afmetingen (B x H x D)...... ca. 35 x 210 x 67 mm

Gewicht..... ca. 235 g (met batterijen)

13.2 Testkabels en probes

Nominale spanning..... CAT III 1000 V, CAT IV 600 V

Nominale stroom 10 A

Beschermingsklasse...... II

13.3 Temperatuursensor

Temperatuurbereik ....- -40 tot +250 °C (-104 tot 482 °F)

13.4 Omgeving

Bedrijfstemperatuur ....+5 tot +40 °C

Opslagtemperatuur...... -20 tot +60 °C

Vochtigheid bij gebruik/opslag.. max. 80% tot 31 °C (87 °F), lineair afnemend tot 50% bij 40 °C (104 °F)

Bedrijfshoogte.... <2000 m

13.5 Specifications

13.5.1 Nauwkeurigheid

Gespecificeerde nauwkeurigheid ± (% van de uitlezing + weergavefout in aan-tallen).
De nauwkeurigheid blijft 1 jaar behouden bij +23 °C (± 5 °C), ≤75 % RV (niet-condenserend).

De nauwkeurigheidstemperatuur ligt tussen 18 °C en 28 °C.
De schommelingsmarge van de omgevingstemperatuur bedraagt ±1 °C.
Als de temperatuur <18 °C of >28 °C is, bedraagt de extra fout van de temperatuurcoëfficiënt: 0,1 × (gespecificeerde nauwkeurigheid) / °C.

13.5.2 Kalibratie

■ Het aanbevolen kalibratie-interval is 1 jaar.
Kalibratie mag uitsluitend door gekwalificeerd personeel worden uitgevoerd.

13.6 AC voltage

Bereik (50-400 Hz) Resolutie Nauwkeurigheid
400 mV 0,1 mV ±(1,5% +20)
4 V 0,001 V ±(1,5 % +5)
40 V 0,01 V
400 V 0,1 V
600 V 1 V

Nauwkeurigheid gespecificeerd van 5% tot 100% van het meetbereik.
Wisselspanningsbandbreedte: 50 tot 400 Hz (sinus), 50 tot 60 Hz (alle golven).

13.7 gelijkspanning

Bereik Resolutie Nauwkeurigheid
400 mV 0,1 mV ± (1,0% +8)
4 V 0,001 V ± (1,0% +6)
40 V 0,01 V
400 V 0,1 V
600 V 1 V

13.8 Wisselstroom

Bereik (50/60 Hz) Resolutie Nauwkeurigheid
4 A 0,001 A ±(3,0 % +20)
80 A 0,1 A

Nauwkeurigheid gespecificeerd van 5% tot 100% van het meetbereik.

13.9 Gelijkstroom

Bereik Resolutie	Nauwkeurigheid
4 A 0,001 A ±(3,0 % +13)
80 A 0,1 A ±(3,0 % +10)

13.10 Weerstand

Bereik Resolutie Nauwkeurigheid
400 Ω 0,1 Ω ±(1,5% +6)
4 kΩ 0,001 kΩ ±(1,5% +2)
40 kΩ 0,01 kΩ
400 kΩ 0,1 kΩ
4 MΩ 0,001 MΩ ±(2,5% +3)

Bereik Resolutie	Nauwkeurigheid
40 MΩ 0,01 MΩ ±(3,5 % +5)

13.11 Diode

Teststroom Spanning open circuit DC
1 mA typisch ca. 3,3 V Typisch

13.12 Continuïteit

Drempel Teststroom
<50 Ω <0,6 mA

13.13 Capaciteit

Bereik Resolutie Nauwkeurigheid
40 nF 0,01 nF ±(5,0% +30)
400 nF 0,1 nF ±(4,0% +5)
4 μF 0,001 nF ±(3,5 % +5)
40 μF 0,01 μF
400 μF 0,1 μF	±(5,0% +5)
4 mF	0,001 mF

13.14 Frequentie

Bereik	Nauwkeurigheid
10 Hz - 100 kHz	(±1,5% +2)

13.15 Temperatuur (auto-bereik)

Bereik Resolutie	Nauwkeurigheid
-20 tot 760 °C	1 °C	±(3% + 5 °C)

Bereik Resolutie Nauwkeurigheid
-4 tot 1400 °F 1 °F ±(3% + 9 °F)

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
