GEBRUIKSAANWIJZING FSGP1000Cinox-2 Vevor

Technische ondersteuning en e-garantiecertificaat

Ondiepe putpomp met tank

MODEL: FSGP1200Cinox-2

FSGP1000Cinox-2

FSGP1200-2

We blijven ons inzetten om u gereedschappen te bieden met een concurrerende prijs.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen opleveren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat het alle categorieën tools omvat die door ons worden aangeboden. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

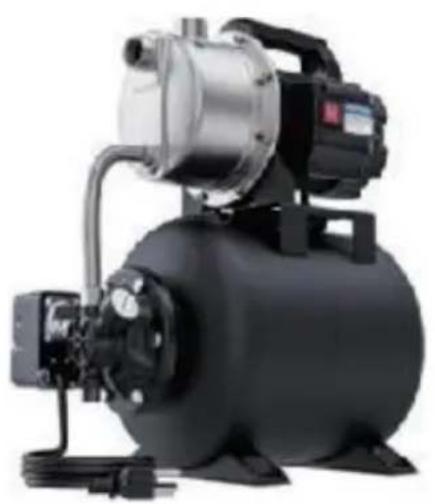

Ondiepe putpomp met tank

MODEL: FSGP1200Cinox-2 ; FSGP1000Cinox-2 ; FSGP1200-2

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.

Veiligheidsinformatie

Lees de gebruiksaanwijzing zorgvuldig door en volg de daarin vermelde informatie op. Door deze instructies te raadplegen, maakt u zich vertrouwd met het apparaat, leert u hoe u het correct gebruikt en noteert u de te nemen veiligheidsmaatregelen.

- Neem de juiste maatregelen om ervoor te zorgen dat kinderen geen toegang hebben tot het apparaat.

- De gebruiker van het apparaat is verantwoordelijk voor eventuele derden op de werkplek.

Voordat het apparaat voor de eerste keer wordt gebruikt, moet een elektricien controleren of de benodigde elektriciteit aanwezig is beschermingsmaatregelen zijn genomen.

Inspecteer het apparaat vóór elk gebruik. Gebruik het apparaat niet als de veiligheidsvoorzieningen beschadigd of versleten zijn. Schakel de veiligheidsvoorzieningen nooit uit.

- Gebruik het apparaat alleen voor de doeleinden die in deze gebruiksaanwijzing staan vermeld.

- Je bent verantwoordelijk voor de veiligheid op de werkplek.

Uw netvoeding moet voldoen aan de op het typeplaatje aangegeven spanning van 230 V wisselspanning.

• Hijs, transporteer of beveilig de pomp nooit aan de voedingskabel.

- Zorg ervoor dat het apparaat is aangesloten op een stopcontact op een plaats waar er geen risico op overstroming bestaat die beschermd is tegen vocht.

- Haal altijd de stekker uit het stopcontact voordat u werkzaamheden aan de pomp uitvoert.

Vermijd blootstelling van de pomp aan een directe waterstraal.

De exploitant is verantwoordelijk voor eventuele plaatselijke veiligheids- en installatievoorschriften. (Vraag uw elektricien om advies.)

Sluit eventuele indirecte schade door het overstromen van kamers na het uitvallen van de pomp uit door passende maatregelen te nemen (bijvoorbeeld de installatie van een alarmsysteem, een reservepomp of iets dergelijks).

Als de pomp defect raakt, mogen eventueel noodzakelijke reparatiewerkzaamheden uitsluitend door een elektricien worden uitgevoerd.

- Gebruik uitsluitend originele reserveonderdelen.

Laat de pomp nooit drooglopen en gebruik hem nooit met volledig gesloten inlaatvermogen.

- De pomp mag niet worden gebruikt als er mensen in het water zijn.

De pomp moet worden gevoed via een aardlekschakelaar (RCD) met een nominale residu bedrijfsstroom niet groter dan 30 mA

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij ze toestemming hebben gekregen toezicht of instructies over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Er moet toezicht gehouden worden op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.

Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.

Duurzaamheid

De maximale temperatuur van de te verpompen vloeistof mag bij continu bedrijf niet hoger zijn dan +35°C.

Deze pomp mag niet worden gebruikt voor het verpompen van brandbare, gasvormige of explosieve vloeistoffen.

Het verpompen van agressieve vloeistoffen (zuren, logen, silo-infiltratie enz.) en schurende stoffen (zand) moet ook vermeden worden

PRODUCTPARAMETER

Model	FSGP1200Croestvrij staal-2	FSGP1000Croestvrij staal-2	FSGP1200-2
Invoer	AC220-240V 50/60 Hz
Maximaal vermogen	1176W	735W	750W
Qmax	5600L/U	3785L/H	3700L/U
H max	50m	39,6m	50m
drukschakelaar(IPX4)	30-50PSI	20-40PSI	20-40PSI

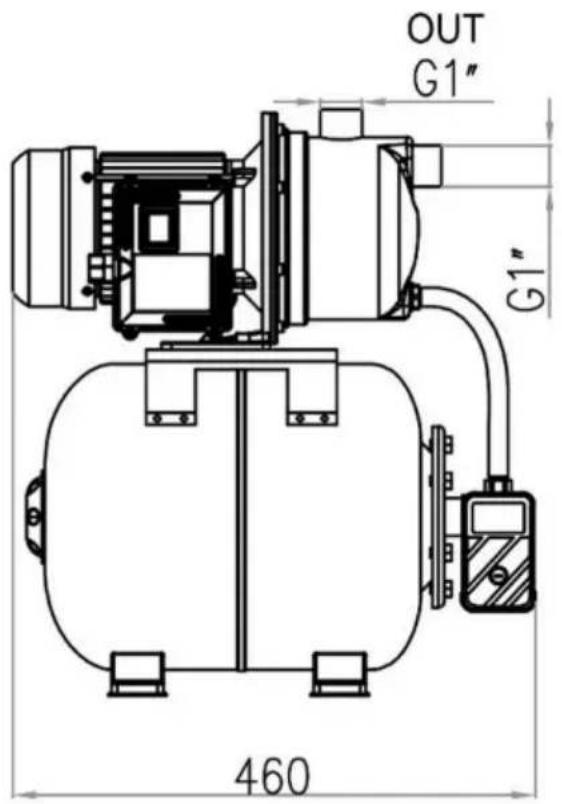

Inlaat-/uitlaatkaliber : FSGP1200Cinox-2; FSGP1000Cinox-2

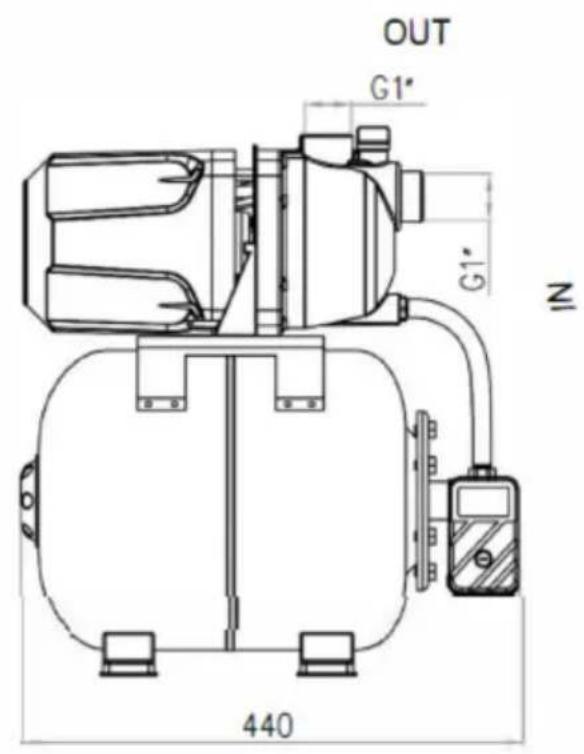

Inlaat-/uitlaatkaliber: FSGP1200-2

Toepassingsgebieden:

Voor het irrigeren en bewateren van parken, moestuinen en tuinen.
Voor het bedienen van gazonsproeiers.

- Met voorfilter voor het onttrekken van water uit vijvers, beken, regentonnen, regenwaterbakken en putten.

Vloeistof die verpompt kan worden:

Voor het verpompen van helder water (zoetwater), regenwater of licht schuim/vuil water.

Gebruiksaanwijzing

In principe adviseren wij het gebruik van een voorfilter en een aanzuigset met aanzuigslang, aanzuigzeef en terugslagklep om lange herpomptijden en eventuele onnodige schade aan de pomp door stenen en harde vreemde voorwerpen te voorkomen.

Elektrische aansluitingen

Sluit de voedingskabel aan op een 230V 50 Hz geaarde zekering van minimaal 10 ampère.
Het apparaat wordt in- en uitgeschakeld met de geïntegreerde AAN/UIT-schakelaar. De controlelamp in de schakelaar licht op als de motor is ingeschakeld.
De motor is beveiligd tegen overbelasting of blokkering door een geïntegreerde thermische motorbeveiliging. In Bij oververhitting schakelt de thermische motorbeveiliging de pomp automatisch uit. De pomp start automatisch weer op nadat deze is afgekoeld.

Inlaatlijn

Schroef een aanzuigslang (min. 3/4" kunststofslang met spiraalversterking) direct of met een adapter met schroefdraad op de inlaataansluiting van de pomp (1" IG).
De gebruikte inlaatslang moet een inlaatventiel hebben. Als de inlaatklep niet kan worden gebruikt, een terugslagklep moet in de inlaatleiding worden geïnstalleerd.
- De aanzuigslang moet vanaf het wateraanzuigpunt naar de pomp stijgen. Vermijd altijd het leggen van de inlaat leiding hoger dan de pomp. Luchtbellen in de aanzuigleiding vertragen en belemmeren de zuigkracht.
- De aanzuig- en drukleidingen moeten zo worden bevestigd dat ze de pomp er niet onder plaatsen enige mechanische belasting.
De inlaatklep moet zo ver in het water worden ondergedompeld dat de pomp niet droog kan lopen, zelfs als de waterpeil daalt.
• Als de aanzuigleiding niet luchtdicht is, zal de aanzuiging van lucht de aanzuiging van water belemmeren.
Vermijd het aanzuigen van vreemde voorwerpen (zand enz.). Installeer hiervoor eventueel een voorfilter

Aansluiting drukleiding

De drukleiding (moet minimaal 3/4") zijn aangesloten op de drukleidingaansluiting van de pomp (1"

IG) rechtstreeks of via een schroefdraadadapter.

- Uiteraard kan er ook een 1/2" drukslang gebruikt worden met de juiste schroefverbindingen, maar dit zal het bezorgtarief verlagen.

Alle afsluiters (spuitmonden, kleppen enz.) in de drukleiding moeten tijdens het spuiten volledig geopend zijn aanzuigen zodat eventuele lucht in de inlaatleiding kan ontsnappen

Opstarten

- Plaats de pomp op een vlakke en stevige ondergrond.

Bevestig de inlaatleiding klaar voor gebruik.

• Sluit de stekker aan op het elektriciteitsnet.

Vul de pomp met water bij de drukaansluiting.

Alle afsluiters in de drukleiding (spuitmonden, kleppen enz.) moeten tijdens het spuiten volledig geopend zijn aanzuigen zodat eventuele lucht in de inlaatleiding kan ontsnappen.

- Afhankelijk van de aanzuighoogte en de hoeveelheid lucht in de aanzuigleiding kan het aanzuigen overal plaatsvinden tussen 30 seconden en 5 minuten. Als het langer duurt, moet de pomp worden bijgevuld water.

Als de pomp na gebruik weer wordt verwijderd, moet deze altijd worden bijgevuld met water aangesloten en opnieuw gebruikt.

Onderhoudsinstructies

- De pomp is in principe onderhoudsvrij. Om een lange levensduur te garanderen, raden wij echter aan regelmatige controles en verzorging.

Waarschuwing!

Schakel vóór elk onderhoud de pomp uit en haal de stekker uit het stopcontact.

Als de pomp langere tijd niet wordt gebruikt of tijdens de wintermaanden moet worden verwijderd, spoel deze dan af uit met water, maak hem volledig leeg door beide ontluchtingspluggen los te draaien en laat hem drogen.

Bij kans op vorst moet de pomp volledig geleegd worden.

- Controleer na lange stilstand of de rotor correct draait door de pomp kort aan en uit te zetten.

Als de pomp verstopt raakt, sluit dan de drukleiding aan op de waterleiding en verwijder de inlaat slang. Open de waterleiding, schakel de pomp meerdere keren in gedurende ca. 2 seconden, de meeste verstoppingen kunnen op deze manier worden verwijderd.

Schuld

Motor wil niet starten

Oorzaak	Remedies
Geen netspanning	Controleer de spanning
Pomprotor geblokkeerd - thermostaat uitgeschakeld	Demonteer en reinig de pomp

Geen inname

Oorzaak	Remedies
Inlaatklep staat niet in water	Binnenste inlaatklep in water
Pompkamer zonder wateraansluiting	Vul water in de inlaat
Lucht in de aanzuigleiding luchtdicht	Zorg ervoor dat de inlaatleiding strak zit
Inlaatklep lekt	Inlaatklep reinigen
Zeef (inlaatklep) geblokkeerd	Schone zeef
Max. Zuighoogte overschreden	Controleer de zuighoogte

Onvoldoende bezorgsnelheid

Oorzaak	Remedies
Zuighoogte te hoog	Controleer de zuighoogte
Zeef vuil	Schone zeef
Waterpeil daalt snel	Dompel de inlaatklep dieper onder
Pompprestaties verminderd door verontreinigingen	Pomp reinigen en slijtage vervangen

Thermostaat schakelt pomp uit

Oorzaak	Remedies
Motor overbelast - wrijvingveroorzaakt door te hoge stoffen Voorkom inname van vreemde	Pomp demonteren en reinigen.bodz-stoffen (filter).

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
