Type product	Muurbeugel voor split airconditioner
Model	E043C-H
Afmetingen (L x D x H)	850 x 430 x 600 mm
Maximale belasting	200 kg (441 lb)
Materiaal	Robuust staal
Gebruik	Beugel voor buitenunit van split airconditioner
Inhoud van de verpakking	Frame (1), verticale paal (4), steunpaal (2), basis (4), bouten M8x25mm (4), zelfborgende moeren M8 (12), blindmoeren M8 (8), veerringen M8 (8), ringen M8 (24), steeksleutel 10-13 (2), bouten M8x16mm (4), expansiebouten M8x70 (4), pluggen (4), handleiding (1)
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (VS)	Sanven Technology Ltd, Rancho Cucamonga, CA
Importeur (Australië)	SIHAO PTY LTD, Astwood NSW
Garantie	Elektronisch garantiecertificaat inbegrepen, neem contact op met VEVOR
Veiligheid	Respecteer de maximale belasting; niet als speelgoed gebruiken; lees de handleiding voor gebruik
Onderhoud	Reinigen met een vochtige doek; controleer regelmatig de bevestigingen
Compatibele modellen	E043C-H, E043C-1, E045C-H
Repareerbaarheid	Reserveonderdelen verkrijgbaar via VEVOR; online technische ondersteuning

Veelgestelde vragen - E043C-H Vevor

Wat is het maximale gewicht dat deze Vevor E043C-H muurbeugel kan dragen?

De Vevor E043C-H muurbeugel kan een maximale belasting van 200 kg (441 lb) dragen. Overschrijd deze limiet nooit om valrisico te voorkomen.

Is deze beugel compatibel met alle split airconditioners?

Deze beugel is ontworpen voor buitenunits van split airconditioners. Controleer voor aankoop de afmetingen en het gewicht van uw apparaat. De compatibele modellen zijn E043C-H, E043C-1 en E045C-H.

Hoe installeer ik de Vevor E043C-H beugel?

De installatie verloopt in meerdere stappen: plaats de voetplaten in de verticale palen, monteer het frame met de 4 palen, bevestig de bases aan de vloer met de expansiebouten, en plaats de plug op de steunpaal. Raadpleeg de handleiding voor details.

Welke gereedschappen zijn nodig voor de montage?

De verpakking bevat een steeksleutel 10-13. U heeft ook een boormachine nodig voor de expansiebouten. Andere gangbare gereedschappen zoals een waterpas kunnen handig zijn.

Wordt de beugel geleverd met ankerbouten voor de vloer?

Ja, de verpakking bevat 4 expansiebouten M8x70 mm en 4 pluggen voor een stevige vloerbevestiging.

Kan ik deze beugel aan een muur gebruiken?

Dit model is ontworpen als vloersteun, niet voor wandmontage. Het rust op een stabiele basis. Zoek voor wandmontage een ander geschikt Vevor product.

Wat is de garantie van dit product?

Vevor biedt een elektronisch garantiecertificaat. Neem bij vragen contact op met de technische ondersteuning via www.vevor.com/support.

Wordt de beugel geleverd met instructies in het Frans?

Ja, de bijgeleverde handleiding is in het Frans. U kunt ook een PDF-versie downloaden op notice-facile.com.

Hoe onderhoud ik de beugel om de duurzaamheid te waarborgen?

Reinig de beugel regelmatig met een vochtige doek. Controleer periodiek de staat van de bevestigingen en draai ze indien nodig aan. Vermijd langdurige blootstelling aan vocht.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met Vevor via hun website of per e-mail. Houd uw bestelnummer en de referentie van het ontbrekende onderdeel bij de hand. De klantenservice stuurt u het onderdeel.

GEBRUIKSAANWIJZING E043C-H Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen aan te bieden. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt, geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen bij ons vergeleken met de grote topmerken en betekent niet per se dat u op alle categorieën van tools die wij aanbieden bespaart. U wordt vriendelijk verzocht om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst, of u daadwerkelijk bespaart ten opzichte van de grote topmerken.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het product bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen en

Het niet opvolgen van de instructies kan persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

Vermijd dat kinderen het product gebruiken. Dit product is geen speelgoed. Laat kinderen er niet mee spelen.

No.	Naam	Afbeelding	I bes van het
A	Kader		1
B	Verticale paal	###	4

VEVOR®

TOUGH TOOLS, HALF PRICE

MINI SPLIT STAND

MODEL: E043C-H, E043C-1, E045C-

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op.

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u gaat werken. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is onderworpen aan het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

C	Steunpaal		2
D	Baseren		4
Ik	Bout M8*25mm	[CZZ7]	4
F	Zelfborgende moerM8		12
G	Dopmoer: M8		8
H	Veerring: M8		8
I	Ring: M8	[KSGT]	24
J	steeksleutel: 10-13		2
Ik	Bout: M8*16mm		4
Ik	Expansieschroeven: M8*70		4
N	Bufferpad		4
M	Handmalig	[62ST]	1

MONTAGE-INSTRUCTIES

Stap 1: Plaats de voetplaat in de verticale paal (B) en monteer de bevestigingsmiddelen.

Stap 2: Herhaal stap 1 en voltooi de installatie van de verticale palen.

Stap 3: Installeer het frame (A) met 4 verticale palen.

Stap 6: Bevestig de installatiepositie en markeer de gatenposities, boor vervolgens gaten. Hamer de plastic buis van de expansieschroef (L) in het gat. Zet de expansieschroef vast met de basis.

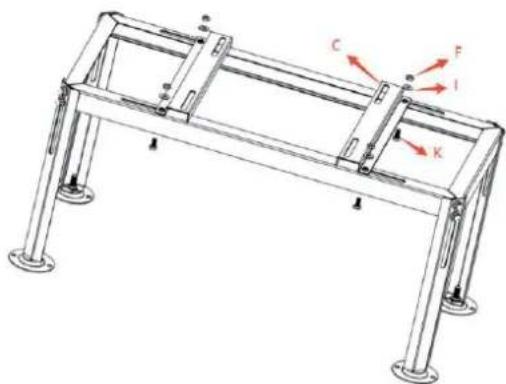

Stap 4: Installeer de steunpalen (C) op het frame.

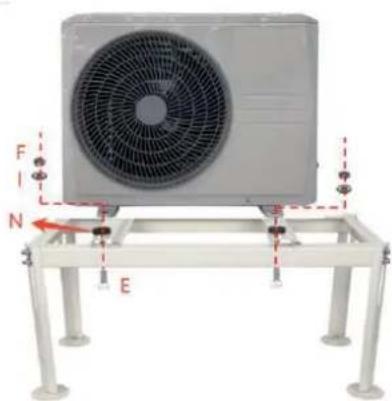

Stap 5: Plaats de buffermat (N) op de steunpaal en bevestig de bufferdeel.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
