RD-10 - Elektrische zaag Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische wapeningsschaar
Merk	Vevor
Model	RD-10
Vermogen	1100 W
Brutogewicht (GW)	5,75 kg
Nettogewicht (NO)	6,4 kg
Snijsnelheid	≤ 16 seconden
Maximale diameter wapeningsstaaf	40 mm
Minimale diameter wapeningsstaaf	4 mm
Voeding	220-240 V ~ 50 Hz of 120 V ~ 60 Hz
Standaard zaagblad	Diameter 127 mm, dikte 1,6 mm, 24 tanden
Belangrijkste functies	Knippen van wapeningsstaven, draadstangen, buizen, leidingen en kanalen
Vereiste persoonlijke beschermingsmiddelen	Veiligheidsbril, stofmasker, veiligheidsschoenen, helm, gehoorbescherming
Aanbevolen veiligheidsvoorziening	Aardlekschakelaar (RCD) bij vochtige omgeving
Inhoud van de verpakking	1 zaag met gemonteerd zaagblad, 1 verwijderbare zijhandgreep, 1 set inbussleutels, 1 extra zaagblad, 1 gebruikshandleiding
Onderhoud en reiniging	Regelmatig de spanen onder de snijplaat reinigen, de spanenopvangzak legen wanneer deze voor 2/3 gevuld is
Vervangen van het zaagblad	Verwijder het deksel (4 schroeven) en draai de 4 centrale bouten los; gebruik de meegeleverde nieuwe schroeven van het vervangende zaagblad
Gebruikstemperatuur omgeving	Van 0 °C tot 40 °C
Gebruiksverboden	Niet gebruiken in regen of sneeuw, noch in explosieve atmosfeer of in de buurt van brandbare stoffen
Reparaties	Laat repareren door een gekwalificeerde reparateur met identieke reserveonderdelen

Veelgestelde vragen - RD-10 Vevor

Welke materialen kan ik snijden met de Vevor RD-10 zaag?

De zaag is ontworpen om wapeningsstaven (staal), draadstangen, koperen buizen, leidingen en kanalen te snijden tot 40 mm diameter voor wapeningsstaven.

Hoe vervang ik het zaagblad van de RD-10 zaag?

Koppel het gereedschap los, verwijder de 4 schroeven van het zaagbladdeksel, draai vervolgens de 4 centrale bouten los. Installeer het nieuwe zaagblad met de meegeleverde nieuwe schroeven en monteer het deksel terug.

Kan ik de zaag gebruiken in de regen of sneeuw?

Nee, de zaag is niet waterdicht. Gebruik in regen of sneeuw verhoogt het risico op elektrische schokken. Gebruik altijd op een droge plaats en uit de buurt van weersinvloeden.

Wat is de voedingsspanning van de RD-10 zaag?

De zaag is verkrijgbaar in twee versies: 220-240 V ~ 50 Hz en 120 V ~ 60 Hz. Controleer het typeplaatje van uw apparaat om de spanning te bevestigen.

Hoe onderhoud ik de zaag om de levensduur te waarborgen?

Reinig regelmatig de spanen onder de snijplaat, leeg de spanenopvangzak wanneer deze voor 2/3 gevuld is, en controleer de staat van het zaagblad elke 4 tot 8 gebruiksuren.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd een veiligheidsbril, een stofmasker, veiligheidsschoenen, een helm en gehoorbescherming om letsel te voorkomen.

Is de zaag geschikt voor het snijden van non-ferro metalen?

Ja, het kan non-ferro metalen zoals koper snijden, maar het standaard zaagblad (24 tanden) is ideaal voor ferrometalen. Gebruik indien nodig een geschikt zaagblad voor non-ferro.

Wat te doen als de zaag niet start?

Controleer of de stekker goed is aangesloten, of de schakelaar in de aan-stand staat (druk op de vergrendelknop en vervolgens op de trekker). Als het probleem aanhoudt, laat het gereedschap repareren door een gekwalificeerde reparateur.

Kan ik een verlengsnoer gebruiken met de RD-10 zaag?

Ja, gebruik een verlengsnoer geschikt voor buitengebruik en met voldoende doorsnede om spanningsval te voorkomen. Overschrijd de door de fabrikant aanbevolen lengte niet.

Waar kan ik vervangende zaagbladen vinden voor de RD-10 zaag?

De vervangende zaagbladen (diameter 127 mm, dikte 1,6 mm, 24 tanden) zijn verkrijgbaar bij uw Vevor-distributeur of op de website www.vevor.com.

GEBRUIKSAANWIJZING RD-10 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. Bespaar de helft, 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

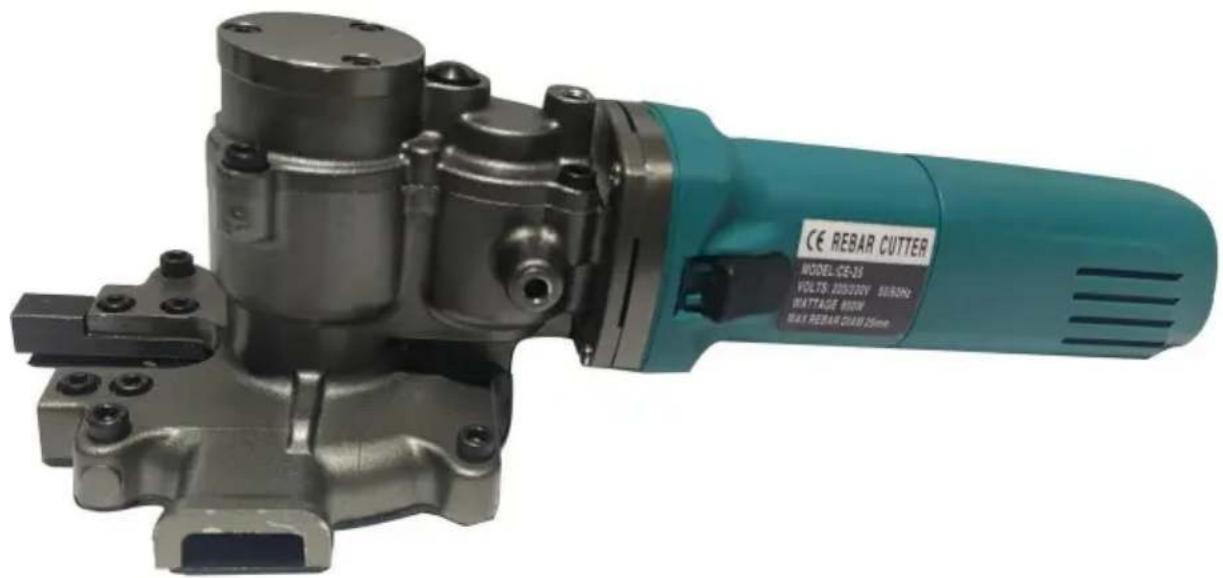

Wapening Snijzaag

MODEL: RD-10

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

PARAMETERLIJST

Model	NRB-22
Wattage(W)	1100
GW (kg)	5,75
NW (kg)	6.4
Snijsnelheid Max	y16s
Wapening	40 mm
Min wapening	4 mm

Opmerking: Er zijn twee versies van de spanning van het bovenstaande productmodel, respectievelijk AC220-240V 50Hz en 120V 60Hz, die het typeplaatje informatie over het product.

VEILIGHEIDSINSTRUCTIES

Doel van deze handleiding: Deze handleiding is bedoeld om gebruikers te voorzien van juiste kennis en de procedures voor bediening, onderhoud en

inspectie van het gereedschap, een multifunctionele vlakzaagmachine voor het zagen van

wapeningsstaaf, rolstaaf, staaf met volledige schroefdraad, pijp, buizen en buizen.

Onjuist gebruik van het gereedschap kan mogelijk tot een ernstig ongeval leiden. Lees daarom altijd eerst deze gebruiksaanwijzing voordat u het gereedschap gebruikt, om er vertrouwd mee te raken en uzelf vertrouwd te maken met het juiste gebruik, de bedieningsmethode, waarschuwingen, enz.

Veiligheidsinstructie en algemene veiligheidsregels

Waarschuwing! Lees en begrijp alle instructies. Niet alles volgen

De onderstaande instructies kunnen leiden tot elektrische schokken, brand en/of ernstige verwondingen of persoonlijk letsel.

Veiligheid op de werkplek

Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.

Bedien elektrisch gereedschap niet in explosieve atmosferen, zoals in de

aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken waardoor het stof of de dampen kunnen ontbranden.

Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.

Afleiding kan ertoe leiden dat u de controle verliest.

• De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap.

Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok.

• Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische

schok als uw lichaam geaard is.

Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat binnendringt in elektrisch gereedschap verhoogt het risico op een elektrische schok.

Maak geen misbruik van het snoer. Gebruik het snoer nooit om het gereedschap te dragen, te trekken of

het elektrisch gereedschap los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren vergroten het risico op een elektrische schok. Vervang beschadigde snoeren.

Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schok.

Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding.

Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

OPMERKING: De term aardlekschakelaar (RCD) kan worden vervangen door de term aardlekschakelaar (GFCI) of aardlekschakelaar

(ELCB).

Persoonlijke veiligheid

- Draag altijd oogbescherming. Er moet voor worden gezorgd dat er geen spanen ontstaan die andere werknemers in hetzelfde gebied raken.

- Blijf alert, let op wat u doet en gebruik uw gezond verstand

bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermende uitrusting zoals een stofmasker, antislipveiligheidsschoenen, een veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden worden gebruikt, zal het persoonlijk risico verminderen

op verwondingen. • Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stroombron en/of accu aansluit, oppakt of

het gereedschap draagt. Elektrisch gereedschap dragen met uw vinger op de schakelaar of elektrisch gereedschap waarvan de schakelaar is ingeschakeld, lokt ongelukken uit.

Verwijder eventuele afstelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt.

Dit kan leiden tot persoonlijk letsel als gevolg van een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd. • Reik

niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenwicht blijft. Dit

zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties. •Kleed u maar behoren. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang

haar kan vast komen te zitten in bewegende delen.

• Als er apparaten aanwezig zijn voor de aansluiting van stofafzuiging en -opvang

Zorg ervoor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Gebruik van stofinzameling kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers. • Forceer

het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing.

Het juiste elektrische gereedschap zal het werk beter en veiliger uitvoeren in de snelheid waarvoor het geschikt is ontworpen.

• Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk

elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.

Koppel de stekker los van de stroombron en/of de accu

het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt, of

elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van

het per ongeluk starten van het elektrisch

gereedschap. -Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat het niet toe

personen die niet bekend zijn met het elektrische gereedschap of met deze instructies voor de bediening ervan

elektrisch

gereedschap. • Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende

onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden

operatie. Indien beschadigd, laat het elektrische gereedschap dan repareren voordat u het gebruikt. Veel

ongelukken worden veroorzaakt door slecht onderhouden elektrisch

gereedschap. Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met

scherpe snijranden zullen minder snel vastlopen en zijn gemakkelijk te controleren. • Gebruik

het elektrisch gereedschap, de accessoires en gereedschapsbits enz., in overeenstemming met

deze instructies, rekening houdend met de arbeidsomstandigheden en de werkzaamheden

uit te voeren. Gebruik van het elektrische gereedschap voor andere werkzaamheden dan deze

bedoeld, kan tot een gevaarlijke situatie leiden.

Dienst

Laat uw elektrisch gereedschap uitsluitend onderhouden door een gekwalificeerde reparateur

identieke vervangingsonderdelen. Dit zal ervoor zorgen dat de veiligheid van de machine

gereedschap worden onderhouden.

Inhoud van het snijkantzaagpakket

Wanneer u de snijkantzaag koopt, opent u de draagtas en controleert u

de inhoud op het volgende:

CE-25-pakket

1. CE-25 Snijkantzaag met snoer en gemonteerd blad: 1 eenheid 2. Afneembare zijhandgreep en spaanopvangbevestiging: 1 eenheid 3. Inbussleutels voor het verwijderen en installeren van het mes: 1 eenheid 4. Extra zaagblad: 1 eenheid 5. Bedieningshandleiding: 1 exemplaar

Functies en toepassingen

In dit gedeelte worden de functies, toepassingen, serviceomgeving en andere aspecten van de snijkantzaag beschreven. De snijkantzaag is een krachtgereedschap ontwikkeld voor het snel en efficiënt snijden van diverse ferro- en non-ferromaterialen. Dit multifunctionele gereedschap kan door verschillende mensen worden gebruikt; het primaire ontwerp was echter voor vlak snijden of vrij snijden van wapeningsstaven, spiraalstaven en staven met volledige schroefdraad die in de constructie worden gebruikt in de industrie.

Toepassing van het gereedschap. Feitelijke toepassingsgebieden van de snijkantzaag zijn als volgt:

CE-25

3/8" tot 1" of 10 mm tot 25 mm wapeningsstaven klasse 60 (wapeningsstaven), pijp tot 1/2" binnendiameter, koperen waterleiding met een buitendiameter van 1", buizen met een buitendiameter van 1", 1" leiding, 1" vierkant stalen buizen en staven, en tot 1" buitendiameter met volledige schroefdraad of spiraalstaaf.

Gebruiks- en opslagregels. Om de tool optimaal te kunnen gebruiken, moet de gebruiker na voltooiing van het werk volledig vertrouwd zijn met de zaag, de zaagbladen en de opslagprocedures.

Specificaties

Het elektrische gereedschap is een multifunctionele zaag met een gesloten beschermkap en speciale snijmogelijkheden. De specificaties van de hoofdeenheid zijn als volgt.

Standaardmes: (beste voor ferrometalen)

De CE-25 worden geleverd met (2) mes diameters van 5'' (127 mm) x 1,6 mm dikte, 24 tanden met lasergelaste flens voor montage op Cutting Edge Zaag spindel. Het maximale bladtoerental bedraagt 2.000.

Operatie

Controle en Voorbereiding van de werkomgeving: Controleer het volgende voordat u de snijkantzaag gebruikt. Volg altijd de instructies en verboden voorwerpen.

Controle van de weersomstandigheden, niet gebruiken bij regen of sneeuw:

GEVAAR: De snijkantzaag is geen waterdichte machine

hulpmiddel. Als het nat wordt, kan het stroombronsysteem defect raken of kan het systeem defect raken en de bediener kan een elektrische schok krijgen. Gebruik deze zaag nooit buitenshuis, op gebouwen of onder daken wanneer het regent of sneeuwt,

regen of sneeuw komt vrij binnen. Niet gebruiken waar water zich ophoopt of waar water spat.

Gebruiksaanwijzing

Pas de positie van de achterste handgreep aan, zodat u het gereedschap comfortabel vast kunt pakken. (De achterkant van de handgreep verandert van positie met de knop bovenop de handgreep.)

Plaats de voorste handgreep in het montagegat dat de beste grip biedt. Naar

bedien de trekker, druk de trekkervergrendelknop in (aan de zijkant van het gereedschap)

en haal vervolgens de trekker over om de zaag te starten. Start de zaag voordat u gaat zagen en oefen vervolgens een lichte druk uit terwijl u door de snede vooruit beweegt.

GEVAAR: Gevaar voor elektrische schokken. Het negeren van deze waarschuwing kan leiden tot gevaar voor elektrische schokken

leiden tot de dood of ernstig letsel. Bij regen of sneeuw niet bedienen

buiten of binnen waar regen of sneeuw vrijelijk of in extreme mate binnendringt temperaturen.

Niet gebruiken bij hoge temperaturen, vochtigheid of extreem koud

temperatuuromstandigheden. Het gereedschap is ontworpen voor gebruik onder een toegestane grens omgevingstemperatuur van 0 tot 100°F . Werking bij hogere temperatuur

kan ertoe leiden dat de hoofdeenheid van het gereedschap oververhit raakt. Werking bij hoge temperatuur bij een hoge luchtvochtigheid kan het gereedschap defect raken als gevolg van condensatie.

Gebruik de snijkantzaag ook niet op zeer koude plaatsen of binnen

koelkasten waar de temperatuur onder het vriespunt ligt.

Controleer de staat van uw werkplek

Controleer voordat u het gereedschap gebruikt of de toestand van de werkplek als volgt is; is de werkplek vrij van vreemde voorwerpen, puin, water, ijs, sneeuw, elektrische kabels en overmatig stof? Is de vloer vrij van obstakels? Is er voldoende ventilatie? Is de werknemer goed geïsoleerd van de grond? Volg de bedieningsinstructies en vermijd verboden items.

Verwijder gevaarlijke stoffen

Omdat het gereedschap een elektrisch gereedschap is, kan het vonken veroorzaken en een explosie of brand veroorzaken als het wordt gebruikt in de buurt van gasflessen, verdunners, explosieve en andere gevaarlijke stoffen of op een plaats gevuld met ontvlambaar gas, enz. Gebruik het gereedschap niet op plaatsen waar dergelijke gevaarlijke stoffen aanwezig zijn.

GEVAAR: Kan een explosie of brand veroorzaken. Het negeren van deze

waarschuwing kan de dood of ernstig letsel veroorzaken. Gebruik het gereedschap nooit op plaatsen gevuld met brandbaar gas of in de buurt van gevaarlijke stoffen met een hoge brandbaarheid.

Onderhoud van het hoofdapparaat

Haal altijd de stekker van de zaag uit het stopcontact voordat u enig onderhoud uitvoert.

Maak de hele unit af en toe schoon door stof, vuil en olie te verwijderen. Verwijder af en toe de vlaksnijdende bodemplaat; verwijder vervolgens alle snijspanen die achterblijven in het gebied waar het snijblad draait.

Het wordt ook aanbevolen om het snijblad te verwijderen en te inspecteren op materialen die niet uit het spanenuitlaatgebied komen. Dit dient na 4-8 uur gebruik te worden gedaan. De meeste snijspanen komen normal gesproken uit het spanenuitlaatgebied en in de opvangzak voor snijspanen. Het wordt aanbevolen om de opvangzak voor snijspanen te legen wanneer deze voor 2/3 gevuld is met gesneden materiaal.

CE-25-mes

Het blad voor de CE-25 snijkantzaag moet worden vervangen wanneer de

Het mes is bot of afgebroken en er is sprake van een merkbare toename van de snijtijd

heeft plaatsgevonden.

Om het mes te vervangen, verwijdert u de schroeven waarmee de mesafdekking vastzit

Lichaam (4). Verwijder het deksel en draai de (4) bouten los waarmee het mes vastzit

de naaf. De vervangende messen die u aanschaft, zijn voorzien van nieuwe schroeven

worden gebruikt bij het installeren van het nieuwe mes. Zorg ervoor dat wanneer u verwijdert

het mes, u de kop reinigt van eventueel metaalafval dat niet is ontsnapt

het gereedschap.

Raadpleeg uw distributeur voor meer informatie.

Algemene waarschuwingen bij gebruik

Hieronder worden de algemene waarschuwingen voor het bedienen van het gereedschap beschreven. Neem altijd de waarschuwingen in acht die bij elk item worden vermeld.

Druk niet op de bedieningsschakelaar als het gereedschap op iemand gericht is.

Als u het gereedschap bedient terwijl u iemand vasthoudt, kan dit letsel veroorzaken door contact met het mes.

• Gebruik de snijkantzaag niet voor doeleinden waarvoor deze niet bedoeld is. Gebruik het gereedschap niet om te tillen of te hameren, enz. Gebruik dit gereedschap alleen voor snijden. Anders kan de hoofdeenheid kapot of beschadigd raken, waardoor

letsel ontstaat.

Fabrikant: Shanghaiuxinmuyeyouxianggsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
