GEBRUIKSAANWIJZING EPIH 5120 QLIMA

Lees de veiligheidsmaatregelen voordat u het apparaat gebruikt en installeert. Om overlijden of letsel van de gebruiker, andere mensen en eigendommen te voorkomen, moeten de volgende instructies worden gevolgd. Onjuiste bediening als gevolg van het negeren van instructies kan de dood, letsel of schade tot gevolg hebben.

Lees deze handleiding zorgvuldig door voordat u uw nieuwe product installeert of gebruikt. Zorg ervoor dat u deze handleiding bewaart voor toekomstig gebruik.

Uitleg van de woorden/symbolen van waarschuwing, voorzichtigheid, gevaar

⚠ WAARSCHUWING	geeft aan dat onjuiste behandeling dramatische gevol-gen kan hebben, zoals de dood, ernstig letsel, enz.
⚠ VOORZICHTIGHEID	dit symbool geeft de mogelijkheid van materiële schade of ernstige gevolgen aan
∅ GEVAAR	geeft aan dat verkeerd gebruik zeker tot een gevaar-lijke/levensbedreigende situatie zal leiden.

Het apparaat moet worden geïnstalleerd en gebruikt in overeenstemming met de nationale en lokale wetgeving en de regelgeving van de Europese Unie.

WAARSCHUWING

• EDit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik door een persoon die verantwoordelijk is voor hun veiligheid.
• Er moet toezicht gehouden worden op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. Kinderen mogen niet met het apparaat spelen.
• Er moet toezicht gehouden worden op kinderen als ze in de buurt van het apparaat komen. Kinderen ouder dan 7 jaar en personen met verminderde fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, kunnen het apparaat gebruiken als ze onder toezicht staan of instructies hebben gekregen om het op een veilige manier te gebruiken en de risico's begrijpen.
• Kinderen mogen niet zonder toezicht schoonmaken of gebruikersonderhoud uitvoeren.
• Om oververhitting te voorkomen, mag u het apparaat niet afdekken.
• Plaats het apparaat niet direct onder een stopcontact.
• Gebruik het apparaat niet als de panelen beschadigd zijn.
• Gebruik dit apparaat niet in de buurt van een bad, douche of zwembad
• Gebruik dit apparaat niet als het gevallen is.
• Gebruik het apparaat niet als het zichtbare schade vertoont.
• Gebruik dit apparaat op een stabiel, horizontaal oppervlak of bevestig het aan de muur, indien nodig.
• De installatie moet worden uitgevoerd in overeenstemming met de installatie-instructies. Onjuiste installatie kan waterlekken, elektrische schokken of brand veroorzaken.
• Gebruik voor de installatie uitsluitend de meegeleverde accessoires en onderdelen en het aangegeven gereedschap.
• Het apparaat moet vrij worden gehouden van obstakels om een goede werking te garanderen en veiligheidsrisico's te beperken.
• Verander de lengte van het netsnoer niet en gebruik geen verlengsnoer om het apparaat van stroom te voorzien.
• Deel geen enkel stopcontact met andere elektrische apparaten. Een ontoereikende elektriciteitsvoorziening kan brand of een elektrische schok veroorzaken.
• Dit apparaat mag alleen worden gebruikt voor het verwarmen van woonruimtes bin-

nenshuis en in woonhuizen. Installeer het alleen in woonhuizen, binnenshuis en op een droge plaats. Blootstelling aan water kan kortsluiting in elektrische componenten veroorzaken.

• Installeer het apparaat niet op een locatie waar het kan worden blootgesteld aan brandbaar gas, aangezien dit brand kan veroorzaken.
• Als het apparaat wielen heeft om beweging te vergemakkelijken. Zorg ervoor dat u de wielen niet op dikke tapijten gebruikt of over voorwerpen rolt, omdat dit tot kantelen kan leiden.
• Gebruik geen apparaat dat gevallen of beschadigd is. Breng het apparaat terug naar een erkend servicecentrum voor onderzoek en/of reparatie of verwijdering.
• Raak het apparaat niet aan met natte of vochtige handen of op blote voeten.
• Als het apparaat tijdens gebruik omvalt of horizontaal wordt geplaatst, schakel het dan uit en trek onmiddellijk de stekker uit het stopcontact. Inspecteer het apparaat visueel om er zeker van te zijn dat er geen schade is en wacht 24 uur. Als u vermoedt dat het apparaat beschadigd is, neem dan contact op met een technicus of de klantenservice voor hulp.
• Tijdens onweer moet u de stroom uitschakelen om schade aan het apparaat door bliksem te voorkomen. Uw apparaat moet zodanig worden gebruikt dat het beschermd is tegen vocht, b.v. bijv. condensatie, waterspatten, enz. Plaats of bewaar uw apparaat niet op een plek waar het kan vallen of in contact kan komen met water of een andere vloeistof. Haal de stekker onmiddellijk uit het stopcontact als dit gebeurt.
• Laat reparaties en/of onderhoud uitsluitend over aan een erkende technicus.
• De frequentie en de netspanning moeten vóór de installatie worden gecontroleerd, aangezien het apparaat geaard moet zijn en moet voldoen aan de aansluitspanning aangegeven op het typeplaatje van het product.
• Gebruik geen schoonmaakmiddelen, oplosmiddelen of vergelijkbare sterke producten om het apparaat schoon te maken. Gebruik voor het reinigen een zachte doek.

⚠️ VOORZICHTIGHEID

• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicemonteur of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Vóór reinigings- of andere onderhoudswerkzaamheden moet het apparaat worden losgekoppeld van de stroomvoorziening.
• Laat het snoer niet onder tapijten lopen. Bedek het snoer niet met vloerkleden of soortgelijke bedekkingen. Laat het snoer niet onder meubels of apparaten lopen. Houd het snoer uit de buurt van verkeersgebieden en plaats het op plaatsen waar er geen struikelgevaar ontstaat.
• Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften.
• Bedek of blokkeer de inlaat- of uitlaatroosters niet.
• Gebruik dit product niet voor functies die niet in deze handleiding worden beschreven.
• Schakel de stroom uit als er zich onregelmatigheden voordoen, zoals vreemde geluiden, geuren of rook.
• Druk de knoppen alleen met uw vingers in.
• Bedien of stop het apparaat niet door de stekker in het stopcontact te steken of te verwijderen
• Draag het apparaat altijd rechtop en plaats het tijdens gebruik op een stabiele, vlakke ondergrond.
• Schakel het product uit wanneer het niet in gebruik is en haal de stekker uit het stopcontact.
• Gebruik het apparaat niet op plaatsen waar de luchtvochtigheid hoger is dan 95%.
• Stel het apparaat niet bloot aan extreme hitte, kou of direct zonlicht.
• Gebruik het apparaat niet buitenshuis.

B. VERWIJDERING VAN PRODUCTEN

In de EU geeft dit symbool aan dat dit product moet worden afgevoerd in overeenstemming met de EU WEEE-wetgeving. Gooi elektrische apparaten niet weg als ongesorteerd gemeentelijk afval, maar maak gebruik van onafhankelijke inzamelpunten. Neem contact op met uw plaatselijke overheid voor informatie over beschikbare inzamelsystemen. Als elektrische apparaten op stortplaatsen of vuilstortplaatsen worden weggegooid, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen terechtkomen, waardoor uw gezondheid en welzijn worden geschaad. Wanneer u een oud apparaat vervangt door een nieuw apparaat, is de winkelier wettelijk verplicht uw oude apparaat gratis af te voeren. Geef batterijen af bij plaatselijke inzamelpunten.

Monteer het apparaat in de nabijheid van een stopcontact.

In een keuken of badkamer moet de aansluitdoos minstens 25 cm boven de vloer worden geplaatst

Naast de regels in deze handleiding moet de installatie voldoen aan alle huidige Europese, nationale en lokale normen.

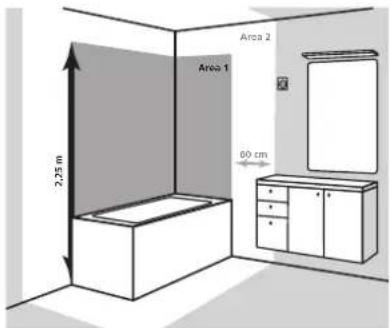

Bij het installeren van een EPIH radiator in een badkamer moeten deze instructies opgevolgd worden:

• Installeer het apparaat NOOIT in area 1.
• Installeer het apparaat NOOIT in area 2 als de gebruiker er via de douche of het bad bij kan.
• Installeer het apparaat NOOIT onder een stopcontact. Het stopcontact moet achter of naast het apparaat worden geplaatst, of onder de radiator.

Om de veiligheid van uw installatie te garanderen, dient u zich aan het volgende te houden:

• Plaats voorwerpen (meubels, stoelen) op minstens 50 cm van de voorkant van het apparaat, zodat de lucht kan circuleren;
• Zet de onderkant van het apparaat op de aanbevolen hoogte (zie onderstaande illustratie);
• Monteer eventuele planken minstens 50 cm boven de radiator;

Bevestig het apparaat aan de muur met de meegeleverde schroeven. Voor de meeste muren zijn ook ankers voor gipsplaten nodig (deze worden niet meegeleverd in het pakket) - zorg ervoor dat je de juiste ankers voor gipsplaten kiest voor jouw muur. Vraag om expertise/advies als je twijfelt.

100 mm 500 mm 250 mm

Wanneer u het apparaat aan de muur bevestigt, moet u de minimale afstanden in acht nemen die in de volgende illustratie worden aangegeven:

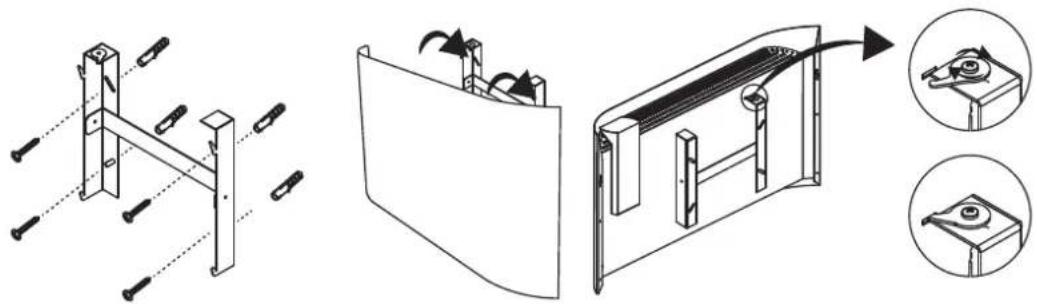

Zodra u een locatie voor het apparaat hebt gekozen, haalt u de radiator uit de verpakking. De radiator wordt geleverd met gemonteerde muurbeugel. Draai de veiligheidsstift met behulp van een schroevendraaier om de muurbeugel los te maken.

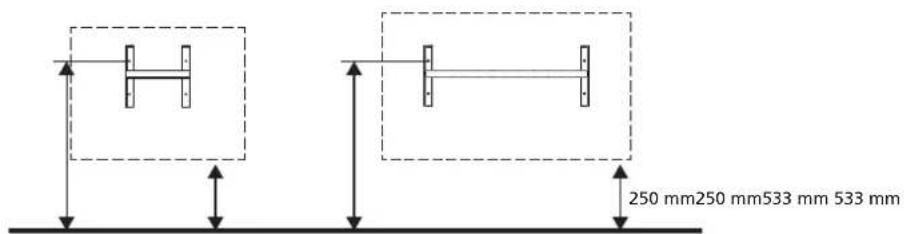

Plaats de beugel op de muur en gebruik deze als sjabloon. Zorg ervoor dat deze volledig horizontaal blijft. De volgende illustraties tonen een voorbeeld van hoe de beugel aan de muur bevestigd kan worden, afhankelijk van de gekozen afstand tot de vloer (min. 250 mm).

250 mm 250 mm 533 mm 533 mm

Zodra het apparaat is bevestigd, gebruikt u een schroevendraaier om de veiligheidsstift te draaien totdat deze in het lipje zit en draait u de schroef vast.

De technische kenmerken van uw radiator staan op het typeplaatje. Noteer deze voordat u het apparaat installeert of service na verkoop aanvraagt.

De aansluiting op het elektriciteitsnet moet worden uitgevoerd in overeenstemming met:

- De spanning die op dit label staat aangegeven;

- De conventionele kleuren:

- Blauw: neutraal

- Bruin: fase

Het apparaat moet gevoed worden met een 230V - 50Hz stroomvoorziening.

Verbinding met aarde is verboden.

Als de voedingskabel beschadigd is, moet deze door de fabrikant, diens klantenservice, of een vergelijkbaar gekwalificeerd persoon worden vervangen om gevaar te voorkomen..

E. GEBRUIK

DE RADIATOR INSCHAKELEN

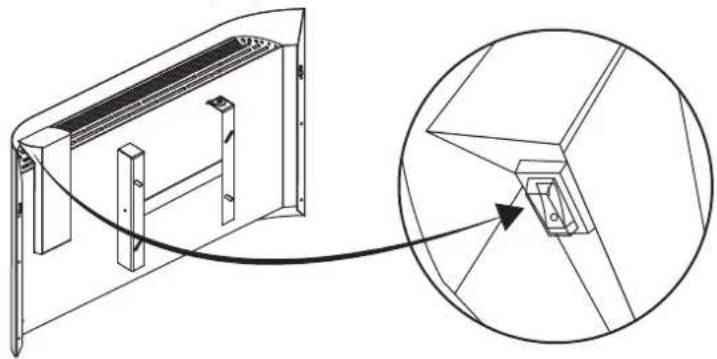

De radiator is uitgerust met een schakelaar die zich aan de rechterkant van de regelkast bevindt. De radiator wordt geleverd met de schakelaar in stand I (aan).

De zes toetsen, die aan de rechter- en linkerkant van het scherm te zien zijn, kunnen geactiveerd worden door erop te drukken.

1. De Aan/Uit-toets: kan worden gebruikt om het apparaat aan of uit te zetten. En kan ook worden gebruikt om bepaalde procedurehandelingen te valideren of te bevestigen.

2. De MODE-toets wordt gebruikt om van de ene bedrijfsmodus naar de andere te gaan door er kort op te drukken, de betreffende modus wordt op het scherm getoond.

3. Pijltjestoetsen kunnen gebruikt worden om verschillende waarden te verhogen of te verlagen, zoals temperatuur, tijd enz.

4. De ECO-toets is een snelkoppeling om de huidige ingestelde temperatuur in de handmatige modus met 3°C te verlagen. Het is een goede optie voor korte afwezigheid of als vaste temperatuur tijdens de nacht.

Opmerking: De snelkoppeling ECO kan alleen worden ingeschakeld als het apparaat in de handmatige modus staat. U kunt de eco-temperatuur ook verhogen of verlagen door op de pijltjestoetsen omhoog of omlaag te drukken.

1. De PROG-toets verschijnt direct bij de programma-instellingen. Op het scherm vindt u ook verschillende pictogrammen met waardes.

Hier volgt een korte beschrijving van de pictogrammen en algemene informatie die gevonden kan worden:

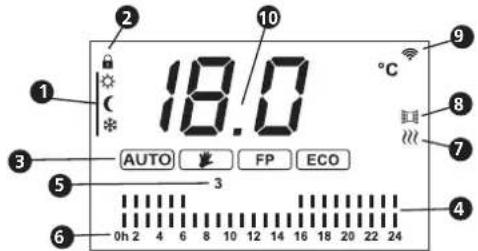

INSTRUCTIES DISPLAYBEDIENING

18.0 AUTO FP ECO 0h 2 4 6 8 10 12 14 16 18 20 22 24 °C ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

1. Pictogrammen behorend bij de temperatuur-modus: comfort, eco of vorstbeveiliging
2. Om veiligheidsredenen zijn de toetsen vergrendeld
3. Bedrijfsmodus
4. Programma om de temperatuur in te stellen
5. Programma daginstelling
6. Programma tijdinstelling
7. Pictogram verwarming
8. Open-raam-detector is geactiveerd
9. Wifi-signaal
10. Ingestelde temperatuur

SELECTEER WERKMODI

EPIH apparaten hebben twee werkmodi, druk op de MODE knop (aan de linkerzijde van het thermostaatpaneel) om de werkmodus te wijzigen. Controleer eerst of de thermostaat is ingeschakeld.

Wanneer u op de MODE-toets drukt, geeft het display twee opties weer:

1. AUTO-modus AUTO Door deze modus te selecteren, varieert de ingestelde temperatuur automatisch volgens een vooraf gedefinieerde instelling op basis van 3 temperaturen (comfort, eco of vorstbeveiliging). Balken op het display geven de programmering van de temperatuur per uur en per dag aan.
2. Manual. Door deze handmatige modus te kiezen, wordt een vast ingestelde temperatuur geselecteerd, die niet zal veranderen tenzij u dat wilt.

SELECTEER HANDMATIGE MODUS

Door op de MODE-toets te drukken, gaat u van de automatische modus naar de handmatige modus (Manual). Als u op de knop MANUAL voor de handmatige modus drukt, verschijnt dit pictogram op het scherm: .

Met de pijltjestoetsen kan de gewenste comforttemperatuur worden geselecteerd.

Wanneer de handmatige modus is ingeschakeld, kan de spaarstand worden geactiveerd door op de ECO-knop te drukken

De temperatuur in de ECO-modus kan ook worden aangepast met behulp van de pijltjes ◆toetsen

SELECTEER AUTOMATISCHE MODUS

Druk op de MODE-toets om de automatische modus te activeren. Dit pictogram verschijnt dan op het display AUTO

Stel de programma-instellingen als volgt in:

Druk op de PROG-toets en laat hem los. De dag van de week knippert op het scherm. In het voorbeeld verschijnt het getal 4, wat betekent dat dag vier (donderdag) op het scherm staat.

Door op de pijltjestoetsen te drukken en vooruit of achteruit te gaan, kan het nummer van de dag van de week worden geselecteerd. We drukken op de toets om te bevestigen.

Zodra de dag van de week bevestigd is, begint de aanduiding voor de uren te knipperen. Deze cijfers kunnen worden gewijzigd door op de pijltjestoetsen te drukken en vervolgens met de toets te bevestigen.

Zodra de uuraanduiding bevestigd is, begint de aanduiding voor de minuten te knipperen. Deze kunnen ook worden gewijzigd door op de pijltjestoetsen te drukken en vervolgens te bevestigen met de toets.

Wanneer dit gebeurd is, schakelt het programma direct over naar de wekelijkse en dagelijkse programmering.

Als het programmeren hiervan niet direct nodig is, kunt u de MODE-toets tweemaal indrukken om dit over te slaan.

INSTELLEN VAN HET DAGELIJKSE PROGRAMMA

Er zijn drie verschillende bedrijfstemperaturen die ingesteld kunnen worden in het dagprogramma. Deze kunnen per uur worden toegewezen. Voor elk uur kunt u kiezen uit de volgende drie opties:

• Comforttemperatuur, hiervoor verschijnt er een pictogram van een zonnetje op het display. Dit wordt geselecteerd als de gewenste kamertemperatuur.
• Economy temperatuur, hiervoor verschijnt er een pictogram van de maan ( op het scherm. Dit wordt vaak 's nachts of tijdens korte afwezigheid gebruikt. Deze bedrijfstemperatuur is altijd 3 graden lager dan de comforttemperatuur.
• Vorstbeveiliging, hierbij verschijnt het pictogram van een ijskristal * op het scherm. Dit is de stand-by temperatuur, die voorkomt dat de kamertemperatuur onder 7 graden zakt.

Zodra het instellen van de datum en tijd is voltooid, kan het apparaat verder worden geïnstalleerd. Na het instellen van de tijd en datum en het besluit om naar buiten te gaan, moeten de volgende stappen worden gevolgd:

Druk op de MODE-toets, hierna begint de dag van de week op het display te knipperen. Dit kan bevestigd worden met de ☐ knop. Dan beginnen de cijfers voor het uur te knipperen, wat ook bevestigd kan worden met de ☐ , en hetzelfde gebeurt voor de minuten.

Hierdoor verschijnt de eerste dag van de week op het display. Als het de bedoeling is om dit dagprogramma te starten, kan dit bevestigd worden met de ⏻ toets. Met de pijltjestoetsen kan de gewenste dag geselecteerd worden. Wanneer de juiste dag geselecteerd is, bevestigt u deze weer.

De programmering begint bij 0 uur. Gebruik de pijltjestoetsen om te kiezen tussen de comforttemperatuur (twee streepjes), de eco-temperatuur (één streepje) of vorstbeveiliging (geen streepjes). Bevestig uw keuze met de ⏻ toets, en maak voor elk uur selecties totdat u bij 24 uur bent aangekomen. Wanneer dit bevestigd is met de ⏻ toets, verschijnt de tweede dag van de week op het display.

Dit proces kan herhaald worden voor dag 2, of u kunt ervoor kiezen om een andere dag te selecteren waarvoor een programma ingesteld moet worden.

Het programma van de ene dag kan naar een andere dag worden gekopieerd: selecteer hiervoor de kopieerfunctie door op de PROG-toets te drukken totdat ""COPY"" op het scherm verschijnt (verdere uitleg volgt hieronder).

Bevestig dat u klaar bent met programmeren met ⏻ en verlaat het programma door op de MODE-toets te drukken.

KOPIEERFUNCTIE

Zoals eerder vermeld, kunt u met deze functie een eerder geprogrammeerde dag naar een andere dag kopieren.

Begin bij het begin: zet de thermostaat aan en druk een paar keer op PROG totdat het woord "COPY" op het scherm verschijnt. Dit is de volgorde:

Wanneer ""COPY"" op het scherm verschijnt, kan met de pijltjestoetsen de dag worden geselecteerd waarvan het programma moet worden gekopieerd. Druk op de toets ⏻ om uw keuze te bevestigen.

Hierna verschijnt het woord ""to"" (naar) op het scherm. Met de pijltjestoetsen kan het nummer van de dag worden geselecteerd waar u naartoe wilt kopieren. Druk nogmaals op de toets ⏻ om te bevestigen.

TOETSVERGRENDELINGSFUNCTIE

Deze functie is handig om ongewenst verstellen van de thermostaat te voorkomen of om het gebruik ervan te beperken.

Om de thermostaat te vergrendelen, drukt u enkele seconden op zowel de MODE-toets als de pijltjestoets omhoog totdat er een klein pictogram van een hangslot op het scherm verschijnt.

Volg dezelfde stappen om de thermostaat te ontgrendelen.

Het apparaat heeft een ingebouwde sensor die een plotselinge temperatuurdaling detecteert.

Deze functie wordt geactiveerd wanneer de temperatuur in de kamer binnen 5 minuten met 3°C daalt, de kachel wordt dan automatisch uitgeschakeld. Deze functie blijft actief totdat de temperatuur stabiliseert, daarna wordt de kachel ook weer automatisch ingeschakeld.

Wanneer deze functie geactiveerd is, verschijnt er een klein pictogram van een raam op het scherm.

INSTALLATIE VAN DE WI-FI-MODUS VOOR DRAADLOOS BEHEER

De verwarming kan worden geregeld met behulp van een smartphone-app. De app communiceert het apparaat via het internet met behulp van de thuisrouter..

DRAADLOZE BEDIENING (ALLEEN BESCHIKBAAR OP SMART MODELLEN)

BASIS RF-FUNCTIES

Parameter Beschrijving
Werkfrequentie 2.400 tot 2.4835 GHz
Geleid vermogen 13 dBm tot 23 dBm
Draadloze standaard IEEE 802.11b/g/n (kanalen 1 tot 14)
Gegevensoverdrachtsnelheid 11b: 1, 2, 5.5,	11 (Mbps)11g: 6, 9, 12, 18, 24, 36, 48, 54 (mbps)11n: HT20 MC S 0 tot 7
Type antenne PCB-antenne met een piekversterking van 2,54 dBi

1. Schakel bluetooth en wifi in op je telefoon of tablet. Scan met je telefoon de QR-code App store om de app te downloaden en te installeren.
2. Open de app en meld je aan.
3. Scan de QR-code ② in de app in de hoek rechtsboven om een verwarming toe te voegen. Druk 3 seconden op de knop 'ECO' om het wifi-matchingproces te activeren.
4. Volg de instructies in de app.

1

2

OPMERKING:

Het apparaat ondersteunt alleen 2,4 GHz Wi-Fi-netwerken. Controleer uw netwerkfrequentie, neem contact op met uw internetprovider of raadpleeg de handleiding van uw draadloze router.

• Als het apparaat problemen heeft om verbinding te maken met het Wi-Fi-netwerk, is het mogelijk te ver van de router verwijderd.
- De Wi-Fi-verbinding wordt mogelijk onderbroken door het thuisnetwerk en/of de draadloze omgeving.
- De Wi-Fi-verbinding werkt mogelijk niet, afhankelijk van de internetprovider.

Zorg ervoor dat het apparaat is aangesloten op een stopcontact en in de buurt van een Wi-Fi-router staat. Het is belangrijk dat het Wi-Fi-netwerk waarmee het apparaat wordt verbonden een 2,4 GHZ-netwerk is.

Schakel bluetooth en WiFi in op je telefoon of tablet. Gebruik je telefoon om ""Smart life"" te zoeken in Google play of App store om de app te downloaden en te installeren. Volg de stappen in de app die aangeven hoe het apparaat wordt verbonden.

Als er geen wifi-netwerk beschikbaar is, kan de verwarming handmatig via het bedieningsdisplay worden bediend.

Steek eerst de hoofdkabel in het stopcontact en bedien de schakelaar rechtsboven op het apparaat.

Hierbij verklaart PVG dat het type radioapparatuur EPIH 16XX en EPIH 51XX in overeenstemming is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar op het volgende internetadres: https://www.qlima.com/ of https://www.pvg.eu/

Probleem Vermoedelijke	oorzaak Oplossing
Het apparaat wordt niet warm	Het apparaat staat in de energiebesparende modus	Op grond van thermische inertie geeft het apparaat warmte af aan de kamer; als u een hogere temperatuur wenst, zet u de temperatuur van het apparaat hoger
De kamer komt niet op de gewenste temperatuur	Onjuiste instelling van de ingestelde temperatuur	Controleer de ingestelde temperatuur op het display om te controleren of het de gewenste temperatuur is.
	Verkeerde dimensionering	Het vermogen van het apparaat is niet voldoende voor de plaats waar het geïnstalleerd is
	Niet hoog genoeg aangebracht	Controleer of het systeem op de aanbevolen hoogte is geïnstalleerd, of stel de temperatuur hoger in om te compenseren voor de door de sensor gemeten waarde
	Ingangs- en uitgangsroosters worden geblokkeerd	Plaats niets bovenop de radiator en installeer hem niet in een holte in een tussenwand
De radiator werkt niet Ingestelde temperatuur ligt onder de gemeten kamertemperatuur		Verhoog de ingestelde temperatuur van de radiator tot minimaal 1 graad boven de kamertemperatuur.
		De schakelaar van het bedieningspaneel en van de beveiliging staan omlaag
		Schakelaar staat uit Zet de schakelaar op stand I
		Programma is UIT Controleer of het ingestelde programma het juiste programma is en stel anders het gewenste programma in
De radiator maakt vlekken op de muren	Radiator bevindt zich op zeer lage hoogte	De minimale hoogte vanaf de vloer tot de onderkant van de radiator moet minimaal 25 cm zijn
	Stofophoping in het onderste rooster	Stofzuigen. Aan het begin van elke verwarmingsperiode moet het onderste gedeelte van het apparaat gestofzuigd worden
	Soort verf op de muur Verfsoorten	met een hoog rutielgehalte zullen waarschijnlijk donkerder worden
Geblokkeerde knoppen	De bedieningsknoppen reage-ren niet	Druk de knoppen MODE en pijltjestoets omhoog 3 seconden lang tegelijk in.

G. ONDERHOUD

De vloer moet schoon worden gehouden om te voorkomen dat er vlekken op de muur komen als gevolg van een convectie-effect van de verwarming.

Zorg er altijd voor dat de radiatoropeningen helemaal schoon zijn en helemaal open staan. Controleer dit wekelijks en reinig ze als de openingen niet helemaal open zijn.

Aan het begin van het stookseizoen moet de onderkant van de verwarming gestofzuigd worden. Dit is belangrijk omdat zich stof kan ophopen in het onderste rooster, wat de natuurlijke convectie van de lucht kan beïnvloeden en vlekken op de muur kan veroorzaken.

Het apparaat kan gereinigd worden met een vochtige doek of een conventioneel product.

H. GARANTIE

In dit gedeelte van de handleiding worden de garantievoorwaarden voor het door u gekochte apparaat beschreven. Scan de onderstaande QR-code die u naar de volledige informatie en uw rechten met betrekking tot de productgarantie leidt. Lees de informatie op de weblink zorgvuldig door. Als er geen garantieondersteuning voor uw land is, neem dan contact op met uw lokale dealer.

Om onnodige uitgaven te voorkomen, adviseren we dat u altijd eerst de gebruiksinstructies zorgvuldig raadpleegt. Bel het nummer van de after sales als de instructies niet tot een oplossing leidt.

Als de instructies niet voldoende zijn, raadpleeg dan de achterzijde van de handleiding voor het after-sales nummer van uw land.

I. ERP-TABEL

Contactgegevens	PVG Holding BV, Kanaalstraat 12c, 5347KM Oss, The Netherlands
Typeaanduidingen EPIH
Item Symbol Waarde Waarde Waarde	De Waarde W	Waarde Waarde	Eenheid
		Ovido EPIH 1610	Ovido EPIH 1615	Ovido EPIH 1620	Sereno EPIH 5110	Sereno EPIH 5115	Sereno EPIH 5120
Warmteafgifte
Nominale warmteafgifte	P_nom	1,000 1,500	2,000 1,000	1,500 2,000 kW	W
Minimale warmteafgifte	P_min	1,000 1,500	2,000 1,000	1,500 2,000 kW	W
Maximale continue warmteafgifte	P_max,c	1,000 1,500	2,000 1,000	1,500 2,000 kW	W
Stroomverbruik
In uitstand	P_0	0,00 W
In standby-stand	P_sm	0,46 W
In ruststand	P_idle	0,46 W
Netwerkgebonden standby-stand	P_nsm	0,46 W
Standby-stand met weergave van informatie of status		[Ja]
Seizoensgebonden energie-efficiëntie voor ruimteverwarming	ηs 96.0 %
Type warmteafgifte-regeling kamertemperatuur
Eentrapswarmteafgifte, geen regeleing van de kamertemperatuur		[Neen]
Twee of meer handmatig in te stellen trappen, geen regeleing van de kamertemperatuur		[Neen]
Met mechanische regeling van de kamertemperatuur door thermostaat		[Neen]
Met elektronische regeling van de kamertemperatuur		[Neen]
med elektronische regeling van de kamertemperatuur plus dag-tijd-schakelaar		[Neen]
Elektronishce regeling van de kamertemperatuur plus week-tijdschake-laar		[Ja]
Andere regelopties
Regeling van de kamertemperatuur, met aanwezigheidsdetectie		[Neen]
Regeling van de kamertemperatuur, met openraamdetectie		[Ja]
Optie van regeling op afstand		[Ja]
Adaptieve regeling van de start		[Neen]
Beperking van de werkingstijd		[Neen]
Zwartebolsensor		[Neen]
Zelflerende functie		[Neen]
Regelnauwkeurigheid		[Ja]
