GEBRUIKSAANWIJZING UATYA80BFC3Y1 DAIKIN

Gebruikershandleiding

Eenheid monoblok-rooftop

Manual de operación

16.1.4 Functies van de c.pCO-controller 110

17 Snelle inbedrijfstelling 111

17.1 Hoofdfuncties 111

17.2 Het apparaat aan- en uitschakelen 111

17.2.1 Het apparaat aan- en uitschakelen via het display 111
17.2.2 Het apparaat aan- en uitschakelen via een extern vrijgavesignaal 111
17.2.3 Het apparaat aan- en uitschakelen via het BMS 111

17.3 Setpoints wijzigen 112

17.3.1 Setpoints wijzigen via het display 112
17.3.2 Setpoints wijzigen via het BMS 112

17.4 Taalinstelling 112

17.5 Datum en tijd instellen 113

17.6 Tijdsintervallen instellen 113

18 Grafische aspecten van het display 114

18.1 Grafische conventies 114
18.1.1 Iconen en symbolen 114

19 De maskers 116

19.1 De maskerstructuur 116
19.1.1 Het maskermenu 117
19.2 Navigatie tussen de menu's 118
19.2.1 Info 118
19.2.2 Verzoek 118
19.2.3 Synopsis 119
19.2.4 Login 120

20 Softwarefuncties 121

20.1 Introductie 121

20.2 Beheer van de setpoints 122

20.2.1 Dynamische instelling 122

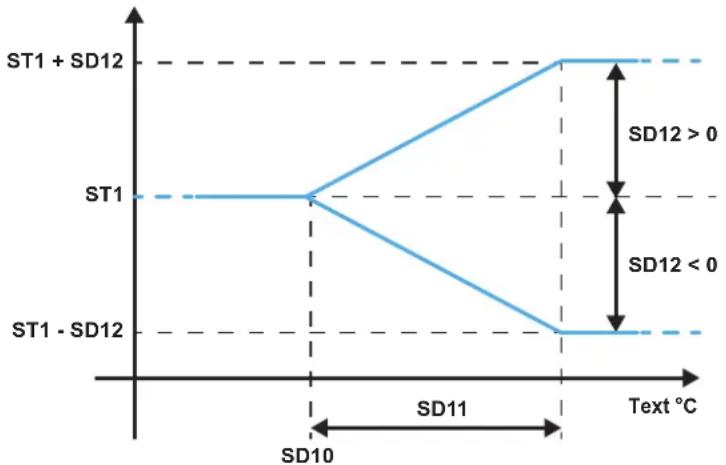

20.2.2 Dynamisch setpoint van buitenluchtsonde bij koeling 123
20.2.3 Dynamisch setpoint van buitenluchtsonde bij verwarming 124

20.3 Temperatuurregeling 125

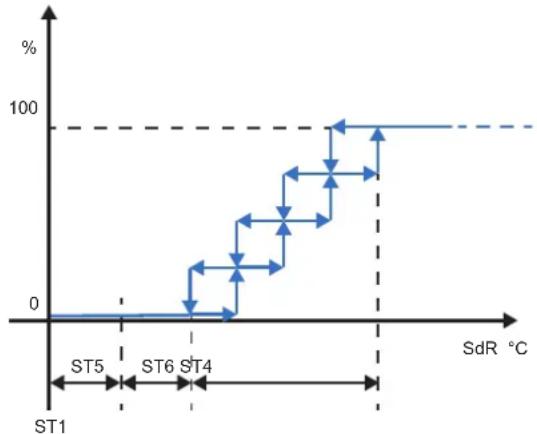

20.3.1 Temperatuurregeling bij koeling 126
20.3.2 Temperatuurregeling bij verwarming 128
20.3.3 Uitschakeling van de verwarming in functie van de buitenluchttemperatuur. 130

20.4 Vochtigheidsregeling 131

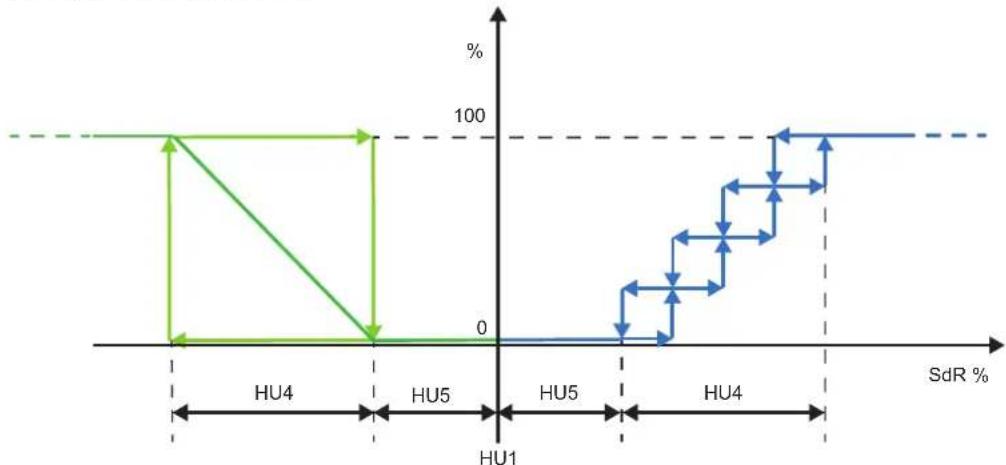

20.4.1 Relatieve-vochtigheidsregeling met proportionele regeling 132

20.5 Luchtbevochtiging 133

20.5.1 Aanvullende functies van de geïntegreerde luchtbevochtiger 133

20.6 Luchtontvochtiging 133

20.7 Regeling van de elektrische voeding 134

20.7.1 Fasevolgorde 134

20.7.2 Minimale/maximale spanning 134

20.7.3 Snelle herstart 134

20.8 Besturing van de schuifkleppen 135

20.8.1 Besturing van de schuifkleppen 136

20.8.2 Besturing van de schuifkleppen 136

20.8.3 Starten van de unit 136

20.8.4 Reiniging 136

20.8.5 Recirculatie 137

20.9 Bijverwarming 138

20.9.1 Bestuurde apparaten 139

20.9.2 Naverwarming 139

20.9.3 Activering met tijdsintervallen 140

20.1 Introductie 141

20.2 Alarmtabel 141

16.1 Algemeen

Informatie over het gebruik van deze handleiding.

Het doel van deze handleiding is om alle nodige informatie te verstrekken voor het gebruik van de controller en zijn software-applicaties in de units vermeld op het voorblad.

Deze handleiding bevat geen informatie over de installatie van de units en de bijbehorende controles en regelingen voor de eerste opstarting.

Wij danken bij voorbaat iedereen die ons meldingen toestuurt over fouten, weglatingen, secties die nadere uitleg vereisen of bewerkingen die niet zijn opgenomen in de handleiding.

16.1.4 Functies van de c.pCO-controller

De software-applicatie voor de elektronische microprocessor-controller van de c.pCO-serie is ontworpen om Rooftop-units te beheren.

Hij biedt de mogelijkheid om, via een passende configuratie, een breed assortiment units met bijbehorende specifieke functies te beheren.

Met "beheer van Rooftop-units" bedoelen we "ervoor zorgen dat alle onderdelen waaruit hij bestaat veilig kunnen werken tijdens alle gebruiksfasen".

De c.pCO-serie elektronische microprocessor-controllers omvat modules van verschillende groottes. Dankzij de flexibiliteit van de software maakt dit een optimaal gebruik mogelijk door voor elke toepassing te kiezen voor het juiste aantal vereiste in- en uitgangen.

Het c.pCO-bord is aangesloten op de verschillende modules en communiceert met hen door middel van een snelle betrouwbare veldbus.

De gebruikersinterface van de controller is een 4,3-inch kleurenaanraakscherm.

17.1 Hoofdfuncties

Hier volgen de instructies voor wijziging van de belangrijkste besturingsfuncties van de unit.

17.2 Het apparaat aan- en uitschakelen

17.2.1 Het apparaat aan- en uitschakelen via het display

Gebruik het "Aan/Uit" pictogram op het hoofdmasker voor toegang tot het masker voor starten/stoppen van de unit.

In het bovenste deel van het masker wordt de status van de unit weergegeven, in het midden staat het "Aan/Uit"-pictogram.

Door het pictogram aan te raken, verandert de status van de unit van "in werking" naar "uitgeschakeld" en vice versa.

17.2.2 Het apparaat aan- en uitschakelen via een extern vrijgavesignaal

Om de unit te kunnen aan- en uitschakelen via een extern verzoek, moet de betreffende functie werkzaam zijn.

Om het apparaat aan te schakelen, moet externe vrijgave worden afgesloten. Om het uit te schakelen, moet het worden geopend.

De externe vrijgave moet worden aangesloten op de klemmen "1" en "56" van het klemmenbord.

Om de unit te kunnen aan- en uitschakelen via een extern verzoek, moet de betreffende functie werkzaam zijn.

Om het apparaat aan te schakelen, moet externe vrijgave worden afgesloten. Om het uit te schakelen, moet het worden geopend.

De externe vrijgave moet worden aangesloten op de klemmen "1" en "2" van het klemmenbord.

De externe vrijgave moet een spanningsloos contact hebben.

17.2.3 Het apparaat aan- en uitschakelen via het BMS

Om de unit te kunnen aan- en uitschakelen via het BMS, moet de betreffende functie werkzaam zijn.

Raadpleeg het specifieke document voor BMS-beheer.

17.3.1 Setpoints wijzigen via het display

Druk in het hoofdmenu op "Setpoint" om het masker te openen met de functies die de wijziging van het setpoint mogelijk maken.

Selecteer in het submenu "Setpoint" de functie waarvoor u het setpoint wilt wijzigen.

Scroll indien nodig door de parameters totdat de setpoint-parameter verschijnt.

Selecteer de setpoint-parameter om het toetsenbordje te activeren.

Stel de nieuwe waarde in en bevestig met het groene vinkje.

De units met werkmodus-wissel hebben zowel een setpoint voor koeling "ST7" als één voor verwarming "STH7".

De waarde van het setpoint voor koeling "ST7" moet altijd groter zijn dan die voor het setpoint voor verwarming "STH7".

Als per ongeluk waarden worden ingesteld die niet aan deze voorwaarde voldoen, activeert de controller het alarm "AL183".

Het alarm "AL183" is enkel een signalering.

17.3.2 Setpoints wijzigen via het BMS

Om het setpoint te kunnen wijzigen via het BMS, moet de betreffende functie werkzaam zijn.

Raadpleeg het specifieke document voor BMS-beheer.

17.4 Taalinstelling

Druk in het hoofdmenu op "Talen" voor toegang tot de pagina's met de beschikbare talen.

Indien de gewenste taal niet wordt weergegeven op de pagina, kan deze worden opgezocht met behulp van de pijltjes.

De gewenste taal wordt geactiveerd na de selectie ervan.

17.5 Datum en tijd instellen

Scroll door het hoofdmenu totdat u "Configuraties" vindt en selecteer deze optie.

Selecteer in "Configuraties" de optie "Datum en tijd" voor toegang tot de pagina voor wijziging van de instellingen.

Time and Date 13:01 19 / 11 / 2020 04

Selecteer rechtsonder het schrijf-pictogram voor toegang tot de instelpagina.

Door de afzonderlijke groene waarden te selecteren, wordt het virtuele toetsenbord geactiveerd waarmee u nieuwe waarden kunt instellen. De waarde moet na wijziging worden bevestigd met het vinkje.

Daarna moet de instelling worden opgeslagen met het opslag-pictogram rechtsonder.

Met de linkerpijl is het mogelijk om terug te keren naar het vorige masker, zonder opslag van de uitgevoerde wijzigingen.

17.6 Tijdsintervallen instellen

De instelling van de tijdsintervallen vereist de toegang met een wachtwoord.

Scroll door het hoofdmenu totdat u "Parameters" vindt en selecteer deze optie.

Scroll door het menu "Parameters" totdat u "ES Energy saving" vindt.

Menu CF - Configuration PID - PID Parameters CO - Compressors ES - Energy saving CO - Compressors Un - Unloading

Selecteer "ES Energiebesparing" voor toegang tot de groep parameters voor instelling van de tijdsintervallen. Raadpleeg het betreffende hoofdstuk voor de logica van parameterinstelling.

Tijdens de ontwikkelingsfase van de applicatie werd bijzondere aandacht besteed aan het intuïtieve gebruik van de gebruikersinterface.

18.1 Grafische conventions

Met behulp van het aanraakscherm kunt u door de interface navigeren.

Sommige intuïtieve iconen zijn gebruikt als knoppen om gemakkelijk tussen de maskers en menu's te bladeren.

Andere eenvoudige symbolen worden gebruikt om organen en actieve functies aan te duiden.

Hier volgen de iconen die als knoppen worden gebruikt en de symbolen die aanwezig zijn op de verschillende interfacemaskers.

18.1.1 Iconen en symbolen

De iconen fungeren op het aanraakscherm als fysieke toetsen om tussen de menu's en binnen de maskers te navigeren. De volgende iconen zijn aanwezig:

"loop";

"Home" icoon voor terugkeer naar het hoofdscherm. Met de pijltjestoetsen kunt u bewegen binnen de actuele

"Info" icoon voor toegang tot de maskers met informatie over de software en het apparaat. Met de pijltjestoetsen kunt u bewegen binnen de actuele "loop";

"Uit" icoon voor toegang tot het masker voor starten of stoppen van de unit via de gebruikersinterface;

"Koud/Warm" icon voor toegang tot het masker voor de werkmodus-wissel (koeling/verwarming) via de gebruikersinterface;

"Menu" door indrukking van deze icoon vanaf het hoofdmasker gaat u naar het masker "Menu". Door indrukking van deze icoon vanaf alle andere maskers gaat u een niveau terug;

"Verzoek" icon voor toegang tot de maskers die de verschillende systeemverzoeken tonen. Met de pijltjestoetsen kunt u bewegen binnen de actuele "loop";

"Schuifkleppen" icoon voor toegang tot het masker met de werkmodus van de schuifkleppen. Met de pijltjestoetsen kunt u bewegen binnen de actuele "loop";

"Synopsis" icoon voor toegang tot het masker met het basisschema van het circuit van de unit; Door de circuitcomponenten aan te raken, krijgt u toegang tot de betreffende informatie en parameters.

Door deze icoon aan te raken, krijgt u toegang tot het alarmmenu. Als de icoon rood is, is er minstens één alarm actief; als het grijs is, is er geen alarm actief.

deze icoon aan te raken, kunt u de betreffende functie aan- of uitschakelen.

deze icoon aan te raken, kunt u naar links gaan binnen dezelfde maskerloop.

deze icoon aan te raken, kunt u naar rechts gaan binnen dezelfde maskerloop.

deze icoon verschijnt op de login-pagina na invoering van het wachtwoord. Door deze icoon aan te raken, bevestigt u het ingevoerde wachtwoord.

deze icoon verschijnt op de login-pagina na invoering van de juiste inloggegevens. Door deze icoon aan te raken, keert u terug naar de "loop" van het vorige menu terwijl de toegang met geactiveerde inloggegevens behouden blijft.

Aan de hand van de volgende symbolen kunt u de functies van het apparaat en hun status gemakkelijk begrijpen. Deze symbolen zijn:

symbol voor ventilatiefunctie, aanwezig op alle units. Een grijs symbool betekent dat de ventilatie niet werkt. Een gekleurd symbool betekent dat de ventilatie werkt.

symbol voor koelfunctie. Een grijs symbool betekent dat de koeling niet werkt. Een gekleurd symbool betekent dat de koeling werkt.

symbol voor luchtbevochtigingssfunctie. Een grijs symbool betekent dat de luchtbevochtiging niet werkt. Een gekleurd symbool betekent dat de luchtbevochtiging werkt.

symbool voor ontvochtigingsfunctie. Een grijs symbool betekent dat de ontvochtiging niet werkt. Een gekleurd symbool betekent dat de ontvochtiging werkt.

symbol duidt een actieve toegang aan tot de beschermde parameters, na login. Om toegang te krijgen tot bepaalde parameters moet u eerst het wachtwoord invoeren van het profiel waarvoor u bent geaccrediteerd.

symbool voor aansluiting van USB-stick. Het symbool verschijnt wanneer een gegevensoverdracht plaatsvindt.

symbool duidt aan dat de unit werkt als verwarming. Het symbool is gemeenschappelijk voor zowel de hoofdbron als de hulpbron. Als het symbool oranje is, betekent dit dat de hoofdbron werkt. Als het symbool geel is, betekent dit dat de hulpbron werkt. Als de symbolen grijs zijn, betekent dit dat de bronnen niet werken.

sylcool duidt aan dat de functie "totale luchtverversing" aan is.

sylcool duidt aan dat de functie "totale luchtrecirculatie" aan is.

Via de gebruikersinterface krijgt u toegang tot alle informatie en instellingen van de operationele parameters van de unit. De handleiding beschrijft hoe u toegang krijgt tot de gewenste informatie en tot de parameters voor aanpassing van de verschillende functies.

19.1 De maskerstructuur

Via de gebruikersinterface krijgt u toegang tot alle informatie en instellingen van de operationele parameters van de unit. De handleiding beschrijft hoe u toegang krijgt tot de gewenste informatie en tot de parameters voor aanpassing van de verschillende functies.

Zoals vermeld in de beschrijving van de iconen, krijgt u vanuit het hoofdmasker rechtstreeks toegang tot de belangrijkste informatie en functies. De meeste parameters en instellingen worden getoond op maskers, onderverdeeld in een hoofdmenu en verschillende submenu's.

Om gemakkelijk door de maskers van de gebruikersinterface te navigeren, wordt hieronder een hiërarchisch schema van de maskerstructuur weergegeven.

19.1.1 Het maskermenu

Vanuit het hoofdmasker, door op de Menu-icoon te drukken, krijgt u toegang tot het hoofdmenu.

In het hoofdmenu kunt u met de pijltjes-iconen door alle lagere menu's bladeren.

Toegang tot menu's op een lager niveau wordt bepaald door uw inloggegevens. Sommige niveaus hebben vrije toegang. Voor andere niveaus is het noodzakelijk om in te loggen met het profiel waarvoor u geaccrediteerd bent.

Toegang tot de verschillende menu's is mogelijk door aanraking van de gekleurde zone met beschrijving.

De maskers zijn makkelijk begrijpbaar en gebruiksvriendelijk dankzij de verduidelijkende teksten over de betreffende waarden en parameters.

19.2 Navigatie tussen de menu's

Het gebruik van de maskerstructuur helpt tijdens het navigeren tussen de menu's.

Enkele extra tips maken het gemakkelijker om de iconen te gebruiken, die fungeren als toetsen om tussen de maskers (pagina's) te navigeren.

Denk eraan dat het hoofdmasker altijd het vertrekpunt is.

Raadpleeg het hoofdstuk "Grafische conventies" voor interpretatie en gebruik van de iconen als toetsen.

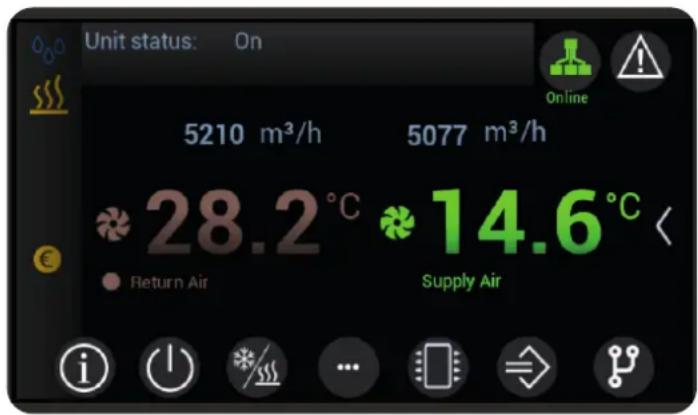

Unit status: On 5210 m³/h 5077 m³/h 28.2 °C 14.6 °C Return Air Supply Air

In het hoofdmasker zijn er, naast de iconen "Aan/Uit", ook de iconen "Info", "Verzoek" en "Synopsis" aanwezig, die directe toegang geven tot "informatieloops", en de icoon "Menu" waarmee u toegang krijgt tot het hoofdmenu weergegeven in de maskerstructuur.

Met de "piijltjes"-icon bladert u door de maskers van hetzelfde niveau, door indrukking van "Menu" ga u terug naar een hoger niveau.

Binnen de parameter-pagina's zijn er maskers met witte tekst, die wijzigbaar zijn, en met blauwe tekst, voor enkel weergave.

Door indrukking van de witte parameters wordt de bewerkingspagina geactiveerd. Het "vinkje" bevestigt het ingevoerde gegeven; "x" annuleert de input en herstelt de laatst ingevoerde waarde.

Activeringsparameters worden aan- of uitgeschakeld door verplaatsing van de witte cirkel. Ernaast wordt de bevestiging van de status vermeld.

Voor een snelle raadpleging zijn veel parameters en meetwaarden aanwezig in verschillende maskerloops, die gegroepeerd worden volgens hun functionele uniformiteit.

19.2.1 Info

Met de "Info"-icoon op het hoofdmasker krijgt u toegang tot een maskerloop met informatie over het apparaat.

19.2.2 Verzoek

De "Verzoek"-icoon op het hoofdmasker geeft toegang tot een maskerloop met de verzoekstatus van de actieve functies in de unit.

De relatieve setpoints zijn aanwezig in de verschillende verzoekmaskers.

19.2.3 Synopsis

Dit menu is toegankelijk door aanraking van de "Synopsis"-icoon.

"Synopsis" geeft u een algemeen overzicht van de werkmodus en belangrijkste parameters.

De maskers verschillen naargelang de kenmerken van elke unit.

De "Info"-iconen op de maskers geven toegang tot informatie en parameters van de betreffende component.

19.2.4 Login

Het is essentieel om in te loggen met het toegewezen profiel, om toegang te krijgen tot de gereserveerde menu's en om de betreffende parameters te kunnen wijzigen.

Om in te loggen moet u:

• het toegangsniveau dat vereist is voor uw inloggegevens selecteren;
• op het veldje "wachtwoord" klikken, de waarde van uw toegangsniveau invoeren en bevestigen met het vinkje;
• het wachtwoord bevestigen met het groene pijltje rechtsonder.

Login Access Level: User Password: ********

Het "wachtwoord" van de gebruiker is "100"

Het servicewachtwoord is "4321"

Als het ingevoerde "wachtwoord" correct is, gaat het hangslot open en verschijnt het toegangssymbool voor uw niveau.

Gebruik het groene pijltje linksonder om terug te keren naar het hoofdmenu.

Login Access Level: User Select profile Password: **********

De icoon "mannetje met pijl" aan de linkerkant zorgt voor het verlaten van het toegangsniveau.

Zolang de toegang actief is, zal het bijbehorende symbool aanwezig zijn in de rechterbovenhoek van alle maskers, behalve op het hoofdmasker.

Na een zekere tijd van inactiviteit op het scherm wordt de login automatisch verlaten.

20.1 Introductie

Voor beheer van de unit is de controller voorzien van specifieke software.

De software bestaat uit een geheel van functies toegewijd aan de mogelijke werkcondities van de units.

In de volgende hoofdstukken worden alle functies beschreven die door de software worden beheerd, van de algemene functies die in alle units aanwezig zijn, tot de functies voor specifieke versies of modellen.

Sommige beschreven functies zijn mogelijk alleen beschikbaar op specifieke versies of afmetingen, of op bepaalde accessoires.

In de beschrijving van de verschillende functies wordt het als vanzelfsprekend beschouwd dat de lezer beschikt over de nodige competentie over de bediening van de units en kennis heeft van de betreffende hydraulische of koelcircuits. Alle weergegeven beschrijvingen, instellingen en parameters hebben betrekking op correct geïnstalleerde units in overeenstemming met de betreffende documentatie.

20.2 Beheer van de setpoints

Het setpoint voor regeling hangt voornamelijk af van de parameters "ST1" en "STH1".

Hieronder staan de relatieve parameters voor het instelbare minimum en maximum setpoint.

Parameter Min. Max.		ME Beschrijving
ST1 ST2 ST3 °C Mechanische koeling - Temperatuur-setpoint
STH1 STH2 STH3 °C			Mechanische verwarming / Bijverwarming in wintermodus - Temperatuur-setpoint

Er bestaan enkele aanvullende functies waarmee u een offset-waarde bij deze setpoint-waarden kunt optellen of aftrekken.

Elke automatische variatie van het setpoint wordt in ieder geval binnen de relatieve drempels opgenomen.

Met parameter "SD2" is het mogelijk om te beslissen bij welke bewerking de setpoint-variatie actief is. De enige beschikbare functie is die ingeschakeld in de fabriek.

Het dynamische setpoint is een functie die door de fabrikant is ingeschakeld.

Hieronder staan de referentieparameters voor het beheer van het dynamische setpoint.

Parameter Min. Max.		ME Beschrijving
ST1 ST2 ST3 °C Mechanische koeling - Temperatuur-setpoint
STH1 STH2 STH3 °C				Mechanische verwarming / Bijverwarming in wintermodus - Temperatuur-setpoint
SD2	0	2	-	Statusen van unit waarin actief
SD10	0.0	55.0	°C	Mechanische koeling - Buitenluchttemperatuur - Compensatie-activeringsdrempel
SD20	0.0	55.0	°C	Mechanische verwarming - Buitenluchttemperatuur - Compensatie-activeringsdrempel

20.2.2 Dynamisch setpoint van buitenluchtsonde bij koeling

Het setpoint dat is ingesteld op de waarde van parameter "ST1" wordt "gecompenseerd" ten opzichte van de buitenluchttemperatuur.

De betreffende parameters worden weergegeven in de tabel.

De parameterwaarden zijn indicatief. Verschillende waarden kunnen worden ingesteld in specifieke gevallen.

Parameter	Waarde	ME Beschrijving
ST1 27.0 °C Mechanische koeling - Temperatuur-setpoint
SD2 1 - Statusen van unit waarin	actief
SD10 25.0 °C		Mechanische koeling - Buitenluchttemperatuur - Compensatie-activeringsdrempel

Hieronder staat een grafische weergave.

Afb. 28 Variatie van het setpoint in functie van de luchttemperatuur bij koeling

Waarbij "Tekst" de waarde van de buitenluchttemperatuur is.

Wanneer deze functie actief is, is het setpoint waarmee de controller de luchttemperatuur zal beheren bij koeling als volgt:

• als de buitenluchttemperatuur lager is dan de waarde ingesteld in parameter "SD10", dan is het setpoint voor regeling gelijk aan de waarde van parameter "ST1";
• als de buitenluchttemperatuur hoger is dan de waarde ingesteld in parameter "SD10" vermeerderd met de waarde van parameter "SD11", dan is het setpoint voor regeling de som van de waarden van de parameters "ST1" en "SD12",
• als de buitentemperatuur ligt tussen de waarden van parameter "SD10" en de som van de waarden van de parameters "SD10" en "SD11", dan varieert de waarde van het setpoint voor regeling proportioneel tussen de waarde van parameter "ST1" en de som van de waarden van de parameters "ST1" en "SD12".

De parameter "SD12" kan zowel positieve als negatieve waarden aannemen. Bij negatieve waarden moet de parameter "SD12" worden afgetrokken van de waarde van parameter "ST1".

20.2.3 Dynamisch setpoint van buitenluchtsonde bij verwarming

Het setpoint dat is ingesteld op de waarde van parameter "STH1" wordt "gecompenseerd" ten opzichte van de buitenluchttemperatuur.

De betreffende parameters worden weergegeven in de tabel.

De parameterwaarden zijn indicatief. Verschillende waarden kunnen worden ingesteld in specifieke gevallen.

Parameter	Waarde	ME Beschrijving
STH1 40 °C
SD20 15.0 °C
SD21 10.0 °C	Mechanische verwarming - Buitenluchttemperatuur - Activieringsdrempel
SD22 5.0 °C

Hieronder staat een grafische weergave.

Afb. 29 Variatie van het setpoint in functie van de luchttemperatuur bij verwarming

Waarbij "Tekst" de waarde van de buitenluchttemperatuur is.

Wanneer deze functie actief is, is het setpoint waarmee de controller de luchttemperatuur zal beheren bij verwarming als volgt:

• als de buitenluchttemperatuur hoger is dan de waarde ingesteld in parameter "SD20", dan is het setpoint voor regeling gelijk aan de waarde van parameter "STH1";
• als de buitenluchttemperatuur lager is dan de waarde ingesteld in parameter "SD20" verminderd met de waarde van parameter "SD21", dan is het setpoint voor regeling de som van de waarden van de parameters "STH1" en "SD22",
• als de buitentemperatuur ligt tussen de waarden van parameter "SD20" en het verschil van de waarden van de parameters "SD20" en "SD21", dan varieert de waarde van het setpoint voor regeling proportioneel tussen de waarde van parameter "STH1" en de som van de waarden van de parameters "STH1" en "SD22".

De parameter "SD22" kan zowel positieve als negatieve waarden aannemen. Bij negatieve waarden moet de parameter "SD22" worden afgetrokken van de waarde van parameter "STH1".

20.3 Temperatuurregeling

De koel- en verwarmingsapparaten worden beheerd op basis van de temperatuurwaarde gemeten door de regelsonde. De proportionele band identificeert het instelbereik van de airconditioner en kan onafhankelijke waarden aannemen bij verwarming en koeling.

De dode zone identificeert het verbodsbereik van de apparaten rond het setpoint (het gebruik ervan beantwoordt aan de eis om schommelingen in de regeling te vermijden).

Het volgende diagram illustreert het gedrag van de verwarmings- en koelapparatuur.

Afb. 30 Grafische weergave van temperatuurregelaars

Parameter Min. Max.		ME Beschrijving
ST1 ST2 ST3 °C Mechanische koeling - Temperatuur-setpoint
ST4 0.0 25.0 °C Mechanische koeling - Proportionele regeling - Activeringsdifferentieel
ST5 0.0 25.0 °C				Mechanische koeling - Proportionele regeling - Neutrale activeringszone
ST6 0.0 25.0 °C Mechanische koeling - Proportionele regeling - Offset
ST9 0 7 - Regelsonde
ST11	0 2 - Type temperatuurregeling
PID70	0 10000	- Mechanische koeling - Kp
PID71	0 10000	- Mechanische koeling - Ki
PID72	0 10000	- Mechanische koeling - Kd
PID76	0.0 25.0 °C Mechanische koeling - Dode band
PID78	0 2 - Mechanische koeling - Positie dode band
STH1	10.0 35.0 °C			Mechanische verwarming / Bijverwarming in wintermodus - Temperatuur-setpoint
STH4	0.0 25.0 °C			Mechanische verwarming - Proportionele regeling - Activeringsdifferentieel
STH5	0.0 25.0 °C			Mechanische verwarming - Proportionele regeling - Neutrale activeringszone
STH6	0.0	25.0	°C	Mechanische verwarming - Proportionele regeling - Offset

Afhankelijk van de waarde ingesteld in parameter "ST9" voor koeling en "STH9" voor verwarming is de regelsonde:

• 0 = uitblaaslucht-temperatuursonde;
• 1 = retourlucht-temperatuursonde;

Afhankelijk van de waarde ingesteld in parameter "ST11" voor koeling en "STH11" voor verwarming is de temperatuurregeling van het volgende type:

20.3.1 Temperatuurregeling bij koeling

De temperatuurregeling bij verwarming van de unit gebeurt in functie van de parameter "STH9", die de regelsonde bepaalt door de voor het setpoint ingestelde temperatuur (parameter "STH1"), en van parameter "STH11", die het type regeling instelt.

Bij "proportionele regeling" zal de controller de beschikbare bronnen activeren met vermeerdering van de door de regelsonde afgelezen waarde ten opzichte van het ingestelde setpoint.

Bij "cascade regeling" activeert de controller de bronnen en houdt de uitblaaslucht-temperatuur onder controle.

Bij "PID regeling" activeert de controller de beschikbare bronnen bij vermeerdering van het verzoek. De controller berekent het verzoek en vergelijkt de door de regelsonde afgelezen waarde ten opzichte van het ingestelde setpoint en zijn variatie in de tijd, met toepassing van de PID-parameters.

Proportionele temperatuurregeling

Wanneer de parameter "ST11" ingesteld is op "0", wordt de proportionele regeling geactiveerd.

De parameters voor "proportionele temperatuurregeling" worden vermeld in de tabel.

De parameterwaarden zijn indicatief. Verschillende waarden kunnen worden ingesteld in specifieke gevallen.

Parameter	Waarde	ME Beschrijving
ST1 24.0 °C Temperatuur-setpoint
ST4 2.0 °C Proportionele regeling	- Koeling - Activeringsdifferentieel
ST5 0.1 °C Proportionele regeling	- Koeling - Neutrale activeringszone
ST6 0.1 °C Proportionele regeling	- Koeling - Offset

Hieronder staat een grafische weergave.

Afb. 31 Grafische voorstelling van het verzoek voor koeling

Buiten de parameters in de tabel, staan de volgende afkortingen op de grafiek:

• SdR = regelsonde;
• % = percentuele waarde van het verzoek.

Cascade temperatuurregeling

Wanneer de parameter "ST11" ingesteld is op "1", wordt de "cascade regeling" geactiveerd.

Deze functie voldoet aan het verzoek van de installatie en houdt de uitblaaslucht-temperatuur binnen de comfortwaarden.

Dit vindt plaats met berekening van een virtueel setpoint vertrekkende van het ingestelde setpoint, gecorrigeerd met de waarde van de retourlucht-temperatuur.

De correctie van het setpoint gebeurt op een dynamische wijze in functie van de temperatuurvariatie van de uitblaaslucht.

De parameters voor "cascade temperatuurregeling" worden vermeld in de tabel.

De parameterwaarden zijn indicatief. Verschillende waarden kunnen worden ingesteld in specifieke gevallen.

Parameter	Waarde	ME Beschrijving
ST42 24.0 °C	Cascade regeling - Setpoint unit
ST43 0.5 °C	Mechanische koeling - Cascade regeling - Offset moduswissel
ST44 4.0 °C	Mechanische koeling - Cascade regeling - Werkdifferentieel
ST45 15.0 °C	Mechanische koeling - Cascade regeling - Min. uitblaasluchtsetpoint

Hier volgt de grafische voorstelling van de besturing.

Afb. 32 Variatie van het uitblaasluchtsetpoint met "cascade regeling" bij koeling

Buiten de parameters in de tabel, staan de volgende afkortingen op de grafiek:

• Spd = uitblaasluchtsetpoint;
• Tra = retourluchttemperatuur;
• AOC = automatische werkmodus-wissel.

20.3.2 Temperatuurregeling bij verwarming

De temperatuurregeling bij verwarming van de unit gebeurt in functie van parameter "STH9", die de regelsonde bepaalt door de voor het setpoint ingestelde temperatuur (parameter "STH1"), en van parameter "STH11", die het type regeling instelt.

Bij "proportionele regeling" zal de controller de beschikbare bronnen activeren met vermindering van de door de regelsonde afgelezen waarde ten opzichte van het ingestelde setpoint.

Bij "cascade regeling" activeert de controller de bronnen en houdt de uitblaaslucht-temperatuur onder controle.

Bij "PID regeling" activeert de controller de beschikbare bronnen bij vermeerdering van het verzoek. De controller berekent het verzoek en vergelijkt de door de regelsonde afgelezen waarde ten opzichte van het ingestelde setpoint en zijn variatie in de tijd, met toepassing van de PID-parameters.

Proportionele temperatuurregeling

Wanneer de parameter "STH11" ingesteld is op "0", wordt de proportionele regeling geactiveerd.

De betreffende parameters worden weergegeven in de tabel.

De parameterwaarden zijn indicatief. Verschillende waarden kunnen worden ingesteld in specifieke gevallen.

Parameter	Waarde	ME Beschrijving
STH1 20.0 °C		Mechanische verwarming / Bijverwarming in wintermodus - Temperatuursetpoint
STH4 2.0 °C	Mechanische verwarming - Proportionele regeling - Activeringsdifferentieel
STH5 0.0 °C	Mechanische verwarming - Proportionele regeling - Neutrale activeringszone
STH6 0.0 °C	Mechanische verwarming - Proportionele regeling - Offset

Hier volgt de grafische voorstelling.

Afb. 33 Grafische voorstelling van het verzoek voor stapsgewijze verwarming

Buiten de parameters in de tabel, staan de volgende afkortingen op de grafiek:

• SdR = regelsonde;
• % = percentuele waarde van het verzoek.

Cascade temperatuurregeling

Wanneer de parameter "ST11" ingesteld is op "1", wordt de "cascade regeling" geactiveerd.

Deze functie voldoet aan het verzoek van de installatie en houdt de uitblaaslucht-temperatuur binnen de comfort-waarden.

Dit vindt plaats met berekening van een virtueel setpoint vertrekkende van het ingestelde setpoint, gecorrigeerd met de waarde van de retourlucht-temperatuur.

De correctie van het setpoint gebeurt op een dynamische wijze in functie van de temperatuurvariatie van de uitblaaslucht.

De parameters voor "cascade temperatuurregeling" worden vermeld in de tabel.

De parameterwaarden zijn indicatief. Verschillende waarden kunnen worden ingesteld in specifieke gevallen.

Parameter	Waarde	ME Beschrijving
ST42 24.0 °C	Cascade regeling - Setpoint unit
STH46 0.5 °C	Mechanische verwarming - Cascade regeling - Offset moduswissel
STH47 4.0 °C	Mechanische verwarming - Cascade regeling - Werkdifferentieel
STH49 30.0 °C	Mechanische verwarming - Cascade regeling - Max. uitblaasluchtsetpoint

Hier volgt de grafische voorstelling van de besturing.

Afb. 34 Variatie van het uitblaasluchtsetpoint met "cascade regeling" bij verwarming

Buiten de parameters in de tabel, staan de volgende afkortingen op de grafiek:

• Spd = uitblaasluchtsetpoint;
• Tra = retourluchttemperatuur;
• AOC = automatische werkmodus-wissel.

Als de retourluchttemperatuur lager is dan het verschil van de waarden ingesteld in de parameters "ST42" - "STH46", dan zal de waarde van het uitblaasluchtsetpoint gradueel verhogen, van de waarde van parameter "ST42" tot die van parameter "STH49", binnen de differentieel ingesteld in parameter "STH47".

20.3.3 Uitschakeling van de verwarming in functie van de buitenluchttemperatuur.

De waarde van de buitenluchttemperatuur wordt gebruikt om de verwarmingsbronnen van de unit uit te schakelen. Uitschakeling gebeurt door hoge en lage temperatuur.

De betreffende parameters worden weergegeven in de tabel.

De parameterwaarden zijn indicatief. Verschillende waarden kunnen worden ingesteld in specifieke gevallen.

Parameter	Waarde	ME Beschrijving
STH14 -20.0 °C		Mechanische verwarming - Uitschakeldrempel voor lage buitenluchttemperatuur
STH15 30.0 °C		Mechanische verwarming - Uitschakeldrempel voor hoge buitenluchttemperatuur
STH123 -30.0 °C Bijverwarming - Uitschakeldrempel voor lage buitenluchttemperatuur
STH124 50.0 °C Bijverwarming - Uitschakeldrempel voor hoge buitenluchttemperatuur

De verwarming verkregen m.b.v. het koelcircuit is uitgeschakeld ten gevolge van:

• lage buitenluchttemperatuur, als deze daalt onder de waarde ingesteld in parameter "STH14"; aanschakeling vindt terug plaats wanneer de temperatuur terug stijgt boven de waarde ingesteld in parameter "STH14" verhoogd met + 1 °C;
• hoge buitenluchttemperatuur, als deze stijgt boven de waarde ingesteld in parameter "STH15"; aanschakeling vindt terug plaats wanneer de temperatuur terug daalt onder de waarde ingesteld in parameter "STH15" verlaagd met + 1 °C.

Bijverwarming is uitgeschakeld door:

• lage buitenluchttemperatuur, als deze daalt onder de waarde ingesteld in parameter "STH123".Aanschakeling vindt terug plaats wanneer de temperatuur terug stijgt boven de waarde ingesteld in parameter "STH123" verhoogd met + 1 °C;
• hoge buitenluchttemperatuur, als deze stijgt boven de waarde ingesteld in parameter "STH124"; aanschakeling vindt terug plaats wanneer de temperatuur terug daalt onder de waarde ingesteld in parameter "STH124" verlaagd met + 1 °C.

20.4 Vochtigheidsregeling

De vochtigheidsregelaars worden beheerd op basis van de door de regelsonde gemeten waarde. De gemeten waarde wordt vergeleken met de gewenste waarde (setpoint) en op basis van het verschil worden de meest geschikte apparaten geactiveerd.

De proportionele band identificeert het instelbereik van de airconditioner en neemt dezelfde waarden aan voor zowel luchtbevochtiging als ontvochtiging.

De dode zone identificeert het verbodsbereik van de apparaten rond het setpoint (het gebruik ervan beantwoordt aan de eis om schommelingen in de regeling te vermijden).

Het volgende diagram illustreert het gedrag van de luchtbevochtigings- en ontvochtigingsapparatuur.

Afb. 35 Grafische weergave van vochtigheidsregelaars

De betreffende parameters worden weergegeven in de tabel.

Parameter Min. Max.		ME Beschrijving
HU1 HU2 HU3	% Setpoint relatieve vochtigheid
HU4 0.0 25.0 %	% Afsteldifferentieel	relatieve	vochtigheid
HU5 0.0 10.0 %	% Neutrale afstelzone	relatieve	vochtigheid
HU6 HU7 HU8	g/kg Setpoint absolute vochtigheid
HU9 0.0 10.0 g	g/kg Afsteldifferentieel	absolute	vochtigheid
HU10 0.0 10.0	g/kg Neutrale afstelzone	absolute	vochtigheid
HU11	0	1	-	Type besturing van vochtigheid

Afhankelijk van de waarde ingesteld in parameter "HU11", is de referentiewaarde voor de vochtigheid:

• 0 = relatief;
• 1 = absoluut.

20.4.1 Relatieve-vochtigheidsregeling met proportionele regeling

Door instelling van de parameter "HU11" op "0", wordt de luchtvochtigheid aangepast aan de relatieve waarde.

De regeling van de relatieve vochtigheid gebeurt in functie van de parameter "HU14", die bepaalt op welke sonde het setpoint-behoud moet worden gegarandeerd, en de parameter "HU12", die het type regeling bepaalt.

De betreffende parameters worden weergegeven in de tabel.

De parameterwaarden zijn indicatief. Verschillende waarden kunnen worden ingesteld in specifieke gevallen.

Parameter	Waarde	ME Beschrijving
HU4 5.0 % Afsteldifferentieel relatieve vochtigheid
HU5 0.5 % Neutrale afstelzone relatieve vochtigheid

Hieronder staat een grafische weergave.

Afb. 36 Relatieve-vochtigheidsregeling

20.5 Luchtbevochtiging

De controller kan de luchtbevochtiging regelen door middel van een in de unit geïntegreerde luchtbevochtiger.

Alle controller-parameters die betrekking hebben op het beheer van de geïnstalleerde luchtbevochtiger zijn geprogrammeerd in de fabriek.

20.5.1 Aanvullende functies van de geïntegreerde luchtbevochtiger

Het beheer van de luchtbevochtiger omvat enkele aanvullende functies, die hieronder worden beschreven.

20.5.1.1 Handmatige waterafvoer

De handmatige waterafvoerfunctie zorgt voor de volledig lediging van de cilinder van de bevochtiger. Deze functie kan worden geactiveerd vanaf de webpagina, na inloggen met het service-niveau. Als de luchtbevochtiger stoom produceert, wordt de productie onmiddellijk gestopt wanneer de functie wordt geactiveerd.

20.5.1.2 Voorafgaande reiniging

Met de voorafgaande-reinigingssfunctie kunt u de waterleidingen en de cilinder van de bevochtiger reinigen. De cilinder wordt 3 keer gevuld en geledigd om eventuele onzuiverheden in de leidingen en in de cilinder te verwijderen; Het is raadzaam om de functie te activeren na de uitvoering van hydraulische aansluitingen of na vervanging van de cilinder; Deze functie kan worden gactiveerd vanaf de webpagina, na inloggen met het service-niveau. Als de luchtbevochtiger stoom produceert, wordt de productie onmiddellijk gestopt wanneer de functie wordt gactiveerd.

20.5.1.3 Afvoer bij inactiviteit

Om waterstagnatie in de cilinder van de bevochtiger te voorkomen, met mogelijke proliferatie van algen of bacteriën (bv. legionella) als gevolg, wordt de functie "afvoer bij inactiviteit" geactiveerd wanneer de cilinder langer dan 72 uur (opeenvolgend) met water gevuld blijft zonder stoomproductie: de cilinder wordt geledigd en blijft leeg totdat er een nieuw verzoek voor stoomproductie wordt ingediend. De functie is altijd actief en het inactiviteitsinterval staat vast.

20.6 Luchtontvochtiging

Luchtontvochtiging is vereist tijdens de afkoelfase, waar het van nature plaatsvindt.

Wanneer er gelijktijdig een verzoek voor koeling en ontvochtiging aanwezig is, activeert de controller de compressoren op basis van de "grootste" van de twee verzoeken.

Het is mogelijk dat het temperatuursetpoint wordt bereikt wanneer het vochtigheidssetpoint nog niet is bereikt. In dit geval dwingt de controller verdere koeling af, door de temperatuur onder het setpoint te brengen.

Om overmatige verlaging van de luchttemperatuur in de kamer te voorkomen, gebruikt de regelaar de verwarmingsapparaten in de unit om de lucht na te verwarmen.

20.7 Regeling van de elektrische voeding

De units kunnen worden uitgerust met beveiligingen tegen onjuiste aansluitingen van de fasevolgorde of spanningsvariaties buiten de voorziene drempels.

De beveiligingen bestaan uit relais die, door middel van hun elektrisch contact, het alarm signaleren op een digitale ingang van de controller (de betreffende digitale ingang is weergegeven in het elektrische schema).

Het is mogelijk om een relais in de unit te installeren voor controle van de juiste fasevolgorde, of een relais om de voedingsspanning te regelen, of een relais dat beide functies beheert.

20.7.1 Fasevolgorde

De controle over een foute fasevolgorde op de unit vindt plaats door een specifiek relais. Het relais opent bij verkeerde aansluiting van de fasevolgorde een elektrisch contact, waardoor het alarm "AL55" verschijnt op het display van de controller.

Een verkeerde aansluiting van de fasevolgorde kan alleen te wijten zijn aan een foute uitvoering van de installatie van de unit of wanneer er interventies werden uitgevoerd op de voedingslijn.

Om de juiste aansluiting te maken, moet de unit worden losgekoppeld van de voeding. Het alarm verdwijnt bij de volgende start.

20.7.2 Minimale/maximale spanning

De controller is in staat om situaties te beheren waarbij de variatie in de voedingsspanning van de unit te sterk afwijkt van de verwachte waarden.

20.7.3 Snelle herstart

De activering van de "Snelle herstart"-functie dankzij aanwezigheid van een "ultracap" die de elektrische voeding naar de controller behoudt, zorgt voor een maximale vermindering van de vertraging bij herstart van de compressoren van de unit.

Dit is mogelijk omdat de controller de minimale "UIT" -tijd begint te tellen op het ogenblik dat de "black-out" is uitgeschakeld.

De controller detecteert via een digitale ingang de problemen met de hoofdstroomvoorziening en behandelt deze als alarmen.

Om de integriteit van de compressoren te waarborgen, beheert de controller het maximale aantal starts per uur aan de hand van de vertraging tussen twee opeenvolgende starts.

De snelle herstart na "black-out" is afhankelijk van het verzoek voor temperatuurregeling. Buiten de activeringsoffset van ten minste één compressor, moet er een verzoek voor koeling of ontvochtiging aanwezig zijn.

De "Snelle herstart"-functie heeft hoe dan ook geen invloed op de integriteit van de compressoren, door in ieder geval het aantal snelle starts binnen het uur en de dag te beperken.

20.8 Besturing van de schuifkleppen

Naast de luchtverversing in de omgeving, kan de controller andere functies beheren die verband houden met de verbetering van het comfort en zuinige verbruik van het systeem.

Het aantal schuifkleppen aanwezig in de unit bepaalt de functies die kunnen worden beheerd:

• unit met 2 schuifkleppen enkel voor luchtverversing;
• unit met 3 schuifkleppen met free cooling/free heating-functie;
• units met 4 kleppen, wanneer naast gratis koeling / gratis verwarming ook een warmteterugwinningssysteem is aangebracht.

De besturing van de schuifkleppen kan op een lineaire of proportionele wijze plaatsvinden.

Unit met 2 schuifkleppen

De units met 2 schuifkleppen hebben een klep voor buitenluchtverversing en één voor luchtrecirculatie.

Hun werking is normaal gezien complementair: het openingspercentage van de buitenluchtklep is gelijk aan het sluitingspercentage van de recirculatieklep.

Unit met 3 schuifkleppen

De units met 3 schuifkleppen hebben een klep voor buitenluchtverversing, één voor uitstotingslucht en één voor luchtrecirculatie.

Normaal gezien is de opening van de buitenluchtklep gelijk aan die van de uitstotingsklep, terwijl de opening van de recirculatieklep complementair is aan de andere kleppen: het openingspercentage van de buitenluchtklep en dat van de uitstotingsklep is gelijk aan het sluitingspercentage van de recirculatieklep.

Unit met 4 schuifkleppen

De units met 4 schuifkleppen hebben, buiten de kleppen voorzien op de units met 3 schuifkleppen, ook een vierde klep. De vierde klep is ook voor buitenluchtverversing.

De vierde klep zorgt voor de passage van de buitenlucht doorheen de warmtehersteller, wanneer het warmteherstel is aangeschakeld, en is gesloten tijdens de "free cooling"-functie.

Als de grootte van de warmtehersteller ongeschikt is voor het volledige luchtdebiet in de unit, dan is er ook een vijfde klep aanwezig. Dit is een extra uitstotingsklep die gebruikt wordt tijdens de "free cooling"-functie om de warmtewisselaar voor recuperatie te overbruggen.

De betreffende parameters worden weergegeven in de tabel.

Parameter Min. Max.		ME Beschrijving
DA43 0.0 50.0	°C
DA44 -20.0	16.0 °C
DA45 0	100 %
DA52	0	3	-
DA54	0	999	Min.

20.8.1 Besturing van de schuifkleppen

De controller voorziet in twee besturingswijzen van de schuifkleppen: "standaard" en "adaptief".

Wanneer de schuifkleppen een vaste positie moeten behouden, bijvoorbeeld voor de juiste aanvoer van verse lucht, is het mogelijk dat bepaalde systeemcondities verhinderen dat het klepssignaal het gewenste luchtpercentage kan garanderen.

20.8.1.1 "Standaard" besturing

De "standaard" besturing zorgt ervoor dat de schuifkleppen hun positie behouden, ongeacht het effectieve percentage verse lucht.

20.8.1.2 "Adaptieve" besturing

De "adaptieve" besturing corrigeert de opening van de schuifkleppen volgens het percentage vereiste verse lucht. Deze sturing kan enkel actief zijn wanneer er een luchtmengel-sonde aanwezig is.

De controller berekent de theoretische waarde van het luchtmengsel aan de hand van de temperatuurwaarden van de retourlucht, de buitenlucht en het relatieve openingspercentage van de schuifkleppen.

De controller vergelijkt de berekende waarde van het luchtmengsel met de gemeten waarde en corrigeert m.b.v. een PID-regelaar het dempersignaal totdat het verschil is weggewerkt.

20.8.2 Besturing van de schuifkleppen

De controller kan de aanpassing van de schuifkleppen lineair of proportioneel regelen.

Door "lineaire" besturing kan het schuifklep worden geopend met een hellingshoek gelijk aan het vereiste openingspercentage.

Door "proportionele" besturing kunnen de schuifkleppen zich instellen met een luchtdoorgangsopening gelijk aan het vereiste openingspercentage van de maximum beschikbare opening.

Alle units uitgerust met kleppen zijn standaard ingesteld op "proportionele" besturing.

20.8.3 Starten van de unit

Bij de start van de unit is het mogelijk dat er bepaalde functies zijn ingesteld die speciale afstellingen van de schuifkleppen vereisen.

Als de functies "reiniging" of "recirculatie" niet werden ingesteld bij de start van de unit, zal de controller hun opening instellen op het percentage ingesteld voor luchtverversing, ongeacht het aantal aanwezige kleppen.

20.8.4 Reiniging

Reiniging is de vervanging van de omgevingslucht. Dit betekent dat alle retourlucht wordt uitgestoten en alle buitenlucht in de kamer wordt gestuurd.

Als de reiniging is gepland bij opstarting van de unit, moet de parameter "DA52" ingesteld zijn op "1".

Tijdens de reiniging houdt de controller de uitstotings- en buitenluchtkleppen op de ingestelde maximale opening en de recirculatieklep in de overeenkomstige sluitpositie, gedurende de tijdsduur ingesteld in parameter "DA54".

De waarde van parameter "DA53" ingesteld op "0" geeft aan dat de reiniging plaatsvindt zonder tussenkomst van luchtthermoregulatie. Met de waarde van parameter "DA53" ingesteld op "1", zal de temperatuurregeling zijn aangeschakeld tijdens de reiniging.

Als reiniging plaatsvindt met actieve thermoregulatie, dan is het mogelijk dat de kleppenstand wordt beïnvloed door bepaalde werkcondities van de compressoren.

De toets voor handmatige onderbreking van de duur (t.o.v. de duur ingesteld in parameter "DA54") knippert op het hoofdmasker wanneer de reinigingsbeurt bezig is.

20.8.5 Recirculatie

Een volledige luchtrecirculatie bij opstarting van het systeem of na een reinigingsbeurt zorgt ervoor dat de ingestelde temperatuur- en vochtigheidssetpoints sneller worden bereikt.

Als alleen de luchtrecirculatie vereist is bij de start van de unit, stelt u parameter "DA52" in op "2".

Door parameter "DA52" in te stellen op "3" wordt de recirculatie voorafgegaan door een reinigingsbeurt.

Terwijl recirculatie bezig is, houdt de controller de uitstotings- en buitenluchtklep gesloten en de recirculatieklep open, gedurende de tijd ingesteld in parameter "DA55".

De waarde van parameter "DA53" ingesteld op "0" geeft aan dat de reiniging plaatsvindt zonder tussenkomst van luchtthermoregulatie. Met de waarde van parameter "DA53" ingesteld op "1", zal de temperatuurregeling zijn aangeschakeld tijdens de reiniging.

Terwijl de recirculatie bezig is, knippert de toets voor handmatige onderbreking t.o.v. van de duur ingesteld in parameter "DA55" op het hoofdmasker.

20.9 Bijverwarming

Naast de verwarming verkregen via het koelcircuit, kan de controller andere warmtebronnen besturen, zoals elektrische weerstanden, een warmwaterbatterij met eventuele vrijgave voor een verwarmingsketel of brander.

De logica van de controller werd ingesteld op de fabriek volgens de configuratie van de unit.

De inschakeling van de verwarming en de werklogica kunnen worden aangepast naar persoonlijke wens.

De betreffende parameters worden weergegeven in de tabel.

Parameter Min. Max.	ME Beschrijving
STH57 0 1 - Bijverwarming - Zomermodus - Type temperatuurregeling
STH58 10.0 35.0 °C Bijverwarming - Zomermodus - Setpoint
STH59 0.0 25.0 °C Bijverwarming - Zomermodus - Proportioneel - Temperatuur-offset
STH60 0.0 25.0 °C Bijverwarming - Zomermodus - Proportioneel - Activeringsdifferentieel
STH61 0 100 % Bijverwarming - Zomermodus - Proportioneel - Min. verzoek
STH62 0 100 % Bijverwarming - Zomermodus - Proportioneel - Max. verzoek
STH91 0 1 - Bijverwarming - Wintermodus - Type temperatuurregeling
STH93 0.0 25.0 °C Bijverwarming - Wintermodus - Proportioneel - Temperatuur-offset
STH94 0.0 25.0 °C Bijverwarming - Wintermodus - Proportioneel - Activeringsdifferentieel
STH95 0 100 % Bijverwarming - Wintermodus - Proportioneel - Min. verzoek
STH96 0 100 % Bijverwarming - Wintermodus - Proportioneel - Max. verzoek

20.9.1 Bestuurde apparaten

De controller bestuurt de volgende geïnstalleerde apparaten:

• elektrische weerstanden verdeeld in een of twee vermogensstappen;
• een warmwaterbatterij, met analoog signaal voor regeling van de klepopening en digitale vrijgave voor besturing van een pomp die wordt geactiveerd zodra de klep begint te openen. Deze besturingswijze voorziet de antivriesfunctie;
• een verwarmingsketel bestuurd door een analoog signaal en door een digitale vrijgave die wordt geactiveerd zodra het analoge verzoek aanwezig is. Deze besturingswijze voorziet een digitale ingang om eventuele ketelalarmen door te geven aan de controller en de antivriesfunctie;
• een brander aangestuurd door een analoog signaal en een digitale vrijgave die wordt geactiveerd zodra het analoge verzoek aanwezig is. Deze besturingswijze voorziet een digitale ingang om eventuele branderalarmen door te geven aan de controller.

Bijverwarming kan met behulp van de parameter "STH55" worden ingeschakeld voor:

• alleen in de zomermodus, als naverwarming tijdens de ontvochtigingsfase;
• alleen in de wintermodus, als enige bron, als het koelcircuit geen cyclusomkering voorziet, of als aanvulling op de verwarming met koelcircuit;
• zowel in de zomer- als wintermodus.

Antivriesfunctie

De antivriesfunctie, voorzien voor besturing van de warmwaterbatterij en verwarmingsketel, wordt geactiveerd terwijl de unit in werking is, bij afwezigheid van een verwarmingsverzoek, als de buitenluchttemperatuur lager is dan de waarde ingesteld in parameter "STH136",

Wanneer de antivriesfunctie wordt geactiveerd bij een warmwaterbatterij, opent de controller de stuurklep op de waarde ingesteld in parameter "STH137", en activeert hij de circulatiepomp.

Wanneer de antivriesfunctie wordt geactiveerd bij een verwarmingsketel, stuurt de controller het verzoek ingesteld in parameter "STH137" en het vrijgavesignaal naar de verwarmingsketel.

20.9.2 Naverwarming

Als de waarde van parameter "STH55" op "1" staat, is de bijverwarming alleen geconfigureerd voor de zomermodus, als naverwarming tijdens de ontvochtigingsfase. Afhankelijk van de waarde ingesteld in parameter "STH57" is de regeling "proportioneel" of "PID". De waarde van de "STH56" parameter identificeert de regelsonde voor sturing, die plaatsvindt bij het setpoint ingesteld in "STH58" parameter.

20.9.3 Activering met tijdsintervallen

De unit kan automatisch worden bestuurd via tijdsintervallen. De stopzetting, variatie van de setpoints en werkmodus-wissel kunnen worden ingesteld.

De betreffende parameters worden weergegeven in de tabel.

Parameter Min. Max.	ME Beschrijving
ES1 0 144 h Tijdsinterval 1 - Begin
ES2 0 144 h Tijdsinterval 1 - Einde
ES3 0 144 h Tijdsinterval 2 - Begin
ES4 0 144 h Tijdsinterval 2 - Einde
ES5 0 144 h Tijdsinterval 3 - Begin
ES6 0 144 h Tijdsinterval 3 - Einde
ES7 0 15 - Wijziging van setpoint - Maandag
ES8 0 15 - Wijziging van setpoint - Dinsdag
ES9 0 15 - Wijziging van setpoint - Woensdag
ES10 0 15 - Wijziging van setpoint - Donderdag
ES11 0 15 - Wijziging van setpoint - Vrijdag
ES12 0 15 - Wijziging van setpoint - Zaterdag
ES13 0 15 - Wijziging van setpoint - Zondag
ES14 -25.0 25 0 °C Wijziging van setpoint - Mechanische koeling - Offset
ES16 -25.0 25 0 °C Wijziging van setpoint - Mechanische verwarming - Offset
ES18 0 15 - Uitschakelen unit - Maandag
ES19 0 15 - Uitschakelen unit - Dinsdag
ES20 0 15 - Uitschakelen unit - Woensdag
ES21 0 15 - Uitschakelen unit - Donderdag
ES22 0 15 - Uitschakelen unit - Vrijdag
ES23 0 15 - Uitschakelen unit - Zaterdag
ES24 0 15 - Uitschakelen unit - Zondag
ES26 0 144 h Tijdsinterval 4 - Begin
ES27 0 144 h Tijdsinterval 4 - Einde
ES31 0 15 - Activering verwarmingsmodus - Maandag
ES32 0 15 - Activering verwarmingsmodus - Dinsdag
ES33 0 15 - Activering verwarmingsmodus - Woensdag
ES34 0 15 - Activering verwarmingsmodus - Donderdag
ES35 0 15 - Activering verwarmingsmodus - Vrijdag
ES36 0 15 - Activering verwarmingsmodus - Zaterdag
ES37 0 15 - Activering verwarmingsmodus - Zondag

U kunt tot 4 tijdsintervallen instellen via het stel parameters voor begin/einde van het tijdsinterval.

Voor elke weekdag zijn de volgende bewerkingen mogelijk: een combinatie van tijdsintervallen instellen voor variatie van het setpoint, uitschakelen van de unit en wisselen van werkmodus.

De wijziging van het setpoint binnen het betreffende interval gebeurt door toepassing van een "offset" ten opzichte van de actieve operationele waarde.

De actieve operationele waarde wordt bepaald door de waarde van de parameter en eventuele externe compensaties.

De "offset" -waarde kan positief of negatief zijn. In het eerste geval wordt de waarde bijgeteld, in het tweede geval wordt hij afgetrokken van het operationele setpoint.

Het is mogelijk om een "offset"-waarde in te stellen voor de werkmodus "koeling" en één voor de modus "verwarming".

Als de bijverwarming wordt aangestuurd, zal deze bij activering van de afkoeltijdsintervallen het setpoint behouden dat is ingesteld in parameter "STH58", terwijl bij activering van de verwarmingsintervallen de waarde varieert i.f.v. de "offset" -waarde.

20.1 Introductie

De controller is geprogrammeerd om de componenten van de unit veilig te beheren en hun werking aan te passen naargelang de omstandigheden, met als doel de continuïteit van de werking te behouden.

Daarom grijpt de controller bij het naderen van gevaarlijke conditie in door de werking van de unit geheel of gedeeltelijk te beperken.

Door deze icoon aan te raken, krijgt u toegang tot het alarmmenu. Als de icoon rood is, is er minstens één actief; als het grijs is, is er geen alarm actief.

Het volgende hoofdstuk bevat de codes met relatieve beschrijvingen voor de verschillende condities die in het alarmmenu kunnen voorkomen.

Als u een melding opmerkt, zowel tijdens de werking als inactiviteit van de unit, is het noodzakelijk om de bijstandsdienst onmiddellijk op de hoogte te brengen, hen de code en beschrijving van de melding te communiceren en hun instructies op te volgen.

Neem zelf geen initiatieven voordat u met de bijstandsdienst heeft gecommuniceerd.

20.2 Alarmtabel

Hieronder vindt u de lijst met alarmcodes, samen met hun beschrijvingen.

Code	Beschrijving Code Beschrijving
AL1	Alarm fout intern geheugen AL29 Alarm lage retourluchttemperatuur
AL5	Alarm luchtstroom van drukverschiltransducer AL30 Alarm hoge uitblaasluchttemperatuur
AL6	Circuit 1 - Alarm hoge druk van drukschakelaar	AL31 Alarm lage uitblaasluchttemperatuur
AL7	Circuit 2 - Alarm hoge druk van drukschakelaar	AL32	Beperking uitblaasluchttemperatuurgeactiveerd
AL10	Circuit 1 - Alarm hoge druk van transducer AL33		Circuit 1 - Externe ventilatie - Alarm thermische beveiliging
AL11	Circuit 2 - Alarm hoge druk van transducer AL34		Circuit 2 - Externe ventilatie - Alarm thermische beveiliging
AL12	Alarm hoge vochtigheid van retourlucht AL35		Ventilatie uitblaaslucht - Alarm thermische beveiliging
AL13	Alarm lage vochtigheid van retourlucht AL36		Ventilatie retourlucht - Alarm thermische beveiliging
AL14	Alarm vuile filters AL51		Circuit 1 - Compressor 1 - Inverter geblokkeerd
AL17	BMS - Alarm communicatiefout AL52 c.pCOe 1 - Alarm communicatiefout
AL18	Circuit 1 - Compressor 1 - Alarm thermische beveiliging	AL53 c.p COe 2 - Alarm communicatiefout
AL19	Circuit 1 - Compressor 2 - Alarm thermische beveiliging	AL54 c.p COe 3 - Alarm communicatiefout
AL20	Circuit 2 - Compressor 1 - Alarm thermische beveiliging	AL55 Alarm foute fasevolgorde
AL21	Circuit 2 - Compressor 2 - Alarm thermische beveiliging	AL57	Circuit 1 - Compressor 1 - Alarm hoge afvoertemperatuur
AL26	Beperking retourluchttemperatuur geactiveerd AL58		Circuit 2 - Compressor 1 - Alarm hoge afvoertemperatuur
AL27	Alarm lage buitenluchttemperatuur AL59		Circuit 1 - Compressor 2 - Alarm hoge afvoertemperatuur
AL28	Alarm hoge retourluchttemperatuur AL60		Circuit 2 - Compressor 2 - Alarm hoge afvoertemperatuur
AL61	Alarm storing sonde - Circuit 1 - Compressor 1 - Afvoertemperatuur	AL136 C	Circuit 1 - Alarm lage druk van drukschakelaar
AL62	Alarm storing sonde - Circuit 2 - Compressor 1 - Afvoertemperatuur	AL137 C	Circuit 2 - Alarm lage druk van drukschakelaar
AL63	Alarm storing sonde - Circuit 1 - Compressor 2 - Afvoertemperatuur	AL154 A	Alarm lekdetector
AL64	Alarm storing sonde - Circuit 2 - Compressor 2 - Afvoertemperatuur	AL159 A	Alarm brand/rook
AL65	Alarm storing sonde - Retourluchttemperatuur AL160 Driver ventiel 1 - Alarm communicatiefout
AL70	Alarm storing sonde - Uitblaasluchttemperatuur	AL161 D	river ventiel 2 - Alarm communicatiefout
AL72	Alarm storing transducer - Drukverschil retourlucht	AL162 L	uchtbevochtiger CPY - Algemeen alarm
AL73	Alarm storing transducer - Statische druk retourkanaal/Drukverschil gang	AL163 L	uchtbevochtiger CPY - Algemene melding
AL74	Alarm storing sonde - CO2 luchtkwaliteit AL164		Luchtbevochtiger CPY - Alarm communicatiefout
AL75	Alarm storing sonde - VOS luchtkwaliteit AL166 Inverter 1 - Alarm communicatiefout
AL78	Alarm storing sonde - Relatieve vochtigheid retourlucht	AL170 C	Circuit 1 - Alarm lage oververhitting
AL79	Alarm storing sonde - Relatieve vochtigheid buitenlucht	AL171 C	Circuit 2 - Alarm lage oververhitting
AL80	Alarm storing sonde - Buitenluchttemperatuur AL183		Setpoint koeling kleiner dan setpoint verwarming
AL91	Alarm storing sonde - Luchtmengeltemperatuur	AL184 C	Circuit 1 - Ontdooiing voltooid einde tijdsduur
AL94	Alarm storing transducer - Circuit 1 - Condensatiedruk	AL185 C	Circuit 2 - Ontdooiing voltooid einde tijdsduur
AL95	Alarm storing transducer - Circuit 2 - Condensatiedruk	AL191	Maximum aantal snelle herstarts per 1 uur werd bereikt
AL98	Alarm storing transducer - Circuit 1 - Verdampingsdruk	AL192	Maximum aantal snelle herstarts per 24 uur werd bereikt
AL99	Alarm storing transducer - Circuit 2 - Verdampingsdruk	AL201 Min./Max. spanning
AL102	Alarm storing sonde - Circuit 1 - Aanzuigtemperatuur	AL203 C	Circuit 1 - Lage verdampingsdruk
AL103	Alarm storing sonde - Circuit 2 - Aanzuigtemperatuur	AL204 C	Circuit 2 - Lage verdampingsdruk
AL106	Alarm storing transducer - Drukverschil uitblaaslucht	AL209 Extern alarm
AL107	Alarm storing transducer - Statische druk uitblaaskanaal / Drukverschil gang	AL210 A	Alarm storing EEPROM
AL114	Circuit 1 - Laag drukverschil AL212 Alarm toegangsfout intern geheugen
AL115	Circuit 2 - Laag drukverschil AL247 Circuit 1 - Compressor 1 - Buiten omhullende
AL127	Circuit 1 - Compressor 1 - Alarm onderhoud AL250 Weerstand 1 - Alarm thermische beveiliging
AL128	Circuit 1 - Compressor 2 - Alarm onderhoud AL251 Weerstand 2 - Alarm thermische beveiliging
AL131	Circuit 2 - Compressor 1 - Alarm onderhoud AL258 Verwarmingsketel - Algemeen alarm
AL132	Circuit 2 - Compressor 2 - Alarm onderhoud AL259 Brander - Algemeen alarm
AL135	Ventilatie uitblaaslucht - Alarm onderhoud --

Índice

21 Introducción 145

21.1 General 145
