GEBRUIKSAANWIJZING DEH-S040BT PIONEER

Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [*] conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.pioneer-car.eu/compliance

Français:

Pioneer ARC APP gebruiken.... 22

De karaokefunctie gebruiken 24

Audio aanpassen 25

Instellingen.... 26

FUNCTION-instellingen.... 26

AUDIO-instellingen 28

SYSTEM-instellingen.... 30

ILLUMINATION-instellingen 34

MICROPHONE-instellingen 34

Verbindingen/installatie.... 35

Aanvullende informatie 40

Over deze handleiding:

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een "USB-apparaat" genoemd.
• Als er op het apparaat een iPhone is aangesloten, dan wordt de bron op het apparaat weergegeven als [iPod]. Houd er rekening mee dat dit apparaat, in tegenstelling tot wat de naam van de bron aangeeft, alleen iPhones ondersteunt (iPhone 5 of recenter) (voor details, zie pagina 46).

Vóór u begint

Hartelijk dank voor uw keuze voor dit PIONEER-product

Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand liggende plaats zodat u ze indien nodig altijd kunt raadplegen.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren.

Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

WAARSCHUWING

- Probeer het product niet zelf te monteren en voer er geen onderhoud aan uit. Montage of onderhoud van het product door personen zonder technische opleiding en ervaring met elektronische apparatuur en auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok, verwonding of andere gevaren veroorzaken.

- Bedien het toestel niet tijdens het rijden. Als u knoppen op het toestel wilt bedienen, moet u het voertuig eerst van de weg halen en op een veilige plaats parkeren.

LET OP

• Zorg ervoor dat dit toestel niet in contact komt met vocht en/of andere vloeistoffen. Dit kan een elektrische schok veroorzaken. Ook schade aan het toestel, rook en oververhitting kunnen het gevolg zijn van contact met vloeistoffen.
• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.
• De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt.
• Dit product is getest in gematigde en tropische klimaatomstandigheden volgens IEC 60065, Audio-, video- en soortgelijke elektronische toestellen - Veiligheidseisen.

LET OP

Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

Neem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum als het toestel niet naar behoren functioneert.

Aan de slag

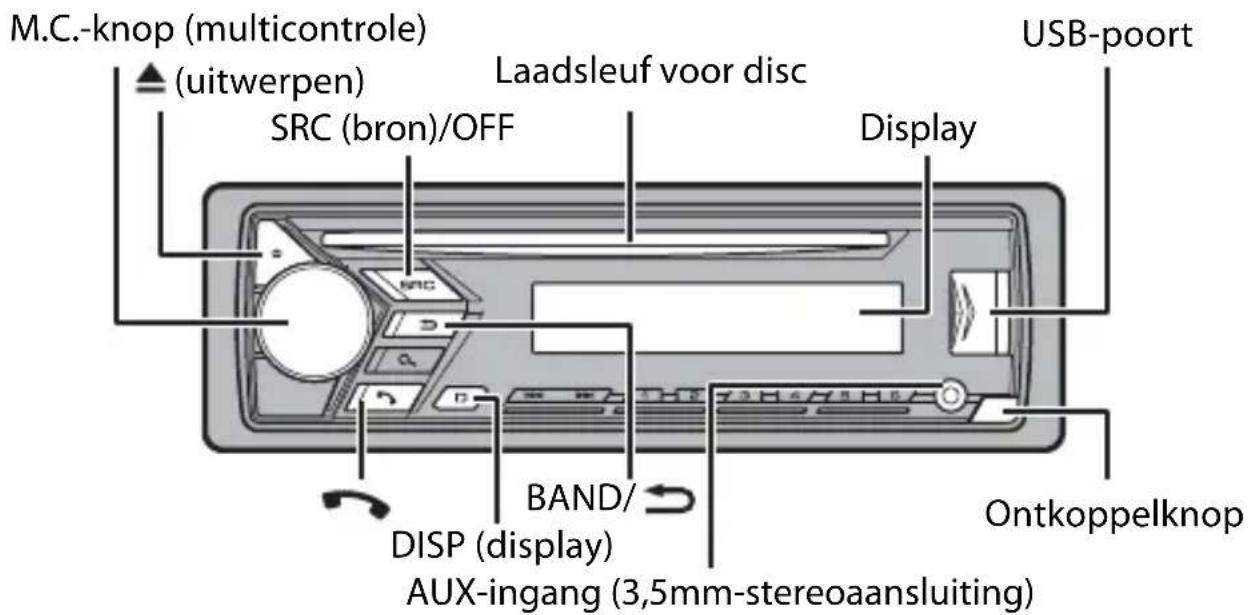

Basisbediening

DEH-S4000BT/S040BT/S3000BT

M.C.-knop (multicontrole) (uitwerpen) Laadsleuf voor disc SRC (bron)/OFF Display USB-poort BAND/ DISP (display) AUX-ingang (3,5mm-stereoansluiting) Ontkoppelknop

* Wanneer de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antenne van de auto, schuift de antenne uit wanneer de bron van het toestel wordt ingeschakeld. Om de antenne weer in te trekken, schakelt u de bron uit.
Vaak gebruikte functies

Actie Bediening
Toestel inschakelen*	Druk op SRC/OFF om het toestel in te schakelen.Hou SRC/OFF ingedrukt om het toestel uit te schakelen.
Actie	Bediening
Het volume regelen Draai de M.C.-knop.
Een bron selecteren Druk herhaaldelijk op SRC/OFF.
De display-informatie wijzigen	Druk herhaaldelijk op DISP.
Terugkeren naar de vorige weergave/lijst Druk op BAND/.→
Terugkeren naar de normale weergave vanuit het menu	Houd BAND/ ➕ i n g e d
De helderheid van het beeldscherm wijzigen	Houd BAND/ ➕ i n g e d
Een oproep beantwoorden/beëindigen Druk op .

Display-indicatie

Indicatie Beschrijving
➢ Verschijnt	wanneer er een lager niveau van het menu of de map bestaat.
	Verschijnt wanneer de knop wordt ingedrukt.
TP Verschijnt	wanneer een verkeersprogramma wordt ontvangen.
TA Verschijnt	wanneer de functie TA (verkeersberichten) is ingesteld (pagina 27).
BASS	Verschijnt wanneer [HI]/[LOW] is geselecteerd bij [D.BASS] (pagina 30).
	Verschijnt wanneer willekeurige weergave/shuffle is ingesteld (behalve wanneer BT AUDIO is geselecteerd als bron).
	Verschijnt wanneer weergave herhalen is ingesteld (behalve wanneer BT AUDIO is geselecteerd als bron).
	Verschijnt wanneer een Bluetooth-verbinding is gemaakt (pagina 12).

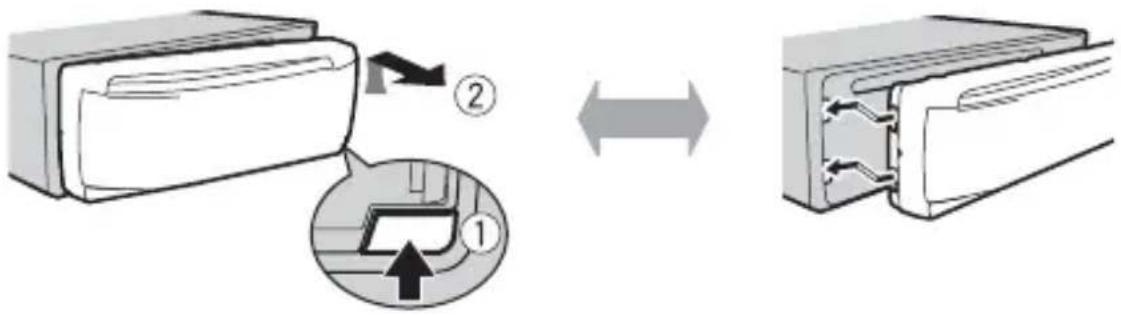

Het voorpaneel verwijderen

Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel verwijdert.

Ontkoppelen Bevestigen

• Stel het voorpaneel niet bloot aan te grote schokken.
• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.
• Bewaar het verwijderde voorpaneel altijd in een beschermtas of zak.

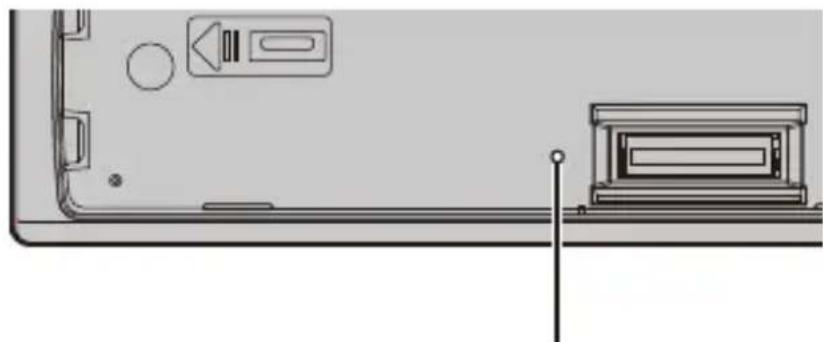

De microprocessor opnieuw instellen

De microprocessor moet in de volgende situaties opnieuw worden ingesteld:

• Vooraleer dit toestel voor het eerst na de installatie wordt gebruikt
• Als het toestel niet goed werkt
• Wanneer vreemde of foutieve berichten op het display verschijnen

1 Verwijder het voorpaneel (pagina 5).

2 Druk op de RESET knop met een scherp voorwerp langer dan 8 mm.

Wanneer u de contactschakelaar inschakelt na de installatie, verschijnt het instellingenmenu.

1 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

Om naar de volgende menuoptie te gaan, dient u uw selectie te bevestigen.

Menu-item Beschrijving
LANGUAGE Selecteer de [ENG](Engels), [PYC](Russisch), [TUR](Turks), [FRA](Frans)	taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven.
CLOCK SET Stel de klok in.	1 Draai de M.C.-knop om het uur aan te passen, druk daarna op de knop om te bevestigen.De indicator gaat automatisch naar de instelling voor de minuten.2 Draai de M.C.-knop om de minuten aan te passen, druk daarna op de knop om te bevestigen.
FM STEP Selecteer de FM [100], [50]	M-afstemstap uit 100 kHz of 50 kHz.

2[QUIT :YES] verschijnt als alle instellingen uitgevoerd zijn.

Om terug te keren naar het eerste item van het instellingenmenu, draait u de M.C.-knop om [QUIT :NO] te selecteren, druk daarna op de knop om te bevestigen.

3 Druk op de M.C.-knop om de instellingen te bevestigen.

OPMERKING

U kunt deze instellingen gelijk wanneer uitvoeren bij de SYSTEM-instellingen (pagina 30) en INITIAL-instellingen (pagina 7).

De demonstratieweergave annuleren (DEMO OFF)

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen.

INITIAL-instellingen

1 Hou SRC/OFF ingedrukt tot het toestel uitschakelt.

2 Hou SRC/OFF ingedrukt om het hoofdmenu weer te geven.
3 Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen.

Menu-item Beschrijving
FM STEP Selecteer de FM [100], [50]	M-afstemstap uit 100 kHz of 50 kHz.
SP-P/O MODE Selecteer [REAR/SUB.W]	deze optie als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[SUB.W/SUB.W] Selecteer deze optie als een passieve subwoofer direct aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[REAR/REAR] Selecteer deze optie als fullrange-luidsprekers aangesloten zijn op de draden voor de achterluidspreker en op de RCA-uitgang. Als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en de RCA-uitgang niet wordt gebruikt, kunt u [REAR/SUB.W] of [REAR/REAR] selecteren.
SYSTEM UPDATE Selecteer [SYSTEM INFO] om de recentste systeeminformatie op het toestel te bevestigen. Selecteer [S/W UPDATE] om het toestel bij te werken naar de recentste software en de instellingen van het toestel te initialiseren. Voor meer informatie over de recentste software en het updaten van deze software kunt u terecht op onze website.
SYSTEM RESET Selecteer [YES], [NO]	[YES] om de instellingen van het toestel te initialiseren. Het toestel wordt automatisch opnieuw gestart.

Radio

De tunerfrequenties van dit toestel zijn bedoeld voor gebruik in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. Bij gebruik in andere regio's kan de ontvangst zwak zijn. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden.

Voorkeuzezenders ontvangen

1 Druk op SRC/OFF om [RADIO] te selecteren.
2 Druk op BAND/ ⇌ om de band te selecteren uit [FM1], [FM2], [FM3], [MW] of [LW].
3 Druk op een cijfertoets (1/ ∧ tot 6/ ⇌).

OPMERKING

U kunt een voorgeprogrammeerd kanaal selecteren door op 🔒 te drukken en de M.C.-knop te draaien.

TIP

De /knoppen kunnen ook worden gebruikt om een voorkeuzezender te selecteren wanneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellingen (pagina 27).

De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1/ ∧ tot 6/ ⇌).

1 Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen.

Een zender handmatig zoeken

1 Als u de band heeft geselecteerd, drukt u op / om een zender te selecteren.

Hou vervolgens / Ingedrukt en laat los om een beschikbare zender te zoeken. Het scannen stopt wanneer het toestel een zender ontvangt. Druk op / om de zoekafstemming te annuleren.

OPMERKING

[SEEK] moet ingesteld zijn op [MAN] in de FUNCTION-instellingen (pagina 27).

Zenders handmatig opslaan

1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1/∧ tot 6/↔) ingedrukt tot hij niet meer knippert.

OPMERKING

U kunt een voorgeprogrammeerd kanaal selecteren door op te drukken en de M.C.-knop te draaien. Nadat u een kanaal heeft geselecteerd, houdt u de M.C.-knop ingedrukt om een station op te slaan.

PTY-functies gebruiken

Het toestel zoekt naar een zender op basis van de PTY (programmatype)-informatie.

1 Houd ingedrukt tijdens FM-ontvangst.
2 Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS].
3 Druk op de M.C.-knop.

Het toestel begint naar een zender te zoeken. Als een zender gevonden is, wordt de servicenaam van het programma weergegeven.

OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele zender het gewenste programmatype uitzendt, wordt gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug naar de oorspronkelijke zender.

CD/USB/iPhone/AUX

OPMERKING

De iPhone-functie is niet beschikbaar voor de DEH-S3000BT.

Weergave

Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel.

Cd

1 Plaats een disc met het etiket omhoog in de laadsleuf.

Om een disc uit te werpen, dient u eerst de weergave te stoppen en vervolgens op te drukken.

USB-apparaten (inclusief Android™)/iPhone

1 Open het deksel van de USB-poort.

2 Sluit het USB-apparaat/de iPhone aan met behulp van een geschikte kabel.

OPMERKING

Om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat/iPhone verbonden wordt met het toestel, stelt u [USB AUTO] in op [ON] bij de SYSTEM-instellingen (pagina 32).

LET OP

Gebruik een optionele Pioneer USB-kabel (CD-U50E) om het USB-apparaat te verbinden, want elk apparaat dat rechtstreeks op het toestel aangesloten is, steekt uit uit het toestel, wat gevaarlijk kan zijn.

Voor u het apparaat loskoppelt, dient u de weergave te stoppen.

AOA-verbindingen

Raapleeg pagina 22 voor meer informatie over AOA-verbindingen.

MTP-verbinding

Een apparaat waarop Android OS 4.0 of recenter geïnstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het aantal bestanden in het apparaat kunnen audiobestanden/songs mogelijk niet worden weergegeven via MTP. Merk op dat de MTP-verbinding niet compatibel is met de WAV- en FLAC-bestandsindelingen.

OPMERKING

Als u een MTP-verbinding gebruikt, moet [PHONE CONNECT] ingesteld zijn op [USB MTP] in de SYSTEM-instellingen (pagina 32).

AUX

1 Steek de stereo-miniplug in de AUX-ingangsaansluiting.
2 Druk op SRC/OFF om [AUX] als bron te selecteren.

OPMERKING

Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellingen, kan [AUX] niet worden geselecteerd als bron (pagina 31).

Bedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 26). Merk op dat de volgende bedieningen niet werken voor een AUX-apparaat. Om een AUX-apparaat te bedienen, dient u het apparaat zelf te gebruiken.

*1 Alleen gecomprimeerde audiobestanden
*2 Wanneer u de functie snel vooruit- of achteruitspoelen gebruikt terwijl een VBR-bestand wordt afgespeeld, is de weergaveduur mogelijk niet correct.

Actie Bediening
Een map selecteren*1	Druk op 1/ ∧ of 2/ √ .
Een fragment/song (hoofdstuk) selecteren Druk op of . ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➡ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➡ ➡ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➡ ➡ ➢ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➡ ➡ ➡ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➡ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➡ ➡ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➢ ➡ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➢ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➢ ➡ ➡ ➡ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➡ ➡ ➡ ➡ ➢ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➢ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➡ ➢ ➡ ➡ ➡ ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡ ➢ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➤ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➨ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➣ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➓ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➠ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➚ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➧ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➩ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➡ ➛ ➡ ≈️
Een bestand zoeken in een lijst (alleen CD/USB)	1Druk op om de lijst weer te geven.2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start.
Een lijst met bestanden in de geselecteerde map/categorie weergeven*1	Druk op de M.C.-knop wanneer een map/categorie geselecteerd is.
Een song in de geselecteerde map/categorie weergeven*1	Hou de M.C.-knop ingedrukt wanneer een map/categorie geselecteerd is.
Weergave herhalen Druk op 6/.	↔
Willekeurige weergave/shuffle Druk op 5/.	. ✗
Weergave pauzeren/hervatten	Druk op 4/PAUSE.
Sound retriever*1	Druk op 3/S.Rtrv.[1]: Geschikt voor lage compressiewaarden[2]: Geschikt voor hoge compressiewaarden
Terug naar de rootmap (alleen voor cd/USB)*1	Houd 1/ ∧ i n g e d r u
Schakelen tussen gecomprimeerde audio en CD-DA (alleen voor cd)	Druk op BAND/ ↻.

Bluetooth

Bluetooth-verbinding

Belangrijk

Als er tien of meer Bluetooth-apparaten (bv. een telefoon en een aparte audiospeler) zijn aangesloten, is het mogelijk dat ze niet goed werken.

1 Schakel de Bluetooth-functie van het apparaat in.

Als u een Bluetooth-verbinding maakt vanaf het apparaat, gaat u verder met stap 6.

2Druk op om het telefoonmenu weer te geven.

3 Draai aan de M.C.-knop om [BT SETTING] te selecteren en druk vervolgens op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [ADD DEVICE] te selecteren, druk daarna op de knop om te bevestigen.

Het toestel zoekt naar beschikbare apparaten en geeft ze vervolgens weer in de apparaatlijst.

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Als het gewenste apparaat niet in de lijst voorkomt, selecteert u [RE-SEARCH].
• Als er geen apparaat beschikbaar is, verschijnt [NOT FOUND] op het display.

5 Draai de M.C.-knop om een apparaat in de apparaatlijst te selecteren, druk daarna op de knop om te bevestigen.

Hou de M.C.-knop ingedrukt om de weergegeven apparaatinformatie te schakelen tussen het Bluetooth-apparaatadres en de apparaatnaam.

Als u een Bluetooth-verbinding maakt vanaf het toestel, gaat u verder met stap 7.

6Selecteer [Pioneer BT Unit] op het display van het apparaat.
7 Controleer of hetzelfde getal van 6 cijfers op het toestel en op het apparaat verschijnt, selecteer vervolgens "Yes" op het apparaat.

OPMERKINGEN

• [DEVICE FULL] verschijnt als het apparaat als aan tien andere apparaten is gekoppeld. Verwijder in dat geval een van de gekoppelde apparaten. Zie [DEL DEVICE] in de Bluetooth-instellingen (pagina 13).
• Afhankelijk van het apparaat moet u een pincode invoeren in stap 7. Voer in dat geval [0000] in.

TIP

De Bluetooth-verbinding kan ook tot stand worden gebracht door het toestel te detecteren op het Bluetooth-apparaat. Om dit te doen moet [VISIBLE] in de Bluetooth-instellingen ingesteld zijn op [ON]. Voor meer informatie over de bediening van een Bluetooth-apparaat, raadpleegt u de bedieningsinstructies bij het Bluetooth-apparaat.

Bluetooth-instellingen

Menu-item Beschrijving
DEVICELIST Geef de lijst	met gekoppelde Bluetooth-apparaten weer. “*”verschijnt bij de apparaatnaam wanneer de Bluetooth-verbinding tot stand is gebracht.Als er geen apparaat geselecteerd is in de apparaatlijst, is deze functie niet beschikbaar.
DEL DEVICE Verwijder de apparaatinformatie.[DELETE YES],[DELETE NO]
ADD DEVICE Registreer een nieuw apparaat.Als er al tien apparaten gekoppeld zijn, is deze functie niet beschikbaar. U kunt het aantal gekoppelde apparaten controleren in de [DEVICELIST]-instelling.
A.CONN Selecteer [ON][ON], [OFF]	om automatisch een Bluetooth-apparaat te verbinden.
VISIBLE Selecteer [ON][ON], [OFF]	zodat een Bluetooth-apparaat het toestel kan detecteren wanneer het toestel via Bluetooth verbonden is met een ander apparaat.
PIN CODE De PIN-code wijzigen.1 Druk op de M.C.-knop om de instelmodus weer te geven.2 Draai de M.C.-knop om een cijfer te selecteren.3 Druk op de M.C.-knop om de cursor naar de volgende positie te brengen.4 Nadat u de PIN-code heeft ingevoerd, houdt u de M.C.-knop ingedrukt.Als u, nadat u de PIN-code heeft ingevoerd, op de M.C.-knop drukt, keert u terug naar het invoerscherm voor de PIN-code en kunt u de PIN-code wijzigen.
DEV. INFO Schakel de apparaatinformatie op het display tussen de apparaatnaam en het Bluetooth-apparaatadres.
A.PAIRING Selecteer [ON][ON], [OFF]	om het apparaat en de iPhone of het Android-apparaat automatisch te koppelen wanneer er een iPhone of Android-apparaat via USB wordt aangesloten op het apparaat. (Deze functie is mogelijk niet beschikbaar, afhankelijk van de versie van iOS die u gebruikt.)• Deze functie voor de iPhone is niet beschikbaar voor DEH-S3000BT.• Wanneer u een Android-apparaat gebruikt, is deze functie beschikbaar in de volgende gevallen:– Android OS 4.4 of recenter is geïnstalleerd op uw apparaat.– Zet de Bluetooth-functie van het apparaat aan en bevestig dat het apparaat niet met het apparaat is verbonden via Bluetooth.– [P.APP AUTO ON] moet op [ON] staan (pagina 32).– Pioneer ARC APP moet op uw Android-apparaat zijn geïnstalleerd en [PHONE CONNECT] moet op [APP CONTROL] staan (pagina 22).– Druk op de bevestigingsknop van het waarschuwingsvenster dat op Pioneer ARC APP wordt weergegeven nadat er verbinding is gemaakt met de Pioneer ARC APP.

Bluetooth-telefoon

Breng eerst een Bluetooth-verbinding tot stand met de Bluetooth-telefoon (pagina 12). Tot twee Bluetooth-telefoons kunnen tegelijk worden verbonden.

Belangrijk

• Als u het toestel in stand-by laat staan om uw telefoon via Bluetooth te verbinden terwijl de motor niet draait, kan de accu leegraken.
• Parkeer uw wagen op een veilige plaats en zet de parkeerrem aan voor u de bediening uitvoert.

Telefoner en

1 Druk op on het telefoonmenu weer te geven.

Wanneer twee telefoons verbonden zijn, verschijnt eerst een telefoonnaam en vervolgens een telefoonmenu. Om naar een andere telefoon te schakelen, drukt u nogmaals op .

2 Draai aan de M.C.-knop om [RECENTS] of [PHONE BOOK] te selecteren en druk vervolgens op de knop om te bevestigen.
Als u [PHONE BOOK] selecteert, gaat u verder met stap 4.
3 Draai aan de M.C.-knop om [MISSED], [DIALLED] of [RECEIVED] te selecteren en druk vervolgens op de knop om te bevestigen.
4 Draai de M.C.-knop om een naam of telefoonnummer te selecteren, druk daarna op de knop om te bevestigen.

Het telefoongesprek begint.

Een binnenkomende oproep beantwoorden

1 Druk op wanneer er een oproep binnenkomt.

TIP

Wanneer twee telefoons via Bluetooth op het toestel zijn aangesloten en er een binnenkomende oproep is wanneer een telefoon voor een oproep wordt gebruikt, verschijnt een bericht op het display. Om de binnenkomende oproep te beantwoorden, dient u de lopende oproep te beeindigen.

Basisbedieningen

Actie Bediening
Een oproep beëindigen Druk op .
Een binnenkomende oproep weigeren	Houd ingedrukt wanneer er een oproep binnenkomt.
Tussen de huidige beller en een beller in wacht schakelen	Druk op de M.C.-knop.
Actie	Bediening
Een beller in wacht annuleren Houd	ingedruk
Het stemvolume van de beller aanpassen (als de privémodus ingeschakeld is, is deze functie niet beschikbaar)	Draai tijdens het gesprek aan de M.C.-knop.
De privémodus in- of uitschakelen	Druk tijdens het gesprek op BAND/ ⬆.

Telefoonnummers opslaan

1 Selecteer een telefoonnummer uit een telefoonboek of gesprekslijst.
2 Hou een van de cijfertoetsen (1/∧ tot 6/ ⇌) ingedrukt.

De contactpersoon wordt opgeslagen onder het geselecteerde voorkeuzenummer.

Om een oproep tot stand te brengen met behulp van een voorkeuzenummer, drukt u op een van de cijfertoetsen (1/ ∧ tot 6/ ⇌), waarna u op de M.C.-knop drukt.

Spraakherkenning (alleen voor iPhone)

(Niet beschikbaar voor DEH-S3000BT)

Deze functie is alleen beschikbaar wanneer een iPhone die over spraakherkenning beschikt, via Bluetooth verbonden is met het toestel.

1 Houd ingedrukt om de spraakherkenningsfunctie te activeren.
2 Druk op de M.C.-knop en spreek in de microfoon om spraakopdrachten te geven.

Druk op BAND/ ⇌ om de sprakherkenningsfunctie te sluiten.

OPMERKING

Voor meer informatie over de mogelijkheden van spraakherkenning raadpleegt u de bij uw iPhone geleverde handleiding.

* Als twee telefoons verbonden zijn, werkt deze functie niet voor oproepen die binnenkomen terwijl een van de telefoontoestellen voor een oproep wordt gebruikt.
Telefo on me nu

Menu-item Beschrijving
RECENTS De lijst met gemiste oproepen weergeven. [MISSED]
[DIALLLED] De lijst met gevormde nummers weergeven.
[RECEIVED] De lijst met ontvangen oproepen weergeven.
PHONE BOOK	Geef de contactpersonen van uw telefoon weer. Stel [VISIBLE] bij de Bluetooth-instellingen in op [ON] om via dit toestel door de contactpersonen te bladeren.
Menu-item	Beschrijving
PRESET 1-6 Voorgeprog	rammeerde telefoonnummers opnieuw bellen. U kunt voorgeprogrammeerde telefoonnummers ook bellen door op een van de cijfertoetsen (1/ ∧ tot 6/ ⇌) te drukken.
A.ANSR* Selecteer [ON] [ON], [OFF]	om een binnenkomende oproep automatisch te beantwoorden.
R.TONE Selecteer [ON] als [ON], [OFF]	als de beltoon niet uit de luidsprekers van de wagen komt. Afhankelijk van de aangesloten telefoon werkt deze functie mogelijk niet.
PB INVT Keer de volgorde	van de namen in het telefoonboek om (naamweergave).
BT SETTING U kunt diverse	se instellingen aanpassen voor Bluetooth-verbindingen. Raadpleeg pagina 13 voor meer informatie over Bluetooth-instellingen.

Bluetooth-audio

Belangrijk

- Afhankelijk van de aangesloten Bluetooth-audiospeler is de functionaliteit tot een van de volgende twee niveaus beperkt:

• A2DP (Advanced Audio Distribution Profile); hiermee kunt u muziek op de audiospeler alleen afspelen.

• AVRCP (Audio/Video Remote Control Profile); hiermee kunt u muziek afspelen, pauzeren, songs selecteren enz.

• Het geluid van de Bluetooth-audiospeler wordt gedempt wanneer u de telefoon gebruikt.

• Als de Bluetooth-audiospeler in gebruik is, kan niet automatisch verbinding worden gemaakt met een Bluetooth-telefoon.
• Afhankelijk van het aangesloten type Bluetooth-audiospeler kunnen sommige bedienings- of informatiefuncties niet beschikbaar zijn.

1 Breng een Bluetooth-verbinding tot stand met de Bluetooth-audiospeler.

2 Druk op SRC/OFF om [BT AUDIO] als bron te selecteren.
3 Druk op BAND/ ⇌ om het afspelen te starten.

Basisbedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 26).

* Afhankelijk van het verbonden apparaat zijn deze handelingen mogelijk niet beschikbaar.

Actie Bediening
Snel vooruit- of achteruitspoelen	Houd ◀◀◀ of ▶▶▶ ingedrukt.
Een track selecteren Druk op of .	|◄◄ ►►
Weergave herhalen* Druk op 6/ .	↔
Willekeurige weergave* Druk op 5/ .	✕✕
Het afspelen pauzeren/hervatten	Druk op 4/PAUSE.
Een bestand in een lijst zoeken	1 Druk op 🔒 om een lijst weer te geven.2 Draai aan de M.C.-knop om de naam van de gewenste map te selecteren en druk erop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start.
Naar een ander Bluetooth-apparaat in de lijst gaan in de volgorde waarop de apparaten zijn aangesloten	Druk op 1/ ∧ of 2/ √.

App-modus

OPMERKING

Aansluiten van een iPhone is niet beschikbaar voor DEH-S3000BT.

U kunt via dit toestel een applicatie op een iPhone-/Android-apparaat gebruiken. In sommige gevallen kunt u een applicatie bedienen met het toestel.

Meer informatie over compatibele apparaten vindt u op onze website.

Belangrijk

Voor gebruik van applicaties van derden worden mogelijk persoonsgegevens gebruikt of moet u zulke gegevens verstrekken, bijvoorbeeld door het opzetten van een gebruikersaccount of op andere wijze, en voor sommige applicaties worden mogelijk geolocatiegegevens gebruikt.

ALLE APPLICATIES VAN DERDEN VALLEN UITSLUITEND ONDER VERANTWOORDELIJKHEID VAN HUN UITGEVER, INCLUSIEF MAAR NIET BEPERKT TOT HET VERZAMELEN EN BEVEILIGEN VAN

GEBRUIKERSGEGEVENS EN HET PRIVACYBELEID. DOOR EEN APPLICATIE VAN DERDEN TE GEBRUIKEN, GAAT U ERMEE AKKOORD OM U TE INFORMEREN OVER DE GEBRUIKSVOORWAARDEN EN HET PRIVACYBELEID VAN DE UITGEVER ERVAN. ALS U NIET AKKOORD GAAT MET DE

GEBRUIKSVoorWAARDEN OF HET BELEID VAN EEN UITGEVER OF GEEN TOESTEMMING GEEFT VOOR HET GEBRUIK VAN GEOLOCATIEGEGEVENS (INDIEN VAN TOEPASSING), MOET U DE APPLICATIE NIET GEBRUIKEN.

Voor iPhone-gebruikers

Deze functie is compatibel met iPhones waarop iOS 6.0 of recenter is geïnstalleerd.

Voor gebruikers van Android-apparaten

Deze functie is compatibel met apparaten waarop Android OS 2.3 of later geïnstalleerd is.

OPMERKING

PIONEER IS NIET AANSPRAKELIJK VOOR APPLICATIES VAN DERDEN OF HUN INHOUD, INCLUSIEF MAAR NIET BEPERKT TOT HUN NAUWKEURIGHEID OF VOLLEDIGHEID. DE INHOUD EN DE FUNCTIONALITEIT VAN DERGELIJKE APPLICATIES ZIJN UITSLUITEND DE VERANTWOORDELIJKHEID VAN DE LEVERANCIER VAN DE APPLICATIE.

Een applicatie weergeven via het toestel

1 Verbind dit toestel met het mobiele apparaat.

• iPhone via USB (pagina 10)
• iPhone/Android-apparaat via Bluetooth (pagina 12)

2 Druk op de M.C.-knop om het hoofdmenu weer te geven.

3 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.

4 Draai de M.C.-knop om [PHONE CONNECT] te selecteren en druk daarna op de knop om te bevestigen.

5 Draai de M.C.-knop om een van de volgende mogelijkheden te selecteren en druk daarna op de knop om te bevestigen.

• Selecteer [IPHONE] voor iPhone.
• Selecteer [ANDROID] voor een Android-apparaat.

6 Draai aan de M.C.-knop om een van de volgende mogelijkheden te selecteren.

• Select [WIRED] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding.

OPMERKING

Als de verbindingsinstelling wordt gewijzigd, verschijnt op het display een bericht om u te informeren dat de verbindingsinstelling is gewijzigd. Druk op de M.C.-knop en draai de M.C.-knop om [SRC OFF :YES] te selecteren en druk daarna op de knop om te bevestigen. Het toestel wordt automatisch uitgeschakeld en de instelling wordt uitgevoerd.

7 Druk op SRC/OFF om [APP] te selecteren.

8Bedien het mobiele apparaat om de applicatie te starten.

OPMERKING

Wanneer u een ander mobiel apparaat dan een iPhone/Android-apparaat verbindt, selecteert u [OTHERS] in het [PHONE CONNECT]-menu en selecteert u [WIRED] (voor de USB-verbinding) of [BLUETOOTH] (voor de Bluetooth-verbinding). Afhankelijk van uw mobiele apparaat functioneert dit mogelijk niet correct.

Basisbedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 26).

Actie Bediening
Een track selecteren Druk op of .
Snel vooruit- of achteruitspoelen Houd of ingedrukt
Het afspelen pauzeren/hervatten Druk op BAND/.

Spotify®

OPMERKING

Aansluiten van een iPhone is niet beschikbaar voor DEH-S3000BT.

Spotify is een verspreidingsservice voor muziekstreaming die niet aangesloten is bij Pioneer. Meer informatie vindt u op http://www.spotify.com.

De Spotify-toepassing is beschikbaar voor compatibele telefoons. Raadpleeg https://support.spotify.com/ voor de recentste informatie over compatibiliteit.

Om te genieten Spotify als u rijdt, download eerst de Spotify app op uw iPhone of Android toestel. U kunt het downloaden op de iTunes App Store of Google Play™. Kies een gratis account of een betaalde Premium account, ofwel in de app of op spotify.com. Een Premium account geeft u meer functies, zoals offline luisteren.

Belangrijk

• Dit product omvat Spotify-software, die onderworpen is aan licenties van derden, die u hier kunt vinden: www.spotify.com/connect/third-party-licenses.
• Voor informatie over de landen en regio's waar Spotify kan worden gebruikt, gaat u naar https://www.spotify.com/us/select-your-country/.

Luisteren naar Spotify

Update de firmware van Spotify naar de recentste versie voor u de applicatie gebruikt.

1 Verbind dit toestel met het mobiele apparaat.

• iPhone via USB (pagina 10)
• iPhone/Android-apparaat via Bluetooth (pagina 12)
  Als u een USB -verbinding kiest, gaat u verder met stap 6.

2 Druk op SRC/OFF om [SPOTIFY] te selecteren.
3 Houd 1/ ^ ingedrukt om [PHONE CONNECT] weer te geven.
4 Draai de M.C.-knop om een van de volgende mogelijkheden te selecteren en druk daarna op de knop om te bevestigen.

• Selecteer [IPHONE] voor iPhone.
• Selecteer [ANDROID] voor een Android-apparaat.

5 Draai aan de M.C.-knop om [BLUETOOTH] te selecteren voor een iPhone/Android-apparaat via Bluetooth.

OPMERKING

Als de verbindingsinstelling wordt gewijzigd, verschijnt op het display een bericht om u te informeren dat de verbindingsinstelling is gewijzigd. Druk op de M.C.-knop en draai de M.C.-knop om [SRC OFF :YES] te selecteren en druk daarna op de knop om te bevestigen. Het toestel wordt automatisch uitgeschakeld en de instelling wordt uitgevoerd.

6 Druk op SRC/OFF om [SPOTIFY] te selecteren.

7 Open de applicatie Spotify op het mobiele apparaat en start de weergave.

OPMERKING

Wanneer u een ander mobiel apparaat dan een iPhone/Android-apparaat verbindt, selecteert u [OTHERS] in het [PHONE CONNECT]-menu en selecteert u [WIRED] (voor de USB-verbinding) of [BLUETOOTH] (voor de Bluetooth-verbinding). Afhankelijk van uw mobiele apparaat functioneert dit mogelijk niet correct.

Basisbedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 26).

OPMERKING

De beschikbare functies zijn afhankelijk van het soort inhoud (track/album/artiest/afspeellijst/radio) dat u wilt afspelen.

Actie Bediening
Een fragment overspringen Druk op of .
Een track in een lijst zoeken	1 Druk op 🔒 (lijst) om de lijst weer te geven.2 Draai de M.C.-knop om de gewenste categorie te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start.
Het afspelen pauzeren/hervatten Druk op 4/PAUSE.
Duim omhoog (alleen voor radio) Druk op 1/	. ^
Duim omlaag (alleen voor radio) Druk op 2/	. ∨
Willekeurige weergave (alleen voor track/album/artiest/afspeellijst)	Druk op 5/ ✗.
Weergave herhalen (alleen voor track/album/artiest/afspeellijst)	Druk op 6/ ⇌.
Start een radiokanaal op basis van de song die momenteel wordt afgespeeld.	1 Houd 5/ ×× ingedrukt om een radio te starten.2Druk op de M.C.-knop.Deze functie is mogelijk niet beschikbaar, afhankelijk van de geselecteerde song.

OPMERKING

Sommige functies van Spotify kunnen niet op het toestel worden bediend.

Pioneer ARC APP gebruiken

OPMERKING

Aansluiten van een iPhone is niet beschikbaar voor DEH-S3000BT.

U kunt het toestel bedienen via een Pioneer ARC APP die geïnstalleerd is op een iPhone/

Android-apparaat. In sommige gevallen kunt u via het toestel bepaalde functies van de toepassing gebruiken, zoals bronselectie, pauzeren enz.

Raadpleeg de helpfunctie van de toepassing voor meer informatie over welke functies er beschikbaar zijn in de toepassing.

WAARSCHUWING

Bedien de toepassing niet terwijl u rijdt. Parkeer uw wagen op een veilige plaats voor u de bedieningselementen van de toepassing gebruikt.

Voor iPhone-gebruikers

Deze functie is compatibel met iPhones (iPhone 5 of recenter) waarop iOS 8.0 of recenter is geïnstalleerd.

U kunt Pioneer ARC APP downloaden op iTunes App Store.

Voor gebruikers van Android-apparaten

Deze functie is compatibel met apparaten waarop Android OS 4.1 of later geïnstalleerd is en die ook AOA (Android Open Accessory) 2.0 ondersteunen.

U kunt Pioneer ARC APP downloaden op Google Play.

OPMERKING

Sommige Android-apparaten die via AOA 2.0 verbonden zijn, werken mogelijk niet goed of produceren geluiden ten gevolge van hun eigen softwareontwerp, ongeacht de OS-versie.

Een verbinding tot stand brengen met Pioneer ARC APP

1 Verbind dit toestel met het mobiele apparaat.

• iPhone/Android-apparaat via USB (pagina 10)
• iPhone/Android-apparaat via Bluetooth (pagina 12)

2 Druk op de M.C.-knop om het hoofdmenu weer te geven.
3 Draai aan de M.C.-knop om [SYSTEM] te selecteren en druk vervolgens op de knop om te bevestigen.
4 Draai de M.C.-knop om [PHONE CONNECT] te selecteren en druk daarna op de knop om te bevestigen.
5 Draai de M.C.-knop om een van de volgende mogelijkheden te selecteren en druk daarna op de knop om te bevestigen.

- Selecteer [IPHONE] voor iPhone.

- Selecteer [ANDROID] voor een Android-apparaat.

OPMERKING

Als de verbindingsinstelling wordt gewijzigd, verschijnt op het display een bericht om u te informeren dat de verbindingsinstelling is gewijzigd. Druk op de M.C.-knop en draai de M.C.-knop om [SRC OFF :YES] te selecteren en druk daarna op de knop om te bevestigen. Het toestel wordt automatisch uitgeschakeld en de instelling wordt uitgevoerd.

6 Draai aan de M.C.-knop om een van de volgende mogelijkheden te selecteren.

Als u in stap 5 [IPHONE] heeft geselecteerd

• Select [WIRED] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding.

Als u in stap 5 [ANDROID] heeft geselecteerd

• Select [APP CONTROL] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding.

Wanneer u de USB-verbinding selecteert, wordt Pioneer ARC APP automatisch gestart op het Android-apparaat als [ON] is geselecteerd in [P.APP AUTO ON] (pagina 32).

OPMERKING

Als Pioneer ARC APP niet op uw Android-apparaat werd geïnstalleerd, verschijnt een bericht op uw Android-apparaat om u te vragen de applicatie te installeren. Selecteer [OFF] in [P.APP AUTO ON] om het bericht te verwijderen (pagina 32).

7 Druk op SRC/OFF om een bron te selecteren.

8 Start Pioneer ARC APP op het mobiele apparaat via USB-aansluiting. Houd de M.C.-knop via Bluetooth-aansluiting ingedrukt.

OPMERKING

Wanneer u een ander mobiel apparaat dan een iPhone/Android-apparaat verbindt, selecteert u [OTHERS] in het [PHONE CONNECT]-menu en selecteert u [WIRED] (voor de USB-verbinding) of [BLUETOOTH] (voor de Bluetooth-verbinding). Afhankelijk van uw mobiele apparaat functioneert dit mogelijk niet correct.

Muziek beluisteren op een Android-apparaat

1 Druk op SRC/OFF om [ANDROID] te selecteren.

Basisbedieningen

Actie Bediening
Een track selecteren Druk op of .	|◀◀ ▶▶▶|
Snel vooruit- of achteruitspoelen Houd of ingedrukt	|◀◀ ▶▶▶|
Het afspelen pauzeren/hervatten	Druk op 4/PAUSE.
Sound retriever	Druk op 3/S.Rtrv.[1]: Geschikt voor lage compressiewaarden[2]: Geschikt voor hoge compressiewaarden

De karaokefunctie gebruiken

WAARSCHUWING

• De bestuurder mag nooit zingen met een microfoon terwijl hij/zij aan het rijden is. Hierdoor kan een ongeval worden veroorzaakt.
• Om ongevallen te voorkomen mag u de microfoon niet laten slingeren.

LET OP

Het is uiterst gevaarlijk als de draad van de microfoon rond de stuurkolom, het rempedaal of de versnellingshendel wordt gewikkeld. Hierdoor kan een ongeval worden veroorzaakt. Installeer de microfoon dusdanig, dat het rijden op geen enkele manier wordt gehinderd.

OPMERKINGEN

• Gebruik een in de handel verkrijgbare dynamische mic en niet de meegeleverde microfoon.
• Deze functie is niet beschikbaar als u de volgende bron heeft geselecteerd.

-RADIO

- AUX

1 Steek de stereo ministekker van uw microfoon in de AUX-ingang.
2Houd ingedrukt om de karaokemodus te activeren.

Als de karaokemodus is geactiveerd, wordt het volume van het apparaat gedempt.

Pas het volume van de microfoon aan met de [MIC VOL]-instelling.

OPMERKING

U kunt de karaokemodus ook activeren in de MICROPHONE-instellingen (pagina 26).

Het volume van de microfoon aanpassen

1 Houd ingedrukt om [MIC VOL] weer te geven.
2 Draai aan de M.C.-knop om het volumeniveau aan te passen.

OPMERKINGEN

• U kunt het volume van de microfoon ook aanpassen in de MICROPHONE-instellingen (pagina 26).
• Als u gefluit hoort wanneer u de microfoon gebruikt, moet u hem van de luidspreker weg houden of het volume van de microfoon verlagen.

Audio aanpassen

U kunt ook diverse instellingen uitvoeren in de AUDIO-instellingen (pagina 28).

De kantelfrequentie en de helling aanpassen

U kunt de kantelfrequentie en de helling van elke luidspreker aanpassen.

De volgende luidsprekers kunnen worden aangepast.

[FRONT], [REAR], [SUBWOOFER]

OPMERKING

[SUBWOOFER] kan alleen worden geselecteerd wanneer [ON] is geselecteerd in [SUBWOOFER] (pagina 29).

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [AUDIO] te selecteren en druk vervolgens op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [CROSSOVER] te selecteren en druk vervolgens op de knop om te bevestigen.
4 Draai de M.C.-knop om de luidsprekereenheid (filter) te selecteren, druk daarna op de knop om te bevestigen.

5 Draai de M.C.-knop om [HPF] of [LPF] te selecteren volgens de luidsprekereenheid (filter), druk daarna op de knop om te bevestigen.
6 Draai de M.C.-knop om een geschikte kantelfrequentie te selecteren voor de luidsprekereenheid (filter) die u heeft geselecteerd in stap 4, druk daarna op de knop om te bevestigen.
[25HZ] tot [250HZ]
7 Draai de M.C.-knop om een geschikte helling te selecteren voor de luidsprekereenheid (filter) die u heeft geselecteerd in stap 4.

[-6] tot [-24] (als u [FRONT] of [REAR] kiest)

[-6] tot [-36] (als u [SUBWOOFER] kiest)

Instellingen

U kunt diverse instellingen aanpassen in het hoofdmenu.

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.

2 Draai vervolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

• FUNCTION-instellingen (pagina 26)
• AUDIO-instellingen (pagina 28)
• SYSTEM-instellingen (pagina 30)
• ILLUMINATION-instellingen (pagina 34)
• MICROPHONE-instellingen (pagina 34)

3 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

OPMERKING

De iPhone-menu-items in de volgende tabellen zijn niet beschikbaar voor de DEH-S3000BT.

FUNCTION-instellingen

De menu-items zijn afhankelijk van de bron.

Menu-item Beschrijving

FM SETTING

RADIO

[TALK], [STANDARD], [MUSIC] Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanneer FM-band is geselecteerd.)

Menu-item Beschrijving
BSM	Sla de zes sterkste zenders automatisch op onder de cijfertoetsen (1/ ∧ tot 6/ ⇌).
REGIONAL	[ON], [OFF] Beperk de ontvangst tot de specifieke regionaleprogramma's wanneer AF (alternatieve frequenties zoeken) geselecteerd is. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
LOCAL	FM: [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW: [OFF], [LV1], [LV2]Beperk de zenders automatisch volgens de signaalsterkte.
TA	[ON], [OFF] Ontvang actuele verkeersinformatie indienbeschikbaar. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
AF	[ON], [OFF] Laat het toestel opnieuw afstemmen op een andere frequentie van dezelfde zender. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
NEWS	[ON], [OFF] Onderbreek de momenteel geselecteerde bronmet nieuwsberichten. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
SEEK	[MAN], [PCH] Wijs de knoppen of toe om zenders een voor een te zoeken (handmatige afstemming) of selecteer een zender uit de voorgeprogrammeerde kanalen.
SAVE	Sla de informatie van de momenteel afgespeelde song op in uw muzieklijst op Spotify.
UNSAVE	Verwijder de songinformatie die opgeslagen is in [SAVE].

Menu-item Beschrijving
SEL DEVICE	iPod	APP	BT AUDIO	SPOTIFY
					Verbind een Bluetooth-apparaat in de lijst.
S.RTRV	CD	USB	iPod	APP	BT AUDIO	ANDROID	SPOTIFY	AUX
	[1] (geschikt voor lage compressiewaarden), [2] (geschikt voor hoge compressiewaarden), [OFF]				Verbeter gecomprimeerde audio en zorg voor een rijk geluid.
PAUSE	APP				Pauzeer of hervat de weergave.
PLAY	BT AUDIO				Start de weergave.
STOP	BT AUDIO				Stop de weergave.

AUDIO-instellingen

Menu-item Beschrijving
EQ SETTING
[SUPER BASS], [POWERFUL],[NATURAL], [VOCAL], [CUSTOM1],[CUSTOM2], [FLAT]	Selecteer de equalizercurve of pas deze aan.·Wanneer u een andere instelling dan[CUSTOM1] en [CUSTOM2] selecteert, kunt u deequalizercurve ook aanpassen door de M.C.-knop ingedrukt te houden en vervolgens deaangepaste equalizercurve op te slaan in[CUSTOM1].
Selecteer een equalizerband en -niveau voor verdere aanpassing.Equalizerband: [50HZ] tot[12.5kHz]Equalizerniveau: [-6] tot [+6]
FADER*1	Pas de balans aan tussen de voor- enachterluidspreker.
BALANCE	Pas de balans aan tussen de linker en rechterluidspreker.
SUBWOOFER[ON], [OFF] Zet op [ON] wanneer een subwoofer-luidsprekerwordt gebruikt.
SUBWOOFER*2[NOR], [REV] Selecteer de subwooferfase.
SPEAKER LEVELLuidsprekertypes: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER]Uitgangsniveau: [-24] tot [10]	Selecteer een luidsprekereenheid (filter) en pas het uitgangsniveau aan.Elke waarde die u heeft aangepast, verandert wanneer u de [POSITION]-instelling verandert (pagina 29).
CROSSOVER	Selecteer een luidsprekereenheid (filter) om de HPF- of LPF-kantelfrequentie en de helling voor elke luidsprekereenheid aan te passen.Raadpleeg pagina 25 voor meer informatie over de [CROSSOVER]-instelling.
POSITION[OFF], [FRONT LEFT] (stoel vooraan links), [FRONT RIGHT] (stoel vooraan rechts), [FRONT] (stoelen vooraan), [ALL]	Selecteer een luisterpositie om het uitgangsniveau van de luidsprekers automatisch aan te passen en een vertragingstijd toe te voegen die overeenkomt met het aantal en de plaats van de bezette stoelen.
TIME ALGNMNT[INITIAL], [OFF], [CUSTOM]Selecteer een luidsprekertype en pas de luidsprekerafstand aan voor verdere aanpassing in [CUSTOM].Luidsprekertypes: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER]Luidsprekerafstand (cm): [350] tot [0.0]	Selecteer of pas de instellingen voor de tijdcorrectie aan overeenkomstig de afstand tussen de positie van de luisteraar en elke luidspreker.Selecteer [INITIAL] om de instelwaarde te initialiseren.Selecteer [OFF] om alle instelwaarden weer op 0 te zetten.De [CUSTOM]-instelling is beschikbaar wanneer [FRONT LEFT] of [FRONT RIGHT] is geselecteerd in [POSITION] (pagina 29).De [CUSTOM]-instelling is niet beschikbaar wanneer [OFF] is geselecteerd in [SUBWOOFER] (pagina 29).
SAVE SETTINGS[YES], [NO] Sla de volgende geluidsinstellingen op zodat uze later opnieuw kunt oproepen: [CROSSOVER],[SPEAKER LEVEL], [EQ SETTING], [POSITION],[TIME ALGNMNT], [D.BASS], [SUBWOOFER].
LOAD SETTINGSLaad de geluidsinstellingen wanneer u [SAVE SETTINGS] reeds heeft uitgevoerd.
D.BASS[OFF], [LOW], [HI] Boost het basniveau op dynamische wijze zodathet geluid klinkt alsof er een subwoofer aan het systeem is toegevoegd.
LOUDNESS[OFF], [LOW], [MID], [HI] Compenseer voor een helder geluid bij laag volume.
SLA[+4] tot [-4] Pas het volume aan voor elke bron behalve FM.Alle hierna vermelde combinaties worden automatisch ingesteld op dezelfde instelling.Wanneer u een USB-verbinding tot stand brengt, stelt u USB, iPod, ANDROID, SPOTIFY en APP in.Wanneer u een Bluetooth-verbinding tot stand brengt, stelt u BT AUDIO, iPod, ANDROID, SPOTIFY en APP in.

*1 Niet beschikbaar wanneer [SUB.W/SUB.W] is geselecteerd in [SP-P/O MODE] in de INITIAL-instellingen (pagina 8).

*2 Niet beschikbaar wanneer [REAR/REAR] is geselecteerd in [SP-P/O MODE] in de INITIAL-instellingen (pagina 8).

SYSTEM-instellingen

U kunt deze menu's ook oproepen wanneer het toestel uitgeschakeld is.

* [PW SAVE] wordt geannuleerd als de accu losgekoppeld wordt, en moet weer worden ingeschakeld als de accu weer wordt aangesloten. Wanneer [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindingsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft.

Menu-item Beschrijving
LANGUAGE
[ENG](Engels), [PYC](Russisch), [TUR](Turks), [FRA](Frans)	Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven.
CLOCK SETStel de klok in (pagina 7).
12H/24H[12H], [24H] Selecteer de tijdnotatie.
BEEP TONE[ON], [OFF] U kunt een pieptoon horen wanneer een knopwordt ingedrukt. Selecteer [OFF] om deze functie uit te schakelen.
INFO DISPLAY[SOURCE/SPEANA], [CLOCK/SPEANA], [SRC/LIVE FX], [CLOCK/LIVE FX], [SOURCE], [SPEANA], [OFF]	Geef het item weer op het sub-informatiedisplay.Wanneer [SOURCE/SPEANA] of [CLOCK/SPEANA] geselecteerd is, wordt de antenne in plaats van de speana weergegeven op de radiobron.
AUTO PI[ON], [OFF] Zoek naar een andere zender met dezelfde programmering, zelfs als u een voorkeuzezender gebruikt.
AUX[ON], [OFF] Stel in op [ON] wanneer een hulpapparaat wordt gebruikt dat verbonden is met het toestel.
BT AUDIO[ON], [OFF] Zet het Bluetooth-signaal aan/uit.
SPOTIFY[ON], [OFF] Stel in op [ON] wanneer u de Spotify-functie gebruikt.
PW SAVE*[ON], [OFF] Verminder het verbruik van batterijvermogen.Het inschakelen van de bron is de enige handeling die met deze functie mogelijk is.
BT MEM CLEAR[YES], [NO] Wis de Bluetooth-apparaatgegevens(apparaatlijst, PIN-code, gesprekslijst,telefoonboek, voorgeprogrammeerdetelefoonnummers) die opgeslagen zijn in hettoestel.[CLEARED] verschijnt wanneer gegevens metsucces werden verwijderd.
PHONE CONNECT[IPHONE]*, [ANDROID], [OTHERS]* Alleen voor DEH-S4000BT/S040BT	Selecteer het type apparaat en de gepasteverbindingsmethode overeenkomstig uwapparaat.Raadpleeg pagina 32 voor meer informatie overde verbindingen voor elk apparaat.Selecteer [OTHERS] wanneer u een andermobiel apparaat verbindt dan iPhone/Android.
P.APP AUTO ON[ON], [OFF]	Selecteer[ON] om Pioneer ARC APP automatisch testarten wanneer een Android-apparaat wordtverbonden aan het toestel via AOA. (Alleenbeschikbaar als [APP CONTROL] is geselecteerd bij[PHONE CONNECT].)
USB AUTO[ON], [OFF] Selecteer [ON] om automatisch over teschakelen naar de bron [USB] wanneer er eenUSB-apparaat/iPhone verbonden wordt met hettoestel.Selecteer [OFF] wanneer een USB-apparaat/iPhone alleen aangesloten wordt om opgeladente worden.

Informatie over de verbindingen voor elk apparaat

De beschikbare bronnen zijn verschillend afhankelijk van de instelwaarde.

Stel [PHONE CONNECT] in volgens de tabel van de bron die u wilt gebruiken.

Raapleeg pagina 22 voor meer informatie over Pioneer ARC APP-verbindingen.

OPMERKING

De iPhone-menu-items in de volgende tabellen zijn niet beschikbaar voor de DEH-S3000BT.

Wanneer de Pioneer ARC APP-verbinding NIET wordt uitgevoerd

Instelwaarde Apparaat Verbindingsmethode			Beschikbare bron(nen)
[WIRED](Wanneer [IPHONE] of [OTHERS] is geselecteerd)	iOS USB iPod	APP, SPOTIFY
		Bluetooth -
	Android USB	ANDROID (AOA)
		Bluetooth -
[USB MTP](MTP)(Als [ANDROID] is geselecteerd)	iOS USB iPod	APP, SPOTIFY
		Bluetooth -
	Android USB	USB MTP
		Bluetooth -
[APP CONTROL](AOA)(Als [ANDROID] is geselecteerd)	iOS USB iPod	APP, SPOTIFY
		Bluetooth -
	Android USB	ANDROID (AOA)
		Bluetooth -
[BLUETOOTH] iOS USB -
		Bluetooth iPod, APP, SPOTIFY
	Android USB	USB MTP
		Bluetooth APP, SPOTIFY

Wanneer de Pioneer ARC APP-verbinding wordt uitgevoerd

Instelwaarde Apparaat Ver	bindingsmethode	Spotify
[WIRED](Wanneer [IPHONE] of [OTHERS] is geselecteerd)	iOS USB iPod	Bluetooth -
		Android USB	ANDROID (Android Muziek)
			Bluetooth -
[USB MTP](MTP)(Als [ANDROID] is geselecteerd)	iOS USB iPod	SPOTIFY
		Bluetooth -
	Android USB	USB MTP
		Bluetooth -
Instelwaarde	Apparaat	Verbindingsmethode	Beschikbare bron(nen)
[APP CONTROL](AOA)(Als [ANDROID] is geselecteerd)	iOS USB iPod	, SPOTIFY
		Bluetooth -
	Android USB	ANDROID (Android	Muziek)
		Bluetooth -
[BLUETOOTH] iOS USB -
		Bluetooth iPod, SPOTIFY
	Android USB	USB MTP
		Bluetooth ANDROID (Android Muziek), SPOTIFY

ILLUMINATION-instellingen

Menu-item Beschrijving

DIM SETTING

[SYNC CLOCK], [MANUAL] De display-helderheid wijzigen.

BRIGHTNESS

[1] tot [10] De display-helderheid wijzigen.

De beschikbare instelbereiken zijn verschillend afhankelijk van [DIM SETTING].

MICROPHONE-instellingen

Menu-item Beschrijving

MICROPHONE

[ON], [OFF] Zet op [ON] als u de karaokefunctie gebruikt.

MIC VOL

Pas het volume van de microfoon aan.

Verbindingen/installatie

Verbindingen

Belangrijk

- Wanneer dit toestel wordt geïnstalleerd in een wagen zonder ACC (accessoire)-positie van de contactschakelaar en als de rode kabel niet wordt verbonden met de aansluiting die de bediening van de contactschakelaar detecteert, kan de accu leeglopen.

ACC-positie

Geen
ACC-po

- Als dit toestel wordt gebruikt in andere omstandigheden dan hierna vermeld, kan er brand of een storing optreden.

• Wagens met een 12 Volt accu en negatieve aarding.
• Wanneer de luidsprekeruitgang door 4 kanalen wordt gebruikt, gebruikt u luidsprekers van meer dan 50 W (maximaal ingangsvermogen) en tussen 4 Ω en 8 Ω (impedantiewaarde). Gebruik geen luidsprekers van 1 Ω tot 3 Ω voor dit toestel.

- Wanneer de uitgang voor de achterluidspreker wordt gebruikt door 2 Ω van de subwoofer, gebruikt u luidsprekers van meer dan 70 W (maximaal ingangsvermogen).

* Raadpleeg de verbindingen voor een verbindingsmethode.

- Om kortsluiting, oververhitting of storing te voorkomen, dient u de volgende richtlijnen op te volgen.

- Koppel de negatieve pool van de accu los voor u met de installatie begint.

- Zet de bedrading vast met kabelklemmen of kleefband. Wikkel

kleefband rond bedrading die in contact komt met metalen delen om de bedrading te beschermen.

• Plaats alle kabels op een veilige afstand van bewegende delen, zoals de schakelhendel en de stoelrails.
• Plaats alle kabels op een veilige afstand van hete plaatsen, dus niet nabij de uitgang van de verwarming.
• Verbind de gele kabel niet met de accu door deze door het gat naar het motorcompartiment te voeren.
  -Dek alle losgekoppelde kabelconnectors af met isolatietape.
• Sluit kabels nooit kort.
  -Verwijder de isolatie van de voedingskabel van dit toestel niet om de stroomtoevoer met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt.
  -Gebruik een zekering van de voorgeschreven waarde.
• Verbind de negatieve luidsprekerkabel nooit rechtstreeks met aarde.
• Voeg nooit negatieve kabels van meerdere luidsprekers samen.

- Als het toestel ingeschakeld is, worden stuursignalen via de blauw/witte kabel verstuurd. Verbind deze kabel met de systeemafstandsbediening van een externe eindversterker of met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Als de wagen uitgerust is met een ruitantenne, moet verbinding worden gemaakt met de voedingsaansluiting van de antennebooster.

- Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe eindversterker. Verbind deze kabel ook nooit met de voedingsaansluiting van de automatische antenne. Hierdoor zou de

accu leeglopen of zou er een storing optreden.

• De zwarte kabel is aarde. Aardingskabels voor dit toestel en andere uitrusting (met name producten die veel stroom trekken zoals eindversterkers) moeten afzonderlijk worden aangesloten. Anders kan er, wanneer ze toevallig loskomen, brand of een storing optreden.
• Het grafische symbool op het product duidt gelijkstroom aan.

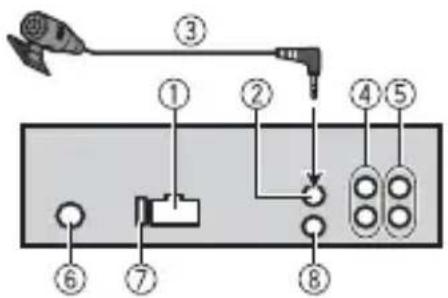

Dit toestel

① Stroomkabelingang
② Microfooningang
③ Microfoon (3 m)
④ Achteruitgang of subwooferuitgang
⑤ Vooruitgang
⑥ Antenne-ingang
⑦ Zekering (10 A)
⑧ Ingang draadafstandsbediening Een vast bedrade afstandsbedieningsadapter kan worden aangesloten (afzonderlijk verkocht).

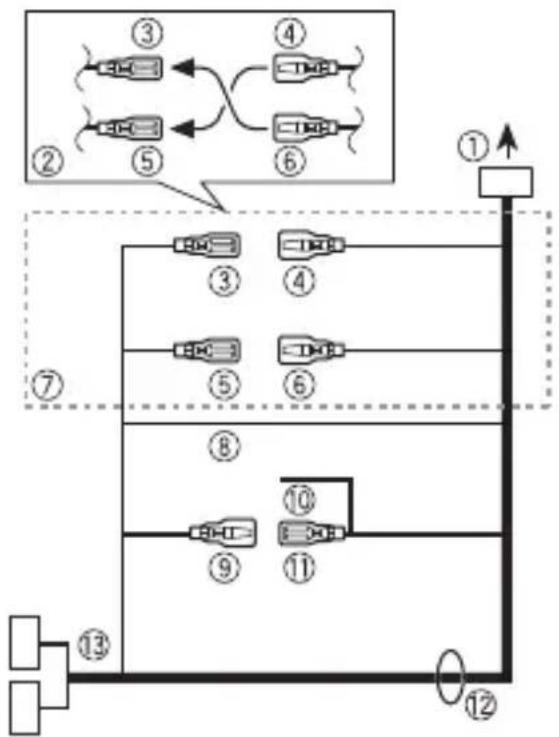

Stroomkabel

① Naar stroomkabelingang
② Afhankelijk van het soort wagen kan de functie van en verschillend zijn. In dit geval dient u te verbinden met ⑤ en met . ③
③ Geel Reserve (of accessoire)
④ Geel Verbinden met de constante 12 V voedingsaansluiting.
⑤ Rood Accessoire (of reserve)
⑥ Rood Verbinden met de aansluiting die door de contactschakelaar wordt gestuurd (12 V gelijkstroom).
⑦ Verbind draden van dezelfde kleur met elkaar.
⑧ Zwart (chassisaarde)
⑨ Blauw/wit De penpositie van de ISO-connector is afhankelijk van het wagentype. Verbind ⑨ en ⑩ wanneer pen 5 een antennestuurtype is. In een ander

wagentype mag u en nooit verbinden.

10 Blauw/wit

Verbinden met de systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom).

⑪ Blauw/wit

Verbinden met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom).

⑫ Luidsprekerdraden

Wit: links voor ⊕

Wit/zwart: links voor ⊖

Grijs: rechts voor ⊕

Grijs/zwart: rechts voor

Groen: links achter of subwoofer

Groen/zwart: links achter of subwoofer ⊖

Violet: rechts achter of subwoofer

Violet/zwart: rechts achter of subwoofer

⑬ ISO-connector

In sommige wagens is de ISO-connector in twee gesplitst. In dit geval dient u verbinding te maken met beide connectoren.

OPMERKINGEN

• Wijzig het beginmenu van dit toestel. Zie [SP-P/O MODE] (pagina 8). De subwooferuitgang van dit toestel is mono.
• Wanneer u een subwoofer van 2 Ω gebruikt, dient u de subwoofer te verbinden met de violette en violet/ zwarte draden van dit toestel. Sluit niets aan op de groene en groen/zwarte draden.

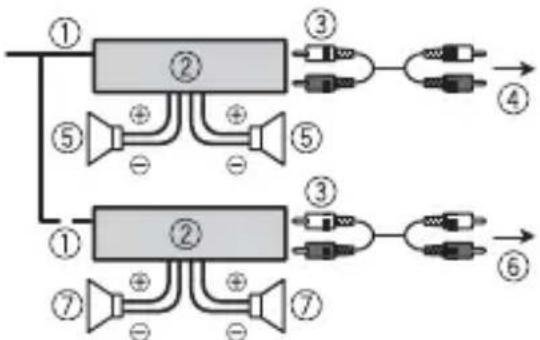

Eindversterker (afzonderlijk verkocht)

Voer deze verbindingen uit wanneer u de optionele versterker gebruikt.

① Systeemafstandsbediening Verbinden met blauw/witte kabel.
② Eindversterker (afzonderlijk verkocht)
③ Verbinden met RCA-kabels (afzonderlijk verkocht)
④ Naar vooruitgang
⑤ Voorluidspreker
⑥ Naar achteruitgang of subwooferuitgang
⑦ Achterluidspreker of subwoofer

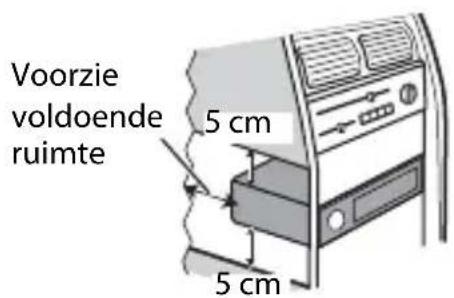

Installatie

Belangrijk

• Controleer alle verbindingen en systemen voor de definitieve installatie.
• Gebruik geen ongeoorloofde onderdelen, want dit kan tot storingen leiden.
• Raadpleeg uw verdeler als u voor de installatie gaten moet boren of andere wijzigingen aan de wagen moet aanbrengen.
• Installeer het toestel niet op de volgende plaatsen:

- waar het de goede werking van de wagen kan storen.

- waar passagiers gekwetst kunnen geraken bij bruusk afremmen.

• Installeer dit toestel op een veilige afstand van hete plaatsen, zoals de uitgang van de verwarming.
• Optimale prestaties zijn verzekerd wanneer het

toestel in een hoek van minder dan 60° wordt geïnstalleerd.

- Tijdens de installatie dient u voor een goede warmteafvoer bij het gebruik van het toestel te zorgen. Voorzie daartoe voldoende vrije ruimte achter het achterpaneel en wikkel alle losse kabels op, zodat ze de ventilatieopeningen niet blokkeren.

Voorzie voldoende ruimte 5 cm 5 cm

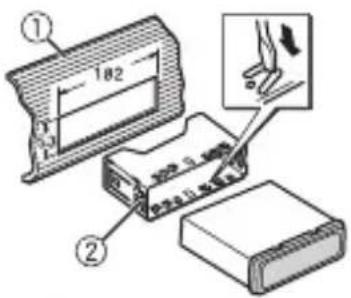

DIN-installatie

1 Steek de bijgeleverde installatiekoker in het dashboard.
2 Zet de installatiekoker vast door de metalen lippen 90° te plooien met een schroevendraaier.

- Controleer of het toestel degelijk geïnstalleerd is. Een onstabiele installatie kan haperingen of andere storingen veroorzaken.

Wanneer u de bijgeleverde installatiekoker niet gebruikt

1 Bepaal de positie waar de gaten in de beugel en de zijkant van het toestel overeenkomen.

2 Draai aan elke kant twee schroeven vast.

① Tappende schroef (5 mm × 9 mm, niet met het product meegeleverd)
② Montagebeugel
③ Dashboard of console

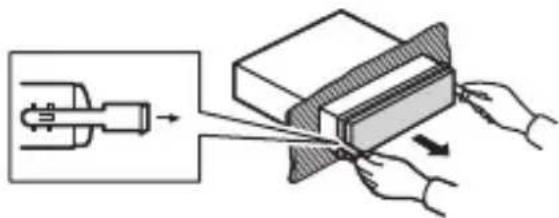

Het toestel verwijderen (geïnstalleerd met de bijgeleverde installatiekoker)

1 Verwijder het sierkader.

• Door het voorpaneel los te maken, kunt u gemakkelijker bij het sierkader komen.
• Wanneer het sierkader wordt teruggezet, moet de kant met de gekeepte lip omlaag wijzen.

2 Steek de meegeleverde uittrekspieën in beide zijden van het toestel tot ze op hun plaats klikken.
3 Trek het toestel uit het dashboard.

De microfoon installeren

De microfoon moet direct voor de bestuurder worden geplaatst, op een geschikte afstand om de stem duidelijk op te nemen.

LET OP

Het is uiterst gevaarlijk als de microfoondraad rond de stuurkolom of de schakelhendel gewikkeld raakt. Installeer de microfoon dusdanig, dat het rijden op geen enkele manier wordt gehinderd. Het is aan te bevelen klemmen (afzonderlijk verkocht) te gebruiken om de draad vast te leggen.

OPMERKING

Afhankelijk van het voertuigmodel kan de microfoonkabel te kort zijn als u de microfoon op de zonneklep bevestigt. Installeer in dat geval de microfoon op de stuurkolom.

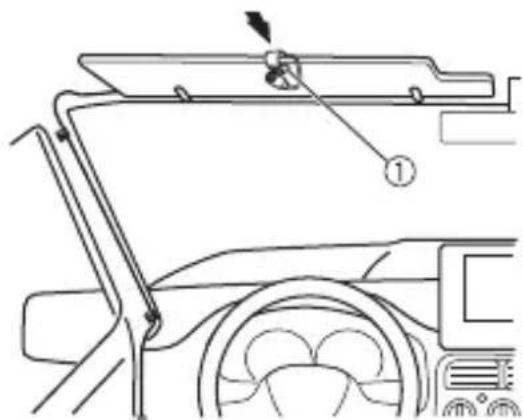

Installeren op de zonneklep

1 Plaats de microfoondraad in de groef.

① Microfoondraad
② Groef

2 Installeer de microfoonklem op de zonneklep.

Door de zonneklep omlaag te zetten, vermindert de kwaliteit van de spraakherkenning.

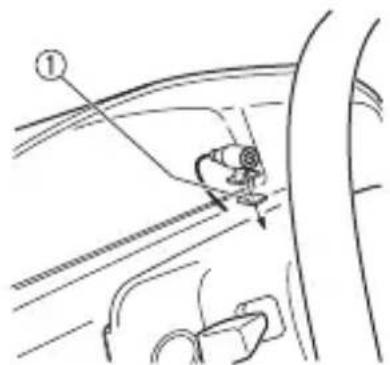

Installeren op de stuurkolom

1 Verschuif de microfoonvoet om hem los te maken van de microfoonklem.

① Microfoon
② Microfoonklem
③ Microfoonvoet

2 Installeer de microfoon aan de achterzijde van de stuurkolom.

① Dubbelzijdige tape

Aanvullende informatie

Problemen verhelpen

Het display keert automatisch terug naar het gewone display.

→U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd. -Voer een handeling uit.

Het bereik voor weergave herhalen wordt onverwacht gewijzigd.

→Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt. –Selecteer het gewenste bereik voor weergave herhalen opnieuw.

Een onderliggende map wordt niet afgespeeld.

→Onderliggende mappen worden niet afgespeeld wanneer [FLD] (map herhalen) is geselecteerd. –Selecteer een ander bereik voor weergave herhalen.

Het geluid is onderbroken.

→U gebruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt. –Plaats elektrische apparaten die de storing kunnen veroorzaken, verder weg van het toestel.

Het geluidssignaal van de Bluetooth-geluidsbron wordt niet weergegeven.

→Er wordt op hetzelfde moment getelefoneerd met een via Bluetooth aangesloten mobiele telefoon.

-Het geluidssignaal wordt weergegeven nadat het gesprek beëindigd is.

→Er wordt op hetzelfde moment een via Bluetooth aangesloten mobiele telefoon gebruikt.

-Gebruik de mobiele telefoon niet op hetzelfde moment.

→De verbinding tussen het toestel en de mobiele telefoon wordt niet correct tot stand gebracht nadat werd getelefoneerd met een via Bluetooth aangesloten mobiele telefoon.

-Breng opnieuw een Bluetooth-verbinding tot stand tussen het toestel en de mobiele telefoon.

Foutmeldingen

Algemeen

AMP ERROR

→Dit toestel werkt niet of er is een probleem met de luidsprekeraansluiting.
→Het beveiligingscircuit is geactiveerd. -Controleer de luidsprekeraansluiting. -Draai de contactschakelaar naar OFF en weer naar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum.

NO XXXX (bijvoorbeeld NO TITLE)

→Er is geen ingebedde tekstinformatie. –Schakel het display om of speel een ander fragment/bestand af.

Cd-speler

→De disc is bekrast. -Plaats een andere disc.

ERROR-07, 10, 11, 12, 15, 17, 30, A0 →Elektrisch of mechanisch probleem. -Zet de contactschakelaar UIT en weer AAN en dan terug naar de cd-speler.

ERROR-15 →De geplaatste disc bevat geen gegevens. –Plaats een andere disc.

ERROR-23 →Het cd-formaat wordt niet ondersteund. –Plaats een andere disc.

FORMAT READ →Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. - Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO →De geplaatste disc bevat geen afspeelbare bestanden. -Plaats een andere disc.

SKIPPED →De geplaatste disc bevat door DRM beveiligde bestanden. -Beveiligde bestanden worden overgeslagen.

PROTECT →Alle bestanden op de geplaatste disc zijn beveiligd met DRM. -Plaats een andere disc.

USB-apparaat/iPhone

FORMAT READ →Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. - Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO →Er zijn geen songs. –Zet de audiobestanden over naar het USB-apparaat en maak verbinding. →De inhoud van het USB-apparaat is beveiligd. –Raadpleeg de instructies bij het USB-apparaat om de beveiliging uit te schakelen.

SKIPPED →Het aangesloten USB-apparaat bevat bestanden die met DRM zijn beveiligd. –Beveiligde bestanden worden overgeslagen.

PROTECT →Alle bestanden op het aangesloten USB-apparaat zijn beveiligd met DRM. -Gebruik een ander USB-apparaat.

N/A USB →Het aangesloten USB-apparaat wordt niet ondersteund door dit toestel. -Gebruik een apparaat dat compatibel is met USB.

HUB ERROR →USB-apparaten die aangesloten zijn via een USB-hub worden niet ondersteund door dit toestel. –Sluit het USB-apparaat rechtstreeks aan op dit toestel met behulp van een USB-kabel.

CHECK USB →Er is kortsluiting opgetreden in de USB-stekker of de USB-kabel. -Controleer of de USB-stekker en de USB-kabel niet ergens ingeklemd of beschadigd zijn. →Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde. -Ontkoppel het USB-apparaat en gebruik het niet meer. Zet de contactschakelaar op UIT en daarna

op ACC of AAN. Sluit alleen compatibele USB-apparaten aan.

→De iPhone functioneert correct maar wordt niet opgeladen.

-Controleer of de kabel van de iPhone niet is kortgesloten (bijvoorbeeld contact maakt met metalen voorwerpen). Zet daarna de contactschakelaar UIT en weer AAN, of ontkoppel de iPhone en sluit hem weer aan.

ERROR-19

→Communicatiefout.

-Probeer een van de volgende mogelijkheden en keer dan terug naar de USB-bron.

• Zet de contactschakelaar UIT en weer AAN.
• Ontkoppel het USB-apparaat.
• Schakel over naar een andere signaalbron.

→iPhone-fout.

-Verwijder de kabel uit de iPhone. Sluit de kabel weer aan als het hoofdmenu van de iPhone wordt weergegeven en stel de iPhone opnieuw in.

ERROR-23

→Het USB-apparaat was niet goed geformatteerd.

-Formatteer het USB-apparaat met FAT12, FAT16 of FAT32.

ERROR-16

→De versie van de iPhone-firmware is verouderd.

-Werk de versie van de iPhone bij.

→iPhone-fout.

-Verwijder de kabel uit de iPhone. Sluit de kabel weer aan als het hoofdmenu van de iPhone wordt weergegeven en stel de iPhone opnieuw in.

STOP

→De huidige lijst bevat geen songs.

-Selecteer een lijst die wel songs bevat.

NO BT DEVICE GO TO BT MENU TO REGISTER

→Geen Bluetooth-apparaat gevonden.
-Verbind het toestel en iPhone via Bluetooth (pagina 12).

CONN. FAILED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding met iPhone mislukt.

-Druk op BAND om opnieuw verbinding te maken.

DISCONNECTED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding met iPhone mislukt.

-Druk op BAND om opnieuw verbinding te maken.

Bluetooth-apparaat

ERROR-10

→Fout in de stroomvoorziening van de Bluetooth-module van dit toestel.

-Zet de contactschakelaar op UIT en daarna op ACC of AAN.

APP

NO BT DEVICE GO TO BT MENU TO REGISTER

→Geen Bluetooth-apparaat gevonden.
-Verbind het toestel en het apparaat via Bluetooth (pagina 12).

CONN. FAILED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding mislukt.
-Druk op BAND om opnieuw verbinding te maken.

DISCONNECTED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding mislukt.
-Druk op BAND om opnieuw verbinding te maken.

CHECK APP

→Verbinding met de applicatie mislukt.

–Volg de instructies op het scherm.

NOT FOUND

→De applicatie is nog niet gestart.

-Bedien het mobiele apparaat om de applicatie te starten.

Spotify

NO BT DEVICE GO TO BT MENU TO REGISTER

→Geen Bluetooth-apparaat gevonden.

-Verbind het toestel en het apparaat via Bluetooth (pagina 12).

CONN. FAILED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding mislukt.

-Druk op BAND om opnieuw verbinding te maken.

CHECK APP PRESS BAND KEY TO RETRY

→Verbinding met de applicatie Spotify mislukt.

-Druk op BAND/ om opnieuw verbinding te maken.

DISCONNECTED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding verloren gegaan.

-Druk op BAND/ om opnieuw verbinding te maken.

CHECK APP

→Verbinding met de applicatie Spotify mislukt.

–Volg de instructies op het scherm.

Aanwijzingen voor het gebruik

Discs en de player

- Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo's.

• Gebruik discs van 12 cm.
• Gebruik uitsluitend normale, ronde discs.
• De volgende typen discs kunnen niet op dit toestel worden afgespeeld:

-DualDiscs
- Discs van 8 cm. Als u deze discs met een adapter probeert af te spelen, kan het toestel defect raken.
- Discs in een ongewone vorm
- Andere discs dan cd's
- Beschadigde discs, inclusief schijven die zijn gebarsten, gebogen of waarvan stukjes zijn afgebroken
- Cd-r/rw-discs die niet zijn gefinaliseerd

• Schrijf niet op het oppervlak van de discs en gebruik geen chemicaliën.
• Om een cd te reinigen, veegt u de disc af met een zachte doek, waarbij u van buiten naar binnen gaat.
• Condens kan de goede werking van de speler tijdelijk negatief beïnvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige discs met een zachte doek schoon.
• Bij gebruik van discs met een bedrukbaar labeloppervlak moet u de instructies en waarschuwingen van de discs controleren. Afhankelijk van de disc kan laden of uitwerpen niet mogelijk zijn. Het gebruik van zulke discs kan dit toestel beschadigen.

• Plak geen in de handel verkrijgbare labels of andere materialen op de discs.

• De discs kunnen vervormen waardoor ze onafspeelbaar kunnen worden.

• De labels kunnen loslaten tijdens het afspelen en de disc blokkeren bij het uitwerpen en het toestel beschadigen.

USB-opslagapparaat

• Het maken van verbindingen via een USB-hub wordt niet ondersteund.
• Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USB-apparaat niet op de vloer valt omdat het dan onder het rem- of gaspedaal terecht kan komen.
• Afhankelijk van het USB-apparaat kunnen de volgende problemen voorkomen.
• De bediening kan verschillend zijn.
• Het opslagapparaat wordt niet herkend.
  -Bestanden worden niet correct afgespeeld.
• Het apparaat kan hoorbare interferentie veroorzaken wanneer u naar de radio luistert.

iPhone

• Stel de iPhone niet bloot aan hoge temperaturen.
• Maak de iPhone stevig vast voordat u gaat rijden. Zorg dat de iPhone niet op de vloer kan vallen omdat hij dan onder het rem- of gaspedaal terecht kan komen.
• Tekst op de iPhone die niet compatibel is met de specificaties van dit toestel, kan niet worden weergegeven.

Compatibiliteit met gecomprimeerde audio

• Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.

• Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.

• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebreide mappenstructuur.

• Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd:
• Unicode (UTF-8, UTF-16)
• Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen

LET OP

- Pioneer garandeert geen compatibiliteit met alle USB-opslagapparaten en kan niet verantwoordelijk worden gesteld voor eventueel gegevensverlies op mediaspelers, smartphones of andere apparaten tijdens het gebruik van dit product.

- Laat discs en USB-opslagapparaten niet achter op plaatsen waar de temperatuur hoog kan oplopen.

WMA-bestanden

Bestandsextensie .wma
Bitsnelheid 48 kbps tot	320 kbps (CBR), 48 kbps tot 384 kbps (VBR)
Bemonsteringsfrequentie	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream met video	Niet compatibel

MP3-bestanden

Bestandsextensie .mp3
Bitsnelheid 8 kbps tot 3	20 kbps(CBR), VBR
Bemonsteringsfrequentie	8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit)
Compatibele ID3-tag-versie	1.0, 1.1, 2.2, 2.3, 2.4 (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.)
M3u-afspeellijst Niet compatibel
MP3i (MP3 interactive), mp3 PRO	Niet compatibel

WAV-bestanden

- WAV-bestandsindelingen kunnen niet worden gebruikt via MTP.

Bestandsextensie .wav
Kwantisatiebits 8 en 16	(LPCM), 4 (MS ADPCM)
Bemonsteringsfrequentie	16 kHz tot 48 kHz (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM)

AAC-bestanden (alleen voor de DEH-S4000BT/S040BT)

Compatibel formaat AAC	gecodeerd door iTunes
Bestandsextensie .m4a
Bemonsteringsfrequentie	11,025 kHz tot 48 kHz
Transmissiesnelheid 16	kbps tot 320 kbps, VBR
Apple Lossless Niet compatibel
AAC-bestand gekocht in de iTunes Store (.m4p-bestandsextensie)	Niet compatibel

FLAC-bestanden

• FLAC-bestandsindelingen kunnen niet worden gebruikt via MTP.
• FLAC-bestanden kunnen, afhankelijk van de codeerinrichting, mogelijk niet worden afgespeeld.

Bestandsextensie.flac
Bemonsteringsfrequentie	8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 / 96 kHz
Kwantisatiebitsnelheid	16/24 bits
Kanaalmodus 1/2 kanalen

Disc

- Ongeacht de tijdsduur tussen de songs op de originele opname wordt bij het afspelen van gecomprimeerde audiodiscs een korte pauze tussen de songs ingelast.

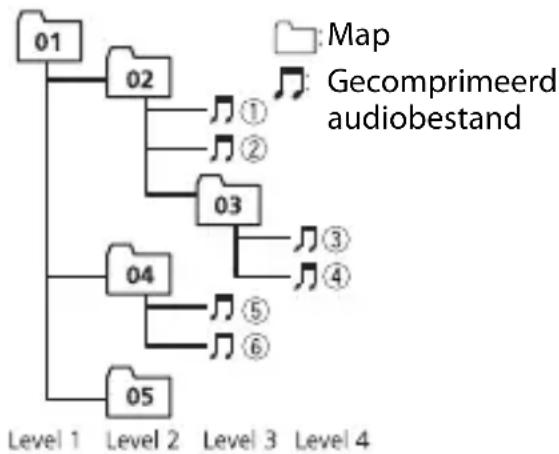

Hiërarchie afspeelbare mappen	Tot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)
Afspeelbare mappen Maximaal 99
Afspeelbare bestanden	Maximaal 999
Bestandsysteem ISO 9660 Level 1 en 2, Romeo, Joliet
Afspelen van multisessie-discs	Compatibel
Gegevensoverdracht pakket schrijven	Niet compatibel

USB-apparaat

- Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur.

Hiërarchie afspeelbare mappen	Tot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)
Afspeelbare mappen M	Maximaal 1 500
Afspeelbare bestanden	Tot 15 000
Afspelen van auteursrechtelijk beschermde bestanden	Niet compatibel
Gepartitioneerd USB-apparaat	Alleen de eerste partitie kan worden afgespeeld.

Compatibiliteit met iPhone

Alleen de volgende iPhone-modellen kunnen met dit toestel gebruikt worden. Ondersteunde versies van de iPhone-software worden hieronder genoemd. Oudere versies worden wellicht niet ondersteund.

Gemaakt voor

-iPhone 7

-iPhone 7 Plus

-iPhone SE

-iPhone 6s

-iPhone 6s Plus

-iPhone 6

-iPhone 6 Plus

-iPhone 5s

-iPhone 5c

-iPhone 5

• Afhankelijk van de generatie en de versie van de iPhone zijn sommige functies mogelijk niet beschikbaar.
• Gebruikers van een iPhone met Lightning-aansluiting moeten de Lightning-naar-USB-kabel gebruiken (bij de iPhone geleverd).
• Raadpleeg de handleiding van de iPhone voor meer informatie over ondersteunde bestandsindelingen.
  • Audiobook, Podcast: Compatibel

LET OP

Pioneer is niet verantwoordelijk voor verlies van gegevens op de iPhone, ook niet tijdens het gebruik van dit toestel.

Volgorde van audiobestanden

De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat.

Merk op dat verborgen bestanden op een USB-apparaat niet kunnen worden weergegeven.

Voorbeeld van een boomstructuur

01 tot 05: Mapnummer

① tot :Afspeelvolgorde

Lijst van Russische tekens

Het merk Bluetooth® en de logo's daarvan zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. PIONEER CORPORATION gebruikt deze onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van de respectieve eigenaren.

iTunes

Apple en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.

WMA

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen.

Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.

FLAC

Verspreiding en gebruik in bron- en binaire vorm, met of zonder wijziging, is toegestaan mits aan de volgende voorwaarden is voldaan:

-Elke verspreiding van broncode moet de hierboven vermelde auteursrechtelijke mededeling omvatten, alsook deze lijst met voorwaarden en de volgende disclaimer.

-Verspreidingen in binaire vorm moeten de hierboven vermelde auteursrechtelijke mededeling, alsook deze lijst met voorwaarden en de volgende disclaimer opnemen in de documentatie en/of andere materialen die bij de verspreiding worden geleverd.

-De naam van Xiph.org Foundation noch de naam van zijn bijdragers mogen worden gebruikt om producten die van deze software afgeleid zijn, te onderschrijven of te promoten zonder specifieke, voorafgaande en schriftelijke toestemming.

DEZE SOFTWARE WORDT DOOR DE HOUDERS VAN HET AUTEURSRECHT EN DOOR DE BIJDRAGERS "ZONDER MEER" GELEVERD, EN ER WORDT GEEN ENKELE UITDRUKKELIJKE OF IMPLICIETE GARANTIE VERLEEND, INCLUSIEF MAAR NIET BEPERKT TOT IMPLICIETE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL. IN GEEN GEVAL KUNNEN DE STICHTING OF HAAR BIJDRAGERS AANSPRAKELIJK WORDEN GESTELD VOOR DIRECTE, INDIRECTE,

INCIDENTELE, SPECIALE, EXEMPLARISCHE OF GEVOLGSCHADE (INCLUSIEF MAAR NIET BEPERKT TOT AANKOOP VAN VERVANGGOEDEREN OF -DIENSTEN; VERLIES VAN GEBRUIK, GEGEVENS OF WINST; OF BEDRIJFSONDERBREKING) ONGEACHT DE MANIER WAAROP DEZE WERD VEROORZAAKT EN ONGEACHT ELKE AANSPRAKELIJKHEIDSTHEORIE, ZOWEL IN CONTRACT, STRIKTE AANSPRAKELIJKHEID OF TORT (INCLUSIEF VERWAARLOZING OF ANDERSZINS) OP ENIGERLEI WIJZE RESULTEREND UIT HET GEBRUIK VAN DEZE SOFTWARE, ZELFS INDIEN DE MOGELIJKHEID VAN DEZE SCHADE WERD GEMELD.

iPhone en Lightning

Gebruik van het Made for Apple label betekent dat de accessoire speciaal voor het Apple product(en) op het label is gemaakt en volgens de ontwikkelaar voldoet aan de prestatiestandaarden van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving ervan ten aanzien van veiligheid en wettelijke normen.

Het gebruik van deze accessoire met een Apple product kan de prestaties van de draadloze netwerkverbinding negatief beïnvloeden.

iPhone en Lightning zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen.

Siri®

Werkt met Siri via de microfoon.

Android & Google Play

Android, Google Play en het Google Play- logo zijn handelsmerken van Google Inc.

Spotify®

SPOTIFY en het Spotify-logo zijn gedeponeerde handelsmerken van Spotify AB. Compatibel mobiel digitaal apparaat en premium-abonnement vereist indien beschikbaar; zie https://www.spotify.com.

T-Kernel 2.0

Dit product maakt gebruik van de broncode van T-Kernel 2.0 onder T-License 2.0 verleend door het T-Engine Forum (www.tron.org).

MP3

Gelicentieerd volgens de Apache-Licentie, Versie 2.0 (de "Licentie"); u mag dit bestand alleen gebruiken in naleving van de Licentie.

U kunt een exemplaar van de Licentie vinden op

http://www.apache.org/licenses/LICENSE-2.0

Tenzij voorgeschreven door de relevante wetgeving of schriftelijk overeengekomen, wordt de onder de Licentie verspreide software "ZONDER MEER" verdeeld, ZONDER ENIGERLEI GARANTIES OF VOORWAARDEN, zowel expliciet als impliciet.

Raadpleeg de Licentie voor de specifieke taal voor toelatingen en beperkingen onder de Licentie.

Technische gegevens

Algemeen

Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar)

Aardingsysteem: negatief

Maximaal stroomverbruik: 10,0 A

Afmetingen (B × H × D):

DIN

Chassis: 178 mm × 50 mm × 165 mm

Voorkant: 188 mm × 58 mm × 16 mm D

Chassis: 178 mm × 50 mm × 165 mm

Voorkant: 170 mm × 46 mm × 16 mm

Gewicht: 1 kg

Audio

Maximaal uitgangsvermogen:

• 50 W × 4 kan./4 Ω (zonder subwoofer)
• 50 ~W × 2 kan. / 4 + 70 ~W × 1 kan. / 2 (met subwoofer)

Doorlopend uitgangsvermogen:

22 W × 4 (50 Hz tot 15 000 Hz, 5%

THD, 4-Ω-belasting, beide kanalen)

Belastingsimpedantie: 4 Ω (4 Ω tot 8 Ω (2 Ω voor 1 kan.) toegestaan)

Preout maximaal uitgangsniveau: 2,0 V

Equalizer (grafische equalizer met 13 banden):

Frequentie: 50 Hz / 80 Hz / 125 Hz/

200 Hz / 315 Hz / 500 Hz / 800 Hz /

1,25 kHz / 2 kHz / 3,15 kHz / 5 kHz / 8

kHz / 12,5 kHz

Gain: ±12 dB (in stappen van 2 dB)

Hoogdoorlaatfilter:

Frequentie: 25 Hz / 31,5 Hz / 40 Hz / 50

Hz / 63 Hz / 80 Hz / 100 Hz / 125 Hz /

160 Hz / 200 Hz / 250 Hz

Subwoofer/laagdoorlaatfilter:

Frequentie: 25 Hz / 31,5 Hz / 40 Hz / 50

Hz / 63 Hz / 80 Hz / 100 Hz / 125 Hz /

160 Hz / 200 Hz / 250 Hz

Gain: +10 dB tot -24 dB (in stappen van 1 dB)

Fase: Normaal/tegengesteld

Luidsprekerniveau:

+10 dB tot -24 dB (stappen van 1 dB)

Tijdaliniëring:

0 cm tot 350 cm (2,5 cm/stap)

Cd-speler

Systeem: Compact Disc Audio

Bruikbare discs: Compact Discs

Signaal-ruisverhouding: 94 dB (1 kHz) (IEC-A-netwerk)

Aantal kanalen: 2 (stereo)

MP3-decoderingsformaat: MPEG-1 & 2 Audio Layer 3

WMA-decoderingsformaat: Versie 7, 8, 9, 9.1, 9.2 (2-kanaalsaudio), Versie 10, 11, 12 (Windows Media Player)

AAC-decoderingsformaat: MPEG-4 AAC (alleen iTunes-gecodeerd) (versie 10.6 en ouder) (alleen DEH-S4000BT/S040BT)

WAV-signaalformaat: lineaire PCM (niet gecomprimeerd)

USB

USB-standaardspecificatie: USB 2.0 volledige snelheid

Maximaal stroomverbruik: 1,5 A

WAV-signaalformaat: lineaire PCM (niet gecomprimeerd)

FM-tuner

Frequentiebereik: 87,5 MHz tot 108,0 MHz

Bruikbare gevoeligheid: 11 dBf (1,0 μV/75 Ω, mono, S/R: 30 dB)

Verhouding signaal tot ruis: 65 dB (IEC-A netwerk)

MW-tuner

Frequentiebereik: 531 kHz tot 1 602 kHz Bruikbare gevoeligheid: 25 μV (S/R: 20 dB)

Verhouding signaal tot ruis: 60 dB (IEC-A netwerk)

LW-tuner

Frequentiebereik: 153 kHz tot 281 kHz

Bruikbare gevoeligheid: 28 μV (S/R: 20 dB)

Verhouding signaal tot ruis: 60 dB (IEC-A netwerk)

Bluetooth

Versie: Bluetooth 4.0 gecertificeerd

Uitgangsvermogen: +4 dBm maximaal (vermogensklasse 2)

Frequentieband(en): 2 400 MHz tot 2 483,5 MHz

Bluetooth-profielen:

Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

http://www.pioneer-car.eu

Visit www.pioneer-car.co.uk (or www.pioneer-car.eu) to register your product. Visitez www.pioneer-car.fr (ou www.pioneer-car.eu) pour enregistrer votre appareil. Si prega di visitare il sito www.pioneer-car.it (o www.pioneer-car.eu) per registrare il prodotto. Visite www.pioneer-car.es (o www.pioneer-car.eu) para registrar su producto. Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer-car.de (oder www.pioneer-car.eu). Bezoek www.pioneer-car.nl (of www.pioneer-car.eu) om uw product te registreren. Посетите www.pioneer-rus.ru (или www.pioneer-car.eu) для регистрации приобретенного Вами изделия.
