Producttype	Boorhamer
Merk	Einhell
Model	BBH 516
Spanning	230 V ~ 50 Hz
Opgenomen vermogen	420 W
Onbelast toerental	900 min⁻¹
Aantal slagen	3100 min⁻¹
Max. boordiepte (beton/steen)	16 mm
Gewicht	3,4 kg
Trillingsniveau	27 m/s²
Geluidsdrukniveau	88 dB(A)
Geluidsvermogensniveau	98 dB(A)
Beschermingsklasse	II (dubbele isolatie)
Gereedschapbevestigingssysteem	SDS-plus
Extra handgreep	Ja, verstelbaar
Diepte-aanslag	Ja, verstelbaar
Stofkap	Ja, meegeleverd
Onderhoud en reiniging	Reinig de ventilatiesleuven met perslucht (max. 3 bar); controleer regelmatig de koolborstels
Garantie	12 maanden

Veelgestelde vragen - BBH 516 EINHELL

Hoe plaats ik een SDS-plus boor?

Reinig en smeer de boor licht. Trek de vergrendelhuls (A) terug en houd deze vast. Druk de boor er draaiend in tot de aanslag. Laat de huls los: de boor vergrendelt automatisch. Controleer door eraan te trekken.

Hoe verwijder ik een SDS-plus boor?

Haal de stekker uit het stopcontact. Trek de vergrendelhuls (A) terug en houd deze vast, verwijder dan de boor.

Hoe stel ik de diepte-aanslag in?

Draai de extra handgreep los. Plaats de diepte-aanslag in het daarvoor bestemde gat. Stel de gewenste diepte in en draai de handgreep weer vast.

Moet ik veel druk uitoefenen om te boren?

Nee, een minimale druk is voldoende voor hamerboren. Overmatige druk overbelast de motor onnodig.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag gehoorbescherming, een veiligheidsbril en een stofmasker. Gebruik beide handen, houd een goede grip en controleer met een detector op verborgen kabels of leidingen.

Kan ik het apparaat buitenshuis gebruiken?

Ja, maar gebruik een verlengsnoer type H07RN-F 3G1,5 mm² met een spatwaterdichte bescherming.

Hoe onderhoud ik de koolborstels?

Controleer regelmatig de staat van de koolborstels. Vuile of versleten borstels veroorzaken overmatige vonken en onregelmatige werking. Vervang ze indien nodig nadat u de stekker hebt uitgetrokken.

Hoe reinig ik het apparaat?

Houd het apparaat altijd schoon. Gebruik geen agressieve oplosmiddelen. Reinig na gebruik de ventilatiesleuven met perslucht (max. 3 bar).

Wat te doen als de boor bot is?

Controleer de boor regelmatig. Slijp of vervang botte boren voor efficiënt en veilig boren.

Hoe bestel ik reserveonderdelen?

Geef het type apparaat (BBH 516), het artikelnummer, het identificatienummer en het nummer van het gewenste reserveonderdeel op. Neem contact op met de klantendienst.

GEBRUIKSAANWIJZING BBH 516 EINHELL

D Bedienungsanleitung Bohrhammer
F Instructions de service Marteau perforateur
NL Gebruiksaanwijzing Boorhamer

Einhol

bavari

1

CE

Art.-Nr.: 42.582.21

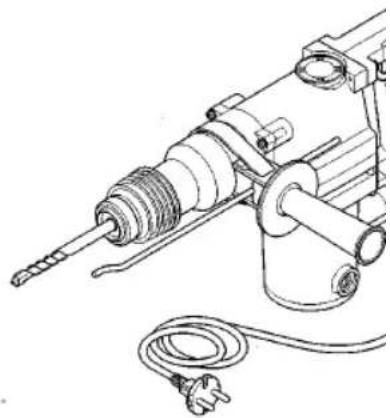

1. Beschrijving van het toestel (Afb. 1)

1 Stofbeveiliging
2 Vergrendelingshuls
3 In-uit-schakelaar
4 Bijkomende greep
5 Kapje voor koolborstel
6 Diepteaanslag

2. Levering

• Koffer
• Boorhamer
• Diepteaanslag
• Extra-handgreep
• Stofbeschermkap

Geluids- en trillingsmeetwaarden betrekend volgend EN 50144.

4. Veiligheidsaanwijzingen

Let op! Bij het gebruik van elektrogereedschappen moet u zich aan de volgende elementaire veiligheidsmaatregelen houden als bescherming tegen elektrische schok, kwetsuur- en brandgevaar.

• Controleer de spanning (Volt) aangegeven op de kenplaat.
• Bij gebruik van een kabeltrommel de kabel volle dig afrollen. Draaddoorsnede minstens 1,0 mm ^2 .
• Indien de elektro-boorhamer in open lucht gebruikt wordt moet voor de aansluiting een behoorlijke verlengkabel HO7RN-F 3G 1,5 mm ^2 met spatwaterdichte stopcontacten voorzien worden.
  ●Zorg ervoor dat u bij vrijhandig boren veilig en stevig op ladders of stellingen staat.
  ●In wanden, waar stroom-, water- of gasleidingen onzichtbaar geplaatst zijn, eerst de leidingen met

een leidingopspoortoestel lokaliseren. Vermijd aanraking met stroomvoerende onderdelen of ladders.
- Bescherm Uw oren door het dragen van een gehoorbescherming: langzaam voortschrijder gehoorverlies!
- Draag een beschermbril en gebruik een stofmasker bij stofveroorzakende werken.
- Gebruik het toestel niet in het bereik van dam of brandbare vloeistoffen.
- Trek bij alle ombouw- en reinigingswerkzaamheden de stekker uit het stopcontact.
- Bescherm de netkabel tegen beschadigingen. Olie en zuur kunnen de kabel aantasten.
●De machine niet overbelasten.
Belangrijk!
Alle nationale veiligheidsvoorschriften met betrekking tot installatie, gebruik en onderhou moeten nageleefd worden.
-Beitel en boor kunnen per ongeluk uit de gere schapshouder vliegen en zware verwondinge veroorzakeni. Watt
- Vóór u te werk gaat altijd controleren of de beitel of de boor in de gereedschapshouder goed vastgezet is.
- Een slagend gereedschap enkel starten als tegen een werkstuk (wand, plafond enz.) geduwd wordt.
- Op het eind van Uw werk de verbinding van boorhamer met het stroomnet zeker onderbreken en beitel of boor uit de gereedschap houder verwijderen.
- Vóór het wisselen van een beitel of boor alti de verbinding van de boorhamer met het stroomnet onderbreken.
- Bescherm Uw ogen en medewerkers tegen vl gende deeltjes en afspringende voorwerpen. Veiligheidshelm dragen! Scheidingswanden plaatsen!
●Werkhandschoenen beschermen tegen finger kneuzingen en schaafwonden.
●Trillingen kunnen schadelijk zijn voor het hand arm-systeem: de inwerkingsduur van trillinger moet zo gering als mogelijk gehouden worden
- Netkabel steeds naar achter, van het apparaa weggeleiden.
●Bewaart u het apparaat zo op, dat het voor kinderen ontoegankelijk is.
- Bij de werkzaamheden, het apparaat steeds met twee handen vasthouden en op veilige stand le

Verdere veiligheidsinstructies voor electrowe tuigen vindt u in het meegeleverde boekje.

5. Vor de inbedrijfstelling

• Gebruikslocatie op verdekt liggende electrische leidingen, gas- en waterbuizen met een lekzoek apparaat oderzoeken.
• Vóór de aansluiting aan het stroomnet er op letten, dat de netspanning met de gegevens van het vermogenplaatje overeenstemmen.

5.1 Gereedschappen inplaatsen en wisselen (Afb. 2)

Apparaat is met het SDS-plus opnamesystem uitge-rust.

●Gereedschappen vóór het inplaatsen reinigen en met machinevet licht invetten.
- Vergrendelingshuls (A) terugtrekken en houden.
- Stofvrije gereedschappen draaiend en tot aan de aanslag in de gereedschapsopname inschuiven. Het gereedschap vergrendeld zich zelf.
- Vergrendeling door trekken aan het gereedschap controleren.

5.2 SDS-plus gereedschappen uitnemen (Afb. 3)

Vergrendelingshuls (A) terugtrekken, houden en gereedschap uitnemen.

6. Inbedrijfstelling (Afb. 1)

Uit: in-uit-schakelaar loslaten.

6.1 Bijkomene greep (Afb. 4)

Slagboormachine uit veiligheidsoverwegingen uitsluitend met de bijkomende greep (B) gebruiken.

Een veilige lichaamshouding tijdens de werkzaamheden verkrijgt u door het draaien van de bijkomende greep. Bijkomende greep tegen de wijzers van de klok in lossen en aandraaien.

Daarna de bijkomende greep weer aandraaien.

6.1 Diepteaanslag (Afb. 5)

Bijkomende greep lossen en het rechte deel van de diepteaanslag in de boring van de bijkomende greep inplaatsen. Diepteaanslag instellen en bijkomende greep weer aandraaien.

6.2 Stofopname-inrichting (Afb. 6)

Bij slagboorwerkzaamheden boven het hoofd, stofopname-inrichting over de boor schuiven.

Let op!

Voor het slagboren is slechts een geringe aandru kracht noodzakelijk. Een te grote aandrukkracht belast de motor onnodig. Boren regelematig con- leren. Stompe boren naslijpen of vervangen.

7. Onderhoud

• Vóór alle werkzaamheden aan het apparaat d netstekker uit het stopcontact trekken.
  ●Hou Uw toestel altijd schoon.
• Gebruik voor het reinigen van de kunststof ge bijtende middelen.
  ●Teneinde stofneerslag te vermijden is het aan raden de ventilatiespleten op het eind van de werkzaamheden door perslucht (max. 3 bar) schoon te blazen.
• Koolborstels regelmatig controleren (vervuilde versleten koolborstels leiden tot bovenmatige vonkvorming en tot toerentalstoringen).

8. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volge gegevens te vermelden:

●Type van het toestel
●Artikelnummer van het toestel
●ldent-nummer van het toestel
●Wisselstuknummer van het benodigde stuk

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

GARANTIEURKUNDE

SDS-plus is een handelsmerk van de Robert Bosch GmbH

DISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 5250

NL-7903 BD Hoogeveeen

Tel. [phone], Fax [phone]

B Einhell Benelux

Abtsdreef 10

B-2940 Stadbroek

Tel/Fax [phone]

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

Tel. [phone], Fax [phone]

P Einhell Iberica

Technische wijzigingen voorbehouden
