GEBRUIKSAANWIJZING Monitor XT35 DENON

Verwacht een geweldig geluid

Dankjewel dat je hebt gekozen voor de Polk Monitor XT™-luidsprekers. Deze nieuwe lijn is uitgesproken, stijlvol, kwalitatief hoogwaardig en gemaakt om te presteren. Deze hoogefficiënte luidsprekers zijn voor heldere hoge tonen en een realistischer middenbereik voorzien van de gepatenteerde Dynamic Balance® afgestemde drivers en tweeters van Polk . De Polk Monitor XT-luidsprekers zijn ontworpen voor een geweldig geluid en ook om er geweldig uit te zien en te passen in elk interieur. De Polk Monitor XT-luidsprekers zijn puur en eenvoudig en voldoen volkomen aan het motto 'Verwacht geweldig geluid'.

We bouwen al meer dan 45 jaar lang aan de reputatie als 'luidsprekerspecialist' en we zijn trots op het superieure geluids- en ontwerpkwaliteit met een groot aantal gepatenteerde en bekroonde audio-innovaties. Voor de mensen van Polk is het bouwen van audioproducten niet gewoon een baan: het is een passie. En als je maar een ding gaat onthouden, onthoud dan dit: We leven ten volle volgens het principe van wat audio zou moeten leveren: geweldig geluid, voor een betaalbare prijs, voor iedereen!

Neem als je product tijdens de verzending is beschadigd contact op met de erkende Polk Audio-winkel waar je je product hebt gekocht. Voor technische ondersteuning, veelgestelde vragen en reparatie-informatie kun je kijken op onze website: http://polk.custhelp.com. Kijk voor een volledige lijst met contactinformatie op https://www.polkaudio.com/contact-us. E-mailadressen en telefoonnummers voor ondersteuning variëren afhankelijk van de regio waar je je product hebt gekocht.

WAARSCHUWING: Wees voorzichtig met luisteren

Polk Audio-luidsprekers zijn in staat om op een zeer hoog volume te spelen, wat ernstige of permanente gehoorbeschadiging kan veroorzaken. Polk Audio aanvaardt geen aansprakelijkheid voor gehoorverlies, lichamelijk letsel of materiële schade als gevolg van het verkeerd gebruik van zijn producten. Houd deze richtlijnen in gedachten en gebruik altijd je gezonde verstand bij het regelen van het volume:

- Beperk langdurige blootstelling aan volumeniveaus van meer dan 85 decibel (dB). Meer informatie over veilige volumeniveaus kun je vinden in de richtlijnen van de Occupational Health and Safety Administration (OSHA) op http://www.osha.gov/.

Pour en savoir plus

www.quefairedemesdechets.fr

Verwijdering van het product

Er kunnen bepaalde internationale, nationale en/of lokale wetten en/of voorschriften van toepassing zijn op de verwijdering van dit product. Neem voor meer informatie contact op met de winkel waar je dit product hebt gekocht of de Polk-importeur/distributeur in je land. Er is ook meer informatie beschikbaar op www.polkaudio.com. Daarnaast kun je ook contact opnemen met Polk Audio, 5541 Fermi Court, Carlsbad, California, 92008, VS. Telefoon: 1-800-377-7655.

Dit symbool op onze elektrische producten of hun verpakking geeft aan dat het in Europa verboden is om dit/deze product(en) weg te goolen als huishoudelijk afval. Om ervoor te zorgen dat je het/de product(en) op de juiste wijze afvoert, moet je dit/ deze verwijderen volgens de lokale wet- en regelgeving inzake de afvoer van elektrische en elektronische apparatuur. Hiermee draag je bij aan het behoud van natuurlijke hulpbronnen en aan het bevorderen van de milieubescherming door de verwerking en verwijdering van elektronisch afval..

Onderhoud en reinigen

Het enige dat je eigenlijk af en toe zou moeten doen met je luidsprekers, is ze ofstoffen. Gebruik nooit een schurend of op reinigingsmiddel op basis van oplosmiddelen of een agressief reinigingsmiddel. Je kunt de fronten reinigen met het borstelhulpstuk van een stofzuiger.

EU-conformiteitsverklaring

Hierbij verklaart Sound United, LLC dat ons product voldoet aan de volgende EU/EC-richtlijnen:

• Elektromagnetische compatibiliteit: 2014/30/EU

• Laagspanningsrichtlijn: 2014/35/EU
• RoHS: 2011/65/EU en geamendeerde Richtlijn (EU) 2015/863
- ErP Verordening (EG) 1275/2008 en de kaderrichtlijn 2009/125/EG met inbegrip van wijziging 801/2013

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://www.definitivetechnology.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

Contactgegevens EU:

D&M Europe B.V.

Oude Stadsgracht 1

5611 DD Eindhoven

UKCA-conformiteitsverklaring

Hierbij verklaart Sound United, LLC dat ons product voldoet aan de volgende VK-regelgevingen:

• Regelgeving betreffende (de veiligheid van) elektrische apparatuur 2016
• Regelgeving betreffende elektromagnetische compatibiliteit 2016
• Regelgeving betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur 2012
• Regelgeving betreffende ecologisch ontwerp voor energiegerelateerde producten 2010

De volledige tekst van de UKCA-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://www.definitivetechnology.com/declarations-of-conformity.

Importeur VK:

D&M Audiovisual Ltd

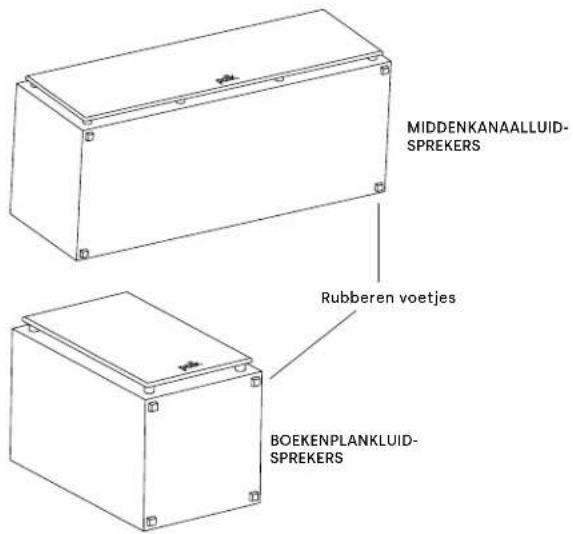

Zelfklevende rubberen voetjes aanbrengen

Om je Polk-luidsprekers stevig op hun plaats te houden en schade aan vloeren of meubels te voorkomen, is het verstandig om de meegeleverde zelfklevende rubberen voetjes aan de onderkant van je luidspreker te bevestigen.

MIDDENKANAALLUID- SPREKERS Rubberen voetjes BOEKENPLANKLUID- SPREKERS

Opmerking:

• XT15/XT20/XT30/XT35: je moet de rubberen voetjes aanbrengen voordat je het product gaat gebruiken.
  • XT60/XT70/XT90: de rubberen voetjes zijn al aangebracht.

Je systeem aansluiten

Voor de beste kwaliteit van het geluid is het belangrijk om je luidsprekers op de juiste manier aan te sluiten.

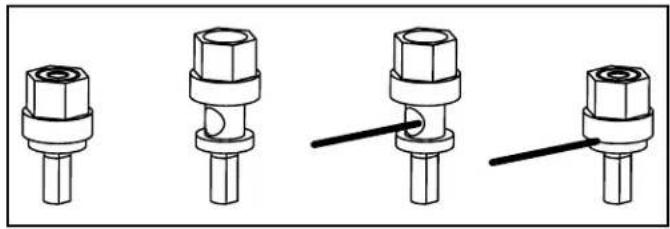

Zo gebruik je aansluitklemmen

Draai de zeskantmoer los en steek de ongeïsoleerde luidsprekerdraad door de opening. Draai de zeskantmoer vast om de aansluiting te maken.

Opmerking: Steek geen geïsoleerde draad in de opening (omdat er dan geen verbinding zal zijn).

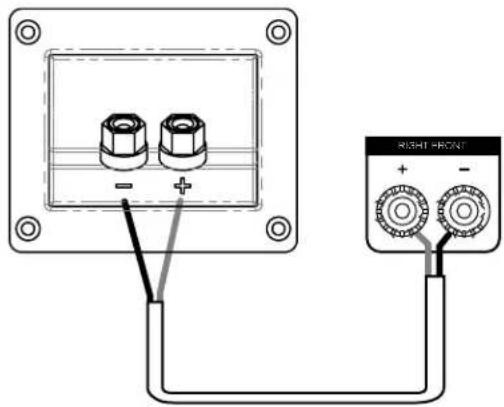

Basisaansluiting voor luidspreker

Zorg ervoor dat de rode (+) en zwarte (-) aansluitingen op je versterker of receiver verbinding maken met de rode (+) en zwarte (-) aansluitingen op je luidsprekers. Als je luidsprekers 'dun' klinken, met weinig bas en weinig of geen middentonen, is een van de luidsprekerdraden waarschijnlijk verkeerd-om aangesloten. Controleer alle aansluitingen.

RIGHT FRONT + -

Processormodus voor middenkanaalluidspreker

Opmerking: Stel de middenkanaalluidspreker in de instellingen voor basbeheer van je receiver in op 'klein'.

In de menu's 'basbeheer' of 'luidsprekerconfiguratie' van de meeste surround-receivers kun je kiezen tussen 'normaal' of 'breed' voor het middenkanaal. In digitale processors met discrete kanalen worden deze opties aangeduid als 'klein' en 'groot'. Met de optie Normaal (klein) worden basfrequenties uit de middenkanaalluidspreker gefilterd en naar de hoofdluidsprekers voor links en rechts of naar de subwooferuitgang (LFE) gestuurd. Met de optie Breed (groot) wordt het signaal ongefilterd signaal en volledig naar de middenkanaalluidspreker gestuurd. Gebruik de optie Normaal (klein) voor optimale prestaties en betrouwbaarheid van het middenkanaal (en surround).

polk

Plaatsing van de luidsprekers

Om de geluidskwaliteit van je luidsprekersysteem te maximaliseren, of je nu XT15 boekenplankluidsprekers, een XT30 middenkanaalluidspreker of XT70 zuilluidsprekers hebt gekocht, is een juiste plaatsing van de luidsprekers essentieel. Bekijk de volgende voorbeelden en probeer ze uit, afhankelijk van de Polk Monitor XT Series-luidsprekers die je hebt gekocht.

Opmerking: Je Polk Monitor XT Series-luidsprekers zijn geschikt voor 2.0, 2.1, 3.1, 5.1, 7.1 en 9.1-configuraties (optionele subwoofer is weergegeven in de afbeeldingen).

Luisteren in 5.1 surround

Je kunt de Polk Monitor XT Series-luidsprekers gebruiken als surroundluidsprekers als achterluidsprekers in een Polk Audio-thuisbioscoopsysteem. De ideale plaatsing van de achtersaroundluidsprekers is langs een zijwand, iets achter en boven de luisterpositie.

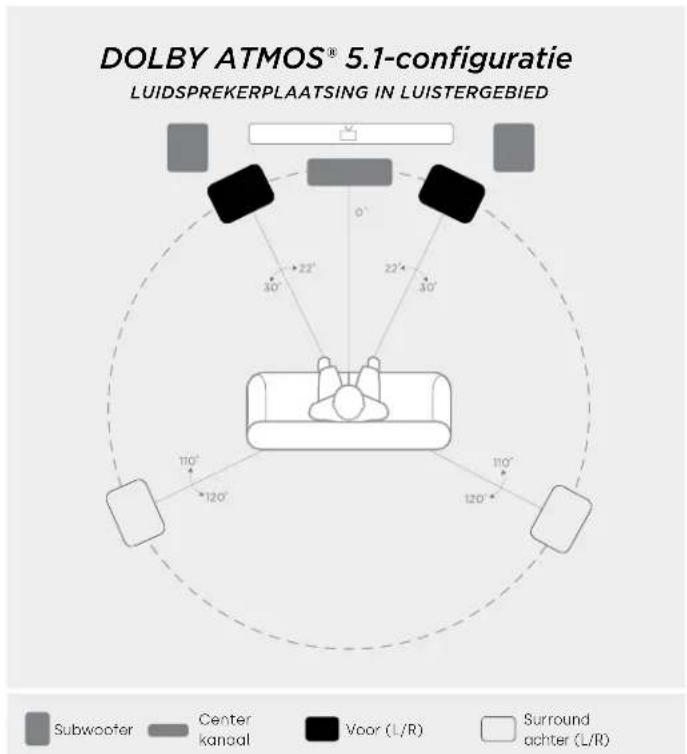

DOLBY ATMOS® 5.1-configuratie LUIDSPREKERPLAATSING IN LUISTERGEBIED Subwoofer Center kanaal Voor (L/R) Surround achter (L/R) 0° 22° 30° 110° 120° 110° 120°

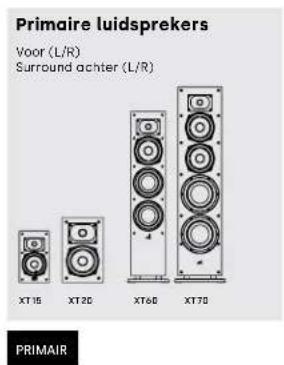

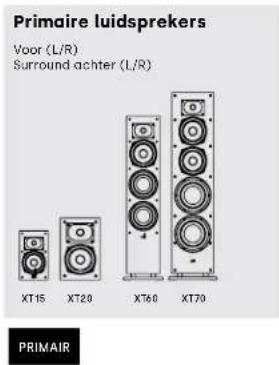

Primaire luidsprekers Voor (L/R) Surround achter (L/R) XT15 XT20 XT60 XT70 PRIMAIR

Luisteren in 3.1 Systeem

Zorg voor het meest realistische stereogeluid door de luidsprekers zo ver uit elkaar te plaatsen als de luisteraars er vandaan zitten. Als het door de omstandigheden in de ruimte noodzakelijk is om de luidsprekers verder uit elkaar te plaatsen, kun je ervoor kiezen om de luidsprekers naar het midden te draaien voor een steviger middengeluid.

Luisteren in 5.1 surround - alternatief

Alternatieve plaatsing van Polk Monitor XT-luidsprekers als achtersurroundluidsprekers. Als je geen achtersurroundluidspreker langs de zijwanden kunt plaatsen, kun je ze langs de achterwand plaatsen, boven de luisterpositie.

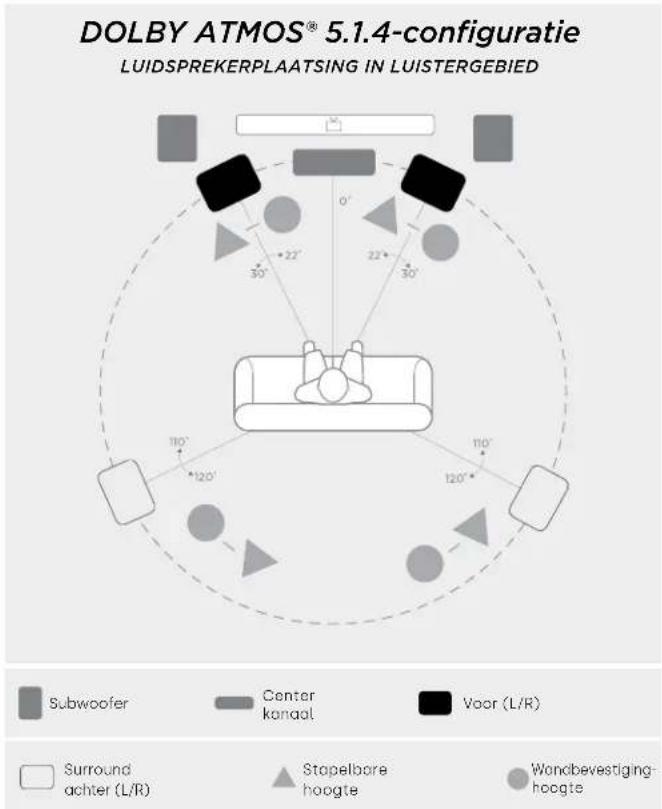

DOLBY ATMOS® 5.1.4-configuratie LUIDSPREKERPLAATSING IN LUISTERGEBIED Subwoofer Center kanaal Voor (L/R) Surround achter (L/R) Stapelbare hoogte Wandbevestig-hoogte

Primaire luidsprekers Voor (L/R) Surround achter (L/R) XT15 XT20 XT60 XT70 PRIMAIR

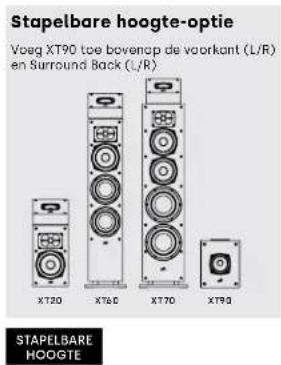

Stapelbare hoogte-optie Voog XT90 toe bovenap de voorkant (L/R) en Surround Back (L/R) XT20 XT&E XT70 XT93 STAPELBARE HOOGTE

Geniet van extra diepte in je surround-geluidservaring met vier surround-luidsprekers aan de achterzijde in plaats van twee.

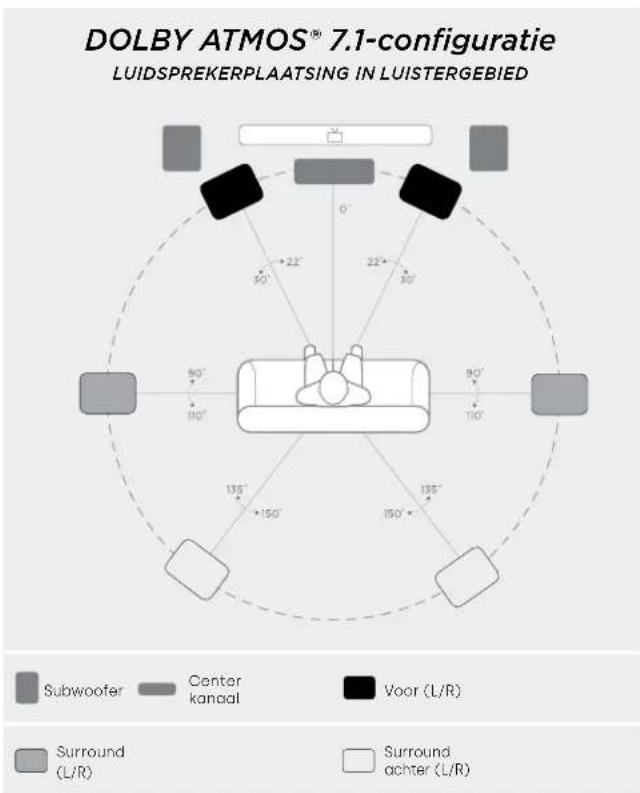

DOLBY ATMOS® 7.1-configuratie LUIDSPREKERPLAATSING IN LUISTERGEBIED Subwoofer Center kanaal Voor (L/R) Surround (L/R) Surround achter (L/R)

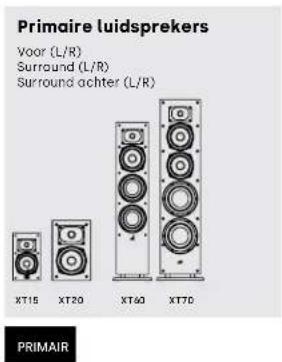

Primaire luidsprekers Voor (L/R) Surround (L/R) Surround achter (L/R) XT15 XT20 XT60 XT70 PRIMAIR

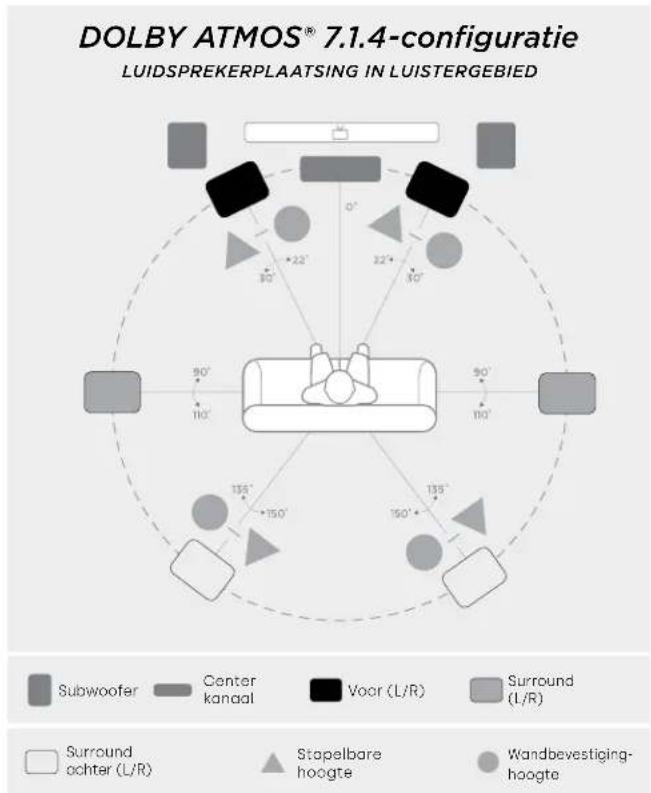

DOLBY ATMOS® 7.1.4-configuratie LUIDSPREKERPLAATSING IN LUISTERGEBIED Subwoofer Center Kanaal Voor (L/R) Surround (L/R) Surround achter (L/R) Stapelbare hoogte Wandbevestiging-hoogte

Primaire luidsprekers Voor (L/R) Surround (L/R) Surround achter (L/R) XT15 XT20 XT60 XT70 PRIMAIR

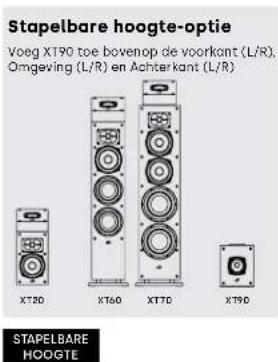

Stapelbare hoogte-optie Voeg XT90 toe bovenop de voorkant (L/R), Omgeving (L/R) en Achterkant (L/R) XT20 XT60 XT70 XT90 STAPELBARE HOOGTE

Monitor XT boekenplankluidsprekers Monitor XT middenkanaalluidsprekers

Specificaties XT15 XT20 XT30 XT35
Luidsprekertype	Vloersteunen (stel) Vloersteunen (stel) Compact middenkanaal Middenkanaal (L/C/R)
Tweeter	1 inch Teryleen dome 1 inch Teryleen dome 1 inch Teryleen dome 1 inch Teryleen dome
Middenbereik/mid-bas
Woofers	51⁄4 inch, speciaal papier 61⁄2 inch, speciaal papier		Twee 51⁄4 inch, speciaal papier	Vier 3 inch, speciaal papier
Passieve stralers	Niet beschikbaar Niet beschikbaar Niet beschikbaar		Niet beschikbaar
Totale frequentierespons	48 Hz-40 kHz	38 Hz-40 kHz 55 Hz-40 kHz	57 Hz-40 kHz
Frequentierespons (-3 dB grenswaarden)	73 Hz-26 kHz	57 Hz-26 kHz	77 Hz-26 kHz	84 Hz-26 kHz
Aanbevolen versterkervermogen	30-150 W	30-200 W	30-200 W	25-200 W
Compatibiliteit met versterkeruitgang	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Minimale impedantie (ohm)	4.1Ω	4.3Ω	4.1Ω	4.2Ω
Gevoeligheid (2,83 V/1 m)	86 dB	87 dB	89 dB	87 dB
Crossover-frequentie
Tweeter/middenbereik	2200 Hz	3200 Hz	2500 Hz	2500 Hz
Middenbereik/mid-bas
Afmetingen en gewichten
Productafmetingen (B x H x D)	6,50 x 10,6 x 7,18 inch165,1 x 269,2 x 182,4 mm	7,50 x 18,0 x 10,99 inch190,5 x 330,0 x 279,3 mm	19,9 x 6,50 x 8,13 inch482,6 x 165,1 x 206,6 mm	24,4 x 4,15 x 5,55 inch619,7 x 105,4 x 141,0 mm
Grootste totale diepte (inclusief front)
Gewicht van het product (per stuk)
KASTEN
Middenbereikbehuizing
Behuizing met mid-bas/woofer
Leverbare afwerkingen	Matzwart	Matzwart	Matzwart	Matzwart
Voeten	Ja, meegeleverd in de verpakking	Ja, meegeleverd in de verpakking	Ja, meegeleverd in de verpakking	Ja, meegeleverd in de verpakking
Wandbevestiging?	Nee	Nee	Nee	Ja
Aansluitklemmen	Vernikkelde professionele aansluitklemmen	Vernikkelde professionele aansluitklemmen	Vernikkelde professionele aansluitklemmen	Vernikkelde professionele aansluitklemmen
Accessoires
Ontwikkeld voor XT90-luidspreker	Niet beschikbaar	Ja	Niet beschikbaar	Niet beschikbaar
Certificeringen (niet-veiligheid en wettelijk)
Hi-res-gecertificeerd	Ja	Ja	Ja	Ja

'Kan zonder voorafgaan bericht worden gewijzigd.

Monitor XT staande luidsprekers Monitor XT-hoogtemoduleluidspreker

Specificaties XT60 XT70 XT90
Luidsprekertype	Zuilluidspreker Zuilluidspreker Hoogtemodule (p/paar)
Tweeter	1 inch Teryleen dome 1 inch Teryleen dome Niet beschikbaar
Middenbereik/mid-bas
Woofers	61⁄2 inch, special papier Twee 61⁄2 inch, special papier 4 inch, special papier
Passieve stralers	Twee PR's van 61⁄2 Inch Twee PR's van 8 Inch Niet beschikbaar
Totale frequentierespons	38 Hz-40 kHz 35 Hz-40 kHz	94 Hz-22 kHz
Frequentierespons(-3 dB grenswaarden)	43 Hz-26 kHz	41 Hz-26 kHz	164 Hz-17 kHz
Aanbevolen versterkervermogen	25-200 W	25-200 W	30-100 W
Compatibilitéit metversterkeruitgang	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Minimale impedantie (ohm)	4.4Ω	4.0Ω	4.3Ω
Gevoeligheid (2,83 V/1 m)	86 dB	89 dB	89 dB
Crossover-frequentie
Tweeter/middenbereik	2200 Hz	2700 Hz	2700 Hz
Middenbereik/mid-bas
Dimensions and Weight Attributes Afmetingen en gewichten
Productafmetingen (B x H x D)	7,50 x 36,4 x 9,09 inch190,5 x 925,0 x 230,8 mm	9,25 x 40,4 x 5 inch235 x 1026,6 x 317,9 mm	7,50 x 5,64 x 8,38 inch190,5 x 143,2 x 212,9 mm
Grootste totale diepte(inclusief front)
Gewicht van het product(per stuk)
KASTEN
Middenbereikbehuizing
Behuizing met mid-bas/woofer
Leverbare afwerkingen	Matzwart	Matzwart	Matzwart
Voeten	Rubberen dempers	Rubberen dempers Rubberen dempers
Wandbevestiging?	Nee	Nee	Ja
Aansluitklemmen	Vernikkelde professionele aansluitklemmen	Vernikkelde professionele aansluitklemmen	Vernikkelde professionele aansluitklemmen
Accessoires
Ontwikkeld voor XT90-luidspreker	Ja	Ja	Niet beschikbaar
Certificeringen (niet-veiligheid en wettelijk)
Hi-res-gecertificeerd	Ja	Ja	Nee

'Kan zonder voorafgaan bericht worden gewijzigd.

polk

Beperkte garantie van 5 jaar

Polk Audio, LLC (hierna 'Polk' of 'Polk Audio' genoemd) verleent deze beperkte garantie uitsluitend aan de oorspronkelijke koper. Deze garantie vervalt automatisch vóór het verstrijken van de vijf (5) jaar indien de oorspronkelijke koper het product verkoopt of overdraagt aan een andere partij.

Polk Audio garandeert de oorspronkelijke koper gedurende een periode van vijf (5) jaar vanaf de datum van de oorspronkelijke aankoop in de winkel van een erkende Polk Audio-dealer alleen dat de luidspreker(s), passieve cross-overcomponent(en) en behuizing ('product') vrij is/zijn van materiaal- en fabricagefouten.

Om het voor Polk mogelijk te maken de best mogelijke garantieservice aan te bieden, kun je je nieuwe product binnen tien (10) dagen na de datum van de oorspronkelijke aankoop online registreren op: www.polkaudio.com/registration. Of je kunt bellen met de klantenservice van Polk op 800-377-7655 in de VS en Canada. Zorg ervoor dat je je originele aankoopbewijs bewaart.

Defecte producten moeten samen met het bewijs van aankoop en vooraf verzekereld worden verzonden naar de erkende Polk Audio-dealer van wie je het product hebt gekocht, of naar de fabriek op 5541 Fermi Court; Carlsbad, CA 92008. Producten moeten worden verzonden in de oorspronkelijke verzendverpakking of het equivalent ervan; het risico van verlies of beschadiging tijdens het transport is in ieder geval voor jouw rekening. Als bij onderzoek in de fabriek of bij een erkende Polk Audio-dealer wordt vastgesteld dat het apparaat op enig moment tijdens deze garantieperiode defecten in materiaal of vakmanschap heeft vertoond, zal Polk Audio of de erkende Polk Audio-dealer naar eigen inzicht en voorkeur dit product kosteloos repareren of vervangen, behalve zoals hieronder uiteengezet. Alle vervangen onderdelen en producten worden het eigendom van Polk. Producten die onder deze garantie worden vervangen of gerepareerd, worden binnen een redelijke termijn, port betaald, naar u teruggestuurd.

Deze garantie omvat geen onderhoud of onderdelen voor het repareren van schade veroorzaakt door een ongeval, ramp, verkeerd gebruik, misbruik, nalatigheid, ontoereikende verpakkings- of verzendprocedures, commercieel gebruik, spanningtoevoer hoger dan het nominale maximum van het apparaat, het cosmetische uiterlijk van de kast dat niet rechtstreeks kan worden toegeschreven aan een defect in materialen of vakmanschap, of service, reparatie of wijziging van het product dat niet is toegestaan of goedgekeurd door Polk Audio. Deze garantie vervalt indien het wordt gekocht van een onbevoegde dealer of als het serienummer van het product is verwijderd, veranderd of onleesbaar is gemaakt.

Deze garantie vervangt alle andere expliciete garanties. Als dit product defect is in materialen of vakmanschap zoals hierboven wordt gegarandeerd, bestaat je enige rechtsmiddel uit reparatie of vervanging zoals hierboven vermeld. In geen enkel geval zal Polk Audio aansprakelijk zijn jegens jou voor incidentele schade of gevolgschade die voortvloeit uit het gebruik of het niet kunnen gebruiken van het product, zelfs als Polk Audio of een erkende Polk Audio-dealer op de hoogte is gesteld van de mogelijkheid van dergelijke schade, of voor enige claim van een andere partij. In sommige staten is de uitsluiting of beperking van gevolgschade niet toegestaan, dus de bovenstaande beperking en uitsluiting zijn mogelijk niet op jou van toepassing.

Alle impliciete garanties op dit product zijn beperkt tot de duur van deze uitdrukkelijke garantie. In sommige staten is een beperking op de duur van een impliciete garantie niet toegestaan, dus de bovenstaande beperkingen zijn mogelijk niet voor jou van toepassing. Deze garantie geeft je specifieke wettelijke rechten en je hebt mogelijk ook andere rechten, die van staat tot staat kunnen verschillen.

Deze garantie is alleen van toepassing op producten die zijn gekocht in de Canada, de Verenigde Staten van Amerika, bezittingen daarvan en de uitwisselingen van Amerikaanse en NAVO-strijdkrachten en audioclubs. Raadpleeg de specifieke garantievoorwaarden voor Polkproducten die zijn gekocht in landen of gebieden waarnaar hierin niet wordt verwezen.
