BRUKSANVISNING Monitor XT35 DENON

Tack för att du har valt högtalaren Polk Monitor XT™. Denna nya serie är djärv, snygg och kvalitetsbyggd för prestanda. Dessa högeffektiva högtalare har Polks patenterade Dynamic Balance®-justerade element och diskantelement för klarare diskant och mer realistiskt mellanregister. Polk Monitor XT-högtalarna har utformats för att låta fantastiskt och även se bra ut. Med de subtila accenterna kan den här produkten användas i vilken inredning som helst. Polk Monitor XT-högtalarna är rena och enkla och är den sanna definitionen av "Expect Great Sound".

Efter att ha skapat ett anseende om att vara

"högtalarspecialisterna" i över 45 år, sätter vi en ära i vår överlägsna ljud- och konstruktionskvalitet tack vare våra flera patentskyddade och prisbelönta innovationer. För Polks medarbetare är det inte bara ett jobb att bygga ljudprodukter – det är en passion. Och om du ska komma ihåg en sak, kom ihåg detta: Vi lever enligt den sannaste principen för hur ljud ska levereras – fantastiskt ljud till ett överkomligt pris för alla!

Teknisk assistans eller service

Om din produkt skadats under transporten ska du kontakta den auktoriserade Polk Audio-återförsäljaren där du köpte din produkt.

För teknisk support, vanliga frågor och reparationsinformation besöker du http://polk.custhelp.com. E-postadresser och telefonnummer till supporten varierar beroende på i vilken region din produkt har köpts.

WARNING: Lyssna med sunt förnuft

Polk Audio-högtalarna kan spela extremt höga volymnivåer, vilket kan orsaka allvarliga eller permanenta hörselskador. Polk Audio tar inget ansvar för hörselskada, kroppsskada eller egendomsskada som uppstår till följd av missbruk av produkterna. Ha dessa riktlinjer i åtanke och använd alltid sunt förnuft när du kontrollerar volymen:

• Begränsa långvarig exponering för volymnivåer som överstiger85 decibel (dB).
• För mer information om säkra volymnivåer tar du en titt på riktlinjerna från Occupational Health and Safety Administration (OSHA) påhttp://www.osha.gov/.

Pour en savoir plus

www.quefairedemesdechets.fr

Produktkassering

Vissa internationella, nationella och/eller lokala lagar och/ellerförordningar kan gälla för kassering av denna produkt. Kontakta återförsäljaren där du köpte produkten eller Polk-importören/distributören i ditt land för mer information. Mer information finns även på www. polkaudio.com eller genom att kontakta Polk Audio på 554 Court, Carlsbad, California, 92008, USA. Telefon: [phone]

Denna symbol på våra elektriska produkter eller deras förpackning indikerar att det är förbjudet att kassera produkten/produkterna som hushållsavfall i Europa. För att säkerställa att produkten kasseras korrekt bör du följa lokala lagar och förordningar om kassering av elektrisk och elektronisk utrustning. Genom att göra så bidrar du till att bevara naturresurserna och att främja miljöskyddet genom hantering och bortskaffande av elektroniskt avfall.

Skötsel och rengöring

Det enda du någonsin bör göra med dina högtalare är att damma av dem ibland. Använd aldrig rengöringsmedel med slipeffekt, med lösningsmedel eller starka rengöringsmedel. Du kan rengöra gallren med dammsugarens borsttillbehör.

EU-försäkran om överensstämmelse

Härmed försäkrar Sound United, LLC att vår produktöverensstämmer med följande EU/EG-direktiv:

• EMC:2014/30/EU
• LVD:2014/35/EU
• RoHS: 2011/65/EU och ändringsdirektiv (EU) 2015/863
- ErP: EG-förordning 1275/2008 och dess ramdirektiv 2009/125/EG inklusive ändring 801/2013

Den fullständiga texten till EU-försäkran om överensstämmelse finns tillgånglig på följande inter-netadress: https://www.definitivetechnology.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

EU-kontakt:

D&M Europe B.V.

Oude Stadsgracht 1

5611 DD Eindhoven

UKCA-försäkran om överensstämmelse

Härmed försäkrar Sound United, LLC att vår produkt överensstämmer med följande brittiska förordningar.

• Förordningen om elektronisk utrustning (säkerhet) 2016 (Electrical Equipment (Safety) Regulations))
• Förordningen om elektromagnetisk kompatibilitet 2016 (Electromagnetic Compatibility Regulations)
• Begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter (The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations) 2012
• Ekodesign för energirelaterade produkter 2010 (Eco design Energy-Related Products Regulations)

Den fullständiga texten till UKCA-försäkran om överensstämmelse finns tillgänglig på följande inter-netadress: https://www.definitivetechnology.com/declarations-of-conformity.

Importör i Storbritannien:

D&M Audiovisual Ltd

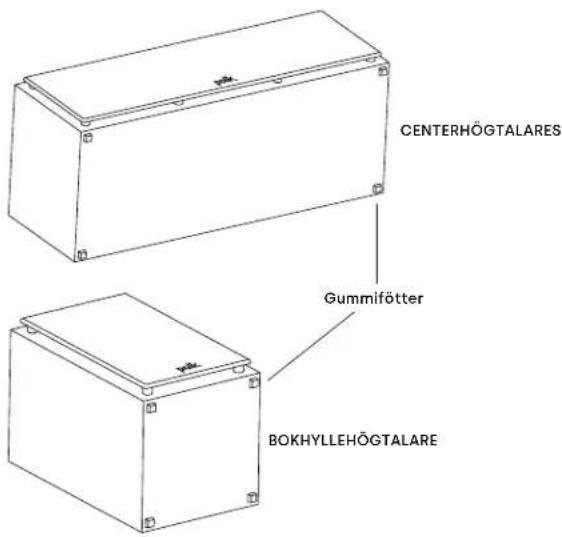

Lägga till självhäftande gummifötter

För att hålla dina Polk-högtalare ordentligt på plats och förhindra skador på golv eller möbler kan det vara smart att fästa de medföljande självhäftande gummifötterna på högtalarens undersida.

CENTERHÖGTALARES Gummifötter BOKHYLLEHÖGTALARE

Obs:

• XT15/XT20/XT30/XT35: Du måste montera gummifötterna innan du använder produkten.
• XT60/XT70/XT90: Gummifötter levereras förmonterade.

Obs:

Så ansluter du ditt system

För att få bästa möjliga ljudkvalitet är det viktigt att dina högtalare kopplas rätt.

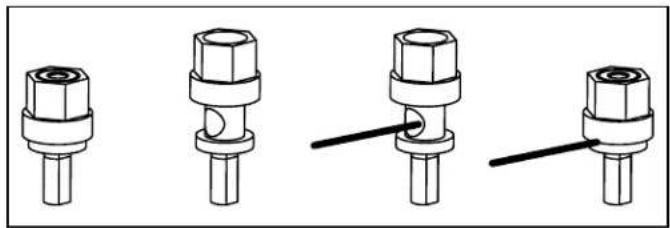

Så här använder du kopplingsplintar

Lossa sexkantmuttern och sätt in den avskalade högtalarkabeln genom hölet. Dra åt sexkantmuttern för att skapa anslutningen.

Obs: För inte in den isolerade delen av kabeln i hålet (du kommer inte att få någon anslutning).

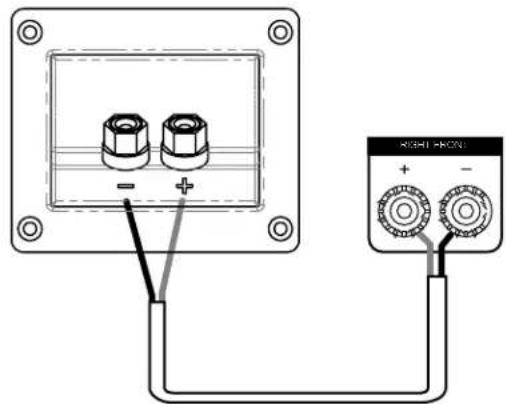

Grundläggande högtalarkoppling

Kontrollera att de röda (+) och svarta (-) anslutningarna på din förstärkare eller mottagare ansluter till de röda (+) och svarta (-) anslutningarna på högtalarna. Om högtalarnas ljud är svagt med lite bas och lite eller inget mellanregister är det troligt att en av högtalarkablarna är felaktigt ansluten. Dubbelkolla alla anslutningar.

Processorläge för centerhögtalare

Obs: Ställ in centerhögtalaren på "small" i mottagarens inställningar för bashantering.

Menyerna "bass management" (bashantering) eller "speaker configuration" (högtalarkonfiguration) för de flesta surround-receivrar kan användas med lägena "normal" (normalt) eller "wide" (brett) för centerkanalsdrift. I digitala processorer med diskret kanal kallas dessa lägen för "small" (liten) och "large" (stor). Normalt.-läge (small) filtrerar basfrekvenser från centerhögtalaren och skickar dem istället till främre vänster och höger huvudhögtalare eller till subwooferutgångens (LFE) uttag. Brett läge (large) skickar en ofiltrerad fullregistersignal till centerhögtalaren. Använd läget Small (normalt) för optimal prestanda och tillförlitlighet för centerkanaler (och surroundkanaler).

Polk Monitor XT

Bruksanvisning

Högtalarpositionering

För att maximera ljudkvaliteten i högtalarsystemet är rätt placering avgörande, oavsett om du har köpt XT15 bokhyllehögtalare, en XT30 centerhögtalare eller XT70 tornhögtalare. Ta en titt på följande exempel och testa dem på de högtalare i Polk Monitor XT-serien som du har köpt.

Obs: Dina högtalare i Polk Monitor XT-serien är kompatibla med 2.0-, 2.1-, 3.1-, 5.1-, 7.1- och 9.1-installationer (subwoofern visas i grafiken som tillval).

Lyssna i 5.1 SurroundDu kan använda högtalarna i Polk Monitor XT-serien som bakre surround-högtalare i ett Polk Audio-hemmabiosystem. Perfekt placering av den bakre surround-högtalaren är längs en sidovägg, något bakom och ovanför lyssningspositionen.

Lyssna i 3.1 System

Få den mest realistiska stereobilden genom att placera högtalarna så längt ifrån varandra som lyssnarna sitter från dem. Om rummet kräver att du placerar högtalarna längre ifrån varandra kan du välja att vinkla högtalarna mot mitten för att stödja en solidare mittbild.

Lyssna i 5.1 Surround – alternativ placering

Alternativ placering av bakre surroundhögtalare för Polk Monitor XT-seriens högtalare. Om du inte kan placera bakre surroundhögtalarna på sidoväggarna placerar du dem på den bakre väggen ovanför lyssningspositionen.

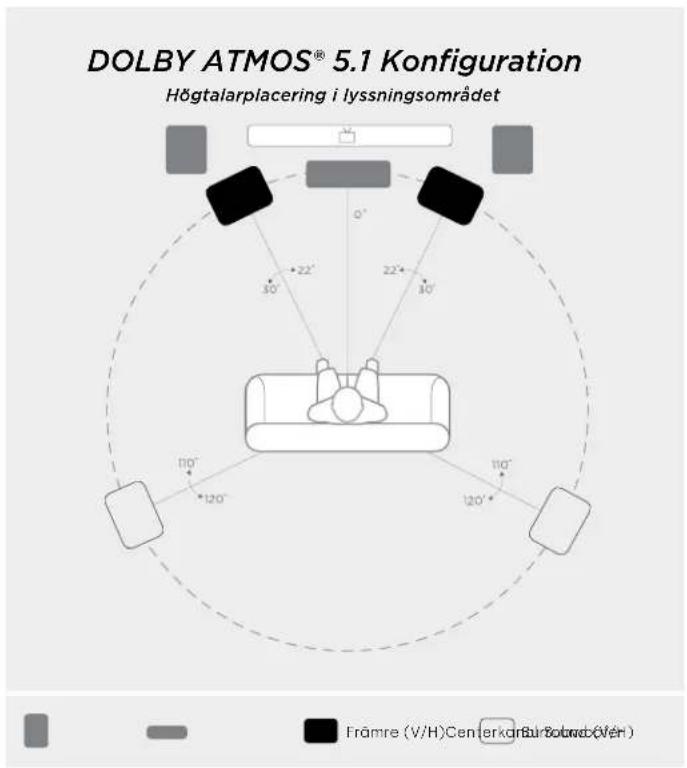

DOLBY ATMOS® 5.1 Konfiguration Högtalarplacering i lyssningsområdet Främre (V/H)CenterkarnBursond (Vén)

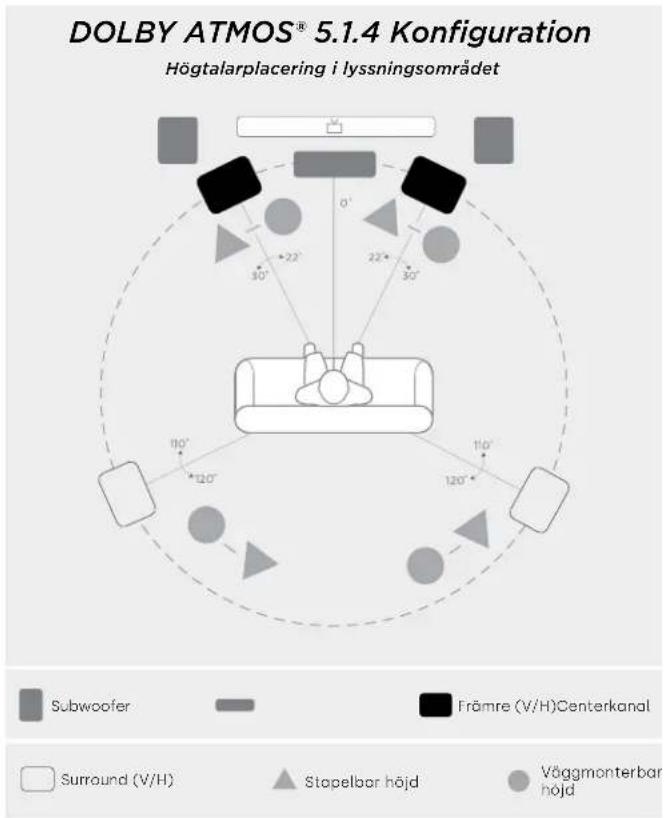

DOLBY ATMOS® 5.1.4 Konfiguration Högtalarplacering i lyssningsområdet Subwoofer Främre (V/H)Centerkanal Surround (V/H) Stapelbar höjd Vöggmonterbar höjd

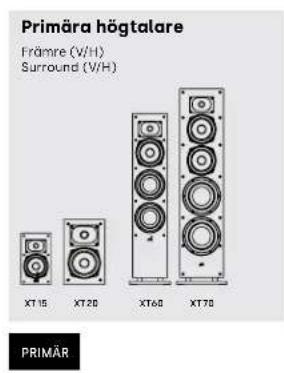

Primära högtalare Främre (W/H) Surround (W/H) XT15 XT20 XT60 XT70 PRIMÄR

Primära högtalare Framre (W/H) Surround (W/H) Surround bak (W/H) XT15 XT20 XT60 XT70 PRIMÄR

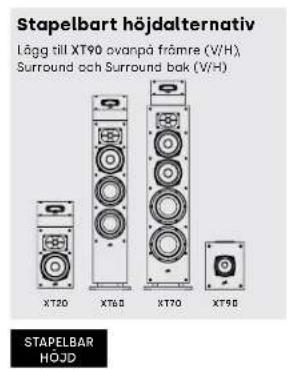

Stapelbart höjdalternativ Lågg till XT90 ovanpå främre (V/H) Surround och Surround bak (V/H) XT20 XT60 XT70 XT90 STAPELBAR HOJD

Lyssna i 7.1 Surround

Njut av ett extra djupt surroundljud med fyra bakre surroundhögtalare istället för två.

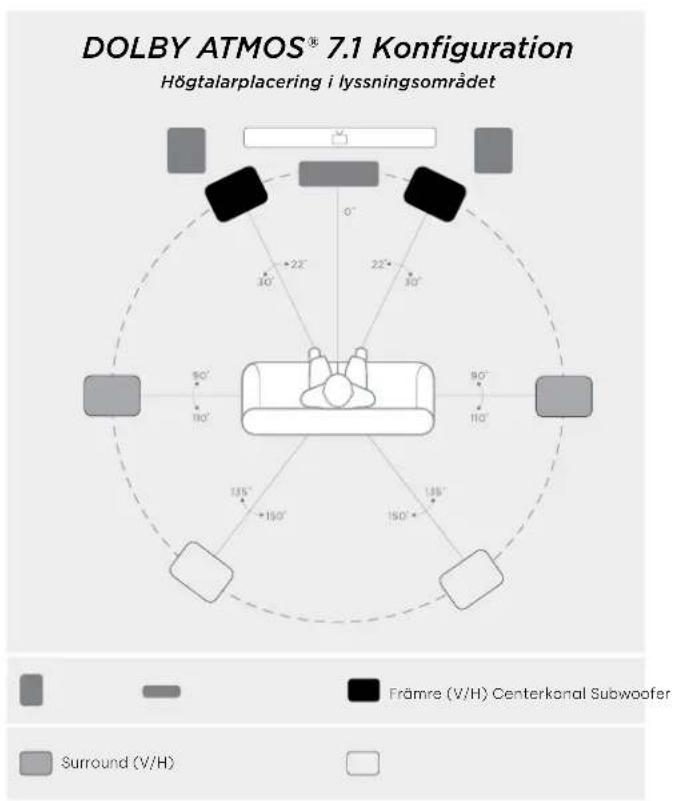

DOLBY ATMOS® 7.1 Konfiguration Högtalarplacering i lyssningsområdet 0° 22° 30° 90° 110° 135° 150° Framre (V/H) Centeronal Subwoofer Surround (V/H)

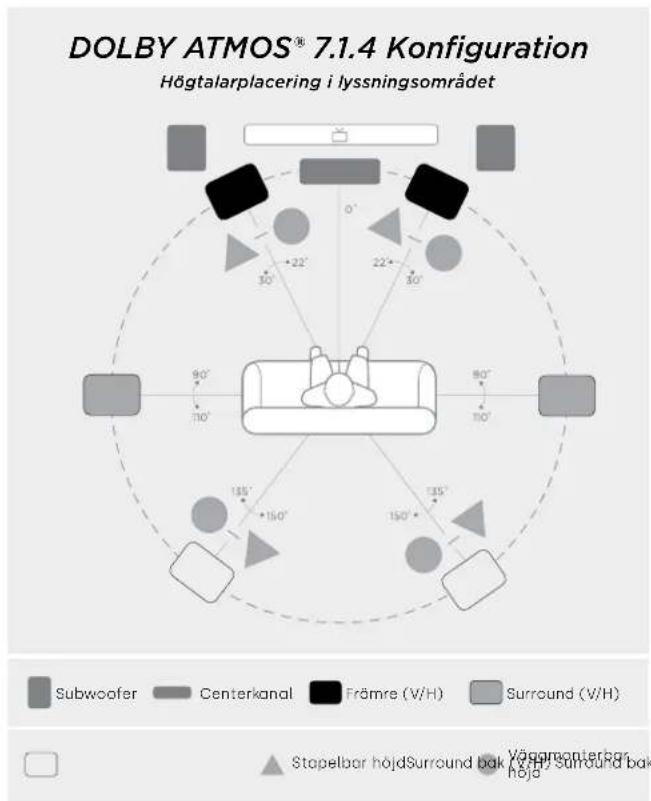

DOLBY ATMOS® 7.1.4 Konfiguration Högtalarplacering i lyssningsområdet Subwoofer Centerkanal Främre (V/H) Surround (V/H) Stapelbar höjdSurround bak Vögammenterbar höja

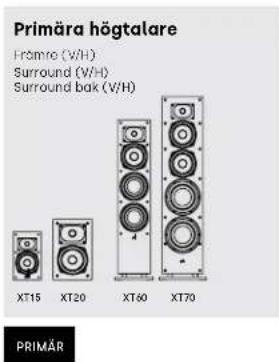

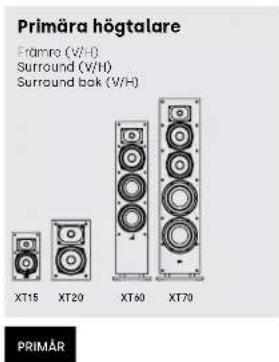

Primära högtalare Fremre (V/H) Surround (V/H) Surround bak (V/H) XT15 XT20 XT60 XT70 PRIMÄR

Primära högtalare Framre (V/H) Surround (V/H) Surround bak (V/H) XT15 XT20 XT60 XT70 PRIMÄR

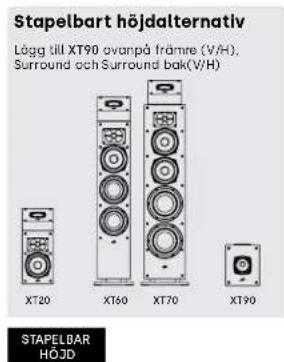

Stapelbart höjdalternativ Lågg till XT90 ovanpå främre (V/H), Surround och Surround bak(V/H) XT20 XT60 XT70 XT90 STAPELBAR HÖJD

Monitor för XT-bokhyllehögtalare Monitor för XT-centerhögtalare

Specifikationer XT15 XT20 XT30 XT35
Högtalartyp	Stativmontering (par)	Stativmontering (par)	Kompakt mittkanal	Mittkanal (L/C/R)
Diskant	1" diskant i terylen 1" diskant i terylen 1" diskant i terylen 1" diskant i terylen
Mellanregister/mellanbas
Baselement	51⁄2" anpassat papper 61⁄2" anpassat papper		2 st. 51⁄2" anpassade papper	4 st. 3" anpassade papper
Passiva element	Ej tillämpligt Ej tillämpligt Ej tillämpligt		Ej tillämpligt
Övergripande frekvensåtergivning	48 Hz-40 kHz	38 Hz-40 kHz	55 Hz-40 kHz	57 Hz-40 kHz
Frekvensåtergivning (-3 dB-gråns)	73 Hz-26 kHz	57 Hz-26 kHz	77 Hz-26 kHz	84 Hz-26 kHz
Rekommenderad förstärkareffekt	30-150 W	30-200 W	30-200 W	25-200 W
Kompatibilitet för förstärkarutgång	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Minsta impedans (ohm)	4,1Ω	4,3Ω	4,1Ω	4,2Ω
Känslighet (2,83 V/1 m)	86 dB	87 dB	89 dB	87 dB
Delningsfrekvens
Diskantelement/mellanregister	2 200 Hz	3 200 Hz	2 500 Hz	2 500 Hz
Mellanregister/mellanbas
Dimensioner och viktattribut
Produktmätt (B x H x D)	6,50 x 10,6 x 7,18 tum165,1 x 269,2 x 182,4 mm	7,50 x 18,0 x 10,99 tum190,5 x 330,0 x 279,3mm	19,9 x 6,50 x 8,13 tum482,6 x 165,1 x 206,6 mm	24,4 x 4,15 x 5,55 tum619,7 x 105,4 x 141,0mm
Största totala djup (inklusive galler)
Produktvikt (vardera)
Låda
Typ av hölje för mellanregister
Typ av hölje för mellanbas/bas
Tillgängliga ytskikt	Mattsvart	Mattsvart	Mattsvart	Mattsvart
Fötter	Ja, levereras I kartong	Ja, levereras I kartong	Ja, levereras I kartong	Ja, levereras I kartong
Väggmonterbar?	Nej	Nej	Nej	Ja
Polklämmor	Nickelpläterade polklämmor, 5-vågs	Nickelpläterade polklämmor, 5-vågs	Nickelpläterade polklämmor, 5-vågs	Nickelpläterade polklämmor, 5-vågs
Tillbehör
Utformad för XT90-högtalare	Ej tillämpligt	Ja	Ej tillämpligt	Ej tillämpligt
Certifieringar (icke-säkerhet och reglerande)
Hi-res-certifierad	Ja	Ja	Ja	Ja

*Kan ändras utan föregående meddelande.

Monitor för XT golvhögtalare Monitor för XT-höjdmodulhögtalare

Specifikationer XT60 XT70 XT90
Högtalartyp	Golvhögtalare Golvhögtalare Höjämodul (par)
Diskant	1" diskant i terylen 1" diskant i terylen Ej tillämpligt
Mellanregister/mellanbas
Baselement	61⁄2" anpassat papper	2 st. 61⁄2" anpassade papper	4" anpassat papper
Passiva element	2 st. 61⁄2" RR:er 2 st. 8" PR:er Ej tillämpligt
Övergripande frekvensåtergivning	38 Hz-40 kHz	35 Hz-40 kHz	94 Hz-22 kHz
Frekvensåtergivning (-3 dB-gräns)	43 Hz-26 kHz	41 Hz-26 kHz	164 Hz-17 kHz
Rekommenderad förstärkareffekt	25-200 W	25-200 W	30-100 W
Kompatibilitet för förstärkarutgång	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Minsta impedans	4,4Ω	4,0Ω	4,3Ω
Känslighet (2,83 V/1 m)	86 dB	89 dB	89 dB
Delningsfrekvens
Diskantelement/mellanregister	2 200 Hz	2 700 Hz	2 700 Hz
Mellanregister/mellanbas
Dimensioner och viktattribut
Produktmätt (B x H x D)	7,50 x 36,4 x 9,09 tum190,5 x 925,0 x 230,8 mm	7,50 x 5,64 x 8,38 tum235 x 1026,6 x 317,9mm	7,50 x 5,64 x 8,38 tum190,5 x 143,2 x 212,9 mm
Största totala djup(inklusive galler)
Produktvikt (vardera)
Låda
Typ av hölje för mellanregister
Typ av hölje för mellanbas/bas
Tillgängliga ytskikt	Mattsvart Mattsvart	Mattsvart
Fötter	Gummidynor	Gummidynor	Gummidynor
Väggmonterbar?	No	No	Ja
Polklämmor	Nickelpläterade polklämmor,5-vägs	Nickelpläterade polklämmor,5-vägs	Nickelpläterade polklämmor,5-vägs
Tillbehör
Utformad för XT90-högtalare	Ja	Ja	Ej tillämpligt
Certifieringar (icke-säkerhet och reglerande)
Hi-res-certifierad	Ja	Ja	Nej

*Kan öndras utan föregående meddelande.

Begränsad 5 års garanti

Polk Audio, LLC (hädanefter "Polk" eller "Polk Audio") ger endast den ursprungliga återförsäljaren denna begrånsade garanti. Denna garanti kommer att avslutas automatiskt före utgången om den ursprungliga köparen säljer eller på annat sätt överför produkten till någon annan part.

Polk Audio garanterar endast den ursprungliga köparen att denna högtalarprodukt, dess passiva komponenter och höljet ("produkten") är fria från defekter i material och konstruktion under en period på fem (5) är från inköpsdatumet hos en auktoriserad Polk Audio-återförsäljare.

För att Polk ska kunna erbjuda bästa möjliga garantiservice, registrera din nya produkt online på: www.polkaudio.com/registration eller ring Polks kundtjänst på 800-377-7655 i USA och Kanada inom tio (10) dagar efter det ursprungliga inköpsdatumet. Se till att behålla ditt originalkvitto.

Defekta produkter måste skickas, tillsammans med inköpsbeviset, förbetalt och försäkrat till den auktoriserade Polk Audio-återförsäljaren från vilken du köpte produkten eller till fabriken på adressen 5541 Fermi Court; Carlsbad, CA 92008. Produkterna måste skickas i den ursprungliga transportförpackningen eller motsvarande. I vilket fall som helst är det du som ansvarar för eventuell förlust eller skada under transporten. Om det efter undersökning på fabrik eller en auktoriserad Polk Audio-återförsäljare fastställs att enheten var defekt i material eller konstruktion under denna garantiperiod, kommer Polk eller en auktoriserad Polk Audio-återförsäljare, efter eget gottfinnande, att reparera eller byta ut denna produkt utan extra kostnad, med undantag för vad som anges nedan. Alla utbytta delar och produkter kommer att tillhöra Polk. Produkter som har ersatts eller reparerats under denna garantiperiod kommer att returneras till dig inom rimlig tid med frakten förbetald.

Denna garanti omfattar inte service eller delar för att reparera skador som uppkommit på grund av en olyckshändelse, olycka, felaktig användning, försumlighet, otillräckliga förpacknings- eller transportprocedurer, kommersiell användning, inspänning över enhetens nominella maxgräns, lådans kosmetiska utseende som inte kan härröras från defekter i material eller konstruktion eller service, reparation eller modifiering av produkten som inte har godkänts eller auktoriserats av Polk. Denna garanti upphör om produkten köps från en obehörig säljare eller om serienumret på produkten har tagits bort, manipulerats eller vanställts.

Denna garanti gäller istället för alla andra uttryckta garantier. Om produkten är defekt i material eller konstruktion enligt villkoren ovan blir din enda kompensation reparation eller ersättning enligt villkoren ovan. Polk Audio kan under inga omständigheter hållas ansvarigt gentemot dig för eventuella oförutsedda skador eller följdskador som uppstått på grund av användning eller oförmåga att använda produkten, även om Polk Audio eller en auktoriserad Polk-återförsäljare har varnats om möjligheten till sådana skador, eller för eventuella anspråk av någon annan part. Vissa stater tillåter inte undantag eller begränsningar för eventuella följdskador, så ovanstående begränsningar och undantag kanske inte gäller för dig.

Alla underförstädda garantier för denna produkt begränsas till denna uttryckliga garanti. Vissa stater tilläter ingen begränsning av hur länge en underförstädd garanti varar, så ovanstående begränsningar kanske inte gäller för dig. Denna garanti ger dig specifika juridiska rättigheter och du kan även ha andra rättigheter som varierar mellan olika stater.

Denna garanti gäller endast för produkter som köpts i Kanada, USA, dess territorier samt utbyten mellan den amerikanska armén och NATO-styrkor. Se garantiguiden som är specifik för Polkprodukter som köps i länder/territorier som inte nämns häri.

Expect Great Sound
