GEBRUIKSAANWIJZING BBB243 BeamZ

WAARSCHUING! Lees deze gebruksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installmentie, het gebruik en het onderhoud van het apparaat.

• Uitpakken en zorgvuldig controlleren of er geen transportschade is voordat u het apparaat gebruikt.
• Lees deze instructies aandachtig door en volg de instructies op.
• Neem alle veiligheidswaarschuwingen in acht. Verwijder nooit veiligheidswaarschuwingen of andere informatie van het apparaat.
  Zorg ervoor dat er geen ventilatiesleuven geblokkeerd zich, anders za het apparaat oververhit raken.

WAARSCHUING!Voordat u het apparaat verbind met een contactdoos, moet u eerst controleren of de netspanning en -frequentie overeenkomen met de op de apparatuur aangegeven waarden. Als het apparaat een spanningsselectieschakelaar heeft, sluit het apparaat alleen aan op het stopcontact als de waarden van het apparaat en de waarden van de netspanning overeenkomen. Als het bijgeleverde netsnoer of de voedingsadapter niet in uw stopcontact past, neem dan contact op met uw elektricien.

• Controleer na het aansluiten van het apparaat alle kabels om schade of ongevallen, bijv. door struikelgevaar, te voorkomen.
  Zorg ervoor dat het netsnoer nooit gekrompen of beschadigd raakt. Controller het apparaat en het netsnoer vanijd totijd.
  Trek allijd de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt of voordat u het apparaat schoonmaakt! Pak het netsnoer alleen bij de stekker vast en trek nooit aan het netsnoer.
  Haal de stekker van het netsnoer en de voedingsadapter uit het stopcontact als er gevaar bestaat voor blinkseminlag of voor langere perioden van buitengebruikstelling.
• Schakel het apparataat Niet snel acheer elkaar in en uit.
• Sluit het apparaat Niet aan op een dimmerpack.
• Installee het apparatus op een goed geventileerde plaats.
• Plaats nooit materiaal over de lens.
  Zorg allijd voor een vrijie luchtruiimte van minstens 50 cm rondon het apparaat voor ventilatie.
  Zorg e d t o f h t a
  Voor gebruik bij montagehoogte >100 cm, bevestig het apparaat aktijd met een geschichte veiligheidskabel. Bevestig de veiligheidskabel alleen op de juiste bevestigingspunten. De veiligheidskabel mag nooit aan de transporthandgrepen worden bevestigd!
  Kijk nooit direct aan de lichtbundel. Houd er rekening mee dat snelle veranderingen in de verlichting, bijv. knipperlicht, epileptische aanvallen konnen verroorzaken bij Lichtgevoelige personen of personen met epilepsie.
• Dit apparaat is nicht ontworpen voor permanent gebruik. Consistente bedieningspauzes zullen ervoor zorgen dat het apparaat lang zonder defecten van diest za jin.

WAARSCHUING! Als het netsnoer van het apparaat is voorzien van een aardingscontact, moet het worden aangesloten op een stopcontact met een beschemende aarding. Deactiveer nooit de beschemende aarding van een netsnoer.

Zorg ervoor dat het apparaat Niet wordt blootgesteld aan extreme hitte, vocht of stof.
- Reinig het apparaat met een droge doeck.
Raak het apparaat tijdens de werkig ervan Niet met blote handen aan (de behuizing kan zeer heet worden). Laat het apparaat ten minste 5 minutes afkoelen alvorens.Deze te hanteren.
- Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis, gebruik deze apparatuur net in de onmiddelijkne nabijheid van vloeistof (niet van toepassing op speciale buitenapparatuur - in dit geval, neem de speciale instructies hieronder in acht). Stel dit apparaat net bloot aan brandbare materialen, vloeistoffen of gassen.
- Als het apparaat is bloatgesteld aan drastische temperatuerschommelingen (bijv. na transport), schakel het dan Niet onmiddelijk in. Heb ontstane condenswater kan uw apparaat beschadigen. Laat het apparaatuitgeschakeld tot het op kamertemporatuur is.
- Probeer nooit dethermostaatschakelaar of zekeringen te omzeilen.
- Demonteer of wijzig het apparaat Niet.
- Gebruik voor verranging alleen zekeringen/lampen van hetzelfde type en vermogen.
- Reparations, onderhoud en elektrische aansluiting moeten worden uitgevoerd door een gekwalificeerde technicus.
- De omgevingstemperatuur moet altojd tussen -5^ C en +45^ C liggen.
- Als dit apparaat op een andere manier worden gebruikt dan beschreiben in deze handleiding, kan het product beschadigd raken en vervalt de garantie.
- Plastic zakken moeten buiten het bereik van kinderen worden gehonden.
- Het apparaat moet buiten het bereik van kinderen worden geinstalleerd. Laat het apparaat nooit zonder toezicht draaien.

Dit symbool op het product of op de verpakking geegt aan dat dit product Niet als hushoudelijk afval mag worden behandeld. In plaats waarvan moet het worden overhandigd aan het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product op de juiste wijze wordt afgevoerd, helpt u mogiele negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zonden konnen worden voroorzaakt door ongepaste afvalwerking van dit product. Het recyclen van materielen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uwplaatselijke gemeente, uwuisvuldienst of de winkel waar u het product hebt gekocht.

UITPAKKEN

LET OP!Onmiddelijk na ontvangst, zorgvuldig uitpakken van de doos, controllere de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zichen en zich in goede staat+zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddelijk de verkopende partij inlichten.Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking worden geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat Niet onmiddelijk in. De ontstane condensatie kan het apparaat beschaden. Zorg ervoor dat het apparaat op kamertemperatuur komt en steekervoigens de voeding steker in het stopcontact.

AANSLUITSPANNING

Op acheerzijde van het apparaat staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanninger dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geén dimmer of regelbare voeding worden gebruikt.

WAARSCHUING! Sluit het apparaat aktijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrucitie of brand te vermijden.

RIGGING

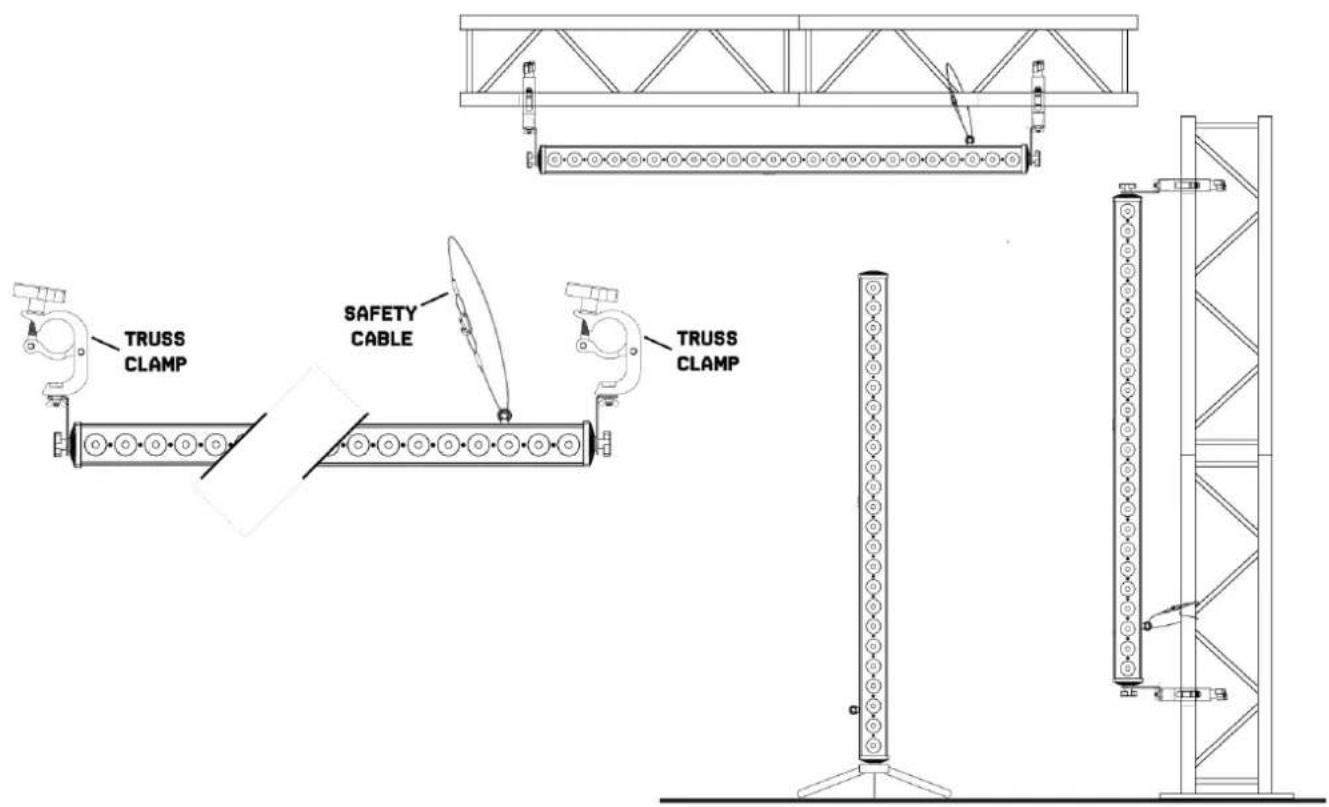

Het apparaat kan op een stabiele en gelijkmatige ondergrond worden opgesteld. Door middel van de bevestigingsmogelijkheden van de grondplaat kan het apparaat ook ondersteboven aan een truss gemonteerd worden, die onderstaande afbeelding. Voor de bevestiging zijn gecertificierde klemmen met de jeiste werklast vereist. Volgens de afbeelding, worden de quick-lock bouteen van de omega beugels in de openingsen in de bodemplaat geplaatst en rechtsom gedraaid tot ze vergrendelen (tot aan de aanslag). De montageplaats moet voldoende stabel�n en een gewicht van 10 keer het gewicht van het apparaat konnen dragen. Borg het apparaat met een verilghesdkabel, zatat deze Niet hier beneden kan vallen.

Volg bij het uitvoeren van een installmentie altijd de Europese en nationale richtlijnen met betrekking tot rigging, truss en alle andere veiligheidskwesties. Laat de installmentie altijd controeren door een geauthoriseerde dealer!

DMX BEDIENING

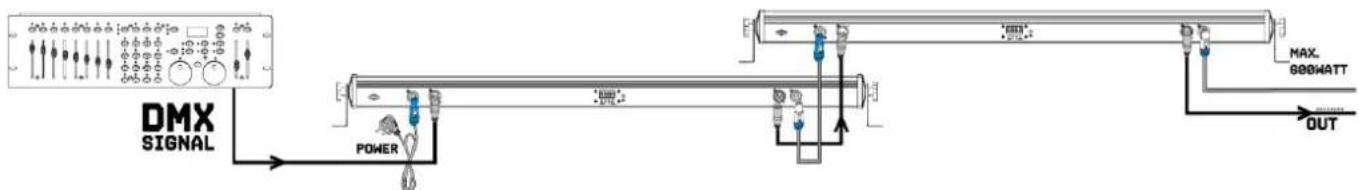

As u gebrui k maak van ean standaard DMX-lichtstuurtafel, kun t de DMX uitgang van de lichtstuurtafel rechtstreeks aansluiten op de DMX ingang van het eerste apparaat. Sluit altijd de DMX uitgang aan op de eerst volgende DMX ingang van het volgende apparaat totdat alle apparaten zijn aangesloten.

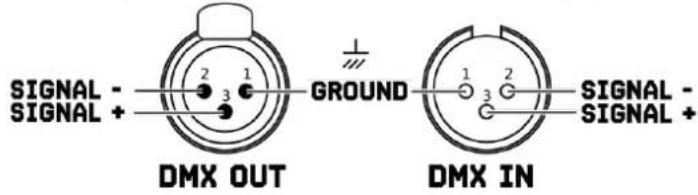

LET OP! Bij het)[-staepaaat, dient u de DMX-lijn af te sluiten met een eindweerstand. Neem een XLR connector en soldeer een 120 Ohm waerstand tussen signal [-] en signal (+) en steek deze in de DMX uitgang van het)[-staepaaat in de lijn.

DRAADLOOS DMX

Het apparaat is te gebruiken met draadloos DMX. De draadloze ontvangstmodule, functioneert alleen als ontvanger van een 2,4-GHz draadloos signal. Schakel draadloos DMX in via het hoofdmenu (zie menu structuur, achterin handleiding voor meer informatie).

Maak verwolgens een draadloze verbinding met de Beamz BPP draadloze DMX-zender (154.077).

LET OP De BPP draadloze DMX-zender en het apparaat moeten op hetzelfde DMX-universe zich aangesloten, u kunt dit eenvoudig controeren aan de hand van de kleur van de LED-indicator.

DMX UNIVERSE	KLEUR	DMX KANALEN
1	Rood	1 ~ 512
2	Groen	1 ~ 512
3	Geel	1 ~ 512
4	Blauw	1 ~ 512
5	Magenta	1 ~ 512
6	Cyaan	1 ~ 512
7	Wit	1 ~ 512

REINIGEN

De openhoping van stof, vuil en andere zweveende deelljes verminderen de lichtopbrengst van het apparaat. Het za ook voorkomen dat het apparaat correct koelt, en dit za de levensduur van het apparaat verkorten. De snelheid van de vuilafzetting za varieren afhankelijk van omgevingsfactoren zoals stof in de lucht, gebruik van rookmachines, luchtstroom van ventilationsystemen, enz. De koelventilatoren van het apparaat zullen de opbouw versnellen, en alle rookdeeltjes die in de atmoseer aanwezig+zijn, zullen de neiging tot verstopping van vuil vergroten.

Om de beste prestaties en levensduur van het apparaat te krijgen, inspecteer het apparaat regelmatig en maak deze schoon zodra u tekenen van vuilophoping ziet.

Beoordeel de gebruiksomgeving elke keer dat u het apparaat begint te gebruiken. In stoffige of rokerige omstandigheden, inspecteer het apparaat na enkele uren en controleur het regelmatin of het apparaat mogelijk sneller vuil aantrecht dan u verwacht. Stel een reinigingschema op dat ervoor zorgt dat het vuil worden verwijderd voordat het zich kan ophopen.

Gebruik de volgende richtign:

• Ontkoppel het apparaat van het stroomnet en LAST hem volledig afkoelen voordat u hem schoonmaakt.
• Gebruik geen oplosmiddelen, schuurmiddelen of andere agressieve producten om het apparaat te reinigen.
• Stofzuiig of gebrui kage druk perslucht om stof en losse deeltjes van oppervlakken en luchtopeningen te verwijderen. Voorkom dat de bladen van de koelventilatoren draaien voordat u een vacuum of luchtstraal op de ventilator richt, anders kunt u de ventilator te snel latentraien en deze beschadigen.
• Reinig glazen onderdelen door ze voorzichtig af te vegen met een zachte, schone, pluisvrijde doeck, bevochtig met een zwakke reinigingsoplossing. Leg de oplossing op de doeck en Niet op het te reinigen oppervlak. Vermijd het wrijven van glazen oppervlakken.
• Droog het apparaat met een zachte, schone, pluisvrijde doek of perslucht onder lage druk voordat u het apparaat opnieuw van stroom voorziet.

UERUANGEN ZEKERING

Indien de zekering defec is, dient u de zekering te verrangen door een zekering van hetzelfde type en Waarde. Voor het verrangen van de zekering

schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouser op het achterpaneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouser.

Stap 3: Installee de nouvelle zekering in de zekeringhouser.

Stap 4: Plaats dezekeringhouser in de behuizing.

PROBLEM OPLOSSEN

De onderstaande checklist kan u hulp bieden in het onwaarschijnlijke geval dat zich een probleem Voordoet tijdens het gebruik van het product:

SYMPTOOM	MOGELIJKE OORZAAK	VOORGESTELDE ACTIE
Geen reactie van het apparaat.	Geen stroomvoorziening.Zekering doorgebrand of interne foult.	Controler de voeding is ingeschakeld.Controler de kabels en aansluitingen.Vervang de hoofdzekering of neem contact op met de Beamz Support of de door Beamz geauthoriserde servicepartner. Demonteer geen onderdelen van de behuizing. Probeer geen zekering te verrangen of reparations of onderhoud uit te voeren die nicht in deze gebruikershandleiding worden beschreven, tenzij u hiervoort toestemming hebt van de Beamz Support of een door Beamz geauthoriserde servicepartner.
Het apparaat wordt correct geset, maar reageert nicht (of nicht correct) op de Lichtstuurtafel.	Delichtstuurtafel is Niet aangesloten.Slechte DMX-lijn.DMX-lijn heeft geen eindweerstand.Onjuiste adressering van het apparaat.Een apparaat is defect en verstoort de gegevensoverdracht op de DMX-lijn.Pin 2 en 3 zijn omgekeerd in XLR-aansluiting.	Verbind delichtstuurtafel.Controler de aansluitingen en kabels. Corrigeer slechte verbindingen.Repareer of verwang beschadigde kabels.Steen de DMX terminatorstekker in de DMX-uitgang van de LASTe apparaat op de DMX-lijn.Controler het apparataadres en de instellenen van de DMX-modus.Haal de DMX IN en OUT connectoren uit het apparaat en verbind ze direct met elkaar om een apparaat per keer te omzeilen totdat de normale werkig is hersteld. Laat een defecte apparaat onderhouden door een geauthoriserde technicus.Controler de aansluitingen en kabels. Installeer een fase verschuivende kabelussen de armaturen of wissel pin 2 en 3 in het apparaat, die zich afwijkend gedraagt.
Fout na reset van het apparaat.	Effect vereist mechanische aanpassing.	Controler de softwareversie in foulmelingen van het apparaat voor meer informatie. Neem contact op met Beamz Support of Beamz geauthoriserde servicepartner.
Geenlichtopbrengst of Licht valt metCUSenpozen uit..	Apparaat te warm.LED's defect.Instillingen van de voedingsspanning komen nicht overeenkomen met de lokale wisselspanning en freiuetie.	Laat het apparaat afkoelen. Verlaag de omgevingstemperatuur. Zorg voor een vrij luchtstroom rond het apparaat. Reinig het apparaat indien nodig.Ontkoppel het apparaat en neem contact op met de Beamz Support of met een door Beamz geauthoriserde servicepartner.Ontkoppel het apparaat. Controler de instellenen en corrigeer mogelijkke foulten
