GEBRUIKSAANWIJZING CoolMatic RHD50 DOMETIC

Gebruiksaanwijzing....54

1
CB36

205 75 180 340 410 400

325325 410

2

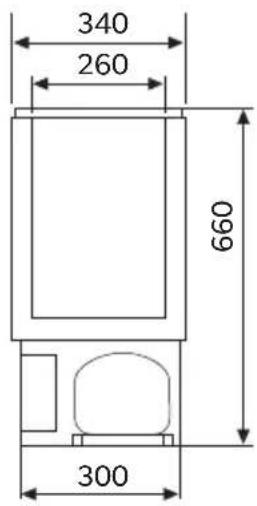

CB40

500 420 355 205 455 175 45

340 260 660 300

3

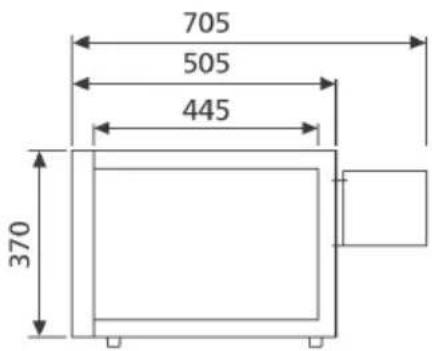

RHD50

705 505 445 370

430 360 400 300

4

Lees deze handleiding voor de ingebruikneming zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen 55
2 Veiligheidsinstructies 55
3 Gebruik volgens de voorschriften 57
4 Omvang van de levering 58
5 Toebehoren.... 58
6 Technische beschrijving 58
7 Koeltoestel inbouwen en aansluiten 59
8 Bediening 61
9 Reiniging en onderhoud.... 64
10 Garantie....65
11 Afvoer 65
12 Storingen verhelpen 66
13 Technische gegevens.... 68

1 Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel.

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

GEVAAR!

Levensgevaar!

Bij gebruik op boten: als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is!

WAARSCHUWING!

- Controleer voor ingebruikneming van het toestel, of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje).

- Als de aansluitkabel beschadigd is, moet u deze vervangen door een kabel van hetzelfde type en met dezelfde specificatie.

- Laat installaties in vochtige ruimtes alleen door een vakman plaatsen.

- Reparaties aan dit toestel mogen uitsluitend door vaklui uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan.

Richt u wanneer een reparatie nodig is tot de klantenservice.

- Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening.

- Open in geen geval het koelcircuit.

- Stel het toestel op een droge en tegen spatwater beschermde plaats op.

- Zet het toestel niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).

- Als u uw koeltoestel op een accu aansluit, denk er dan aan, dat de accu zuur bevat!

- Let erop, dat de compressor voldoende geventileerd wordt.

- Het koeltoestel is niet geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen!

- Personen (ook kinderen) die door hun fysieke, sensorische of geestelijke vaardigheden, of hun onervarenheid of onwetendheid niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoordelijke persoon doen.

- Elektrische toestellen zijn geen speelgoed!

Bewaar en gebruik het toestel buiten het bereik van kinderen.

- Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.

- Bewaar geen explosiegevaarlijke stoffen zoals bijvoorbeeld spuitbussen met drijfgas in het toestel.

2.2 Veiligheid bij het gebruik van het toestel

GEVAAR!

Levensgevaar!

Neem nooit blanke leidingen met blote handen vast. Dit geldt vooral bij het gebruik aan het wisselstroomnet.

WAARSCHUWING!

• In de binnenruimte van de koelkast mogen geen elektrische toestellen worden geplaatst.
• Ontdooi het toestel op tijd, om energie te sparen.
• Als u het toestel aan een accu aansluit, zorg er dan voor, dat levensmiddelen niet met accuzuur in aanraking komen.
• Bescherm het toestel tegen regen en vocht.

LET OP!

Koppel het toestel en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt.

Overspanningen kunnen de elektronica van de toestellen beschadigen.

INSTRUCTIE

Koppel het toestel van de accu los als u het lang niet gebruikt.

3 Gebruik volgens de voorschriften

Het koeltoestel is geschikt voor het koelen en diepvriezen (alleen CB36 en CB40) van levensmiddelen. Het toestel is ook voor het gebruik op boten geschikt.

VOORZICHTIG! Gevaar voor de gezondheid!

Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.

4 Omvang van de levering

Aantal Omschrijving

1 Koeltoestel

1 Gebruiksaanwijzing

5 T o e b e h o r

Indien u uw koeltoestel op het 230-V-wisselstroomnet wilt gebruiken, gebruik dan een van de volgende gelijkrichters:

Omschrijving Artikel-nr.

EPS-100W, gelijkrichter (230 V: 24 V) 9600000440

MPS-35, gelijkrichter (110 – 240 V: 24 V)

9600000445

6 Technische beschrijving

CoolMatic koeltoestellen CB36, CB40 en RHD50 zijn geschikt voor het gebruik met een gelijkspanning van 12 V of 24 V en kunnen zodoende bijv. ook bij kamperen of op boten worden gebruikt. Bovendien kunnen ze via de gelijkrichter EPS-100W en MPS-35 op een 230-V-net worden aangesloten.

Het koeltoestel kan waren afkoelen en koel houden. In CoolMatic CB36 en CB40 kunnen waren worden diepgevroren.

Alle in het koeltoestel gebruikte materialen zijn geschikt voor levensmiddelen. Het koelcircuit is onderhoudsvrij.

Via een temperatuurregelaar in de binnenruimte van het toestel kan de gewenste temperatuur traploos ingesteld worden.

Het koeltoestel beschikt over een onderspanningsbeveiliging. Voor de bescherming van de accu schakelt het koeltoestel automatisch uit, als de spanning niet voldoende is. Bij voldoende spanning wordt het toestel weer ingeschakeld.

Bij het gebruik op boten kan het koeltoestel aan een permanente helling van 30° worden blootgesteld.

CoolMatic CB36 en CB40 zijn met een afneembare en apart te monteren aggregaat uitgerust.

7 Koeltoestel inbouwen en aansluiten

7.1 Koeltoestel inbouwen

Het toestel is bestemd voor omgevingstemperaturen tussen 16 °C en 32 °C. Bij continu bedrijf mag de luchtvochtigheid niet boven 90 % liggen.

Bouw het koeltoestel op een droge, beschermde plaats in (inbouwafmetingen: afb. 1 tot afb. 3, pagina 3). Vermijd inbouwen naast warmtebronnen zoals verwarmingen, gasovens, warmwaterleidingen etc.

Het koeltoestel moet zo zijn ingebouwd, dat de verwarmde lucht van het koelaggregaat goed kan wegstromen. Zorg daarom voor voldoende ventilatie.

Bij CoolMatic CB36, CB40 en RHD50 is het koelaggregaat afneembaar en kan bij ruimtegebrek tot op een afstand van 1,5 m (CB36, CB40, RHD50) van de koelbox worden gemonteerd.

7.2 Decoratie aanpassen (alleen CB36, CB40)

De deksels van de toestellen kunnen van de decoratie van uw interieur worden voorzien.

7.3 Koeltoestel aansluiten

Op een accu aansluiten

Het koeltoestel kan met 12 V of met 24 V gelijkspanning gebruikt worden.

LET OP!

Om spannings- en vermogensverlies te vermijden, moet de kabel zo kort mogelijk zijn en mag de kabel niet onderbroken worden. Vermijd daarom extra schakelaars, stekkers of verdeeldozen.

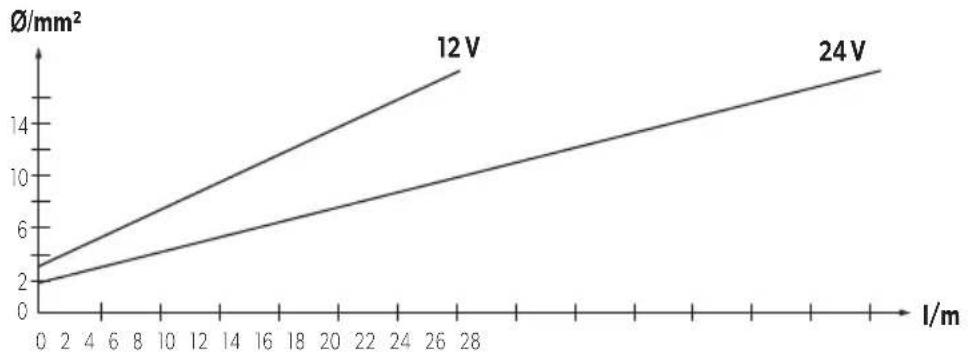

Bepaal de nodige kabeldiameter afhankelijk van de kabellengte aan de hand van afb. 4, pagina 4.

Legenda bij afb. 4, pagina 4

Coördinatenas Betekenis Eenheid

I Kabellengte m
∅	Kabeldiameter	mm ^2

LET OP!

Neem de juiste polariteit in acht.

▶Sluit de rode leiding op de pluspool aan.
▶Sluit de zwarte leiding op massa aan.
▶ Controleer voor ingebruikneming van het toestel, of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje).
▶Sluit uw koeltoestel

- zo direct mogelijk op de polen van de accu aan of

- op een insteekplaats aan, die met minstens 15 A (bij 12 V) resp. 7,5 A (bij 24 V) is beveiligd.

LET OP!

Koppel het toestel en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt.

Overspanningen kunnen de elektronica van de toestellen beschadigen.

Een elektronische beveiliging tegen verkeerd polen beschermt tegen het verkeerd polen bij de accu-aansluiting en kortsluiting. Voor de bescherming van de accu schakelt het koeltoestel automatisch uit, als de spanning niet meer voldoende is (zie de volgende tabel).

	12 V 24 V
Uitschakelspanning	10,4 V 22,8 V
Herinschakelspanning	11,7 V 24,2 V

Op een 230-V-net aansluiten

GEVAAR! Levensgevaar!

• Werk nooit met stekkers en schakelaars, als u natte handen heeft of met uw voeten op een natte ondergrond staat.
• Als u uw koeltoestel aan boord van een boot per landaansluiting aan het 230-V-net gebruikt, moet u in ieder geval een aardlekschakelaar tussen 230-V-net en koeltoestel schakelen. Laat u door een vakman adviseren.

Om het koeltoestel op het 230-V- of het 110 – 240-V-net te gebruiken, gebruikt u de gelijkrichter EPS-100W (230 V) of MPS-35 (110 – 240 V).

8 Bediening

INSTRUCTIE

Voordat u het nieuwe koeltoestel in gebruik neemt, moet u het om hygiënische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud“ op pagina 64).

8.1 Tips om energie te sparen

• Kies een goed geventileerde en tegen zonnestralen beschermde plaats.
• Laat warme spijzen eerst afkoelen, voordat u ze in het koeltoestel legt.
• Open het koeltoestel niet vaker dan nodig.
• Laat de deur niet langer open staan dan nodig!
• Ontdooi het koeltoestel zodra er zich een ijslaag gevormd heeft.
• Vermijd een onnodig lage binnentemperatuur.
• Verwijder regelmatig stof en vuil van de condensator.
• Reinig regelmatig de dekselafdichting.

8.2 Koeltoestel gebruiken

Het koeltoestel zorgt voor het conserveren van verse voedingsmiddelen. In CoolMatic CB36 en CB40 kunt u bovendien diepgevroren levensmiddelen conserveren en verse voedingsmiddelen invriezen.

LET OP!

Zorg ervoor dat drank of eten in glazen flessen/potten niet te sterk afkoelt. Bij het bevriezen zetten drank of vloeibare voeding uit. Hierdoor kunnen de glazen flessen/potten kapot gaan.

▶Schakel het koeltoestel in door de regelaar naar rechts te draaien.

INSTRUCTIE

Na het inschakelen heeft het koeltoestel ongeveer 60 s nodig tot de compressor begint te lopen.

LET OP!

Zorg ervoor dat er zich alleen voorwerpen of waren in het koeltoestel bevinden die op de gekozen temperatuur gekoeld mogen worden.

Sluiting

RHD50

Trek aan het lipje (afb. 5 1, pagina 4) en open de deur om het koeltoestel te openen.

Om het koeltoestel te vergrendelen, drukt u de deur dicht tot de vergrendeling vastklikt.

CB36/CB40

Het deksel ligt op het toestel en wordt niet vergrendeld.

Temperatuur instellen

U kunt de temperatuur traploos via de regelaar instellen. De geïntegreerde temperatuurregelaar regelt de temperatuur als volgt:

• min. (aanslag links) = warmste instelling
• max. (aanslag rechts) = koudste instelling

INSTRUCTIE

Het koelvermogen kan worden beïnvloed door

• de omgevingstemperatuur,
- de hoeveelheid levensmiddelen die geconserveerd dienen te worden,
- het aantal keren dat de deur/het deksel wordt geopend.

Levensmiddelen conserveren

U kunt in het koelvak levensmiddelen conserveren. De conserveringstijd is doorgaans op de verpakking aangegeven.

LET OP!

Conserveer geen warme levensmiddelen in het koelvak. Zet geen glazen potten/flessen met vloeistoffen in het vriesvak.

INSTRUCTIE

Conserveer levensmiddelen, die snel geuren en smaken in zich opnemen, zoals vloeistoffen en producten met een hoog alcoholpercentage, in dichte potten/flessen/bakjes.

Het koelvak is in verschillende zones verdeeld, die verschillende temperaturen hebben:

• De koudere zones bevinden zich direct boven de bodem.
• Neem de gegevens m.b.t. temperatuur en houdbaarheid op de verpakkingen van de levensmiddelen in acht.
  ▶Neem de volgende instructies bij het conserveren in acht:
• Vries producten, die aan het ontdooien zijn of ontdooid zijn, in geen geval opnieuw in, maar nuttig deze zo snel mogelijk.
• Wikkel de levensmiddelen in aluminium- of polyethyleenfolies en stop ze in afsluitbare bakken met deksel. Daardoor worden de aroma's, de substantie en de versheid beter geconserveerd.

Koeltoestel ontdooien (alleen CB36, CB40)

Luchtvochtigheid kan zich op de verdamper of in de binnenruimte van het koeltoestel als rijp afzetten, waardoor het koelvermogen verminderd wordt. Ontdooi het toestel tijdig.

LET OP!

Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.

Ga als volgt te werk om het koeltoestel te ontdooien:

▶Neem de waren eruit.
▶Bewaar deze evt. in een ander koeltoestel zodat ze koud blijven.
▶Zet de regelaar op „0”.
▶Laat het deksel open.
▶Veeg het dooiwater weg.

Koeltoestel uitschakelen en stilleggen

Als u het koeltoestel lange tijd wilt stilleggen, gaat u als volgt te werk:

▶ Draai de regelaar op stand „0”.
Koppel de aansluitkabel van de accu los of trek de stekker van de gelijkstroomleiding uit de gelijkrichter.
▶ Reinig het koeltoestel (zie hoofdstuk „Reiniging en onderhoud“ op pagina 64).
▶Laat het deksel of de deur licht geopend ter voorkoming van geurvorming.

9 Reiniging en onderhoud

WAARSCHUWING!

Scheid voor elke reiniging en verzorging het toestel van het net.

LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.
• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou kunnen raken.

▶ Reinig het toestel van binnen en buiten af en toe met een vochtige doek.
Zorg ervoor dat de ventilatieopeningen van het toestel vrij zijn van stof en verontreinigingen, zodat de bij het gebruik ontstane warmte kan worden afgevoerd en het toestel niet beschadigd raakt.
▶ Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen.
▶Veeg het koeltoestel na het reinigen met een doek droog.

10 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

11 Afvoer

VOORZICHTIG!

Let er bij het afvoeren van de afgedankte apparaten op, dat het apparaat niet wordt oververhit. Het isolatieschuim is namelijk bewerkt met brandbaar gas.

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

12 Storingen verhelpen

Compressor loopt niet

Storing Mogelijke oorzaak Oplossing
U_KL = 0 V Onderbreking in de aansluitleiding accu – elektronica		Verbinding tot stand brengen
U_KL ≤ _AN	Accuspanning te laag Accu laden
Startpoging met U_KL ≤ _HT	Losse kabelverbinding Slecht contact (corrosie)	Verbinding tot stand brengen
	Accucapaciteit te gering Accu vervangen
	Kabeldiameter te gering	Kabel vervangen (afb. 4, pagina 4)
Startpoging met U_KL ≥ _AN	Omgevingstemperatuur te hoog –
	Be- en ontluchting niet voldoende Koeltoestel anders zetten
	Condensator vervuild Condensator reinigen
	Ventilator defect (indien voorhanden) Ventilator vervangen

U_KL Spanning tussen plus- en minklem van de elektronica

U_AAN Inschakelspanning elektronica

U_UIT Uitschakelspanning elektronica

Binnentemperatuur te laag in regelaarstand „1”

Storing Mogelijke oorzaak Oplossing
Compressor loopt permanent	Thermostaatsensor heeft geen contact met de verdamper	Sensor bevestigen
	Thermostaat defect Thermostaat vervangen
	Kortsluiting in de thermostaatleiding
Compressor loopt lang In het toestel werd een grote hoeveelheid ingevroren (alleen CB36, CB40)		-

Koelvermogen vermindert, binnentemperatuur stijgt

Storing Mogelijke oorzaak Oplossing
Compressor loopt lang/permanent	Ijsvorming op verdamper Verdamper ontdooien
	Omgevingstemperatuur te hoog –
	Be- en ontluchting niet voldoende Koeltoestel anders zetten
	Condensator vervuild Condensator reinigen
	Ventilator defect (indien voorhanden) Ventilator vervangen
Compressor loopt zelden Accucapaciteit uitgeput Accu laden

Abnormale geluiden

Storing Mogelijke oorzaak Oplossing
Luid brommen Onderdeel van het koelcircuit kan niet vrij trillen (ligt tegen wand aan)		Onderdeel voorzichtig buigen
		Vreemde onderwerpen tussen koelmachine en wand ingeklemd
		Ventilatorgeluid (indien voorhanden)

CoolMatic koeltoestellen CB36, CB40 en RHD50 hebben allemaal de volgende eigenschappen:

• Aansluitspanning 12 V DC of 24 V DC
• Luchtvochtigheid: maximaal 90 %
•Kortstondige kanteling : maximaal 30°

	CB36 CB40
Inhoud: 36 l 40 l
Opgenomen vermogen: 45 W 45 W
Koeltemperatuurbereik: +10 °C tot -12 °C
Koelmiddelhoeveelheid: 60 g
CO2-equivalent: 0,086 t
Aardopwarmingsvermogen (GWP):	1430
Klimaatklasse:	N
Afmetingen (bxhxd) in mm (met compressor):	afb. 1, pagina 3	afb. 2, pagina 3
Gewicht:	17 kg 19 kg

	RHD50
Inhoud:	50 l
Opgenomen vermogen:	45 W
Koeltemperatuurbereik:	+10 °C tot +2 °C
Koelmiddelhoeveelheid: 35 g
CO2-equivalent:	0,05 t
Aardopwarmingsvermogen (GWP):	1430
Klimaatklasse:	N
Afmetingen (bxhxd) in mm (met compressor):	afb. 3, pagina 3
Gewicht:	20 kg

Keurmerk/certificaten

Het koelcircuit bevat R134a.

Bevat gefluoreerde broeikasgassen

Hermetisch afgesloten apparatuur

Conform ERP/EUP-richtlijn.

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
