GEBRUIKSAANWIJZING Eco 700 Sonnenkönig

1 Veiligheidsinstructies....51
2 Cleaning and Maintenance ....52
3 Installatie....53
4 Bedieningspaneel en display ....54
5 Bediening ....54
6 Technical data....58
7 Garantie / Verwijdering / Technische wijziging....58

1 Veiligheidsinstructies

Lees voor de eerste ingebruikname de veiligheidsvoorschriften zorgvuldig door en neem de veiligheidsvoorschriften in acht om schade door verkeerd gebruik, onjuiste bediening en onjuiste omgevingsomstandigheden te voorkomen. Bewaar deze voor latere referentie.

Controleer het apparaat na het verwijderen van de verpakking op beschadigingen. Stel het apparaat niet in werking bij een vermoeden van beschadiging en raadpleeg een specialist. Het recyclebare verpakkingsmateriaal mag niet voor jonge kinderen toegankelijk worden bewaard of weggegooid, maar moet op de juiste wijze worden afgevoerd.

Dit apparaat is alleen bestemd voor het doel waarvoor het uitdrukkelijk is ontwikkeld, dat wil zeggen voor het verwarmen van ruimten. Elk ander gebruik geldt als oneigenlijk en dus als gevaarlijk. De leverancier is niet aansprakelijk voor schade aan personen en/of goederen als gevolg van oneigenlijk of onjuist gebruik.

Reparaties aan elektrische apparaten mogen uitsluitend door opgeleid personeel worden uitgevoerd. Ondeskundig uitgevoerde reparaties en wijzigingen aan de apparatuur kunnen gevaarlijke gevolgen hebben voor de gebruiker, waardoor de garantie wordt afgewezen.

Bij het gebruik van alle elektrische apparatuur moeten enkele fundamentele regels in acht worden genomen:

• Raak het apparaat niet aan met natte handen of voeten.
• Stel het apparaat niet bloot aan weersinvloeden.
• Het apparaat mag niet zonder toezicht worden gebruikt door kinderen of zwakke personen.
• Trek de stekker uit het stopcontact wanneer u het niet meer nodig heeft. niet door aan het netsnoer of het apparaat te trekken om de stekker uit het stopcontact te halen.
• Trek de stekker uit het stopcontact voordat u schoonmaak- of onderhoudswerkzaamheden uitvoert. De luchtinlaat moet minstens eenmaal per week worden schoongemaakt.
• Niet gebruiken in de buurt van een badkuip, douche, wastafel of zwembad.
• Gebruik geen accessoires of hulpstukken die niet door de fabrikant zijn goedgekeurd.
• Steek geen voorwerpen in de binnenkant van het apparaat.
• Bedek het apparaat niet met voorwerpen.
• Monteer het apparaat met de bediening aan de onderkant op een verticale muur.

Het apparaat mag niet worden gebruikt onder de volgende omstandigheden:

• In gebieden met potentieel explosieve atmosferen.
• In ruimten met agressieve atmosfeer.
• In ruimten met een hoge concentratie oplosmiddelen.
• In ruimtes met extreem veel stof.
• Onbetrouwbare gebruiksomstandigheden, is het aan te raden de technische dienst van Sonnenkönig of dealer te contacteren. Bij gebruik van een elektrische kachel onder verkeerde omstandigheden vervalt de garantie!

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.

Kinderen van 3 jaar en jonger dan 8 jaar mogen het apparaat alleen in- en uitschakelen als het in de beoogde normale gebruiksstand is geplaatst of geïnstalleerd en zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen vanaf 3 jaar en jonger dan 8 jaar mogen het apparaat niet aansluiten, regelen en reinigen en geen gebruikersonderhoud uitvoeren.

2 Reiniging en onderhoud

NL

2.1 Schoonmaken

Haal altijd de stekker uit het stopcontact en laat het toestel volledig afkoelen voordat u het schoonmaakt. Nooit in water dompelen en nooit met water besproeien. Maak het verwarmingselement schoon met een zachte, vochtige doek. Gebruik voor glazen modellen een zachte doek en glasreiniger. Gebruik nooit een natte doek en zorg ervoor dat u het verwarmingselement na het schoonmaken met een droge doek afdroogt. Gebruik geen schurende materialen, oplosmiddelen of agressieve reinigingssponzen, omdat dit krassen of andere onherstelbare schade kan veroorzaken. Voordat u het verwarmingselement weer gebruikt, moet het volledig droog zijn.

2.2 Gebruik/werking

De verwarming kan bij gebruik verkleuren. Dit is het gevolg van luchtvervuiling en is geen fout. Bedek uw verwarming niet met schilderfolie en schilder of bedruk de verwarming niet zelf. Als u geluiden, geuren, zichtbare veranderingen of uitzonderlijk hoge temperaturen opmerkt, staak dan het gebruik en neem contact op met een erkende Sonnenkönig dealer.

20 cm 20 cm 20 cm 20 cm

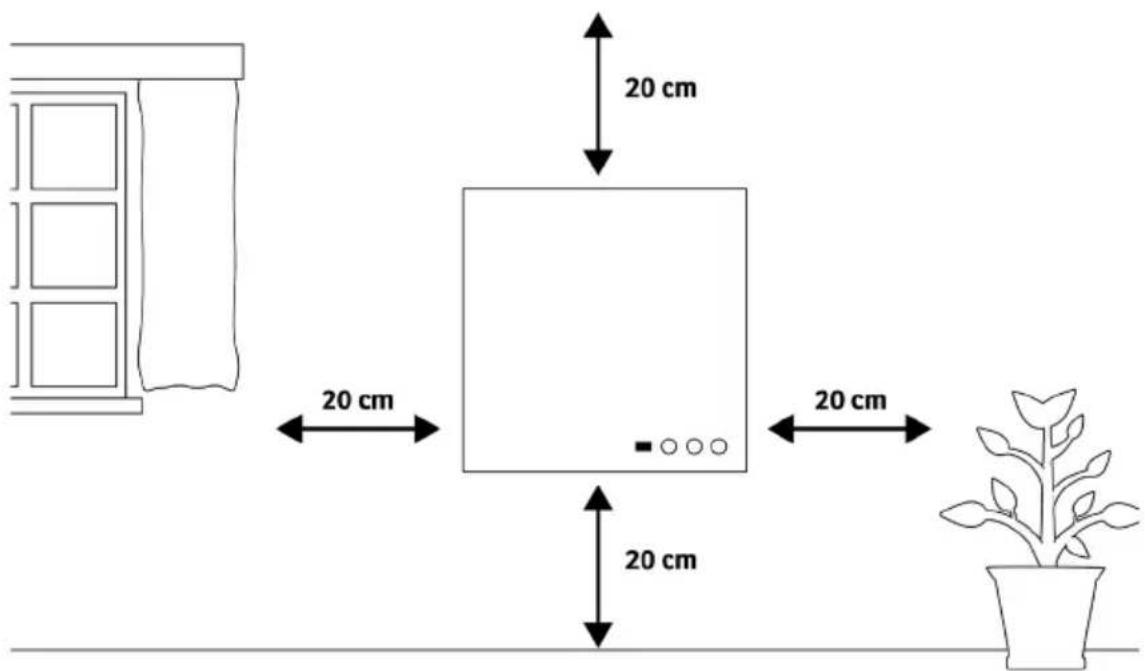

Het verwarmingstoestel moet minstens 20 cm verwijderd zijn van alle voorwerpen, muren, het plafond en de vloer.

3 Installatie

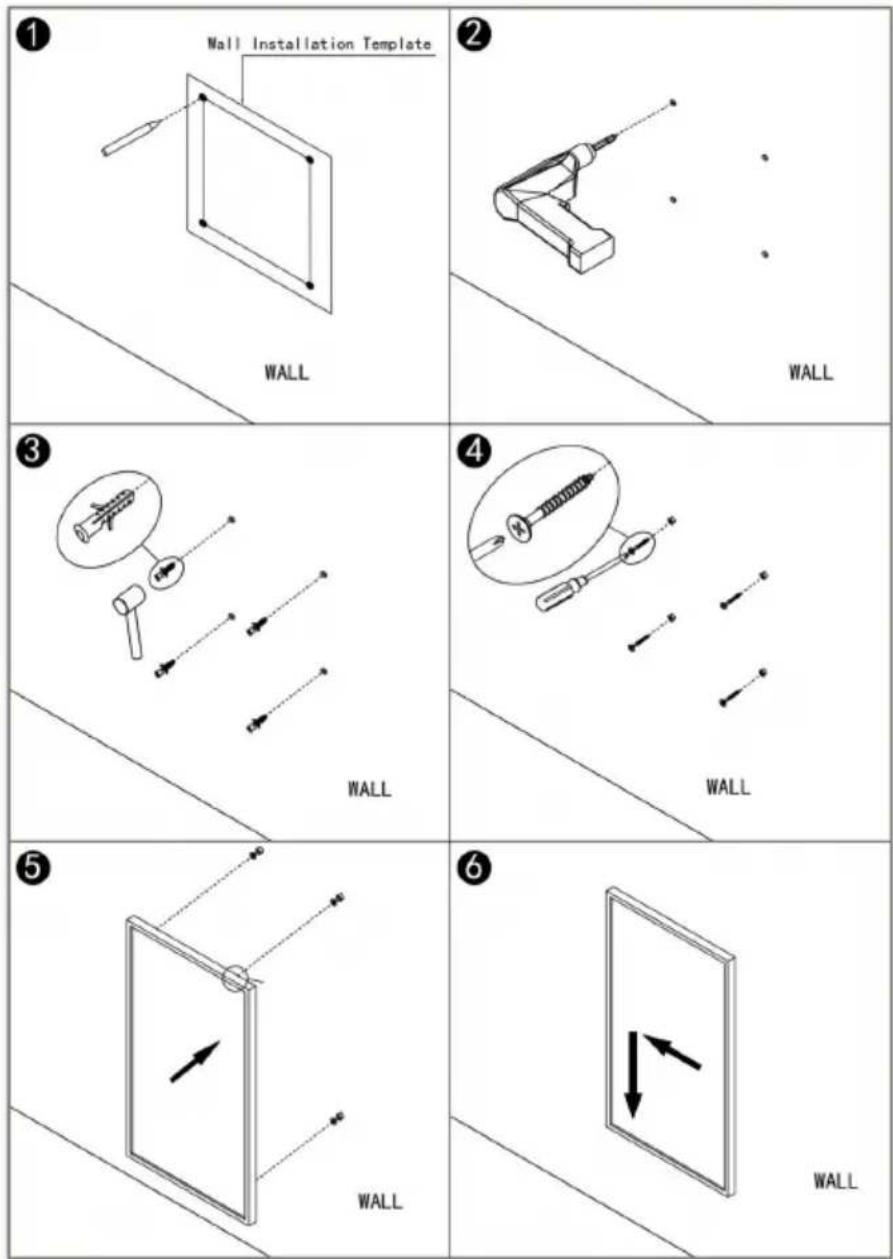

1. Gebruik de meegeleverde sjabloon om de positie van de gaten op de muur te markeren.
2. Boor gaten met een 8 mm boor.
3. Steek de pluggen in de gaten.
4. Schroef de meegeleverde schroeven in de muur.
5. Monteer het paneel op de schroeven.
6. Beweeg het paneel naar links en dan naar beneden tot het vastzit.

Opmerking: De meegeleverde kit is ontworpen voor verticale montage op een massieve muur. Bij montage op andere soorten muren hebt u passende bevestigingen nodig (nietmeegeleverd). Zorgervoordatdemuurveiligisomtemonteren.

4 Bedieningspaneel en display

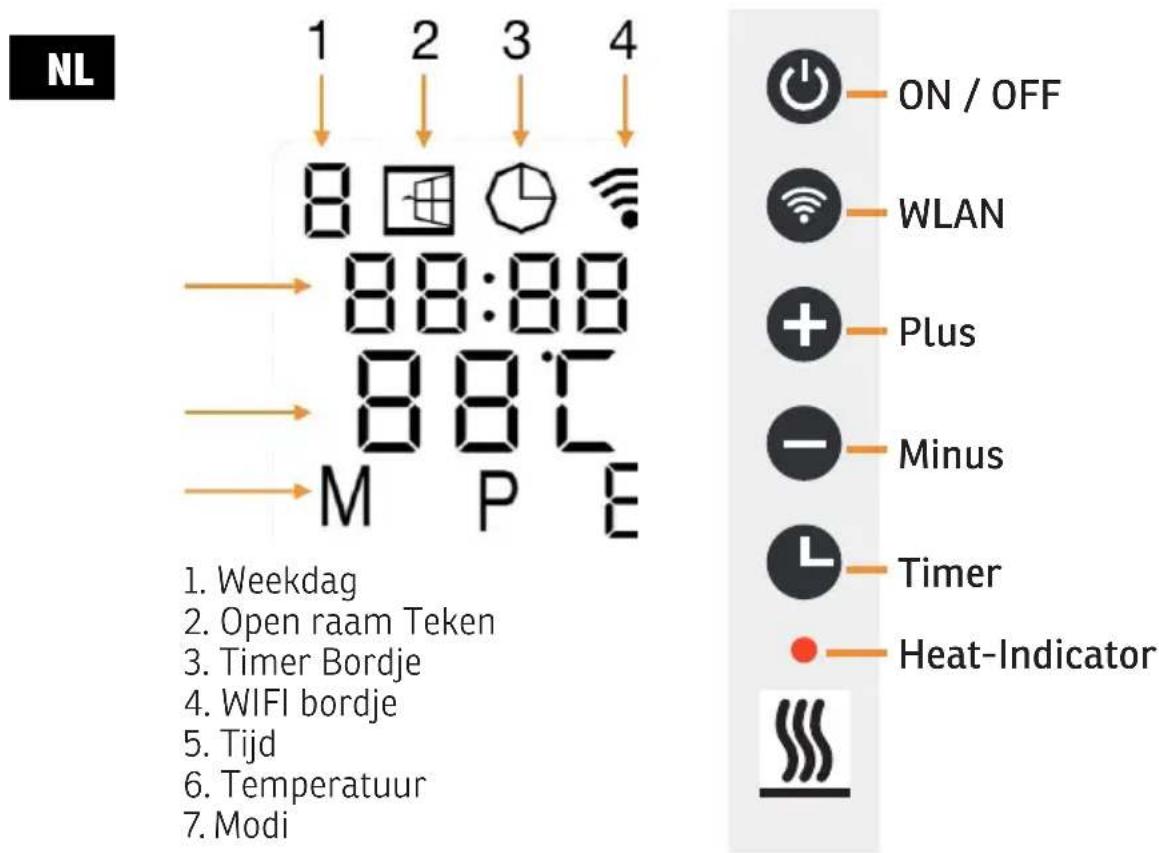

NL 1 2 3 4 8 8:88 8:8°C M P E ON / OFF WLAN Plus Minus Timer Heat-Indicator 1. Weekdag 2. Open raam Teken 3. Timer Bordje 4. WIFI bordje 5. Tijd 6. Temperatuur 7. Modi

5 Bediening

Algemene inleiding van het controlesysteem

Het assortiment heeft een geïntegreerde WIFI controlebox, wat betekent dat er geen andere extra thermostaat nodig is om de verwarming te bedienen. Zodra de verwarming is aangesloten op de APP, zal de smartphone de controle overnemen en communiceren met de controlebox. Als uw internet thuis niet werkt, is het nog steeds mogelijk om de verwarming handmatig te bedienen via de controlebox, zodra de verwarming opnieuw verbonden is met de WIFI, zal de smartphone de controle weer overnemen.

• Handmatige modus: eenvoudige temperatuurregeling en 24 uur timerfunctie
• Slimme modus: 7 dagen programma, 4 tijdzones per dag
• Detectiefunctie voor open ramen
• Kinderslot
• Fabrieksreset
• Stomme werking

LET OP: De bediening via de app overschrijft alle voorinstellingen op de handmatige instelling.

Detectie van open ramen

Als de kamertemperatuur in korte tijd drastisch daalt, wordt deze functie geactiveerd en stopt de verwarming gedurende 30 minuten. Deactiveer deze functie door 5 seconden op de ...ets te drukken.

Temperatuur kalibratie

Druk gedurende 5 seconden op de ••ts om de kalibratie te starten. U kunt de temperatuur veranderen van -5 tot + 5 ° C.

NL

Draadloos deactiveren

Druk gedurende 10 seconden op de toets om de draadloze functie uit te schakelen. Het symbool op het display moet verdwijnen. Herhaal dit om de draadloze functie opnieuw te activeren.

Handmatige controle

In de manuele modus kunt u de verwarming onafhankelijk van een WLAN-verbinding regelen.

Temperatuur

Stel de gewenste temperatuur in door op de toets te-dukken. Twee seconden na het instellen keert het display terug naar de kamertemperatuur.

Timer

Druk op de bets om de timerinstelling te openen. Het display toont 00 H of de vorige instelling. Stel de timer in met de toetsen ... . +

Temperatuurkalibratie

Houd de toets 14durende 5 seconden ingedrukt om de temperatuurkalibratie te openen. Pas het getal aan door op de toets 10 tevrukken. De kalibratie loopt van -5 tot +5 °C.

Kinderslot

Houd de 3 seconden ingedrukt om het kinderslot te activeren; „CL“ verschijnt op het scherm.

Fabrieksreset

Schakel de verwarming in en druk op totdat „OFF“ op het scherm verschijnt. Houd te seconden ingedrukt om het toestel te resetten.

Stomme werking

Als u niet houdt van het „piep“-geluid bij het bedienen van de verwarming, kunt u het geluid uitschakelen in de instellingen nadat u de verwarming op de APP hebt aangesloten.

5.1 Vestiging van WIFI

NL WIFI-bediening

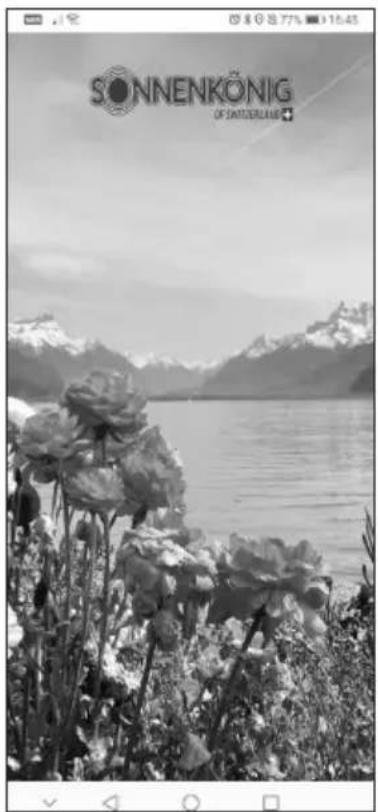

Scan de QR-code hieronder om de „Smart Remote King“ APP te downloaden of zoek „Smart Remote King“ APP in APP store of Google play store om de procedure te starten om de APP te downloaden, open de APP en registreer met uw telefoonnummer of E-mailadres.

1. Nadat u het apparaat op de voeding hebt aangesloten en op de hoofdschakelaar hebt gedrukt, begint het WIFI-symbol op het display snel te knipperen. De WIFI-module is nu klaar voor de normale verbindingsmodus.

1.2.3.

SONNENKÖNIG OF SANTERKLÄR

My Home... No Device Add Device

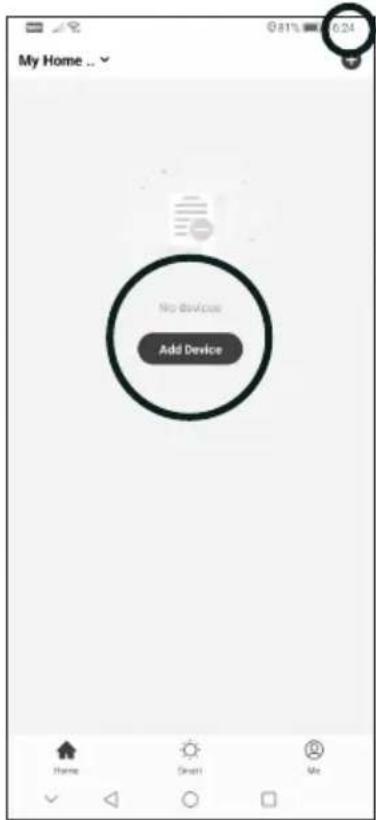

1. druk op het + pictogram of de knop „Apparaat toevoegen“ in uw app

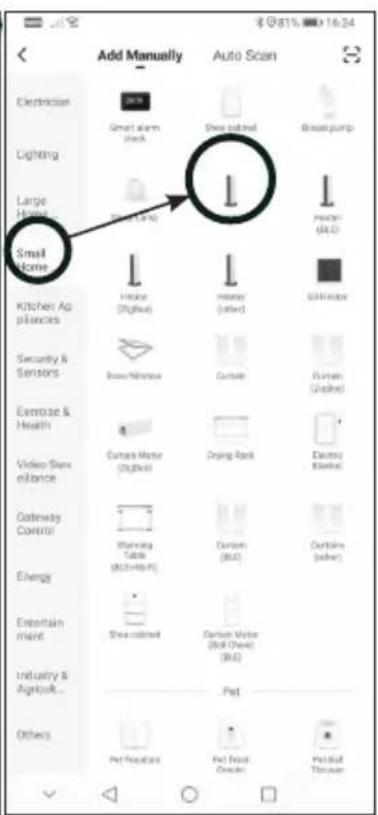

2. Selecteer eerst „Kleine huishoudelijke apparaten“ en dan „Verwarming“.

4.5.6.

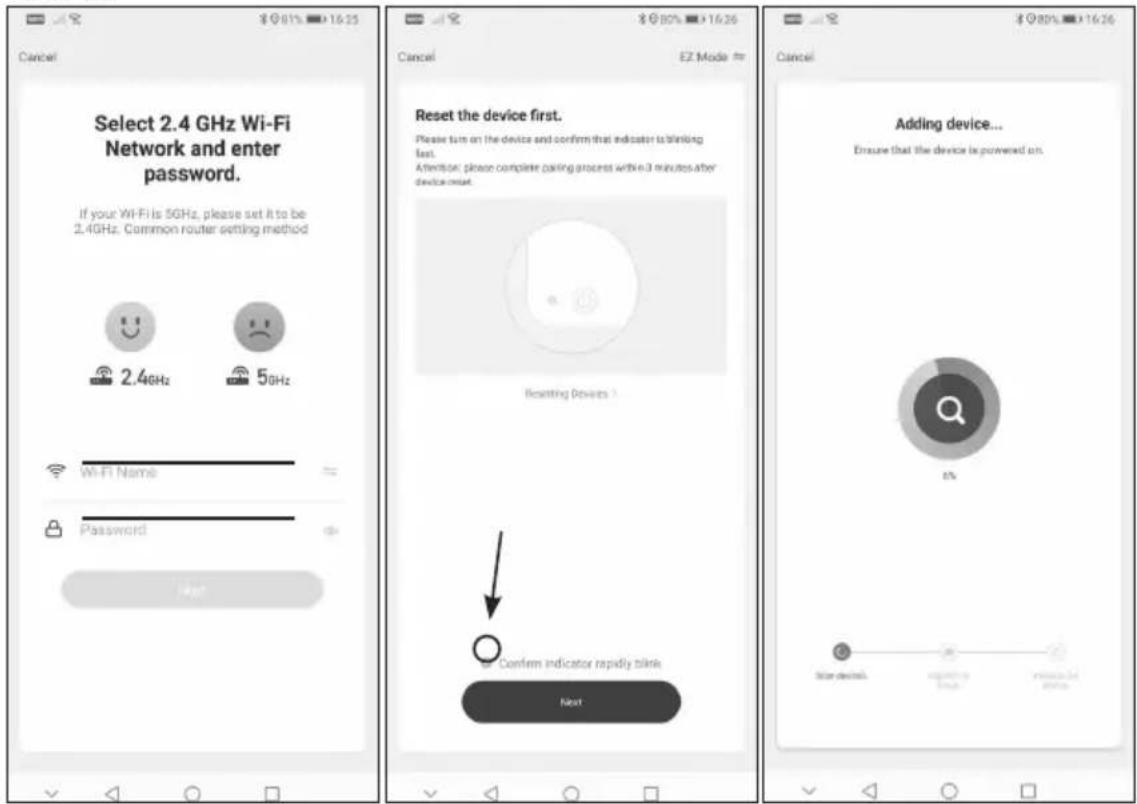

1. Zorg ervoor dat uw smartphone verbonden is met het WLAN en voer vervolgens de beveiligingszin of het wachtwoord van uw WIFI-router in.

2. Controleer nogmaals of het WIFI symbool op het display van de infarood wandverwarming snel knippert en controleer het vakje alvorens opnieuw te drukken.

3. Wacht tot de verbindingsstatus 100% aangeeft. Geef het apparaat een naam zodat u deze later kunt toewijzen.

Problemen oplossen

Indien na het verstrijken van de tijd geen verbinding tot stand kon worden gebracht, schakelt u het apparaat uit, schakelt u het na enige tijd weer in, controleert u de hieronder genoemde punten en probeert u het opnieuw.

- Staat uw toestel en smartphone in de buurt van de router?

- Heeft uw WLAN-signaal de nodige 2,4 GHz-frequentie?

- Is uw router al overbelast met andere WLAN-apparaten?

WIFI-instellingen opnieuw instellen

Om de WIFI-instellingen op het apparaat te resetten, houdt u de WI- FI-knop ingedrukt totdat het WIFI-symbol langzaam knippert. Druk nogmaals op de knop totdat het symbool weer snel knippert. De WI- FI-module staat nu weer in de fabrieksinstellingen.

7 Garantie / Verwijdering / Technische wijziging

Garantie

De producten worden vlak voor de levering gecontroleerd. Als ondanks een gebrek aan uw product, probeer in vertrouwen uw verkoper. Neem uw aankoopbewijs mee, want dit moet voor elke garantie ingediend worden. De garantieperiode is 24 maanden vanaf de datum van aankoop.

Verwijdering

Het apparaat moet op de juiste wijze worden afgevoerd. Het apparaat kan bij elke dealer gratis worden uitgedeeld voor verwijdering.

Technische wijzigingen

Het reserveren van technische veranderingen in technologie en ontwerp

Let op

Sommige delen van dit product kunnen zeer heet worden en brandwonden veroorzaken. Bijzondere aandacht moet worden besteed aan kinderen en kwetsbare personen.

CE-verklaring van overeenstemming

Dit apparaat voldoet aan de volgende normen

EMC EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN 61000-3-2:2019/A2:2024

EN 61000-3-3:2013/A2:2021 | EN 301 489-17 V3.3.1:2024

EN 62311:2008 | EN 50665:2017 | EN 300 328 V2.2.2:2019

LVD EN 60335-1:2012/A16:2023

EN 60335-2-30:2009/A13:2022

EN 62233:2008 | AfPS GS 2019:01 PAK | EK1 527-12 Rev. 2

EMC 2014/30/EU

LVD 2014/35/EU

RoHS 2015/863/EU

RED 2014/53/EU

ECHA 1907/2006

VERWIJDERINGSINSTRUCTIES VOOR HET ELEKTRISCHE GEDEELTE VAN HET PRODUCT

NL

Overeenkomstig artikel 26 van het wetsbesluit van 14 maart 2014 tot uitvoering van Richtlijn 2012/19/EG en de wet van 4 maart 2014 tot uitvoering van Richtlijn 2011/65/EG betreffende de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur en betreffende het afvalbeheer.

Het symbool van een doorgekruiste vuilnisbak op het apparaat of de verpakking geeft aan dat het afval dat aan het einde van de levensduur ontstaat, gescheiden van ander afval moet worden ingezameld. De gebruiker moet het apparaat dus aan het einde van de levensduur naar de daarvoor bestemde inzamelpunten brengen. Elektronisch en elektrisch afval sorteren of de aankoop van nieuwe, gelijkwaardige apparaten één op één terugsturen naar de handelaar. L'adeguata gescheiden inzameling voor latere ingebruikname van de te recyclen apparatuur, behandeling en milieu-vriendelijke verwijdering, helpt mogelijke schadelijke gevolgen voor het milieu en de gezondheid te voorkomen en bevordert het hergebruik en/of de recycling van de materialen waartoe zij behoren. samengesteld. Misbruik van dit product door de gebruiker leidt tot de toepassing van de administratieve sancties waarin de geldende wetgeving voorziet. De batterijen in het apparaat moeten apart worden weggegooid in de daarvoor bestemde containers voor de inzameling van gebruikte batterijen.

VERWIJDERING VAN BATTERIJEN EN ACCU'S

Overeenkomstig Wetgevingsdecreet 188 van 20 november 2008 tot uitvoering van Richtlijn 2006/66/EG inzake batterijen, accu's en aanverwant afval, geeft het symbool van de doorgestreepte afvalbak op de batterij aan dat het verboden is gebruikte batterijen bij het huishoudelijk afval te doen.

Batterijen en accu's bevatten stoffen die zeer vervuilend zijn voor het milieu. De gebruiker is verplicht gebruikte batterijen in te leveren bij inzamelpunten in de gemeente of in geschikte containers. De service is gratis. Zo worden de wettelijke voorschriften nageleefd en wordt het milieu beschermd. De symbolen ter identificatie van gevaarlijke materialen die aanwezig kunnen zijn in batterijen en accu's zijn de volgende: Hg= Kwik, Cd= Cadmium, Pb= Lood.

ERP

MODEL: ECO 200			[4543]
Item Symbol Value Unit
HEAT OUTPUT
Nominal heat output P	nom	0.2 kW
Minimum heat output (indicative) P	min	0.0 kW
AUXILIARY ELECTRICITY CONSUMPTION
At nominal heat output el	max	0.2 kW
At minimum heat output el	min	0.0 kW
In standby mode el	SB	0.033 kW
MODEL: ECO 500 / ELEGANCE 500			[17000]
Item Symbol Value Unit
HEAT OUTPUT
Nominal heat output P	nom	0.5 kW
Minimum heat output (indicative) P	min	0.0 kW
AUXILIARY ELECTRICITY CONSUMPTION
At nominal heat output el	max	0.2 kW
At minimum heat output el	min	0.0 kW
In standby mode el	SB	0.033 kW
MODEL: ECO700 / ELEGANCE 700			[6005]
Item Symbol Value Unit
HEAT OUTPUT
Nominal heat output P	nom	0.7 kW
Minimum heat output (indicative) P	min	0.0 kW
AUXILIARY ELECTRICITY CONSUMPTION
At nominal heat output el	max	0.2 kW
At minimum heat output el	min	0.0 kW
In standby mode el	SB	0.033 kW
MODEL: ECO1000			[2009]
Item Symbol Value Unit
HEAT OUTPUT
Nominal heat output P	nom	1.0 kW
Minimum heat output (indicative) P	min	0.0 kW
AUXILIARY ELECTRICITY CONSUMPTION
At nominal heat output el	max	0.2 kW
At minimum heat output el	min	0.0 kW
In standby mode el	SB	0.033 kW

Dit product is alleen geschikt voor goed geisoleerde ruimtes of voor incidenteel gebruik. Alleen voor particulier gebruik!

Dit product is alleen geschikt voor goed geisoleerde ruimtes of voor incidenteel gebruik. Alleen voor particulier gebruik!

Dit product is alleen geschikt voor goed geisoleerde ruimtes of voor incidenteel gebruik. Alleen voor particulier gebruik!

Dit product is alleen geschikt voor goed geisoleerde ruimtes of voor incidenteel gebruik. Alleen voor particulier gebruik!
