GEBRUIKSAANWIJZING Wind Flat Create

Locatie- en installatievereisten 66

Mechanische tips 66

Elektrische tips 66

Beveiligingsinstructies 67

Onderdelen lijst 68

Afstandsbediening 69

Installatie instructies 70

Installatie voorbereiding 70

Het installeren van de montagebeugel 70

Keuze van montagetype 71

Installatie van ophangstang 71

Bedradingsverbinding 72

Driveraansluiting en plafondkapmontage 72

Mesmontage 73

Patchpaneelmontage 73

Decoratieve dekselmontage 74

Lichte montage 74

Controleer de installatie 75

Verbinding met de app 75

Hoe u verbinding maakt met de app 75

DEUTSCH

Bedankt dat u voor onze plafondventilator hebt gekozen. Lees de instructies zorgvuldig door voordat u dit apparaat gebruikt en om een optimaal gebruik ervan te garanderen.

De hier genoemde veiligheidsmaatregelen verminderen het risico op brand, elektrische schokken en letsel als ze correct worden opgevolgd. Bewaar de handleiding op een veilige plaats voor toekomstig gebruik, evenals het aankoopbewijs en de doos. Geef deze instructies, indien van toepassing, aan de toekomstige eigenaar van het apparaat.

Volg altijd de basisveiligheidsinstructies en maatregelen ter voorkoming van gevaren wanneer u een elektrisch apparaat gebruikt. De fabrikant is niet verantwoordelijk voor schade die voortvloeit uit het niet opvolgen van deze instructies door de gebruiker.

LOCATIE- EN INSTALLATIEVEREISTEN

MECHANISCHE TIPS

• Conform veiligheidsvoorschriften moet het laagste punt van de ventilatorbladen zich minimaal 2,3 meter boven de grond bevinden.
• Zorg ervoor dat de gekozen locatie niet toelaat dat de roterende messen in contact komen met voorwerpen.
• Controleer of de plafondbalken stevig vastzitten en groot en sterk genoeg zijn om het gewicht van de ventilator te dragen.
• Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u ervoor zorgen dat de montagebeugel van de ventilator rechtstreeks aan de gebouwconstructie wordt bevestigd. NIET monteren in een verdeelkast.
• De montagebeugel moet stevig worden vastgeschroefd aan een ondersteunende constructie, zoals een betonnen dak, staalconstructie of houten frame. Als er een houten frame wordt toegevoegd, moet dit stevig tussen twee balken worden gespijkerd of geschroefd.
• Om het risico op persoonlijk letsel en materiële schade te verminderen, mag u de verticale stang of ventilatorbladen niet buigen of beschadigen wanneer u de ventilator hanteert of installeert. Als u schade aan het product constateert, neem dan contact op met onze klantenservice voordat u doorgaat met de installatie van de ventilator.
• Zorg ervoor dat de ventilator stevig aan het plafond is bevestigd. Alle bevestigingsschroeven moeten worden gecontroleerd en indien nodig opnieuw worden vastgedraaid voordat de ventilator wordt gestart.

ELEKTRISCHE TIPS

• Schakel de stroom uit voordat u werkzaamheden aan de plafondventilator uitvoert en schakel de stroomonderbreker uit. Om mogelijke elektrische schokken te voorkomen, moet u controleren of de stroom is uitgeschakeld bij de zekeringkast of het stroomonderbrekerpaneel voordat u de bedrading aansluit.
• De ventilator, montagebeugel en verlichtingsapparatuur moeten op aarde worden aangesloten. Controleer of alle verbindingen goed geïsoleerd zijn.
• Controleer en bevestig dat alle verbindingen correct en veilig zijn. Nadat alle elektrische aansluitingen zijn gemaakt, bergt u alle kabels veilig op.
• Probeer deze ventilator niet te bedienen met een wandschakelaar of afstandsbediening die niet door de fabrikant is goedgekeurd voor gebruik met de ventilator. Gebruik geen solid state-controller. Als u een niet-goedgekeurde wandschakelaar of afstandsbediening gebruikt, vervalt uw garantie.
• Sluit de plafondventilator niet aan op een dimmerschakelaar.

Wanneer u een elektrisch apparaat gebruikt, moeten altijd de volgende fundamentele veiligheidsmaatregelen in acht worden genomen.

• Lees deze handleiding zorgvuldig door voordat u met de installatie begint.
• Om het risico op persoonlijk letsel te verminderen, bevestigt u de ventilator rechtstreeks aan de draagstructuur van het gebouw volgens deze instructies en gebruikt u uitsluitend het meegeleverde materiaal.
• Om mogelijke elektrische schokken te voorkomen, moet u, voordat u uw ventilator installeert, de stroom uitschakelen door de stroomschakelaars op het elektrische paneel en de bijbehorende wandschakelaars uit te schakelen. Als het niet mogelijk is de stroomschakelaars uit te schakelen, gebruik dan een waarschuwingsapparaat, zoals een label op het elektrische paneel.
• Alle kabels moeten voldoen aan de specificaties van lokale en nationale elektrische codes en ANSI/NFPA 70. Als u niet bekend bent met elektrische installaties, raadpleeg dan een gekwalificeerde elektricien.
• Buig het mesbevestigingssysteem niet tijdens het installeren, kantelen of reinigen van de messen.
• Steek geen andere voorwerpen tussen de ventilatorbladen.
• Om het risico op brand, elektrische schokken of motorschade te verminderen, mag u bij deze ventilator geen solid-state snelheidsregelaar gebruiken. Gebruik uitsluitend de originele snelheidsregelaars.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met een gebrek aan ervaring of beperkte kennis, op voorwaarde dat zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of die is opgeleid in het gebruik ervan. het apparaat veilig.
• Kinderen mogen niet met dit apparaat spelen. Ze mogen ook geen schoonmaak- en onderhoudswerkzaamheden aan het apparaat uitvoeren, tenzij ze ouder zijn dan 8 jaar en onder toezicht staan. Kinderen moeten nauwlettend in de gaten worden gehouden als ze een apparaat gebruiken.

OPMERKING: De instructies en veiligheidsmaatregelen in deze handleiding dekken mogelijk niet alle mogelijke problemen en situaties. U dient te begrijpen dat zowel gezond verstand als voorzichtigheid essentieel zijn bij de installatie en het gebruik van de ventilator.

ONDERDELEN LIJST

• Open voorzichtig de verpakking en verwijder de meegeleverde onderdelen.
• Plaats ze op de vloer op een kleed of een stuk plastic dat groot genoeg is om schade te voorkomen.
• Controleer of de onderstaande voorwerpen zich in de verpakking bevinden.

Decoratieve hoes Decoratieve dopFloron

Schroeven BevestigingsschroevenAspas Afst

Alleen onderdelen voor het model MET LICHT

Decoratief lichtschermLED-paneel

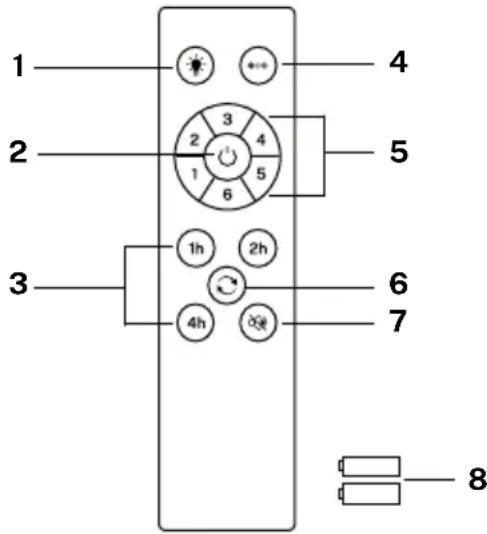

1. **Licht
2. Aan / uit knop
3. Timer
4. **Kleurtemperatuurregeling
5. Controle van de ventilatorintensiteit
6. Omgekeerde functie
7. Knop voor geluid uit
8. Batterijen (2 x AAA)

** Functie alleen beschikbaar voor de optie MET LICHT.

1 2 3 4 5 6 7 8

Controller-koppeling

1. Zet de hoofdschakelaar van het licht in de kamer waar je de ventilator hebt geïnstalleerd minstens 10 seconden uit.
2. Zet de schakelaar aan en je hoort een pieptoon, druk binnen 3 seconden op de aan/uit-knop en houd deze ingedrukt tot je een pieptoon hoort.
3. Als het koppelen niet lukt, herhaal je de bovenstaande stappen opnieuw nadat je de wandschakelaar minstens 1 minuut hebt uitgeschakeld.

LICHT

Schakel het ventilatorlicht in en uit, achteloos of de ventilator draait of niet.

KLEURTEMPERATUUR

Wisselt tussen de drie soorten beschikbare lichtkleurtemperaturen (warm, neutraal en koel).

AAN UIT

Zet de ventilator volledig aan of uit, achteloos of het licht nu aan is of niet.

VENTILATORINTENSITEIT

Verhoogt of verlaagt de rotatiesnelheid van de ventilatorbladen.

TIMER

Plan automatische uitschakeling door een keuze te maken uit de beschikbare opties.

OMGEKEERDE FUNCTIE

Verandert de draairichting van de messen fan. De winterfunctie (naar rechts draaien) duwt de warme lucht die zich in het plafond heeft opgehoopt naar beneden en de zomerfunctie (naar links draaien) genereert een briesje dat de omgeving afkoelt.

GELUID UITSCHAKELEN

Door op de knop Geluid uit te drukken, kun je de geluiden dempen die de ventilator maakt als je op een willekeurige toets op de afstandsbediening drukt.

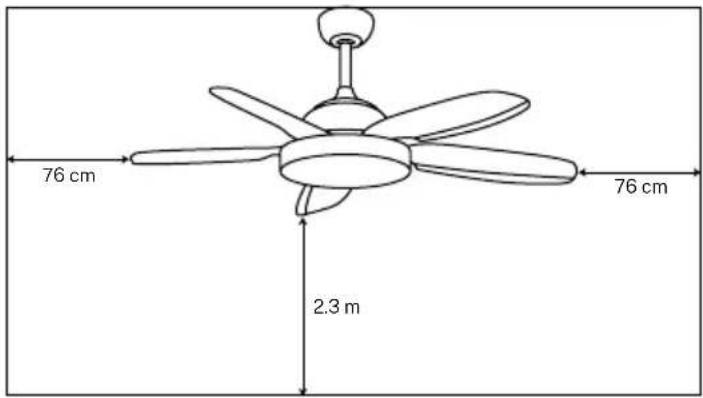

INSTALLATIE VOORBEREIDING

76 cm 2.3 m 76 cm

- Om persoonlijk letsel en letsel te voorkomen, moet u ervoor zorgen dat de ventilator op een locatie wordt gehangen waar de bladen zich op een afstand van 2,3 m of meer van de vloer en 76 cm van de dichtstbijzijnde muur of obstakel bevinden. - Zorg ervoor dat de montagebeugel goed aan de bouwconstructie is bevestigd en het volledige gewicht van de ventilator kan dragen.

HET INSTALLEREN VAN DE MONTAGEBEUGEL

- Controleer of het plafond waar u de ventilator wilt monteren stabiel is en het gewicht van de ventilator veilig kan dragen.

- Bevestig de montagebeugel niet rechtstreeks op plafonds van minder dan 10 mm om te voorkomen dat de schroef losraakt en eruit komt.

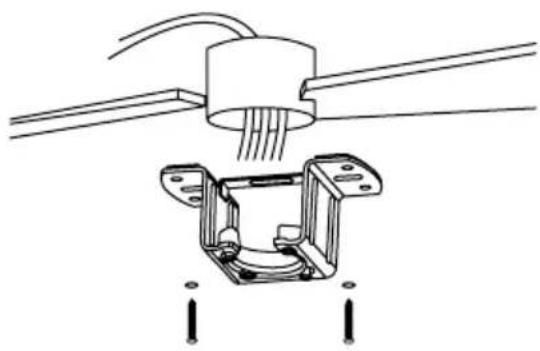

Boor de benodigde gaten en bevestig vervolgens de montagebeugel met de houtschroeven en ringen aan de plafondverbindingen.

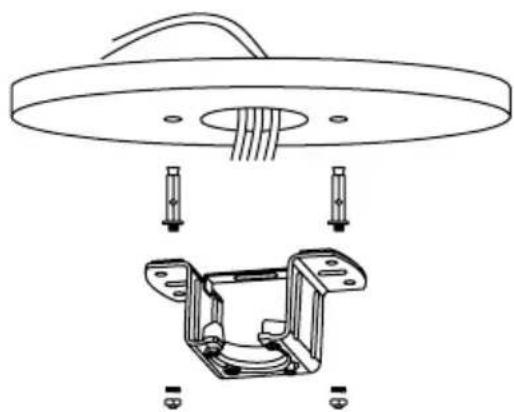

Boor gaten met een boor van 8 mm, afhankelijk van de lengte van de expansieschroeven. Bevestig vervolgens de montagebeugel aan het plafond met de expansieschroeven.

OPMERKING: Deze ventilator kan ook in een verlaagd plafond gemonteerd worden, hiervoor dient u bevestigingsschroeven met veerhendel te gebruiken (niet meegeleverd).

• Markeer de juiste positie van de gaten en bevestig de plafondsteun met behulp van de schroeven met metalen pluggen of schroeven en ringen die geschikt zijn voor het gekozen plafondtype.
• Controleer of de beugel correct is geïnstalleerd voordat u de ventilator ophangt. De montagebeugel moet het gehele gewicht van de ventilator dragen.

KEUZE VAN MONTAGETYPE

Traditionele montage Hoek montage

De traditionele opstelling hangt met een stang aan het plafond.

Hoekmontage wordt aanbevolen op schuine of gewelfde plafonds.

Deze ventilator kan zowel op een normaal als op een gewelfd plafond worden geïnstalleerd en kan de ophanglengte verlengen met de langere ophangstang (meegeleverd). Om het hangertje te installeren heeft u het volgende gereedschap nodig: een schroevendraaier, platte schroevendraaier, verstelbare tang of moersleutel, laddertje, draadknipper en isolatietape.

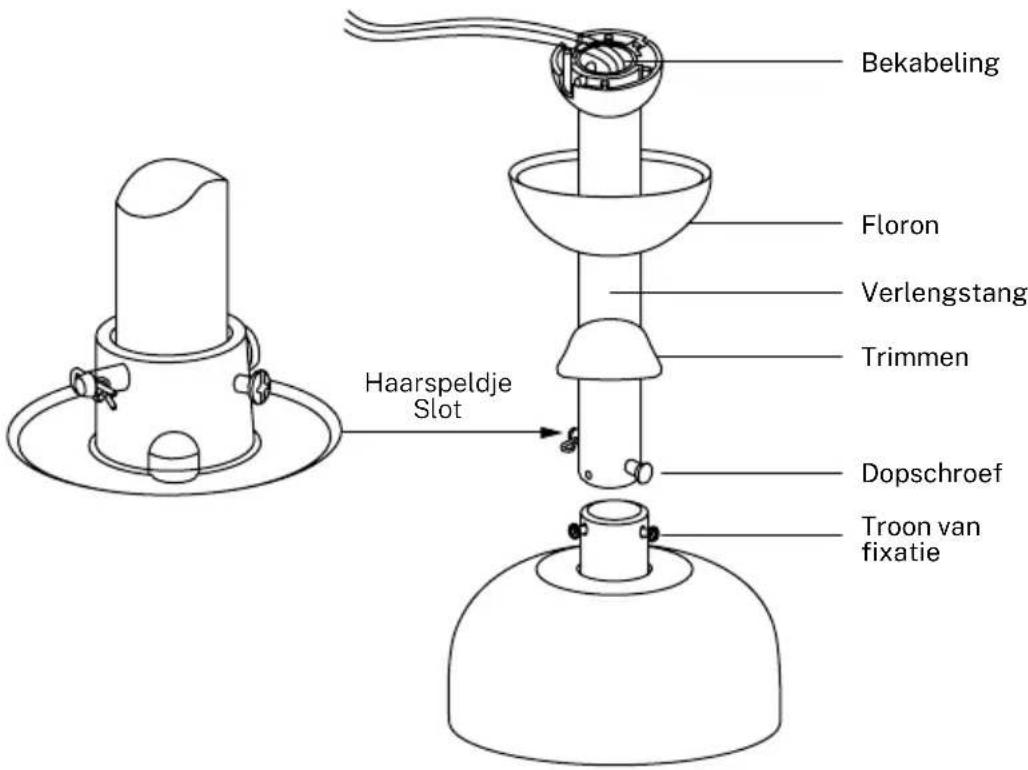

INSTALLATIE VAN OPHANGSTANG

• Als je de ophanglengte van je ventilator wilt vergroten, verwijder dan de bal van de ophangstang en gebruik de extra verlengstang (meegeleverd).

• Als u het verlengstuk wilt gebruiken, volgt u de volgende instructies:

• Om de kogel van de ophangstang te verwijderen, draait u de stelschroef los en verwijdert u de splitpennen.

• Laat de kogel zakken en verwijder de borgpen.

Bekabeling Floron Verlengstang Trimmen Haarspeldje Slot Dopschroef Troon van fixatie

1. Haal de bal uit het hangertje en steek deze in het langere hangertje (de bovenkant van het staafje heeft een gat voor de stelschroef; gebruik dit om het staafje vast te zetten).

2. Steek de borgpen in het uiteinde van de ophangstang en til de kogel op. Zorg ervoor dat de borgpen op één lijn ligt met de groeven in de kogel en draai de stelschroef vast.

Advies: Om het gemakkelijker te maken de draden in de stang te steken, plaatst u wat isolatietape rond de draden. Dit zal je helpen ze bij elkaar te houden terwijl je ze in de staaf steekt.

1. Maak de montageschroeven en sluitring los van de bovenkant van het motorhuis. Verwijder de stuurpennen (als u dat nog niet heeft gedaan). Steek de rozet door de staaf.

2. Leid de kabels door de stang en trek de overtollige kabels vanaf de bovenkant van de stang om ze strak te trekken.

3. Plaats de staaf in het motorhuis en steek de pinnen erin die u eerder hebt verwijderd. Draai de stelschroeven en ringen vast.

4. Laat de kap zakken in de richting van het motorhuis.

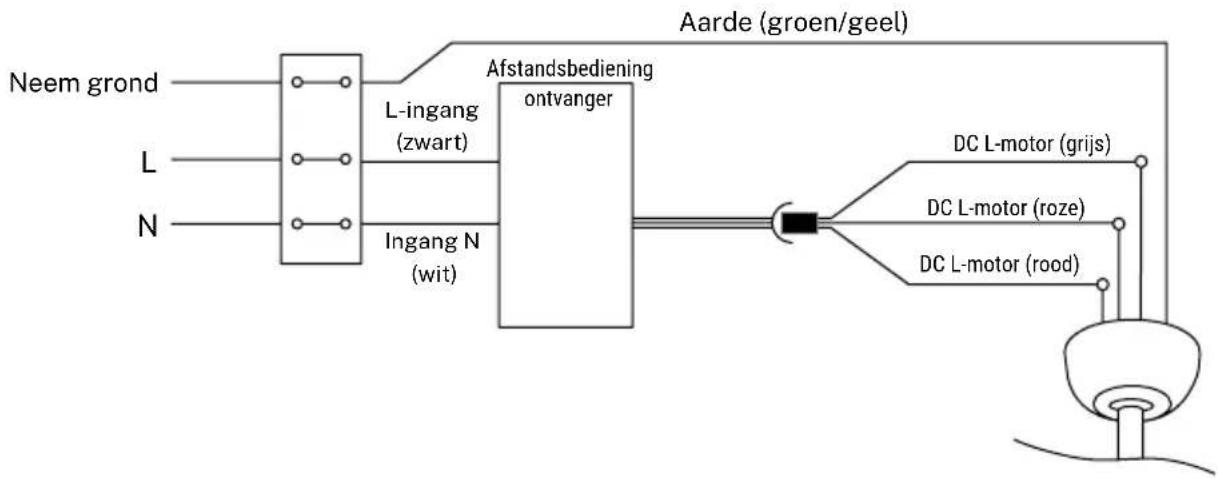

BEDRADINGSVERBINDING

Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.


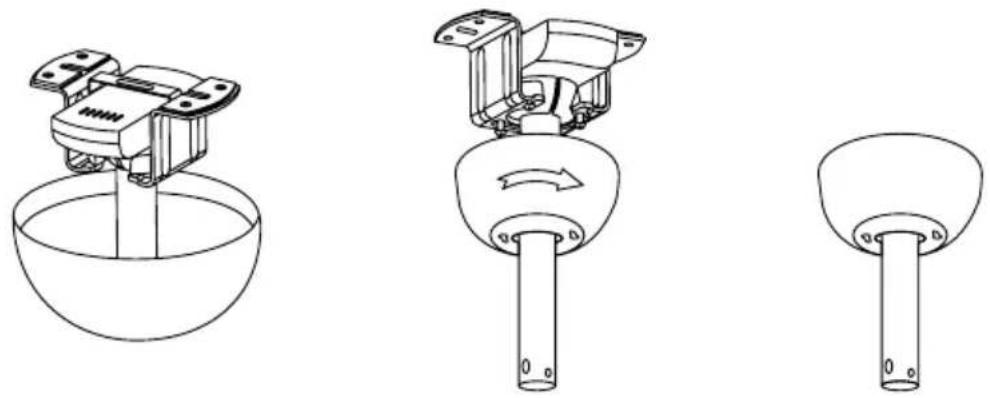

DRIVERAANSLUITING EN PLAFONDKAPMONTAGE

Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.

1. Til de kap op de montagebeugel en lijn de losgemaakte schroeven op de montagebeugel uit met de gaten in de kap.
2. Draai de kruisbloem om deze aan te passen. Plaats de schroeven terug en zet ze vast met een schroevendraaier.
3. Zodra u de montagebeugel aan de aansluitdoos heeft bevestigd, kunt u doorgaan met het ophangen van de ventilator.
4. Pak de ventilator stevig vast met beide handen. Steek de staaf door de opening in de montagebeugel en laat de kogel op de montagebeugel rusten.
5. Draai de kogelkoppeling totdat deze op één lijn ligt met het lipje op de montagebeugel.
   Advies: Een andere persoon moet je helpen de ladder vast te houden en je de ventilator te overhandigen zodra je de ladder hebt beklommen.

MESMONTAGE

Lijn de gaten in de mesbeugel uit met de gaten in de messen en het motorhuis en schroef ze op hun plaats, maar draai de schroeven pas vast als ze allemaal op hun plaats zitten en vastgeschroefd zijn.

Advies: Om tijd te besparen, kunt u de sluitringen op elke schroef plaatsen voordat u de messen installeert.

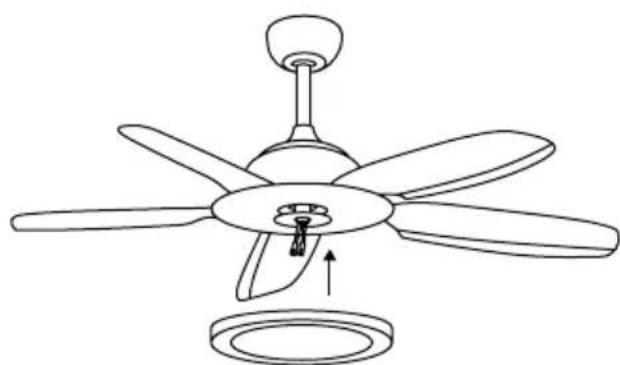

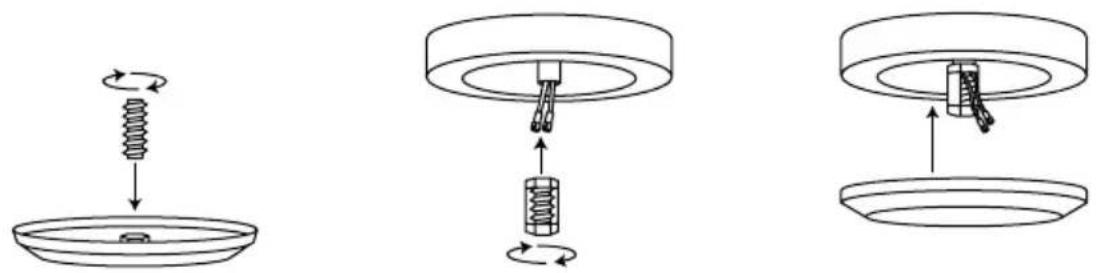

- Bevestig de plaat aan de onderkant van de ventilator door de schroefkoppen in de daarvoor bestemde gaten te steken. Draai de schroeven erin en zet ze vervolgens vast.

*Alleen voor het model ZONDER LICHT

- Nadat de verbindingsplaat is gemonteerd en vastgezet, schroeft u de decoratieve afdekking met behulp van de centrale schroef terug op de verbindingsplaat.

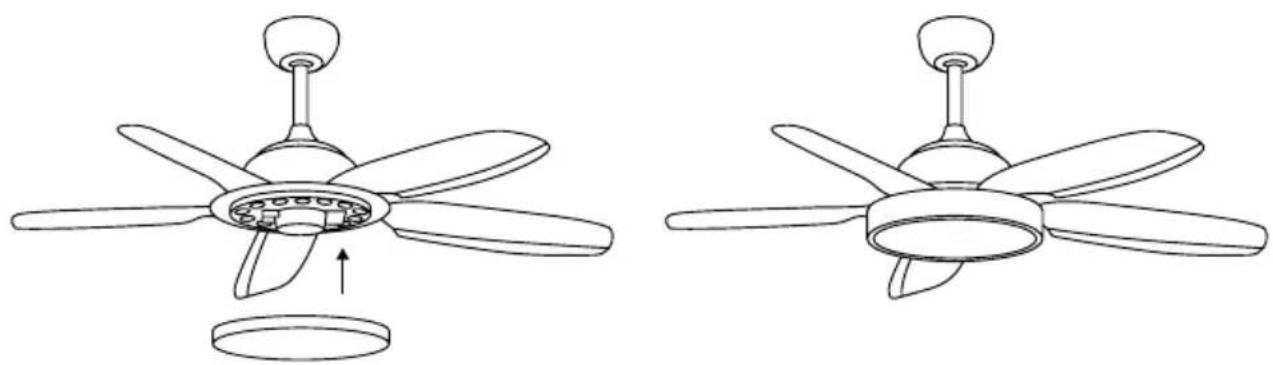

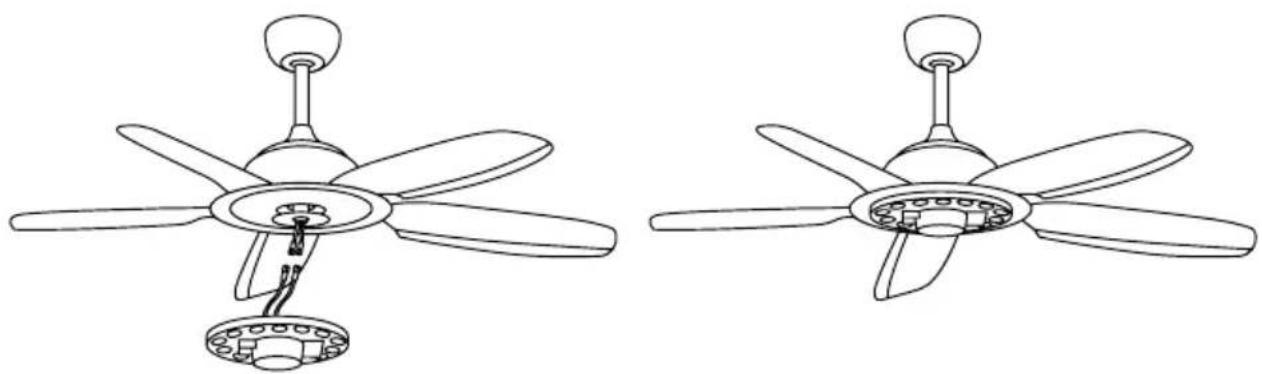

LICHTE MONTAGE

*Alleen voor het model ZONDER LICHT

- Sluit de enkelpolige aansluitingen op het breakout-bord aan op die op het LED-paneel. Het LED-paneel is gemagnetiseerd, zodat het aan het aansluitbord kan worden bevestigd door simpelweg beide delen in elkaar te zetten.

Opmerking: Zorg ervoor dat u tijdens het installeren of verwijderen van de LED-kaart de isolatielipjes niet aanraakt. Draai de schroeven niet te vast en draai ze niet te snel in, omdat dit schade aan de isolatielippen kan veroorzaken.

- Plaats ten slotte de decoratieve lampenkap door deze op de LED-plaat te schroeven.

• Controleer de juiste werking van de plafondventilator en controleer of er geen vreemde bewegingen of verkeerde uitlijning worden waargenomen in enig deel van de ventilator.
• Als u enige vorm van brom/trilling opmerkt, kunt u doorgaan met het afstellen van de bladen met de balanceerset.
• Deze set heeft zelfklevende contragewichten en "u"-vormige clips.
• Schakel de plafondventilator uit.
• Je kunt de clip in het midden van elk mes plaatsen en controleren of de trilling afneemt.
• Zet de ventilator aan en controleer. Als er geen verandering wordt waargenomen, schakelt u de ventilator uit en bevestigt u nog een clip aan een ander mes of gebruikt u de zelfklevende gewichten.

VERBINDING MET DE APP

\*Alleen voor modellen met Wi-Fi

De CREATE app is beschikbaar voor zowel Android als iOS (zoek de app op Google Play of App Store of scan onderstaande QR-code). Afhankelijk van de aanbieder kunnen er extra kosten zijn.

Dit apparaat wordt gebruikt via uw thuisnetwerk. Als essentiële vereiste moet u altijd een Wi-Fi-netwerk hebben dat verbonden is met uw 2,4 Gh-router en de gratis CREATE-applicatie. (Internetproviders bieden momenteel zowel 5Gh als 2,4Gh tegelijkertijd aan.)

Wij raden u aan om het apparaat van het elektriciteitsnet los te koppelen als u niet thuis bent, om te voorkomen dat het apparaat per ongeluk opstart terwijl u weg bent.

1. Installeer de CREATE-app en maak een gebruikersaccount aan.
2. Stel een inlogwachtwoord in en log in op de app.
3. Klik op "Apparaat toevoegen" (+) en klik vervolgens op de categorie voor de plafondventilator.
4. Houd op de afstandsbediening de knoppen 1H en 4H ongeveer 5 seconden ingedrukt totdat u een pieptoon hoort.
5. Klik vervolgens op "Bevestigen".
6. Voer uw Wi-Fi-netwerkwachtwoord in en bevestig.
7. Zorg ervoor dat uw router, mobiele telefoon en apparaat tijdens het verbinden zo dicht mogelijk bij elkaar zijn. Ten slotte wordt de plafondventilator succesvol toegevoegd aan uw CREATE-applicatie.

In overeenstemming met de richtlijnen: 2012/19 / EU en 2015/863 / EU betreffende de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, evenals hun afvalverwerking. Het symbool met de gekruiste vuilnisbak op de verpakking geeft aan dat het product aan het einde van zijn levensduur als gescheiden afval wordt ingezameld. Daarom moet elk product dat het einde van zijn levensduur heeft bereikt, worden afgeleverd bij gespecialiseerde afvalverwijderingscentra voor de selectieve inzameling van afgedankte elektrische en elektronische apparatuur, of bij de aankoop van soortgelijke nieuwe apparatuur in één keer aan de detailhandelaar worden geretourneerd. voor één basis. Een juiste gescheiden inzameling voor latere inbedrijfstelling van apparatuur die wordt verzonden om te worden gerecycled, behandeld en op milieuvriendelijke wijze afgevoerd, helpt mogelijke negatieve effecten op het milieu en de gezondheid te voorkomen en optimaliseert recycling en hergebruik van de componenten waaruit het apparaat bestaat. . De onrechtmatige eliminatie van het product door de gebruiker impliciert de toepassing van administratieve sancties in overeenstemming met de wetten.
