GEBRUIKSAANWIJZING TF105DB Fuave

Gebruiksaanwijzing 3

User manual 33

1.1. Veiligheidswaarschuwingen en -voorschriften 6
1.2. Veiligheidsvoorschrift: installment 8
1.3. Veiligheidsvoorschrift: gebruik 8
1.4. Veiligheidsvoorschriften: batterijen 11
1.5. Veiligheidsvoorschriften: elektrische verilgheit 13
1.6. Uitleg van grafische symbolen op het product en de verpakking 15

2. Producteigenschappen 16

2.1. Overzicht van het systeme 16
2.2. Technische gegevens 16
2.3.Garantie 17

3. Installatie 17

3.1. Belangrijke informatie 17
3.2. Uitpakken van het apparatus 17
3.3. Installatie van het apparatus 19

4. Gebruik 22

4.1. Belangrijke informatie 22
4.2. Belangrijkste onderdelen 23
4.3. Aanzetten en uitzetten van het apparatus 24
4.4. Het apparatusat gebruiken 24

5. Reiniging en onderhoud 27

5.1. Belangrijke informatie 27
5.2. Reiniging van de behuizing 28
5.3. Grondige reiniging 28
5.4. Vervangen van de batterij in de afstandsbediening 29

6. Storingen en oplossingen 30

7. Buiten gebruik stellen 31

8. Afvalverwijdering 32

8.1. Verwijdering van het apparaat als afval 32
8.2. Verwijdering van het verpakkingsmateriaal als afval 32
8.3. Verwijdering van de batterijen als afval 32

Voorwoord

Over dit document

• Deze handleiding bevat alle informatie voor correct, efficiennt en veilig gebruik van het apparaat.
• Deze handleiding is bedoeld voor de eindgebruiker en/of koper van dit apparaat.
• De installmentie van het apparaat, het gebruik en alle reinigings- en onderhoudswerkzaamheden zoals beschreiben in de instructies, mogen uitgevoerd worden door de eindgebruiker, tenzij duidelijk anders vermeld.
• Zorg ervoor dat u de instructies in deze handleiding volledig gelezen en begrepen heeft voordat u het apparaat installeert of gebruikt. Bewaar dit document voor toekomstig gebruik zolang u het apparaat gebruikt en/of in bezit heeft.
• Bewaar dit document voor toekomstig gebruik zolang u het apparaat gebruikt en/of in bezit heeft en geef ze door aan volgende gebruikers van het apparaat.
  Coolblue B.V. kan op geen enkele wijze aansprakelijk worden gesteld voor immaterièle schade aan u of aan anderen, of materiele schade aan het apparaat, uw eigendommen of eigendommen van anderen ontstaan door het Niet of nicht juist opvolgen van de instructies in deze handleiding.
• De Fuave vloerventilator worden in deze handleiding ook apparaat genoemd.
• Als u contact opneemt met once klantenservice, zorg er dan voor dat u het modelnummer gereed heeft. De informatatie vindt u op het typeplaatje of op de voorzijde van deze handleiding.
• U kunt de LASTe versie van deze handleiding ook online terugvinden, op www.coolblue.nl als u zoekt op het artikelnummer.

Oorspronkelijke instructies

Deze handleiding is oorspronkelijk geschreven in het Nederlands. Alle andere talen zich vertaalde documenten. In geval van vertaalfouten, is de Nederlandse versie leidend.

Gebrukte symbolen

SYMBOL OMSCHRIJVING
GEVAAR!	Duidt op brandgevaar en/of brandbare materialen.
WAARSCHUWING!	Duidt op een gevaarlijke situatie die, indien deze nicht worden vermeden, kan leiden tot ernstige immateriële schade aan u of anderen.
Voorlichtig!	Duidt op een gevaarlijke situatie die, indien deze nicht worden vermeden, kan leiden tot lichte immateriële schade aan u of anderen.
Lopen!	Duidt op een situatie die verband houdt met materiële schade.
OMERKING	Duidt op nuttige, aanvullende informatatie.

Auteursrecht

De in deze handleiding afgebeelde gegevens, waaronder begrepen teksten, Foto's, grafische tekeningen, beeldmerken, (handels)namen en logo's, zich eigendom van Coolblue B.V. en worden beschermd door het auteursrecht, merkenrecht en/of enigander intellectueel eigendomsrecht, tenzij deze gegevens toebehoren aan een derde. Het is u nimmer toegestaan de inhoud van de handleiding geheel of gedeelrijk te reproducreren, over te dragen, te verspreiden, te bewaren of谈起vergoeding beschikbaar te stellen aan derden, zonder de voorafgaande schriftelijktoestemming van Coolblue B.V. en/of de derde waar de gegevens aan toebehoren.

Conformiteit

SF120DCPB

Hierbij verklaart Coolblue B.V. dat het apparaat conform is met de Verordering (EU) 327/2011. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op: www.coolblue.nl/product/941123

SF120DCPW

Hierbij verklaart Coolblue B.V. dat het apparaat conform is met de Verordering (EU) 327/2011. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op: www.coolblue.nl/product/941124

Contactgegevens

Fuave is een geregisteerd merk van Coolblue B.V.

De klantenservice kunt u bereiken via: www.coolblue.nl/klantenservice

Coolblue B.V.

Weena 664

3012 CN Rotterdam

Nederland

Made in China

1. Veiligheid

Lees deze handleiding en de veiligheidsinstrumentes goed door en zorg ervoor dat u de inhoud begrijpt, voordat u het apparaat met de bijpassende onderdelen gaat gebruiken. Het Niet naleven van alle instructies kan materiaèle schade veroorzaken en/ of ernstig letsel tot gevolg hebben.

1.1. Veiligheidswaarschuwingen en -voorschriften

GEVAARI!

• Brandgevaar. Het apparaat要去 worden opgeslagen in een ruimte vrij van open vuur, apparaten die op gas werken of elektrische kachels.
• Brandgevaar. Gebruik het apparaat nicht dicht bij een vuurbron, dicht bij opspattende olie, bij direct zonlicht of opspattend water.

WAARSCHUWING!

Knelgevaar.

• Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en ouder en door personen met verminderde fysieke, zintuiglijke of mentale mogelijkheden of met gebrek aanervaring en kennis, op voorwaarde dat ze onder toezichtstaan of werden opgeleid in het veilige gebruik van hetapparaat en dat ze de daarmee gepaard gaande bevarenbegrijpen.

• Dit apparaat mag nicht gebruikt worden door kinderenjonger dan 8aar.

• Dit apparaat en de onderdelen zichen geen spelelgoed; kinderen mogen dus Niet met het apparaat of de onderdelen spelen.
• Op kinderen, handelingsonbekwame Personen en huisdieren dient toezicht te worden gehonden fijdens het gebruik van het apparaat. Kinderen要去en onder toezicht staan om te verzekeren dat ze Niet spelen met het apparaat.
• Berg het apparaat buiten bereik van onbevoegden op en LAST geen Personen die onbekend zich met het apparaat en deze instructies het apparaat gebruiken.
• Elektrocutiegevaar door kortsluiting. Reiniging en onderhoud mogen nicht door kinderen zonder toezicht worden uitgevoerd.
• Verstikkingsgevaar. Houd de verpakkingsmaterialen buiten het bereik van kinderen. Verpakkingsmaterialen zijn geen spelelgoed.

LET!

Risico op schade aan het apparaat.

• Dit apparaat is enkel voor gebruik binnen. Dit apparaat mag het nicht buiten gebruikt worden.
• Dit apparaat is bedoeld voor huishoudelijk gebruik en voor vergelijkbare toepassingen zoals;
• personeelskeukens in winkels, kantoren en andere werkomgevingen,
  boerderijen en gasten in hotels, motels, B&B en andere residentie omgevingen,
• catering en gelijkaardige non-retailtoepassingen.
• Het apparaat moet zodanig opgeborgen worden dat Mechanisch falen voorkomen worden.

1.2. Veiligheidsvoorschrift: installment

GEVAAR!

• Brandgevaar. Installer het apparaat volgens de installment-instructions.

VoorichtIG!

• Struikelgevaar. Zorg ervoor dat de stekker en het stopcontact te allenlijke goed zichtaar en bereikbaar zijn.

LET!O

• Risico op schade aan het apparaat. Gebruik alleen de meegeleverde accessoires voor de installmentie.

• Risico op schade aan het apparaat. Leid de voedingskabel Niet onder tapijt door en bedek hem nicht met matten, lopertjes en dergelijk. Dit kan onvoorziene warmteontwikkeling tot gevolg hebben.

1.3. Veiligheidsvoorschrift: gebruik

• Wees altijd alert en voorzichtig. Gebruik geen elektrische apparaten als u last heeft van concentratiestoornissen of het nodige bewustzijn mist, of als u onder invloed bent van drugs, alcohol of medicijnen. Zelfs de geldingste onoplettendheid kan leiden tot ernstige ongevalten en verwondingen bij het gebruik van elektrische apparaten.

• Handel en gebruik het apparaat altijd op de manier zoals beschreiben in deze gebruiksaanwijzing. Ga ervan uit dat hetgeen Niet gespecifieerd is hierin ook nicht möglich is.

1.3.2. Veiligkeit bij gebruik

GEVAARI!

• Brand- en ontploffingsgevaar. Gebruik het apparaat Niet in denabijheid (minimaal een meter afstand) vanlicht ontvlambare of explosiegevoelige stoffen of brandstoffen.

• Brand- en ontploffingsgevaar. Stel het apparaat nooit bloot aan open vuur.

Brandgevaar.

• Neem de stekker uit het stopcontact wanner u vreemde geluiden hoort, een vreemde geur ruikt of bij rookontwikkeling.
• Plaats geen voorwerpen op het apparaat endek het apparaat nooit af.Blokkeer nooit de roosters voor inkomende enuitgaande lucht, ook Niet gedeelrijk.
• Laat het apparaat Niet onbeheerd awhile met de stekker in het stopcontact.

WAARSCHUWING!

Elektrocutiegevaar door kortsluiting.

• Stel het apparaat Niet bloot aan regen en gebruik het apparaat Niet in een vochtige of native omgeving, Zoals de badkamer en de wasruimte, Niet in de buurt van een bad, douche of zwembad.
• Knoei of giet geen water, olie of wat voor vloeistof dan ook op of in het apparaat.

• Stel het apparaat Niet in werkung wonneer u beschadigingen constateert aan het apparaat, de voedingskabel of de stekker, of wonneer het slecht functioneert, is geallen of op andere wijze een storing vertoont. Neem contact op met de klantenservice voor verdere informatie (Zie Voorwoord voor de contactgegevens).

• Als het apparaat Niet wordt gebruikt, of als u het schoonmaakt, er onderhoud aan uitvoert of het verplaatst, schakel het dan eerst uit en neem cervolgens de stekker uit het stopcontact.

• Knelgevaar. Beweeg en/of verplaats het apparaat altijd rustig.
• Knelgevaar. Steek geen vingers of voorwerpen zoals pennen door de roosters in het apparaat en waarschuw vooral kinderen voor deze gezaren.
• Snijgevaar. Wonneer het apparaat is geassembleerd, mogende beschemkappen Niet meer worden verwijderd tijdensgebruik.

Risico op schade aan het apparaat.

• Volg de onderhoudsinstructies op voor een probleemloos gebruik en lange levensduur.
• Stel het apparaat Niet bloot aan direct zonlicht om verkleuring van de behuizing te voorkomen.
• Gebruik geen verf, reinigingssprays, anti-insectensprays en dergelijk op of bij het apparaat. Dit kan de behuizing verrormen of elektrische schade aanbrengen.
• Gebruik nooit agressieve reinigingsmiddelen, benzine, wasmiddelen, chemisch geimpregneerde doekjes of andere reinigingsoplossingen. Deze können de behuizing en het apparaat beschadigen.
• Klim, zit of sta nicht op het apparaat.
• Zet geen zware voorwerpen op het apparaat. Dit kan verrormingen en schade aan het apparaat veroorzaken.

1.4. Veiligheidsvoorschriften: batterijen

GEVAARI!

• Brandgevaar. Sluit batterijen nicht kort en dompel ze nicht onder in vloeistoffen. Er bestaat hierdoor gevaar voor explosie, brand, hitte, rook en/of gasontwikkeling.
• Brandgevaar. Als de batterij per ongeluk in het water is gevallen, verwijdder deze dan onmiddelijk. Plaats de batterij op een veilige, open plek en blijfuit de buurt totdat deze helemaal droog is. Gebruik de gedroogde batterij Niet opnieuw, maar voer deze af volgens de instructies in hoofdstuk 8.3. Verwijdering van de batterijen als afval.

WAARSCHUWING!

Chemisch verbrandingsgevaar.

• Houd batterijen buiten het bereik van kinderen. Het inslikken van batterijen kan leiden tot chemische brandwonden, perforatie van weke delen en ernstige brandwonden. Ernstige brandwonden können binnen 2aar na inslikken ontstaan.
  Roep onmiddelijk medische hulp in wanner u vermoedt dat er een batterij is ingeslikt.
• Gooi gezrukke batterijen onmiddelijk weg. Houd neue en gezrukke batterijen uit de buurt van kinderen. Als u denkt dat batterijen zijn ingeslikt of in een lichaamsdeel zich geplaatst, dient u onmiddelijk medische hulp in te roepen.
• Verwijder lekkende, verrormde of gecorrodeerde batterijen uit het product en voer ze� naar behoren af met de juiste beschermingsmiddelen. Als een batterij is gelekt: vermijd contact met huid, ogen en slijmvliezen. Spoel de getroffen gebieden indien nodig met water af en roep onmiddelijk medische hulp in.
• Lege batterijen要去en onmiddelijk uith het apparaat worden verwijderd en op de juiste wijze worden afgevoerd. Lege

batterijen können corroderen, waar bij chemicaliën vrijkommen die uw gezondheid en het apparaat schaden. Haal de batterijen uit het apparaat als u het langereijd Niet gebruikt, om te voorkomen dat ze.gaanlekken.

• Vervorm, verbrand of demonteer batterijen nicht en doorboor ze nooit met een scherp voorwerp. Extreme hitte kan leiden tot explosie en/of lekkage van bijtende vloeistof. Door mechanische schade hunnen gasvormige stoffen ontsnappen, die zeer irriterend, ontvlambaar of giftig hunnen zich.
• Laat kinderen geen batterijen verrangen zonder toezicht van een volwassene.

Risico op schade aan het apparaat.

• Gebruik nooit batterijen als ze gedeukt, gelekt of beschadigd zich.
• Verschillende soorten batterijen of neue en gebrukke batterijen mogen nicht met elkaar gebruikt worden.
• Reinig de batterijcontacten en ook die van het apparaat voor de installmentie van de batterij.

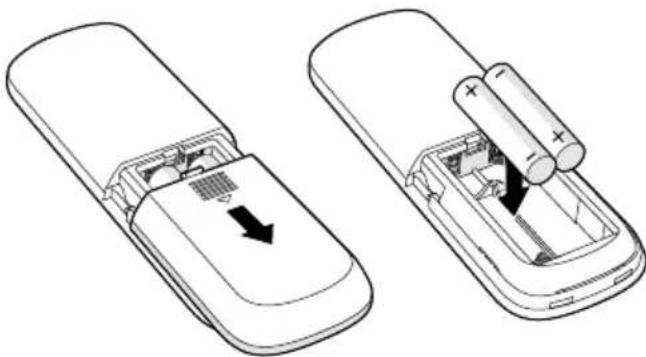

• Let bij het inleggen van de batterijen op juiste polariteit. De orientatie van de pluspool (+) en minpool (-) van de batterij moet overeenkomen met de + en - op het batterijvak.
• Gebruik alleen AAA-batterijen in de afstandsbediening. Gebruik geen andere batterijen.
• Bewaar ongebruike batterijen in hun oorspronkelijk verpakking,uit de buurt van metalen voorwerpen. Indien reedsuitgepakt, batterijen Niet(OPen of door elkaar halen.

1.5. Veiligheidsvoorschriften: elektrische verilgheid

GEVAARI!

Brandgevaar.

• Controller voor gebruik of de spanning op het stopcontact dat u wilt gebruiken overeenkomt met die op het typeplaatje van het apparaat (220-240V~ 50/60Hz). Schade die is veroorzaakt door een foutieve spanning, valt buiten de garantie.
• Rol de voedingskabel van het apparaat volledig af voor u de stekker in het stopcontact steekt. Dit om warmteontwikkeling in de kabel te voorkomen.
• Leid de voedingskabel nicht onder tapijt door en bedek hem nicht met matten,lopertjes en dergelijke.Dit kan onvoorziene warmteontwikkeling tot gevolg hebben.
• Controller het apparaat regelmatig op beschadigingen van de voedingskabel en de stekker. Wonneer er spreke is van zichtbare schade, een sterke geur, of wonneer onderdelen buitensporig heet worden, stop het gebruik dan onmiddelijk en neem de stekker uit het stopcontact.

WAARSCHUWING!

Elektrocutiegevaar door kortsluiting.

• Gebruik uitsluitend de stekker die van fabriekswege op het apparaat is gemonteerd en verander deze nooit. De stekker要去 overeenkomen met het type stopcontact dat gebruikt worden om het risico op een elektrische schok te reduceren.
• De stekker is voorzien van randaarde. Verwijder de aardcontacten Niet van de stekker.
• Sluit het apparaat Niet aan op het stopcontact voordat het volgens de instructies is geinstalleerd.

• Trek nooit aan de voedingskabel om het apparaat te dragen, te verplaatsen of om de stekkeruit het stopcontact te nemen.

• Houd de voedingskabel weg bij hitte, olie, scherpe randen of hoeken en bewegende delen.

• Breng geen wijzigingen aan en dompel de voedingskabel nicht onder in water of andere vloeistoffen.
• Draai of knik de voedingskabel nicht, rol de voedingskabel na gebruik nicht te strak op en wind hem nicht op rond het apparaat; dat kan de isolatielaag beschadigen! Beschadigde of in de knoop zittende voedingskabels vergroten het risico op een elektrische schok.
• Raak het apparaat, de stekker en voedingskabel Niet aan met natte of vochtige handen.
• Spuit het apparaat nooit af en zorg ervoor dat geen water het apparaat binnendringt.
• Het is nicht toegestaan het apparaat te openen, te veranderen of zich te repareren. Doorboor het apparaat op geen enkel punt om gevaarlijke situations te voorkomen. Het apparaat, de stekker en/of de kabel要去en door een elektricien of een vergelijkbaar gekwalificeerd persoon worden gerepareerden/ofervangen. Reparations door ondeskundigen doe n de garantie verrallen en konnen gevaarlijke situatuies peroorzaken!

1.6. Uitleg van grafische symbolen op het product en de verpakking

SYMBOL BETEKENIS
CE	De CE-markering op dit apparaat geeft aan dat Coolblue B.V. verklaart dat dit apparaat voldoet aan de eisen van de relevante Europese wetgeving met betrekking tot gezondheid, gezilgheid en milieubescherming. De declaratie van conformiteit is beschikbaar op aanvraag bij Coolblue B.V. Zie Voorwoord voor de contactgegevens.
	De elektrische gezilgheidsklasse II op dit apparaat geeft aan dat dit apparaat dubbel is geïsoleerd of een extra sterke isolerende behuizing heeft.
	Geeft aan dat eerst de gebruiksaanwijzing aandachtig gelezen moet worden voordat verdergegaan worden met het gebruik.
	Dit symbool op het apparaat, de accessoires of de verpakking geeft aan dat dit apparaat Niet met het gewone huishoudelijk afval afgevoerd mag worden maar moet worden ingeleverd bij een inzamelingspunt.

2. Producteigenschappen

2.1. Overzicht van het systeme

De Fuave vloerventilator is bedoeld om lucht rond te blazen in een ruimte om zo een aangename gevoelstemperatuur te creeren.

De Fuave SF120DCPB/SF120DCPW vloerventilator worden in losse onderdelen gelevered en kan voor het gebruik in enkele eenvoudige stappen gemonteerd worden.

De technische gegevens staan tevens op het typeplaatje op het apparaat (ook afgedrukt op pagina 2).

PARAMETER EENHEID
Productnaam Vloerventilator
Model/type SF120DCPB SF120DCPW
Kleur behuizing Zwart Wit
Netto gewicht	5,4 kg
Bruto gewicht	6,3 kg
Afmetingen ingeklap (L × B × H)	40 × 40 × 125 cm
Afmetingen maximaal uitgeklapt (L × B × H)	40 × 40 × 125 cm
Diameter	40 cm
Nominal voltage, freiestie en stroom	220 – 240 V ~ 50/60 Hz
Ingangsvermögen	19 W
Energieverbruik in stand-bystand (Psb)	0,61 W
Maximaal geluidsniveau	53 dB
Maximaal ventilator stroomsnelheid	≥28 m³/min

PARAMETER EENHEID
Tropisch klimaat (ja/nee) Nee
Geschikt voor kamertemperatuur >40°C	Niet geschikt

2.3. Garantie

Dit apparaat worden geleverd met een garantieperiode van 2aar na aankoop. Ga voor meer informatie over de garantievoorwaarden waar www.coolblue.nl/klantenservice. U dient in ieder geval te beschikken over de aankoopbon met koop- en/of leverdatum om aanspraak te konnen makeen op de garantie.

3. Installatie

3.1. Belangrijke informatie

Lees en volg alle instructies uithoofdstuk 1.Veiligheid.

3.2. Uitpakken van het apparatus

WAARSCHUWING!

• Verstikkingsgevaar. Houd de verpakkingsmaterialen buiten het bereik van kinderen. Verpakkingsmaterialen zijn geen spelgoed.

Risico op schade aan het apparaat. Gebruik nooit batterijen als ze gedeukt of beschadigd zichn of gelekt hebben.

1. Verwijder al het verpakkingsmateriaal en eventuele aanwezigete transportbevestigingen (bijvoorbeeld tape, tie-wraps, kabelbinders en beschemfolie).
2. Controller of alle onderdelen aanwezig zijn en of het apparaat en de accessoires geen beschadigingen vertonen.

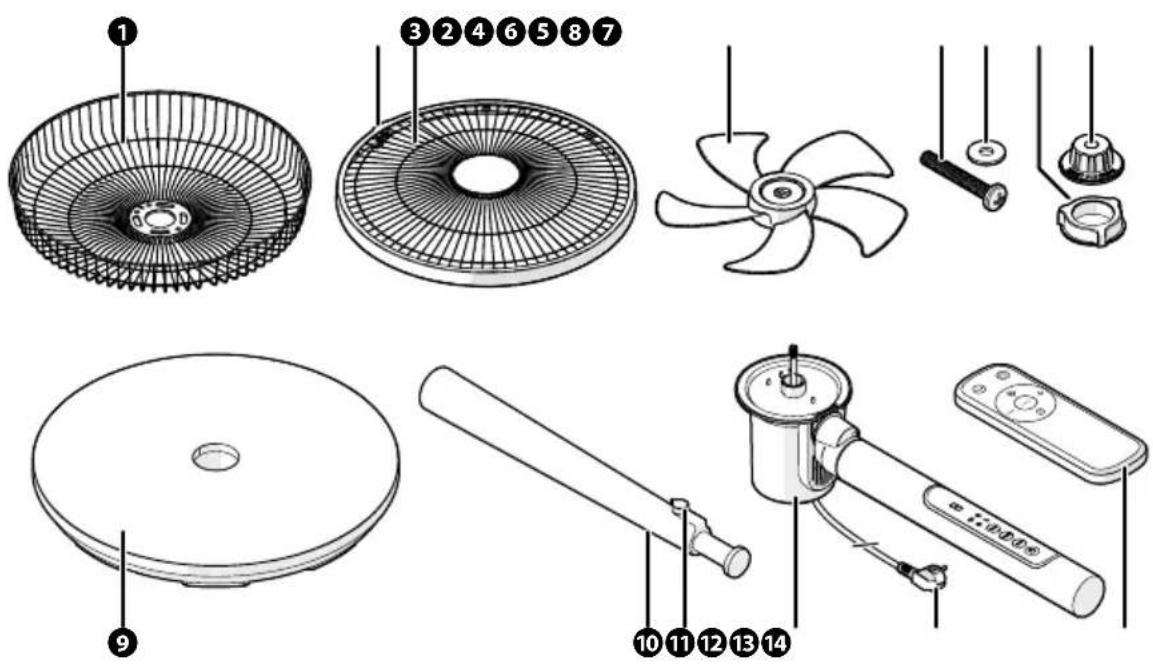

Onderdelen van het apparaat

1 Achterste beschemkap
Beschermkapclip met schroef
3 Voorste beschemkap
4 Ventilatorblad
5 Bout
Slitting
Beschemkapmoer

8 Bladmoer
9 Voet
10 Verlengstuk
Verstelknop
Ventilator motor met statief
Voedingskabel
14 Afstandsbediening

3.3. Installatie van het apparaat

WAARSCHUWING!

• Elektrocutiegevaar door kortsluiting. Sluit het apparaat Niet aan op het stopcontact voordat het volgens de instructies is geinstalleerd.

Risico op schade aan het apparaat. Leid de voedingskabel Niet onder tapiijt door en bedek hem Niet met matten, lopertjes en dergelijke. Dit kan onvoorziene warmteontwikkeling tot gevolg hebben.

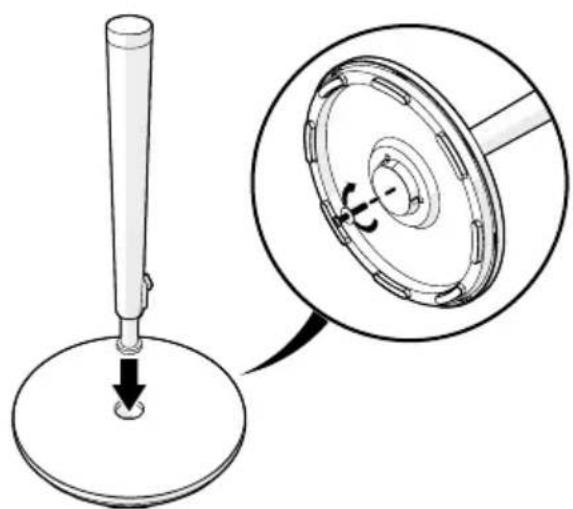

1. Plaats het verlangstuk in de voet.
2. Draai de voet met het verlengstuk voorzichtig ondersteboven.
3. Druk het verlangstuk in de voet verwijl u de sluitring en de bout onderaan de voet vastdraait met de schroevendraaier.

1. Zet de voet waarrechtop neer.
2. Draai de ventilatormotor met de klok mee vast in het verlengstuk.

Zorg ervoor dat alle onderdelen goed zich vastgemaakt voordat de andere onderdelen worden gemonteerd.

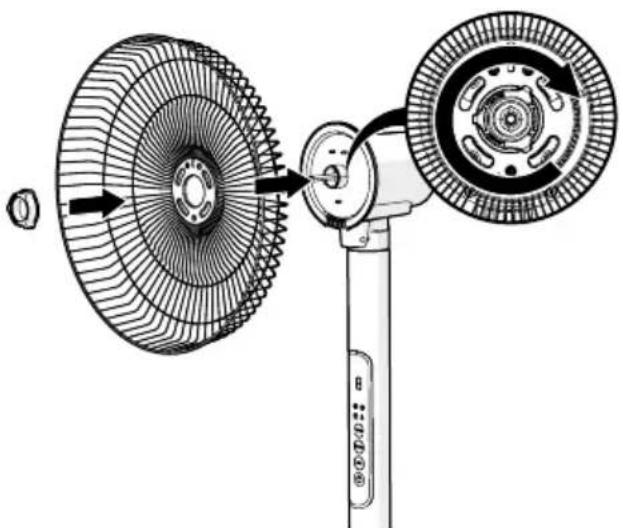

1. Plaats de achefterste beschemkap op de ventilatormotor.
2. Houd de achefterste beschemkap vast en draai de beschemkapmoer met de klok mee vast de ventilatormotor.

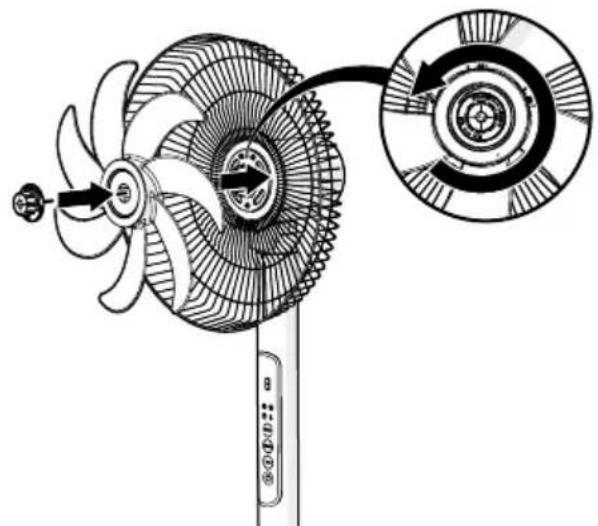

1. Plaats het ventilatorblad op de ventilatormotoras. De inkeping aan de achechterkant van het ventilatorblad moet over de (haaks geplaatste) pen van de as vallen.
2. Houd het ventilatorblad vast en draai de bladmoer gegen de klok in vast op de ventilatormotoras.

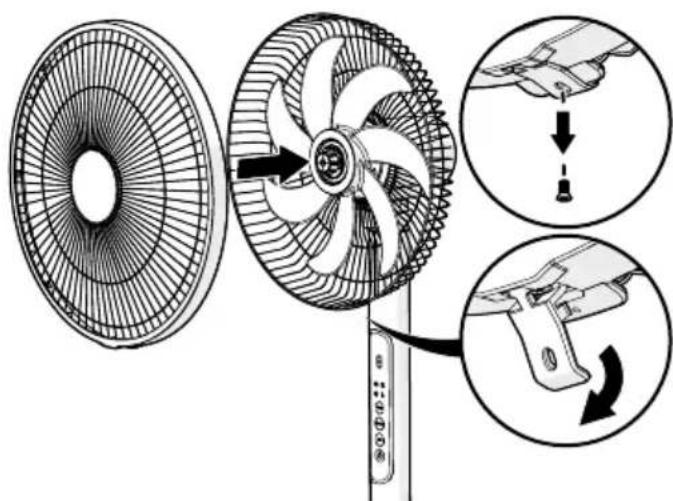

1. Haal de schroefuit de beschemkapclip.
2. Scharnier de beschermkapclipaarachteren.
3. Plaats de Voorste beschemkap op deijkenste beschemkap.

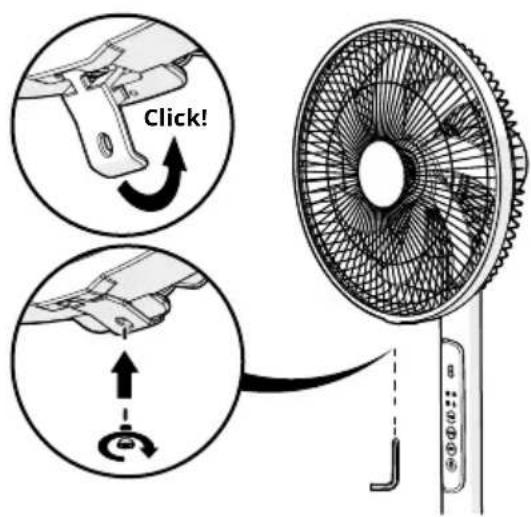

1. Klik de beschemkapclip vast op de achefterste beschemkap.
2. Draai de schroef in het gaatje van de beschemkapclip vast met een schroevendraajer om de voorste beschemkap vast te zetten.
3. Plaats de batterij in de afstandsbediening. Volg de instructies in hoofdstuk 5.4.Vervangen van de batterij in de afstandsbediening.
4. Rol de voedingskabel van het apparaat volledig af. Steek de stekker nog nicht in het stopcontact.

4. Gebruik

4.1. Belangrijke informatatie

Lees en volg alle instructiesuit hoofdstuk 1. Veiligheid.

GEVAAR!

• Brandgevaar. Laat het apparaat Niet onbeheerd awhile met de stekker in het stopcontact.

Selecteer een geschichte plaat voor het gebruik, die voldoet aan de volgende punten:

• Een stevige, vlakke en horizontale ondergrund;
  In de buurt van een stopcontact;

Aan alle zijden van het apparaat altijd minstens 10 cm vrije ruimte en uit de buurt van gordijnen;
- Minimaal een meter van televisies of radio's om elektron magnetische interferentie te voorkomen.

4.2. Belangrijkste onderdelen

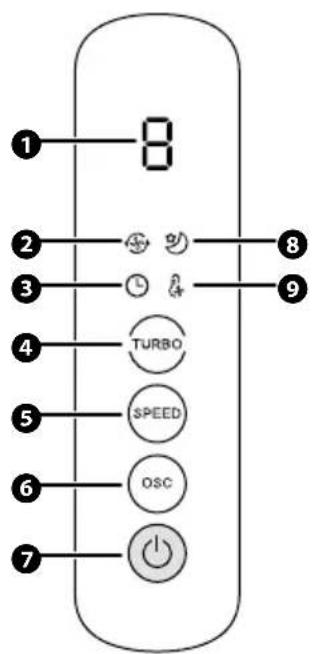

Het bedieningspaneel

Met het aanraakgevoelige bedieningspaneel konnen alle functies gekozen en ingesteld worden. Bedien een knop door middel van een lichte aanraking.

1 Display
Hoge-ventilatorsnelheid-indicator
3 Timer-indicator
Hoge-ventilatorsnelheid-knop
5 Ventilatorsnelheid-knop

Oscillatieknop
Aan-/uitknop
8 Slaapstand-indicator
9 Temperatuurgestuurdeventilatorsnelheid-indicator

Oscillatieknop
Ventilatorsnelheid-knop
Minknop
4 Timerknop

Aan-/uitknop
6 Temperatuurgestuurdeventilatorsnelheid-knop
Plusknop

4.3. Aanzetten en uitzetten van het apparaat

Controleer voordat het apparaat gebruikt worden of:

• Het apparaat volgens de voorschriften en de veiligheidsinstrumentes is geinstalleerd.

Gebruik het apparaat Niet voordat het volgens de instructies is geinstalleerd!

• Het apparaat geen beschadigingen of gebreken vertoont.

• Het te gebruiken stopcontact de spanning afgoeff die op het typeplaatje van het apparatusaat staat (220-240 V; 50/60 Hz).

• Steek de stekker van het apparaat in het stopcontact. Het apparaat maakt een pieptoon.

• Druk op de aan-/uitknop om het apparaat in te schakelen.

4.4. Het apparaat gebruiken

De functies uit onderstaande tabel konnen met zowel het bedieningspaneel als met de afstandsbediening worden geselecteerd.

Bedieningspaneel

KNOP BESCHRIJING
	Druk op de aan-/uitknop om het apparaat in of uit te schakelen.
OSC	De oscillatiehoek kan worden aangepast door herhaaldelijk op de oscillatieknop te drukken. De hoeken 60°, 90° en 120° worden achtereenvolgens geselecteerd, metCUSpenzoen van het uitschakelen van de oscillatie (60°→uit→90°→uit→120°→uit→60°enzovoorts). De geselecteerde hoek wordt weergegeven als volgt op het display weergeven: •60° •70° •120°
SPEED	•Drukt op de ventilatorsnelheid-knop om de ventilatorsnelheid aan te passen. •Houd de ventilatorsnelheid-knop lang ingedrukt om het type wind aan te passen (normale wind→zachte wind→slapstand wind→normale wind enzovoorts).
TURBO	•Drukt op de hoge-ventilatorsnelheid-knop om de hoge ventilatorsnelheid in-of uit te schakelen. •Houd de hoge-ventilatorsnelheid-knop om de temperatuurgestuurdene-ventilatorsnelheid in-of uit te schakelen.
8	De cijfers op het display weergeveen de huidige geselecteerde ventilatorsnelheid, variërend van 1 tot 9. Als het apparaat is ingesteld op de normale wind of zachte wind, worden er geen indicator weergeven op het display.
	De hoge-ventilatorsnelheid-indicator wordt weergeven op het display wanner de hoge ventilatorsnelheid is ingeschakeld. Verder worden er op het display H weergeven inplaats van een cijfer.
	De sloapstand-indicator wordt weergeven op het display wanner de sloapstandwind is ingeschakeld. In de sloapstand is het apparaat stiller dan bij de andere wind typen.

KNOP BESCHRIJVING

De temperatuurgestuurdere-ventilatorsnelheid-indicator worden weergeven op het display wonneer de ventilatorsnelheid worden aangepast op basis van de omgevingstemperatuur. Deze functie kan de ventilatorsnelheid intelligent aanpassen op basis van veranderingen in de omgevingstemperatuur.

De timer-indicator worden weergeven op het display wanner de timer is ingeschakeld. De timer kan alleen in- of uitgeschakeld worden met de afstandsbediening.

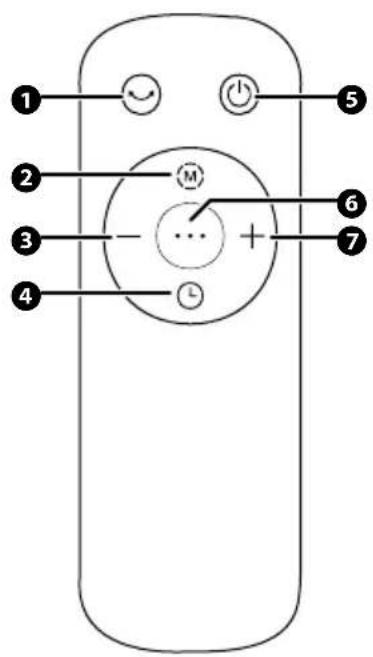

Afstandsbediening

KNOP BESCHRIJVING
	Druk op de aan-/uitknop om het apparaat in of uit te schakelen.
M	Druk op de ventilatorsnelheidknop om de ventilatorsnelheid in te stellen. Het display weergeeft de huidige ventilatorsnelheid.
+ -	Druk op de plus- of minknop om de ventilatorsnelheid aan te passen.
	Druk op de oscillatieknop om het apparaat automatisch van links maar rechts te lately bewegen of om de oscillatie uit te schakelen.
...	Druk op de temperatuurgestuurde-ventilatorsnelheid-knop om de temperatuurgestuurde-ventilatorsnelheid in- of uit te schakelen.
L	1. Houd de timerknop 3 seconden lang ingedrukt om de timer in te stellen. Het display weergeeft Oh. 2. Druk op de min- of plusknop om het aantal uur aan te passen in stappen van=ein uur. Wacht 3 seconden om de timertijd te bevestigen. Stel de timertijd in op 0 uur om de timer uit te schakelen.

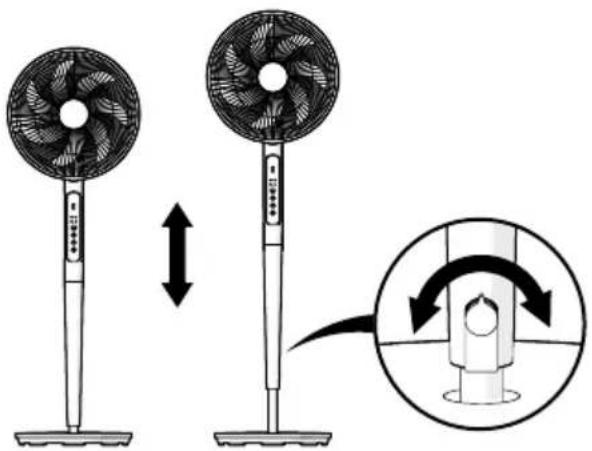

De hoogte van het apparatus instellen

De hoogte van het apparaat kan worden aangepast door de ventilatormotor met statief te verstellen.

1. Haql de stekker uij het stopcontact.
2. Dragai de verstelknop een beetie los.
3. Stel de hoogte van het apparagt in.
4. Houd het apparaat in de gewenste stand en draai de verstelknop vast.

5. Reiniging en onderhoud

5.1. Belangrijke informatatie

Voer de reiniging en het onderhoud zoals aangegevenuit. Hierdoor wordt de levensduur van het apparaat verlengd en za het probleemloos blijven functioneren.

WAARSCHUWING!

ELEKTROCUTIEGEVAAR DOOR KORTSLUITING.

• Zet voor de reiniging en het onderhoud het apparaat uit met de aan/uit-knop en neem de stekker uit het stopcontact. Zorg ervoor dat de stekker Niet per ongeluk in het stopcontact gestoken worden fiidens de werkzaghemeden.
• Spuih het apparaat nooit af en zorg ervoor dat geen water het apparaat binnendringt.
• Reiniging en onderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.

Risico op schade aan het apparaat. Gebruik nooit agressieve reinigingsmiddelen, benzine, wasmiddelen, chemisch geimpregneerde doekjes of andere reinigingsoplossingen. Deze können de behuizing en het apparaat beschadigen.

5.2. Reiniging van de behuizing

1. Druk op de aan-/uitknop om het apparaat uit te schakelen.
2. Haal de stekker uithetstopcontact.
3. Gebruik een zachte, vochtige doek om de behuizing schoon te vegen.
4. Droog het apparaat na met een zachte doek.

5.3. Grondige reiniging

Afhankelijk van de mate van gebruik en de gebruiksomgeving kan het voorkomen dat stof en ander vuil in de luchtin- en uitlaatterecht is gekomen. In dat geval is een grondigere reiniging noodzakelijk.

1. Druk op de aan-/uitknop om het apparaat uit te schakelen.
2. Haal de stekker uithetstopcontact.
3. Draai de schroef uit de beschemkap los met een schroevendraaier.
4. Maak de beschemkapclip los van deijkenste beschemkap en verwijder de voorste beschemkap.
5. Houd het ventilatorblad vast en draai de bladmoer met de klok mee los van de ventilatormotoras.
6. Verwijder de bladmoer en het ventilatorblad van de ventilatormotoras.
7. Gebruik een zachte, vochtige doek om het ventilatorblad en de beschermkappen schoon te vegen.
8. Droog het ventilatorblad en de beschermkappen na met een zachte doek.
9. Volg de stappen in het hoofdstuk 3.3.Installatie van het apparaat om het apparaat terug in elkaar te zetten.

5.4. Vervangen van de batterij in de afstandsbediening

LET!O

Risico op schade aan het apparaat. Let bij het inleggen van de batterijen op juiste polariteit. De orientatie van de pluspool (+) en minpool (-) van de batterij moet overeenkomen met de + en - op het batterijvak.

Risico op schade aan het apparaat. Gebruik alleen AAA-batterijen in de afstandsbediening. Gebruik geen andere batterijen.

1. Houd de afstandsbediening zodanig dat de knoppen maar beneden wijzen.
2. Schuif de batterijklep maar,achter.
3. Verwijder de oude batterijen.
4. Plaats de neue batterijen in de uitsparing van het batterijvak.
5. Schuif de batterijklep terug in de afstandsbediening.

6. Storingen en oplossingen

PROBLEEM OORZAAK OPLOSSING
Het apparaat start nicht wonneer de aan-/ uitknop worden ingedrukt.	Het apparaat krijgt geen stroom.	Controler of de stekker in het stopcontact zit en of de kabel of stekker nicht beschadigd is.
		Controler of de aardlekschakelaar ingeschakeld is.
		Controler of er geen stroomstoring is.
	De batterij in de afstandsbediening is leeg.	Vervang de batterij van de afstandsbediening. Zie het hoofdstuk 5.4.Vervangen van de batterij in de afstandsbediening voormeer informatie.
	Er is een stop doorgeslagen in de meterkast.	1. Haal de stekker van het apparaatuit het stopcontact.2. Controler de stoppen in de meterkast. Blijft het probleem zich voordoen, neem dan contact op met de klantenservice.
Het apparaat stopt automatisch.	Het apparaat is automatisch uitgeschakeld door de instelling van de timer.	Druk op de aan-/uitknop om het apparaatweer in te schakelen.
PROBLEM OORZAAK OPLOSSING
Er kommt een stinkende geur uit het apparaat.	Het ventilatorblad en/of de beschermkappen zijn stoffig of vuil.	Reinig het apparaat volgens de instructies in het hoofdstuk 5.Reiniging en onderhoud.
Het apparaat produeert lawaai.	De ondergrond waar het apparaat op staat, is Niet stevig, vlak of horizontaal.	Verplaats het apparaat maar een plek met een stevige, vlakke en horizontale ondergrond.

7. Buiten gebruik stellen

LET!O

Risico op schade aan het apparaat. Zet geen zware voorwerpen op het apparaat. Dit kan verrormingen en schade aan het apparaat veroorzaken.

Wanner het apparaat voor langere tijd worden opgeborgen,要去en de volgende maatregelen genomen worden:

1. Druk op de aan-/uitknop om het apparaat UIT te schakelen.
2. Haal de stekker uithetstopcontact.
3. Reinig het apparaat volgens de instructies in het hoofdstuk 5.Reiniging en onderhoud.
4. Verwijder de batterijuit de afstandsbediening volgens de instructies in het hoofdstuk 5.4.Vervangen van de batterij in de afstandsbediening.
5. Verpak het apparaat in de originele verpakking of in een plastic zak en zet het op een droge plaat.

8. Afvalverwijdering

8.1. Verwijdering van het apparaat als afval

Deze marketing geeft aan dat dit product in de—hele EU zich mag worden meegegeven met het huishoudelijk afval. Om schade aan het milieu of de volksbezondheid ten gevolge van ongecontroleerd afval te voorkomen,要去 het op verantwoorde wijze worden verwerkt zodate grondstoffenduurzaam+kunnen worden hergebruikt.Maak gebruik van de bestaande inzamelsystemen of neem contact op met de winkel waar u het product heeft gekocht,als u het gebruekte product wilt wegdoen.Daar wordt het product op milieuvriendelijk wijze gerecycled.

8.2. Verwijdering van het verpakkingsmateriaal als afval

Voer het verpakkingsmaterial af via uwplaatselijke recyclingfacilititeit. Door het verpakkingsmaterial en verpakkingsafval op de juiste manier te verwijderen, helpt u möglich risico voor het milieu en de volksbezondheid te voorkomen.

8.3. Verwijdering van de batterijen als afval

Het apparaat bevat batterijen. Batterijen mogen nicht met het gewone huisvuil afgevoerd worden. De batterijen konnen giftige stoffen bevatten en+zijn onderhevig aan specifieke regelgeving. Lever batterijen altijd in bij een waarvoor bestemd inzamelpunt.

Table of content

Foreword

34

1. Safety 36
