GEBRUIKSAANWIJZING Alpha 2 Möhlenhoff

1.1 Gebruikte signaalwoorden en waarschuwingsaanwijzingen 63
1.2 Doelgericht gebruik....63
1.3 Algemene veiligheidsaanwijzingen 63
1.4 Persoonlijke voorwaarden 64
1.5 Beperkingen voor de bediening....64
1.6 Conformiteit 64

2 Uitvoeringen....65

2.1 Leveringsomvang 65
2.2 Aanduidingen en bedieningselementen....65
2.3 Aansluitingen 66
2.4 Technische gegevens....67

3 Installatie....68

3.1 Montage....68
3.2 Elektrische aansluiting....68
3.2.1 Extern Change Over-signaal....69
3.2.3 Pomp/ketel 24 V....69
3.2.2 Pomp/ketel 230 V....69
3.2.4 Optionele vochtigheidssensoren 69
3.2.5 Pilot-functie voor Change Over verwarmen/koelen 70
3.2.7 Systeem BUS 70
3.2.6 Aansluiting externe schakelklok....70
3.2.8 Gebruik van een veiligheidstemperatuurbegrenzer....71
3.2.9 Aansluiting Ethernetvarianten....71

4 Inbedrijfstelling....72

4.1 Eerste inbedrijfstelling 72
4.2 Basisstations met elkaar verbinden (Pairing) / van elkaar scheiden 72
4.2 Basisstations met elkaar verbinden (Pairing) / van elkaar scheiden (verv.) .....73
4.3 Kamerbedieningstoestel aan een verwarmingszone toevoegen (pairing)....73
4.4 Radiotest uitvoeren 73
4.5 Systeemconfiguratie....74
4.5.1 Systeemconfiguratie met microSD kaart 74
4.5.2 Configuratie met kamerbedieningstoestel Funk Display ....74
4.6 Werkingsinstellingen opnieuw instellen 76

5 Beveiligingsfuncties en noodbedrijf 77

5.1 Beveiligingsfuncties....77
5.1.1 Pompenbeveiligingsfunctie....77
5.1.2 Ventielbeveiligingsfunctie 77
5.1.3 Vorstbeschermingsfunctie 77
5.1.4 Dauwpuntbewaking....77
5.1.5 Veiligheidstemperatuurbegrenzer 77
5.2 Noodbedrijf....77

6 Probleemverhelping en reiniging 78

6.1 Foutaanduidingen en -verhelping....78
6.2 Zekering vervangen....79
6.3 Reiniging....79

7 Buitenbedrijfstelling 80

7.1 Buitenbedrijfstelling 80
7.2 Afvalverwerking 80

1 Veiligheid

1.1 Gebruikte signaalwoorden en waarschuwingsaanwijzingen

Volgende symbolen tonen u, dat

een handeling dient te gebeuren
√ een voorwaarde vervuld dient te zijn.

Waarschuwing

Levensgevaar door elektrische spanning.

Voor elektrische spanning wordt door het hiernaast staande symbool gewaarschuwd.

Waarschuwingsaanwijzingen zijn afgelijnd door horizontale lijnen.

1.2 Doelgericht gebruik

De basisstations Funk 24 V en 230 V van het type BSF x0xx2-xx dienen voor

√ de opbouw van een ruimteregeling (naregeling) met tot 12 zones (afhankelijk van het gebruikte type) voor verwarmings- en koelsystemen,
√ de aansluiting van tot 18 stelaandrijvingen en 12 kamerbedieningstoestellen (afhankelijk van het gebruikte type, een pomp) een CO-signaalgever, een vochtigheidssensor met potentiaalvrij contact alsook een externe schakelklok.
√ de plaatselijke vaste installatie.

Elk ander gebruik geldt als niet doelgericht, waarvoor de fabrikant geen aansprakelijkheid aanvaardt.

Wijzigingen en ombouw zijn uitdrukkelijk verboden en leiden tot gevaren, waarvoor de fabrikant geen aansprakelijkheid aanvaardt.

1.3 Algemene veiligheidsaanwijzingen

Waarschuwing

Levensgevaar door elektrische spanning

Basisstation staat onder spanning.

Voor het openen steeds van het stroomnet scheiden en beveiligen tegen onvoorzien opnieuw inschakelen.
Aan pomp- en ketelcontact aanwezige externe spanningen uitschakelen en beveiligen tegen per ongeluk opnieuw inschakelen.

Noodgeval

In noodgeval spanningsvrij schakelen.

Bewaar de handleiding en geef ze verder aan de volgende gebruiker.

1.4 Persoonlijke voorwaarden

Gemachtigde vaklui

De elektrische installaties dienen uitgevoerd te worden volgens de huidige VDE voorschriften alsook de voorschriften van uw plaatselijke EVU. Deze handleiding veronderstelt vakkennis, die overeenstemt met het door de overheid erkende afsluiting van een opleiding in één van de volgende beroepen:

√ monteur van elektrische installaties of elektricien

overeenstemmend met de in de Bondsrepubliek Duitsland officieel vermelde beroepsomschrijvingen alsook de vergelijkbare beroepsopleidingen in de Europese Gemeenschap.

1.5 Beperkingen voor de bediening

Dit toestel is niet bestemd om gebruikt te worden door personen (inclusief kinderen) met beperkte fysische, sensorische of geestelijke vaardigheden of gebrekkige ervaring en/of gebrekkige kennis, tenzij hierop wordt toegezien door een voor hun veiligheid verantwoordelijke persoon of na het verkrijgen van aanwijzingen over hoe het toestel te gebruiken.

Op kinderen dient toegezien te worden, om zich ervan te verzekeren, dat zij niet met het toestel spelen.

1.6 Conformiteit

Dit product is gekenmerkt met het EG-kenmerk en stemt hierdoor overeen met vereisten uit de richtlijnen:

√ 2004/108/EG met wijzigingen „Richtlijn van de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit“
2006/95/EG met wijzigingen „Richtlijn van de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen“
√ „Wet inzake radioapparatuur en telecommunicatie-eindapparatuur (FTEG) en Richtlijn 1999/5/EG (R&TTE)“

Voor de volledige installatie kunnen verder reikende beschermingsvereisten bestaan, voor het naleven hiervan is de installateur verantwoordelijk.

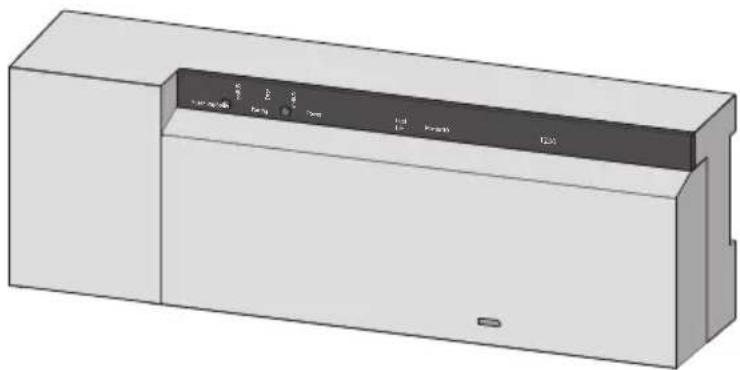

2 Uitvoeringen

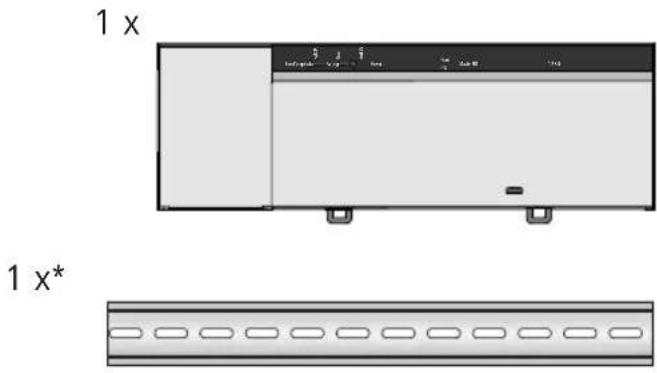

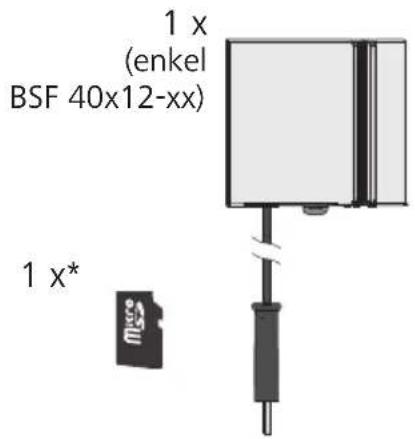

2.1 Leveringsomvang

1 x (enkel BSF 40x12-xx) 1 x* msg

1 x 1 x*

* optioneel

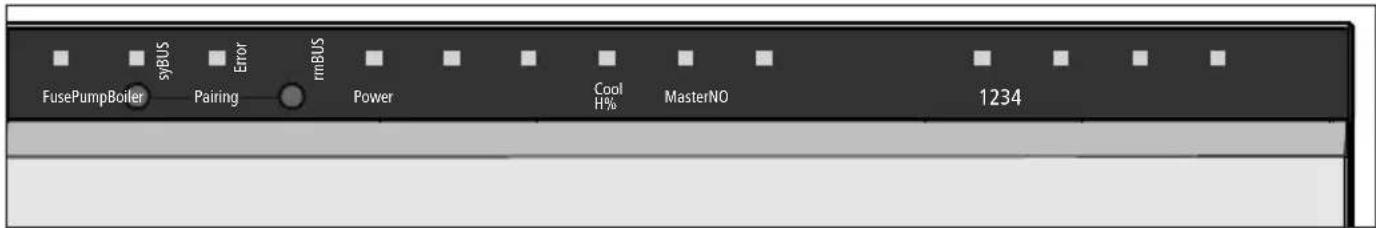

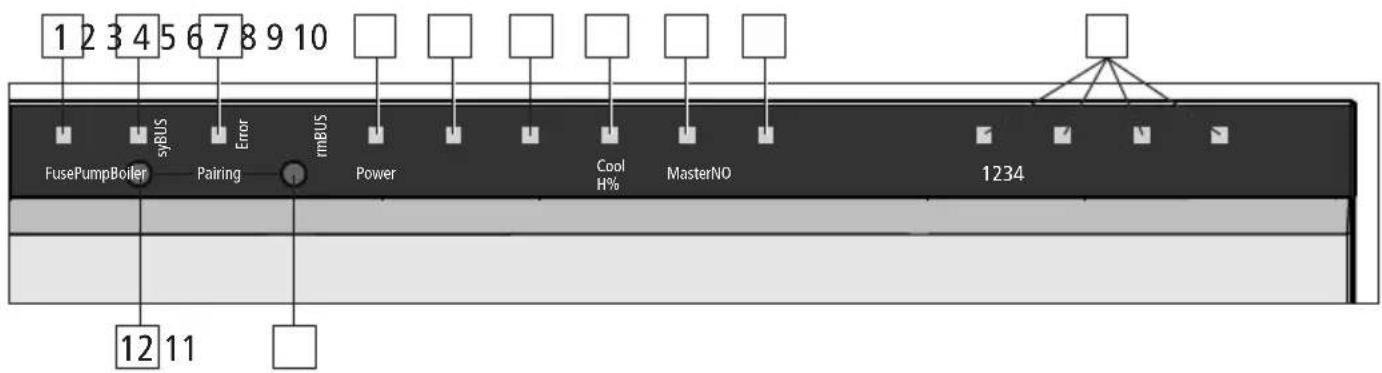

2.2 Aanduidingen en bedieningselementen

1 2 3 4 5 6 7 8 9 10 FusePumpBoiler SyBUS Pairing Error rmBUS Power Cool MasterNO 1234 12 11

Nr.	Name	LED	Functie
1 Fuse		Rood Licht op bij defect van de zekering
2	syBUS	Geel	Toont activiteit van de syBUS, begint bij schrijven op microSD-card te knipperen
3	Error	Rood	Licht op: Veiligheidstemperatuurbegrenzer actief
4	Power	Groen	Licht op: Basisstation is werkensklaar
5 Pump		Groen Licht op: Pompensturing actief
6	Boiler	Groen	Licht op bij actieve ketelaansturing bij gebruik van het boilerrelais voor de ketelsturing.
7 Cool H% Blauw		Licht op: Koelbedrijf actiefKnippert: Condensatie vastgesteld
8 Master		Geel Licht op: Basisstation is als Master geconfigureerdKnippert: Basisstation is als Slave geconfigureerd
9 NO		Geel Licht op: Installatie is voor NO-aandrijving (stroomloos-open) geparametreerd.
10 Verwarmings-zones 1 – x		Groen	Toont overeenkomstige activiteit van de verwarmings-/koelzones
11 rmBUS toets -		Bedieningstoets voor rmBUS-functionaliteit
12 syBUS toets -		Bedieningstoets voor syBUS-functionaliteit

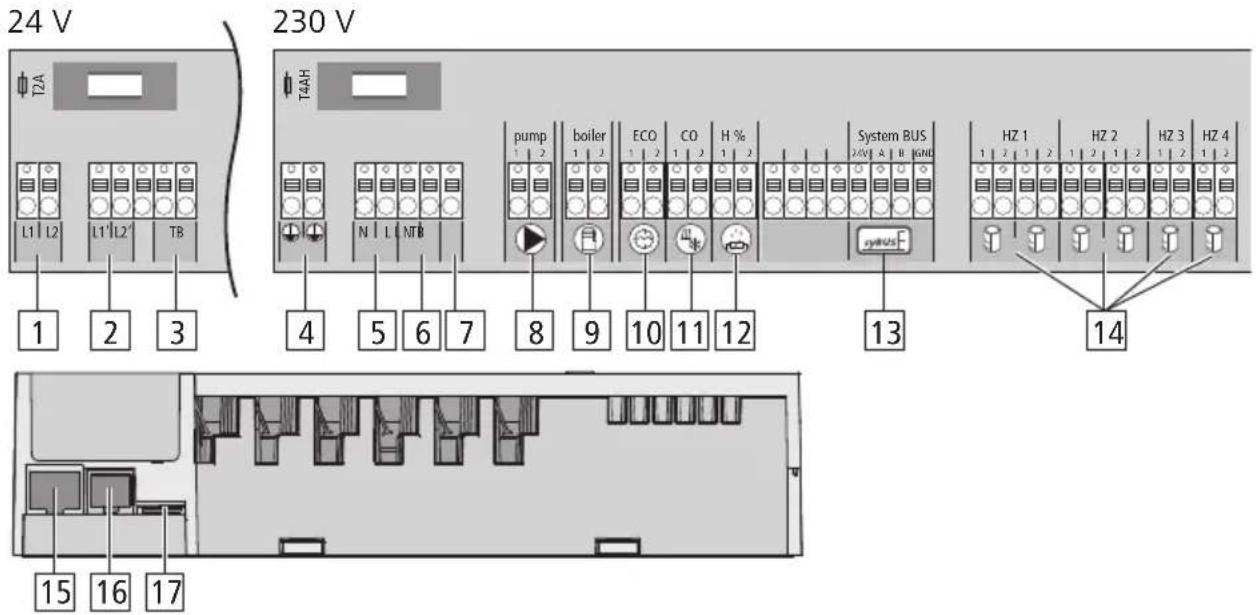

2.3 Aansluitingen

24 V 230 V T2A L1 L2 L1' L2' TB 1 2 3 4 5 6 7 8 9 10 11 12 pump boiler ECO CO H % System BUS HZ 1 HZ 2 HZ 3 HZ 4 1 2 1 2 1 2 1 2 13 14 15 16 17

No.	Aansluiting Functie
1	Nettrafo Enkel 24-V-versie: Aansluiting voor systeemtrafo
2	Uitgang 24 V	Enkel 24-V-versie: Uitgang voor de voeding van bv. een veilig-heidstemperatuurbegrenzer (externe toelevering)
3/7	Temperatuurbegrenzer	Aansluiting voor externe toegeleverde temperatuurbegrenzer terbeveiliging van gevoelige oppervlakken (optioneel)
4	Beschermingsleiders 1 en 2	Enkel 230-V-versie: Aansluitingen voor de aarding
5	Stroomnetaansluiting N/L	Enkel 230-V-versie: Aansluiting voor de netstroom
6	Uitgang 230 V	Enkel 230-V-versie: Optionele voorziening voor directe elektrischevoeding van de pomp
8	Pomp Aansluiting voor aansturing van de pomp
9	Ketel Aansluiting voor aansturing van de ketel resp. uitgang voor CO Pilot-functie
10	ECO Potentiaalvrije ingang voor aansluiting van een externe schakelklok
11	Change Over Potentiaalvrije ingang (volgens SELV) voor extern Change Over-signaal
12	Dauwpuntsensor Potentiaalvrije ingang (volgens SELV) voor dauwpuntsensor
13	syBUS Verbindt meerdere basisstations voor onderlinge uitwisseling vanglobale systeemparameters.
14	Stelaandrijvingen 6 tot 18 Aansluitingen voor thermische stelaandrijvingen
15	RJ45-aansluiting (optioneel) Ethernet-interface naar integratie van het basisstation in het thuis-netwerk
16	RJ12-aansluiting Aansluiting voor actieve antenne
17	microSD-kaartenslot Maakt het inlezen van firmware-updates en individuele systeemin-stellingen mogelijk.

BSF20102-04

BSF20202-04

BSF20102-08

BSF20202-08

BSF20102-12

BSF20202-12

BSF40112-04

BSF40212-04

BSF40112-08

BSF40212-08

BSF40112-12

BSF40212-12

Ethernet

-x-x-x-x-x-x

Aantal verwarmingszones

48124812

Aantal aandrijvingen

2x2+2x14x2+4x1

6x2+6x12x2+2x1

4x2+4x16x2+6x1

Max. nominale belasting van alle aandrijvingen

24 W

Schakelverm. per verw. zone

max. 1 A

Bedrijfsspanning

230 V/±15%/50 Hz 24 V/±20%/50 Hz

Stroomnetaansluiting

Klemmen NYM-aansluiting 3 x 1,5 mm2 Systeemtrafo met stroomnetstekker

Vermogensopn.(zonder pomp)

50 W 50 W (door systeemtrafo begrensd)

Vermogensopn. in vrijloop/met trafo

1,5 W 2,4

W 1,5 W

2,4 W 1,5

W 2,4 W

0,3 W/0,6 W

1,1 W/1,4 W

0,3 W/0,6 W

1,1 W/1,4 W

0,3 W/0,6 W

1,1 W/1,4 W

Beschermingsklasse

II

Beschermingsgraad/Overspanningscat.

IP20 / III

Zekering

5 x 20 mm, T4AH 5 x 20 mm, T2A

Omgevingstemp.

0°C - 60°C

Opslagtemperatuur

-25°C tot +70°C

Luchtvochtigheid

5 - 80% niet condenserend

Afmetingen

225 x 52 x 75 mm 290 x 52 x 75 mm 355x 52 x 75 mm 305 x 52 x 75 mm 370 x 52 x 75 mm 435 x 52 x 75 mm

Materiaal

PC+ABS

Regelnauwkeurigheid tov wenswaarde:

±1 K

Regelschomme-lingen

±0,2 K

Modulatie FSK

Zendfrequentie

868 MHz, bidirectioneel

Reikwijdte 25 m binnenin gebouwen / 250 m buiten

Zendvermogen

max. 10 mW

3 Installatie

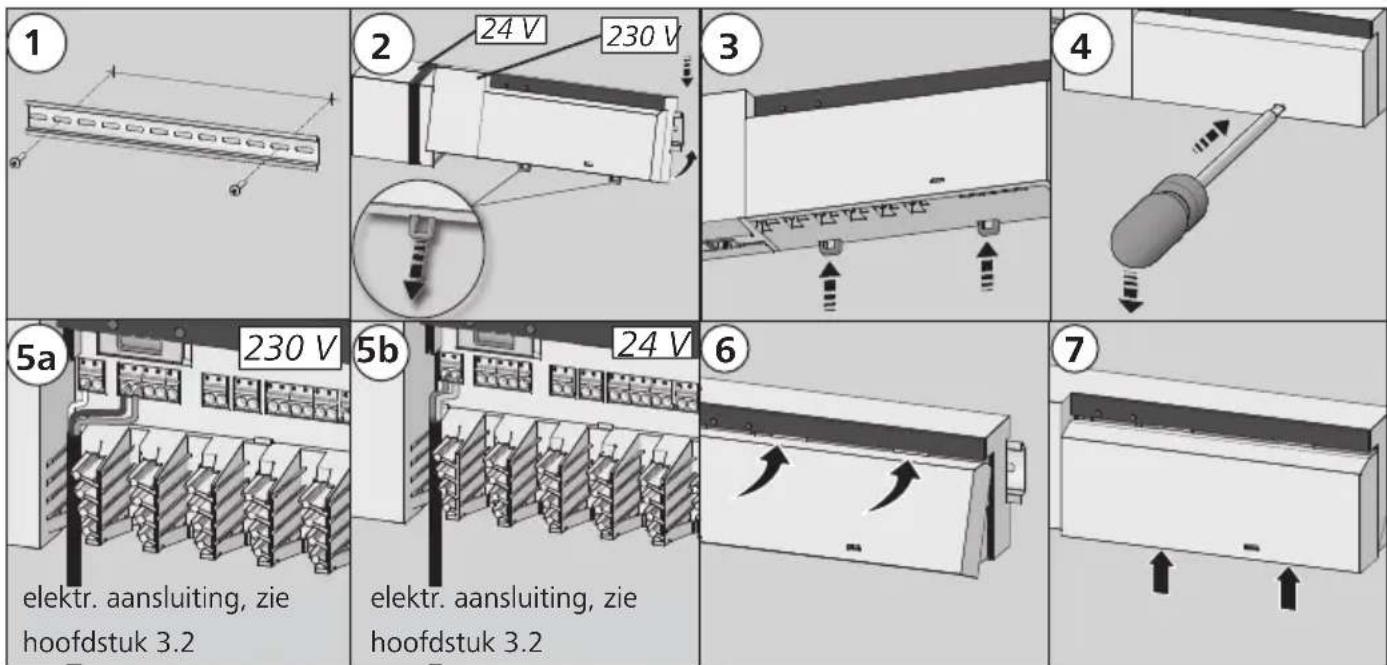

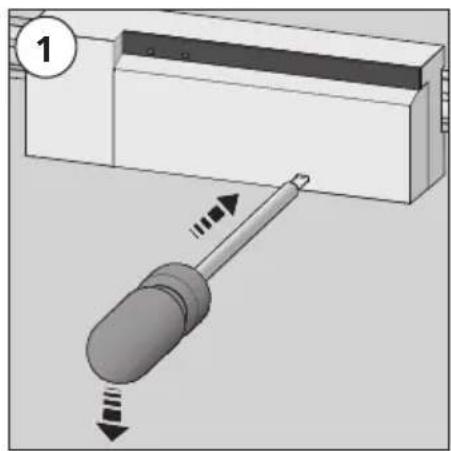

3.1 Montage

Waarschuwing

Levensgevaar door elektrische spanning

Alle installatiewerkzaamheden dienen uitgevoerd te worden in spanningsvrije toestand.

3.2 Elektrische aansluiting

Waarschuwing

Levensgevaar door elektrische spanning

Alle installatiewerkzaamheden dienen uitgevoerd te worden in spanningsvrije toestand.

De bedrading van een regeling voor naregelingen hangt af van individuele factoren en dient zorgvuldig gepland en gerealiseerd te worden door de installateur. Voor de stekker-/klemaansluitingen zijn volgende doorsneden bruikbaar:

√ massieve leiding: 0,5 - 1,5 mm²
√ flexibele leiding: 1,0 – 1,5 mm²
√ Leidingsuiteinden 8 - 9 mm isolatie strippen
√ Leidingen van de aandrijvingen kunnen met de in de fabriek gemonteerde isolatie kabelschoenen gebruikt worden.

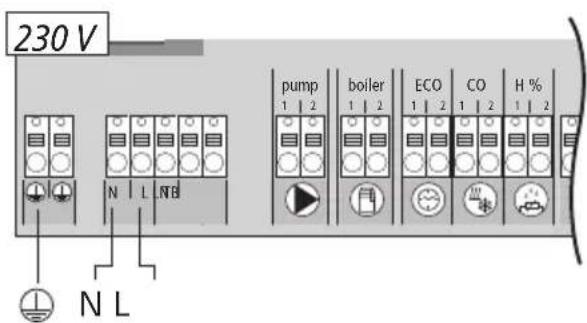

Aanwijzing: Bij de 230 V-variante kan de stroomvoorziening via één van de beide N- en L-klemmenparen gebeuren.

230 V N L NB pump boiler ECO CO H % 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2

Bij gebruik van een extern Change Over signaal schakelt de volledige installatie overeenkomstig dit signaal om tussen verwarmen en koelen.

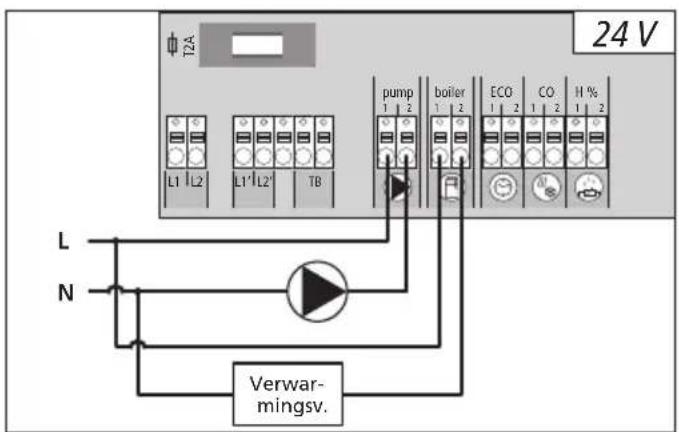

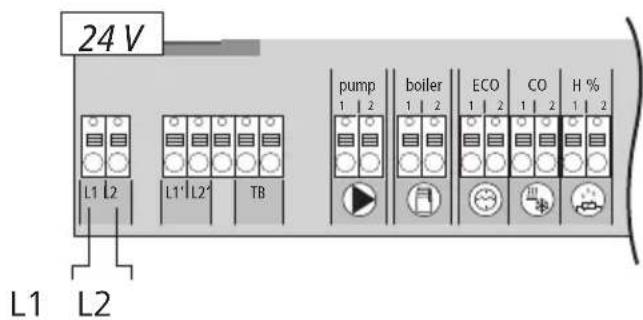

3.2.3 Pomp/ketel 24 V

TZA 24 V L1 L2 L1' L2 TB pump boiler ECO CO H % 1 2 1 2 1 2 1 2 L N Verwar- mingsv.

De aansluiting boiler (ketel) maakt de sturing van een verwarmingstoestel mogelijk. Bijkomend kan een pomp direct gestuurd worden.

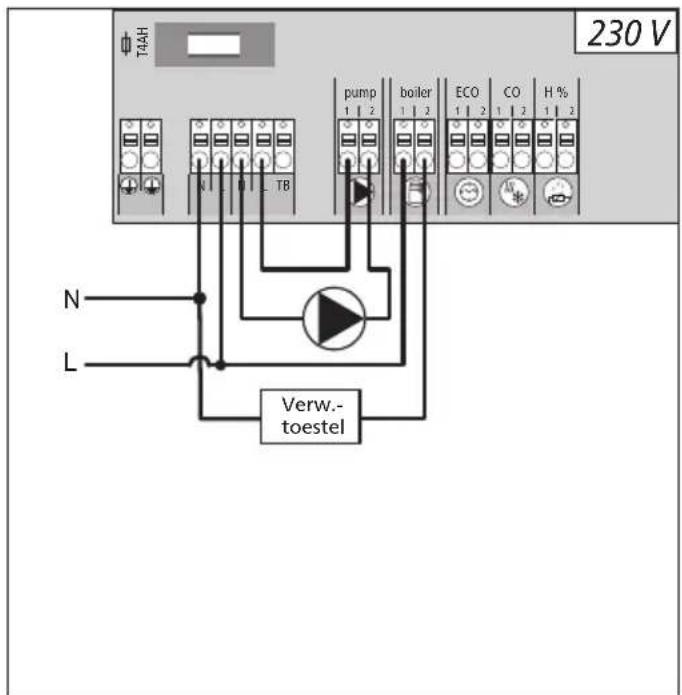

3.2.2 Pomp/ketel 230 V3.2.1 Extern Chang

T44H 230 V N L PB pump boiler ECO CO H % Verw.- toestel

De aansluiting boiler (ketel) maakt de sturing van een verwarmingstoestel mogelijk. Bijkomend kan een pomp direct gevoed en gestuurd worden.

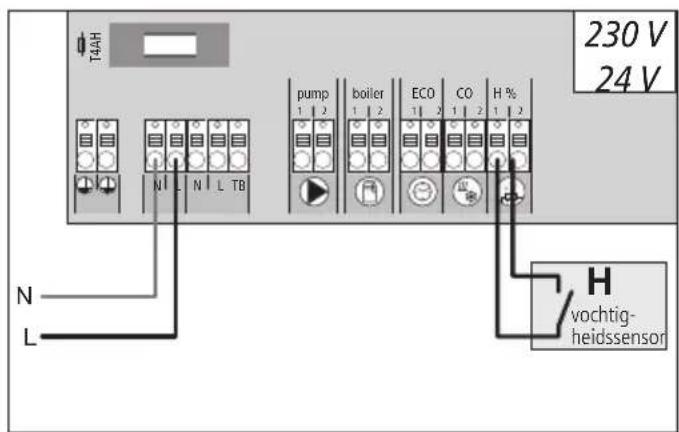

3.2.4 Optionele vochtigheidssensoren

T4AH N L N L TB pump boiler ECO CO H % 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2

Vochtigheidssensoren (externe toelevering) dienen als beveiliging tegen dauwvorming in modus koelen.

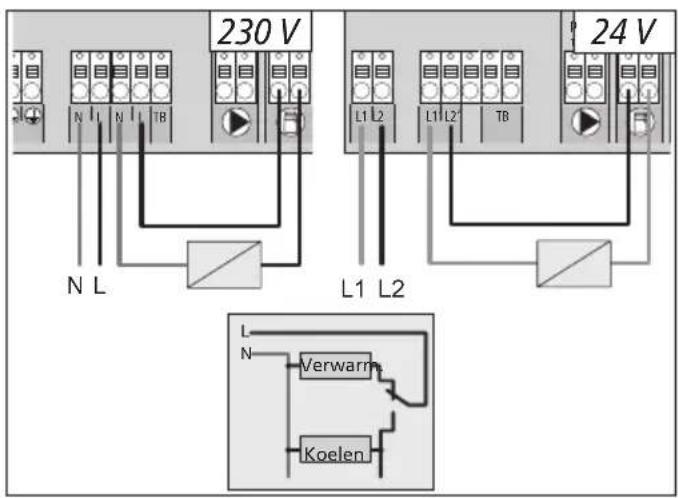

3.2.5 Pilot-functie voor Change Over verwarmen/koelen

Staat geen extern Change Over-signaal ter beschikking, kan de interne Pilot-functie van het basisstation voor de omschakeling van de volledige installatie tussen de bedrijfsmodi verwarmen en koelen gebruikt worden. Hierbij wordt een door het basisstation voor de omschakeling toegepast relais gebruikt.

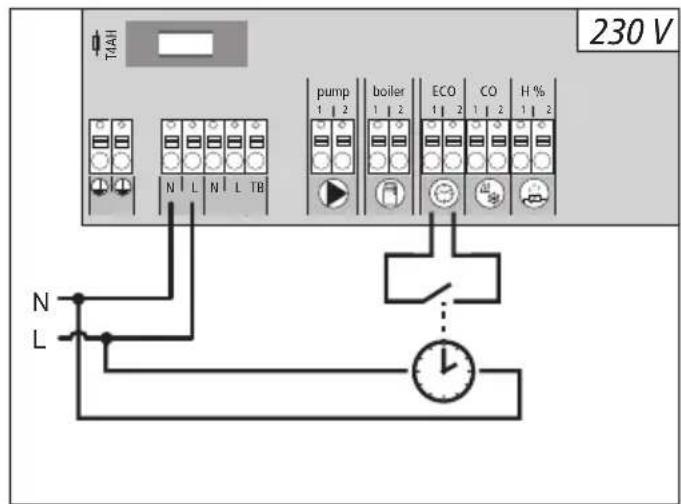

3.2.6 Aansluiting externe schakel-klok

230 V T1AH N L N L TB pump boiler ECO CO H % 1 2 1 2 1 2 1 2 N L

Het basisstation beschikt over een ECO-ingang voor de aansluiting van een externe schakelklok, wanneer de interne klok van het kamerbedieningstoestel Funk Display niet dient gebruikt te worden. Bij active-ring van de ingang door de schakelklok worden de verwarmingszones in nachtmodus geschakeld.

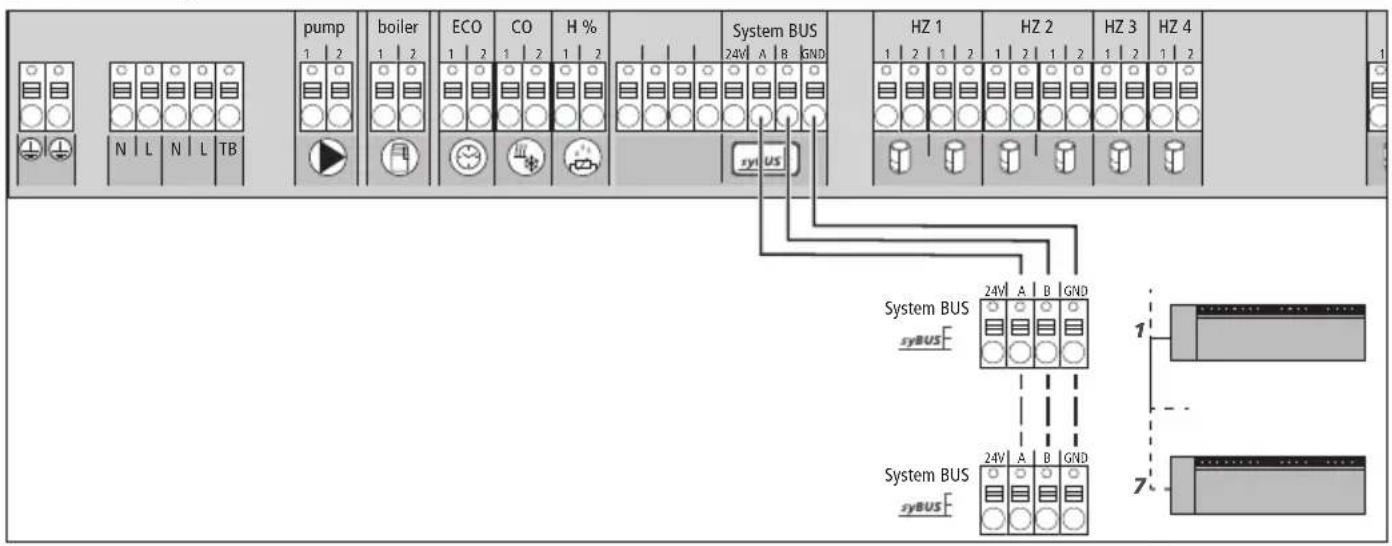

3.2.7 Systeem BUS

pump boiler ECO CO H % System BUS HZ 1 HZ 2 HZ 3 HZ 4 N L N L TB 24V A B GND SYBUS System BUS syBUS 24V A B GND System BUS syBUS 1 7

Voor de uitwisseling van de globale systeemparameters kunnen max. zeven basisstations via het systeem BUS (syBUS) met elkaar verbonden worden. Nadat de bekabeling ge- maakt is, dienen de basisstations met elkaar gepaird worden - zie hoofdstuk 4.2. Bij een kabeldiameter <6 mm dient de trekontlasting door de opdrachtgever voorzien te worden.

Aanwijzing! De basisstations kunnen ook draadloos met elkaar verbonden worden, zie hoofdstuk 4.2. Een mengen van beide varianten is mogelijk.

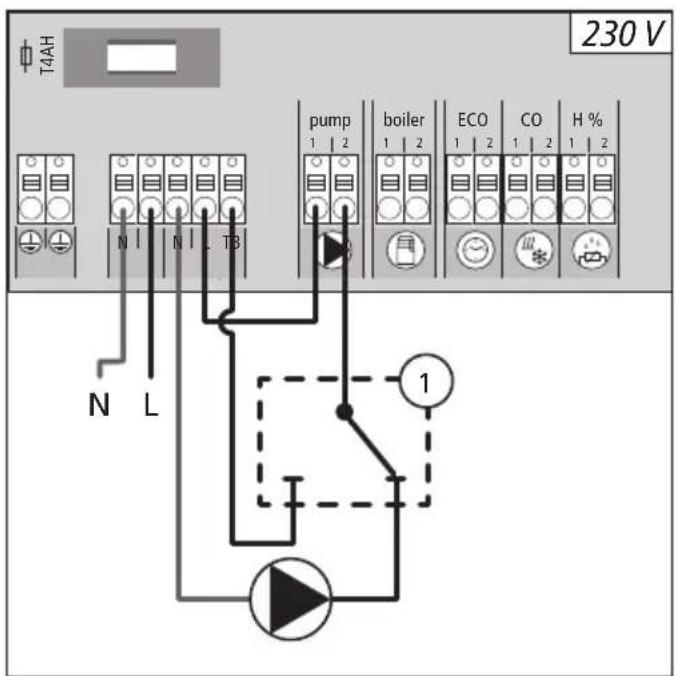

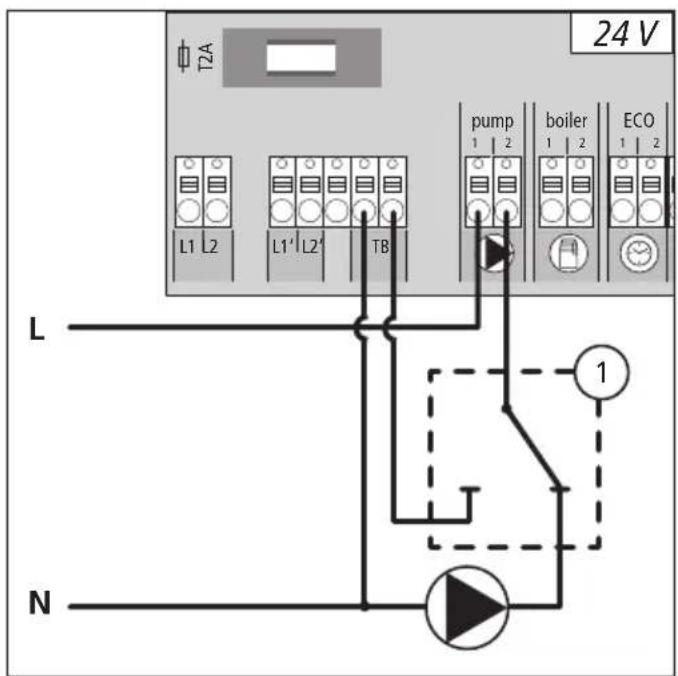

3.2.8 Gebruik van een veiligheidstemperatuurbegrenzer

T4AH 230 V N L TB pump 1 | 2 boiler 1 | 2 ECO 1 | 2 CO 1 | 2 H % N L 1

Aansluiting van een veiligheidstemperatuurbegrenzer (1), externe toelevering. Deze schakelt de pomp uit en schakelt de ingang TB in, wanneer te hoge voorlooptemperaturen van de vloerverwarming herkend worden. Wordt de TB-ingang ingeschakeld, dan laat het basisstation alle aandrijvingen automatisch dichtlopen.

3.2.9 Aansluiting Ethernetvarianten

De basisstations BSF xx2xx-xx beschikken over een RJ45 interface en een geïntegreerde Webserver voor de sturing en configuratie van het systeem met PC/laptop en via het Internet.

Basisstation met netwerkkabel in het home netwerk integreren of direct met de PC/laptop verbinden.

Instelling in het home netwerk:

Menu van de router (zie handboek van het overeenkomstige toestel) via de adresregel in de Webbrowser (Internet Explorer, Firefox, ...) oproepen.
➢ Overzicht van alle zich in het netwerk bevindende toestellen laten aangeven.
Een aanpassing van het MAC-adres (zie typeplaatje) uitvoeren om het aan het basisstation eigen IP-adres te achterhalen.
IP-adres van het basisstation noteren en in de adresregel van de Webbrowser invoeren om de Webinterface te openen.

Directe aansluiting aan PC/laptop:

Netwerkinstellingen in de PC/laptop oproepen en manueel het IP-adres 192.168.100.1 alsook het subnetmasker 255.255.0.0 toewijzen aan de PC.
➢ Door invoeren van het IP-adres 192.168.100.100 in de adresregel van de webbrowser is ingrijpen op de webinterface mogelijk.

Verdere informatie voor de instelling alsook de wereldwijde toegang tot het Internet vindt u onder www.ezr-home.de.

4 Inbedrijfstelling

4.1 Eerste inbedrijfstelling

In de eerste 30 minuten na het inschakelen van de netspanning bevindt het basisstation zich in de installatiemodus. In deze modus worden de streef- en reële temperaturen vergeleken, alle verdere functies zijn gedesactiveerd. Ligt de reële temperatuur onder de streeftemperatuur, wordt de aan het overeenkomstige kamerbedieningstoestel aangesloten uitgang aan het basisstation aangestuurd. Daardoor gebeurt de signalisatie aan het basisstation zonder vertraging, waardoor de verbinding tussen het kamerbedieningstoestel en de uitgang van het basisstation gecontroleerd kan worden.

Stroomnetspanning inschakelen

√ Het basisstation initialiseert gedurende 30 minuten de installatiemodus.

√ Is het basisstation voor NC-aandrijvingen geparametreerd, worden alle verwarmingszones gedurende 10 minuten aangestuurd, om de First-Open functie van NC-aandrijvingen te ontgrendelen.

√ De LED „Power“ (bedrijfsaanduiding) licht continue op.

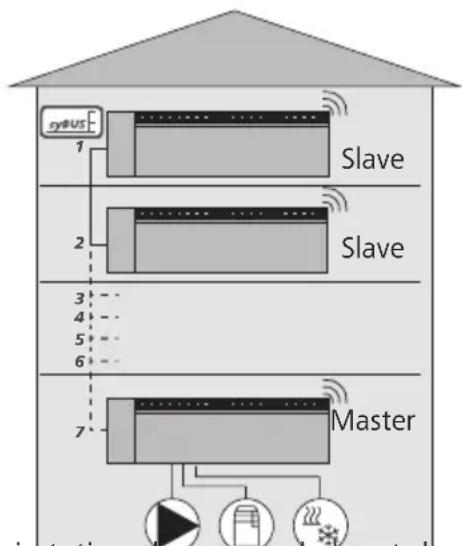

4.2 Basisstations met elkaar verbinden (Pairing) / van elkaar scheiden

Bij het gebruik van meerdere basisstations in één verwarmings- systeem kunnen tot zeven toestellen voor de uitwisseling van de globale systeemparameters draadloos of via systeembus (syBUS) met elkaar verbonden (Pairing) worden. Bij de draadloze verbi- ding dient op de draadloze reikwijdte van het basisstation gelet te worden. Zou de draadloze reikwijdte niet voldoende zijn, dient de verbinding met de syBUS te gebeuren. De communicatie gebeurt volgens het Master-/ Slave-principe. Aanvragen en statusmeldin- gen worden tussen de eenheden uitgewisseld. De mastereenheid stuart centraal de direct verbonden functies/componenten:

• CO in-/uitgang (bij geactiveerde Pilot-functie)
- Keteluitgang
- Pompenuitgang

Aanwijzing: Het basisstation, waaraan de componenten aange-
sloten zijn, dient als Master geconfigureerd te worden. Verdere basisstations kunnen enkel met de Master gepaird worden.

De pairing van de basisstations wordt als volgt uitgevoerd:

syBUS-toets van het basisstation, dat als Master geconfigureerd dient te worden gedurende 3 sec. indrukken, om de pairing-modus te starten.

√ De LED „syBUS“ knippert.

√ Pairing-modus is gedurende 3 minuten klaar, het pairing-signaal van een ander basisstation te ontvangen.
De syBUS-toets aan het basisstation dat als Slave geconfigureerd dient te worden, tweemaal na elkaar gedurende 1 sec indrukken, om deze met de Master te pairen.
√ Pairing-modus wordt zelfstandig verlaten zodra de handeling afgesloten is.

√ De LED „Master“ licht continue op aan het Master-basisstation.

√ De LED „Master“ knippert wanneer het basisstation als Slave geconfigureerd werd.

Voor het pairen van een extra basisstation de handeling herhalen.

4.2 Basisstations met elkaar verbinden (Pairing) / van elkaar scheiden (verv.)

Het scheiden van gepairde basisstations is als volgt mogelijk

syBUS-toets van het basisstation, waarbij de pairing opgeheven dient te worden, gedurende 3 sec. indrukken, om de pairing-modus te starten.
√ De LED „syBUS“ knippert.
syBUS-toets opnieuw indrukken en gedurende ca. 10 seconden ingedrukt houden.
√ Het basisstation start opnieuw en de LED „Master“ gaat uit.

4.3 Kamerbedieningstoestel aan een verwarmingszone toevoegen (pairing)

rmBUS-toets van het basisstation gedurende 3 sec. indrukken, om de pairing-modus te starten.
√ De LED „Verwarmingszone 1“ knippert.
➢ Door opnieuw, kortstondig indrukken de gewenste verwarmingszone selecteren.
√ Geselecteerde verwarmingszone is gedurende 3 minuten klaar, het pairing-signaal van een kamerbedieningstoestel te ontvangen.
- Pairing-functie aan het kamerbedieningstoestel activeren (zie handboek kamerbedieningstoestel).
√ Pairing-modus wordt verlaten, zodra een succesvolle toevoeging gebeurt.
√ De LED van de voordien geselecteerde verwarmingszone licht gedurende 1 min. op.
Voor de toevoeging van verdere kamerbedieningstoestellen handeling herhalen.

Tip Een kamerbedieningstoestel kan aan meerdere verwarmingszones toegevoegd worden. De toevoeging van meerdere kamerbedieningstoestellen aan één zone is niet mogelijk.

4.4 Radiotest uitvoeren

Met de radiotest kan de communicatie tussen het basisstation en het kamerbedieningstoestel getest worden. De radiotest dient vanaf de geplande montageplaats van het kamerbedieningstoestel uitgevoerd te worden.

√ Het basisstation mag zich niet in de pairing-modus bevinden.
De radiotest aan het kamerbedieningstoestel starten (zie handboek kamerbedieningstoestel).
√ De aan het kamerbedieningstoestel verbonden verwarmingszone wordt gedurende 1 minuut aangestuurd en hierdoor al naargelang de bedrijfstoestand in- of uitgeschakeld.
√ Gebeurt geen aansturing, zijn de ontvangstomstandigheden ongunstig. Ga als volgt te werk:
Wijzig, rekening houdend met de montagebepalingen van het kamerbedieningstoestel, de montagepositie, tot u een ontvangstsignaal krijgt of
gebruik het optionele accessoire „Actieve antenne“ of „Repeater“ voor de versterking van het radiosignaal. Voor de installatie zie het betreffende handboek.

4.5 Systeemconfiguratie

De configuratie van het basisstation gebeurt naar keuze via MicroSD kaart, de software-oppervlakken van de Ethernet-variante of de serviceniveaus van het kamerbedieningstoestel Funk Display.

4.5.1 Systeemconfiguratie met microSD kaart

Via de EZR Manager SD card onder www.ezr-home.de kunnen individuele instellingen gebeuren en per microSD-kaart in het basisstation overgedragen worden. Vanaf de softwareversie 01.70 herkent het basisstation microSD-kaarten >2 GB met de formaten FAT16 of FAT32.

Open www.ezr-home.de via de webbrowser van uw PC, selecteer EZR Manager SD Card en volg de aanwijzingen online.
De microSD-kaart met de geactualiseerde gegevens in het basisstation steken.
De overdrachthandeling start automatisch en kopieert de geactualiseerde gegevens in het basisstation.
Gedurende de overdrachthandeling knippert de LED „syBUS“.
Bij succesvolle gegevensoverdracht gaat de LED „syBUS“ uit.

4.5.2 Configuratie met kamerbedieningstoestel Funk Display

Het serviceniveau van het kamerbedieningstoestel Funk Display is beveiligd door een PIN-code en mag uitsluitend door gemachtigde vaklui gebruikt worden.

Opgelet! Foute configuraties leiden tot fouten en schade aan de installatie.

Draaiknop indrukken.
Menu „Serviceniveau“ selecteren en door indrukken activeren.

4-cijferige PIN (standaard: 1234) door draaien en indrukken invoeren.

Parameters (PAr) door opnieuw indrukken selecteren en nummercode van de gewenste parameter (zie volgende tabel) invoeren.

➢ Parameter volgens behoefte wijzigen en door indrukken bevestigen.

Nr.	Parameter Beschrijving Eenheid
010	Gebruikte verwarmingssysteem per	verwarmingszone instelbaar: vloerverwarming (FBH)standaard / FBH lage energie / radiator / convector passief / convector actief	FBH st.=0FBH NE=1RAD=2KON pas.=3KON act.=4
020	Verwarmings-/koelingsblokkeringen	Blokkeren van de schakeluitgangen afhankelijk van de geactiveerde bedrijfsmodus (verwarmen/koelen)	normaal=0Verwarmen blokkering=1Koelen blokke-ring=2
030	Bedieningsblokkering (kinderbeveiliging)	Opheffen van de bedieningsblokkering paswoordbeveiligd uitvoeren	Gedesactiveerd=0Geactiveerd=1

4.5.2 Configuratie met kamerbedieningstoestel Funk Display (verv.)

Nr.	Parameter Beschrijving Eenheid
031	Paswoord bedieningsblokkering PIN	vastleggen, wanneer par. 30 op geactiveerd geplaatst	0000..9999
040	Externe sensor aan het RBG aangesloten	Aanmelden van een bijk. sensor voor het opstelen van de vloertemperatuur (FBH), de kamertemperatuur of het dauwpunt	Geen sensor=0Dauwpuntsen.=1Temp FBH=2Temp kamer=3
060	Correctie reële waardemeting Opstei	len van de reële temperatuur met een correc-tiefactor voorzien	-2,0...+2,0 Kin 0,1-stappen
110	Werkrichting schakeluitgang Omschakeling	NC en NO aandrijvingen (enkel globaal)	NC=0 / NO=1
115	Gebruik verlaging ingang Omschakeling	tussen gebruik van ECO-ingang voor verlaging of de vakantiefunctie van het KBT.Via het kamerbedieningstoestel kan de vakantie-functie niet meer geactiveerd worden, wanneer deze parameter op 1 geplaatst werd.	ECO=0Vakantie=1
120	Eenheid temperatuuraanduiding Omstelling van de aanduiding tussen graden Celsius en graden Fahrenheit		°C=0°F=1
Configuratie pomp
130	Pompenuitgang	Sturing van een lokale (op verdeler) of globale (verwar-mingsinstallatie) circulatiepomp gebruiken.	lokaal=0globaal=1
131	Pompensoort Selectie van de gebruikte pomp:	Conventionele Pomp (KP)/ Hoogefficiënte-Pomp (HP)	K=0HP=1
132	Voorlooptijd van de pomp Tijdsduur die verloopt vanaf het tijdstip van een aanvraag van één van de schakeluitgangen tot het inschakelen van de pomp.		[min]
133	Nalooptijd van de pomp Tijdsduur de verloopt vanaf het tijdstip van het uitschakelen van de schakeluitgangen tot het uitscha-kelen van de pomp.		[min]
134	Werkrichting schakeluitgang Bij gebruik van het pompenrelais als stuuruitgang kan de werkrichting omgekeerd worden		normaal=0omgekeerd=1
135	Minimum looptijd De minimum looptijd geeft aan hoe lang de HP dient te lopen tot zij weer uitgeschakeld mag worden		[min]
136	Minimum stilstandtijd Hoogefficiënte pomp: De pomp mag enkel afge-schakeld worden wanneer een minimum stilstandtijd gewaarborgd kan worden.		[min]
Configuratie Change Over functionaliteit / ketelrelais
140	Functie relais ketel / CO-uitgang Selectie of de schakeluitgang voor de aansturing van een pompenrelais of als CO-pilot moet dienen		Boiler=0CO-pilot=1
141	Voorlooptijd Voorlooptijd ketelrelais bij conv. pomp [min]
142	Nalooptijd Nalooptijd ketelrelais bij conv. pomp [min]
143	Werkrichting schakeluitgang Bij gebruik als stuuruitgang kan de relaisfunctie omgekeerd worden.		normaal=0omgekeerd=1

4.5.2 Configuratie met kamerbedieningstoestel Funk Display (verv.)

Nr.	Parameter Beschrijving Eenheid
160	Vorstbeschermingsfunctie Aansturing van de schakeluitgangen bij T_ist < x^ Gedesactiveerd=0Geactiveerd=1
161	Vorstbeschermingstemperatuur Grenswaarde voor de vorstbeschermingsfunctie [°C]
170	Smart start Aanleren van het temperatuurverloop van de afzonderlijke verwarmingszones		Gedesactiveerd=0Geactiveerd=1
Noodbedrijf
180	Duur tot activering Duur tot activering van de noodbedrijfroutine [min]
181	PDM cyclusduur in noodbedrijf	Duur van een PDM-cyclus in noodbedrijf	[min]
182	Cyclusduur PDM verwarmen	Aansturingsduur in verwarmingsbedrijf	[%]
183	Cyclusduur PDM koelen	Aansturingsduur in koelingsbedrijf	[%]
Ventielbeveiligingsfunctie
190	Duur tot activering Starttijd na de laatste aansturing [d]
191	Duur ventielaansturing	Ventielaansturingsduur (0= functie gedesactiveerd)	[min]
Pompbeveiligingsfunctie
200	Duur tot activering Starttijd na de laatste aansturing [d]
201	Aansturingsduur	Aansturingsduur (0= functie gedesactiveerd)	[min]
210	First-Open-functie (FO)	Aansturing alle schakeluitgangen bij inschakelen van de voedingsspanning	[min]Uit=0
220	Automatische zomer-/wintertijdomstelling	Bij geactiveerde omschakeling gebeurt de tijdsaan-passing automatisch volgens MEZ-richtlijnen	Gedesactiveerd=0Geactiveerd=1
230	Verlaging verschiltemperatuur	Bij activering van de verlaging via de externe ingang [K]

4.6 Werkingsinstellingen opnieuw instellen

Opgelet! Alle gebruikersinstellingen gaan verloren.

Indien voorhanden, de microSD-kaart uit het basisstation nemen en het parameterbestand „params_usr.bin“ aan de PC wissen.
rmBUS-toets van het basisstation Funk gedurende 3 sec. ingedrukt houden, om de pairing-modus te starten.

√ De LED „Verwarmingszone 1“ knippert.

rmBUS-toets opnieuw indrukken en gedurende 10 seconden ingedrukt houden.
√ Alle verwarmingszone-LED's knipperen gelijktijdig, beginnen na nogmaals 5 seconden ingedrukt te houden, gelijktijdig op te lichten en gaan vervolgens uit.
√ Het basisstation is op werkingsinstelling teruggezet en gedraagt zich zoals bij de eerste inbedrijfstelling (zie hoofdstuk 4).

Aanwijzing: Voordien aangesloten kamerbedieningstoestellen dienen opnieuw gepaird te worden, zie hoofdstuk 4.3.

5 Beveiligingsfuncties en noodbedrijf

5.1 Beveiligingsfuncties

Het basisstation beschikt over talrijke beveiligingsmaatregelen ter vermijding van schade aan het totale systeem.

5.1.1 Pompenbeveiligingsfunctie

Ter vermijding van schade door langere stilstand wordt de pomp binnen voorgefinieerde tijdsruimten aangestuurd. Gedurende deze tijdsruimten licht de LED „Pomp“ op.

5.1.2 Ventielbeveiligingsfunctie

In tijdsruimten zonder ventielaansturing (bijvoorbeeld buiten de verwarmingsperiode), worden alle verwarmingszones met aangemeld kamerbedieningstoestel cyclisch aange-stuurd, om het vastzetten van het ventiel te verhinderen.

5.1.3 Vorstbeschermingsfunctie

Onafhankelijk van de bedrijfsmodus, beschikt elke schakeluitgang over een vorstbeveiligingsfunctie. Zodra een voordien ingestelde vorstbeveiligingstemperatuur (5...10 °C) onderschreden wordt, worden de ventielen van de aangesloten verwarmingszone zolang aangestuurd, tot deze bereikt wordt. De vorstbeveiligingstemperatuur is via microSD-kaart, de softwareoppervakke van de Ethernet-variante of de serviceniveaus van het KBT display (parameter 161) instelbaar.

5.1.4 Dauwpuntbewaking

Is de installatie met een dauwpuntsensor (externe toelevering) uitgerust, gaan bij vaststelling van dauwvorming de ventielen van alle verwarmingszones dicht, om schade door vochtigheid te vermijden. De analyse van de ingang van de dauwpuntsensor gebeurt enkel in koelingsbedrijf.

5.1.5 Veiligheidstemperatuurbegrenzer

Bij gebruik van een optionele veiligheidstemperatuurbegrenzer, gaan bij het overschrijden van een kritische temperatuur alle ventielen dicht, om schade aan gevoelige vloerbedekkingen te vermijden.

5.2 Noodbedrijf

Kan het basisstation na afloop van een vooraf ingestelde tijdspanne geen verbinding maken met het aan de verwarmingszone toegevoegde kamerbedieningstoestel, wordt automatisch het noodbedrijf geactiveerd. In het noodbedrijf worden de schakeluitgangen aan de basisstation onafhankelijk van het verwarmingssysteem met een gewijzigde PDM-cyclusduur (parameter 181) aangestuurd om het koelen van de ruimten (in modus verwarmen) resp. een condensatie (in modus koelen) te vermijden.

6 Probleemverhelping en reiniging

6.1 Foutaanduidingen en -verhelping

SyBUS Error mBUS FusePumpBoiler Pairing Power Cool H% MasterNO 1234

Signalisatie van de LED's Betekenis Verhelping
FuseDuur in sec.Fuse	Zekering defect	➢ Zekering vervangen (zie hoofdstuk 6.2)
Error / PumpDuur in sec.01234Pump Error	Veiligheidstemperatuurbegrenzer actief, ventielen gaan dicht	√ Normaal regelbedrijf wordt automatisch na het onder-schrijden van de kritische temperatuur geactiveerd
„Cool H%” (elkel koelmodus)Duur in sec.Cool	Dauwvorming vast-gesteld, ventielen gaan dicht	√ Normaal regelbedrijf wordt automatisch geactiveerd, wanneer geen dauwvorming meer vastgesteld wordt.
VerwarmingszoneDuur in sec.01234VZ uit	Draadloze verbin-ding naar kamer-bedieningstoestel gestoord	➢ Positie van het kamerbedie ningstoestel wijzigen, resp. repeater of actieve antenne plaatsen.
VerwarmingszoneDuur in sec.01234VZ uit	Lage accucapaciteit aan het kamerbedie-ningstoestel	➢ Accu’s aan het kamerbedie ningstoestel vervangen
VerwarmingszoneDuur in sec.VZ	Noodbedrijf actief	➢ Accu’s aan het kamerbedie ningstoestel vervangen➢ Radiotest uitvoeren.➢ Kamerbedieningstoestel, indien nodig, opnieuw posi-tioneren.➢ Defect kamerbedieningsto- stel vervangen.

LED aan

LED uit

6.2 Zekering vervangen

Waarschuwing

Levensgevaar door elektrische spanning Basisstation staat onder spanning.

Voor het openen van het basisstation steeds van het stroomnet scheiden en beveiligen tegen toevallig opnieuw inschakelen.

Voor het reinigen enkel een droog, oplosmiddelvrij, zacht doek gebruiken.

7 Buitenbedrijfstelling

7.1 Buitenbedrijfstelling

Waarschuwing

Levensgevaar door elektrische spanning

Basisstation staat onder spanning.

Voor het openen van het basisstation steeds van het stroomnet scheiden en beveiligen tegen toevallig opnieuw inschakelen.
Aan pomp- en ketelcontact aanwezige externe spanningen uitschakelen en beveiligen tegen per ongeluk opnieuw inschakelen.

Stroomnetstekker uittrekken en volledige installatie spanningsvrij schakelen.
Bekabeling naar alle extern verbonden componenten zoals pomp, ketel en aandrijvingen losmaken.
Toestel demonteren en reglementair als afval verwerken.

7.2 Afvalverwerking

De basisstations mogen niet met het huisvuil als afval worden verwerkt. De exploitant is ertoe verplicht, de toestellen af te geven op overeenkomstige terugnameplaatsen. De gescheiden inzameling en reglementaire afvalverwerking van de materialen draagt bij tot het behoud van de natuurlijke bronnen en garandeert een opnieuw gebruiken ervan, wat de gezondheid van de mens beschermt en het milieu ontziet. Informatie, hoe u terugnameplaatsen voor uw toestellen kan vinden, kan u krijgen bij uw gemeentelijke overheid of bij de plaatseijke afvalverwerkingsbedrijven.

Made in Germany

Dit handboek is auteursrechterlijk beschermd. Alle rechten voorbehouden. Het mag noch volledig noch gedeeltelijk gekopieerd, gereproduceerd, in ingekorte of eender welke vorm verdergegeven worden zonder voorafgaandelijk akkoord van de fabrikant, noch op mechanische noch op elektronische wijze. © 2014

BSF 20x02-xx - 230 V

BSF 40x12-xx - 24 V
