SW-20144 - Zonnepaneel Sunware - Gratis gebruiksaanwijzing en handleiding

Merk	Sunware
Model	SW-20144
Producttype	Fotovoltaïsch zonnepaneel
Categorie	Zonnemodule
Herkomst	Geproduceerd in Duitsland (Made in Germany)
Draagplaat	Roestvast staal VA, 1 mm dik, poedergecoat
Zonnecellen	Kristallijne cellen, gelast in EVA-laminaat op de draagplaat
Kabeluitgang	Verzegelde, zoutwaterdichte connector, geschroefd op de draagplaat
Randbeschermingsframe (optioneel)	Zwart rubberen frame met inwendig RVS-klemprofiel
Diameter bevestigingsgaten	Standaard 12V/24V modules: 5,6 mm; Compacte 12V modules: 4,5 mm
Inhoud verpakking	1 zonnemodule, 1 gebruikershandleiding, en voor modules met 3-aderige kabel: celbeschermer (behuizing, printplaat, trekontlastingen, schroeven)
Maximale toelaatbare kromming	3 cm per meter lengte (d.w.z. 3%)
Aanbevolen montage	Stijf en dragend oppervlak (cabinedak, dek, motorkap). Vermijd trillingen
Bevestiging met schroeven	Gebruik alle bestaande geboorde gaten
Bevestiging met lijm	Eéncomponent PUR-lijm (bijv. Helmipur SH100 of Sikaflex 221), ca. 300 g afhankelijk van grootte
Bevestiging met SunWare clips	Side-Clip en Mid-Clip verkrijgbaar bij de dealer
Celbeschermer (voor 3-aderige kabel)	Waterdichte behuizing met bypass-diodes, verplicht onder het dek te monteren
Elektrische aansluiting	Houd u aan de kleurcode; monteer geen sperdiodes
Regelaarcompatibiliteit	Aanbevolen: FOX SunWare regelaar; elke andere regelaar mogelijk
Onderhoud	Geen onderhoud nodig; reinigen met water en een beetje afwasmiddel, geen scherpe voorwerpen
Garantie nuttig vermogen	3 jaar vanaf verkoopdatum aan consument; vervanging bij >10% vermogensverlies onder standaardomstandigheden
Garantie SunWare producten (regelaars, displays)	2 jaar, dekt materiaal en arbeid

Veelgestelde vragen - SW-20144 Sunware

Welke onderdelen worden meegeleverd met het zonnepaneel Sunware SW-20144?

De verpakking bevat een zonnemodule en een gebruikershandleiding. Voor modules met 3-aderige kabel bevat het ook een celbeschermer (behuizing, printplaat, trekontlastingen en schroeven).

Wat is de maximaal toegestane kromming voor het zonnepaneel?

De maximale kromming is 3 cm per meter lengte (d.w.z. 3%). Overmatige kromming of trillingen kunnen de module beschadigen.

Hoe bevestig ik het paneel op een oppervlak?

Verschillende methoden: bevestiging met schroeven met behulp van alle bestaande geboorde gaten, lijmen met PUR-lijm (bijv. Sikaflex 221) aangebracht op de achterzijde, of SunWare bevestigingsclips (Side-Clip of Mid-Clip).

Kan ik extra gaten boren in het paneel?

Nee. Nooit extra gaten boren. Gebruik uitsluitend de bestaande geboorde gaten voor bevestiging.

Hoe installeer ik de meegeleverde celbeschermer?

De celbeschermer moet verplicht onder het dek worden gemonteerd, beschermd tegen vocht. Sluit de 3 aders van de paneelkabel aan op de klemmenstrook volgens de kleurcode en verbind deze met de laadregelaar.

Kan ik meerdere Sunware zonnepanelen met elkaar verbinden?

Ja, Sunware modules kunnen onderling of met andere fabrikanten worden gecombineerd (mits ze ten minste 33 cellen hebben). De serieschakeling of parallelschakeling gebeurt na de celbeschermer. Het wordt afgeraden om sperdiodes toe te voegen.

Welk onderhoud heeft het zonnepaneel nodig?

Sunware modules zijn onderhoudsvrij. Voor optimaal rendement reinigt u het oppervlak met water en een beetje afwasmiddel, zonder agressieve middelen of scherpe voorwerpen.

Wat is de garantie op het paneel SW-20144?

De garantie op nuttig vermogen is 3 jaar vanaf aankoopdatum. Sunware vervangt de module als het vermogensverlies meer dan 10% bedraagt onder standaard testomstandigheden. De garantie op andere producten (regelaars, displays) is 2 jaar.

Wat te doen bij een technisch probleem?

Neem eerst contact op met uw dealer. Voordat u het product retourneert, neem contact op met Sunware of uw dealer met het serienummer en de originele factuur. Klachten zonder factuur kunnen niet worden geaccepteerd.

Kan ik op het geïnstalleerde zonnepaneel lopen?

Lopen op de module is alleen mogelijk als deze stationair is gemonteerd op een stijf en dragend oppervlak, zonder tussenruimte. Draag bootschoenen en vermijd trillingen.

GEBRUIKSAANWIJZING SW-20144 Sunware

Installatiehandleiding

Van harte proficiat!

U hebt een hoogwaardig zonnepaneel van SunWare Solartechnik gekocht en daarmee gekozen voor topkwaliteit "Made in Germany".

Lees a.u.b. de volgende aanwijzingen zorgvuldig door, zodat u nog lang plezier kunt beleven aan uw nieuwe zonnepaneel.

Wanneer uw vragen hier niet voldoende worden beantwoord, kunt u contact opnemen met uw vakhandelaar. Uiteraard geven ook wij u te allen tijde graag de gewenste informatie.

Voor directe informatie verwijzen wij naar www.sunware.de

Verpakkingsinhoud:

1 x zonnepaneel

1 x handleiding

Alléén bij panelen met 3-aderige aansluitkabel:

1 x celprotector bestaande uit:

1 x behuizing (basisplaat/deksel)
1 x printplaat
2 x snoerontlastingsklem
4 x schroef met aangeperste ring voor snoerontlasting (3,0 x 14 mm)
2 x schroef voor behuizing (3,0 x 16 mm)

In deze handleiding vindt u belangrijke veiligheidsinstructies die u zorgvuldig dient te lezen en in acht te nemen.

Bewaar uw originele rekening en de originele verpakking gedurende de periode van de garantieverlening.

NL

Open in geen geval de waterdichte kabelaansluitdoos en voer geen extra boringen (bijv. voor een speciale bevestiging) uit aan uw zonnepaneel.

SunWare zonnepanelen zijn niet buigbaar!

De panelen kunnen met een lichte kromming worden gemonteerd - maximaal echter 3 cm per meter paneellengte!

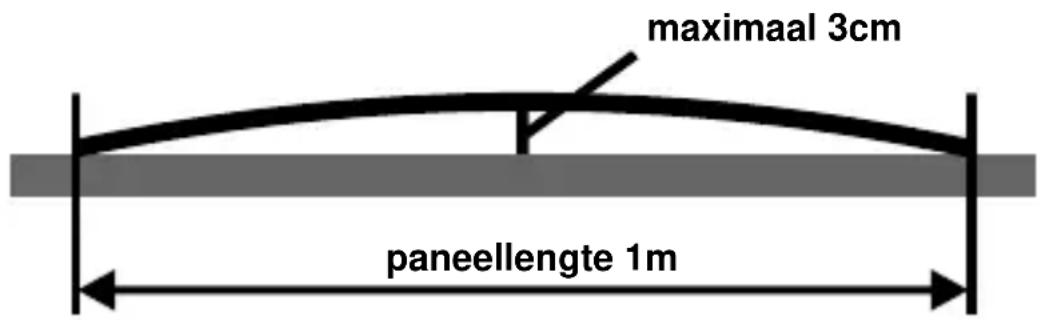

Zonnepanelen kunnen met maximaal 3% kromming worden gemonteerd

Let vooral op dat het paneel niet kan trillen!

Trillingen en een te sterke kromming kunnen het paneel zelfs onherstelbaar beschadigen!

Gebruik principieel alle aan het paneel voorhanden bevestigingspunten!

De kabel aan de kabeluitgang mag niet onder trekbelasting staan en niet worden geknikt!

Type: SunWare zonnepaneel voor booten Afbeelding ①

1 Kabeluitgang Aansluitdoos zoutwaterdicht gegoten en op dragerplaat vastgeschroefd
2 Sticker serienummer met 6 cijfers
3 Boorgaten
4 Randbescherming (optioneel verkrijgbaar) kan eenvoudig geplaatst en weer verwijderd worden

Type: SunWare compact zonnepaneel Afbeelding ②

1 Kabeluitgang rechts Aansluitdoos zoutwaterdicht gegoten en op de dragerplaat geschroefd

2 Sticker serienummer met 6 cijfers

5 Side-Clip

4 Montage

Installatieplaats:

Uw zonnepaneel levert het optimale vermogen wanneer de zon naar mogelijkheid in een verticale hoek invalt.

Omdat een dergelijke montage om plaatsredenen echter zelden kan worden gerealiseerd, vormt de montage op een horizontaal oppervlak een zinvol alternatief.

Monteer uw zonnepaneel altijd op een stevige ondergrond met voldoende draagvermogen!

Geschikte montageoppervlakken zijn bijv. kajuitdaken, het bootdek en het schuifluik indien begaanbaar en niet flexibel.

Let bij de montage a.u.b. op dat het zonnepaneel met maximaal 3% kromming mag worden gemonteerd. (zie pag. 62)

Let vooral op dat het paneel niet kan trillen. Ongeschikte montageoppervlakken zijn bijv. dekzeil of presenning.

Trillingen en een te sterke kromming kunnen het paneel zelfs onherstelbaar beschadigen!

NL

Wanneer u met bootschoenen over uw zonnepaneel wilt kunnen lopen, dient u op te letten dat het paneel vast en zonder afstand tot een stevige ondergrond met voldoende draagvermogen gemonteerd wordt.

Bewaar uw zonnepaneel uitsluitend op een vaste en vlakke ondergrond in de originele verpakking wanneer u het gedurende een langere periode niet gebruikt.

Opmerking:

Alle zonnepanelen met een vermogen van 24 Wp en meer moeten vast worden gemonteerd! Wij adviseren van een mobiel gebruik af te zien - trillingen zouden de panelen beschadigen!

a) Bevestiging in de boorgaten

Alle SunWare zonnepanelen zijn uitgerust met boorgaten 3. De diameter van de boringen bedraagt 5,6 mm bij de 12V- en 24V-standaard zonnepanelen en 4,5 mm bij de 12V-compact zonnepanelen.

Maak bij de montage altijd gebruik van alle boorgaten van het zonnepaneel. Gebruik voor de bevestiging uitsluitend schroeven.

Opgelet!

Boor geen gaten door het paneel en gebruik voor de bevestiging door middel van schroeven uitsluitend de voorhanden boringen!

Gebruik altijd alle boorgaten voor de bevestiging!

b) Bevestigen door middel van vastlijmen: Afbeelding ③

Wanneer u uw zonnepaneel op de ondergrond wilt vastlijmen, adviseren wij hiervoor een 1-componenten-PUR-lijm bijv. Helmipur SH100 of Sikaflex 221. Al naargelang de paneelgrootte hebt u ongeveer 300 g lijm nodig.

Breng de lijm 7 aan op de achterzijde van het paneel zoals getoond op de afbeelding 3.

c) Bevestiging met SunWare bevestigingsclips: Afbeelding ④ + ②

De bevestigingsclips zijn geschikt voor alle SunWare zonnepanelen. De clips worden op de ondergrond vastgeschroefd. Passende schroeven zijn bij de bevestigingssets gevoegd.

SunWare bevestigingsclips zijn verkrijgbaar bij uw vakhandelaar. Voor meer informatie over de clips verwijzen wij naar onze homepage: www.sunware.de

Afbeelding ④

5 Bevestigingsset: Side-Clip
6 Bevestigingsset: Mid-Clip

Betreft alleen SunWare zonnepanelen met 3-aderige aansluitkabels!

Opgelet:

• Voordat u uw zonnepaneel in gebruik kunt nemen, moet u eerst de bijgeleverde celprotector aansluiten!
• De celprotector mag in géén geval vochtig of nat worden.
• leder afzonderlijk zonnepaneel moet aan het kabeluiteinde met de bijbehorende celprotector worden verbonden. Pas na de aansluiting van de celprotector mogen de zonnepanelen in serie of parallel worden geschakeld.

NL

Afbeelding

5

1) Schroef de 3 aders van de modulekabel in de 3-voudige klemmenlijst 9.

Let a.u.b. op de correcte kleurcodering overeenkomstig de opdruk op de printplaat 8.

Let ook op een veilige montage van de adereindhulzen in de klemschroeven.

2) Nadat u de module met de printplaat hebt verbonden, kunt u met een standaardkabel (2x1,5mm²) de verbinding naar de laadregelaar realiseren 10.

Let absoluut op de juiste polariteit van de leidingen (zie opdruk op de printplaat) 8.

3) Met de bijgeleverde 2 kabelklemmen fixeert u de kabel aan de basisplaat van de behuizing 11.

4) Schroef nu het deksel op de basisplaat 12.

Nadat u een celprotector hebt geïnstalleerd, kunt u het zonnepaneel via een laadstroomregelaar op de accu aansluiten.

Neem de eerst de montageband van de accu en dek de module af om onnodige kortsluitingen en vonkvorming te vermijden.

Van de laadstroomregelaar voor zonnepanelen wordt een leiding direct naar de accu gelegd en van daar aan de polen + en - geklemd (zie handleiding van de regelaar).

Bij 24V-systemen moeten telkens twee 12V-modules in serie worden geschakeld. U kunt hiervoor echter ook 24V-modules gebruiken.

Parallelle aansluiting van de zonnepanelen Afbeelding ⑥

Seriële aansluiting van de zonnepanelen Afbeelding ⑦

Aansluiting op een laadstroomregelaar Afbeelding ⑧

Combinatie met andere zonnemodules:

SunWare zonnepanelen kunnen probleemloos met elkaar en met zonnepanelen van andere fabrikanten worden gecombineerd wanneer de zonnepanelen 33 of meer zonnecellen bevatten.

Wij adviseren, af te zien van de montage van extra terugstroomdioden omdat deze een permanent spanningsverlies van 0,55V veroorzaken.

Combinatie met laadstroomregelaars:

Breid uw SunWare zonnepaneel met een SunWare FOX laadstroomregelaar voor zonnepanelen uit tot een compleet zonneenergie-systeem.

SunWare zonnepanelen kunnen ook op ieder ander type laadstroomregelaar worden aangesloten.

7 Technische opbouw van de panelen

Componenten Beschrijving

Dragerplaat 1 mm dik VA-roestvrijstalen plaatstaal, gepoederlakt

Zonnecellen kristallijne zonnecellen, in een EVA-laminaat op de dragerplaat gelast

Kabeluitgang aansluitdoos zoutwaterdicht gegoten en op de dragerplaat geschroefd

Randbescherming zwarte, rubberen randbescherming - optioneel verkrijgbaar - met roestvrijstalen klemprofiel aan de binnenzijde

Boorgaten standaard zonnepaneel 12V en 24V diameter 5,6 mm compact zonnepaneel 12V diameter 4,5 mm

Alléén bij panelen met 3-aderige aansluitkabel:

Celprotector 1 x behuizing (basisplaat/deksel)
1 x printplaat
2 x snoerontlastingsklem
4 x schroef met aangeperste ring voor snoerontlasting (3,0 x 14 mm)
2 x schroef voor behuizing (3,0 x 16 mm)

Opmerking: de celprotector moet absoluut tegen water beschermd en onder dek worden gemonteerd!

Voor de technische detailgegevens van uw zonnepaneeltype verwijzen wij naar www.sunware.de

De SunWare zonnepanelen zijn onderhoudsvrij!

Voor een optimaal rendement dient het paneeloppervlak vrij van verontreinigingen en schaduwwerpende voorwerpen te zijn (in het bijzonder bladeren en uitwerpselen van meeuwen).

Gebuik voor een eventuele reiniging van het paneeloppervlak geen scherpe reinigingsmiddelen of spitse voorwerpen!

Gebruik alléén water met een beetje afwasmiddel.

9 Service

Neem in geval van technische problemen eerst contact op met uw vakhandelaar. In de meeste gevallen kunnen problemen ook telefonisch worden opgelost.

Houd a.u.b. het serienummer van uw product en uw originele rekening bij de hand om de afhandeling in geval van een reclamatie te vereenvoudigen.

Neem eerst contact met ons op voordat u een paneel of laadstroomregelaar naar SunWare of uw vakhandelaar terugstuurt!

Wij vragen uw begrip voor het feit dat reclamaties zonder originele rekening niet kunnen worden geaccepteerd.

De garantieperiode voor het uitgangsvermogen van alle SunWare zonnepanelen bedraagt 3 jaar vanaf koopdatum en geldt voor de oorspronkelijke verbruiker en koper.

In geval van verslechtering van het uitgangsvermogen bij zonnepanelen met meer dan 10% van het nominale vermogen onder standaardtestvoorwaarden (1.000 W/m2, 25 °C, 1,5 AM) zal SunWare het vermogensverlies vervangen, indien deze verslechtering terug te voeren is op materiaal- of productiefouten.

Bij frameloze zonnepanelen bedraagt de maximaal geoorloofde vervorming 3 cm per meter paneellengte.

De panelen moeten zodanig worden gemonteerd dat ze niet kunnen trillen.

Schade die terug te voeren is op ondeskundige modificaties zijn van de garantieverlening uitgesloten.

De garantieperiode voor alle producten van SunWare GmbH & Co KG, vooral voor laadstroomregelaars en digitale weergaven, bedraagt 2 jaar vanaf koopdatum en geldt voor de oorspronkelijke verbruiker en koper.

De garantie omvat materiaal en arbeidsloon.

Defecte producten die volgens de garantievoorwaarden gerepareerd, uitgebreid of vervangen worden, moeten vrachtvrij en samen met een kopie van de rekening naar het verkooppunt teruggebracht worden.

Het serienummer moet duidelijk blijken aan de hand van de rekening.

Andere of verdergaande garantieverleningen op grond van eventuele vermogensverminderingen of gevolgschade, in het bijzonder reparatie of schadevergoeding, zijn uitgesloten.
