BRUKSANVISNING SW-20144 Sunware

Du har köpt en högvärdig solmodul från SunWare Solartechnik och därvid bestämt dig för högsta kvalitet "Made in Germany".

För att länge ha glädje av den nya solmodulen, läs noggrant igenom de nedanstående anvisningarna.

Kontakta din fackhandlare om dina frågor inte besvaras tillräckligt här. Naturligtvis besvarar även vi dina frågor. Direkt information erhålles under www.sunware.de

Förpackningens innehåll:

1 x cellprotektor bestående av:

1 x Plaskåpa med kretskort
1 x Kretskort
2 x Kabelavlastning
4 x Skruvar för kabelavlastning
3,0 x 14 mm
2 x Skruvar för kopplingsbox
3,0 x 16 mm

I denna bruksanvisning finner du viktiga säkerhetsanvisningar som du bör läsa igenom och följa noggrant.

Förvara originalräkningen och originalförpackningen under garantitiden.

Öppna under inga omständigheter den vattentäta kabelanslutningsdosan och borra inga extra hål (t ex för en speciell infästning) i solmodulen.

SE

SunWare solmoduler är inte böjbara! Modulerna kan monteras med en lätt böjning på max 3 cm per 1 m modullängd!

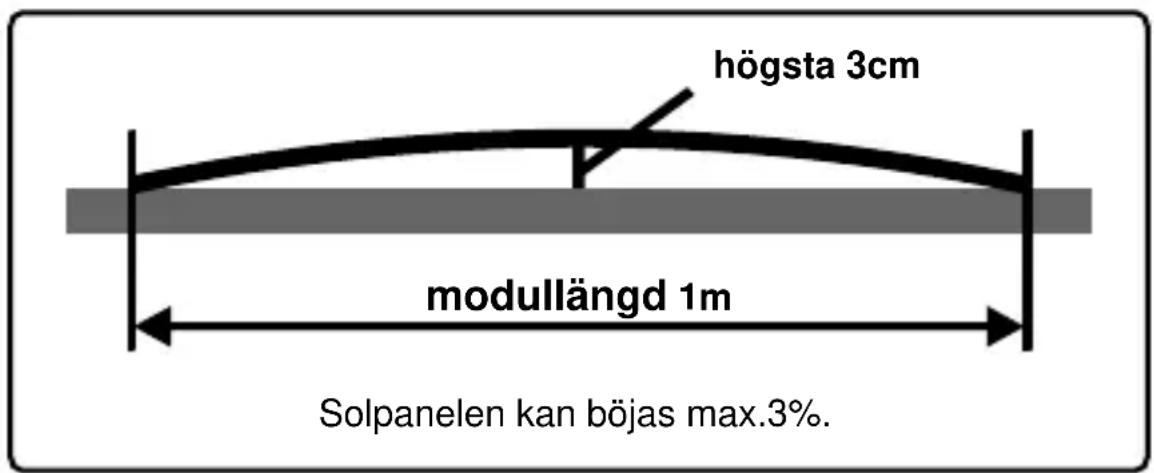

högsta 3cm modullängd 1m Solpanelen kan böjas max.3%.

Särskilt viktigt är att modulen inte kan svinga! Svängningar och starka böjningar kan skada eller förstöra modulen!

Använd principiellt alla fästpunkterna på modulen.

Tillse att kabeln är ordentligt dragavlastad & inte har för tvära böjar!

gjutna anslutningsdosan är saltvattentät och ihopskruvad med en monteringsplatta

2 Skylt

med serienummer med 6 siffror

3 Borrhål

4 Kantskydd

(tillval) är lätt att montera och att ta av.

Den gjutna anslutningsdosan är saltvattentät och ihopskruvad med en monteringsplatta

2 Skylt

med serienummer med 6 siffror

5 Side-Clip

4 Montering

Installationsställe:

Solmodulen när sin största kapacitet när solstrålarna träffar modulen lodrätt. Eftersom det relativt sällan att det finns plats för att montera på så sätt, är montering på en vågrät yta ett lämpligt alternativ.

Montera alltid solmodulen på en styv yta med tillräcklig bärförmåga!

Lämpliga monteringsytor är t ex kajuttak och båtsdäck om dessa är beträdbara och ej flexibla.

Beakta vid montering att solmodulen kan böjas max 3%. (se sida 74)

Särskilt viktigt är att modulen inte kan svänga. Olämplig monteringsyta är t ex en presenning. Svängningar och starka böjningar kan skada eller förstöra modulen!

Om det ska vara möjligt att beträda solmodulen med båtskor måste denna utan avständ till underlaget vara fast monterad på en styv yta med tillräcklig bärförmåga.

Om solmodulen inte används, måste den förvaras i originalförpackningen på en fast och jämn yta!

OBS!

Alla solmoduler med en kapacitet på 24Wp och mer bör monteras fast! Vi avråder från en mobil användning, eftersom svängningar kan skada modulerna!

a) Montering i borrhålen:

Alla SunWares solmoduler är försedda med borrhål 3. Hos 12V och 24V standardsolmodulerna är borrhålens diameter 5,6 mm och hos 12V kompaktsolmodulerna 4,5 mm.

Använd vid montering alltid solmodulens alla borrhål. Använd uteslutande skruvar för monteringen.

OBS!

Borra inga hål genom modulen och använd för montering endast de föreliggande borrhålen!

Använd alltid alla borrhålen vid montering!

Om solmodulen ska limmas fast på underlaget, rekommenderar vi för detta monteringssätt ett 1-komponents-PUR-lim som t ex Helmipur SH100 eller Sikaflex 221. Beroende på modulstorlek behövs ca 300 g lim.

Påför limmet 7 på modulens baksida enligt bild 3.

Monteringsklämmorna kan användas för SunWares alla solmoduler. Klämmorna skruvas fast på underlget. Passande skruvar ligger i monteringssatsen.

SunWare monteringsklämmor kan erhållas i fackhandeln. Vidare information om klämmorna erhålles på vår hemsida: www.sunware.de

BILD 4

5 Monteringssats: Side-Clip
6 Monteringssats: Mid-Clip

Installationen av Cellprotector är för att skydda solcellen för överhettning när solcellen delvis är skuggad. Detta uppnås genom dioderna på kretskortet.

OBS!

• Innan solmodulen kan tas i drift, måste först den medlevererade cellprotektorn anslutas!
  • Cellprotektorn får under inga omständigheter bli fuktig eller våt.
• Varje enskild SunWare solmodul måste vid kabeländan anslutas till tillhörande cellprotektor. Först efter cellprotektorn får solmodulerna serie- eller parallellkopplas.


5

1) Skruva fast panelkabelns 3 parter i kopplingsplinten noggrant 9.

Notera parternas färgmärkning (Brun/Gulgrön/Blå) överensstämmer med märkningen på kretskortet 8.

Se till att trådändhylsorna sitter säkert i skruvklämmorna.

2) När panelkabeln är ansluten till kopplingsplinten, ansluts solcellregulatorn via kabel (2x1,5mm ^2 ) till kopplingsplinten 10.

Notera polariteten, plus(+) & minus (-), så att du kopplar rätt till solcell - regulatorn 8.

3) Fäst kablarna med de båda kabelavlastningarna 11.
4) Montera locket på kopplingsboxen med skruvarna 12.

SE

När cellprotektorn installerats, kan solmodulen anslutas till batteriet via en laddningsregulator.

Ta först av jordledningen på batteriet och täck över modulen för att undvika onödiga kortslutningar och gnistor.

Från solladdningsregulatorn dras en ledning direkt till batteriet och ansluts där på plus- och minuspolerna (se regulatorns bruksanvisning).

När du använder ett 24V system kan du antingen ansluta två seriekopplade 12V paneler eller en 24V panel.

Parallellkoppling av solmodulerna BILD ⑥

Seriekoppling av solmodulerna BILD 7

Anslutning till en laddningsregulator BILD ⑧

Kombination med andra solmoduler:

SunWare solmoduler kan utan problem kombineras med varandra och med andra tillverkares solmoduler om solmodulerna innehåller 33 eller flera solceller.

Det är inte lämpligt att installera backströmsdioder, eftersom dessa permanent alstrar en spänningsförlust på 0,55V.

Kombination med laddningsregulatorer:

Komplettera SunWare solmodulen med en SunWare FOX-solladdningsregulator till ett komplett solenergisystem.

SunWare solmoduler kan även anslutas till varje annan typ av laddningsregulator.

7 Modulernas uppbyggnad

Komponent Beskrivning

Monteringsplatta 1 mm tjock VA plåt av rostfritt stål,pulverlackerad

Solceller kristallina solceller, i ett EVA-laminatfastsvetsade på monteringsplattan

Kabelutgång Saltvattentät anslutningsdosa gjuten ochfastskruvad på monteringsplattan

Kantskydd svart, gummerat kantskydd,- tillval - med inneliggande klämskena av rostfrittstål

Borrhål Standard solmoduler 12V och 24V diameter 5,6 mmKompakta solmoduler 12V diameter 4,5 mm

Cellprotektor 1 x Plaskåpa med kretskort 2 x Kabelavlastning 4 x Skruvar för kabelavlastning 3,0 x 14 mm 2 x Skruvar (för kopplingsbox) 3,0 x 16 mm

OBS! Cellprotektorn måste monteras vattenskyddat och under däck!

Tekniska data för resp solmodultyp finner du på vår hemsida www.sunware.de

SunWare solmodulerna är underhållsfria!

För att erhålla optimal effekt måste modulytan vara fri från smuts och skuggalstrande föremål (särskilt löv och måsexkrement).

Använd inga skarpa rengöringsmedel eller spetsiga föremål vid rengöring av modulytan.

Använd endast vatten med lite diskmedel.

9 Service

Kontakta först fackhandlaren vid tekniska problem. I flesta fall kan problemen lösas per telefon.

För att underlätta proceduren vid en reklamation, ha produktens serienummer och originalräkningen tillhanda.

Kontakta SunWare eller handlaren innan du skickar tillbaka en modul eller laddningsregulator!

Vi ber om förståelse för att vi inte kan acceptera reklamationer utan originalräkningen.

Garantitiden för alla SunWare solmodulers uteffekt uppgår till 3 år fr o m försäljningen till den ursprungliga förbrukaren eller köparen.

Vid en försämring av solmodulernas uteffekt med mer än 10% av märkeffekten under standardvillkor (1.000W/m², 25 °C, 1,5 AM) ersätter SunWare denna effektförlust, såvida den kan hänföras till materialförsämring eller tillverkningsfel.

Hos de ramlösa solmodulerna uppgår den max tillåtna formförändringen till 3 cm/m modullängd.

Modulerna måste monteras så, att de inte kan svänga.

Garantin upphör att gälla vid skador som uppstått genom felaktiga ändringar.

Garantitiden för alla produkter, särskilt laddningsregulatorer och digitalindikeringar, från SunWare GmbH & Co KG uppgår till 2 år fr o m försäljningen till den ursprungliga förbrukaren eller köparen Garantin gäller för material och arbetslön.

Defekta produkter, som enligt garantivillkoren ska repareras, kompletteras eller bytas ut, måste sändas kostnadsfritt till försäljningsstället och räkningskopia måste bifogas.

Serienumret måste entydigt framgå av räkningen.

Annan eller vidaregående garanti p g a eventuella effektminskningar eller följdskador, särskilt påbättringar eller skaeersättning, utesluts.
