GEBRUIKSAANWIJZING ACQ71DV1 DAIKIN

Bedieningsaanwijzing Draadloos handapparaat

Nederlands

2) Hoeveelheid: 2 Stuks

Vereisten voor het opruimen

De batterijen, die met de bediening meegeleverd werden, zijn met dit symbol gekenmerkt.

Dit betekent, dat de batterijen niet samen met ongesorteerd huisafval verwijderd mogen worden.

Indien beneden het symbool een chemisch symbool gedrukt is, betekent dit, dat de batterij een zwaar metaal bevat boven een bepaalde concentratie.

Mogelijke chemische symbolen:

■ Pb: load (>0.004%)

Afvalbatterijen moeten in een special behandelingsbedrijf voor hergebruik bewerkt worden. Door voor een correcte afvalverwijdering te zorgen, draagt u ertoe bij, potentiële negatieve consequenties voor milieu en volksgezondheid te vermijden. Neem a.u.b. contact op met uw plaatselijke instanties voor meer informatie.

Batería

1) Tipo: AAA.R03

NR.	TOETS FUNCTIE
1.	MODE Selecteer regeling Bedieningsstanden (Cool (Koelen) / Heat (Verwarmen) / Auto / Dry (Drogen) / Fan (Ventileren)
2.	TURBO Activeer/deactiveer Turbofunctie
3.	SWING Activeer/deactiveer regeling ZwenkenHoud Toets ingedrukt als u de stand Zwenken wilt wijzigen
4.	QUIET Activeer/deactiveer Stille functie
5.	SET TEMP UP Laat ingestelde temperatuur toenemen in °C of °F
6.	SET TEMP DOWN Laat ingestelde temperatuur afnemen in °C of °F
7.	SLEEP Activeer/deactiveer Slaapfunctie
8.	OFF TIMER Schakel de instelstand Gebeurtenis 1 en 2 UIT-TIMER in/uit
9.	ON TIMER Schakel de instelstand Gebeurtenis 1 en 2 AAN-TIMER in/uit
10.	DELAY TIMER Activeer/deactiveer vertragingstimer
11.	FAN	Selecteer regeling Ventilatorsnelheden(Auto / High (Hoog)/ Med (Mid)/ Low (Laag))
12.	AAN/UIT	De unit Aan/Uit waarbij alle timer-instellingen worden uitgeschakeld
13.	REAL TIME CLOCK (RTC)	Schakel de instelstand Real Time-klokinstelling (RTC) in/uit

OPMERKING:

Turbofunctie en stille functie alleen voor geselecteerde modellen.

BEDIENINGSINSTRUCTIE

1.1 Toets STANDEN

Schakel over tussen COOL (KOELEN), HEAT* (VERWARMEN), AUTO*, DRY* (DROGEN), FAN (VENTILEREN) door op de toets MODE te drukken. In de display kunt u zien in welke stand het toestel staat. *HEAT (VERWARMEN), AUTO en DRY (DROGEN) zijn alleen beschikbaar voor geselecteerde modellen.

1.2 TURBO-Ventilatorsnelheid

Druk éénmaal op de toets TURBO als u de Turbo-ventilatorsnelheid wilt activeren. Het symbool Turbo verschijnt. U kunt de Turbo-ventilatorsnelheid uitschakelen en teruggaan naar de vorige ventilatorsnelheid door nogmaals op de Turbo-toets te drukken. Als de gebruiker op de toets FAN (VENTILEREN) of de toets QUIET drukt of de unit uitzet, wordt de turbosnelheid uitgeschakeld. Deze snelheid is alleen beschikbaar in de stand COOL (KOELEN) en HEAT (VERWARMEN), voor geselecteerde modellen.

1.3 Automatisch zwenken lucht

• Druk op de toets SWING als u de functie voor automatisch zwenken lucht wilt activeren.
• Druk op de toets SWING △ en wacht tot de lamellen in de stand voor de juiste richting staan en druk nogmaals op de toets, als u de lucht in een bepaalde richting wilt verdelen.

Selectiemethode voor stand zwenken (Voor model cassette E)

• Druk op 4 seconden lang op de toets SWING (⚠️) voor de stand voor instelling van het veld. In de instelstand veld wordt alleen STAND ZWENKEN (▶getoond.
• Selecteer de temperatuur ▲ en ▼ de toets als u een keuze wilt maken voor rotatie voor de STAND ZWENKEN (◀) uit stand Zwenken 1 tot stand Zwenken 3.
• Er zijn 3 verschillende opties voor de STAND ZWENKEN en dit zijn:

Stand zwenken 1 Stand zwenken 2 Stand zwenken 3

U kunt pas een STAND ZWENKEN activeren als ZWENKEN is geactiveerd.

Zwenken wordt aangeduid door het logo:

- Als u de stand niet binnen 4 seconden wijzigt, werkt de unit in de geselecteerde STAND ZWENKEN (◀).

1.4 QUIET-Ventilatorsnelheid

Druk éénmaal op de toets QUIET als u de ventilatorsnelheid Stil wilt activeren. Het symbool QUIET verschijnt. U kunt de ventilatorsnelheid Stil uitschakelen en teruggaan naar de vorige ventilatorsnelheid door nogmaals op de toets QUIET te drukken. Als de gebruiker op de knop FAN (VENTILEREN) of de knop TURBO drukt of de unit uitzet, wordt de snelheid Stil uitgeschakeld. Deze snelheid is alleen beschikbaar in de stand COOL (KOELEN) en HEAT (VERWARMEN), voor geselecteerde modellen.

1.5 "▲" of "▼" Toets Ingestelde Temperatuur

Druk op de temperatuurknop en stel de temperatuur van uw keuze in door éénmaal op de toets "▲" of "▼" te drukken,de temperatuur verandert met 1°C of 1°F. Het bereik voor de instelling van de standaardtemperatuur is 16°C tot 30°C (60°F tot 86°F). Wanneer de Optie 20 – 30 °C is ingesteld, is het bereik voor de instelling van de temperatuur ingesteld op 20°C tot 30°C (68°F tot 86°F). U kunt voor de temperatuurinstelling kiezen tussen °C en °F door beide toetsen tegelijkertijd in te drukken. In de stand FAN (VENTILEREN) is geen temperatuurinstelling toegestaan (Er wordt geen temperatuurinstelling weergegeven). Er wordt geen temperatuurinstelling van het vertrek weergegeven.

1.6 SLAAPfunctie

Druk op de toets SLEEP (SLAAP) als u de slaapstand wilt activeren. De functie SLEEP (SLAAP) is niet beschikbaar in de stand DRY (DROGEN) en de stand FAN (VENTILEREN).

1.7 "AAN-TIMER" en "UIT-TIMER"

De unit heeft een timer voor 2 gebeurtenissen, te weten Timer 1 en Timer 2, iedere gebeurtenis heeft een ON-TIMER en een OFF-TIMER. Tabel 1,1 laat zien welke toetsen u moet indrukken voor Timer ON en Timer OFF.

Tabel 1,1: Toetsen die u moet indrukken voor Timer ON en Timer OFF en daaropvolgende gebeurtenissen.

TOETS TIMER ON TOETS TIMER OFF
AAN-timer 1 AAN-timer 2 UIT-Timer 1 UIT-Timer 2
Gedeactiveerd Gedeactiveerd Gedeactiveerd Gedeactiveerd
Geactiveerd Gedeactiveerd Geactiveerd Gedeactiveerd
Gedeactiveerd Geactiveerd Gedeactiveerd Geactiveerd
Geactiveerd Geactiveerd Geactiveerd Geactiveerd

Alle timers worden door een gebeurtenis getriggerd en zij kunnen worden uitgeschakeld met de AAN/UIT-toets en de Uitschakelfuntie.

Timers voor Gebeurtenis 1 en Gebeurtenis 2 instellen

Procedure voor Timer ON en Timer OFF is gelijk.

1. U kunt naar de stand voor het instellen van de timer gaan door de toets Timer ON/OFF 3 seconden ingedrukt te houden. (Pictogram ON 1 of OFF 1)
2. Druk op UP of DOWN en u kunt Timer 1 of Timer 2 selecteren en instellen. ('1' knippert ten teken dat Timer 1 nu is geselecteerd, '2' knippert ten teken dat Timer 2 nu is geselecteerd)
3. Druk ter bevestiging nogmaals op de toets Timer ON/OFF. (Vervolgens knippert Dag)
4. Selecteer de dag door op UP of DOWN te drukken.
5. Druk ter bevestiging van de dag nogmaals op Timer ON/OFF. (Vervolgens knippert Uur)
6. Wijzig de uren door op UP of DOWN te drukken.
7. Druk ter bevestiging van de uren nogmaals op Timer ON/OFF. (Vervolgens knippert Minuten)
8. Wijzig de minuten door op UP of DOWN te drukken.
9. Druk ter bevestiging van de minuten nogmaals op Timer ON/OFF.

Elk van de timers (Timer 1 ON of Timer 1 OFF of Timer 2 ON of Timer 2 OFF) moet steeds afzonderlijk worden ingesteld in 7 stappen, als u tijdens het instellen van de timer 5 seconden lang geen toets indrukt, wordt de instelstand automatisch afgesloten en worden geen wijzigingen uitgevoerd.

De ON/OFF-timer wordt iedere minuut gecontroleerd.

U kunt beter niet de ON TIMER en de OFF TIMER op dezelfde waarden instellen. Als dat wel gebeurt, krijgt de effectieve Timer prioriteit, zoals in Tabel 1,2 wordt vermeld.

Voorbeeld:

Uitkomst wanneer RTC 5:00nm bereikt op TUE:

• wanneer unit aanstaat, geen reactie.
• wanneer de unit uitstaat, wordt de unit ingeschakeld.

Tabel 1,2: Timer-prioriteit

Prioriteit Timer
1 (Hoogste) ONTMR2
2 OFFTMR2
3 ONTMR1
4 (Laagste) OFFTMR1

Bij ontvangst van IR, zal de draadloze IR-afstandsbediening de instellingen ON TIMER 2 en OFF TIMER 2 negeren.

1.8 Functie VERTRAGINGSTIMER

Druk éénmaal op de toets DELAY TIMER en de functie van de vertragingstimer wordt 1 uur geactiveerd. Een indicator "OVERRIDE" verschijnt op de LCD. Als u dezelfde toets nogmaals indrukt neemt de instelling toe tot 2 uur. Er verschijnt een indicator "OVERRIDE". Wanneer u daarna de toets nogmaals indrukt, wordt de functie Vertragingstimer gedeactiveerd. Wanneer de vertragingstimer is verstreken, wordt de functie van de vertragingstimer gedeactiveerd en is het logo OFF. Alle andere timers worden weer ingeschakeld.

1.9 Functie Snelheid FAN

U kunt de snelheid van de ventilator wijzigen door op de toets FAN te drukken.

Laag > Midden > Hoog > Auto >

*Snelheid FAN is niet beschikbaar in de stand DRY (DROGEN).

1.10 ON/OFF (AAN/UIT)-toets

Starten:

- Druk op de knop ON/OFF, de LCD toont de volledige weergave en de unit wordt ingeschakeld.

Stoppen:

- Druk op de knop ON/OFF, de LCD toont alleen de actuele tijd en de unit wordt uitgeschakeld.

1.11 Instellingen voor inschakelen

De unit start met de laatste instelling van het hoofdbord tijdens het inschakelen. Als er geen informatie beschikbaar is over de laatste instelling, gebruikt de unit de standaardinstellingen. De standaardinstellingen worden hieronder vermeld:

Unit: Uit

Stand: Koel

Ventilatorsnelheid: Hoog

Stand zwenken: Standaard

Timers: Uitgeschakeld

Turbo: Uitgeschakeld

Stil: Uit

Slaap: Uit

Negeren: Uitgeschakeld

1.12 Weergave actuele tijd (Real-time Clock (RTC))

RTC wordt op het scherm getoond wanneer de unit ON is of OFF, behalve bij een stroomstoring of foutcode.

RTC Instelling

1. Drukt u één keer op de toets RTC dan wordt de RTC-instelstand geactiveerd. (Dag knippert)
2. Selecteer de dag door op UP of DOWN te drukken.
3. Bevestig de dag door weer op RTC te drukken. (Vervolgens knippert Uur)
4. Wijzig de uren door op UP of DOWN te drukken.
5. Bevestig de uren door weer op RTC te drukken. (Vervolgens knippert Minuten)
6. Wijzig de minuten door op UP of DOWN te drukken.
7. Bevestig de minuten door weer op RTC te drukken.

RTC moet steeds afzonderlijk worden ingesteld in 7 stappen, als u tijdens het instellen van de RTC 5 seconden lang geen toets indrukt, wordt de instelstand automatisch afgesloten en worden geen wijzigingen uitgevoerd.

1.13 Toetsvergrendeling

Met deze toetsvergrendeling kunt u voorkomen dat een instelling wordt gewijzigd. Houd zowel de toets TURBO als de toets QUIET 5 seconden ingedrukt en de functie voor de toetsvergrendeling wordt geactiveerd/gedeactiveerd; "KEYLOCK" wordt getoond op/verdwijnt van de LCD. Alle toetsen zijn vergrendeld, u kunt alleen ON/OFF, TURBO en QUIET (vergrendeling opheffen) indrukken.

1.14 Batterij-backup

Met een batterij-backup worden de RTC-instellingen en de instellingen van de programmeerbare 7-dagen-timers bewaard bij uitschakeling van de stroomvoorziening gedurende ten minste 1 maand zonder onderbreking en steeds voor een nieuwe set batterijen die worden ingezet. Bij een unit zonder batterij-backup is de standaard-instelling 12:00 vm op maandag en zijn de timers gewist bij het inschakelen.

1.15 Foutindicator

Als een abnormale situatie wordt gedetecteerd, verschijnt een foutcode. Een foutcode wordt weergegeven door middel van RTC-segmenten (knipperen), wat inhoudt dat wanneer er zich een fout voordoet, de RTC niet wordt getoond, maar er een foutcode verschijnt. De indeling van de foutcode is de volgende:

DX-foutcode

Foutomschrijving
Ruimtesensor Geopend of Kortgesloten E1
Binnen Spoelsensor Geopend E2
Buiten Spoelsensor Geopend E3
Compressor Overbelasting/Binnen Spoelsensor kortgesloten/Buiten Spoelsensor kortgesloten	E4
Gaslek E5
Storing Waterpomp E6
Buiten Spoelsensor bestaat (model MS) E7
Hardwarefout (Kortsluiting Pen Aanraakschakelaar) E8
Fout Feedback Binnen Ventilator E9
EEPROM-fout EE

CW-foutcode

Foutomschrijving
Ruimtesensor Geopend of Kortgesloten E1
Leiding Water Sensor Geopend of Kortgesloten E2
Leiding Watertemperatuur Slecht E4
Leiding Watertemperatuur Slecht/Storing	E5
Waterpompfout	E6
Hardwarefout (Kortsluiting Pen Aanraakschakelaar)	E8
Fout Feedback Binnen Ventilator	E9

Foutdiagnose (Alleen voor Inverter)

Als er iets abnormaals wordt waargenomen, knippert op de bedrade controller ARCWB de foutcode

FOUTCODE	BETEKENIS
00	NORMAAL
A1	PCB-FOUT BINNENSHUIS
A3	AFVOERPOMP ABNORMAAL
A5	ANTIVRIES (KOELING)/WARMTEWISSELAAR OVERVERHIT (VERWARMING)
A6	VENTILATORMOTOR BINNENSHUIS ABNORMAAL
AH	ELEKTRISCHE LUCHTREINIGER ABNORMAAL
C4	WARMTEWISSELAAR BINNENSHUIS (1) THERMISTOR KORTSLUITING/OPEN
C5	WARMTEWISSELAAR BINNENSHUIS (2) THERMISTOR KORTSLUITING/OPEN
C7	FOUT SCHAKELAAR UITERSTE STAND LAMELLEN
C9	THERMISTOR KAMER BINNENSHUIS KORTSLUITING/OPEN
E1 PCB-FOUT BUITENSHUIS
E3 HOGEDRUKBEVEILIGING
E4 LAGEDRUKBEVEILIGING
E5 VERGRENDELING COMPRESSORMOTOR/COMPRESSOR OVERBELAST
E6 OPSTARTFOUT COMPRESSOR
E7 VERGRENDELING GELIJKSTROOMMOTOR VENTILATIE BUITENSHUIS
E8 TE HOGE STROOMSTERKTE WISSELSTROOM
E9 EXV-FOUT
EA FOUT 4-WEG-KLEP
F3 OVERVERHITTING AFVOERLEIDING
F6 OVERVERHITTING WARMTEWISSELAAR
HO FOUT COMPRESSOR-SENSORSYSTEEM
H3 FOUT HOGEDRUKSCHAKELAAR
H6 FOUT COMPRESSOR-TERUGKOPPELINGSDETECTIE
H7	VENTILATORMOTOR OVERBELAST/TE HOGE STROOMSTERKTE/SENSOR ABNORMAAL
H8 FOUT WISSELSTROOMSENSOR
H9 THERMISTOR LUCHT BUITENSHUIS KORTSLUITING/OPEN
J1 FOUT DRUKSENSOR
J3	COMPRESSOR AFVOERLEIDING THERMISTOR KORTSLUITING/OPEN/VERKEERD GEPLAATST
J5 AANZUIGLEIDING THERMISTOR KORTSLUITING/OPEN
J6 WARMTEWISSELAAR BUITENSHUIS THERMISTOR KORTSLUITING/OPEN
J7 SUBKOELING WARMTEWISSELAAR THERMISTOR KORTSLUITING/OPEN
J8 VLOEISTOFLEIDING THERMISTOR KORTSLUITING/OPEN
J9 GASLEIDING THERMISTOR KORTSLUITING/OPEN
L1 PCB-FOUT INVERTER BUITENSHUIS
L3 OVERVERHITTING REGELKAST BUITENSHUIS
L4 OVERVERHITTING KOELLICHAAM
L5 IPM-FOUT/IGBT-FOUT
L8 INVERTER COMPRESSOR TE HOGE STROOMSTERKTE
L9 PREVENTIE TE HOGE STROOMSTERKTE COMPRESSOR
LC COMMUNICATIEFOUT (REGEL-PCB EN INVERTER-PCB BUITENSHUIS)
P1 OPEN FASE OF SPANNINGSONBALANS
P4 KOELLICHAAM THERMISTOR KORTSLUITING/OPEN
PJ FOUT INSTELLING CAPACITEIT
U0 ONVOLDOENDE GAS
U2 GELIJKSTROOM BUITEN BEREIK
U4 COMMUNICATIEFOUT
U7 COMMUNICATIEFOUT (REGEL-PCB EN IPM-PCB BUITENSHUIS)
UA INSTALLATIEFOUT
UF	ONJUISTE COMBINATIE INSTALLATIE LEIDING & BEDRADING /VERKEERDE BEDRADING/ONVOLDOENDE GAS
UH ANTIVRIES (OVERIGE VERTREKKEN)

2.0 HARDWARE-INSTELLING

De unit heeft 2 jumper-opties voor het regelen van de functie van het bord.

Tabel 2,0: Samenvating van Hardware-instellingen

OPTIE Met Jumper Zonder Jumper
Temperatuurbereik instellen	Temperatuurbereik instellen van 20^ - 30^	Temperatuurbereik instellen van 16^ - 30^ (Standaard)
TURBO_QUIET	Ventilatorsnelheid Turbo en Stil uitschakelen (Standaard)	Ventilatorsnelheid Turbo en Stil inschakelen

* Alleen van toepassing op model met functies Turbo of Stil ingebouwd.

3.0 INSTALLATIE

3.1 Accesoires

De volgende accessoires worden bij deze handleiding geleverd. Neem onmiddellijk contact op met uw leverancier als er een onderdeel ontbreekt.

1. Afstandsbediening
2. Houtschroef (2 stuks) & machineschroef (2 stuks)
3. Instructiehandleiding
4. Batterij

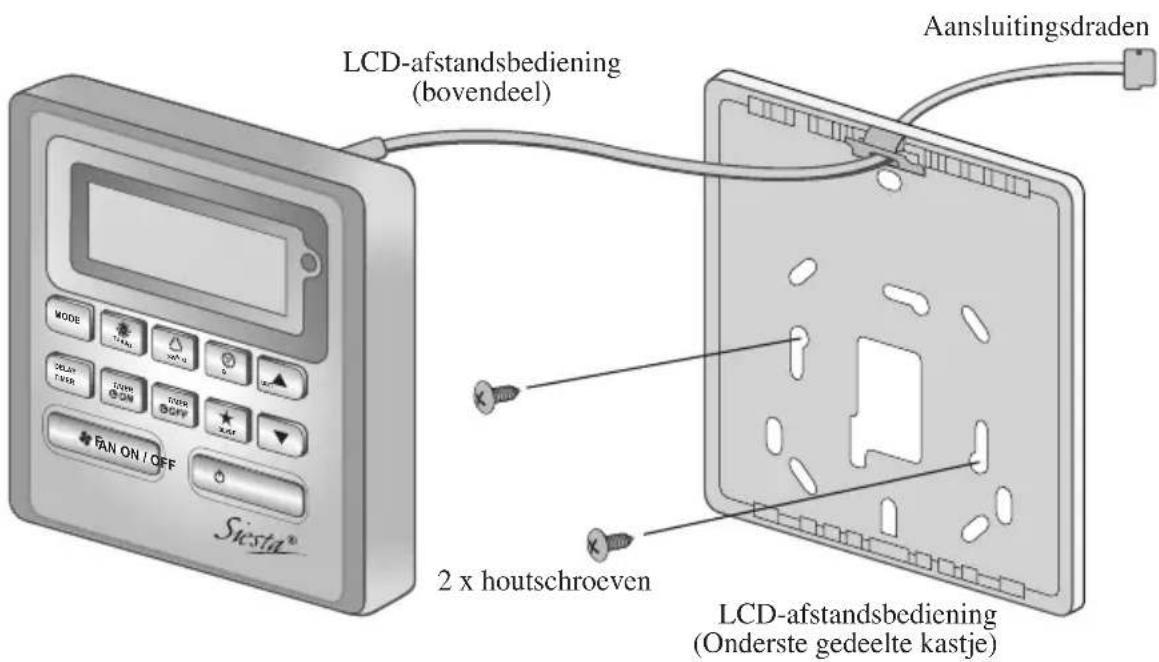

3.2 Stap-voor-stapgids

I. Open eerst de klem bovenop de controller en vervolgens de onderste klem. Neem het bovenste gedeelte van de controller los van het onderste gedeelte.
II. Zet het onderste gedeelte van het kastje met de 2 schroeven vast op de wand. Steek vervolgens de verbindingsdraad door de sleuf in het bovenste middengedeelte, zoals wordt getoond.
III. Zet eerst de onderste klem terug en klik vervolgens het bovenste gedeelte dicht.

LCD-afstandsbediening (bovendeel) Aansluitingsdraden 2 x houtschroeven LCD-afstandsbediening (Onderste gedeelte kastje)
