GEBRUIKSAANWIJZING MKH22SK0 BOSCH

[nl] Gebruikershandleiding en installatie-instructies Kookplaat 26

NKE6..GA..

Ø 18 Ø 14,5 Ø 14,5 Ø 21

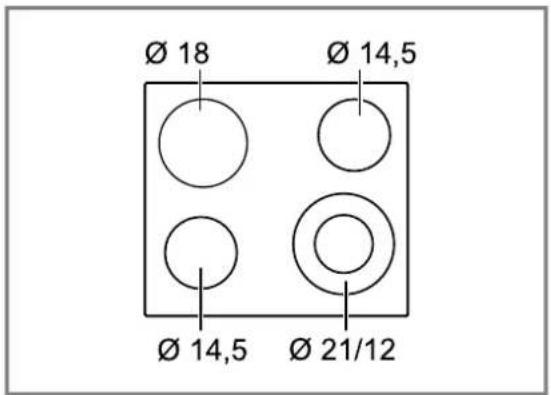

NKF6..GA..

Ø 18 Ø 14,5 Ø 14,5 Ø 21/12

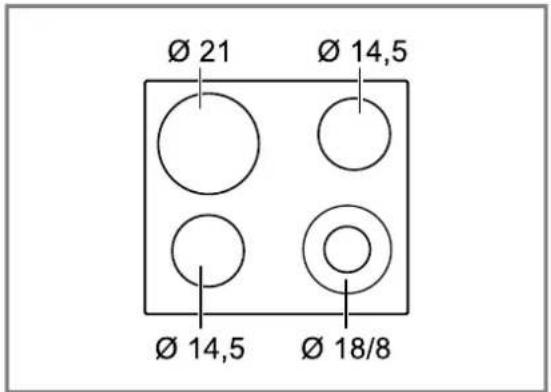

NKF6..GA.G, NKF..GA..E

Ø 21 Ø 14,5 Ø 14,5 Ø 18/8

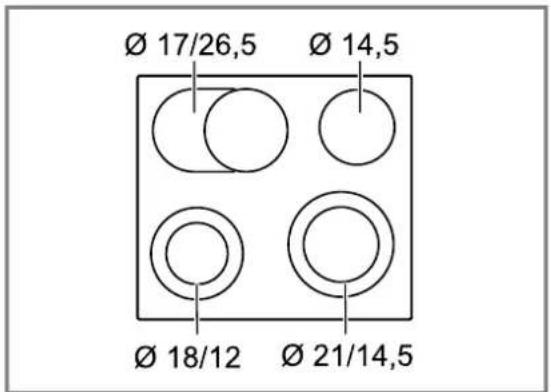

NKH6..GA..

Ø 17/26,5 Ø 14,5 Ø 18/12 Ø 21/14,5

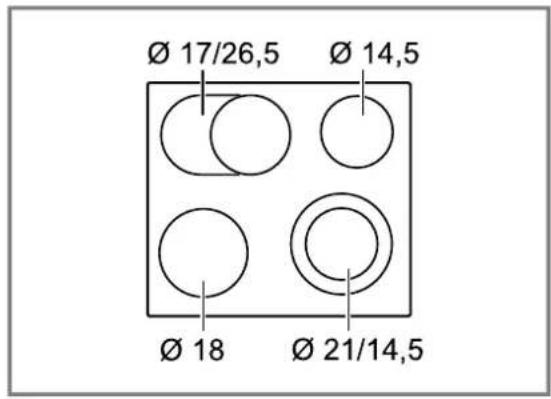

NKN6..GA..

Ø 17/26,5 Ø 14,5 Ø 18 Ø 21/14,5

1 Veiligheid 26
2 Materiële schade voorkomen 27
3 Milieubescherming en besparing 28
4 Uw apparaat leren kennen 28
5 De Bediening in essentie 29

6 Reiniging en onderhoud 30
7 Afvoeren 30
8 Servicedienst 30
9 MONTAGEHANDLEIDING 31
9.1 Veilige montage 31

Veiligheid

Neem de volgende veiligheidsvoorschriften in acht.

1.1 Algemene aanwijzingen

■ Lees deze gebruiksaanwijzing zorgvuldig door.
■ Bewaar de gebruiksaanwijzingen, de apparaatpas en de productinformatie voor later gebruik of voor volgende eigenaren.
■ Sluit het apparaat in geval van transportschade niet aan.

1.2 Bestemming van het apparaat

Apparaten zonder stekker mogen alleen door geschoold personeel worden aangesloten. Bij schade door een verkeerde aansluiting kunt u geen aanspraak maken op garantie.

Gebruik het apparaat uitsluitend:

■ om voedsel en dranken te bereiden.
■ onder toezicht. Houd kortstondige kookprocessen ononderbroken in het oog.
■ voor huishoudelijk gebruik en in gesloten ruimtes binnen de huiselijke omgeving.
■ tot een hoogte van 2000 m boven zeeniveau.

Gebruik het apparaat niet:

■ met een externe timer of een separate afstandsbediening. Dit geldt niet voor het geval dat de werking middels de door EN 50615 genoemde apparaten wordt uitgeschakeld.

1.3 Inperking van de gebruikers

Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geestelijke beperkingen of met

gebrekkige ervaring en/of kennis, indien zij onder toezicht staan of zijn geïnstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 15 jaar of ouder zijn en onder toezicht staan. Zorg ervoor dat kinderen die jonger zijn dan 8 jaar niet bij het apparaat of de aansluitkabel kunnen komen.

1.4 Veilig gebruik

Zonder toezicht koken op kookplaten met vet of olie kan gevaarlijk zijn en brand veroorza-ken.

• Verlies hete oliën en vetten daarom nooit uit het oog.
• Nooit proberen om een vuur met water te blussen, maar het apparaat uitschakelen en dan de vlammen bijv. met een deksel of een blusdeken afdekken.

Het kookvlak wordt erg heet.

• Nooit brandbare voorwerpen op het kookvlak of in de directe omgeving leggen.
• Nooit voorwerpen op het kookvlak bewaren.

Als de kookplaat wordt afgedekt, kan dat ongelukken veroorzaken, bijvoorbeeld door oververhitting, in brand vliegen of ontploffende materialen.

▶ Dek de kookplaat niet af.
Levensmiddelen kunnen vuur vatten.
- Er moet toezicht worden gehouden op het kookproces. Een korte procedure moet permanent worden gecontroleerd.

⚠ WAARSCHUWING – Kans op brandwon- den!

Tijdens het gebruik worden het apparaat en zijn aanraakbare onderdelen heet, vooral een eventueel aanwezig kookplaatframe.

• Wees voorzichtig om het aanraken van verwarmingselementen te voorkomen.
• Kinderen jonger dan 8 jaar moeten uit de buurt worden gehouden.

Kookplaatbeschermroosters kunnen tot ongevallen leiden.

• Nooit kookplaatbeschermroosters gebruiken.
  Het apparaat wordt heet tijdens het gebruik.

- Het apparaat voor het schoonmaken laten afkoelen.

De grepen van het kookgerei kunnen tijdens het gebruik heet worden. Als de grepen boven de verwarmingszone komen te liggen, kunnen de grepen bijzonder heet worden.

• Altijd de volledige verwarmingszone met het kookgereik afdekken.
  ▶ Een pannenlap gebruiken.

⚠ WAARSCHUWING – Kans op elektrische schok!

Ondeskundige reparaties zijn gevaarlijk.

• Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoere
• Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
• Wanneer de netaansluitkabel of de apparaataansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door een speciale netaansluitkabel of speciale apparaataansluitkabel die verkrijgbaar is bij de fabrikant of de klantenservice.
• Als het netsnoer van dit apparaat wordt beschadigd, moet het door geschoold vakpersoneel worden vervangen.

Een beschadigd apparaat is gevaarlijk.

• Nooit een beschadigd apparaat gebruiken.
• Is het oppervlak gescheurd, dan het apparaat uitschakelen om een mogelijke elektrische schok te vermijden. Hiervoor het apparaat via de zekering in de meterkast uitschakelen.
  ▶ Kookzoneknop op nul zetten.
• Neem contact op met de service-afdeling.
• Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
  Binnendringend vocht kan een elektrische schok veroorzaken.

- Geen stoomreiniger of hogedrukreiniger gebruiken om het apparaat te reinigen.

Bij hete apparaatonderdelen kan de kabelisolatie van elektrische apparaten smelten.

- Zorg ervoor dat de aansluitkabel van elektrische apparaten nooit in contact komt met hete onderdelen van het apparaat.

Wanneer er vloeistof zit tussen de bodem van de pan en de kookzone, kunnen kookpannen plotseling omhoog springen.

- Zorg ervoor dat de kookzone en de bodem van de pan altijd droog zijn.

Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken.

• Verpakkingsmateriaal uit de buurt van kinderen houden.
• Laat kinderen niet met verpakkingsmateriaal spelen.
  Kinderen kunnen kleine onderdelen inademen of inslikken en hierdoor stikken.
• Kleine onderdelen uit de buurt van kinderen houden.
• Kinderen niet met kleine onderdelen laten spelen.

2 Materiële schade voorkomen

LET OP

Door ruwe bodems van pannen ontstaan krassen op de glaskeramiek.

• Kookgerei controleren.
  Door droogkoken kan het kookgerei of het apparaat beschadigd raken.
• Nooit pannen zonder inhoud op een hete kookzone zetten of laten droogkoken.

Verkeerd geplaatst kookgerei kan tot oververhitting van het apparaat leiden.

- Nooit hete kook- of bakpannen op de bedieningselementen of de kookplaatrand zetten.

Wanneer er harde en puntige voorwerpen op de kookplaat vallen, kan deze beschadigd raken.

- Geen harde of puntige voorwerpen op de kookplaat laten vallen.

Hittegevoelige materialen smelten op de hete kookzo- nes.

- Geen beschermingsfolie op de kookplaat gebruiken.

- Geen aluminiumfolie of kunststof vormen gebruiken.

2.1 Overzicht van de meest voorkomende schade

Hier vindt u de meest voorkomende schade en tips om deze te voorkomen.

Schade Oorzaak Maatregel
Vlekken	Overgelopen etenswaar	Overgelopen etenswaar on-middelijk verwijderen met een schraper voor vitrokeramische kookplaat.
Vlekken	Ongeschikte reinigingsmiddelen	Gebruik alleen reinigings-middelen die geschikt zijn voor glaskeramiek.
Krassen	Zout, suiker of zand	Gebruik de kookplaat niet als werkblad of plateau om iets neer te zetten.

Schade Oorzaak Maatregel
Krassen	Ruwe bodems van pannen	Het kookgerei controleren.
Verkleu-ring	Ongeschikte reinigingsmiddelen	Gebruik alleen reinigings-middelen die geschikt zijn voor glaskeramiek.
Verkleu-ring	Slijtage van pan-nen, bijv. alumi-nium	Pannen optillen om ze te verplaatsen.
Schelp-vormige beschadiging van het oppervlak	Suiker of sterk suikerhoudend voedsel	Overgelopen etenswaar on-middellijk verwijderen met een schraper voor vitrokeramische kookplaat.

3 Milieubescherming en besparing

3.1 Afvoeren van de verpakking

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden hergebruikt.

- De afzonderlijke componenten op soort gescheiden afvoeren.

Als u deze aanwijzingen opvolgt, verbruikt het apparaat minder energie.

Een kookzone kiezen die bij de grootte van de pan past. Het kookgerei gecentreerd plaatsen.

Gebruik kookgerei met een bodemdiameter die overeenkomt met de diameter van de kookzone.

Tip: Fabrikanten van kookgerei geven vaak de bovendi- ameter van de pan aan. Die is dikwijls groter dan de bo- demdiameter.

- Niet-passend kookgerei of niet volledig afgedekte kookzones verbruiken veel energie.

Pannen afsluiten met een passend deksel.

- Wanneer u zonder deksel kookt, heeft het apparaat aanzienlijk meer energie nodig.

Deksel zo min mogelijk oplichten.

- Wanneer u het deksel oplicht, ontsnapt er veel energie.

Glazen deksel gebruiken.

- Door het glazen deksel kunt u in de pan kijken zonder het deksel op te lichten.

Pannen met vlakke bodem gebruiken.

- Als de bodem niet vlak is, wordt het energieverbruik hoger.

Gebruik kookgerei dat past bij de hoeveelheid levensmiddel.

- Groot kookgerei met weinig product heeft meer energie nodig om op te warmen.

Met weinig water koken.

√ Hoe meer water er in het kookgerei zit, des te meer energie is er nodig om op te warmen.

Schakel tijdig terug naar een lagere kookstand.

√ Met een te hoge doorkookstand verspilt u energie.

De restwarmte van de kookplaat gebruiken. Bij langere bereidingstijden de kookzone 5-10 minuten vóór het einde van de bereidingstijd uitschakelen.

- Onbenutte restwarmte verhoogt het energieverbruik.

4 Uw apparaat leren kennen

De gebruiksaanwijzing geldt voor verschillende kookplaten. De afmetingen van de kookplaten vindt u in het typeoverzicht. → Pagina 2

4.1 Kookzones

Hier vindt u een overzicht van de verschillende bijschakelingen van de kookzones.

	Kookplaat Bijschakelen en uitschakelen
○	Kookzone met één ring
◎	Kookzone met twee ringen	Bijschakelen: de kookzone-knop tot @naar rechts draai-en. Kookstand instellen.Uitschakelen: de kookzone-knop naar 0 draaien en op-nieuw instellen.

	Kookplaat Bijschakelen en uitschakelen
	De kookzoneknop nooit over het symbool cheen naar 0 draaien.
CO	Braadzone Bijschakelen: de kookzone-knop tot daar rechts draai-en. Kookstand instellen.Uitschakelen: de kookzone-knop naar 0 draaien en op-nieuw instellen.De kookzoneknop nooit over het symbool cheen naar 0 draaien.

Opmerkingen

• Donkere gedeelten in het gloeibeeld van de kookzone hebben een technische oorzaak. Ze zijn niet van invloed op de werking van de kookzone.
• De kookzone regelt de temperatuur door de verwarming in en uit te schakelen. Ook bij het hoogste ver-

mogen kan de verwarming inschakelen en uitschakelen.

• Gevoelige onderdelen worden daarmee beschermd tegen oververhitting.
• Het apparaat wordt beschermd tegen elektrische overbelasting.

4.2 Kookzone-indicatie en restwarmte-indicatie

De kookplaat heeft een kookzone-indicatie en een restwarmte-indicatie. De indicatie brandt wanneer een kookzone warm is.

Indicatie Betekenis

Kookzone-indicatie	Brandt tijdens de werking, korte tijd na het inschakelen.
Restwarmte-indicatie	Brandt na het koken, wanneer de kookzone nog warm is.Opmerking:U kunt kleine gerechten warmhouden of couverture smelten.

5 De Bediening in essentie

5.1 Kookplaat inschakelen of uitschakelen

U schakelt de kookplaat in en uit met de kookzoneknop.

5.2 Instellen van de kookzones

Met de kookzoneknop stelt u het verwarmingsvermogen van de kookzone in.

Kookstand

1 laagste stand

9 hoogste stand

5.3 Insteladvies voor het koken

Hier krijgt u een overzicht van verschillende gerechten en de bijbehorende kookstanden.

De bereidingstijd varieert afhankelijk van de soort, het gewicht, de dikte en de kwaliteit van de gerechten. De doorkookstand is afhankelijk van de gebruikte pan.

Aanwijzingen voor de bereiding

■ Voor het aan de kook brengen kookstand 9 gebruiken.
■ Dikvloeibaar voedsel af en toe omroeren.
■ Levensmiddelen die snel en heet worden aangebraden of waarbij tijdens het aanbraden veel vloeistof vrijkomt, in kleine porties aanbraden.
- Tips voor energiebesparend koken. →Pagina 28

Smelten

Gerecht Door-	kook-stand	Doorkook-duur in minuten
Boter, gelatine 1 -
Verwarmen of warmhouden
Eenpansgerecht, bijv. linzen-schotel	1	-
Melk^1	1-2 -

Gaarstoven of zachtjes laten koken

Knoedels, balletjes2,3	3-4 20-30
Vis2,3	3 10-15
Witte saus, bijv. bechamelsaus 1	3-6

Koken, stomen of stoven

Rijst met dubbele hoeveelheid water	3 15-30
Aardappelen in schil 3-4 25-30
Gekookte aardappelen 3-4 15-25
Deegwaren, pasta ^2,3	5 6-10
Eenpansgerecht, soep 3-4 15-60
Groente, vers of diepvries 3-4 10-20
Voedsel in de snelkookpan 3-4 -

Sudderen

Rollades

3-4 50-60

Stoofvlees 3-4 60-100

Goulash 3-4 50-60

Braden met weinig olie

De gerechten zonder deksel braden.

Schnitzel, al dan niet gepaneerd 6-7 6-10

Koteletten, al dan niet 6-7 8-12 gepaneerd ^1

Steak, 3 cm dik 7-8 8-12

Vis of visfilet, al dan niet gepa- 4-5 8-20 neerd

Vis of visfilet, gepaneerd en diepvries, bijv. vissticks 6-7 8-12

Pangerechten, diepvries 6-7 6-10

Pannenkoeken 5-6 ononder-

broken

6 Reiniging en onderhoud

Reinig en onderhoud uw apparaat zorgvuldig om er voor te zorgen dat het lang goed blijft werken.

6.1 Reinigingsmiddelen

Geschikte reinigingsmiddelen en schraper voor vitrokeramische kookplaat zijn verkrijgbaar bij de service-dienst, in de online-shop of in de vakhandel.

LET OP

Ongeschikte reinigingsmiddelen kunnen de oppervlakken van het apparaat beschadigen.

- Nooit ongeschikte reinigingsmiddelen gebruiken.

Ongeschikte reinigingsmiddelen

■ Onverdund afwasmiddel
■ Reinigingsmiddelen voor de vaatwasser
■ Schuurmiddelen
■ Agressieve reinigingsmiddelen, bijv. ovensprays of vlekverwijderaars
■ Krassende sponzen
■ Hogedrukreinigers of stoomstraalapparaten

6.2 Glaskeramiek reinigen

Reinig de kookplaat na elk gebruik om te voorkomen dat kookresten inbranden.

Opmerking: Neem de informatie over de ongeschikte reinigingsmiddelen in acht. →Pagina 30

Vereiste: De kookplaat is afgekoeld.

1. Verwijder hardnekkig vuil met een schraper voor vitro-keramische kookplaat.
2. Reinig de kookplaat met een reinigingsmiddel voor glaskeramiek. Houd u aan de reinigingsinstructies die op de verpakking van het reinigingsmiddel staan.

Tip: Met een speciale spons voor glaskeramiek kunt u goede reinigingsresultaten boeken.

6.3 Kookplaatrand reinigen

Reinig de kookplaatrand na het gebruik, als er vuil of vlekken op zitten.

Opmerkingen

• Neem de informatie over ongeschikte reinigingsmiddelen in acht. →Pagina 30

• Niet de schraper voor vitrokeramische kookplaat gebruiken.

• De kookplaatrand reinigen met warm zeepsop en een zachte doek.

Nieuwe vaatdoekjes voor het gebruik grondig uitwassen.

1. Met een zachte doek nadrogen.

7 Afvoeren

7.1 Afvoeren van uw oude apparaat

Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen opnieuw worden gebruikt.

- Voer het apparaat milieuvriendelijk af. Bij uw dealer en uw gemeente- of deelraadskantoor kunt u informatie verkrijgen over de actuele afvoermethoden.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

8 Servicedienst

Originele vervangende onderdelen die relevant zijn voor de werking in overeenstemming met de desbetreffende Ecodesign-verordening kunt u voor de duur van ten min-

ste 10 jaar vanaf het moment van in de handel brengen van het apparaat binnen de Europese Economische Ruimte bij onze servicedienst verkrijgen.

Opmerking: Het inschakelen van de servicedienst in het kader van de fabrieksgarantievoorwaarden is gratis.

Gedetailleerde informatie over de garantieduur en de garantievoorwaarden in uw land ontvangt u via de QR-code op het meegeleverde document over de service-contacten en garantievoorwaarden, bij onze klantenservice, uw dealer of op onze website.

Als u contact opneemt met de servicedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig.

De contactgegevens van de klantenservice vindt u via de QR-code op het meegeleverde document over de servicecontacten en garantievoorwaarden of op onze website.

De informatie conform verordening (EU) 66/2014 en (EU) 2023/826 vindt u online op www.bosch-home.com

op de productpagina en de servicepagina van uw apparaat bij de gebruiksaanwijzingen en aanvullende documenten.

8.1 Productnummer (E-nr.) en productienummer (FD)

Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat.

Het typeplaatje vindt u:

■ op de apparaatpas.
■ aan de onderkant van de kookplaat.

Om uw apparaatgegevens en de servicedienst-telefoon-nummers snel terug te kunnen vinden, kunt u de gegevens noteren.

9 Montagehandleiding

Houd rekening met deze informatie bij de montage van het apparaat.

9.1 Veilige montage

Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht.

■ Elektrische aansluiting: alleen door een erkend vakman. In geval van een verkeerde aansluiting komt de garantie te vervallen.

• Alleen als de inbouw op deskundige wijze en conform dit installatievoorschrift wordt uitgevoerd, is de veiligheid bij het gebruik gegarandeerd. Bij schade als gevolg van een niet-deskundige inbouw is de monteur aansprakelijk.
  ■ Kookplaat en fornuis alleen van hetzelfde merk en met hetzelfde combinatiepunt.
  ■ De bescherming tegen aanraking dient door de inbouw te zijn gewaarborgd.
  ■ Installatievoorschrift van het fornuis in acht nemen.

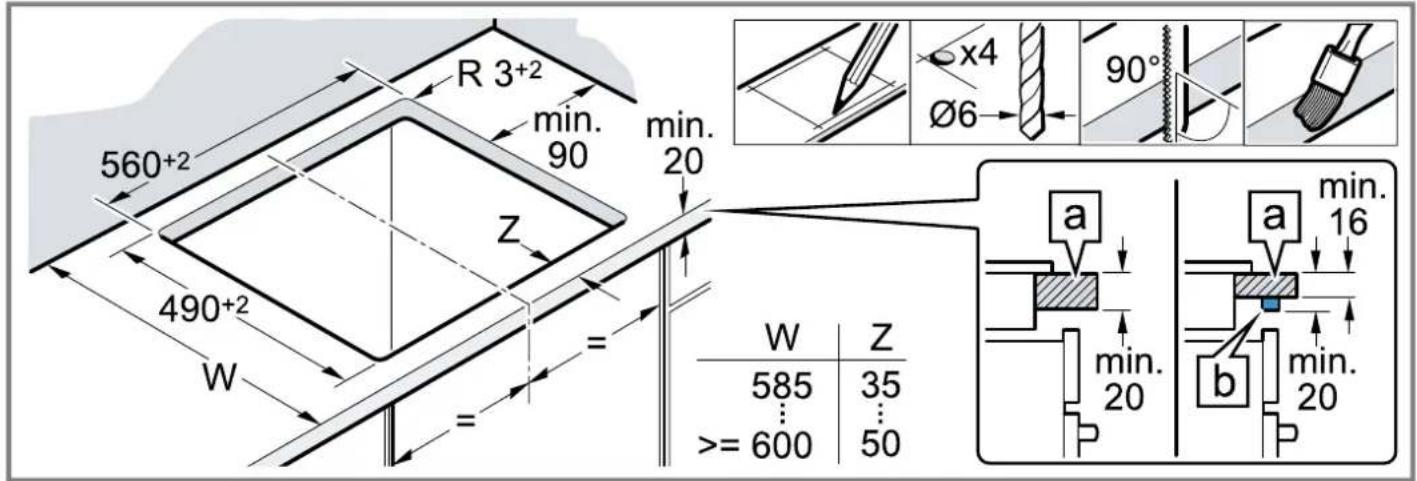

9.2 Meubel voorbereiden

Het werkblad dient egaal, waterpas en stabiel te zijn.

• De inbouwmeubelen inclusief wandafsluitstrips moeten minstens 90°C hittebestendig zijn.
• Een nisbekleding binnen 50 mm afstand tot de achterwand mag niet brandbaar zijn (bijv. tegels, steen).
• Bij de passende onderbouw b kunnen ook werkbladen tot 16 mm worden gebruikt.
• De snijvlakken hittebestendig afdichten om te voorkomen dat het werkblad door vocht uitzet.

R 3+2 560+2 min. 90 min. 20 Z 490+2 W = = W | Z 585 | 35 : >= 600 | 50 x4 Ø6 90° a min. 16 a min. 20 b min. 20

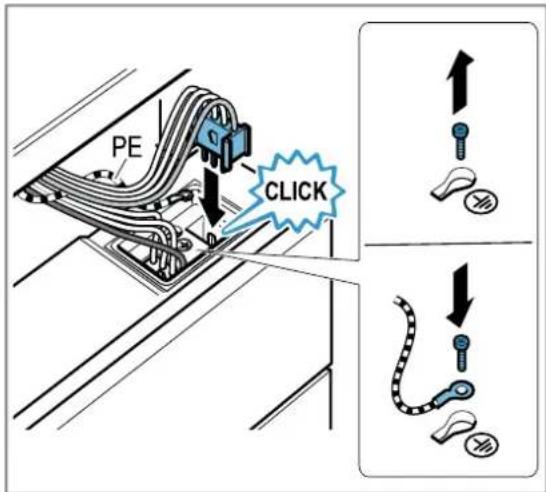

9.3 Kookplaat aansluiten

Vereiste: Het fornuis dient op het net aangesloten maar spanningsloos te zijn.

1. De randaarde PE (groen/geel) van de kookplaat op het aardingspunt van het fornuis schroeven.
2. De stekker van de kookzone aan het fornuis aansluiten.
   De kleur van het snoer aan de voorkant dient overeen te komen met de kleuraanduiding van de sticker.

PE CLICK

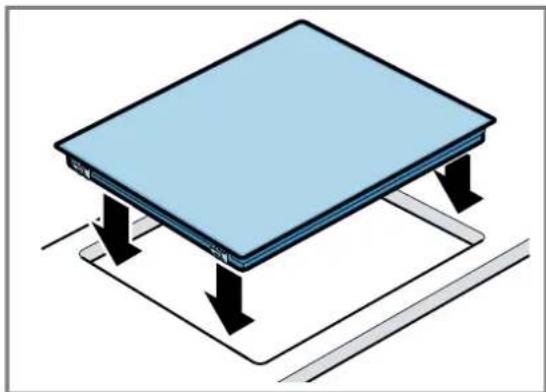

9.4 Kookplaat inbrengen

De leidingen niet inklemmen en niet over scherpe ran- den leiden.

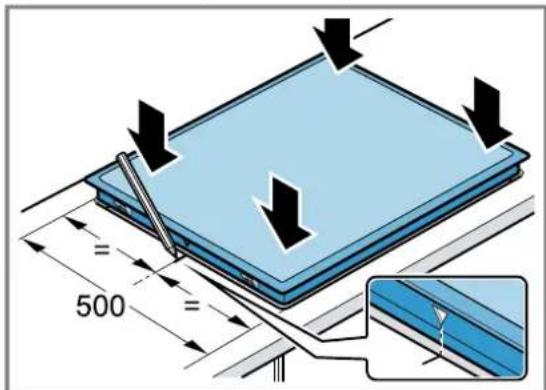

- De kookplaat kan ook in een voorhanden 500 mm diep uitsparing worden ingebouwd.

500

9.5 Uitbouw van de kookplaat

1. Maak het apparaat spanningsloos.

2. Het fornuis zover uittrekken dat de kookzonestekkers en tot slot de aarddraad PE (groen/geel) van de aardingsschroef kunnen worden losgemaakt. Het fornuis hierbij voor het meubel eventueel op een platform plaatsen.

3. De kookplaat er van onderaf uitdrukken.
