GEBRUIKSAANWIJZING PVS811B16E BOSCH

Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering. → Fig. 1

QR-Code montagevideo

Hier vindt u de QR-code voor de montagevideo. → Fig. 2

Afmetingen van het apparaat

Hier vindt u de afmetingen van het apparaat. → Fig. 3

Inbouwafmetingen voor vlakkanaalbochten

Hier vindt u een overzicht van de inbouwafmetingen van de vlakkanaalbochten.

Zijaanzicht:

→Fig. 4, →Fig. 5, →Fig. 6

Vooraanzicht:

→ Fig. 7

Installatievarianten

Hier vindt u een overzicht van de verschillende installatievarianten.

Geurfilter en adapter voor circulatiefunctie: → Fig. 8

Geurfilter, diffusor en afdichting voor circulatiefunctie:

→ Fig. 9

Akoestisch filter en afdichting voor afvoerfunctie: → Fig. 10

Opmerking: Geschikte kanalen voor de installatie kunt u via de klantenservice, op onze website of in de vakhandel verkrijgen.

Veiligheidsafstanden

Neem de veiligheidsafstanden van het apparaat in acht.

Afstanden tot het overloopreservoir → Fig. 11

Positie van overloopreservoir: → Fig. 12

Bij een afstand van 50 mm tussen meubelachterwand en wand is het vermogen optimaal. Bij een kleinere afstand vermindert het vermogen.

→ Fig. 13

Veiligheidsafstanden bij het uitsnijden van het werkblad in acht nemen.

Doe geen voorwerpen in de lade die de maximale hoogte van de lade overschrijden. De voorwerpen kunnen tegen de apparaatsokkel stoten en hierdoor de functies storen.

→ Fig. 14

Algemene aanwijzingen

■ Lees deze gebruiksaanwijzing zorgvuldig door.
- Alleen een geautoriseerde vakman mag het apparaat aansluiten.
■ Sluit voor aanvang van alle werkzaamheden altijd de stroomtoevoer af.
- Dit apparaat nooit in boten of voertuigen gebruiken.
■ Houd de aanbevelingen van de fabrikant van het werkblad aan.

Veilige montage

Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht.

De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling.

⚠ WAARSCHUWING – Gevaar: magnetisme!

Het apparaat bevat permanente magneten. Deze kunnen elektronische implantaten, zoals pacemakers, of insulinepompen beïnvloeden.

- Personen met elektronische implantaten dienen minimaal een afstand van 10 cm tot het apparaat aan te houden.

Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) betrekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de naastgelegen ruimtes lucht onttrokken. Zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

• Altijd voor voldoende luchttoevoer zorgen, wanneer het apparaat in luchtafvoermodus werkt, en er tegelijkertijd vuurbron is die gebruik maakt van de aanwezige lucht.
• U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische voorzieningen, kan worden toegevoerd. Een luchtaanvoer/afvoereenheid in de muur alleen is niet voldoende om aan de minimale eisen te voldoen.
• Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer.
• Indien het apparaat alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk.

De vetafzettingen in het vetfilter kunnen ontbranden.

• Werk in de buurt van het apparaat nooit met open vuur (bijv. flamberen).
• Installeer het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen), wanneer een gesloten, niet afneembare afdekking aanwezig is. Er mogen geen vonken weg-springen.

Wijzigingen aan de elektrische of mechanische opbouw zijn gevaarlijk en kunnen leiden tot functiesto- ringen.

• Geen wijzigingen aan de elektrische of mechanische opbouw aanbrengen.
  Onderdelen die tijdens de montage toegankelijk zijn, kunnen scherp zijn en tot snijletsels leiden.
  ▶ Veiligheidshandschoenen dragen.
  Het toestel is zwaar.
• Om het apparaat te bewegen, zijn 2 personen vereist.

▶ Alleen geschikte hulpmiddelen gebruiken.

Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken.

• Verpakkingsmateriaal uit de buurt van kinderen houden.
• Laat kinderen niet met verpakkingsmateriaal spe- len.

Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging.

• De luchtafvoer niet in een rookkanaal of rookgasafvoer leiden dat in bedrijf is.
• Voer de luchtafvoer niet in een schacht die dient voor het ontluchten van opstelruimtes voor haarden.
  ▶ Moet de luchtafvoer in een rook- of afvoergasschoorsteen worden geleid die niet in gebruik is, dan dient hiervoor toestemming van een vakbekwame schoorsteenveger te worden verkregen.

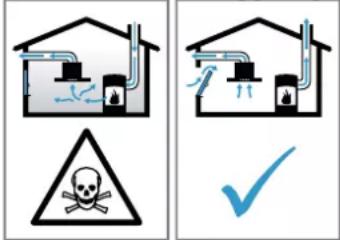

Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging.

- Wanneer een afzuigkap wordt geïnstalleerd met een haard die afhankelijk is van de ruimtelucht, dan moet de stroomtoevoer van de afzuigkap zijn voorzien van een geschikte veiligheidsschakeling.

Aanwijzingen voor de elektrische aansluiting

Om het apparaat elektrisch veilig te kunnen aansluiten, dient u deze aanwijzingen in acht te nemen.

⚠ WAARSCHUWING – Kans op elektrische schok!

Het apparaat moet op elk gewenst moment van de stroom kunnen worden afgesloten. Het apparaat mag alleen op een geaard stopcontact worden aangesloten die volgens de voorschriften is geïnstalleerd.

In de vast geplaatste elektrische installatie moet een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategorie III en volgens de opbouwvoorschriften worden ingebouwd.
- De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring naar het apparaat te installeren.
■ De aansluitkabel niet knikken of inklemmen en uit de buurt van scherpe randen houden.
■ De aansluitkabel zodanig plaatsen dat deze de het- te behuizing van het apparaat niet raakt.
■ Alleen de bij het apparaat meegeleverde of door de technische servicedienst geleverde aansluitkabel gebruiken.
■ Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.
■ Het apparaat is conform de beschermingsklasse 1. Daarom het apparaat alleen met een aarddraadaansluiting gebruiken.
■ De fabrikant is niet verantwoordelijk voor bedrijfsstoringen of mogelijke schade als gevolg van een onjuiste elektrische installatie.

Elektrische aansluiting voorbereiden

Vereiste: Alleen de daarvoor bestemde service-dienst mag werkzaamheden aan het binnenste van het apparaat uitvoeren of het netsnoer vervangen.

1. De aanwijzingen voor de elektrische aansluiting in acht nemen.

Bij een foute montage, een ondeskundige inbouw of aansluiting vervalt de garantie.

1. Is er een langere netkabel nodig, neem dan contact op met de servicedienst. Er zijn kabels tot 2,20 m beschikbaar.
2. Bij apparaten zonder vooraf geïnstalleerde kabel, de netkabel in de aansluitdoos steken.

Aansluitdoos openen

- Het deksel van de aansluitdoos optillen met behulp van een schroevendraaier.

$$ \rightarrow \text { Fig. } 1 5 $$

Aansluitdoos voorbereiden

1. De schroef losdraaien.

2. Til de trekontlasting op met behulp van een schroevendraaier.

3. Maak de trekontlasting los.

$$ \begin{array}{l} \rightarrow \text { Fig. } 1 6 \ \rightarrow \text { Fig. } 1 7 \ \rightarrow \text { Fig. } 1 8 \ \end{array} $$

Kabel in aansluitdoos aansluiten

1. Bij 3 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluiten.

$$ \rightarrow \text { Fig. } 1 9 $$

1. Bij 2 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluiten.

$$ \rightarrow \text { Fig. } 2 0 $$

1. Bij 1 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluiten.

$$ \rightarrow \text { Fig. } \boxed {2 1} $$

1. Bij 2 L / 2 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluiten.

$$ \rightarrow \text { Fig. } 2 2 $$

1. De kleuren van de kabels in acht nemen.

2. BN: bruin

3. BU: blauw
4. GN/YE: groen en geel
5. BK: zwart

6. GY: grijs

7. Indien nodig de meegeleverde koperbrugge overeenkomstig het aansluitschema inbouwen.

8. De kabels aansluiten en dan de schroeven aan de aansluitdoos aantrekken.
9. Bij een aansluiting 1N\~ of 2L / 2N conform het aansluitschema komt 1 overeen met de ventilator-motor.
10. Bij een aansluiting van 2N\~/3N\~ komt de fase L1 (grey) overeen met de ventilatormotor.

Kabel in de aansluitdoos bevestigen

1. Het netsnoer met de trekontlasting bevestigen.
2. De schroef op de juiste positie aantrekken.

- Geen accuschroevendraaier gebruiken.

$$ \rightarrow \text { Fig. } 2 3 $$

1. Om het sluiten van de aansluitdoos te vergemakkelijken, de kabels in het middelste gedeelte van de aansluitdoos aanbrengen.
2. Sluit het deksel van de contactdoos.

Aanwijzingen m.b.t. de luchtafvoerleiding

De fabrikant van het apparaat geeft geen garantie bij klachten die te wijten zijn aan het buizentraject.

■ Een korte, rechte afvoerbuis met een zo groot mogelijke buisdiameter gebruiken.
■ Lange, ruwe afvoerbuizen, vele buisbochten of kleine buisdiameters verminderen het afzuigvermogen en verhogen het ventilatorgeluid.
■ Een afvoerbuis van niet brandbaar materiaal gebruiken.

- Om het teruglopen van condens te vermijden, de afvoerbuis vanuit het apparaat met 1° verval monteren.

Platte buizen

Platte buizen gebruiken waarvan de binnendoorsne- de met de diameter van de ronde buizen overeen- komt:

■ Diameter 150 mm kommt overeen met ca. 177 cm².
- Gebruik bij een afwijkende buisdiameter een afdichtstrip.
- Geen platte buizen met scherpe bochten gebruiken.

Ronde buizen

Ronde buizen met een binnendiameter van 150 mm gebruiken.

Aanwijzing voor de luchtafvoerfunctie

Voor de luchtafvoerfunctie moet een terugslagklep worden ingebouwd.

Opmerkingen

■ Wanneer bij het apparaat geen terugslagklep is meegeleverd, dan kan men een terugslagklep in de vakhandel verkrijgen.
■ Wanneer de afvoerlucht door de buitenwand wordt geleid, dan moet een telescopische muurcassette worden gebruikt.

Meubel controleren

1. Controleren of het inbouwmeubel horizontaal staat en voldoende draagvermogen heeft.
   Het maximale gewicht van het apparaat bedraagt ca. 25 kg.
   Het werkblad waarin u het apparaat inbouwt, moet belastingen van ca. 60 kg weerstaan.

2. Ervoor zorgen dat de stabiliteit van het inbouwmeubel ook na de uitsnijwerkzaamheden is gega-randeerd.

3. Het draagvermogen en de stabiliteit door geschikte onderconstructies garanderen, vooral bij dunne werkbladen.

4. Het gewicht van het apparaat inclusief extra belading in acht nemen.

5. Hittebestendig en vochtbestendig versterkingsmateriaal gebruiken.

6. Controleren of het inbouwmeubel tot 90 °C hittebestendig is.

7. Geen andere apparaten, bijv. ovens, koelapparaten, vaatwasmachines of wasmachines onderbouwen.
8. Pas na installatie in de inbouwopening controleren of het apparaat waterpas is.
9. U kunt de afstand tot een bovenkast vrij kiezen. Daarbij rekening houden met de gebruikersvriendelijkheid en ergonomie bij het gebruik van de plaat.

Meubel voorbereiden

Vereiste: De inbouwmeubelen zijn tot 90°C temperatuurbestendig.

1. Teken de meubeluitsparing af volgens de inbouwschets.

$$ \rightarrow \text { Fig. } 1 4 $$

1. Maak vier gaten met een diameter van 6 mm.

$$ \rightarrow \text {Fig.} 2 4 $$

1. Zorg ervoor dat de hoek van het snijvlak tot het werkblad 90° bedraagt.

$$ \rightarrow \text {Fig.} 2 4 $$

Houd bij inbouw boven een lade de minimale afstanden aan

1. Om het overloopreservoir bij een ingebouwd apparaat te verwijderen, de minimumafstanden in acht nemen.

$$ \rightarrow \text { Fig. } 1 1 $$

1. De positie van het overloopreservoir in acht nemen.

$$ \rightarrow \text { Fig. } 2 5 $$

Meubel voor circulatiefunctie met de adapter voorbereiden

Opmerkingen

■ Wij raden installatie op een niet thermisch geïsoleerde buitenwand of koude vloer aan (μ ≥ 0,5 W/m² °C) af.

- De uitblaaszijde niet direct op andere apparaten of scheidingswanden aansluiten. Wanneer u geen scheidingswanden kunt inbouwen, nakijken onder andere inbouwwijzen.

1. Bij de combinatie met de adapter voor de uitsparing in de achterwand de overeenkomstige maten aanhouden.

$$ \rightarrow \text { Fig. } 2 6 $$

1. De dikte van het werkblad meten. De maat op de sjabloon overbrengen en een lijn tekenen die hier-mee overeenkomt.

$$ \rightarrow \text { Fig. } 2 7 $$

1. Op de sjabloon langs de gemarkeerde lijn van de werkbladdikte A, de snijmiddenlijn B en de referentielijn naar de binnenste luchtuïtlaat C snijden.

2. Het midden van de uitsnijding in het werkblad als hartlijn op de meubelachterwand aftekenen.

$$ \rightarrow \text { Fig. } 2 8 $$

1. De sjabloon aan de middenlijn van de meubelachterwand en aan de onderkant van het werkblad uitlijnen.

2. Maak de uitsnijding in de achterwand aan de hand van de sjabloon.

3. Na de uitsnijwerkzaamheden de spaanders verwijderen.

4. De snijvlakken hittebestendig en waterdicht afdichten.

$$ \rightarrow \text { Fig. } 2 4 $$

Beluchting

1. Bij circulatielucht in de plint van het meubel een luchtuitlaat maken.

- Zorg ervoor dat de luchtuitlaat een minimale diameter van ca. 400 cm ^2 heeft.

- Om de trek en het geluid zo laag mogelijk te houden, in de sokkelplaat de uitlaatopening zo groot mogelijk maken.

1. Om een juiste werking van het apparaat te garanderen de kookplaat via een luchtuitlaat met een minimum doorsnede van 200 cm² in de onderkast gepast ventileren.

Apparaat met circulatiefunctie met adapter inbouwen De afdichting op de adapter bevestigen

- De afdichting op de adapter met max. 5 mm tot de rand bevestigen.

$$ \rightarrow \text { Fig. } 2 9 $$

Adapter aanbrengen

1. Reinig en ontvet het lijmvlak rond de uitsnijding op de achterwand van het meubel.

2. Plaats de adapter in de uitlaatopening aan de achterkant van de kookplaat.

$$ \rightarrow \text { Fig. } 3 0 $$

1. Verwijder de beschermfolie van de zelfklevende tape van de adapter.

$$ \rightarrow \text { Fig. } \boxed {3 1} $$

Apparaat in de uitsnijding van het werkblad plaatsen

1. Verifieer dat de aansluitkabel met het apparaat is verbonden.

2. Het apparaat volledig in de uitsnijding van het werkblad plaatsen.

$$ \rightarrow \text {Fig.} \boxed {3 2} $$

Adapter bevestigen

1. De adapter aan de middelste houder vasthouden en met de zijdelingse houders tegen de meubel- achterwand in de onderkast schuiven en vastplak- ken.

$$ \rightarrow \text { Fig. } \boxed {3 3} $$

1. Indien nodig de adapter tevens met schroeven bevestigen.

$$ \rightarrow \text {Fig.} 3 4 $$

Meubel voor circulatiefunctie met circulatiekanaal voorbereiden

1. Indien nodig de achterwand van het meubel verwijderen.

2. Bij de combinatie met de vlakkanaalbocht voor de uitsparing in de achterwand de betreffende afmetingen in acht nemen.

$$ \rightarrow \text {Fig.} 3 5 $$

1. Bij circulatielucht in de plint van het meubel een luchtuitlaat maken.

- Zorg ervoor dat de luchtuitlaat een minimale diameter van ca. 400 cm ^2 heeft.

- Om de trek en het geluid zo laag mogelijk te houden, in de sokkelplaat de uitlaatopening zo groot mogelijk maken.

1. Om een juiste werking van het apparaat te garanderen de kookplaat via een luchtuitlaat met een minimum doorsnede van 200 cm² in de onderkast gepast ventileren.

2. Na de uitsnijwerkzaamheden de spaanders verwijderen.

3. De snijvlakken hittebestendig en waterdicht afdichten.

$$ \rightarrow \text { Fig. } \boxed {3 6} $$

Apparaat voor circulatiefunctie met circulatiekanaal inbouwen

1. Bij circulatiefunctie de afdichting, het circulatiekanaal, de diffusor en de geurfilters gebruiken.

2. De afmetingen voor de verschillende vlakkanaalbochten in acht nemen. → Pagina 33

Afdichting bevestigen

- De meegeleverde afdichting op de vlakkanaalbocht op maximaal 5 mm van de rand bevestigen. → Fig. 37

Vlakkanaalbocht aanbrengen

- De vlakkanaalbocht in de uitlaatopening op de achterzijde van het apparaat aanbrengen.

$$ \rightarrow \text { Fig. } \boxed {3 8} $$

Apparaat in de uitsnijding van het werkblad plaatsen

1. Verifieer dat de aansluitkabel met het apparaat is verbonden.

2. Het apparaat volledig in de uitsnijding van het werkblad plaatsen.

$$ \rightarrow \text { Fig. } 3 9 $$

Buizen tussen apparaat en diffusor plaatsen

1. De componenten van het circulatiekanaal met elkaar verbinden.

- De plattebuis-verbinders door vastklikken bevestigen.

- Schroef voor een extra bevestiging de platte-buis-verbinders met vier schroeven voor kunst-stof PT 4x8 in elkaar.

$$ \rightarrow \text {Fig.} 4 0 $$

1. Het circulatiekanaal met de vlakkanaalbocht aan de achterzijde van de kookplaat verbinden.

$$ \rightarrow \text { Fig. } 4 1 $$

1. De diffusor met het circulatiekanaal verbinden.

$$ \rightarrow \text { Fig. } 4 2 $$

Meubel voor circulatiefunctie voorbereiden

1. Indien nodig de achterwand van het meubel verwijderen.

2. Bij de combinatie met een vlakkanaalbocht voor de uitsparing in de achterwand de betreffende afmetingen in acht nemen.

$$ \rightarrow \text { Fig. } 4 3 $$

1. Na de uitsnijwerkzaamheden de spaanders verwijderen.

2. De snijvlakken hittebestendig en waterdicht afdichten.

$$ \rightarrow \text { Fig. } \boxed {3 6} $$

Apparaat voor circulatiefunctie inbouwen

1. Bij de circulatiefunctie de afdichting en de akoestische filters gebruiken.

2. Aanwijzingen m.b.t. de luchtafvoerleiding aanhouden. → Pagina 35

Afdichting bevestigen

- De meegeleverde afdichting op de vlakkanaalbocht op maximaal 5 mm van de rand bevestigen. → Fig. 37

Buizen plaatsen

1. De vlakkanaalbocht in de uitlaatopening op de achterzijde van het apparaat aanbrengen.

$$ \rightarrow \text { Fig. } \boxed {3 8} $$

1. Indien nodig extra buiselementen monteren.

Apparaat in de uitsnijding van het werkblad plaatsen

1. Verifieer dat de aansluitkabel met het apparaat is verbonden.

2. Het apparaat volledig in de uitsnijding van het werkblad plaatsen.

$$ \rightarrow \text { Fig. } \boxed {3 9} $$

Luchtafvoerverbinding maken

1. De luchtafvoerbuis bevestigen aan de bocht van de platte buis.

2. De verbinding met de afvoerluchtopening maken.

3. Verbindingspunten goed afdichten.

Filter plaatsen

Opmerking: Bij circulatiefunctie het geurfilter aanbrengen.

Bij afvoerluchtfunctie het akoestische filter aanbrengen.

1. Let op de stroomrichting van het filter.

2. Twee van de filters links en rechts in het apparaat plaatsen en naar voren schuiven.

$$ \rightarrow \text { Fig. } 4 4 $$

1. De andere filters links en rechts in het apparaat aanbrengen.

$$ \rightarrow \text { Fig. } 4 5 $$

Vetfilter plaatsen

- Het vetfilter plaatsen.

$$ \rightarrow \text { Fig. } 4 6 $$

Stroom aansluiten

1. De aansluitgegevens op het typeplaatje in acht nemen.

2. Bij 3 N de kabel volgens de afbeelding op het stopcontact aansluiten.

$$ \rightarrow \text { Fig. } 4 7 $$

1. Bij 2 N de kabel volgens de afbeelding op het stopcontact aansluiten.

$$ \rightarrow \text { Fig. } 4 8 $$

1. Bij 1 N de kabel volgens de afbeelding op het stopcontact aansluiten.

$$ \rightarrow \text { Fig. } \boxed {4 9} $$

1. Bij 2 L /2 N de kabel volgens de afbeelding op het stopcontact aansluiten.

$$ \rightarrow \text { Fig. } 5 0 $$

1. De kleuren van de kabels in acht nemen.

- BN: bruin

- BU: blauw

- GN/YE: groen en geel

- BK: zwart

- GY: grijs

1. Afhankelijk van het aansluittype indien nodig de af fabriek geleverde adereindhulzen anders aanbren-gen.

2. Om indien nodig twee kabels te verbinden, een adereindhuls plaatsen.

- De aders inkorten.

- De isolatie verwijderen.

Functie controleren

1. Het apparaat inschakelen.

2. Indien 0400 80513, is het apparaat niet juist aangesloten. → "Elektrische aansluiting controleren en corrigeren", Pagina 37

3. Wanneer er geen storing op het display van het apparaat verschijnt, controleer dan de werking van de ventilator aan de hand van de gebruiksaanwijzing.

Elektrische aansluiting controleren en corrigeren

1. Het apparaat van de stroomaansluiting loskoppelen.

2. Controleren of de aansluiting op het apparaat en de aansluiting aan de zijde van het gebouw met het aansluitschema in deze montagehandleiding overeenkomen. → "Elektrische aansluiting voorbereiden", Pagina 34 → "Stroom aansluiten", Pagina 37

3. Bij 3 N de volgende afbeelding in acht nemen. → Fig. 51

4. Bij 2 N de volgende afbeelding in acht nemen. → Fig. 52

5. Bij 1 N de volgende afbeelding in acht nemen. → Fig. 53

Display omschakelen naar circulatiefunctie

1. Indien nodig voor de circulatiefunctie het display van de elektronische regeling naar de basisinstellingen omschakelen.

2. Het hoofdstuk "Basisinstellingen" in de gebruiksaanwijzing in acht nemen.

Apparaat demonteren

LET OP!

Gereedschappen kunnen het apparaatframe beschadigen.

- Het apparaat er niet van bovenaf uittillen.

1. Haal de stekker van het apparaat uit het stopcontact.

2. Het luchtafvoerkanaal verwijderen of de luchtcirculatieverbindingen loskoppelen.

3. Het apparaat van onderaf naar buiten drukken.

da

Leveringsomfang
