Producttype	PWM zonneladingsregelaar
Merk	Perel
Model	SOL10UC3
Nominale systeemspanning	12/24 VCC
Nominale accustroom	10 A
Max. accuspanning naar regelaar	32 V
Spanningsverlies laadcircuit	≤ 0,26 V
Spanningsverlies ontlaadcircuit	≤ 0,15 V
Eigen verbruik	≤ 6 mA
Temperatuurcompensatie	-5 mV/°C/2 V
Bedrijfstemperatuur	-35 °C tot +55 °C
Opslagtemperatuur	-35 °C tot +80 °C
Toegestane luchtvochtigheid	≤ 95 %, zonder condensatie
Gewicht	102 g
Montagegatdiameter	4,5 mm
USB-uitgang	Ja
Ondersteunde accutypes	Verzegeld loodzuur, Gel, Overspoeld (open)
Beveiligingsfuncties	Overspanning, onderspanning, overbelasting, kortsluiting, overmatige ontlading
Weergave	LED's voor accu-, laad- en ontlaadstatus
Reiniging en onderhoud	Reinigen met een vochtige doek, zonder agressieve middelen
Veiligheid	Niet openen, kans op elektrocutie; alleen gebruiken met originele accessoires
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; bestellen bij de verkoper
Algemene informatie	2 jaar garantie voor consumentenproducten (EU); raadpleeg de handleiding voor de voorwaarden

Veelgestelde vragen - SOL10UC3 Perel

Welk accutype kan worden gebruikt met de SOL10UC3?

De regelaar ondersteunt verzegelde loodzuur, gel en overspoelde (open) accu's. Het type wordt geselecteerd door de instelknop 5 seconden ingedrukt te houden en vervolgens te drukken om te kiezen.

Hoe sluit ik de regelaar correct aan?

Sluit eerst de accu aan (de accu-LED's moeten groen oplichten), dan de belasting (bijv. lamp) en tenslotte het zonnepaneel. Respecteer de polariteit en gebruik aanbevolen zekeringen.

Wat betekent het snel knipperen van de laad-LED?

Een snel knipperen van de laad-LED duidt op een kortsluiting. De regelaar probeert automatisch te herstellen na 10 seconden; als de fout blijft bestaan, druk eenmaal op de instelknop.

Hoe stel ik het accutype in?

Houd de instelknop 5 seconden ingedrukt tot LED's 1 t/m 3 knipperen. Druk vervolgens kort om door de typen te bladeren: alleen LED1 = verzegeld, LED1+2 = gel, LED1+2+3 = overspoeld. De instelling wordt opgeslagen wanneer de LED's stoppen met knipperen.

Waarom knippert de accu-LED langzaam?

Een langzaam knipperen van de accu-LED (LED1) duidt op onderspanning (te lage spanning). Controleer de accuspanning en laad deze indien nodig op.

Hoe reinig ik de regelaar?

Reinig het apparaat af en toe met een vochtige doek. Gebruik geen agressieve chemicaliën, oplosmiddelen of sterke reinigingsmiddelen.

Kan de regelaar worden gebruikt met een 24 V accu?

Ja, de SOL10UC3 accepteert 12 V en 24 V systemen. De spanningsparameters (drempels) worden verdubbeld voor een 24 V systeem, zoals aangegeven in de handleiding.

Wat te doen als de laad-LED niet brandt terwijl het paneel in de zon staat?

Controleer eerst of de ingangsspanning van het paneel hoger is dan de accuspanning. Zorg er ook voor dat de accuspanning hoger is dan 6 V (minimale startspanning) en dat de kabels correct zijn aangesloten.

Is het mogelijk om de regelaar zelf te repareren?

Nee, er zijn geen door de gebruiker te repareren onderdelen. Open nooit de behuizing vanwege het risico op elektrocutie. Reparaties moeten worden uitgevoerd door een gekwalificeerde technicus.

Hoe activeer ik de USB-uitgang?

De USB-uitgang wordt automatisch geactiveerd wanneer de regelaar is ingeschakeld (d.w.z. wanneer de accu is aangesloten en het paneel energie levert). Geen extra handelingen nodig.

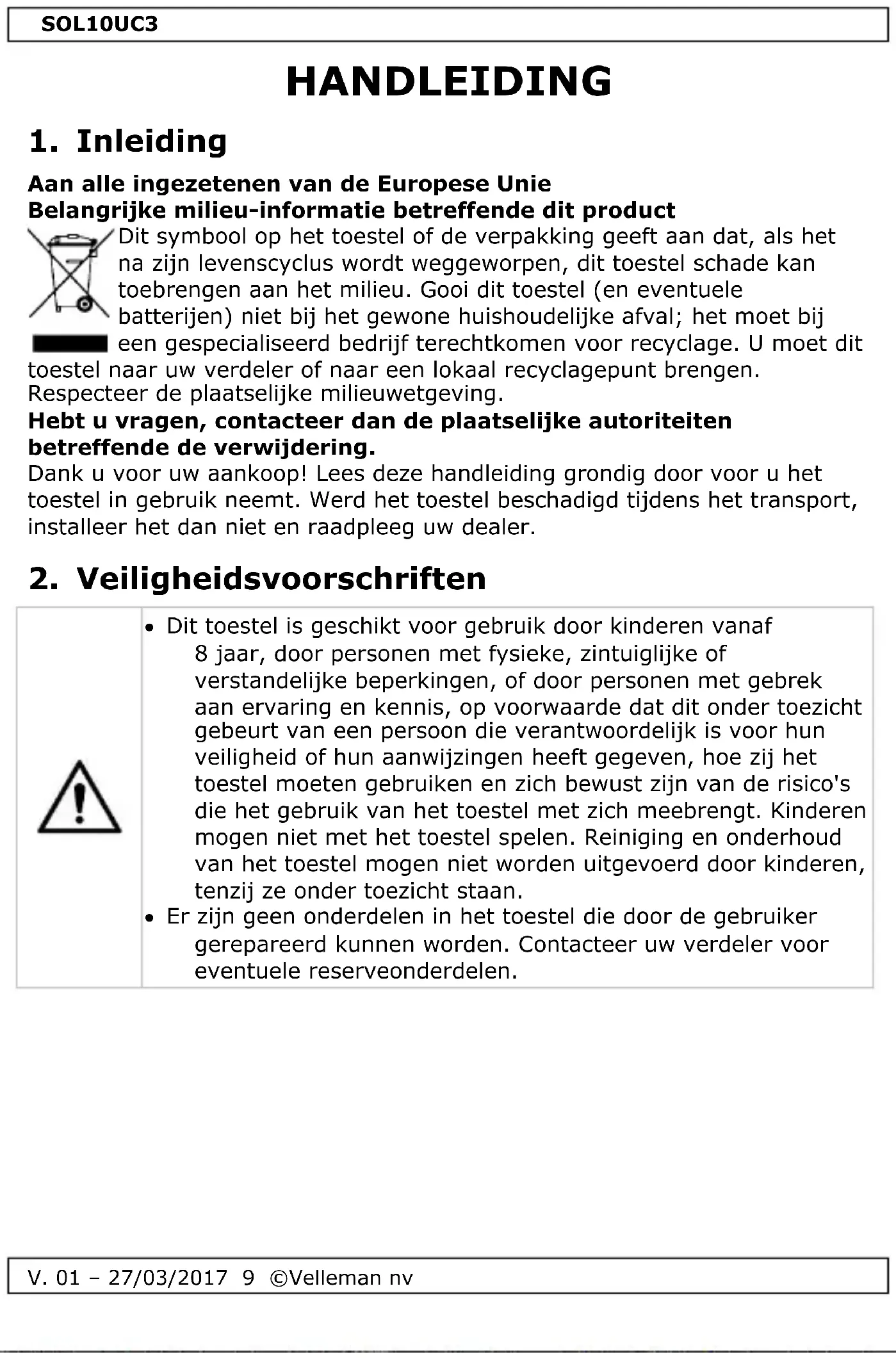

GEBRUIKSAANWIJZING SOL10UC3 Perel

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

SOL10UC3

• Elektrocutiegevaar bij het openen van de behuizing. Raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet zelf. Laat het onderhoud van het toestel over aan een vakman.
• Wanneer een zonnepaneel wordt blootgesteld aan (direct) zonlicht, staan de aansluitklemmen onder spanning. Om kortsluiting te voorkomen bij het monteren en aansluiten, bescherm het paneel tegen zonlicht of bedek het zodat het geen elektriciteit produceert. Verwijder de afdekking wanneer alle aansluitingen uitgevoerd zijn.
• Bescherm het toestel tegen water.

• Monteer het paneel steeds op een vlak en effen oppervlak. Buig of draai het paneel niet.
• Probeer het zonnepaneel nooit te openen of te demonteren.
  • Las of boor geen gaten in het frame.
• Gebruik geen scherpe metalen gereedschappen of andere voorwerpen die het oppervlak van het paneel kunnen beschadigen.
• Monteer het paneel horizontaal of verticaal. Richt het zonnepaneel op het zuiden, onder een hoek van 0-20°. Schaduw op zonnepanelen vermindert het vermogen aanzienlijk. Kies een montageplaats waar geen of zo weinig mogelijk schaduw valt.

Montage

• Wees voorzichtig met batterijen. Draag een veiligheidsbril en houd zuiver water klaar om te reinigen bij contact met batterijzuur.
• Gebruik geïsoleerd gereedschap en plaats geen metalen voorwerpen naast de batterij.
• Plaats de batterij in een goed geventileerde ruimte en houd ze uit direct zonlicht en vocht.
• Ontkoppel het zonnepaneel en/of de zekeringen naast de batterij voor de installatie.
• De installatie vereist zekeringen/automaten (niet meegeleverd).
• Controleer of alle aansluitingen goed vastzitten en vrij zijn van corrosie.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de garantie.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	aansluiting voor zonnepaneel
2	aansluiting voor batterij
3	aansluiting voor belasting
4	USB-uitgang
5	montagegaten

6	instelknop
7	batterijled
8	belastingsled
9	laadled

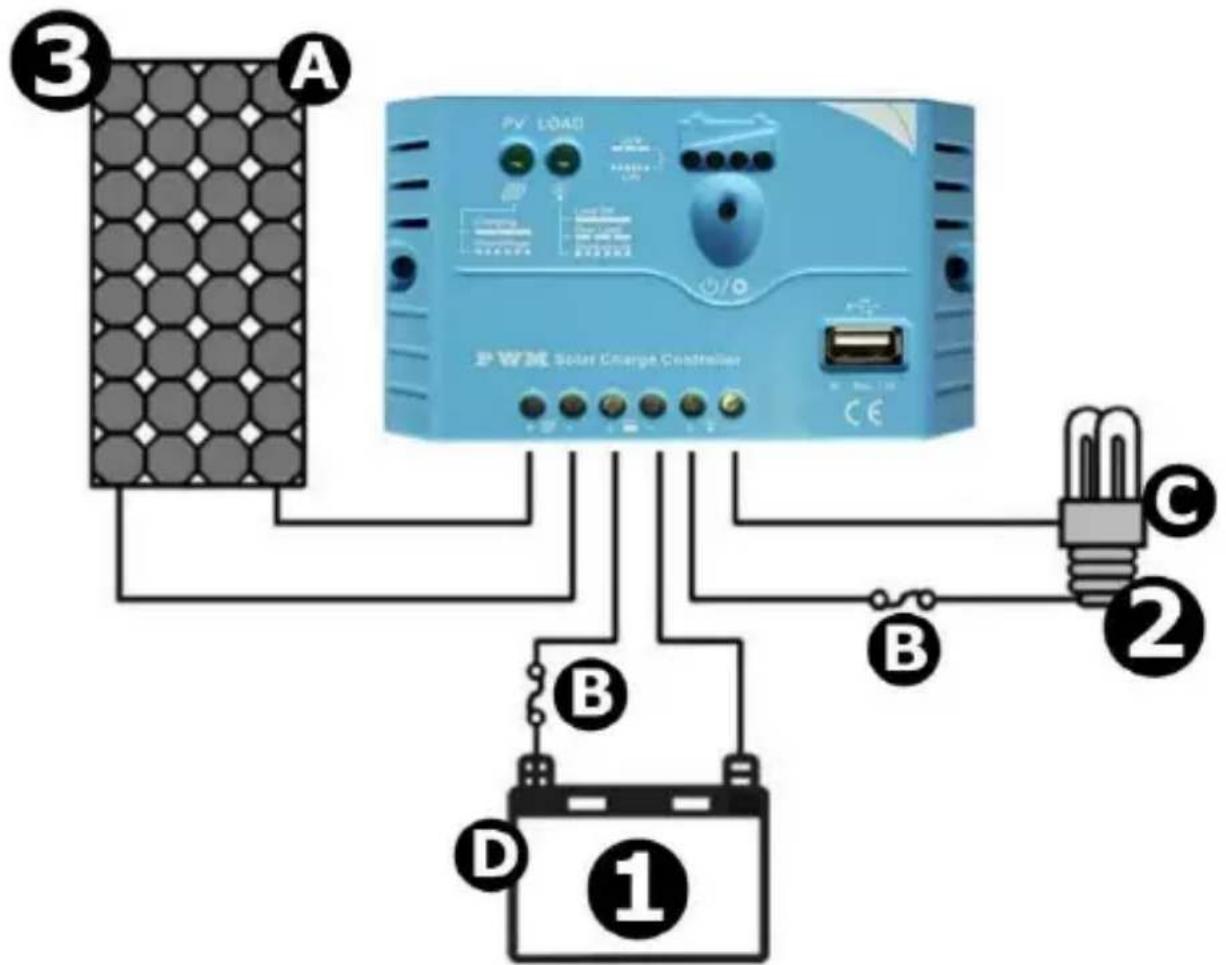

5. Aansluiting

A PV LOAD PWM Solar Charge Controller CE B C 2 D 1

A	fotovoltaïsch paneel
B	zekering

C	belasting
D	batterij

Sluit de componenten aan op de laadregelaar in dezelfde volgorde als hierboven weergegeven. Let op de plus- en minpolen.

1. Sluit eerst de batterij aan. Controleer of de batterijled groen oplicht. Is dit niet het geval, zie Probleemoplossing.
2. Sluit de belasting aan (bv. een lamp). De DC-belasting moet dezelfde nominale spanning hebben als de batterij.
3. Sluit het zonnepaneel aan.

6. Gebruik

6.1 Laad- en belastingsleds

LED	Status	Systeem	Opmerking
batterij	aan	opladen	normaal
	snel knipperen	overspanning	zieProbleemoplossing
belasting	aan	aan	normaal
	uit	uit
	langzaam knipperen	overbelasting	belastinggsstroom is 1.25x nominale stroom gedurende 60s, of belastingsstroom is 1.5x nominale stroom gedurende 5s
	snel knipperen	kortsluiting	zieProbleemoplossing

6.2 Laad- en belastingsleds

De onderstaande parameters gelden voor een 12 VDC-systeem @ 25 °C. Voor een 24 VDC-systeem, verdubbel de parameters.

Batterijled

LED1	LED2	LED3	LED4	Status
langzaam knipperen	X	X	X	onder spanning
snel knipperen	X	X	X	diepontladen

Batterijled bij spanningsverhoging

Batterijled bij spanningsverlaging

Wanneer de laadregelaar ingeschakeld is, druk op de instelknop om de belastingsuitgang te regelen.

Merk op dat de USB-uitgang alleen ingeschakeld is wanneer de laadregelaar ingeschakeld is.

7.2 Instelling batterijtype

Houd de instelknop gedurende 5 seconden ingedrukt. De batterijleds (leds 1 tot 3, van links naar rechts) knipperen overeenkomstig. Druk op de instelknop om het batterijtype te selecteren. De instelling is bevestigd wanneer de leds niet meer knipperen.

Batterijtype

LED1	LED2	LED3	Batterijtype
●	X	X	gesloten loodzuur
●	●	X	gel
●	●	●	nat

• = led aan
  X = led uit

8. Problemen en oplossingen

- Het zonnepaneel is blootgesteld aan zonlicht maar de laadled is uit.

• De ingangsspanning van het zonnepaneel is lager dan de batterijspanning. Controleer de ingangsspanning van het zonnepaneel.
• De batterijspanning is lager dan 6 V. De minimale startspanning bedraagt 6 V.
• De bekabeling is losgekoppeld. Controleer of de kabels correct aangesloten zijn.

- De laadled knippert snel.

De batterijspanning is hoger dan de uitschakelspanning door overspanning (OVD). Ontkoppel het zonnepaneel en controleer de batterijspanning.

• LED1 knippert snel/langzaam.

- De batterijspanning is te laag/ontladen. Controleer de batterijspanning.

- De belastingsled knippert langzaam.

SOL10UC3

• Overbelasting. Verminder de belasting en druk eenmaal op de instelknop.
• De belastingsled knippert snel.
  o Kortsluiting. De laadregelaar herstart automatisch na 10 seconden. Bij een tweede kortsluiting, druk eenmaal op de instelknop.

9. Reiniging en onderhoud

Reinig het toestel af en toe met een vochtige doek. Gebruik geen bijtende chemische producten, reinigingsmiddelen of sterke detergenten.

10. Technische specificaties

nominale systeemspanning	12/24 VDC
max. batterijspanning naar controller	32 V
nominale batterijstroom	10 A
laadcircuit spanningsverlies	≤ 0.26 V
ontlaadcircuit spanningsverlies	≤ 0.15 V
eigenverbruik	≤ 6 mA
temperatuurcompensatie	-5 mV / °C / 2 V
werktemperatuur	-35 °C tot +55 °C
opslagtemperatuur	-35 °C tot +80 °C
vochtigheid	≤ 95%, niet condenserend
USB-poort	5 VDC, max. 1.2 A
IP-norm	IP20
aansluiting	4 mm2
afmetingen	120.3 x 67 x 21.8 mm
boordiameter	4.5 mm
gewicht	102 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
