GEBRUIKSAANWIJZING FX-RM5196SL Fuxtec

NEDERLANDSE VERSIE Geachte klant, We waarderen je vertrouwen! Lees deze gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt en voor elk gebruik! Hier vindt u alle informatie die u nodig hebt voor een veilig gebruik en een lange levensduur van het apparaat. Het is essentieel dat u alle veiligheidsinstructies in deze handleiding opvolgt! Bewaar deze gebruiksaanwijzing altijd bij het apparaat, zodat u deze in geval van twijfel altijd bij de hand hebt.

Het beoogde gebruik van deze machine omvat Gazons maaien De machine mag niet Het apparaat mag niet worden gebruikt op een andere manier dan beschreven in deze instructies. voor commercieel gebruik. met andere accessoires dan die gespecificeerd door de fabrikant. veranderd, aangepast of gebruikt worden anders dan in overeenstemming met de instructies van de fabrikant. Het in acht nemen van deze gebruiksaanwijzing is essentieel voor een veilige montage en een veilig gebruik. Deze machine is uitsluitend bestemd voor huishoudelijk gebruik in overeenstemming met de aangegeven bestemming. Alle andere toepassingen zijn uitgesloten. Trillings- en geluidsreductie Om de impact van trillingen en geluid te minimaliseren, beperkt u de werktijden, gebruikt u instellingen voor lagere trillings- en geluidsemissies en draagt u persoonlijke beschermingsmiddelen. Neem de volgende punten in acht om blootstelling aan trillingen en geluid tot een minimum te beperken: Gebruik het product alleen zoals bedoeld en in overeenstemming met het ontwerp en de instructies. Zorg ervoor dat het product in perfecte staat en goed onderhouden is. Gebruik de juiste accessoires en zorg ervoor dat ze in goede staat zijn. Houd het product stevig maar niet gespannen vast aan de bijgeleverde handgrepen. Onderhoud het product volgens deze instructies en houd het goed gesmeerd. Plan je werktijden volgens deze instructies om een hogere werklast over een langere periode te spreiden.Manual_FX-RM_Series_Int24_rev24

Noodgevallen Maak uzelf vertrouwd met het gebruik van het product door de gebruiksaanwijzing volledig te lezen. Leer de veiligheidsinstructies uit het hoofd en volg ze nauwkeurig op. Zo voorkomt u risico's en gevaren. Let altijd goed op wanneer u het product gebruikt, zodat u gevaren in een vroeg stadium kunt herkennen en erop kunt reageren. Snel ingrijpen kan ernstig letsel en schade aan eigendommen voorkomen. Schakel het product uit en ontkoppel, afhankelijk van het model, de batterij. Laat het product indien nodig repareren door een gekwalificeerde deskundige voordat u het product opnieuw gebruikt. Restrisico's Zelfs als u deze grasmaaier volgens de instructies gebruikt, zijn er altijd restrisico's. De volgende gevaren kunnen ontstaan in verband met het ontwerp en de constructie van deze grasmaaier: Verwondingen en materiële schade door rondvliegende onderdelen. Gehoorschade als u geen geschikte gehoorbescherming draagt of de grasmaaier gedurende langere tijd gebruikt. Schade aan de gezondheid als gevolg van hand-armtrillingen als de grasmaaier gedurende langere tijd wordt gebruikt of niet goed wordt geleid en onderhouden.Manual_FX-RM_Series_Int24_rev24

Vermogen apparaat (KW) bij nominaal toerental

FlexSpeed-aandrijving

Gegarandeerd geluidsvermogens niveau (db(A))

Flex Speed- aandrijving

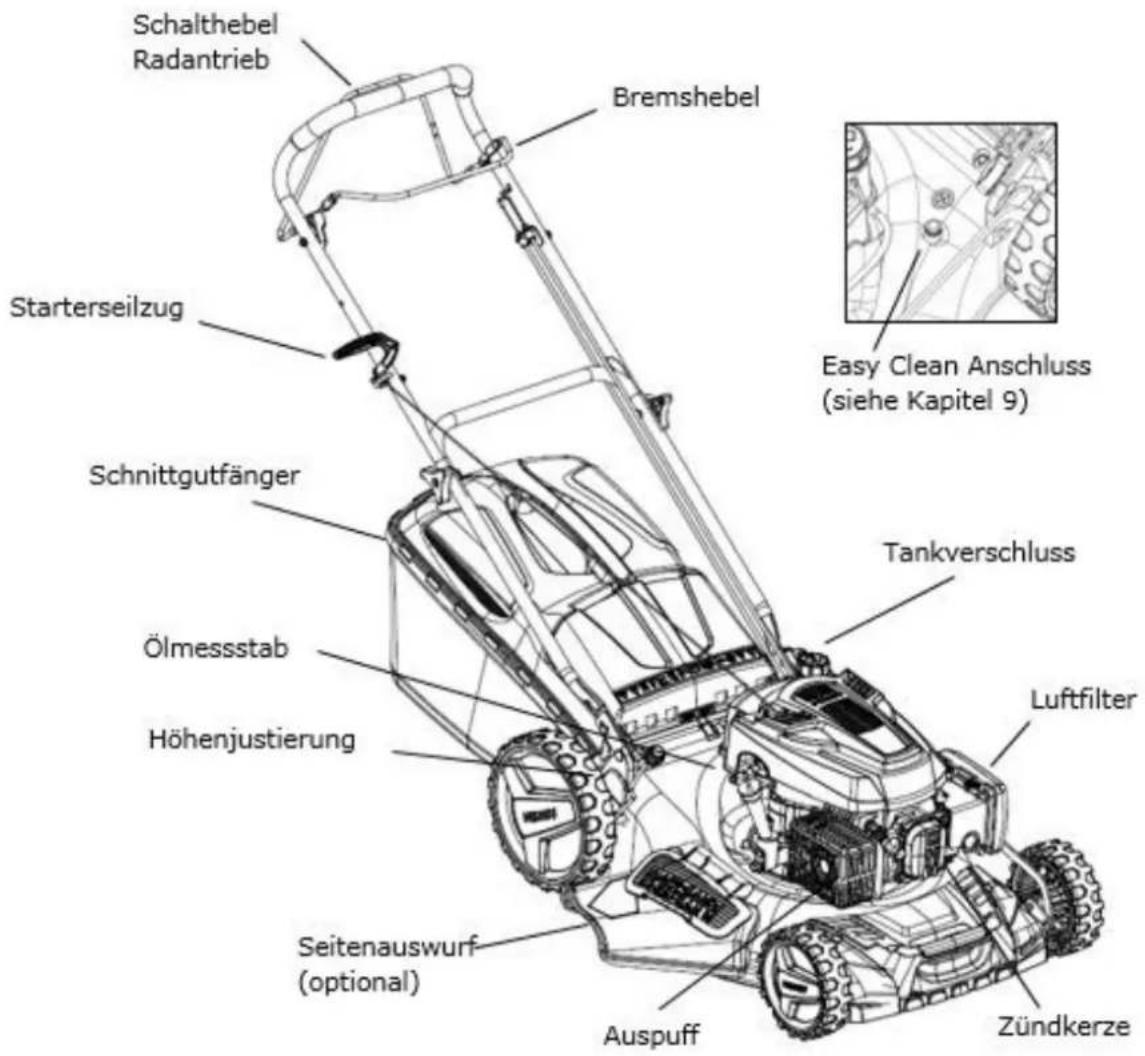

99. Uw apparaat in één oogopslag

100. Voorwoord en voorbereiding

Voorwoord a) Lees de instructies zorgvuldig door. Maak uzelf vertrouwd met de bediening en het juiste gebruik van het apparaat. b) Laat de grasmaaier nooit gebruiken door kinderen of andere personen die niet vertrouwd zijn met het gebruik van het apparaat. Plaatselijke voorschriften kunnen de leeftijd van de gebruiker beperken. c) Maai nooit als er mensen, vooral kinderen of huisdieren, in de buurt zijn. d) Vergeet niet dat de gebruiker verantwoordelijk is voor ongevallen en schade aan andere mensen of eigendommen.

Voorbereiding a) Draag tijdens het maaien altijd stevige schoenen en een lange broek. Bedien het apparaat niet op blote voeten of sandalen. b) Controleer grondig de ruimtes waar het apparaat gebruikt gaat worden en verwijder alle voorwerpen die door het apparaat kunnen worden opgeblazen. c) WAARSCHUWING - Brandstof is licht ontvlambaar. - Bewaar de olie in daarvoor bestemde vaten - Vul de tank alleen buitenshuis en rook nooit tijdens het vullen. - Vul brandstof bij voordat u het apparaat start. Verwijder nooit de dop van de brandstoftank en vul nooit brandstof bij als de motor nog draait. - Probeer in geen geval de motor te starten als er brandstof is gemorst, maar verplaats het apparaat van deze locatie. Start de motor pas als de benzinedampen zijn vervlogen. - Sluit alle tank- en tankdoppen goed af. d) Vervang defecte geluiddempers. e) Inspecteer het apparaat voor gebruik visueel om te controleren of de messen, bouten en messenhouders niet versleten of beschadigd zijn. Vervang versleten of beschadigde bouten en messen per set.Manual_FX-RM_Series_Int24_rev24

Veiligheidsinstructies Gebruik het apparaat niet in een gesloten ruimte waar zich gevaarlijke koolmonoxide kan ophopen. Maai alleen bij daglicht of bij goed kunstlicht. Vermijd indien mogelijk het gebruik van het apparaat in vochtige omstandigheden. Zorg ervoor dat je stevig staat op hellingen. Ren nooit met het apparaat, maar wandel. Maai altijd over hellingen met het apparaat en niet op en neer. Wees vooral voorzichtig als je van richting verandert. Maai geen te steile hellingen. Wees vooral voorzichtig als je achteruit of in jouw richting maait. Schakel de motor uit als de grasmaaier tijdens transport gekanteld moet worden om hem naar een ander maaigebied te verplaatsen. Gebruik het apparaat nooit met defecte beschermkappen of zonder bescherminrichtingen, bijv. uitgeworpen uitwerpgoten of maaiselvangers. Verander de motorinstellingen niet en verhoog de snelheid niet. Schakel de messen uit en trek lichtjes aan het starterkoord voordat u de motor start. Start of start de motor voorzichtig volgens de instructies. Houd uw voeten uit de buurt van de messen. Kantel de grasmaaier niet wanneer u de motor start, tenzij het apparaat gekanteld moet worden om te starten. Kantel het apparaat in dat geval niet meer dan nodig en til alleen het deel van het apparaat op dat van de gebruiker is verwijderd.Manual_FX-RM_Series_Int24_rev24

Start de motor niet als er iemand voor de uitlaatopening staat. Plaats uw handen of voeten niet in de buurt van de draaiende onderdelen. Blijf te allen tijde uit de buurt van de uitlaatopeningen. Til of vervoer de grasmaaier nooit als deze nog in werking is. Stop de motor en verwijder de bougiedop van de bougie: - Voordat je een verstopping of verstopte leidingen reinigt - Voordat u het apparaat controleert, schoonmaakt of eraan werkt. - Nadat je tegen een vreemd voorwerp bent gebotst. Controleer het apparaat op schade en repareer het voordat u het apparaat weer in gebruik nemen. - Als de grasmaaier overmatig trilt, controleer dit dan onmiddellijk. t) Stop de motor: - Wanneer je de grasmaaier verlaat/voor je hem vult. Onderhoud en verzorging a) Zorg ervoor dat alle moeren, schroeven en bouten vastzitten, zodat het apparaat veilig kan werken. b) Bewaar het apparaat nooit met brandstof in de tank in gebouwen waar dampen open vuur of vonken kunnen veroorzaken. c) Laat de motor volledig afkoelen voordat u het apparaat opbergt in gesloten ruimten. d) Houd de motor, de geluiddemper, het accucompartiment en de benzinetank vrij van gemaaid gras, bladeren en vet om het risico op brand te verkleinen. e) Controleer de grasvanger regelmatig op slijtage of verlies van functionaliteit. f) Vervang om veiligheidsredenen altijd versleten of beschadigde onderdelen. g) Als de benzinetank moet worden geleegd, moet dit buiten gebeuren.Manual_FX-RM_Series_Int24_rev24

101. Beschrijving van beveiligingssymbolen

De volgende symbolen staan op het apparaat om u te herinneren aan de vereiste zorg en waarschuwingen. De betekenis van de symbolen: BELANGRIJK: Dit apparaat kan handen en voeten amputeren en voorwerpen wegwerpen. Het niet in acht nemen van de volgende veiligheidsinstructies kan ernstig letsel of zelfs de dood tot gevolg hebben. WAARSCHUWING: Maak de bougiedop altijd los van de bougie om te voorkomen dat het apparaat onbedoeld wordt gestart wanneer het wordt afgesteld, vervoerd of gerepareerd. WAARSCHUWING: Motoruitlaatgassen en sommige onderdelen daarvan bevatten of stoten kankerverwekkende en schadelijke chemicaliën uit. LET OP: De uitlaatdemper en andere onderdelen van de motor worden zeer heet tijdens het gebruik van het apparaat en blijven nog enige tijd heet nadat het apparaat is uitgeschakeld. Blijf uit de buurt van de hete onderdelen van het apparaat om brandwonden door contact met de onderdelen te voorkomen.Manual_FX-RM_Series_Int24_rev24

102. Algemene bedienings- en veiligheidsinstructies

- Lees de gebruiksaanwijzing zorgvuldig door. Maak uzelf vertrouwd met de bediening en het juiste gebruik van het apparaat. - Plaats uw handen of voeten nooit in de buurt van de draaiende delen van het apparaat. Blijf te allen tijde uit de buurt van de uitlaatopening - Laat het apparaat alleen gebruiken door verantwoordelijke gebruikers die bekend zijn met de bediening. - Controleer de ruimte waar het apparaat wordt gebruikt grondig en verwijder alle voorwerpen die door het apparaat kunnen worden rondgeslingerd. - Gebruik het apparaat nooit als er mensen, vooral kinderen of huisdieren, in de buurt zijn. - Draag altijd stevige schoenen en een lange broek wanneer u het apparaat gebruikt. Bedien het apparaat niet op blote voeten of met open sandalen. - Trek de machine niet achteruit als dat niet absoluut noodzakelijk is. Kijk altijd naar beneden en achter u voordat en terwijl u de machine achteruit beweegt. - Gebruik de grasmaaier nooit met defecte afschermingen of zonder afschermingen - zoals verkeerd gemonteerde deflectoren en/of grasvangers. - Gebruik alleen accessoires die worden aanbevolen door de fabrikant - Stop de messen bij het oversteken van opritten, paden of wegen met grind. - Stop de motor en maak de bougiedop los van de bougie, - voor het verwijderen van verstoppingen en het vrijmaken van het maaikanaal. - voordat u het apparaat controleert, schoonmaakt of eraan werkt. - nadat u een vreemd voorwerp hebt ontdekt. Controleer het apparaat op schade en repareer deze voordat u de grasmaaier weer gebruikt. - Als de grasmaaier ongewoon sterk trilt, moet u dit onmiddellijk controleren. - Schakel de motor uit en wacht tot de maaimessen volledig tot stilstand zijn gekomen voordat u de maaibalk verwijdert. - Gebruik het apparaat alleen bij daglicht of op plaatsen die goed verlicht zijn met kunstlicht. - Bedien de machine niet als u onder invloed bent van alcohol of drugs. - Gebruik de machine nooit op vochtig gras. Een instabiele standaard kan leiden tot uitglijden. Houd de handgrepen stevig vast tijdens het maaien. Ga nooit lopen als u de machine gebruikt. - Ontgrendel het zelfrijdende mechanisme voordat u de motor start. - Vervang defecte geluiddempers. - Draag altijd een veiligheidsbril of een veiligheidsbril met zijkapjes wanneer u de grasmaaier gebruikt. - Verwijder obstakels zoals stenen, boomresten, enz. - Kijk uit voor kuilen, groeven of heuvels. Hoog gras kan vreemde voorwerpen verbergen. - Maai niet langs hoogteverschillen, greppels of taluds. De gebruiker van het apparaat kan zijn houvast en evenwicht verliezen. - Maai niet op te steile hellingen. - Houd er rekening mee dat de gebruiker van het apparaat verantwoordelijk is voor ongevallen of letsel aan andere personen of eigendommen. - Wees voorzichtig en schakel de machine uit als er kinderen in het werkgebied komen. - Met roterende machines moet je horizontaal maaien en niet verticaal over de helling. - Sta nooit kinderen of personen toe die niet vertrouwd zijn met de bediening van deze grasmaaier. Plaatselijke voorschriften kunnen de leeftijd van de gebruiker beperken. - WAARSCHUWING - Benzine is licht ontvlambaar. - Bewaar de benzine in houders die voor dit doel zijn gemaakt. - Vul de tank alleen buitenshuis. Rook nooit tijdens het vullen van de tank. - Voeg benzine toe voordat u de motor start. Verwijder nooit de tankdop en vul nooit benzine bij wanneer de motor draait of nog heet is.Manual_FX-RM_Series_Int24_rev24

- Start de motor nooit als er olie gemorst is. Verplaats de machine naar een andere locatie. Vermijd elke vorm van ontsteking en vonken totdat de benzinedampen volledig zijn verdwenen. - Plaats alle tank- en tankdoppen voorzichtig terug - Controleer de messen, bouten en snij-eenheden op zichtbare slijtage en schade voordat u het apparaat gebruikt. Vervang versleten of beschadigde messen en bouten in sets om onbalans te voorkomen. - Breng nooit wijzigingen aan in de veiligheidsvoorzieningen. Controleer regelmatig of ze goed werken. - Houd de machine vrij van gras, bladeren en ander vuil. Verwijder olie- of brandstofresten. Laat de machine afkoelen voordat u deze opbergt. - Let bijzonder goed op wanneer u de maairichting verandert in bergafwaarts. - Probeer nooit de maaihoogte te verstellen terwijl de motor draait. - Stekkenvangers en hun afzonderlijke onderdelen zijn onderhevig aan slijtage, beschadiging en schuring, waardoor draaiende onderdelen bloot kunnen komen te liggen. Dit kan leiden tot het wegslingeren van voorwerpen. Controleer de afzonderlijke onderdelen regelmatig en vervang ze indien nodig door originele reserveonderdelen die door de fabrikant worden aanbevolen. - De messen zijn scherp en snijden precies. Wees voorzichtig bij het onderhoud van de messen. Wikkel de messen in een doek of draag beschermende handschoenen. - Verander nooit de snelheidsregelaar van de motor en overbelast de motor niet - Wees vooral voorzichtig wanneer u de grasmaaier achteruit of naar u toe beweegt. - Stop de messen als de maaier moet worden gekanteld voor transport, vooral wanneer u over andere oppervlakken dan gras rijdt. - Schakel alle messen en bedieningskoppelingen uit voordat u de motor start. - Start de motor voorzichtig zoals beschreven in de instructies en houd uw voeten uit de buurt van de messen. - Kantel de grasmaaier niet wanneer u de motor inschakelt, tenzij de grasmaaier gekanteld moet worden om te starten. Kantel hem in dat geval niet meer dan nodig. Til alleen het deel op dat van de gebruiker is verwijderd. - Start de motor niet als u voor het uitlaatkanaal staat. - Transporteer of draag een grasmaaier nooit als de motor nog draait. - Verlaag de remstand bij het uitschakelen van de motor en als de motor is uitgerust met een afsluitklep. Schakel de benzinetoevoer uit aan het einde van het maaien. Vertraag bij gebruik van een transportmiddel.Manual_FX-RM_Series_Int24_rev24

Lees deze instructies volledig en zorgvuldig door voordat u uw grasmaaier in elkaar zet en gebruikt. BELANGRIJK: De grasmaaier wordt verkocht ZONDER OLIE OF BRANDSTOF. Uw nieuwe grasmaaier is in de fabriek gemonteerd en getest. VERWIJDER ALLE KARTONNEN ONDERDELEN VAN DE GRASMAAIER Haal het apparaat uit de doos en controleer de hele verpakking grondig op losse losse onderdelen. BELANGRIJK: Afhankelijk van het model wordt je grasmaaier volledig voorgemonteerd geleverd (montagevariant 1) of in twee pakketten (montagevariant 2) voor de montagestappen 1-3. Daarom vragen we je om in het volgende rekening te houden met twee montagevarianten. Montagestap 4 is voor beide varianten hetzelfde.

Carrosserievariant 1 (46 modellen) Haal de grasmaaier uit de verpakking Steek de onderste balk (A) in de behuizing en monteer deze aan de rechter- en linkerkant met een schroef. Plaats de bovenste balk (B) en draai vast met de oranje vleugelmoer, draai vervolgens de schroeven + moeren aan beide zijden vast.

Haal de grasmaaier uit de verpakking Verwijder de onderste balk (B) uit de accessoireverpakking (of hoofdverpakking) en schroef deze met schroeven + moeren (2) vast aan het hoofdapparaat (bovenste gat). Schroef de bovenste rail (A) op de gemonteerde onderste rail (B) met behulp van de oranje vleugelmoeren + schroeven (1).

BELANGRIJK: Bij sommige modellen worden de voorwielen verwijderd om schade aan de as tijdens het transport te voorkomen. De wielen worden eenvoudig op de as geschroefd met de meegeleverde moeren.

MAAIHOOGTE INSTELLEN Zet de wielen omhoog voor een lage maaihoogte en omlaag voor een hoge maaihoogte. Stel de maaihoogte centraal in volgens uw wensen met de hoogte-instellingshendel (zie afbeelding op pagina 2). De middelste stand is de meest geschikte stand voor de meeste gazons. VUL MET OLIE VOORDAT U DE MOTOR START. Voor elk volgend gebruik moet het oliepeil worden gecontroleerd en zo nodig worden bijgevuld met motorolie SAE30. Raadpleeg de tabel in hoofdstuk 1 Productspecificatie voor de vulhoeveelheid.

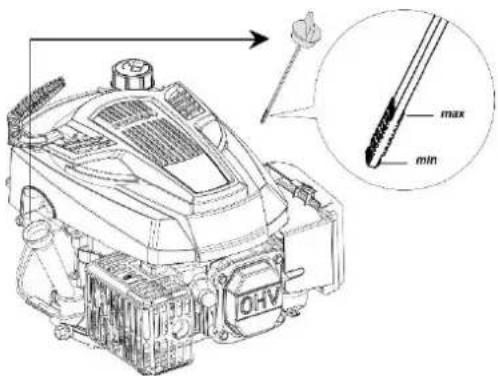

Uw grasmaaier wordt geleverd zonder 4-takt olie.

LET OP: Vul de motor NIET te vol met olie. Hierdoor kan bij het starten rook in de geluiddemper ontstaan.

1. Zorg ervoor dat de grasmaaier waterpas staat.

2. Verwijder de oliepeilstok uit de olievulpijp.

3. Steek de peilstok erin en trek hem er langzaam weer uit om het oliepeil te controleren.

BELANGRIJK: - Controleer het oliepeil voor elk gebruik. Voeg indien nodig olie toe. Vul tot aan de oliepeilindicator op de oliepeilstok. - Ververs de olie elke 25 bedrijfsuren of elk seizoen. In stoffige en vuile omstandigheden moet de olie waarschijnlijk vaker worden ververst. Zie hoofdstuk 10 "Olie verversen". Tanken met SUPER BENZIN 95 octaan (geen mengsel) Vul de benzinetank tot de bodem van de vulopening van de tank. Vul de tank niet te vol. Gebruik verse, schone, loodvrije benzine. Meng nooit olie met benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen. Als de grasmaaier langere tijd wordt opgeslagen, verandert de chemische samenstelling van de benzine; dit kan leiden tot startproblemen en ongelijkmatig draaien van de motor. WAARSCHUWING: Verwijder alle olie- of benzineresten. Bewaar, mors of gebruik geen benzine in de buurt van open vuur.Manual_FX-RM_Series_Int24_rev24

LET OP: Brandstoffen gemengd met alcohol (gasohol genoemd) of het gebruik van ethanol of methaan kunnen vocht aantrekken, wat leidt tot ontmenging en de vorming van zuur tijdens opslag. Zure gassen kunnen het tanksysteem van de motor beschadigen terwijl het apparaat in opslag is. Leeg het tanksysteem als u de machine langer dan 30 dagen opslaat om schade aan de motor te voorkomen. Leeg de benzinetank, start de motor en laat hem draaien tot de benzineleiding en carburateur leeg zijn. Gebruik de volgende keer dat u het apparaat gebruikt verse benzine. Gebruik nooit reinigingsmiddelen voor de motor of carburateur in de benzinetank. Dit kan leiden tot blijvende schade.Manual_FX-RM_Series_Int24_rev24

1 Vul na het monteren van de machine met brandstof en olie. Zorg ervoor dat de remhendel en de hendel voor de zelfaandrijving ontgrendeld zijn. (Fig. 1)

2. Open het batterijklepje en controleer of de batterij goed

is geplaatst. (Afb. 2)

3. Druk op de batterijknop om de energiestatus weer te

5. Druk met je rechterhand op de startknop. (Afb. 5)Manual_FX-RM_Series_Int24_rev24

Waarschuwing: Neem contact op met de FUXTEC klantenservice als de batterij niet meer goed werkt of als er duidelijke schade zichtbaar is. Status van de voeding: LED-scherm LED-lampje geeft de bedrijfsstatus aan (onderspanning / voldoende / vol)

1 bar: Rood LED-lampje - batterij geeft laagspanningsalarm aan 2 streepjes: rood en oranje LED-lampje - batterij geeft voldoende spanning aan 3 streepjes: rood, oranje en groen LED-lampje - batterij geeft volle spanning aan

Belangrijk: De verwijderbare batterij wordt beschouwd als een verwijderbare sleutel of apparaat en wordt als zodanig gemarkeerd

De startaccu moet worden opgeslagen in een droge ruimte bij minimaal 10° Celsius en maximaal 25° Celsius als deze langere tijd niet wordt gebruikt. Als de accu enkele maanden wordt opgeslagen, moet deze elke 6 maanden volledig worden opgeladen (zie de volgende opmerkingen over het oplaadproces).Manual_FX-RM_Series_Int24_rev24

Verwijder de batterij uit de console als de resterende elektriciteit niet meer voldoende is. Sluit de batterij aan op de oplader en sluit de oplader aan op het lichtnet. Let op! Controleer voordat u de accu verwijdert of de remhendel is losgelaten en de machine stilstaat.

- LED-indicator op de lader: Permanent groen LED-lampje: de batterij is volledig opgeladen en kan worden verwijderd Rode LED brandt constant: De batterij wordt opgeladen.

104. De motor starten/stoppen

Starten (behalve FX-RM5196eS, FX-RM5196eSPRO, FX-RM5396PeSPRO zie vorige pagina's) Zorg ervoor dat de motor is gevuld met voldoende olie en benzine voordat u hem start. Trek de remhendel (bovenste hendel) tegen de handgreep en trek lichtjes aan de startkabel tot u weerstand voelt. Trek vervolgens gelijkmatig aan de startkabel totdat de motor start. Druk bij het model 4646eco 3-5 keer op de aanzuigpomp voordat u aan de startkabel trekt, zodat de carburateur zich vult met benzine.Manual_FX-RM_Series_Int24_rev24

OPMERKING: Bedien de hendel voor de wielaandrijving niet tegelijkertijd. Bedien de onderste hendel alleen als de motor is gestart en u de zelfaandrijving wilt gebruiken. Als gevolg van een beschermlaag op de motor kan er een lichte rookontwikkeling optreden wanneer u het apparaat voor het eerst gebruikt. Dit is een normaal proces. Trek de remhendel naar de duwhandgreep. Laat de trekstarter niet terugklikken. Stop Laat de remhendel los om de motor te stoppen. WAARSCHUWING: Het mes blijft nog enkele seconden draaien nadat de motor is uitgeschakeld. Koppel de bougiestekker los als u de grasmaaier onbeheerd achterlaat. MARKEERINSTRUCTIES - Onder bepaalde omstandigheden, zoals hoog gras, kan het nodig zijn om de maaihoogte te verhogen om de stuwkracht en motorbelasting te verminderen, wat ook kan leiden tot grasresten. Het kan ook nodig zijn om de basissnelheid te verlagen en/of de grasmaaier tweemaal over dit gebied te duwen. - Verminder de snijbreedte door de vorige snede nogmaals af te dekken om zwaar zaagwerk uit te voeren - De poriën in de grasvanger kunnen verstopt raken met vuil en stof, waardoor de grasvanger minder goed het maaisel kan opvangen. Om dit te voorkomen, moet u de grasvanger regelmatig uitwassen met een waterslang en volledig laten drogen voordat u hem opnieuw gebruikt. - Houd het bovenste gedeelte van de motor rond de startmotor vrij van gras en vliesjes. Dit verbetert de luchtstroom van de motor en verlengt de levensduur.Manual_FX-RM_Series_Int24_rev24

105. Gebruiksaanwijzing voor de grasmaaier

ATTENTIE: De remhendel moet worden aangetrokken wanneer u de motor start. Draai het los om de motor uit te schakelen. Bedieningshendel voor wielaandrijving - Om de aangedreven voorwaartse beweging van het apparaat in te schakelen.

GEBRUIK VAN HET MOTORTOERENTAL VAN DE GRASMAAIER De snelheid van de motor is vooraf ingesteld door de fabrikant, zodat het apparaat maximaal vermogen levert. Bij sommige modellen kun je een variabele snelheid instellen met een hendel op het stuur. Bedien deze hendel alleen tijdens het rijden. Duwbeugel Versnellingspook wielaandrijving RemhendelManual_FX-RM_Series_Int24_rev24

FlexSpeed-aandrijving (alleen RM5196PRO, FX-RM5196eSPRO, FX-RM5396eSPRO) De snelheidsregeling van de FlexSpeed versnellingsbak bevindt zich op de bovenste beugel. Met deze optie kun je de snelheid van de achterwielaandrijving op verschillende manieren regelen. Als je de hendel naar voren duwt in de richting van de motor, vertraagt de aandrijving. Dit is vooral aan te raden op oneffen terrein. Als je de hendel naar je lichaam toe trekt, neemt de snelheid toe en gaat de grasmaaier sneller vooruit. Gebruik deze optie alleen voor grote vlakke gebieden zonder obstakels in uw maaigebied.

Belangrijk: Het toerental van de FlexSpeed-versnellingsbak mag alleen worden aangepast als de motor draait! Anders kan de versnellingsbak beschadigd raken.

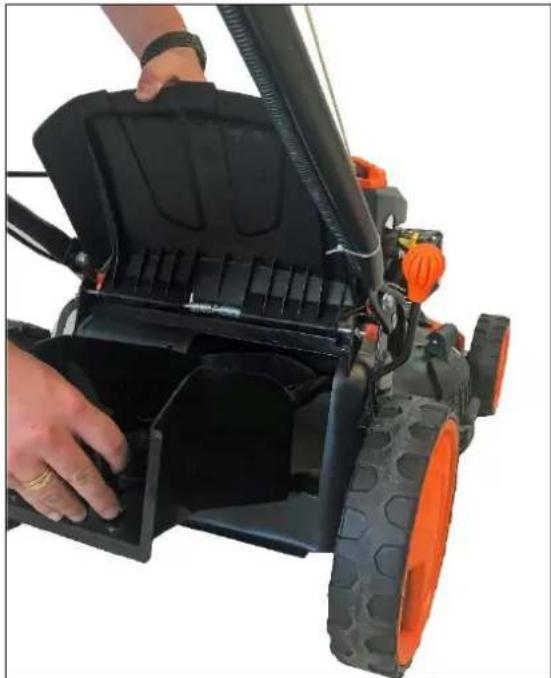

De grasvanger gebruiken Open en houd de achterklep vast (A), pak dan de grasvanger (B) en haak deze vast (C).

De zij-uitworp gebruiken Open de uitwerpklep aan de zijkant (A) en houd deze vast. Pak de zijuitwerper (B)

De mulchkit gebruiken Open de achterklep (A) en houd deze vast, plaats vervolgens de mulchkit (B) in de daarvoor bestemde opening. Sluit de achterste klep (A) - Klaar Opmerking: Een mulchmes is al gemonteerd en hoeft NIET extra gemonteerd te worden.

Onderhoud en reiniging (EASY CLEAN) BELANGRIJK - regelmatig en zorgvuldig onderhoud is noodzakelijk om te garanderen dat het veiligheidsniveau en de prestaties van het apparaat onveranderd blijven.

1) Houd alle moeren, schroeven en bouten goed vast om ervoor te zorgen dat het apparaat

perfect werkt. Regelmatig. Onderhoud is noodzakelijk voor de veiligheid en prestaties van het apparaat.

2) Bewaar het apparaat nooit met een volle tank in een gebouw waar ontsnappende dampen

een vlam, vonken of warmtebron kunnen bereiken.

3) Laat de motor volledig afkoelen voordat u het apparaat opbergt in gesloten ruimten.

4) Houd de motor, uitlaatdemper en benzinetank vrij van gras, bladeren of overtollig vet. Laat

nooit containers met maaisel achter in ruimtes.

5) Gebruik het apparaat om veiligheidsredenen niet als onderdelen versleten of beschadigd

zijn. Onderdelen moeten worden vervangen. Reparatie van beschadigde onderdelen is niet voldoende. Gebruik originele reserveonderdelen. Onderdelen die niet van dezelfde kwaliteit zijn, kunnen het apparaat beschadigen en uw veiligheid in gevaar brengen.

6) Als de benzinetank moet worden geleegd, doe dit dan buiten en wanneer de motor is

7) Draag stevige werkhandschoenen bij het verwijderen of opnieuw bevestigen van het blad.

8) Controleer na het slijpen of de messen goed vastzitten en in balans zijn.

9) Controleer de zelfsluitende beschermkap en de grasvanger regelmatig op slijtage en slijtage.

10) Neem het volgende in acht bij het bedienen, vervoeren of kantelen van het apparaat:

- Draag stevige werkhandschoenen; - Houd het apparaat vast op plaatsen die een stevige grip bieden. Let op de gewichtsverdeling.

De mulchinzetstukken (ook wel mulchkits genoemd) die hier worden getoond, zijn afhankelijk van het model en kunnen afwijken van de illustraties.Manual_FX-RM_Series_Int24_rev24

106. REINIGEN (EASY CLEAN-functie)

Reinig de machine zorgvuldig met water na elke maaibeurt. Verwijder het gras en de modder die zich in het chassis hebben opgehoopt. Dit voorkomt uitdrogen en mogelijke problemen bij het opnieuw starten van de motor. Je kunt de EASY CLEAN aansluiting gebruiken om de binnenbehuizing (snijunit) schoon te maken. Sluit gewoon een waterslang aan op de aansluiting aan de bovenkant van de behuizing en zet het water langzaam aan terwijl de snijeenheid draait. De rotatie van de snij-inrichting verdeelt het water gelijkmatig in de binnenbehuizing en kan zo vuilresten wegspoelen.

De lak aan de binnenkant van het onderstel kan na verloop van tijd afbladderen door agressieve werkprocessen. In dat geval moet je de lak overschilderen met roestbestendige verf om het onderstel te beschermen tegen corrosie van het metaal.

Controleer de V-snaar 1-2 keer per jaar en verwijder het maaisel. De binnenkant van de aandrijfwielen moet één keer per jaar worden schoongemaakt. Verwijder beide wielen. Gebruik een borstel of perslucht om gras en vuil van het tandwiel en het kettingwiel te verwijderen. Gemakkelijk schoon te maken aansluitingManual_FX-RM_Series_Int24_rev24

107. Verzorging, onderhoud en opslag

DE SNIJMESSEN VERVANGEN

Verwijder de schroef om het blad te vervangen. Maak de benzinetank leeg voordat je het blad verwijdert.

Plaats alles terug zoals afgebeeld. Draai de schroef goed vast. Het aandraaimoment is 45 Nm. Vervang ook de bladschroef wanneer u het blad vervangt. OLIE VERVERSEN

1 Schakel de motor uit en laat deze volledig tot stilstand komen.

2. Maak de bougiekabel los en houd hem uit de buurt van de bougie.

3 Leeg de olie in een geschikte bak. Kantel hiervoor de grasmaaier 45 graden en gebruik een FUXTEC-zuigpomp om de olie via de vulopening weg te zuigen. U kunt de grasmaaier ook verder kantelen om de olie via de vulopening te legen.

4. Houd de motor in balans. Verwijder de oliepeilstok. Voeg langzaam ongeveer 0,5 liter

nieuwe aanbevolen olie (FUXTEC 4MAX 4-taktolie) toe aan het reservoir tot aan de bovenste indicator op de peilstok. Vul het reservoir niet te vol.

5. Controleer het vulpeil met de peilstok.Manual_FX-RM_Series_Int24_rev24

Bougie Verwijder de bougie en maak deze schoon met een draadborstel nadat de motor voldoende is afgekoeld. Stel de opening in op 0,6 mm met behulp van een voelermaat. Monteer de bougie en zorg ervoor dat je hem niet te vast aandraait.

Luchtfilter Verwijder het luchtfilterdeksel. Vervang het luchtfilter als het vuil is om te voorkomen dat er voorwerpen in de luchtinlaat terechtkomen.Manual_FX-RM_Series_Int24_rev24

Benzinetank en carburateur leegmaken Optie A (aanbevolen): Gebruik een FUXTEC afzuigpomp om de benzine uit de tank te zuigen of laat de grasmaaier leeglopen. Optie B:

1. Plaats een door de fabrikant aanbevolen benzinekan onder de carburateur en gebruik een

trechter om morsen te voorkomen. Kantel de grasmaaier naar voren.

2. Draai de aftapplug los (GROEN op de afbeelding) en laat de benzine uitlekken via een

Opmerking: We bieden ook verschillende aanzuigpompen om de brandstof rechtstreeks uit de tank te pompen en zelfs met de elektrische pomp waarmee je kunt tanken.Manual_FX-RM_Series_Int24_rev24

Problemen oplossen Motor start niet Mogelijke oorzaken Problemen oplossen

benzinepeil Geen brandstof meer in de tank tanken Onzuivere benzine: Motor opgeslagen zonder zorg, zonder de tank goed leeg te maken of gevuld met vervuilde benzine Maak de tank en de carburateur leeg. Vul met nieuwe brandstof (super loodvrij)

controleer de bougie Bougie defect, vuil of verkeerd gemonteerd De bougie vervangen Bougie overstroomd met benzine Drogen en opnieuw installeren

vergeet de remhendel te bedienen bij het starten terwijl aan de starter wordt getrokken, moet de bovenste hendel naar de handgreep worden getrokken

wanneer de motorremhendel wordt gebruikt, sluit de contactplaat aan het uiteinde van de bowdenkabel niet Buig de houder terug om het elektrische contact te makenManual_FX-RM_Series_Int24_rev24

Service Element Specificatie Onderhoud Bougiemeter 0,6 mm Zie pagina 33 Klepspeling (koud) BINNEN: 0,06 mm +/- 0,02

Neem contact op met de FUXTEC klantenservice

OPSLAG De benzine mag niet langer dan een maand in de tank blijven. Maak de grasmaaier grondig schoon en berg hem binnen op een droge plaats op. HET MILIEU Om ons milieu te beschermen, raden wij u aan de volgende punten en instructies in acht te nemen: - Gebruik altijd loodvrije benzine - Gebruik altijd een trechter en/of een benzinekan met een vloeistofpeilindicator om te voorkomen dat u tijdens het tanken brandstof morst. - Vul de tank niet volledig - Vul de machine niet te vol met motorolie - Zorg er bij het verversen van de olie voor dat de gebruikte olie volledig wordt opgevangen. Voorkom morsen. Breng de gebruikte olie naar een recyclingcentrum - Vervang de geluiddemper als deze defect is. Gebruik bij reparaties alleen originele reserveonderdelen - Zoek professionele hulp als de carburateur moet worden gecorrigeerd - Reinig het luchtfilter volgens de instructies KLANTENSERVICE Originele reserveonderdelen worden geleverd door FUXTEC. We raden aan het apparaat naar een erkend servicecentrum te brengen voor jaarlijks onderhoud en inspectie van de veiligheidsvoorzieningen. Voor meer informatie over service en reserveonderdelen kunt u contact opnemen met de FUXTEC klantenservice.Manual_FX-RM_Series_Int24_rev24

De garantieperiode is 24 maanden vanaf de aankoopdatum. Bewaar uw aankoopbewijs op een veilige plaats. Uitgesloten van garantie zijn slijtageonderdelen en schade veroorzaakt door onjuist gebruik, gebruik van geweld, technische wijzigingen, gebruik van onjuiste accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Reparaties mogen alleen worden uitgevoerd door erkende vakhandelaren.

109. Instructies voor verwijdering

Het apparaat is verpakt om schade tijdens transport te voorkomen. Deze verpakking is een grondstof en kan daarom worden hergebruikt of teruggevoerd naar de grondstofkringloop. Het apparaat en de accessoires zijn gemaakt van verschillende materialen, bijvoorbeeld metaal en plastic. Voer defecte onderdelen af als gevaarlijk afval. Vraag dit na bij een gespecialiseerde winkel of de lokale overheid.Manual_FX-RM_Series_Int24_rev24

FX-RM5196/FX-RM5196eS (tot productiejaar 2022)

Hierbij verklaren wij FUXTEC GmbH Kappstrasse69, 71083 Herrenberg-Gültstein - Duitsland dat de hieronder aangegeven machine Gemotoriseerde grasmaaier, FX-RM5196, FX-RM5196PRO, FX-RM5196eS, FX-RM5396P, FX- RM5396PeSPRO,FX-RM4646, FX-RM4646ECO, RM4346ECO, RM4346, RM4646, RM5196eSPRO waarop deze verklaring betrekking heeft, voldoet aan de relevante essentiële veiligheids- en gezondheidseisen van de relevante EG-richtlijnen 2006/42/EG. Deze verklaring heeft alleen betrekking op de machine in de staat waarin deze op de markt is gebracht; met later door de eindgebruiker aangebrachte onderdelen en/of later uitgevoerde ingrepen wordt geen rekening gehouden. Relevante EG-richtlijnen: Machinerichtlijn 2006/42/EG (Bijlage I) Toegepaste geharmoniseerde normen: EN ISO 5395-1:2013+A1

EN ISO 5395-2:2013+A1+A2

EG-richtlijnen waren ook van toepassing: Uitstoot van verontreinigende gassen en deeltjes in de lucht door verbrandingsmotoren voor mobiele machines en apparaten EMC-richtlijn 2014/30/EU Richtlijn 2000/14/EG betreffende geluidsemissie van toestellen en machines bestemd voor gebruik buitenshuis
