Diagram montażowy FX-RM5196SL znajduje się w sekcji 43 „Montaż / Ustawienia fabryczne”, na stronach 92-93 instrukcji.

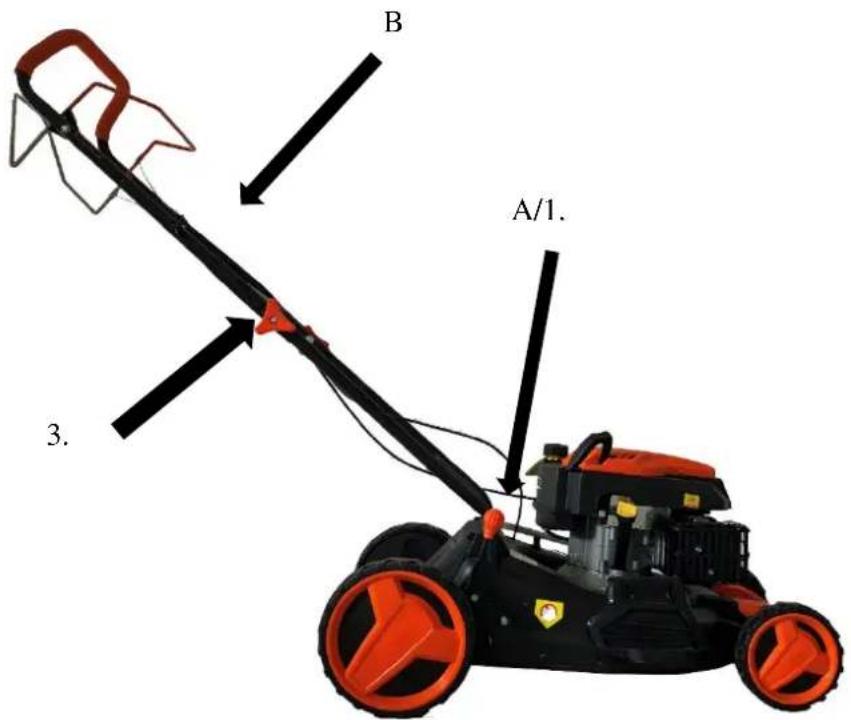

Twój kosiarka Fuxtec FX-RM5196SL jest dostarczana wstępnie zmontowana lub w dwóch paczkach, w zależności od wariantu. Diagram montażowy zawiera ponumerowane ilustracje i wizualne oznaczenia (litery A i B), które identyfikują każdy komponent i każdy krok montażu.

Diagramy dokładnie pokazują:

• Montaż słupków: wstawienie i mocowanie dolnego i górnego słupka za pomocą pomarańczowych nakrętek motylkowych i śrub
• Punkty mocowania: dokładne miejsca śrub, nakrętek i śrub do dokręcenia
• Montaż pojemnika na trawę: oddzielny diagram z trzema krokami montażu pojemnika na trawę
• Koła i oś: jeśli przednie koła zostały usunięte w celu transportu, diagramy wskazują, jak je ponownie zamontować

Instrukcja zaleca dokładne przestrzeganie tych kroków w podanej kolejności. Po zmontowaniu ramion (strony 92-93) krok montażowy 4 jest identyczny dla wszystkich modeli i obejmuje napełnienie olejem i paliwem przed pierwszym uruchomieniem silnika.

Diagramy zawierają również regulację wysokości cięcia (6 pozycji od 25 do 75 mm), przedstawioną na jasnym diagramie mechanizmu regulacji za pomocą centralnej rączki.

Natychmiast zatrzymaj urządzenie i odłącz je przed jakąkolwiek interwencją. Instrukcja stwierdza, że kosiarka nigdy nie powinna być używana z uszkodzonymi pokrywami lub bez urządzeń ochronnych.

Zgodnie z instrukcją, model FX-RM5196SL ma samozamykającą się pokrywę ochronną, której zużycie należy regularnie sprawdzać. Jeśli element mocujący wyskoczył spod pokrywy po tym, jak obiekt tam wszedł, oznacza to, że system ochrony wymaga inspekcji.

Oto jak postępować:

• Sprawdź wizualnie, czy blacha jest po prostu odczepiona, czy uszkodzona (zagięcia, deformacje).
• Jeśli jest nienaruszona, sprawdź punkty mocowania i umieść ją z powrotem w jej pierwotnej pozycji.
• Po ponownym umieszczeniu przetestuj, czy pokrywa ochronna zamyka się prawidłowo i automatycznie.
• Jeśli element jest uszkodzony lub nie wraca łatwo na miejsce, skontaktuj się z serwisem klienta Fuxtec, ponieważ ta część jest niezbędna dla bezpieczeństwa urządzenia.

Nie próbuj używać kosiarki, dopóki pokrywa ochronna nie będzie w pełni funkcjonalna.
