| Merk | Gamma |
| Model | NDZ-1300SW2 |
| Producttype | Water- en stofzuiger |
| Vermogen | 1300 W |
| Spanning | 230 V ~ 50 Hz |
| Tankinhoud | 20 liter |
| Gewicht | 4,5 kg |
| Beschermingsklasse | IPX4 |
| Elektrische veiligheidsklasse | Klasse II (dubbele isolatie) |
| Zuigkracht | 18 kPa |
| Blaaskracht | 22 m/s |
| Functies | Droog en nat zuigen, blazen |
| Filters | Stof filter (papier), schuimfilter, optionele stofzak |
| Veiligheidssysteem | Veiligheidsvlotter voor automatische uitschakeling bij vullen |
| Meegeleverde accessoires | Slang, telescopische buis 3 delen, multifunctionele mond, spleetmond, stofzak, stoffilter, schuimfilter |
| Garantie | 3 jaar |
| Repareerbaarheid | Reparaties alleen door erkende service, originele onderdelen |
| Onderhoud | Regelmatige reiniging van filters, tank en ventilatieopeningen |
| Beoogd gebruik | Alleen voor huishoudelijk gebruik, niet gebruiken voor gevaarlijke of brandbare materialen |
Veelgestelde vragen - NDZ-1300SW2 Gamma
Gebruikersvragen over NDZ-1300SW2 Gamma
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Stofzuiger in PDF-formaat gratis! Vind uw handleiding NDZ-1300SW2 - Gamma en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. NDZ-1300SW2 van het merk Gamma.
GEBRUIKSAANWIJZING NDZ-1300SW2 Gamma
NL - Originele gebruiksaanwijzing FR - Mode d'emploi original
Lees de gebruiksaanwijzing zorgvuldig voordat je het apparaat in gebruik neemt. Lire attentivement le mode d'emploi avant d'utiliser l'appareil.
INHOUDSOPGAVE
1 INTRODUCTIE 15
2 VEILIGHEID 15
2.1 Algemene veiligheid 16
2.2 Veiligheid van personen 16
2.3 Veiligheid op de werkplek 17
2.4 Veiligheid van apparaten 17
2.5 Elektrische veiligheid 18
2.6 Belangrijke veiligheidsvoorschriften voor nat-/droogzuigers 19
2.7 Stofafzuiging 19
3 MONTAGE 20

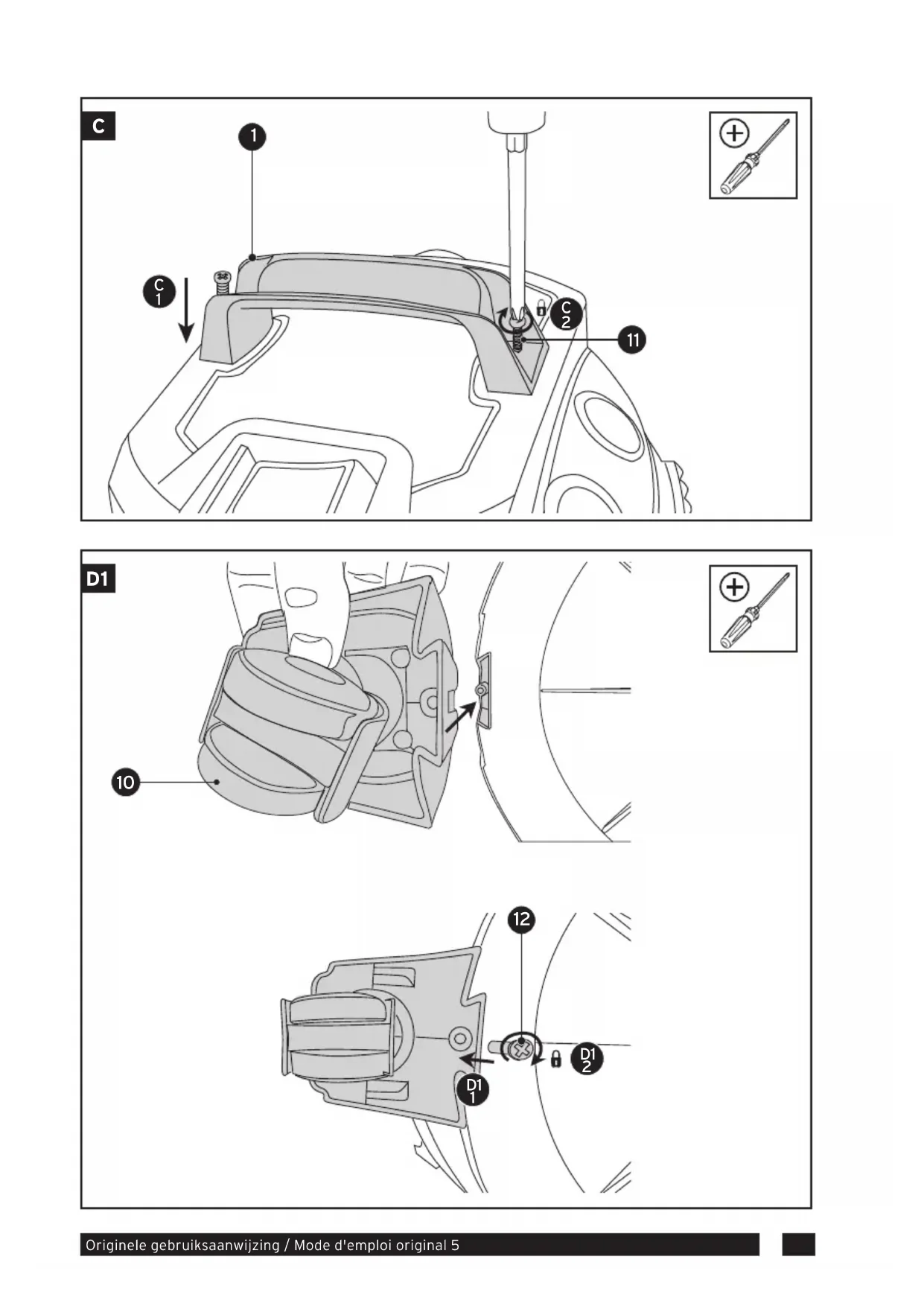

3.1 Montage handvat 20
3.2 Montage wielen 20
3.3 Montage stofzuigaansluiting 20
3.4 Demontage
motorbehuizing 20
3.5 Montage droog zuigen 20
3.6 Montage nat zuigen 21
3.7 Montage
motorbehuizing 21
4 BEDIENING 21
4.1 In-/uitschakelen 21
4.2 Tips voor het gebruik van nat-/droogzuigers 21
5 ONDERHOUD 22
6 PROBLEMEN OPLOSSEN 23
7 SPECIFICATIES 24
8 GARANTIE 24
9 CE VERKLARING 24
TABLES DE MATIÈRES
1 INTRODUCTION 25
2 SÉCURITÉ 25
- Handvat
- Aan- / uitschakelaar
- Motorbehuizing
- Filter houder
- Veiligheidsvlotter
- Klemmen motorbehuizing
- Tank
- Aansluiting stofzuigslang
- Blaasopening
- Wielen
Composants
- Schroeven handgreep (verpakt bij handgreep)
- Schroeven wielen (verpakt bij handleiding)
- Multifunctionele zuigmond
- Kieren zuigmond
- 3-delige zuigbuis
- Flexibele stofzuigerslang
- Stofzuigerzak
- Stofffilter
- Schuimfilter
Composants
Bedankt voor de aanschaf van dit apparaat. Voordat je het apparaat in gebruik neemt, moet je de onderstaande veiligheidsvoorschriften en instructies aandachtig doorlezen om het apparaat op de juiste wijze te kunnen monteren, gebruiken, onderhouden, starten en stoppen.
Zorg ervoor dat je met de bedieningsorganen van het apparaat vertrouwd bent en het apparaat op correcte wijze kunt gebruiken. Een verkeerd gebruik van het apparaat kan ernstige verwondingen veroorzaken. Denk steeds aan je eigen veiligheid en aan die van anderen.
Dit apparaat is alleen geschikt voor particulier gebruik in privé- of hobby-sfeer en mag enkel worden gebruikt met originele onderdelen en accessoires. Het is niet geschikt voor industrieel of commercieel gebruik.
Bewaar deze gebruiksaanwijzing zorgvuldig. De verkoper is niet aansprakelijk voor lichamelijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.
Milieu
Om transportbeschadiging te voorkomen, wordt het apparaat in een stevige verpakking geleverd. De verpakking is, zo veel als mogelijk, gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen.
2 VEILIGHEID
Let op! Om veiligheidsredenen mogen personen die niet met deze gebruiks-aanwijzing vertrouwd zijn dit apparaat niet gebruiken.
Gebruik het apparaat en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor het apparaat bestemd is.
Draag bij werkzaamheden met veel stofontwikkeling een stofmasker.
Raak het snoer niet aan als het beschadigd raakt. Verwijder de stekker uit de wandcontactdoos.
Bescherm jezelf tegen een elektrische schok.
Gebruik het apparaat niet bij regen of in een vochtige, natte omgeving. Het apparaat 's nachts niet buiten laten staan.
Schakel na gebruik altijd het apparaat uit en haal de stekker eruit. Voordat je het apparaat reinigt of repareert moet je ook de stekker uit de wandcontactdoos verwijderen. Als de voedingskabel of de verlengkabel beschadigd raakt tijdens het gebruik, onderbreek dan onmiddellijk de stroomtoevoer. Raak de beschadigde kabels nooit aan zolang de stroomtoevoer niet is onderbroken.
Bewaar altijd een veilige afstand tussen het apparaat en andere personen (met name kinderen) of dieren.
Benodigde netspanning waarop het apparaat dient te worden aangesloten.
Maximaal onbelast gegeven vermogen van het apparaat in werking.
Dit apparaat voldoet aan elektrische veiligheidsklasse II. Het apparaat is dubbel geïsoleerd.
Beschermingsgraad tegen het binnendringen van stof en/of water.
CE verklaring, het apparaat voldoet aan de Europese wetgeving op het gebied van veiligheid, gezondheid en milieu.
Het apparaat mag niet bij het huisvuil worden weggegooid, maar moet worden ingeleverd bij een inzamelpunt.
2.1 Algemene veiligheid
- Gebruik het apparaat en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor het apparaat bestemd is; houd hierbij rekening met de werkomstandigheden en het werk dat gedaan moet worden.
- De gebruiksaanwijzing altijd binnen handbereik bewaren.
- Wanneer je het apparaat doorverkoopt of weggeeft, moet je deze gebruiksaanwijzing overhandigen.
- Het gebruik van het apparaat voor afwijkende toepassingen, waarvan men kan verwachten dat het apparaat deze niet kan uitvoeren, kan leiden tot zeer gevaarlijke situaties.
- Neem altijd de geldige nationale en internationale veiligheids-, gezondheids- en arbeidsvoorschriften in acht.
- Neem bij het verwerken van materialen altijd de gebruiksaanwijzing voor de verwerking van het betreffende materiaal in acht.
- Dit apparaat voldoet aan de geldende wettelijke veiligheidsvoorschriften.
- Reparaties mogen alleen uitgevoerd worden door een erkend vakkundig servicebedrijf of vakman en met originele onderdelen; dit om ongevallen te voorkomen.
2.2 Veiligheid van personen
Gebruik beschermende middelen
- Voorkom gehoorbeschadiging door gehoorbescherming te dragen, indien het geluidsdrukniveau op de werkplek de 85 dB (A) overschrijdt.
- Gebruik een stofmasker bij werkzaamheden waarbij veel stof vrijkomt.
Houd andere personen uit de buurt
- Laat kinderen en andere personen niet aan het apparaat of aan het snoer komen; houd hen weg van het werkgebied.
- Kinderen onder de 8 jaar en personen met een lichamelijke of verstandelijke beperking die niet in staat zijn het apparaat te hanteren zoals in de gebruiksaanwijzing is omschreven, mogen dit apparaat niet gebruiken.
Vermijd een abnormale lichaamshouding
- Zorg ervoor dat je tijdens de werkzaamheden altijd stevig en goed in evenwicht staat.
Wees steeds opmerkzaam
- Houd je ogen steeds op het werk gericht en ga met verstand te werk.
- Gebruik beide handen om het apparaat te bedienen.
- Gebruik het apparaat niet als je niet geconcentreerd bent.
- Laat je niet afleiden en let altijd goed op waar je mee bezig bent. Gebruik het apparaat nooit als je moe bent, als je jezelf niet goed voelt of als je onder invloed bent van alcohol, medicijnen of verdovende middelen.
- Let op! Vermijd zoveel als mogelijk achteruitlopen tijdens het gebruik van
het apparaat. Het risico op struikelen wordt dan vergroot.
2.3 Veiligheid op de werkplek
Zorg voor een veilige werkplek
- Zorg dat het werkgebied altijd goed opgeruimd is, dit vermindert de kans op ongevallen.
- Het apparaat nooit gebruiken in afgesloten of slecht geventileerde ruimten en in aanwezigheid van gas, ontvlambare of explosieve (vloei)stoffen en poeders.
- Het apparaat uitsluitend overdag bij goed licht of met een overeenkomstige kunstmatige verlichting gebruiken.
- Binnen het werkgebied is de gebruiker verantwoordelijk voor eventuele schade bij derden veroorzaakt door het gebruik van het apparaat.
2.4 Veiligheid van apparaten
Visuele controle voor gebruik
- Dit apparaat voldoet aan de veiligheidsvoorschriften die wettelijk van toepassing zijn.
- Controleer vóór en na gebruik altijd of het apparaat goed functioneert en of er geen delen defect zijn. Raadpleeg in geval van twijfel een erkend servicebedrijf.
- Controleer of de ventilatieopeningen van het apparaat niet zijn verstopt. Maak deze zo nodig schoon. Bedek tijdens gebruik de ventilatieopeningen nooit met je handen.
- Alle accessoires dienen correct gemonteerd te zijn om het goed functioneren van het apparaat te waarborgen. Laat beschadigde accessoires vervangen of repareren door een erkend servicebedrijf.
- Gebruik de accessoires niet als deze in slechte staat verkeren.
- Het apparaat niet gebruiken als de veiligheidsvoorzieningen zijn beschadigd, versleten zijn, ontbreken of verkeerd geplaatst zijn.
-
Gebruik het apparaat nooit wanneer het snoer beschadigd is.
-
Gebruik het apparaat nooit als de aan-/uitschakelaar niet goed functioneert.
- Stop het apparaat onmiddellijk wanneer deze abnormaal trilt en controleer deze om te achterhalen wat de oorzaak is.
- Vermijd ongewenste bediening of het per ongeluk inschakelen van het apparaat.
- Draag het apparaat nooit met de vinger aan de schakelaar als de stekker van het apparaat in de wandcontactdoos zit.
- Zet bij stroomuitval het apparaat in de UIT-stand en verwijder de stekker uit de wandcontactdoos. Hiermee voorkom je dat het apparaat bij herstel van de stroomvoorziening opnieuw ongewenst inschakelt zonder toezicht.
- Gebruik nooit de stekker voor het in-/en uitschakelen van het apparaat maar altijd de aan-/uitschakelaar.
- Controleer of het apparaat is uitgeschakeld voordat je deze op de stroomvoorziening aansluit, vastpakt of draagt.
Onderhoud het apparaat zorgvuldig
- Houd het apparaat schoon om beter en veiliger te kunnen werken.
- Volg de onderhoudsvoorschriften op, evenals de adviezen omtrent het verwisselen van de accessoires.
- Controleer regelmatig het (verleng) snoer en de stekker en laat deze bij beschadiging door een erkende vakman vervangen.
- Houd de handgreep droog en vrij van olie en vet. Glibberige handgrepen kunnen leiden tot ongelukken.
- Na ieder gebruik moet je het apparaat schoonmaken en onderhoud plegen op de accessoires.
Overbelast het apparaat niet
- Het apparaat werkt beter en veiliger binnen het aangegeven bereik.
- Dek het apparaat nooit af en houd de luchtroosters vrij.
- Druk niet met te grote kracht op het apparaat. Laat het zijn werk doen met
de snelheid waarvoor het apparaat is ontworpen.
Gebruik de juiste accessoires
- Gebruik geen hulpstukken op het apparaat, die een te zware belasting voor het apparaat betekenen.
- Gebruik het apparaat alleen voor werkzaamheden waarvoor die bestemd is.
- Neem bij het monteren / gebruiken van accessoires altijd de instructies van de desbetreffende fabrikant in acht.
Berg het apparaat veilig op
- Wanneer het apparaat niet in gebruik is moet dit in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen.
- Bewaar het apparaat niet op plaatsen waar de temperatuur boven de 50°C kan uitkomen (bijvoorbeeld in een auto die in de zon staat).
- Voordat je het apparaat wegzet, moet de motor uitgeschakeld zijn en moeten de bewegende delen tot stilstand zijn gekomen.
- Laat het apparaat 's nachts niet buiten staan.
- Laat het apparaat nooit onbeheerd achter.
Reparaties
- Reparaties mogen alleen uitgevoerd worden door een vakkundig erkend servicebedrijf of vakman en met originele onderdelen; dit om ongevallen te voorkomen.
- Probeer nooit zelf het apparaat te openen of te repareren.
2.5 Elektrische veiligheid
Voeding
- Controleer de netspanning met de netspanning dat vermeld staat op het apparaat.
- Het voltage moet overeenkomen met de aanwezige netspanning (230 V \~ 50 Hz) waarop je het apparaat aansluit.
Gebruik het netsnoer niet verkeerd
- Draag het apparaat nooit aan het snoer.
- Gebruik het snoer nooit om de stekker uit de wandcontactdoos te verwijderen.
- Tijdens het vervoer het apparaat nooit bij de voedingskabel vasthouden, altijd de centrale handgreep gebruiken.
- Bescherm het snoer tegen hitte, olie en scherpe randen.
- Houd het (verleng)snoer altijd uit de buurt van de hete luchtstroom van het apparaat. Zorg ervoor dat je altijd weet waar het (verleng)snoer zich bevindt.
- Indien het snoer beschadigd is mag dit alleen vervangen worden door een erkend servicebedrijf of vakman.
- Gebruik een wandcontactdoos dat met 16 Ampère is beveiligd.
Voorkom een elektrische schok
- Vermijd tijdens het gebruik van het apparaat lichaamscontact met geaarde objecten zoals bijvoorbeeld metalen buizen, CV-radiatoren, fornuizen en koelkasten.
- Wanneer het apparaat buitenshuis wordt gebruikt, moet dit worden aangesloten op een aardlekschakelaar met maximaal 30 mA uitschakelstroom.
- Voer het snoer altijd achterwaarts van het apparaat weg.
Verwijder de stekker uit de wandcontactdoos:
- Als het apparaat niet in gebruik is.
- Tijdens onderhoud.
- Tijdens het verwisselen van accessoires.
- Wanneer je per ongeluk het snoer of het verlengsnoer hebt beschadigd. Raak de beschadigde stroomkabel niet aan!
- In geval van een elektrische of mechanische storing.
Bij gebruik van een verlengsnoer
- Rol verlengsnoeren altijd volledig uit voordat je ze gebruikt om oververhitting te voorkomen. Gebruik een goedgekeurd verlengsnoer tot maximaal 50 meter met een diameter van minimaal 2 x 1,5 mm ^2
voor lengtes t/m 25 meter en minimaal 2 x 2,0 mm² voor lengtes van 25 t/m 50 meter. Voor buitengebruik is een goedgekeurd IP44 verlengsnoer van het type H05VV-F, H05RN-F of H07RN-F geschikt. Lees altijd de aanwijzingen op het verlengsnoer, raadpleeg zo nodig een elektricien.
2.6 Belangrijke veiligheidsvoorschriften voor nat-/droogzuigers
- Niet over de kabel rijden en de kabel niet vastklemmen of eraan trekken.
- Dompel het apparaat of het motorhuis nooit onder in een vloeistof.
- Explosie- en brandgevaar! Zuig geen brandbare of explosieve vloeistoffen zoals benzine, olie, alcohol of oplos-middelen. Zuig geen hete of brandende stoffen. Gebruik het apparaat niet bij explosiegevaarlijke omstandigheden.
- Het apparaat mag niet worden gebruikt voor het opzuigen van voor de gezondheid gevaarlijke stoffen zoals asbest, beuken- en eikenhoutstof. Deze stoffen zijn aangemerkt als kankerverwekkend.
- Gebruik de stofzuiger nooit voor het opzuigen van as. Zowel hete als koude as kunnen je nat-/droogzuiger beschadigen.
- Zuig geen inktpoeder van toners (van printers of kopieerapparaten) op omdat deze niet volledig door het filter worden tegengehouden en daarom weer uitgeblazen worden. Bovendien zijn deze stoffen elektrisch geleidend.
- Elektrostatische oplading van het opgezogen stof en van het apparaat kan af en toe voorkomen, waardoor een lichte elektrische ontlading kan plaatsvinden.
- LET OP: houd de stofzuiger weg van open vuur, fornuizen, barbecues etc., om te voorkomen dat vuur wordt aangezogen.
- Richt de stofzuigerslang nooit op personen of dieren.
- Houd de stofzuigerslang en de acces-
soires nooit voor het lichaam (in het bijzonder ogen, oren, gezicht, etc.).
- Een juiste werking van het apparaat kan uitsluitend worden gewaarborgd wanneer voor dit apparaat bedoelde originele accessoires worden gebruikt.
- Gebruik het apparaat nooit wanneer er geen filter of stofzak is gemonteerd.
- Gebruik altijd het correcte filter zoals in deze gebruiksaanwijzing is aangegeven voor het zuigen van droge of natte vloeistoffen. Wanneer het verkeerde filter is gemonteerd voor het opzuigen van vloeistoffen wordt het risico op een elektrische schok vergroot.
- Leg het apparaat nooit op zijn zijkant.
- Let erop (vooral bij gebruik op bijvoorbeeld trappen) dat het apparaat altijd horizontaal en stabiel staat.
- Neem bij het verwijderen van droog en nat afval de wettelijke bepalingen in acht.
- Leeg de tank of stofzak voordat deze volledig vol is. Een te volle stofzak of tank vermindert het zuigvermogen en kan wanneer de tank overstroomt de nat-/droogzuiger beschadigen. Schakel in dit geval altijd direct de nat-/droogzuiger uit en maak eerst de tank leeg voordat je verder gaat.
- Zorg ervoor dat de ruimte waarin je werkt goed geventileerd wordt.
- Deze nat-/droogzuiger mag niet permanent gebruikt worden als stofafzuiging.
2.7 Stofafzuiging
Stoffen van materialen als loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraken of inademen van stoffen kunnen allergische reacties en/of ademhalingsaandoeningen oproepen bij de gebruiker of personen die zich in de nabijheid bevinden.
Bepaalde stoffen als stof van eiken- of beukenhout gelden als kankerverwekkend, met name in combinatie met aanvullende stoffen als houtbehandeling (chromaat, houtbeschermingsmiddelen).
Asbesthoudend materiaal mag uitsluitend door vakmensen worden bewerkt.
- Zorg voor goede ventilatie van de werkplek.
- Draag altijd een stofmasker.
- Neem de in jouw land geldende voorschriften betreffende de te bewerken materialen in acht.
3 MONTAGE
3.1 Montage handvat
| fig. c
- Bevestig het handva 1 op het apparaat. Zet deze vast met de meegeleverde schroeven 11.
3.2 Montage wielen
| fig. D1 / D2
- Bevestig de wiele 10 onder het apparaat. Zet deze vast met de meegeleverde schroeven 12. - Controleer of de rollers goed in de geleiders zijn geschoven.
3.3 Montage stofzuigaansluiting
| fig. E1 t/m E3
- Plaats de stofzuigerslar 16 in de stofzuigerslangaansluiting 8.
- Let op bij het aansluiten dat de stofzuiger slangvergrendeling met de nok in de opening van de stofzuigerslangaansluiting 8 word gestoken en draai de vergrendeling een korte slag naar links. Hiermee zet je de stofzuigerslang 16 vast.
- Voor het verwijderen van de stofzuigerslang 16 draai je de vergrendeling naar rechts en trek je de stofzuigerslang weer uit de aansluiting 8.
Montage stang
- Schuif de 3 stange ^15 in elkaar. Let op dat de uiteindes van de stang verschillen in grootte. Schuif de kleine opening in de grote opening.
- Afhankelijk van de benodigde toepassing, plaats je de gemonteerde stang vervolgens op de kieren zuigmond 14 of op de multifunctionele zuigmond 13. - Schuif vervolgens het uiteinde van de stang over de uiteinde van de stofzui-gerslang 16.
3.4 Demontage motorbehuizing
| fig. F1 t/m F3
- De motorbehuizing is met de klemmen aan de tank bevestigd. - Om de motorbehuizing te verwijderen, open je de klemmen en verwijder je de motorbehuizing als volgt:
- De klemmen 6 aan beide zijden ont-grendel je door eerst de onderzijde van de klem van de tank 7 af te duwen.
- Duw vervolgens de klemmen omhoog zodat deze los komen van de tank.
- Haal de klemmen daarna geheel naar beneden zodat de motorbehuizing 3 volledig vrij is.
- Nu kan je de motorbehuizing omhoog uit de tank tillen. Gebruik hiervoor het handvat 1.
- Om de motorbehuizing weer te monteren volg je bovenstaande 4 stappen in omgekeerde volgorde en de handelingen in tegengestelde richting. - Let er bij het monteren van de motorbehuizing 3 op dat de klemmen 6 correct vergrendelen.
3.5 Montage droog zuigen
| fig. G1 t/m G3
- Voor het zuigen van droge stoffen moet het stoffilter 18 worden gebruikt.
- Schuif het stoffilt 18 over de filter houder 4. Verwijder indien nodig eerst het schuimfilter.
- Gebruik te allen tijde slechts 1 filter over de filter houder. Let op! De filters 18 / 19 mogen dus nooit over elkaar op de filter houder 4 gemonteerd worden.
- Voor het opvangen van fijn droog (huishoudelijk) vuil kan eventueel de stofzuigerzak 17 worden gebruikt. Hiermee voorkom je dat de tank 7 heel vies wordt.
- Plaats dan de stofzuigerza ^17 in de tank ^7 . Trek de opening van de stofzuigerzak ^17 over de binnenzijde van de stofzuigerslangaansluiting ^8 en druk deze stevig aan. Gebruik de stofzuigerzak ^17 altijd alléén in combinatie met de stoffilter ^18 .
- Zet bij gebruik van de multifunctionele zuigmond 13 deze in de juiste stand voor droog zuigen.
- Wanneer u het gevoel heeft dat de zuigkracht gering is, schakelt u de machine uit en haalt u het HEPA-filter eruit zoals bij Fig. G1. Was het HEPA-filter onder water en installeer het HEPA-filter weer als Fig. G1 wanneer het droog is.
3.6 Montage nat zuigen
| fig. H1 t/m H2
- Voor het zuigen van vloeistoffen moet het schuimfilter 19 worden gebruikt.
- Schuif het schuimfilte 19 over de filter houder 4. Verwijder indien nodig eerst de stoffilter.
- Gebruik te allen tijde slechts 1 filter over de filter houder. Let op! De filters 18 / 19 mogen dus nooit over elkaar op de filter houder 4 gemonteerd worden.
- Het schuimfilt ^19 ook nooit gebruiken in combinatie met de stofzuigerzak ^17 .
- Zet bij gebruik van de multifunctionele zuigmond 13 deze in de juiste stand voor nat zuigen.
3.7 Montage motorbehuizing
| fig. l1 / l2
- Om de motorbehuizing weer te monteren volg je de 4 stappen van 3.4 demontage motorbehuizing in omgekeerde volgorde en de handelingen in
tegengestelde richting.
- Let op dat met het plaatsen van de motorbehuizing ③ op de tank ⑦, de uitsparingen voor de klemmen zich boven de posities van de klemmen ⑥ bevinden. En dat de klemmen ⑥ correct vergrendelen.
4 BEDIENING
4.1 In-/uitschakelen
| fig. J
- Zorg ervoor dat het apparaat altijd recht op de wielen staat.
- Zorg ervoor dat er een filte 18 / 19 op de filter houder 4 geplaatst is.
Gebruik de nat-/droogzuiger nooit zonder gemonteerd filter. - Zet de aan-/uitschakelaa02 op I als je het apparaat wilt inschakelen.
- Zet de aan-/uitschakela:02 op 0 als je het apparaat wilt uitschakelen.
4.2 Tips voor het gebruik van nat-/droogzuigers
Droog zuigen
| fig. G1 t/m G3
- Voor het zuigen van droge stoffen moet altijd het stoffilter 18 worden gebruikt.
- Verwijder zo nodig eerst het schuimfilter 19 voordat je het stoffilter 18 monteert.
- Breng het stoffilter aan zoals aangegeven staat onder "3.5 Montage droog zuigen".
- Let op dat je de multifunctionele zuigmond 13 in de juiste stand voor droog zuigen zet. De twee rubberen strips zijn nu niet zichtbaar, deze schuiven terug in de zuigmond.
- Zorg ervoor dat de tan7 geen vloeistof meer bevat en maak deze zo nodig droog. Ⓞ | fig. L
- Verwijder voor het openen en leegmaken
van de nat-/droogzuiger de stekker uit de wandcontactdoos.
- Gebruik de nat-/droogzuiger nooit voor het opzuigen van de stoffen zoals aangegeven in het hoofdstuk "2 VEILIGHEID".
Nat zuigen
| fig. H1 / H2
- Voor het zuigen van vloeistoffen moet het schuimfilter 19 worden gebruikt.
- Verwijder zo nodig eerst het stofffilter 18 voordat je het schuimfilter monteert.
- Breng het schuimfilter aan zoals aangegeven staat onder "3.6 Montage nat zuigen".
- Let op dat je de multifunctionele zuigmond 13 in de juiste stand 🎯 voor nat zuigen zet. De twee rubberen strips zijn nu zichtbaar, deze schuiven uit de zuigmond.
- Zorg ervoor dat de tan 7 geen stof of afval meer bevat.
- Verwijder voor het openen en leegmaken van de nat-/droogzuiger de stekker uit de wandcontactdoos.
- Wanneer je grote hoeveelheden vloeistof uit een wasbak of een ander reservoir wilt zuigen, steek dan de zuigmond niet volledig in de vloeistof, maar houd deze net iets boven het vloeistofoppervlak zodat samen met de vloeistof ook lucht kan worden aangezogen.
- Bij het bereiken van de maximale vulstand wordt de luchtstroom door de vlotter 5 onderbroken. Hierdoor zal het zuiggeluid van de nat-/droogzuiger veranderen en luider worden. Schakel dan de nat-/droogzuiger uit, verwijder de stekker uit de wandcontactdoos en leeg de tank 7.
- Wanneer je merkt dat er vloeistof uit het apparaat komt, de nat-/droogzuiger direct uitschakelen en de stekker uit de wandcontactdoos verwijderen.
- Zuig geen vloeistoffen op met een temperatuur boven 60 °C.
- Haal het schuimfilt 19 ter voorkoming van schimmelvorming, na gebruik uit het apparaat en laat het goed drogen.
Blazen
| fig. K
- Ontkoppel de stofzuigerslang van de stofzuigerslangaansluiting door de slang een stukje naar links te draaien en deze vervolgens uit de aansluiting te verwijderen.
- Steek de stofzuigerslar ^16 in de blaasopening ^9 .
- Let op bij het aansluiten dat de stofzuigerslangaansluiting 16 met de nok in de opening van de blaasopening 9 wordt gestoken.
- De nat-/droogzuiger zal nu lucht door de slang blazen in plaats van zuigen. Het in- en uitschakelen van het apparaat, werkt ongewijzigd.
5 ONDERHOUD
Let op! Voor elke controle- of onderhoudsbeurt dient de stekker van het apparaat uit de wandcontactdoos te worden getrokken.
Houd het apparaat en het snoer schoon
- Gebruik hiervoor uitsluitend niet-bijtende schoonmaakmiddelen en een vochtige doek.
- Sommige reiniging- en oplosmiddelen kunnen kunststof onderdelen aantasten; deze producten bevatten o.a. benzeen, trichloroethyleen, chloride of ammonia.
- Het apparaat regelmatig schoonmaken en er zorgvuldig mee omgaan zal zorgen voor een goede werking en een langere levensduur bevorderen.
- Verwijder na het gebruik al het resterende materiaal uit het apparaat. Door verhitting zou eventueel brand van droog restmateriaal kunnen ontstaan. Laat het apparaat afkoelen voordat je deze opbergt.
Houd de ventilatie-openingen schoon
Probeer nooit de ventilatieopeningen schoon te maken door puntige voorwerpen of metalen borstels door de openingen te steken. Hierdoor kan het apparaat beschadigen.
Het apparaat vonkt overmatig
- Dit duidt meestal op versleten koolborstels, laat de koolborstels altijd door een erkend servicebedrijf vervangen.
- Let op! De borstels moeten altijd per paar vervangen worden.
Bijzonder onderhoud voor nat-/droogzuigers
- Om de optimale capaciteit van het apparaat in stand te houden, wordt geadviseerd het schuimfilter na elk gebruik te reinigen. Reinig dit met een zachte borstel of spoel het met water af.
- Reinig het droogfilter regelmatig door er voorzichtig op te kloppen en schoon te maken met een fijne zachte borstel of spoel het met water af.
- Controleer regelmatig of de vlotter nog werkt.
- Veeg de tank regelmatig schoon met een in de handel verkrijgbaar, niet-schurend reinigingsmiddel en laat de tank drogen.
- Door veelvuldige inwerking van water, chemicaliën en door beschadiging van scherpe stukjes opgezogen afval kan de tank na verloop van tijd licht beschadigen. Dit zal de goede werking van het apparaat niet beïnvloeden.
Let op! Ondeskundig uitgevoerde reparaties kunnen ertoe leiden dat jouw apparaat niet meer veilig functioneert. Je brengt daarmee jezelf en jouw omgeving in gevaar.
6 PROBLEMEN OPLOSSEN
Het apparaat werkt niet
- Schakel het apparaat onmiddellijk uit.
- Controleer de elektrische aansluitingen
- Controleer het verlengsnoer of gebruik
een andere wandcontactdoos.
- Controleer de aardlekschakelaar en de hoofdschakelaar van de woning.
Het apparaat werkt af en toe
- Controleer of de verlengkabel beschadigd is.
- De interne bedrading is beschadigd, neem contact op met een erkende servicedienst.
Het apparaat raakt oververhit
- Maak de ventilatieopeningen schoon
- Probeer de ventilatieopeningen nooit schoon te maken door puntige voor-werpen of metalen borstels door de openingen te steken. Hierdoor kan het apparaat beschadigen.
Bij onvoldoende zuigcapaciteit
- Het slangsysteem is verstopt. Haal de verstopping weg.
- De zuigstar ^15 en de stofzuigerslang zijn niet stevig samengevoegd.
- De tan7 is vol. Leeg de tank.
- Het stoffilte 18 is onvoldoende schoon. Maak deze schoon.
- Regelmatig de tan 7 leegmaken waarborgt een optimale zuigcapaciteit.
Anders dan bovenstaande problemen
Indien er zich andere problemen voordoen dan een van bovenstaande problemen of als na de bovenstaande maatregelen te hebben getroffen het apparaat nog steeds niet op de juiste wijze functioneert, dien je het apparaat naar een erkende servicedienst te brengen.
Let op! Het apparaat na afloop van de levensduur inleveren. Aan het eind van de levensduur moet je het apparaat inleveren bij een inzamelpunt. Het apparaat mag niet bij het huisvuil worden weggegooid. Raadpleeg je gemeente over de juiste wijze van afvoer van afval.
7 SPECIFICATIES
Type NDZ1300-SW2
Artikelnummer 140003
Spanning 230V \~ 50Hz
Vermogen 1300 W
Gewicht 4,5 kg
Dit product is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garanderen gedurende 3 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabricagefouten, gratis zal worden hersteld. Schade veroorzaakt door normale slijtage, overbelasting of onachtzaam gebruik is van deze garantie uitgesloten. Om voor garantie in aanmerking te komen dien je de kassabon te bewaren. De verkoper behoudt zich het recht voor iedere verantwoordelijkheid af te wijzen wanneer door derden reparaties zijn verricht. In geen geval kan aanspraak
gemaakt worden op schadevergoeding bij schade aan het werkstuk of verwonding van de gereedschapgebruiker.
Intergamma B.V., verklaart hiermee dat het hierna vermelde product voldoet aan de onderstaande richtlijnen:
| Product | NDZ1300-SW2 |
| 2014/30/EU | EMC-richtlijn |
| 2014/35/EU | Laagspannings-richtlijn |
| 1907/2006/EG | Reach |
| 2011/65/EU | RoHS |
| en in overeenstemming is met de normen: | |
| EN 55014-1:2017 | |
| EN 55014-2:2015 | |
| EN 60335-2-2:2010+A11:2012+A1:2013 | |
| EN 60335-1:2012+A11:2014+AC:2014+A13:2017+A1:2019+A14:2019+A2:2019 | |
| EN 61000-3-2:2014 | |
| EN 61000-3-3:2013 | |
| EN 62233:2008 | |
Leusden, juli 2025
GAMMA
Postbus 100
3830 AC Leusden
Nederland
www.gamma.nl / www.gamma.be
info@gamma.nl
1 INTRODUCTION
