GEBRUIKSAANWIJZING N 350 BlackGuard
Wij feliciteren u met de aankoop van uw elektrische afrasterapparaat. U heeft een hoogwaardig apparaat aangeschaft, dat voldoet aan de geldige veiligheidsvoorschriften en de betreffende EU-richtlijnen (CE). Met dit apparaat verbetert u duidelijk de bewaking van uw weide. Plaatselijke invloeden en omstandigheden kunnen uw afrastering beïnvloeden, daarom kan een absolute bewaking niet gegarandeerd worden. De verkoper geeft geen garantie dat de afrastering uitbraakveilig is, de elektrische afrastering dient ter verbetering van de beveiliging. Let daarom op de navolgende en de bijgevoegde specifieke gebruiksaanwijzing.
Opbouw van een afrastering: (Figure 1)
| 1 Elektrische afrasterapparaat | 10 | Poortisolatoren | |||
| 2 | Aardaansluitkabel | 11 | Waarschuwingsbordje | ||
| 3 | Permanente palen | 12 | Hoekisolatoren | ||
| 4 | Roestwerende aardpen | 13 | Afstand-isolatoren | ||
| 5 | Geisoleerde (grond)kabel | 14 | Lint, koord of draad | ||
| 6 | Aan / uit - schakelaar | 15 | Mobiele afrasterpalen | ||
| 7 | Aansluitkabel voor lint, koord | of | draad | 16 Draadspanner | |
| 8 | Verbindingskabel | 17 | Lint, koord en | ||
| 9 | Poortafsluitysteem | 18 | Bliksemafleider (beschen) | ||
Veiligheidsaanwijzingen :
Neem deze gebruiksaanwijzing nauwkeurig in acht en bewaar deze na de installatie zeer goed.
Elektrische afrasteringen moeten zo gemonteerd en bediend worden, dat deze geen elektrisch gevaar voor mensen, dieren of hun omgeving veroorzaken.
Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale mogelijkheden, of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of na instructies over het gebruik van het toestel door de persoon, verantwoordelijk voor hun veiligheid. Kinderen moeten onder toezicht worden gehouden om er zeker van te zijn dat ze niet met het apparaat spelen. (A2:06)
Let op dat u het hek niet aanraakt, vooral niet met het hoofd, de hals of het bovelichaam. Klim niet over of door het hek heen. U passeert het hek via een deur of een andere doorgangsplaats.
Elektrische afrasteringen waar dieren of mensen in verstrikt kunnen raken, dienen vermeden te worden.
Een elektrische afrastering mag niet door twee (of meerdere) verschillende apparaten of door onafhankelijke afrasteringstroomcircuits van hetzelfde apparaat gevoed worden.
Bij twee (of meerdere) verschillende elektrische afrasteringen, waarbij ieder door een andere apparaat verzorgd wordt, moet de afstand tussen de draden van de verschillende elektrische afrasteringen minimaal 2,5 m bedragen. Wanneer deze afstand gesloten moet worden, dan moet dat door middel van een elektrisch niet-geleidend materiaal of een geïsoleerde metalen poort geschieden.
Prikkeldraad of draad met scherpen kanten mag niet als elektrische afrastering toegepast worden.
Alle delen van de elektrische afrastering, die langs een openbare weg of een voetpad gemonteerd worden, dienen op regelmatige afstanden door waarschuwingsbordjes, die aan afrasteringpalen veilig bevestigd worden of aan de afrasteringdraden geklemd zijn, kenbaar gemaakt te worden.
De waarschuwingsborden moeten aan de algemene plaatselijke bepalingen van de gemeente waar de elektrische afrastering geplaatst wordt voldoen (bijv. bordje moet aan beide zijden geel zijn en een opschrift volgends de inhoud „Pas
op, elektrische afrastering" of het symbool bevatten. De grootte van het bord moet 200 mm x 100 mm bedragen).
Tussen de aardstaaf van het apparaat en ieder ander aardingssysteem, zoals bijv. de veiligheidsaarding van het stroomvoorzieningsysteem of van het telefoonsysteem, moet minimaal een afstand van 10 m aangehouden worden.
Bij alle behalve bij op batterijen werkende apparaten met een gering vermogen, moet de aardstaaf van het apparaat minimaal tot op een diepte van 1 m in de bodem indringen.
Er dient op gelet te worden, dat geen kabels of buizen beschadigd worden.
Verbindingsleidingen, die bij een spanning van meer dan 1 kV werken en binnen in gebouwen lopen, moeten geïsoleerd zijn tegen de geaarde delen van het gebouw. Dit kan bereikt worden door voldoende afstand tussen de verbindingsleidingen en de constructie van het gebouw te laten of door geïsoleerde hoogspanningsleidingen voor de verbindingsleidingen te gebruiken..
Verbindingsleidingen, die in grond verlopen, moeten in beschermbuizen van isolatiemateriaal liggen of er moeten geïsoleerde hoogspanningsleidingen gebruikt worden. Er dient op gelet te worden, dat de verbindingsleidingen geen beschadigingen door hoeven van dieren of tractorbanden die in de boden zakken, kunnen oplopen.
Verbindingsleidingen mogen niet in dezelfde beschermbuis gelegd worden als de lichtnetvoorzieningsleidingen communicatie- of dataleidingen..
Verbindingsleidingen en draden van elektrische afrasteringen mogen niet boven sterkstroom- of bovengrondse telecommunicatieleidingen gelegd worden.
Kruisingen met sterkstroomleidingen moeten voorkomen worden, waar het mogelijk is. Wanneer zo'n kruising niet te voorkomen is, moet deze onder de sterkstroomleiding verlopen en indien mogelijk in een haakse hoek.
Wanneer verbindingsleidingen en draden van elektrische afrasteringen in de buurt van een bovengrondse sterkstroomleiding verlopen, mogen de afstanden niet geringer zijn dan in de navolgende tabel.
| Spanning van de sterkstroomleiding | Afstand |
| ≤ 1.000 Volt 3 meter | |
| > 1.000 ≤ 33.000 Volt 4 meter | |
| > 33.000 Volt 8 meter |
Wanneer verbindingsleidingen en draden van elektrische afrasteringen in de buurt van een sterkstroomleiding gemonteerd worden, mag de hoogte boven de grond niet boven de 2,5 m uitkomen.
Deze hoogte geldt voor iedere zijde van een rechthoekige projectie van de buitenste leider van de sterkstroomleiding tot op de bodem, voor een afstand van
- 2 m voor sterkstroomleidingen, die bij een nominale spanning tot 1.000 V werken
- 15 m voor sterkstroomleidingen, die bij een nominale spanning van meer dan 1.000 V werken
Wanneer verbindingsleidingen en draden van elektrische afrasteringen in de buurt van een telecommunicatieleiding of een telecommunicatiekabel gelegd worden, moet de afstand naar de leiding of de kabel tenminste 2 m bedragen.
Elektrische afrasteringen die dienen om vogels te verschrikken, als omheining van huisdieren of voor training van dieren zoals koeien (koeientrainer), mogen alleen door apparaten met lage capaciteit verzorgd worden, waarmee nog een voldoende en veilige werking bereikt wordt.
Bij elektrische afrasteringen die bestemd zijn om vogels ervan te weerhouden op gebouwen te gaan zitten, mag de draad van de elektrische afrastering niet geaard zijn. De aarding moet als draad op isolatoren geschieden. Waarschuwingsbordjes (zie hierboven) moeten op alle plaatsen aangebracht worden, waar personen vrije toegang naar de elektrische geleiders kunnen hebben.
Een niet geëlektrificeerde afrastering, die prikkeldraad of draad met scherpe kanten bevat, kan ter ondersteuning van één of meerdere geëlektrificeerde draden van een elektrische afrastering toegepast worden. De ondersteunende afrastering bij de geëlektrificeerde draden moeten zo aangebracht zijn, dat veiliggesteld is, dat deze draden met een minimum afstand van 150 mm van elkaar verwijderd zijn.
Waar een elektrische afrastering een openbaar voetpad kruist moet in de elektrische afrastering op deze plaats een niet geëlektrificeerde poort aanwezig zijn of er moet een overgang door middel van een afrasteringovergang zijn. Op ieder van deze overgangen moeten de in de buurt liggen geëlektrificeerde draden gele waarschuwingsbordjes (zie hierboven) dragen.
De elektrische afrasterapparaten moeten volgens de in gebruiksaanwijzing omschreven positie geëxploiteerd worden.
Het schrikdraadapparaat moet op een plaats worden gemonteerd, die niet direct blootstaat aan zonlicht (behalve zonnepanelen) en regen. Alle kabels, draden en verbindingen moeten ver van brandbare materialen verwijderd gemonteerd worden. Ook het schrikdraadapparaat zelf moet op een niet brandbaar materiaal worden bevestigd.
Ter voorkoming van bliksemschade moet de afrasteringdraad op onbrandbaar materiaal via een overspanningbeveiliging met regelaar en vonkbaan aan de buitenwand van het gebouw aangebracht worden, voordat het elektrisch afrasterapparaat aangesloten wordt. Dit geldt ook voor combiapparaten, indien ze met een netadapter worden gebruikt.
Niet aan bestaande aardleidingen van het stroomnet aansluiten.
ledere gebruiker van elektrische afrasteringen is wettelijk verplicht, het afrasterapparaat en de installatie regelmatig, volgens de gebruikersvoorwaarden te controleren, minimaal dagelijks!
- Zichtcontrole van het apparaat en de afrastering
- Meting van de minimumspanning van 2500 V op iedere plaats van de afrastering
Voor de exploitatie in de stal dienen uitsluitend speciaal daarvoor ontwikkelde apparaten gebruikt te worden!
Batterij- en accuapparaten in geen geval aan de stroomverzorging of dergelijke installaties aansluiten, die met netspanning in verbinding staan.
Overbelasting als gevolg van onweer kan de isolatie van schrikdraadapparaten beschadigen. In een dergelijk geval zou netspanning aanwezig kunnen zijn op de omheining met schrikdraad, waardoor mens en dier ernstig in gevaar kunnen worden gebracht.
Daarom adviseren wij altijd netgevoede schrikdraadapparaten alleen aan spanningsnetten aan te sluiten die via een aardlekschakelaar met een uitschakelstroom van maximaal 30mA beveiligd zijn.
Absolute noodzaak is de correcte opbouw van de schrikdraadomheining met extra vonkbrug en smoorspoel, zoals in de meegeleverde handleiding is beschreven. Bovendien is het zinvol om netgevoede schrikdraadapparaten tijdens onweersbuien van het net en indien mogelijk van de omheining te scheiden.
Is er voor de voeding geen net met aardlekbeveiliging beschikbaar en is het apparaat tijdens een onweersbui aangesloten gebleven, dan moet deze zonder meer gecontroleerd worden voordat deze opnieuw in gebruik wordt genomen. Daarvoor moet ten minste één netaansluiting beschikbaar zijn die beschikt over een aardlekschakelaar.
Ter controle wordt de aardaansluiting van het apparaat aan de aardleiding van dit spanningsnet aangesloten en vervolgens de netstekker van het apparaat verbonden met een door een aardlekschakelaar beveiligde contactdoos. "Tikt" het apparaat zoals het hoort en toont het geen afwijkingen ten opzichte van het normale gedrag, dan kan het apparaat weer aan de omheining worden aangesloten. Echter, als de aardlekschakelaar bij het aansluiten van het apparaat uitschakelt, dan mag het apparaat niet meer worden gebruikt en moet deze in een professionele werkplaats worden gerepareerd.
Indien de aansluitleiding van dit apparaat beschadigd wordt, moet ze door de fabrikant, diens klantenserviceafdeling of een gelijkaardig gekwalificeerd persoon vervangen worden om gevaren te vermijden. Service en reparaties alleen door bevoegde vakmensen!

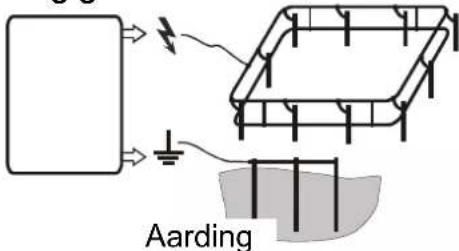

Aarding
De juiste aarding is zeer belangrijk, omdat de gehele functie van het apparaat in belangrijke omvang daarvan afhangt!
Roestwerende aardpen na volledige montage tot aan de aanslag op een plaats met mogelijk hoge, constante vochtigheid in de bodem slaan. Eventueel moeten in droge gebieden resp. bodems met geringe elektrische geleidingscapaciteit (bijv. zandgronden) één of meer aanvullende aardstaven (lengte ca. 1 m) gebruikt worden, die in afstand van telkens ca. 3 m ten opzichte van elkaar in de bodem geslagen worden.
Aansluiten
- Voor de ingebruikname moet de bijgevoegde specifieke gebruiksaanwijzing gelezen worden
- Voor iedere handeling aan de aansluitingen van het apparaat dient altijd vastgesteld te worden, of het apparaat uitgeschakeld is resp. niet met het net verbonden is!
- Aansluitschema van het afrasteringbewakingsapparat:
- Bij apparaten met batterijen op de juiste polen letten bij het monteren van de batterij :zwart = min; rood = plus.
230V\~:
Bedrijf uitsluitend toegestaan op netspanning 230V +10/-15%, frequentie 50 of 60 Hz, zuivere sinusvorm. Bedrijf met wisselrichters (vanuit zonnepanelen etc.) leidt tot uitval van het apparaat. Schade die ontstaat door het bedrijf met wisselrichters valt niet onder de garantie.
Onderhoud van batterij en accu
Batterij – en accuspanning moeten regelmatig met een mogelijk nauwkeurig meetapparaat doorgemeten worden.
9 Volt droge batterij:
- Voor de ingebruikname van de batterij moet de sticker, die de ontluchtingsopeningen afsluit, verwijderd worden. Dan is de batterij klaar voor gebruik.
- Let op : Ook een ontladen alkalische 9 V – batterij kan enige tijd na het uitschakelen van het apparaat een bijna normale spanning in het bereik 7,5 – 8,5 Volt bereiken. De batterij is echter toch verbruikt en dient verwijderd te worden, omdat bij normale werking de spanning weer onder ca. 4,5 V daalt (ideale spanning: 7,8-9V, tijdens de actieve werking!).
- Diverse 9 Volt apparaten kunnen ook met 12 Volt bedreven worden. Belangrijk: Hiervoor moet een speciale adapterkabel van de fabrikant gebruikt worden en de aanwijzingen voor 12 Volt moeten in acht genomen worden.
12 Volt accu
- Een 12 V – loodaccu is bij de typische geringe belasting voor elektrische afrasteringen al bij een spanning van 11,9 V ontladen en dient onmiddellijk opgeladen te worden. Wij raden een oplading al aan bij 12,1 V, om een optimale levensduur te garanderen.
- Ook bij een korte ontlading onder 11 V wordt een normale loodaccu duurzaam beschadigd.
- Door overlading, d.w.z. verder opladen van de accu na het bereiken van een maximale spanning van 13,8 V wordt niet alleen de accu beschadigd maar er kunnen ook accuzuren in aanzienlijke omvang uitlopen, die het elektrische afrastering kunnen beschadigen. (ideale spanning: 12,6 – 13,8V)
- In geen geval mag een accu langere tijd zonder controle aan het apparaat aangesloten blijven!
• 12 Volt accu's mogen alleen in geventileerde ruimtes met een geschikt oplaadapparaat opgeladen worden. - Bij langere bedrijfspauzes (bijv. winterpauze) moeten de accu's aan een oplaadapparaat met een verzorgingsschakelaar aangesloten worden. Anders kunnen de accu's door hun zelfontlading duurzaam beschadigd worden.
- Apparaten die voor de werking met een 12 Volt natte accu bestemd zijn moge niet met een gel-accu uitgerust worden. Anders bestaat er explosiegevaar!!!
Indien de batterijen resp. accu's ontladen zijn, moeten deze volgens de chemisch afvalvoorschriften verwijderd worden!
Garantie
Naast de wettelijke garantie garanderen wij een garantie volgens de navolgende voorwaarden:
- De garantie begint bij aankoopdatum. Garantieaanspraken worden uitsluitend na het voorleggen van de rekening resp. de kassabon erkend. Het retourneren geschiedt op kosten van de koper. De garantiereparatie geschiedt kosteloos, resp. wij behouden ons het recht voor, naar keuze een gelijkwaardig apparaat te leveren.
- De garantie geldt bij vakkundig gebruik volgens de gebruiksaanwijzing en vervalt bij het ingrijpen van onbevoegde personen alsook bij gebruik van niet originele reservedelen.
- We verhelpen naar onze eigen voorkeur door herstelling of evvangen van het apparaat kosteloos alle tekortkomingen, die het gevolg zijn van materiaal- of fabricagefouten.
- De duur van de garantie en het adres van de garantiegever ontneemt u uit de bijgevoegde specifieke gebruiksaanwijzing.
- Overspanningschades (o.a. bliksem), Accu's resp. batterijen van iedere soort alsook schades door uitlopen van accuzuren zijn van de garantie uitgesloten.
Mogelijke oorzaken: (Figure 2)
| Pos. | Dorzaak van fouten Opheffen van de fouten | |
| A W | Weg lekken van stroom door begroeiing! Begroeing verwijderen (maaien)! | |
| B | Slechte aarde, te korte aardstaaf, roest, droge aarde! | Aardstaaf helemaal inslaan! Meerdere lange aardstaven gebruiken en met elkaar verbinden! |
| C | Leidermateriaal op de bodem (bijv. breukplaats, niet gespannen!) | Afrastering repareren, leidermateriaal spannen! |
| D | Slechte elektrische geleiders (dun draad/koord/lint, hoge weerstand) | Hoogwaardige elektrische geleider met geringe weerstand en dikke geleiderdraden gebruiken. Bij breed lint dient men op de geleiderverbinding te letten! |
| E | Leidermateriaal geknoopt! | Betreffende speciale verbinder voor lint/koord/draad gebruiken! |
| F Isolator slaat door! Defecte en verweerde isolatoren vervangen! | ||
| G | Weg lekken van stroom of kortsluiting in de toevoerleiding van de afrastering! | Nooit - Vochtwerende kabels e.d. gebruiken voor de toevoerleiding!Onvoorwaardelijk hoogspanningskabels gebruiken! |
| H | Afrastering te lang!Werd voor de toepassing het juiste apparaat ingezet? | Voor de lengte van de afrastering en de voor de bescherming van het diersoort juiste apparaat gebruiken – eventueel door een vakman laten informeren! |
| I Functioneert het afrasterapparaat? | Apparaat van de afrastering laten hangen, dan inschakelen! Knippert de LED dan is het apparaat in orde, knippert deze niet, dan is het apparaat defect (contact opnemen met de dealer)! Bij apparaten met batterij en accu op de polen letten! | |

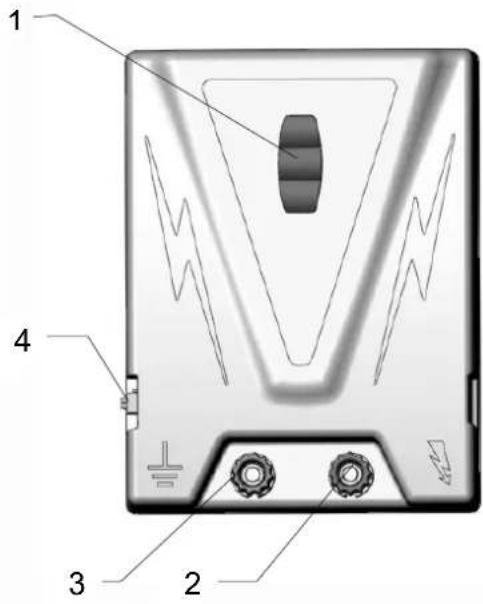

 |  | 1 | Controlelampen (groene lamp en rode lamp) |
| 2 | Aansluiting afrastering | ||
| 3 | Aardaansluiting | ||
| Modi:-12 volt-Speciale 230 volt netadapter for indoor use only (Art.-Nr.: 371023)Het schrikdraadapparaat mag (in de stal) niet als trainingsaparaat worden gebruikt! | 4 | Aansluitkabel accu 12V / ‘230 V’-netadapter | |
| 5 | Bevestigingsgaten |
Beschrijving van de werking
Apparaat zonder aansluiting van afrastering en aarde in gebruik nemen.
- Indien uitsluitend de groene lamp knippert, is het apparaat en de batterij in orde. De afrastering kan aangesloten worden.
- Indien de rode en de groene lamp tegelijkertijd knipperen, is dit een waarschuwende boodschap met betrekking tot de accu: deze moet binnenkort bijgeladen worden. Het apparaat geeft momenteel nog impulsen aan de afrastering af.
- Indien de rode lamp alleen knippert, is de bescherming tegen een diepe ontlading in werking getreden (noodzakelijk om de accu tegen een duurzame beschadiging te beschermen). Het apparaat geeft thans geen impulsen meer aan de afrastering af, accu onmiddellijk respectievelijk bijladen of uitwisselen.
- Indien geen van beide lampen knippert, krijgt het apparaat geen stroom van de accu (let op een correcte polariteit; eventueel accu defect of apparaat defect).
- Het apparaat waarschuwt niet indien de afrastering fouten vertoont.
Belangrijke aanwijzingen:
Het apparaat moet in principe verticaal hangend, met de aansluitkabel naar beneden, worden gebruikt, en zo mogelijk beschermd tegen de regen, zie afbeelding hierboven. Bij plaatsing tegen een wand moet het tegen een brandvrije wand worden gemonteerd. Voor plaatsing buiten is een verzinkte metalen kast beschikbaar (art.-nr.:44656), die het apparaat beschermt en tegelijk plaats biedt aan de accu.
Bij de aansluiting van de accu op een correcte polariteit letten (rood + en zwart -).
!!! Opgelet: wordt zonder aardpen geleverd!!!
Ledere gebruiker van elektrische afrasteringen is wettelijk verplicht, het afrasterapparaat en de installatie regelmatig, volgens de gebruikersvoorwaarden te controleren, minimaal dagelijks!
- Zichtcontrole van het apparaat en de afrastering
- Meting van de minimumspanning van 2500 V op iedere plaats van de afrastering
Voor dit apparaat geldt een garantie van 3 jaar en dit in overeenstemming met onze garantievoorwaarden! Gelieve veiligheidsinstructies, aardaansluiting, inbedrijfstelling, onderhoud van batterij en accu, garantievoorwaarden en mogelijke bronnen van fouten in de bijgevoegde gebruiksaanwijzing terug te vinden!
Specifiek voor het apparaat geldende gebruiksaanwijzing

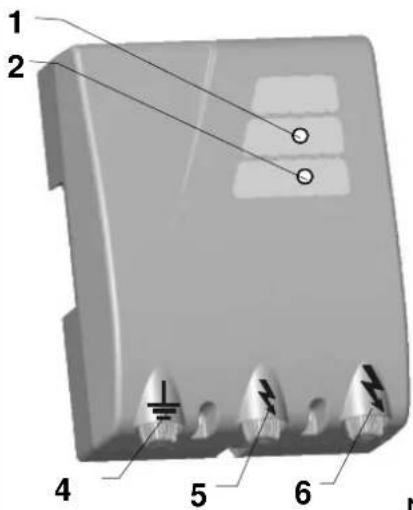

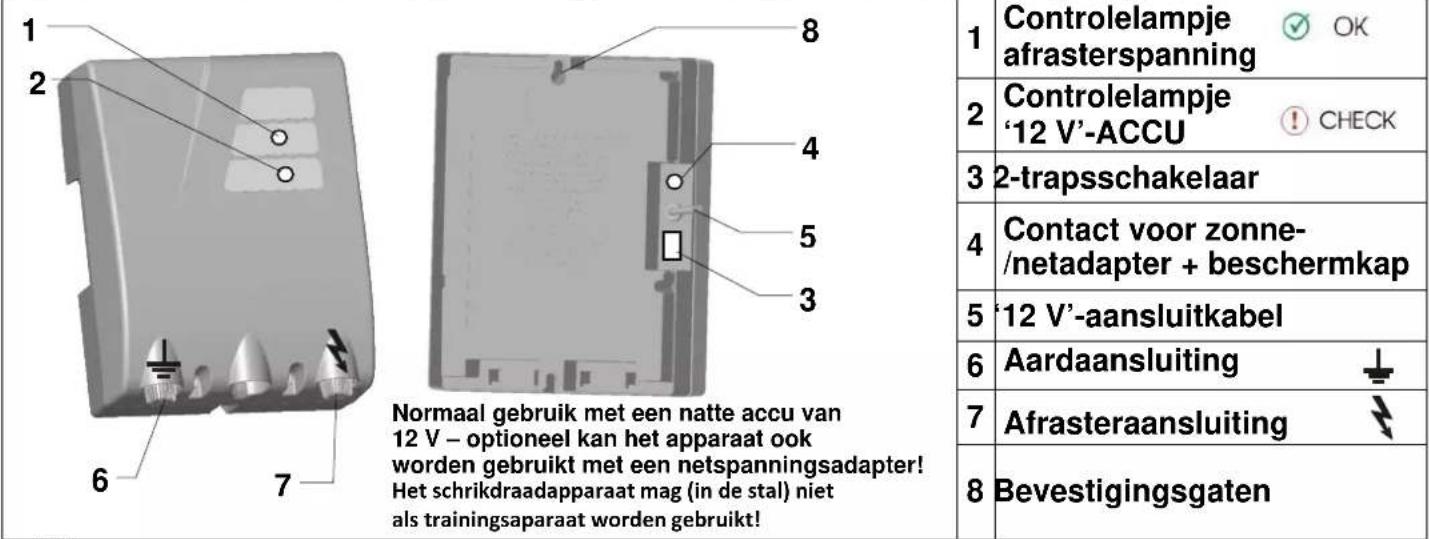

| 1 | Controlelampjeafrasterspanning |
| 2 | Controlelampje‘12 V’-ACCU |
| 3 | Bevestigingsgaten |
| 4 | Aansluitkabel accu 12V /‘230 V’-netadapter |
| 5 | Aardaansluiting |
| 6 | Afrasteraansluiting |
a.) Montage
Het apparaat moet in principe verticaal hangend, met de aansluitingen naar beneden worden gebruikt, en zo mogelijk beschermd tegen de regen, zie afbeelding hierboven. Bij wandmontage moet het tegen een brandvrije wand worden gemonteerd. Voor buitenmontage is een verzinkte metalen kast verkrijgbaar (art.-nr.:44656), die het apparaat beschermt en tegelijk plaats biedt aan de accu.
b.) Werking van het apparaat
Schakel het toestel in ZONDER afrastering en aarde. Let bij het aansluiten van de '12 V'-accu op de juiste polariteit (rood + en zwart -). Indien het lampje voor de afrastering (1) groen knippert, is het apparaat gebruiksklaar. Als bovendien het acculampje (2) rood knippert, moet de '12 V'-accuspanning worden gecontroleerd. Knippert het lampje van de afrastering (1) niet, moet u de polariteit van de 12V-aansluitkabel op de accu controleren of het apparaat laten nakijken door een vakman.
c.) Werking met aangesloten afrastering (spanning + aarde)
| Acculampje(2) knippert rood | Rasterlampje(1) knippert groen | Tikken hoorbaar | Uitgangsspanning | ‘12 | |
| 1 | NEEN | JA | JA | >3500 V = Minimale eis | O.K. (>12,2 V) |
| 2 | NEEN | NEEN | JA | < 3500 V; zie foutoorzaken in de bijgevoegde bedieningshandleiding (figuur 2, blz. 5)! | O.K. (>12,2 V) |
| 3 | JA | JA | JA | >3500 V = Minimale eisen: | Eerstdaags opladen, resp. omruilen |
| 4 | JA | NEEN | JA | < 3500 V; zie foutoorzaken in de bijgevoegde bedieningshandleiding (figuur 2, blz. 5)!en: | Eerstdaags opladen, resp. omruilen |
| 5 | JA | NEEN | NEEN | Geen impulsen, bescherming tegen te ver ontladen actief → | meteen laden, resp. omruilen |
| 6 | NEEN | NEEN | NEEN | zie b) werking van het apparaat, zonder afrastering en aarde | |
Indien het rasterlampje (1) sneller zou knipperen dan ongeveer 1x per seconde, moet u het apparaat meteen uitschakelen en moet het door een vakman worden nagekeken voor het terug in gebruik genomen wordt.
Om de autonomie te vergroten, worden er diverse zonnemodules met houder aangeboden. Het apparaat kan ook met een afzonderlijke '230 V'-netadapter worden gebruikt. Wij adviseren het gebruik van een natte accu van 12 V-85 Ah, resp. 12 V–110 Ah. Alle toebehoren voor dit apparaat vindt u in de vakhandel!
!!! Opgelet: de aardstaven worden niet meegeleverd (minstens 3 aardstaven gebruiken van ca. 1 m lang)!!!
Ledere gebruiker van elektrische afrasteringen is wettelijk verplicht, het afrasterapparaat en de installatie regelmatig, volgens de gebruikersvoorwaarden te controleren, minimaal dagelijks!
- Zichtcontrole van het apparaat en de afrastering
- Meting van de minimumspanning van 2500 V op iedere plaats van de afrastering
Voor dit apparaat geldt een garantie van 3 jaar en dit in overeenstemming met onze garantievoorwaarden.
Gelieve veiligheidsinstructies, aardaansluiting, inbedrijfstelling, onderhoud van batterij en accu, garantievoorwaarden en mogelijke bronnen van fouten in de bijgevoegde gebruiksaanwijzing terug te vinden!
Specifiek voor het apparaat geldende gebruiksaanwijzing

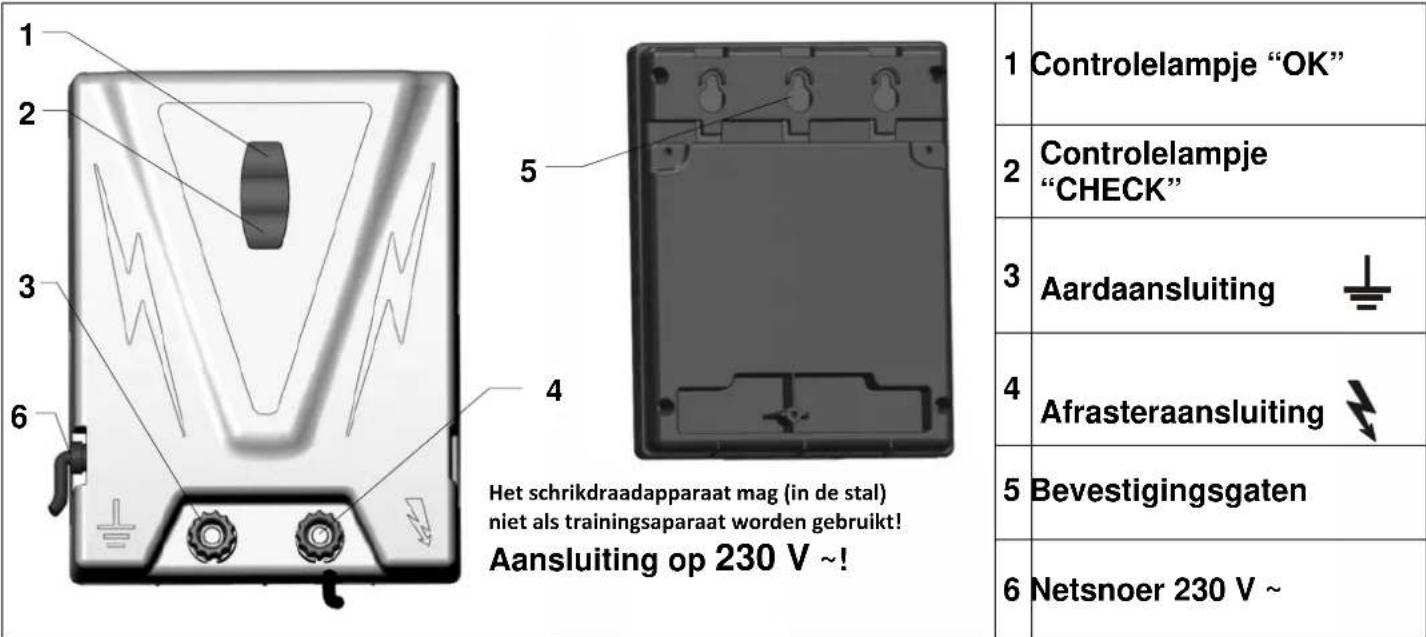

| 1 | Controlelampje (als dit knippert, is het apparaat gebruiksklaar) |
| 2 | Netsnoer 230 V ~ |
| 3 | Aardaansluiting |
| 4 | Afrasteraansluiting |
| 5 | Bevestigingsgaten |
a.) Montage
De bevestigingsgaten (5) dienen voor wandmontage. Het apparaat moet tegen een verticale, vuurvaste wand worden gemonteerd met het netsnoer naar beneden, zie afbeelding hierboven. Bij buitenmontage moet het apparaat aanvullend tegen regen en vlakke zoninstraling beschermd worden.
b.) Werking van het apparaat
Het toestel in bedrijf nemen zonder afrastering en aarde. Indien het controlelampje (1) knippert tegen de snelheid van de impulsen, dan is het apparaat gebruiksklaar.
Indien het controlelampje (1) niet knippert, moet eerst de netspanning resp. de netaansluiting worden nagegaan. Indien er geen fout kan worden gevonden, moet het apparaat door een vakman worden nagekeken.
c.)Werking met aangesloten rasterinstallatie (raster + aarde)
Het controlelampje (1) dient alleen ter controle van de werking; het reageert niet op fouten in de afrastering of het uitvallen van de spanning. Een regelmatige controle van de spanning met een in de handel verkrijgbaar meetapparaat is onontbeerlijk.
Indien het controlelampje sneller dan ca. 1x per seconde knippert, moet het apparaat meteen worden uitgeschakeld en worden nagekeken door een vakman, vooraleer het terug in gebruik genomen mag worden.
Ledere gebruiker van elektrische afrasteringen is wettelijk verplicht, het afrasterapparaat en de installatie regelmatig, volgens de gebruikersvoorwaarden te controleren, minimaal dagelijks!
- Zichtcontrole van het apparaat en de afrastering
- Meting van de minimumspanning van 2500 V op iedere plaats van de afrastering
Voor dit apparaat geldt een garantie van 3 jaar en dit in overeenstemming met onze garantievoorwaarden
Gelieve veiligheidsinstructies, aardaansluiting, inbedrijfstelling, garantievoorwaarden en mogelijke bronnen van fouten in de bijgevoegde gebruiksaanwijzing terug te vinden!
Specifiek voor het apparaat geldende gebruiksaanwijzing
a.) Montage
De bevestigingsgaten (5) dienen voor wandmontage. Het apparaat moet tegen een verticale, brandvrije wand worden gemonteerd met de aansluitingen naar beneden, zoals op de afbeelding hierboven. Bij buitenmontage moet het apparaat aanvullend tegen regen en vlakke zoninstraling beschermd worden.
b.) Werking van het apparaat
Apparaat ZONDER afrastering en aarde in gebruik nemen. De controlelampjes knipperen op het ritme van de impulsen (groen of rood). Het apparaat is in staat om te functioneren. Indien de controlelampjes niet knipperen, moet eerst de netspanning of de netleiding gecontroleerd worden. Indien er daar geen fout gevonden kan worden, dient het apparaat door een vakman gecontroleerd te worden.
c.) Werking met AANGESLOTEN afrastering (aarde + afrastering)
| 1 | Controle-lampje “OK” (1) | Groen knipperen: | Toestand van de afrastering/ aardaansluiting in orde = uitgangsspanning > 4000V= OK |
| 2 | Controle-lampje „CHECK“ (2) | Rood knipperen: | CHECK = Toestand van de afrastering foutief = uitgangsspanning ≤ 4000V, zie bijgevoegde gebruiksaanwijzing, mogelijke foutbronnen (figuur 2, pagina 5) |
| CHECK = Toestand van de aardaansluiting foutief, zie bijgevoegde gebruiksaanwijzing, mogelijke foutbronnen (figuur 2, pagina 5) en aardaansluiting (pagina 4) |
Aansluitvarianten:
Afrastering gesloten:
Afrastering open:
Indien het controlelampje sneller dan ca. 1x per seconde knippert, moet het apparaat meteen worden uitgeschakeld en worden nagekeken door een vakman, vooraleer het terug in gebruik genomen mag worden.
Ledere gebruiker van elektrische afrasteringen is wettelijk verplicht, het afrasterapparaat en de installatie regelmatig, volgens de gebruikersvoorwaarden te controleren, minimaal dagelijks!
- Zichtcontrole van het apparaat en de afrastering
- Meting van de minimumspanning van 2500 V op iedere plaats van de afrastering
Voor dit apparaat geldt een garantie van 3 jaar en dit in overeenstemming met onze garantievoorwaarden. Gelieve veiligheidsinstructies, aardaansluiting, inbedrijfstelling, garantievoorwaarden en mogelijke bronnen van fouten in de bijgevoegde gebruiksaanwijzing terug te vinden!
  Jetstekker fungeert als AAN / UIT!Aansluiting aan 230 V ~!Het schrikdraadapparaat mag (in de stal) nietals trainingsaparaat worden gebruikt! | 1 | Controlelampje Afrastering |
| 2 | Controlelampje Aarde | |
| 3 | Bevestigingsgaten | |
| 4 | Aardaansluiting ± | |
| 5 | Afrasteraansluiting met verminderde energie | |
| 6 | Afrasteraansluiting met maximale energie |
a.) Montage
De bevestigingsgaten zijn bedoeld voor wandmontage. Het apparaat moet tegen een verticale, brandvrije wand worden gemonteerd met de aansluitingen naar beneden, zoals op de afbeelding hierboven. Bij buitenmontage moet het apparaat aanvullend tegen regen en vlakke zoninstraling beschermd worden.
b.) Werking van het apparaat
Apparaat ZONDER afrastering en aarde in gebruik nemen. De controlelampjes knipperen op het ritme van de impulsen (groen of rood). Het apparaat is in staat om te functioneren. Indien de controlelampjes niet knipperen, moet eerst de netspanning of de netleiding gecontroleerd worden. Indien er daar geen fout gevonden kan worden, dient het apparaat door een vakman gecontroleerd te worden.
c.) Werking met AANGESLOTEN afrastering (aarde + afrastering)
| 1 | Controle-lampje afrastering (1) | Groen knipperen: | Toestand van de afrastering in orde = uitgangsspanning > 3500V = minimumvereiste |
| Rood knipperen: | Toestand van de afrastering foutief = uitgangsspanning ≤ 3500V, zie bijgevoegde gebruiksaanwijzing, mogelijke foutbronnen (figuur 2, pagina 5) | ||
| 2 | Controle-lampje aarde (2) | Groen knipperen: | Toestand van de aardaansluiting in orde; aardespanning < 1000 V |
| Rood knipperen: | Toestand van de aardaansluiting foutief, aardspanning ≥ 1000 V, zie bijgevoegde gebruiksaanwijzing, mogelijke foutbronnen (figuur 2, pagina 5) en aardaansluiting (pagina 4) |
Aansluitvarianten:
Afrastering gesloten:
Afrastering open:
Bij de tuinaansluitingen (5 resp. 6) kunnen onderling onafhankelijke tuininstallaties worden gebruikt.
De in het display (1) weergegeven meetwaarde en het bijbehorende verlichte controlelampje kunnen echter uitsluitend de uitgang met maximale energie (6) nauwkeurig aanwijzen. Indien het controlelampje sneller dan ca. 1x per seconde knippert, moet het apparaat meteen worden uitgeschakeld, en nagekeken worden door een vakman, vooraleer het terug in gebruik genomen wordt.
Nieuwe functie overeenkomstig EN 60335-2-76
Dit apparaat geeft na een vertragingstijd van 15 seconden niet meer dan 5 Joule uitgangsenergie af.
Bij toenemende belasting verhoogt het apparaat na afloop van een vertragingstijd zijn uitgangsenergie en past de sterkte van de schok zodoende automatisch aan aan de toegenomen begroeiing, weersomstandigheden en de toestand van het hek.
Ledere gebruiker van elektrische afrasteringen is wettelijk verplicht, het afrasterapparaat en de installatie regelmatig, volgens de gebruikersvoorwaarden te controleren, minimaal dagelijks!
Zichtcontrole van het apparaat en de afrastering
- Meting van de minimumspanning van 2500 V op iedere plaats van de afrastering
Voor dit apparaat geldt een garantie van 3 jaar en dit in overeenstemming met onze garantievoorwaarden.
Gelieve veiligheidsinstructies, aardaansluiting, inbedrijfstelling, garantievoorwaarden en mogelijke bronnen van fouten in de bijgevoegde gebruiksaanwijzing terug te vinden!
Specifiek voor het apparaat geldende gebruiksaanwijzing
A 400
a.) Montage
Het apparaat moet in principe verticaal hangend, met de aansluitingen naar beneden worden gebruikt, en zo mogelijk beschermd tegen de regen, zie afbeelding hierboven. Bij wandmontage moet het tegen een brandvrije wand worden gemonteerd. Voor buitenmontage is een verzinkte metalen kast verkrijgbaar (art.-nr.:44656), die het apparaat beschermt en tegelijk plaats biedt aan de accu.
b.) Werking van het apparaat
Schakel het toestel in ZONDER afrastering en aarde. Let bij het aansluiten van de '12 V'-accu op de juiste polariteit (rood + en zwart -). Indien het lampje voor de afrastering (1) groen knippert, is het apparaat gebruiksklaar. Als bovendien het acculampje (2) rood knippert, moet de '12 V'-accuspanning worden gecontroleerd. Knippert het lampje van de afrastering (1) niet, moet u de polariteit van de 12V-aansluitkabel op de accu controleren of het apparaat laten nakijken door een vakman. Bij gebruik met een zonnemodule of netadapter, moet eerst de beschermkap bij (4) worden verwijderd.
Stand van de schakelaar: 0 = UIT;
$$ I = \text { beperkte stroomopname en uitgangsenergie } \quad (= 50 \%) $$
$$ \text {II} = \text {maximale uitgangsenergie en stroomopname} (= 100 \%) $$
c.) Werking met aangesloten afrastering (spanning + aarde)
| Acculampje(2) knippert rood | Rasterlampje(1) knippert groen | Tikken hoorbaar | Uitgangsspanning | ‘12 | |
| 1 | NEEN | JA | JA | O.K. O.K. | |
| 2 | NEEN | NEEN | JA | zie foutoorzaken in de bijgevoegde bedieningshandleiding (figuur 2, blz. 5)! | O.K. |
| 3 | JA | JA | JA | O.K.en: | Eerstdaags opladen, resp. omruilen |
| 4 | JA | NEEN | JA | zie foutoorzaken in de bijgevoegde bedieningshandleiding (figuur 2, blz. 5)! en: | Eerstdaags opladen, resp. omruilen |
| 5 | JA | NEEN | NEEN | Geen impulsen, bescherming tegen te ver ontladen actief → | meteen laden, resp. omruilen |
| 6 | NEEN | NEEN | NEEN | zie b) werking van het apparaat, zonder afrastering en aarde | |
Indien het rasterlampje (1) sneller zou knipperen dan ongeveer 1x per seconde, moet u het apparaat meteen uitschakelen en moet het door een vakman worden nagekeken voor het terug in gebruik genomen wordt.
Om de autonomie te vergroten, worden er diverse zonnemodules met houder aangeboden. Het apparaat kan ook met een afzonderlijke '230 V'-netadapter worden gebruikt. Wij adviseren het gebruik van een natte accu van 12 V-85 Ah, resp. 12 V–110 Ah. Alle toebehoren voor dit apparaat vindt u in de vakhandel!
!!! Opgelet: de aardstaven worden niet meegeleverd (minstens 3 aardstaven gebruiken van ca. 1 m lang)!!!
Ledere gebruiker van elektrische afrasteringen is wettelijk verplicht, het afrasterapparaat en de installatie regelmatig, volgens de gebruikersvoorwaarden te controleren, minimaal dagelijks!
- Zichtcontrole van het apparaat en de afrastering
- Meting van de minimumspanning van 2500 V op iedere plaats van de afrastering
Voor dit apparaat geldt een garantie van 3 jaar en dit in overeenstemming met onze garantievoorwaarden. Gelieve veiligheidsinstructies, aardaansluiting, inbedrijfstelling, onderhoud van batterij en accu, garantievoorwaarden en mogelijke bronnen van fouten in de bijgevoegde gebruiksaanwijzing terug te vinden!
Specifiek voor het apparaat geldende gebruiksaanwijzing
B 17
Normaal gebruik met droge batterij van 9 V, optioneel kan het apparaat ook worden gebruikt met een natte accu van 12 V!
Het schrikdraadapparaat mag (in de stal) niet als trainingsaparaat worden gebruikt!

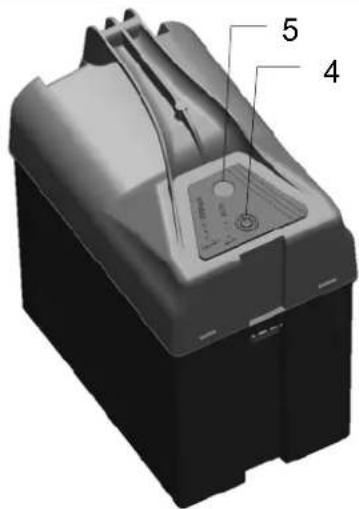

| 1 | Aardaansluiting |
| 2 | Afrasteraansluiting |
| 3 | Aardstaaf |
| 4 | Aan/uit-schakelaar |
| 5 | Controlelampjes |
| 6 | Doorvoer voor ‘12 V’-kabel |
a.) Montage
De aardpen (3) samenstellen zoals in de afbeelding hierboven, de bijgevoegde aardaansluitkabel (7) met de bevestigingsschroef op de aardpen schroeven. De aardpen tot de hoekstukken in de grond slaan. Vervolgens het apparaat aan de schroeven aansluiten. Zie de afbeelding hierboven.
b.) Beschrijving van de werking van het apparaat
- Het apparaat wordt door het op beide kanten van het deksel drukken en tegelijk omhoogtrekken geopend.
- Batterij in de houder plaatsen en op het apparaat aansluiten. Deksel sluiten. (Apparaat alleen rechtop en met stevig vergrendeld deksel gebruiken)
Het apparaat zonder aansluiting op de omheining in gebruik nemen:
- Apparaat inschakelen door te drukken op knop [4]
- Knippert (dubbel) het controlelampje [5] met tussenpozen van 1,3 sec., is het apparaat klaar voor gebruik en staat deze in de EXTREEM-modus (sterkere schok bij een hoger stroomverbruik).
- Wordt de knop [4] nog een tweede keer ingedrukt, schakelt het apparaat naar de ECO-modus met een lagere capaciteit en stroomverbruik. Dit wordt weergegeven door het knipperen met tussenpozen van ca. 1,3 sec.
- Wordt de knop [4] een derde keer ingedrukt, wordt het apparaat uitgeschakeld. (geen knipperen)
Tip:
Knippert na het inschakelen de controlelamp [5] niet of rood, moet de juiste aansluiting van de batterijpolen en op een minimale spanning van ca. 6V worden gecontroleerd, resp. moet het apparaat door een vakman worden gecontroleerd!
c.) Beschrijving van de werking bij aangesloten omheining (omheining + aarde)
Knippert het controlelampje [5] rood (batterijspanning onder 6V), moet de batterij worden vervangen.
Het controlelampje [5] dient slechts als functiecontrole, reageert echter niet op fouten in de omheining of uitval van de hekspanning. Het regelmatig controleren van de spanning (> 2,5 kV) op het hek is daardoor absoluut noodzakelijk. Het toestel beschikt bij 12V-werking over een ontladingsbeveiliging. Deze wordt aangegeven door een rood knipperen van het controlelampje.
Knippert het controlelampje [5] van het apparaat sneller dan ca. 1 x per seconde, moet het apparaat direct worden uitgeschakeld en moet deze vóór het weer in gebruik nemen door een vakman worden gecontroleerd.
Ledere gebruiker van elektrische afrasteringen is wettelijk verplicht, het afrasterapparaat en de installatie regelmatig, volgens de gebruikersvoorwaarden te controleren, minimaal dagelijks!
- Zichtcontrole van het apparaat en de afrastering
- Meting van de minimumspanning van 2500 V op iedere plaats van de afrastering
Voor dit apparaat geldt een garantie van 3 jaar en dit in overeenstemming met onze garantievoorwaarden. Gelieve veiligheidsinstructies, aardaansluiting, inbedrijfstelling, onderhoud van batterij en accu, garantievoorwaarden en mogelijke bronnen van fouten in de bijgevoegde gebruiksaanwijzing terug te vinden!
