GEBRUIKSAANWIJZING P-853 Gamma

NL - Originele gebruiksaanwijzing F - Mode d'emploi original

Lees de gebruiksaanwijzing zorgvuldig voordat je het apparaat in gebruik neemt. Lire attentivement le mode d'emploi avant d'utiliser l'appareil.

INHOUDSOPGAVE

Onderdelen Fig. A1 / A2 3

Wisselen stofgeleider Fig. B1 t/m B6 5

Plaatsen stofzak Fig. C 6

Montage parallelgeleider Fig. D1 t/m DE 7

Instellen sponningdiepte Fig. E 9

Instellen schaafdiepte Fig. F 9

Schaven Fig. G 10

Sponning schaven Fig. H 10

Afschuinen Fig. 11

Parkeerschoen Fig. J 11

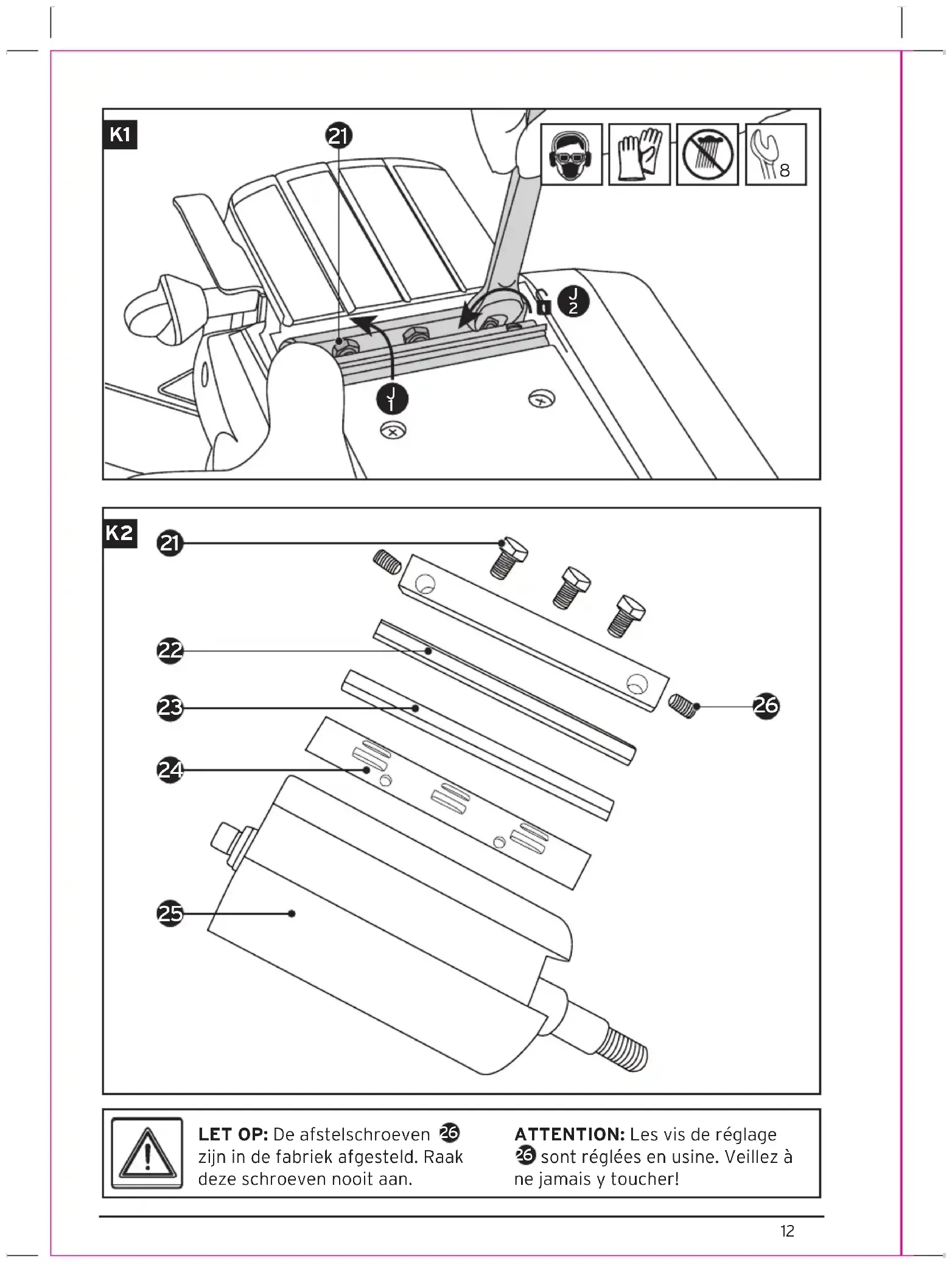

Wisselen schaafmes Fig. K1 / K2 12

1. INTRODUCTIE 13

2. VEILIGHEID 13

2.1 Algemene veiligheid 14

2.2 Veiligheid op de werkplek 14

2.3 Veiligheid van personen 15

2.4 Veiligheid van machines 15

2.5 Veiligheid elektrische schaven 16

2.6 Elektrische veiligheid 17

2.7 Trillingsgevaar 18

3. MONTAGE 19

3.1 Stofgeleider (Fig. B) 19

3.2 Montage parallelgeleider en sponningdiepte (Fig. C) 19

4. BEDIENING 20

4.1 Instellen (Fig. F) 20

4.5 Gebruik van parallelgeleider en sponningdiepte (Fig. H)

4.6 Vervangen van het schaafmes (Fig. K)

5. ONDERHOUD 22

6. SPECIFICATIES 23

7. GARANTIE 24

8. CE CONFORMITEITS- VERKLARING 24

TABLES DE MATIÈRES

Composants Fig. A1 / A2 3

1. Handgreep voor
2. Stofzuigeraansluiting
3. Schaafdiepte instelknop
4. Sponningdiepteaanslag
5. Ontgrendelingsknop parallelgeleider
6. Parallelgeleider
7. Handgreep achter
8. Ontgrendelingsknop aan-/uitschakelaar
9. Aan-/uitschakelaar
10. Ontgrendelingsknop stofgeleider
11. Ventilatie openingen
12. Parkeerschoen

Composants

1. Sponningdiepteaanslag
2. Parallelgeleider
3. Stofgeleider
4. Stofzak
5. Houder parallelgeleider
6. Bout parallelgeleider
7. Vleugelmoer parallelgeleider
8. Steeksleutel
9. Inbussleutel

Composants

LET OP: De afstelschroeven 26 zijn in de fabriek afgesteld. Raak deze schroeven nooit aan.

Bedankt voor de aanschaf van dit apparaat. Voordat je dit apparaat in gebruik neemt, moet je de onderstaande veiligheidsvoorschriften en instructies aandachtig doorlezen om het apparaat op de juiste wijze te kunnen gebruiken, onderhouden, starten en stoppen.

Zorg ervoor dat je met de bedieningsorganen van het apparaat vertrouwd bent en het apparaat op correcte wijze kunt gebruiken.

Een verkeerd gebruik van het apparaat kan ernstige verwondingen veroorzaken. Denk steeds aan je eigen veiligheid en aan die van anderen.

Deze elektrische schaaf is geschikt voor particulier gebruik in en rond het huis. Dit apparaat is niet geschikt voor industrieel of professioneel gebruik.

Bewaar deze gebruiksaanwijzing zorgvuldig. De verkoper is niet aansprakelijk voor lichamelijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.

2. VEILIGHEID

Let op! Om veiligheidsredenen mogen personen die niet met deze gebruiksaanwijzing vertrouwd zijn deze elektrische schaaf niet gebruiken.

Let op! Gebruik het apparaat en de accessoires volgens deze veiligheids-voorschriften en alleen voor het doel waarvoor het apparaat bestemd is.

Draag beschermende werk- handschoenen tijdens het gebruik van dit apparaat.

Draag een veiligheidsbril en gehoorbescherming tijdens het gebruik van dit apparaat. En bij werkzaamheden met veel stofontwikkeling een stofmasker.

Gebruik het apparaat niet tijdens regen of in een vochtige, natte omgeving. Het apparaat 's nachts niet buiten laten staan.

Altijd een veilige afstand bewaren tussen het apparaat en andere personen (met name kinderen) of dieren.

Schakel na gebruik altijd het apparaat uit en haal de stekker eruit. Voordat je het apparaat reinigt of repareert moet je ook de stekker uit de wandcontactdoos trekken. Als de voedingskabel of de verleng-kabel beschadigd raken tijdens het gebruik, onderbreek dan onmiddellijk de stroomtoevoer. Raak de beschadigde kabels nooit aan zolang de stroom-toevoer niet is onderbroken.

Pas op voor handen en voeten. Steek jouw hand of vingers niet onder het apparaat wanneer deze is ingeschakeld of de voedingskabel nog is aangesloten.

Let op; na uitschakeling van het apparaat draait het mes nog enkele seconde door.

Het uitgeworpen materiaal kan opspatten en verwondingen veroorzaken.

Dit elektrisch gereedschap voldoet aan elektrische veiligheidsklasse II.

Indicatie van het gegarandeerde geluidsvermogen in decibel wat het apparaat produceert in werking.

Maximaal onbelast gegeven vermogen van het apparaat in werking.

Benodigde netspanning waarop het apparaat dient te worden aangesloten.

Maximaal aantal toeren per minuut die het apparaat onbelast in werking maakt.

CE verklaring dat het apparaat voldoet aan de Europese wetgeving op het gebied van veiligheid, gezondheid en milieu.

Het apparaat mag niet bij het huisvuil worden weggegooid, maar moet worden ingeleverd bij een inzamelpunt.

2.1 Algemene veiligheid

• Voor een veilige omgang met dit apparaat moet de gebruiker deze gebruiksaanwijzing voor het eerste gebruik gelezen en begrepen hebben.
• Neem altijd alle veiligheidsaanwijzingen in acht! Wanneer je de veiligheidsaanwijzingen niet in acht neemt, breng je jezelf en anderen in gevaar.
• De gebruiksaanwijzing altijd onder handbereik bewaren voor toekomstige inzage.
• Wanneer je het apparaat doorverkoopt of weggeeft, moet je deze gebruiks-aanwijzing overhandigen.

• Gebruik altijd de vereiste persoonlijke beschermingsmiddelen.

• Altijd voorzichtig en uitsluitend in goede conditie werken: bij vermoeidheid, ziekte, gebruik van alcohol, medicijnen en drugs kun je het apparaat niet meer veilig gebruiken.

• Neem altijd de geldige nationale en internationale veiligheids-, gezondheids- en arbeidsvoorschriften in acht.

2.2 Veiligheid op de werkplek Houd het werkgebied op orde

• Een wanordelijke werkomgeving vergroot de kans op ongelukken.
• Voordat je start met de werkzaamheden moet je het werkgebied controleren op aanwezigheid van ongewenste voorwerpen. Verwijder ook alle voorwerpen die de messen kunnen beschadigen, voordat je met de werkzaamheden begint.
• Binnen het werkgebied is de gebruiker verantwoordelijk jegens derden voor eventuele schade veroorzaakt door het gebruik van het apparaat.

Houd rekening met omgevingsinvloeden

• Stel het apparaat niet bloot aan regen.
• Gebruik het apparaat niet in een vochtige of natte omgeving.
• Zorg voor goede omgevingsverlichting. Gebruik het apparaat uitsluitend bij goed licht overdag of met een overeenkomstige kunstmatige verlichting.
• Start het apparaat nooit in afgesloten of slecht geventileerde ruimten en in aanwezigheid van gas, ontvlambare vloeistoffen en poeders of andere ontvlambare of explosieve stoffen.

Veiligheid andere personen en dieren

• Laat kinderen niet aan het apparaat komen; houd hen weg van het werkgebied.
• Kinderen onder de 16 jaar en personen met een lichamelijke of verstandelijke beperking die niet in staat zijn het apparaat te hanteren zoals in de gebruiksaanwijzing is omschreven, mogen dit apparaat niet gebruiken.

- Zet de motor af en onderbreek de aansluiting van het apparaat op de elektrische voeding wanneer: het niet wordt gebruikt, onbeheerd wordt achtergelaten, wordt schoongemaakt, wordt verplaatst, de voedings- en verlengkabel beschadigd zijn, de verlengkabel in de war is geraakt, of wanneer de bewegende delen worden verwijderd, vervangen of ingesteld.

Klem het werkstuk vast.

• Gebruik spanelementen of een bank-schroef om het werkstuk vast te klem-men; dit is veiliger dan klemmen met de hand, bovendien heb je dan beide handen vrij om te werken.
• Zorg voor een goede ondersteuning van je werkstuk.

Berg het apparaat veilig op

• Wanneer het apparaat niet wordt gebruikt, moet deze in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen.
• Bewaar het apparaat niet op plaatsen waar de temperatuur boven de 50° Celsius kan uitkomen (zoals in een auto die in de zon staat).

Werkonderbreking

- Voordat je het apparaat wegzet, moet het apparaat uitgeschakeld zijn en moeten de bewegende delen tot stilstand zijn gekomen.

2.3 Veiligheid van personen Draag geschikte werkkleding

• Draag geen slobberende kleding of sieraden en bind lang haar in een staart; deze kunnen door de bewegende delen gegrepen worden.
• Draag altijd een veiligheidsbril, werkhandschoenen en gehoorbescherming.
• Gebruik een stofmasker bij stofverwekkende werkzaamheden.
• Bij het werken in de open lucht zijn rubberen werkhandschoenen en schoenen met profielzolen aan te bevelen.

- Voorkom gehoorbeschadiging door gehoorbescherming te dragen, indien het geluidsdrukniveau op de werkplek de 85 dB (A) overschrijdt.

Zorg voor een veilige houding

• Vermijd een abnormale lichaamshouding en zorg voor een stabiel evenwicht.
• Houd handen uit de buurt van de bewegende delen tijdens het gebruik van het apparaat en wanneer je het apparaat inschakelt.

Wees steeds opmerkzaam

• Houd jouw ogen steeds op het werk gericht.
• Laat je aandacht niet afleiden en let altijd goed op waarmee je bezig bent.
  • Ga met verstand te werk.
• Gebruik het apparaat niet als je niet geconcentreerd bent.

2.4 Veiligheid van apparaten Controleer het apparaat op beschadigingen

• Controleer vóór gebruik altijd of de bewegende delen van het apparaat goed functioneren en of er geen delen defect zijn.
• Alle onderdelen van het apparaat dienen correct gemonteerd te zijn om het goed functioneren van het apparaat te waarborgen.
• Onderdelen die beschadigd of defect zijn, dienen direct door een erkende vakman te worden gerepareerd of vervangen.

Voorkom het per ongeluk inschakelen

• Draag een op het lichtnet aangesloten apparaat nooit met de vinger aan de aan-/uitschakelaar.
• Beveilig een uitgeschakeld apparaat altijd tegen onbedoeld opnieuw inschakelen.
• Gebruik het apparaat nooit wanneer de aan-/uitschakelaar niet goed functioneert.

Overbelast het apparaat niet

• Het apparaat werkt beter en veiliger binnen het aangegeven vermogensbereik.
• Druk niet met te grote kracht op het apparaat.
• Schaaf nooit met een te grote diepte dan de voor het apparaat aangegeven capaciteit.

Gebruik de juiste accessoires

• Gebruik geen hulpstukken op het apparaat die een te zware belasting voor het apparaat betekenen.
• Gebruik uitsluitend door de fabrikant aanbevolen of geleverde reserveonderdelen en accessoires.

Onderhoud het apparaat zorgvuldig

• Houd de het apparaat schoon om beter en veiliger te kunnen werken.
• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in je werkstuk.
• Volg de onderhoudsvoorschriften op, evenals de adviezen over het verwisselen van de accessoires.
• Houd de handgreep droog en vrij van olie en vet.
• Let erop dat de ventilatieopeningen vrij zijn van vervuiling.

Zeer belangrijk!

• Gebruik het apparaat en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de apparaat bestemd is; houd hierbij rekening met de werkomstandigheden en het werk dat gedaan moet worden.
• Altijd de noodzakelijke persoonlijke veiligheidsuitrusting gebruiken
• Het gebruik van het apparaat voor afwijkende toepassingen, waarvan men kan verwachten dat het apparaat deze niet kan uitvoeren, kan leiden tot zeer gevaarlijke situaties.

• Na uitschakeling van het apparaat nooit het mes tot stilstand brengen door er aan de zijkant iets tegenaan te drukken.

• Neem bij het monteren / gebruiken van accessoires altijd de instructies van de desbetreffende fabrikant in acht.

• Stop het apparaat onmiddellijk wanneer het ongebruikelijk trilt. Controleer het apparaat om de oorzaak te achterhalen.
• De rotatie van het mes houdt na de uitschakeling van de motor nog even aan.
• Let erop dat de bewegende delen zich ook achter ventilatieopeningen kunnen bevinden.
• Symbolen die zich op jouw apparaat bevinden, mogen niet worden verwijderd of afgedekt. Onleesbare instructies op het apparaat moeten direct worden vervangen.

Laat reparaties alleen uitvoeren door een erkende vakman

• Het apparaat voldoet aan de van toe-passing zijnde veiligheidsvoorschriften.
• Reparaties mogen alleen uitgevoerd worden door vakkundig personeel en met originele onderdelen; dit om ongevallen te voorkomen.

2.5 Veiligheid elektrische schaven

• Dit apparaat is niet geschikt als vlak-schaaf (dat wil zeggen: niet geschikt als stationair apparaat met de zool naar boven gericht).
• Beweeg het apparaat alleen ingeschakeld naar het werkstuk. Schakel het apparaat pas uit nadat deze van het werkstuk is opgetild.
• Gebruik geen versleten of bot schaafmes. Gebruik uitsluitend door de fabrikant aanbevolen onderdelen/accessoires.
• Controleer na het wisselen van schaafmessen altijd of de bevestigingsmoeren de meshouders voldoende klemmen.
• Laat na montage geen gereedschap op of in het apparaat achter (zoals instel- of montagesleutels).

• Raak het draaiende mes nooit aan. Dit kan tot ernstige verwondingen leiden.

• Bij het schaven kunnen wegvliegende spanen ontstaan. Werk daarom niet in de buurt van personen zonder beschermende kleding.

• Verwijder houtafval op gezonde en milieuvriendelijke wijze.
• Gebruik het apparaat niet indien de beschermplaat of veiligheidsvoorzieningen zijn beschadigd of ontbreken en evenmin wanneer de toebehoren niet zijn aangebracht of niet goed zijn bevestigd. Controleer vóór het gebruik de goede werking.
• Let op! De beschermplaat is noodzakelijk voor de veiligheid van zowel de gebruiker als van derden. Maar ook voor het juist functioneren van het apparaat. Het niet volgen van dit voorschrift zal een gevaarlijke situatie creëren en het vervallen van de garantie tot gevolg hebben.
• Wanneer het apparaat tegen een obstakel (zoals een spijker of schroef) is gestoten, controleer het dan eerst op externe slijtage en schade voordat je het apparaat opnieuw gebruikt. Breng zo nodig het apparaat naar een erkende servicedienst om de noodzakelijke reparaties te laten uitvoeren.
• Beweeg nooit met een ingeschakeld apparaat over een voedingskabel, omdat dit in tweeën zou kunnen worden gesneden. Zorg ervoor dat je altijd weet waar het snoer zich bevindt.
• Zet het apparaat niet aan als het onderste boven, niet in een normale werkpositie staat of wanneer je het apparaat van of naar het te bewerken werkgebied verplaatst.
• Stof die ontstaat tijdens het schaven van houtsoorten zoals eiken- en beukenhout kunnen schadelijk zijn voor de gezondheid. Aangeraden wordt dat gebruikers en omstanders, tijdens het schaven, een stofmasker met filterklasse P2 dragen. Maak altijd gebruik van stofopvang voorzieningen van de schaaf en zorg voor een goed geventileerde werkruimte. Dit om allergische

reacties en / of ziektes van de lucht- wegen te voorkomen.

• Houd de werkomgeving altijd schoon omdat materiaalmengsels bijzonder gevaarlijk zijn.
• Voorkom brand door oververhitting van schaafaval. Leeg daarom tijdig het stofafzuigingssysteem.

2.6 Elektrische veiligheidsvoorschriften

• De voedingsspanning moet overeen komen met de spanning aangegeven op het etiket met de technische gegevens (230 V \~ 50 Hz). Gebruik geen andere voedingsspanning.
• Gebruik een wandcontactdoos dat met 16 ampère is beveiligd.
• Elektrische apparaten die buitenshuis gebruikt worden moeten worden aangesloten op een aardlekschakelaar met maximaal 30 mA uitschakelstroom.
• Voorkom een elektrische schok. Vermijd lichaamscontact met geaarde objecten, zoals metalen buizen, radiatoren, CV-kachels, koelkasten, etc.
• Gebruik het apparaat niet als de aan-/uitschakelaar niet functioneert.
• Controleer altijd vóór het gebruik of de kabel aan het apparaat of het verlengsnoer niet zijn beschadigd.
• Als de voedingskabel of de verleng-kabel beschadigd raken tijdens het gebruik, onderbreek dan onmiddellijk de stroomtoevoer door de kabel los te koppelen. Raak de kabels nooit aan voordat je de stekker van het verleng-snoer uit de wandcontactdoos hebt verwijderd of de aansluiting op het stroomnet hebt onderbroken.
• Laat een beschadigde kabel aan het apparaat altijd repareren door een erkend service adres.
• Houd de verlengkabel en/of het net-snoer uit de buurt van de bewegende delen. Zorg ervoor dat je altijd weet waar het snoer zich bevindt.

• Voer de kabel altijd achterwaarts van het apparaat weg.

• Gebruik het snoer niet om de stekker uit de wandcontactdoos te trekken. Bescherm het snoer tegen hitte, olie en scherpe voorwerpen.

• Tijdens het vervoer het apparaat nooit bij de voedingskabel vasthouden. Gebruik altijd de handgreep.
• Gebruik een goedgekeurde verlengsnoer voor buitengebruik tot max. 50 meter van het type H05VV-F, H05RN-F of H07RN-F, met een diameter van minimaal 2 x 1,5 mm ^2 voor lengtes t/m 25 meter en minimaal 2x 2,5 mm ^2 voor lengtes van 25 t/m 50 meter. Lees altijd de aanwijzingen op de verlengsnoer. Raadpleeg zo nodig een elektricien. Rol verlengsnoeren altijd volledig uit voordat je ze gebruikt.
• Kinderen moeten uit de buurt worden gehouden van apparaten die op het elektriciteitsnet zijn aangesloten.
• Tijdens het vervoer het apparaat nooit bij de voedingskabel vasthouden, altijd de centrale handgreep gebruiken.

2.7 Trillingsgevaar

VOORZICHTIG!

Gevaar voor verwondingen door trilling!

Vooral bij personen met bloedsomloop-stoornissen kan het door trilling tot aantasting van bloedvaten of aders komen. Bij volgende symptomen onderbreek je onmiddellijk het werk en raadpleeg je een arts: inslapen van lichaamsdelen, gevoelsverlies, jeuk, steken, pijn, veranderingen van de huidskleur.

De in de technische gegevens vermelde trillingswaarde vertegenwoordigen de hoofdzakelijke toepassingen van het apparaat. De effectief tijdens het gebruik aanwezige trilling kan op basis van volgende factoren hiervan afwijken:

- Niet-reglementair voorgeschreven gebruik;

• Ongeschikt inzetgereedschap;
- Ongeschikt materiaal;
- Onvoldoende onderhoud.

Je kunt de gevaren duidelijk verminderen als je jezelf aan volgende aanwijzingen houdt:

- Onderhoud het apparaat volgens de vermelde instructies in deze gebruiks-aanwijzing.

- Vermijd het werken bij lage temperaturen.

- Houd jouw lichaam en in het bijzonder de handen bij koud weer warm.

- Las regelmatig een pauze in en beweeg daarbij de handen om de doorbloeding te stimuleren.

3. MONTAGE

3.1 Stofgeleider

| fig. B1 t/m B7

Let op! Gebruik de elektrische schaaf niet zonder voorziening voor stofopvang. Je hebt daarbij keus uit 2 mogelijkheden: met een alleszuiger via een stofzuigerslang of met de stofzak.

- De stofgeleider 13 met stofopvan-gaansluiting kan op 2 manieren op de schaaf worden geplaatst. Zowel aan de linker als de rechterzijde.

- Om de stofgeleider 13 te wisselen van zijde, van links- naar rechts of andersom, druk je de ontgrendelingsknop 10 in. Druk vervolgens de stofgeleider 13 aan de zijde van de ontgrendelingsknop door de opening de schaaf in. Zodat de stofgeleider 13 aan de zijde van de stofzuigeraansluiting uit de schaaf wordt geschoven.

- Plaats de zijde van de stofgeleider 13 met de knop nu door de tegenover-gestelde opening van de schaaf. Zorg ervoor dat de uitsparing van de stof-geleider in de sleuf van de opening van de schaaf wordt geschoven.

- Schuif de stofgeleider 13 nu helemaal door zodat de ontgrendelingsknop 10 aan de andere zijde van de schaaf door de opening komt. De knop schuift nu weer uit zodat de stofgeleider in de schaaf wordt vergrendelt.

Stofafzuiging met alleszuiger

- De schaaf is voorzien van een slangaansluiting ② voor een ∅ 35 mm slang. Gebruik zo nodig een slangadapter.

- Gebruik alleen een alleszuiger met speciaal filter. Schaafsel of schuurstof kan na het schaven heet zijn en is fijn. Het kan daarom een gewone huishoudstofzuiger beschadigen of spontaan in brand zetten. Vooral wanneer het stof is vermengd met resten lak, polyurethaan

of andere chemische stoffen die na langdurige werkzaamheden heet zijn.

- Voor een juiste aansluiting en correct gebruik verwijzen wij naar de hulpstukken en gebruiksaanwijzing van jouw alleszuiger.

Stofopvang met stofzak

| fig. c

- In plaats van een alleszuiger kan je ook een stofzak ⑭ plaatsen op de adapter. Knijp hiervoor de 2 haakjes van de stofzak naar elkaar toe en schuif de zak over de 1e riggel van de stofzuigeraansluiting ②. Om te voorkomen dat de stofzak los raakt tijdens het schaven.

- Maak de stofzak 14 tijdens werkzaamheden regelmatig als volgt leeg:

• Houd de schaaf met de stofzak 14 naar beneden boven een geschikte afvalopvang.
• Rits de onderzijde van de stofzak open.
  • Leeg de stofzak 14.

Verwijder schaafsel / stof altijd op een gezonde en milieuverantwoorde manier.

3.2 Montage parallelgeleider en sponningdiepte

| fig. D / E

- Plaats de parallelgeleiderhouder 15 op de parallelgeleider 6. Zorg ervoor dat de vierkante opening van de houder op de sleuf van de parallelgeleider geplaatst is.

- Schroef vervolgens de houder 15 aan de parallelgeleider 6 met de bout 16 en vleugelmoer 17.

- Plaats de gemonteerde parallelgeleider ⑥ op de linkerzijde (Is zijde van de ontgrendelingsknop aan-/uitschakelaar ⑧ en GAMMA logo).

- Positioneer de ronde opening van de houder op het schroefgat van de schaaf en draai deze met de schroefknop vast.

- Aan de andere zijde monteer je eventueel de sponningdiepteaanslag 4. Naast het schroefgat bij de riggel staat er bij deze zijde een klein pijltje op de schaaf.

4. BEDIENING

- Stel de schaafdiepte in met de instelknop ③. Pas nooit tijdens het schaven van een werkstuk de schaafdiepte aan. Dat resulteert in een ongelijkmatige oppervlakte van het werkstuk.

- Bij de bewerking van harde materialen (zoals hardhout) of bij de maximale benutting van de 82 mm schaafbreedte is het verstandig de schaafdiepte lager in te stellen dan de maximaal mogelijke schaafdiepte van 3 mm. En het werkstuk meerdere malen te schaven. Dit zorgt voor een mooier eindresultaat en bovendien verkleint het de kans op overbelasting van de schaaf.

- Begin met een grote schaafdiepte voor het grovere werk. Verfijn later de schaafdiepte voor de afwerking. Voor een mooi eindresulaat dien je niet te snel de schaaf over het werkstuk te bewegen.

- TIP: zet na gebruik de instelknop ③ op "O". Zo voorkom je eventueel een verkeerde instelling bij een volgende klus.

4.2 Schaven

| fig. G

• Houd de schaaf vast met 2 handen.

- Zorg ervoor dat je de ventilatieopeningen 11 van de schaaf niet blokkeert om oververhitting van de motor te voorkomen.

- Plaats de schaaf met de voorzijde van de zool op het werkstuk zonder dat de schaafmessen het werkstuk raakt.

- Je schakelt de schaaf in door eerst de ontgrendelknop ⑧ in te drukken en vervolgens de aan-/uitschakelaar ⑨ naar het handvat toe te trekken.

- Laat nu eerst de messen op volledige snelheid komen voordat je de schaaf laat zakken op het werkstuk. Beweeg vervolgens de schaaf voorzichtig naar

voren. De parkeerschoen 12 klapt dan in.

- Oefen bij het begin van het werkstuk alleen druk uit op de voorzijde van de schaaf.

- Beweeg daarna met een gelijkmatige beweging het ingeschakelde apparaat met geringe aandrukkracht over het werkstuk. Oefen hierbij lichte druk uit op het midden van de schaafzool maar laat de schaaf zijn werk doen. Een te grote druk resulteert in verminderde schaafkwaliteit van het oppervlak en snellere verstopping van de stofzuiger-aansluiting ②.

- Bij het einde van het werkstuk oefen je alleen lichte druk uit op het einde van de schaafzool.

- Wanneer je de schakelaar ⑨ loslaat, schakelt de schaaf uit.

- Als je het apparaat uitschakelt draait het mes 23 nog enige tijd door. Let daarom bij het wegzetten op dat de parkeerschoen uitklapt en de schaaf nooit direct een oppervlak kan beschadigen.

De aan-/uitschakelaar ⑨ kan om veiligheidsredenen niet worden vergrendeld.

Tip: Het schaven gaat makkelijker als je het werkstuk iets schuin naar beneden laat aflopen.

4.3 Afschuinen

| fig. I

- Met de V-groeven 20, die zich in het voorste gedeelte van de zool bevinden, kun je werkstukken met een hoek van 45 graden afschuinen.

- De 3 V-groeven hebben verschillende dieptes. Plaats de gewenste V-groef op de rand van het werkstuk en geleid het apparaat langs de rand.

- Werk in de richting van de houtnerf. Schaven dwars op de houtnerf leiden tot storende schaafeffecten.

4.4 Parkeerschoen

| fig. J

De parkeerschoen zorgt ervoor dat het mes van de schaaf bij plaatsing het oppervlakte niet direct raakt. Zo wordt het mes minder snel bot en het oppervlakte wordt niet ongewenst beschadigt. Met de parkeerschoen kun je ook de schaafbewerking voortzetten na onderbreking op een willekeurige plaats van het werkstuk:

• Plaats de schaaf met omlaag geklapte parkeerschoen 12 op de plaats van het werkstuk waar je verder wilt werken.
• Schakel de schaaf in met de aan-/uitschakelaar 9.
• Laat de schaaf eerst volledig op snelheid kommen.
• Verplaats de aandrukkracht op het voorste gedeelte van de schaaf langzaam naar achteren. Daarbij wordt de parkeerschoen 12 omhoog weggedraaid, zodat het achterste gedeelte van de schaafzool het werkstuk weer raakt.
• Beweeg de schaaf met gelijkmatige aandrukkracht over het te bewerken oppervlak.
• Let op: de parkeerschoen 12 mag niet worden gedemonteerd.

4.5 Gebruik van parallelgeleider en sponningdiepte

| fig. H

• Monteer de parallelgeleider ⑥ met de bevestigingsschroef ⑤ op de schaaf. Zie paragraaf 3.2.
• Draai de vleugelmoer 17 los om de juiste sponningbreedte in te stellen.
• Aan de andere zijde monteer je de sponningdiepteaanslag 4. Stel de gewenste diepte in. Naast het schroefgat bij de riggel staat er bij deze zijde een klein pijltje op de schaaf. Het pijltje geeft de ingestelde diepte aan.
• Je kan nu een sponning schaven. Voer de schaafbewerking een aantal keren uit tot de gewenste sponningdiepte is bereikt. Geleid de schaaf met zijwaardse drukkracht.

4.6 Vervangen van het schaafmes

| fig. K1 / K2

Na verloop van tijd kan het schaafmes stomp worden, waardoor de kwaliteit van het schaven afneemt en de motor zwaarder wordt belast. Het mes moet dan worden omgekeerd of worden vervangen als beide zijdes bot zijn.

Gebruik voor vervanging alleen messen van het aanbevolen type. De maximale afmeting van het mes is: 82 mm lang, 1,2 mm dik, 6 mm breed.

LET OP: Haal de stekker van de schaaf uit de wandcontactdoos voordat je de messen verwisseld. De messen zijn scherp en kunnen ook heet worden tijdens of vlak na gebruik. Laat indien nodig messen eerst afkoelen voordat je deze wisselt. Draag ook tijdens het wisselen werkhandschoenen om verwondingen te voorkomen.

LET OP: De afstelschroeven 26 zijn in de fabriek afgesteld. Raak deze schroeven nooit aan.

• Demonteer mits geplaatst de parallelgeleider ⑥ van de schaaf.
• Draai de schaaf met de zool naar boven en met het netsnoer naar je toe gekeerd.
• Draai de schaafas 25 zodat één van de twee meshouders 22 zichtbaar wordt.
• Draai met de steeksleutel 18 de 3 moeren 21 in zodat de meshouder niet meer vastgeklemd wordt door de moeren.
• Let op: de afstelschroeven 26, mogen niet worden losgedraaid.
• Druk de mesbeschermer aan de linker-zijde naast het mes naar beneden. Zo kun je de meshouder met mes links uit de schaafas 25 schuiven.

• Houd nu het kleine uitstekende mes van de meshouder vast met bijvoorbeeld een tang en tik nu met behulp van een hamer voorzichtig de meshouder 22 los van het mes 23.

• Maak de meshouder 22 schoon voordat je het nieuwe of omgedraaide schaafmes 23 installeert.

• Schuif het een nieuwe schaafmes 23 of het omgedraaide schaafmes met de botte zijde naar beneden in de meshouder 22. Het plaatsen van het mes in de houder is lastig doordat er drie randen zijn waar het mes langs heen geschoven moet worden. Neem daarom rustig de tijd om dit werk uit te voeren.
• Zorg ervoor dat het mes 23 zowel links als rechts even ver boven de meshouder 22 uitsteekt.
• Houd voor het aanbrengen van de meshouder 2 de schaaf in dezelfde stand als tijdens het verwijderen van het mes.
• Draai de schaafas 25 zodat de sleuf zonder meshouder zichtbaar wordt.
• Plaats de meshouder 22 weer gecentreerd in de schaafas 25.
• Het mes 23 moet precies in het midden van de schaafas 25 zitten. Door de geleider van de messen wordt bij het verwisselen een identieke hoogte-afstelling gerealiseerd.
• Draai vervolgens de drie moeren 21 rechtsom volledig uit, te beginnen met de middelste moer. Zodat de meshouder 22 weer wordt vastgeklemd in de schaafas 25.
• Herhaal bovenstaande stappen voor het wisselen of omdraaien van het schaafmes 23 van de andere meshouder 22 in de schaafas 25.
• Controleer regelmatig of de meshouders goed zijn vastgeklemd in de schaafas. Draai zonodig de moeren uit.

5. ONDERHOUD / REPARATIE

Smering

- Het apparaat heeft geen smering nodig.

Houd het apparaat en het snoer schoon

- Reinig de machine door deze met een licht vochtige doek af te nemen.

Gebruik hiervoor uitsluitend niet-bijtende schoonmaakmiddelen.

- Sommige reinigings- en oplosmiddelen kunnen kunststof onderdelen aan-tasten; deze producten bevatten o.a. benzeen, trichloroethyleen, chloride of ammonia.

Houd de ventilatieopeningen schoon

• Probeer nooit de ventilatieopeningen ⑪ schoon te maken door puntige voorwerpen door de openingen te steken.
• Reinig regelmatig de ventilatieopeningen 11 en de stofzuigeraansluiting 2 om verstopping te voorkomen.
• Verwijder vastzittend stof met een kwast.
• Wanneer het apparaat te heet wordt, kan dit duiden op verstopte ventilatieopeningen.

Stofopvang

- Wanneer er geen stof wordt afgezogen kan, mits geplaatst, de stofzak 14 te vol zijn. Leeg deze dan.

Overmatig vonken

• Overmatig vonken duidt meestal op versleten koolborstels. Laat de koolborstels altijd door een erkend servicebedrijf of vakman vervangen.

In geval van een defect

- In geval van een elektrisch of mechanisch defect het apparaat ter reparatie aanbieden bij een erkend servicebedrijf of vakman vervangen.

Het apparaat na afloop van de levensduur inleveren

- Aan het eind van de levensduur moet je het apparaat inleveren bij een inzamelpunt. Het apparaat mag niet bij het huisvuil worden weggegooid.

6. SPECIFICATIES

Type P-853

Art. nr. 463881
Voltage	230 V ~ 50 Hz
Vermogen	850 W
Toerental	16.500(tr. / min.)
Schaafbreedte	82 mm
Schaafdiepte	0 - 3 mm
Sponningdiepte	12,5 mm
Gewicht	3,05 kg
TrilfrequentieTolerantie	2,485 m/s ^2 K = 1,5 m/s ^2
Geluidsvermogen LWA Tolerantie	90,7 dB(A)K = 3 dB (A)
Geluidsdruk LPA Tolerantie	101,7 dB(A)K = 3 dB (A)
Elektrische veiligheidsklasse	Klasse II

Geluids- en trillingsgegevens

De lawaai en trillingswaarden worden vastgesteld in overeenstemming met EN 62841-1 en EN 62841-2-14.

Geluidsdruk / geluidsvermogen

Een gewogen geluidsdruk

van: 90,7 dB (A)

Meetonzekerheidswaarde: Kpa = 3,0 dB (A)

Een gewogen geluids-

vermogen van: 101,7 dB (A)

Meetonzekerheidswaarde: Kwa = 3,0 dB (A)

Draag gehoorbescherming!

Vibratie informatie

Trillingen totaalwaarden (triax vectorsom) bepaald volgens EN 62841.

Trillingsemissiewaarde a_n=2,485 m/s^2 Onzekerheid K=1,5 m/s

WAARSCHUWING!

Draag bij het werken gehoorbescherming en beschermende kleding op maat. De opgegeven trillingsintensiteitswaarde is door middel van een genormeerde testmethode gemeten en kan worden gebruikt om elektrische apparaten met elkaar te vergelijken. De opgegeven trillingsintensiteitswaarde kan ook voor een inleidende beoordeling van de blootstelling worden gebruikt.

Let op!

De aangegeven afgifte van trillingen wordt vastgesteld aan de hand van een genormeerde meetmethode en dient ter vergelijking van het apparaat met andere merken. De aangegeven afgifte van trillingen kan ook dienen voor het inschatten van het voornoemde risico. De daadwerkelijke afgifte van trillingen tijdens het gebruik van het apparaat kan afwijken van de aangegeven afgifte van trillingen, afhankelijk van het gebruik van het apparaat. Op basis van het geschatte risico onder realistische omstandigheden dienen adequate beschermingsmaatregelen te worden getroffen, om de gebruiker te beschermen. (Houd daarnaast rekening met de belastingsduur van alle werkcycli, zoals bijv. het nalopen en het vrijlopen van het apparaat).

Beperk de productie van lawaai en trillingen tot het minimum!

• Gebruik uitsluitend apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.

• Gebruik altijd scherpe accessoires (zoals beitels, boortjes en zaagjes)

• Pas je werkwijze aan ten behoeve van het apparaat.
  • Overbelast het apparaat niet.

• Plan de werkzaamheden over meerdere dagen bij het gebruik van apparaten met hoge vibratiewaarden
• Schakel het apparaat uit, wanneer hij niet wordt gebruikt.

7. GARANTIE

Dit apparaat is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garanderen gedurende 3 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabrieksfouten, gratis zal worden hersteld. Schade veroorzaakt door normale slijtage, overbelasting of onachtzaam gebruik is van deze garantie uitgesloten.

Om voor garantie in aanmerking te komen dien je jouw kassabon te bewaren. De leverancier behoudt zich het recht voor iedere verantwoordelijkheid af te wijzen wanneer door derden reparaties zijn verricht. In geen geval kan aanspraak gemaakt worden op schadevergoeding bij schade aan het werkstuk of verwonding van de gebruiker.

8. CE CONFORMITEITS- VERKLARING

Intergamma B.V., verklaart hierbij dat de elektrische schaaf P-853 voldoet aan de bepalingen van de richtlijnen:

2006/42/EG (machinerichtlijn), 2011/65/EU (RoHS), 2014/30/EU (EMC richtlijn) en 93/68/EG (CE marking)

en in overeenstemming is met de normen:

EN 62841-1:2015+AC:15 EN 62841-2-14:2015, EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014, EN 61000-3-3:2013.
