GEBRUIKSAANWIJZING Mission Mega 3000 KR133E KRESS
NI Oorspronkelijke gebruiksaanwijzing
Gebruikers kunnen de elektronische gebruiksaanwijzingen bekijken op https://www.kress.com/en/.

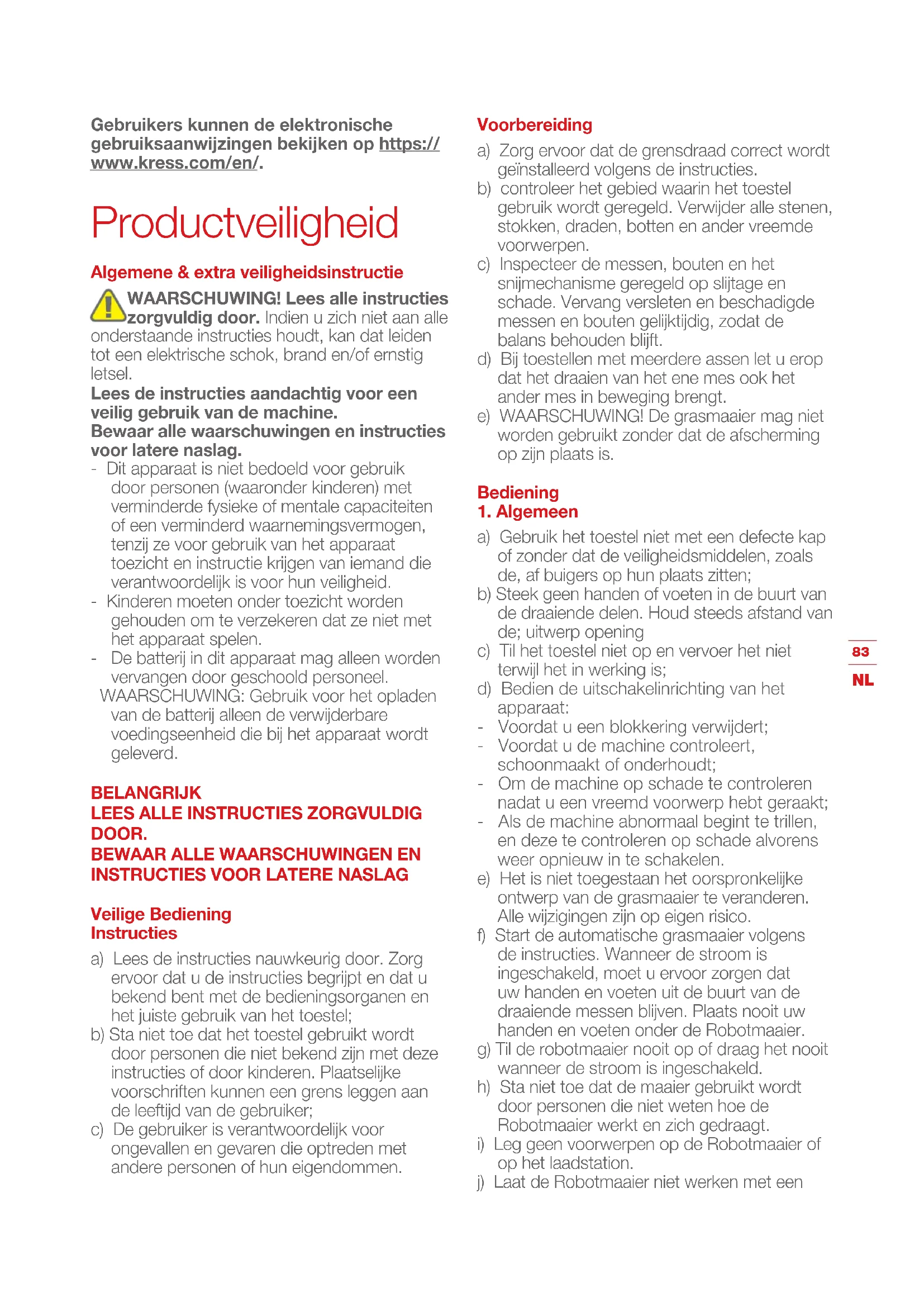

Productveiligheid
WAARSCHUWING! Lees alle instructies
zorgvuldig door. Indien u zich niet aan alle
onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.
Lees de instructies aandachtig voor een veilig gebruik van de machine.
Bewaar alle waarschuwingen en instructies voor latere naslag.
- Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid.
- Kinderen moeten onder toezicht worden gehouden om te verzekeren dat ze niet met het apparaat spelen.
- De batterij in dit apparaat mag alleen worden vervangen door geschoold personeel.
WAARSCHUWING: Gebruik voor het opladen van de batterij alleen de verwijderbare voedingseenheid die bij het apparaat wordt geleverd.
BELANGRIJK
LEES ALLE INSTRUCTIES ZORGVULDIG DOOR.
BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR LATERE NASLAG
Veilige Bediening Instructies
a) Lees de instructies nauwkeurig door. Zorg ervoor dat u de instructies begrijpt en dat u bekend bent met de bedieningsorganen en het juiste gebruik van het toestel;
b) Sta niet toe dat het toestel gebruikt wordt door personen die niet bekend zijn met deze instructies of door kinderen. Plaatselijke voorschriften kunnen een grens leggen aan de leeftijd van de gebruiker;
c) De gebruiker is verantwoordelijk voor ongevallen en gevaren die optreden met andere personen of hun eigendommen.
Voorbereiding
a) Zorg ervoor dat de grensdraad correct wordt geïnstalleerd volgens de instructies.
b) controleer het gebied waarin het toestel gebruik wordt geregeld. Verwijder alle stenen, stokken, draden, botten en ander vreemde voorwerpen.
c) Inspecteer de messen, bouten en het snijmechanisme geregeld op slijtage en schade. Vervang versleten en beschadigde messen en bouten gelijktijdig, zodat de balans behouden blijft.
d) Bij toestellen met meerdere assen let u erop dat het draaien van het ene mes ook het ander mes in beweging brengt.
e) WAARSCHUWING! De grasmaaier mag niet worden gebruikt zonder dat de afscherming op zijn plaats is.
Bediening
1. Algemeen
a) Gebruik het toestel niet met een defecte kap of zonder dat de veiligheidsmiddelen, zoals de, af buigers op hun plaats zitten;
b) Steek geen handen of voeten in de buurt van de draaiende delen. Houd steeds afstand van de; uitwerp opening
c) Til het toestel niet op en vervoer het niet terwijl het in werking is;
d) Bedien de uitschakelinrichting van het apparaat:
- Voordat u een blokkering verwijdert;
- Voordat u de machine controleert, schoonmaakt of onderhoudt;
- Om de machine op schade te controleren nadat u een vreemd voorwerp hebt geraakt;
- Als de machine abnormaal begint te trillen, en deze te controleren op schade alvorens weer opnieuw in te schakelen.
e) Het is niet toegestaan het oorspronkelijke ontwerp van de grasmaaier te veranderen. Alle wijzigingen zijn op eigen risico.
f) Start de automatische grasmaaier volgens de instructies. Wanneer de stroom is ingeschakeld, moet u ervoor zorgen dat uw handen en voeten uit de buurt van de draaiende messen blijven. Plaats nooit uw handen en voeten onder de Robotmaaier.
g) Til de robotmaaier nooit op of draag het nooit wanneer de stroom is ingeschakeld.
h) Sta niet toe dat de maaier gebruikt wordt door personen die niet weten hoe de Robotmaaier werkt en zich gedraagt.
i) Leg geen voorwerpen op de Robotmaaier of op het laadstation.
j) Laat de Robotmaaier niet werken met een
defect mes of een defecte behuizing. Hij moet ook niet worden gebruikt met defecte schroeven, moeren of kabels.
k) Schakel de Robotmaaier altijd uit als u niet van plan bent om de Robotmaaier te gebruiken. De robotmaaier kan alleen starten als de stroom is ingeschakeld en de juiste PIN-code is ingevoerd.
I) Houd uw handen en voeten buiten het bereik van de roterende bladen. Plaats nooit uw handen en voeten onder de Robotmaaier.
m) Vermijd gebruik van de machine en de accessoires onder slechte weersomstandigheden, voornamelijk als er gevaar op blikseminslag is.
n) Raak riskante bewegende delen niet aan, voordat die stilgezet zijn.
o) Voor machines die gebruikt worden in publieke ruimtes, dienen waarschuwingsborden geplaatst te worden rond de ruimte waar de machine in werking treedt. Geven de inhoud van de volgende tekst weer:
Waarschuwing! Automatische grasmachine!
Houd uit de buurt van de machine! Kinderen
onder toezicht houden!
2. Als het toestel automatisch functioneert
a) Laat de machine niet werken zonder toezicht als u weet dat er dieren, kinderen of andere personen in de omgeving zijn.
Onderhoud en opslag
WAARSCHUWING! Als de maaier ondersteboven wordt gedraaid, moet troom altijd uitgeschakeld zijn.
De stroom moet uitgeschakeld zijn tijdens alle werkzaamheden aan het onderframe van de maaier, zoals schoonmaken of vervangen van de messen.
a) Zet alle moeren, bouten en schroeven vast om zeker te weten dat het toestel in de veilige werktoestand is;
b) Inspecteer de grasmaaier elke week en vervang versleten of beschadigde onderdelen voor de veiligheid;
c) Controleer of de messen en de schijf niet beschadigd zijn. Verwijder alle messen en schroeven tegelijk, zodat de draaiende delen in balans blijven.
d) Zorg ervoor dat uitsluitend
vervangingsonderdelen van het juiste type
worden gebruikt;
e) Zorg ervoor dat batterijen worden opgeladen met de juiste lader, aanbevolen door de fabrikant. Onjuist gebruik kan resulteren
in een elektrische schok, oververhitting of lekkage van de corroderende vloeistof uit de batterij;
f) Bij lekkage van het elektrolyt spoelt u met water of een neutraliserend middel. Vraag medische hulp als het elektrolyt in contact komt met de ogen e.d.;
g) Onderhoud van het toestel moet geschieden in overeenstemming met de instructies van de fabrikant.
Aanbeveling
Sluit het apparaat en/of de accessoires alleen aan op een elektriciteitsnet dat door een aardlekschakelaar met een schakelstroom van niet meer dan 30 mA beveiligd is.
Overige risico's
Draag, als u de bladen vervangt, beschermende handschoenen om verwondingen te voorkomen.
Vervoer
De oorspronkelijke verpakking moet worden gebruikt als de grasmaaier over een langere afstand vervoerd wordt.
Veilig vervoer van en naar het werkgebied:
a) Druk op de knop STOP om de maaier te stoppen.
U geeft de volledige PIN-code van vier cijfers als u de maaier voor het eerst start.
b) Schakel de automatische grasmaaier altijd uit als u van plan bent om de grasmaaier te dragen.
c) Draag de maaier bij het handvat aan de achterkant, onder de maaier. Draag hem met de messen van uw lichaam afgekeerd.
RF vereisten van bloostelling
Om te voldoen aan de RF vereisten van blootstelling, dient een afstand van 200mm of meer tussen de persoon en het toestel te worden gehouden, wanneer het toestel in werking is.
Om ervoor te zorgen dat de regels worden nageleefd, is het niet aangeraden om te werken met een kleinere afstand. De antenne die gebruikt wordt voor deze zender mag zich niet in dezelfde locatie als andere antennes of zenders bevinden.
Dit is een apparaat van klasse III en mag alleen worden gevoed met extra lage veiligheidsspanning die overeenkomt met de markering op het apparaat.
Onderhoud
1) Vervang dezelfde onderdelen voor onderhoud door bevoegd onderhoudspersoneel. Dit zorgt ervoor dat de apparatuur veilig wordt bewaard.
2) Repareer geen beschadigde batterijen. De batterij kan alleen worden gerepareerd door de fabrikant of de leverancier van de geautoriseerde service.
Veiligheidsvoorschriften voor de accu in het apparaat
a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar
occupacks niet willekeurig in een doos of
lade waar ze elkaar kunnen kortsluiten of
door geleidende voorwerpen kortgesloten
kunnen worden. Houd het accupack op
een afstand van andere metalen voorwerpen
als paperclips, muntstukken, sleutels,
nagels, schroeven en andere kleine metalen
voorwerpen die de contacten van de accupack
kunnen verbinden. Kortgesloten contacten van
accupacks kunnen brandwonden of brand
veroorzaken.
c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Laad alleen op met een lader met de technische gegevens van Kress. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.
i) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
j) Houd accupacks buiten het bereik van kinderen.
k) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
I) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
m) Gebruik geen batterijen van verschillende
fabricage, capaciteit, grootte of soort in het apparaat.
n) Waarschuwing! Gebruik geen niet-oplaadbare batterijen.
Gebruikershandleiding voor vereisten van snoerloze producten
a) Het gebruik van dit apparaat is onderhevig aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke storing veroorzaken, en
(2) dit apparaat moet alle ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken.
b) Let op: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de instantie, die verantwoordelijk is voor de naleving, kunnen het recht van de gebruiker om het apparaat te bedienen tenietdoen.
c) OPMERKING: Dit apparaat genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet volgens de instructies geïnstalleerd en gebruikt, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie, dat er in een bepaalde installatie geen storing zal optreden. Als dit apparaat schadelijke storing veroorzaakt aan de ontvangst van radio of televisie, hetgeen kan worden vastgesteld door het apparaat aan en uit te zetten, wordt de gebruiker aangeraden, te proberen deze storing te verhelpen door één of meerdere van de volgende maatregelen te nemen:
- Heroriënteer of verplaats de ontvangstantenne.
- Vergroot de afstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.
- Raadpleeg de leverancier of een ervaren radio/ tv-technicus voor hulp.
Symbolen
WAARSCHUWING -de
Robotmaaier kan gevaarlijk zijn bij verkeerd gebruik.
Lees de gebruiksaanwijzing grondig door en zorg ervoor dat u de inhoud begrijpt voordat u de Robotmaaier gebruikt.
WAARSCHUWING - Houd omstanders op afstand.
WAARSCHUWING – Schakel de aan-uitknop altijd uit voordat u aan de machine werkt of de machine optilt.
WAARSCHUWING –Rij niet op de machine.
Klasse III-apparaten
Afgedankte elektrische producten
mogen niet bij het normale huisafval
terechtkomen. Breng deze
producten waar mogelijk naar een
recyclecentrum bij u in de buurt.
Vraag de verkoper of de gemeente
informatie en advies over het
recyclen van elektrische apparatuur.
Li-ion-accu. Dit product is gemarkeerd met een symbool dat 'gescheiden inzameling' voor alle accu's en accupacks betekent. Vervolgens worden ze gerecycled of gedemonteerd om de impact op het milieu te beperken. Accupacks kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid omdat ze gevaarlijke stoffen bevatten.
Niet in brand steken.
Als de batterij niet correct wordt gebruikt, kan deze de waterkringloop binnendringen, wat schade aan het ecosysteem kan veroorzaken. Gooi gebruikte batterijen niet weg als ongesorteerd gemeentelijk afval.

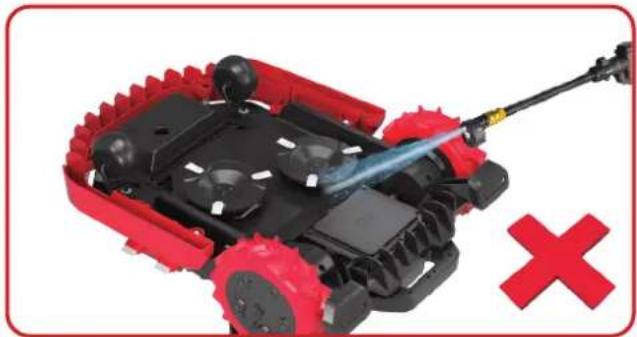

Reinig de machine niet met een hogedrukreiniger.
Lees de bedieningshandleiding
Afneembare voedingseenheid
Haal de machine niet zonder toestemming uit elkaar

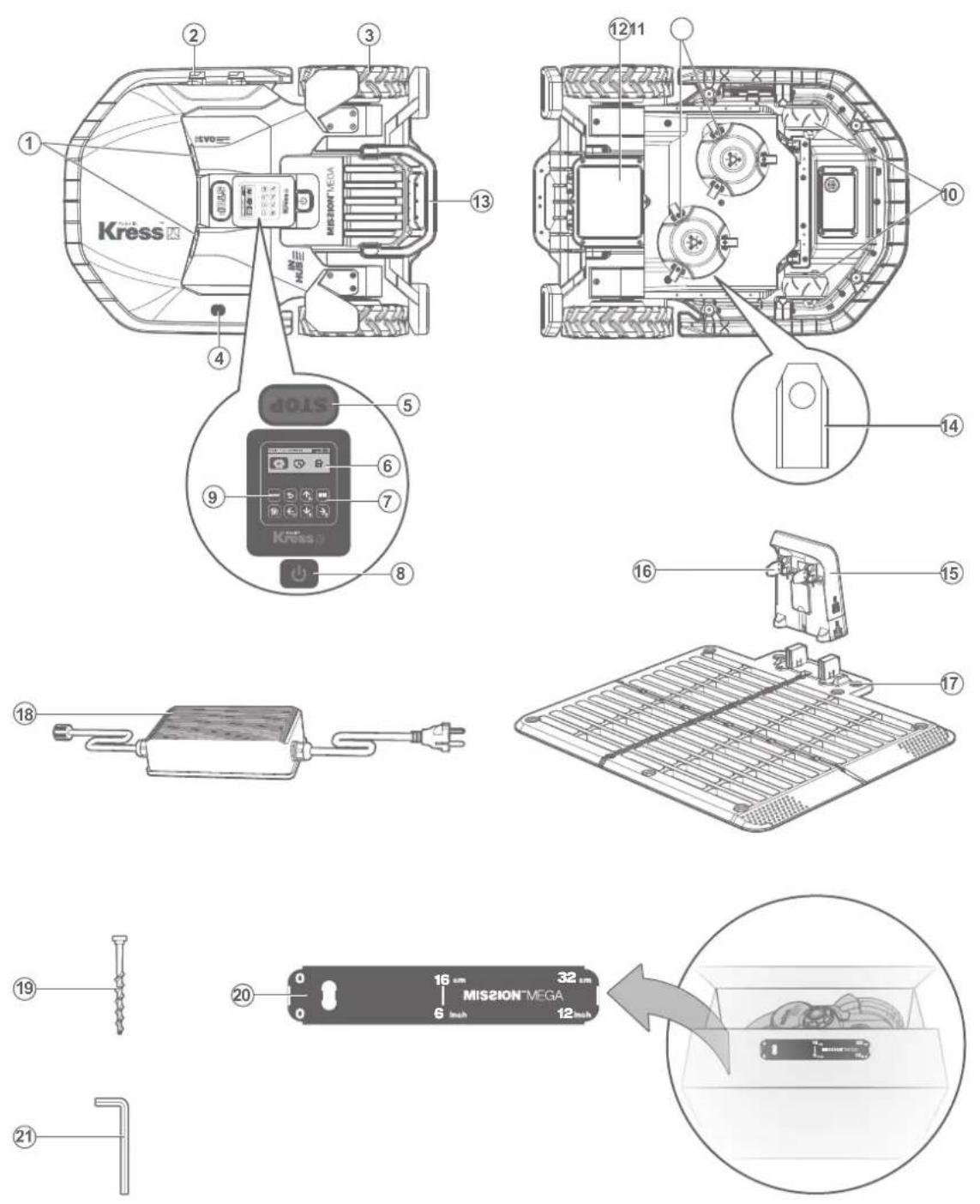

Onderdelenlijst
- Ultrasoon sensor 12. Batterij Pack*
- Oplaadstrips 13. Omgaan met
- Achterste aandrijfwiel 14. Snijmes
- Regen Sensor 15. Oplaadstapel
- Stop knop 16. Neem contact op met pinnen
- Scherm 17. Oplaadstation
- Toetsenbord 18. Oplader
- AAN / UIT SCHAKELAAR
- START-toets 20.
- Voorwiel 21. Inbussleutel
-
Messenschijf
-
Bevestigingsnagels voor oplaadbasis
Afstandsmeter grensdraad
*Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.
Technische gegevens voor maaier
Type KR133E KR136E (100-199 - aanduiding van machinerie, kenmerkend voor robotgrasmaaier)
* Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.
| KR133E | KR136E |
| Nominaal vermogen | 20V == Max.* |
| Toerental onbelast | 2800/min | 3200/min |
| Maaigebied | Rec. / max. gebiedsprestaties: 3000 m2 / 4400 m2 | Rec. / max. gebiedsprestaties: 6000 m2 / 6500 m2 |
| Snijdiameter | 35 cm |
| Maaihoogte | 30-60 mm |
| Maaien van hoog gras | 5 mm |
| Accutype | Lithium-ion |
| Batterijmodel | KA3006 | KA3010 |
| Laadtijd Ongeveer | 46 min. | 77 min. |
| Model Lader | KA3717 / KA3817 |
| Lader gegevens | Lader primair: 100-240V~50/60Hz, 230W, Secundair: 28V, 7.0A |
| Gewicht machine | 19 kg | 19.5 kg |
| Veiligheidsklasse | III |
| App(Wi-Fi/Bluetooth) | Y |
| Maximale helling in het werkoppervlak 45% |
| Frequentiebanden voor Bluetooth (MHz) | 2400-2483.5 MHz |
| Maximaal uitgezonden vermogen voor Bluetooth (dBm) | 8 dBm |
| Frequentiebanden voor WIFI (MHz) | 2400-2483.5 MHz |
| Maximaal uitgezonden vermogen voor wifi (dBm) | 20 dBm |
| Frequentieband van het inductieve lussysteem | 77 Hz |
| Maximaal RF-vermogen van het inductieve lussysteem | 82 dBμA/m |
Technische gegevens voor GeoTrace
| Nominale spanning 5V±5% | |
| Werktemperatuur -10 | °C ~ +72°C |
| Bewaartemperatuur -20 | °C ~ +75°C |
| Band | Tx (MHz) | Rx (MHz) | Het maximum (EIRP)Zendvermogen (dBm) |
| EGPRS 900MHZ 880~915 | 925~960 30 | | |
| EGPRS 1800MHZ 1710~1785 | 1805~1880 30 | | |
| NB-IOT Band3 1710~1785 | 1805~1880 24 | | |
| NB-IOT Band8 | 880~915 | 925~960 | 24 |
| NB-IOT B20 | 832~862 | 791~821 | 24 |
Geluids gegevens
| KR133E | KR136E |
| A-gewogen geluidsdruk L | _pA = 46.72 dB (A), K_pA = 0.39 dB(A) | _pA = 46.5 dB (A), K_pA = 1.75 dB(A) |
| A-gewogen geluidsvermogen | L_wA = 57.72 dB (A), K_wA = 0.39 dB(A) | L_wA = 57.5 dB (A), K_wA = 1.75 dB(A) |
| Gebruik gehoorbescherming indien de geluidsdruk hoger is dan | 80dB(A) [IMAGE] |
Het is onvermijdelijk dat de machine wat lawaai veroorzaakt. Voor luidruchtig werk is een vergunning vereist en het werk is gelimiteerd tot bepaalde periodes. Houd rusttijden aan en beperkt de werkuren tot een minimum. Draag passende gehoorbeschermers voor de persoonlijke bescherming en de bescherming van mensen die in de omgeving werken.
Toebehoren
| Schroeven 18 | |
| Laagspanningskabel 1 | |
| Bevestigings schroeven voor laadstation 8 | |
| Inbussleutel 1 | |
| Afstand mal voor grensdraad 1 | |
| Messen 18 | |
| Accu( KA3006/KA3010) 1 | |
| Lader (KA3717/KA3817) 1 | |
Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.
Gebruik volgens bestemming
Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik). Hij is gemaakt om vaak te maaien en een gezonder en mooier gazon te maken. Afhankelijk van de grootte van uw gazon kan de Mission™ geprogrammeerd worden om op elk moment te werken. Het apparaat is niet bedoeld om er mee te graven, te vegen of sneeuw te ruimen.
Onderhoud
De Mission™ moet af en toe gecontroleerd worden. De Mission™ werkt hard en heeft af en toe een schoonmaakbeurt nodig, waarbij onderdelen vervangen worden, want ze kunnen slijten. Gebruik nooit uw Mission™ met een defecte aan-/ uitschakelaar.
Schakel de machine voor het uitvoeren van reparaties en onderhoud.
Hieronder staat hoe u de Mission™ verzorgt.
1
Houd hem scherp
WAARSCHUWING: Zet uw Mission™ vóór reiniging, afstelling of vervanging van de bladen op OFF en trek veiligheidshandschoenen aan.
WAARSCHUWING: Vervangt u het mes, vervang dan alle messen tegelijk. Gebruik altijd nieuwe schroeven bij het inzetten van messen. Dit is belangrijk om intrekking van het blad te waarborgen en om de raaischijf in balans te brengen. Het gebruik van oude schroeven kan tot ernstige verwonding leiden.
De Mission™ maait het gras niet zoals andere maaiers. De messen zijn aan 4 kanten scherp als een scheermes en draaien in beide richtingen voor de maximale snijcapaciteit. Elk mes van de Mission™ heeft 4 snijranden. De draaischijf voor de messen zal willekeurig naar voren of achteren draaien om 4 snijranden te gebruiken. Dat helpt om het aantal malen te minimaliseren dat een snijblad vervangen moet worden. Met het nieuwe materiaal zal de levensduur van elk mes 3 keer langer zijn dan die van andere merken messen per dag.. Controleer steeds of de messen niet beschadigd zijn en vervang ze zo nodig. Zijn de messen bot en versleten, dan moeten ze vervangen worden door de reservemessen die met de Mission™ geleverd zijn. U vindt ook reservemessen bij uw Kress-leverancier.

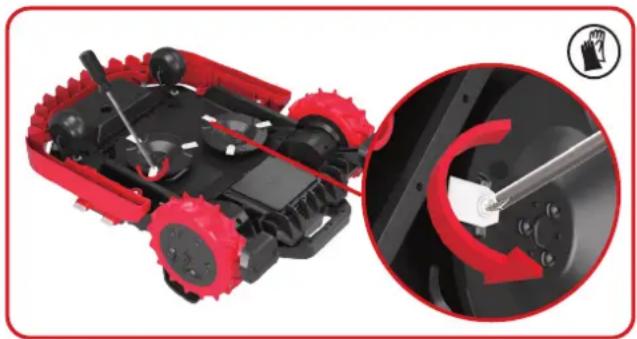

A. De messen vervangen
Gewoonlijk moeten de messen van uw Mission™ elke maand worden omgekeerd en elke 2 maanden worden vervangen. U kunt ze vervangen met een van de kits met reservemessen en extra schroeven die met de Mission™ geleverd zijn.
Voordat u begint met het vervangen van de messen van de Mission™, schakelt u de voeding uit en trekt u beschermende handschoenen aan. Ga dan als volgt te werk:
- Keer de Mission™ voorzichtig om

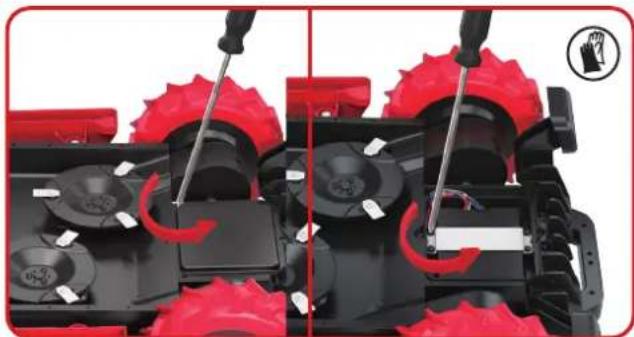

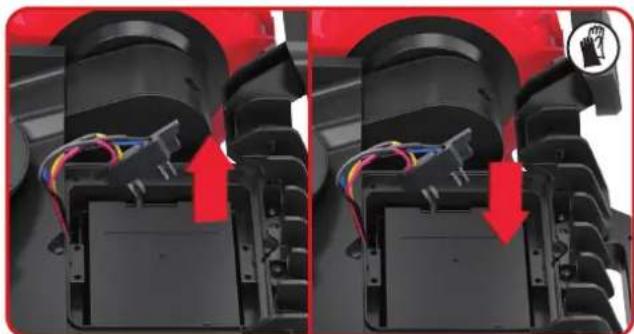

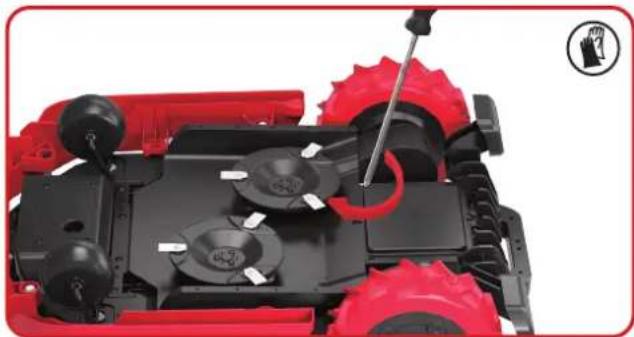

- Verwijder het batterijklepje en verwijder de batterij.
- Haal de schroeven uit de messen met een schroevendraaier.
- Schroef de nieuwe messen er stevig op.
- Plaats de batterij en het batterijklepje opnieuw.
Belangrijk: Nadat u de messen aan de schijf heeft vastgeschroefd, controleert u of de messen vrij kunnen draaien.
2
Houd hem schoon
WAARSCHUWING: Zet uw uw Mission™ op OFF vóórdat u hem schoonmaakt. Draag beschermende handschoenen als u de schijf schoonmaakt en gebruik geen stromend water. WAARSCHUWING! UW Mission™ kan alleen met een slang worden gereinigd! Gebruik GEEN hogedrukreiniger op Mission™. Water onder hoge druk kan het inwendige van de afdichting endringen en elektronische en mechanische onderdelen beschadigen.
A. Het lichaam schoonmaken
Als je Mission™ regelmatig wordt schoongemaakt, zal hij duurzamer zijn en langer meegaan. Aangezien uw Mission™ een motor is, moet u voorzichtig zijn bij het schoonmaken. Ondersteun de waterreiniging van de slang. Het is het beste om een spuitfles gevuld met water te gebruiken. Gebruik bij het reinigen van de behuizing een zachte borstel of een schone doek en vermijd het gebruik van oplosmiddelen of poetsmiddelen. Verwijder ten slotte al het opgehoopte grasresten en vuil.
B. De onderkant schoonmaken
We herhalen het, het is belangrijk dat u de Mission™ uitschakelt met de Aan/uitknop en dat u beschermende handschoenen draagt voordat u de schijf aanraakt.
Keer de Mission™ eerst ondersteboven, zodat de onderkant zichtbaar wordt. U ziet de schijf, het chassis en de voorste wielen en de aandrijfwielen. Maak alles grondig schoon met een zachte doek of een zachte borstel.
Ondersteuning voor waterreiniging van de slang.
Draai aan de messenschijf om er zeker van te zijn dat deze vrij kan draaien. Controleer of de messen vrij draaien rondom debevestigingsschroeven. Verwijder eventuele obstakels
BELANGRIJK: Verwijder vastzittend materiaal zodat het geen barst in de schijf kan veroorzaken. Zelfs een kleine barst kan de maaiprestaties van de Mission™ negatief beïnvloeden.
Maak de contactpin op het laadstation en de laadstrip op de Mission™ schoon met een doek. Verwijder restanten van gras en vuil rondom de contactpinnen en laad strips periodiek om zeker te weten dat de Mission™ elke keer goed kan worden opgeladen.
Levensduur van de batterij
Het hart van de Mission™ is een lithium-ion batterij van 20 volt. Voor de juiste opslag van de batterij zorgt u ervoor dat hij volledig opgeladen is en ligt op een droge plaats tussen 20°C ± 5°C.
OPMERKING: De aanbevolen Mission™ bedrijfstemperatuur ligt tussen 0°C - 45°C.
De levensduur van de batterij van de Mission™ is van diverse factoren afhankelijk zoals:
- Hoe lang het maaiseizoen duurt in uw woonplaats
- aantal uren per dag dat de Mission™ maait
- Onderhoud van de batterij bij opslag.

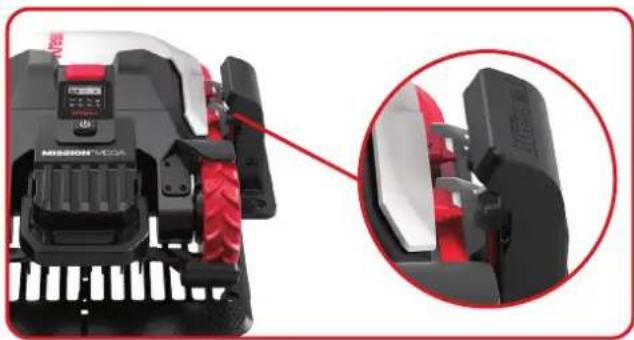

Mission™ kan handmatig worden opgeladen zonder de begrenzingskabel.
- Sluit het laadstation aan op een geschikte voedingsbron. Het groene lampje van het oplaadstation gaat branden.
- Plaats de uitgeschakelde Mission™ handmatig in het laadstation.
- Groene lampje van het oplaadstation knippert. De Mission™ begint te laden.
De Mission™ leeft langer en blijft gezonder als u hem een goede winterslaap gunt. Hij is onverwoestbaar, maar hij slaapt in de winter toch liever in de schuur of in de garage.
Voordat u de Mission™ wegbrengt voor de winterslaap, zorgt u voor het volgende:
• Maak de Mission™ grondig schoon
• Laad de batterij volledig op
• Schakel de Mission™ uit
Om de levensduur van de batterij te verlengen, het is aan te bevelen de batterij volledig op te laden voor de winteropslag.
WAARSCHUWING: Bescherm de onderkant van Mission™ tegen water. Sla de Mission™ NOOIT zondersteboven.
Het grensdraad kan in de grond blijven liggen, maar de uiteinden moeten beschermd worden, bijvoorbeeld door de uiteinden in te vetten. Blijft het laadstation in de winter buiten, laat de grensdraad dan aangesloten.
OPMERKING: Neemt u de Mission™ na de winterslaap weer in gebruik, zorg er dan voor dat de laad strips en contactpinnen schoon zijn. Het is aan te bevelen ze schoon te maken met een fijne schuurdoek. Zorg er met behulp van de app voor dat de datum en de tijd juist zijn en laat Mission™ daarna weer doen wat het graag doet: maaien.
5
De batterij vervangen
WAARSCHUWING: Zet de Aan/uitschakelaar in de stand UIT voordat u begint met enige instelling, vervanging of reparatie.
Zet uw Mission™ vóór vervanging van de batterij op OFF en trek veiligheidshandschoenen aan.
Moet u de batterij vervangen, ga dan als volgt te werk:
- Keer de Mission™ voorzichtig om.
- Draai de schroeven van de batterij los. Verwijder het batterijdeksel.
- De stekker uit de connector trekken. Vervang de oude batterij door de nieuwe. Sluit vervolgens de connector aan.
- Plaats het deksel terug op zijn plaats en maak het goed met schroeven vast.
Probleemoplossing bij installatie
Werkt de Mission™ niet goed, volg dan de gids voor het oplossen van problemen hieronder. Heft dat de storing niet op, neem dan contact op met de leverancier.
| Problemen Mogelijke oorzaken Herstelhandeling | |
| De led op het laadstation brandt niet. | Er is geen netvoeding. | Controleer of de stroomkabel correct op het oplaadstation is aangesloten en of de oplader op een geschikte voeding is aangesloten. |
| Het rode lampje van het oplaadstation gaat branden. | De grensdraad is niet aangesloten. | Controleer of de grensdraad correct is aangesloten op het oplaadstation. Controleer of de grensdraad geen breuken vertoont, vooral niet in de kabeluiteinden. |
| Uw MissionTM is binnen z'n grondgebied, maar het scherm zegt "buiten het werkgebied" en de LED is groen. | De grensdraadeinden zijn niet correct geplaatst. | Draai de uiteinden van de grensdraad om. |
| De MissionTM dokt niet goed in het laadstation | Omgevingsfactoren. Installeer uw | Mission TM opnieuw. |
| Slechte verbinding door vuil op de laadstrip. | Reinig de contactstrip van het laadstation en de oplaadstrip op de MissionTM met een doek. |
| De MissionTM beweegt buiten de grensdraad. De MissionTM maait een gebied binnen de grensdraad niet. De MissionTM keert om of draait onregelmatig in de buurt van de grensdraad. | De begrenzingskabel van een andere MissionTM of robotmaaier van een ander merk bevindt zich te dicht in de buurt. | Zorg voor minstens 1 meter afstand tussen de begrenzingskabel van uw MissionTM en andere begrenzingskabels in de buurt. |
| De begrenzingskabel is geinstalleerd met scherpe hoeken. | Controleer de begrenzingskabel en zorg ervoor dat alle hoeken gerond zijn. |
| Onder natte omstandigheden kan het elektrische signaal op de grensdraad weglekken op plaatsen waar de draad verbonden of gerepareerd is. | Controleer de grensdraadverbindingen. Isoleer de draad voor een volledig waterdichte verbinding. |
| Er is een lekkage van het elektrische signaal op de grensdraad vanwege defecte isolatie. | Herstel beschadigde begrenzingsdraad met aansluitingen. |
| Het maigebied is groter dan het toegestane maigebied voor de MissionTM. | Het snijdgebied verkleinen. |
| De MissionTM verlaat het afgebakende gebied door een te hoge snelheid tijdens het afdalen van een helling. | De grensdraad is geplaatst op een helling die steiler is dan 17% (10°). | Verplaats de grensdraad op een helling die minder steil is dan 17% (10°). |
| De locatie van de MissionTM kan niet nauwkeurig worden weergegeven in de app of de locatie kan niet worden gedetecteerd. | GPS-signalen worden beïnvloed door het weer of door enige storing. | 1. Controleer en bevestig: MissionTM staat niet ondersteboven of opzij;MissionTM wordt niet gedekt door bepaalde metalen voorwerpen.2. Breng MissionTM naar een open gebied waar u een bewegend signaal kunt krijgen. |
| U gebruikt niet de nieuwste versie van de MissionTM-app. | Werk de MissionTM-app bij naar de nieuwste versie. |
| MissionTM zal niet waarschuwen wanneer het zich buiten de Geo-omheining bevindt. | De MissionTM-software is niet up-to-date. | Werk de MissionTM-software bij voordat u de GeoTrace gebruikt. |
| Er is een klein tolerantiegebied direct buiten de ingestelde omtrek voor de GeoTrace. | Breng de MissionTM uit tolerantie (ongeveer 30 meter van de Geo-omheining) en controleer of de GeoTrace werkt. |
| De GeoTrace is uitgeschakeld. | Zet de MissionTM aan en laad hem indien nodig op. Als u niet hoeft op te laden, kunt u de FindMyMissionTM-GeoTrace opladen met een MissionTM PowerShare-batterij.(De GeoTrace heeft een interne batterij die een week na het uitschakelen van de machine meegaat). |
| De geofence is niet ingesteld of de straal van de geofence is niet ingesteld. | Gebruik de MissionTM-app om het correct in te stellen. |
| MissionTM is uitgeschakeld. | In dit geval wordt de waarschuwing 10 minuten nadat de MissionTM naar de Geo-afrastering is gebracht, verzonden. |
| MissionTM is nog steeds geldig buiten de Geo Fence. | De geofence is niet ingesteld of de straal van de geofence is niet ingesteld. | Gebruik de MissionTM-app om het correct in te stellen. |
| Geo Fence is niet ingeschakeld. |
| MissionTM werkt prima, maar communicatie tussen MissionTM en smartphone werkt niet. | De dekking van de mobiele netwerkGeoTrace is zwak. | Zorg ervoor dat je een zwak signaal hebt. Als dat zo is, ga dan naar het gebied met een goed signaal. |
| De GeoTrace is beschadigd. | Neem contact op met een dealer en laat het goed controleren. |
| De MissionTM-software is niet up-to-date. | Werk de MissionTM-software bij. |
| De MissionTMapp moet worden bijgewerkt. | Werk de MissionTM-software bij voordat u de GeoTrace gebruikt. |
| De SIM-GeoTrace is niet geactiveerd. | Zorg ervoor dat je de SIM-kaart hebt geactiveerd door de stappen in de MissionTM App te volgen voordat je het voor de eerste keer gebruikt. |
| De GeoTrace is niet goed verbonden MissionTM | Contact opnemen met de dealer. Klik om te controleren of de GeoTraceconnector goed is geplaatst. |
| MissionTM heeft geen stroom. | Controleer of het MissionTM-scherm verlicht is. Als dit niet het geval is, brengt u de MissionTM naar het oplaadstation om het op te laden of om een noodprogramma op te starten om het op te laden. |
| De abonnementskosten voor SIMkaarten zijn verlopen. | Na het verstrijken van de periode moet deze worden verlengd. |
| MissionTM implementeert geen realtime positionering of de locatie van MissionTM kan niet in realtime worden bijgewerkt. | De GeoTrace is ontworpen om elke 10 minuten de positionering bij te werken voor energiebesparing. Wanneer MissionTM een laag stroomverbruik heeft, zal de update-tijd voor de positionering langer zijn. | Dit is normaal. Er is geen actie vereist. |
| Als de Mission TM meer dan 24 uur is uitgeschakeld op het geo-opslaghek, wordt de GeoTrace automatisch en zonder GPS-signaal uitgeschakeld. |
NOTITIE:
- De batterijGeoTrace moet worden vervangen door de service agent.
- Zorg ervoor dat de Mission™ regelmatig wordt opgeladen tijdens opslag en het wordt aanbevolen om deze elke 6 maanden te gebruiken
- De GeoTrace moet worden hersteld zodra de SIM-abonnementskosten verlopen.
Bescherming van het milieu
Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.
Wij,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
Namens Positec verklaar ik dat het product,
Beschrijving Robotgrasmaaier
Type KR133E KR136E (100-199 - aanduiding van machinerie, kenmerkend voor Robotgrasmaaier) (Jaar, artikelnummer en maand van het serienummer staan vermeld op de achterflap. Het gehele serienummer is duidelijk aangegeven op de behuizing van de gazonmaaier) met acculader KA3717/KA3817en oplaadbasis KA0072/KA0073
Functie gras maaien
Overeenkomt met de volgende richtlijnen,
2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC gewijzigd door 2005/88/EC, 2014/53/EU
| 2000/14/EC gewijzigd door 2005/88/EC | KR133E | KR136E |
| - Procedure beoordeling conformiteit volgens | Annex V | Annex V | |
| - Niveau gemeten geluidsvermogen | 57.72 dB (A) | 57.5 dB (A) | |
| - Opgegeven, gegarandeerde niveau geluidsvermogen | 59 dB (A) | 59.3 dB (A) |
De aangemelde instantie Intertek, Semko AB, NB-Nr. 0413 heeft een EU-typeonderzoek uitgevoerd overeenkomstig Richtlijn 2014/53/EU en het volgende certificaat van EU-typeonderzoek afgegeven: SE-RED-2200106
GeoTrace:
De betrokken aangemelde instantie
Naam: TIMCO ENGINEERING, Inc (aangemelde instantie CE1177)
Voor inductielussysteem: EN 303 447 V1.1.1
Voor ultrasone module: EN 55011:2016+A11:2020
Voor Bluetooth & WIFI-module (2.4G): EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN 300 328 V2.2.2
Voor 4G+GPS-module: EN 301 489-1 V2.2.3, EN 301 489-19 V2.1.1, EN 301 489-52 V1.2.1, EN 301 511 V12.5.1, EN 301 908-1 V13.1.1, EN 301 908-13 V13.1.1, EN 303 413 V1.1.1
Voor oplader: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008
Voor lawaai: EN ISO 3744:2005
Voor RoHS: EN IEC 63000:2018
De persoon die bevoegd is om het technische bestand te compileren,
Naam Marcel Filz
Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany
C E
2023/09/19
Allen Ding
Plaatsvervangend Chief Ingenieur, Testen en Certificering
Positec Technology (China) Co., Ltd.
