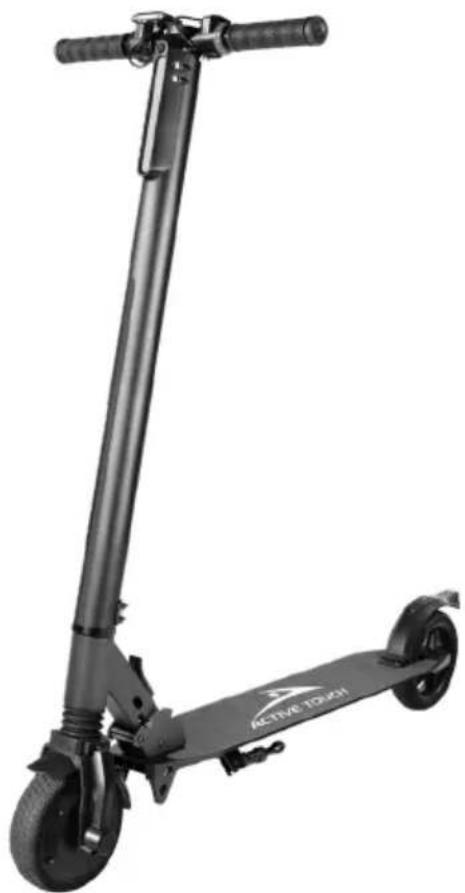

3694 - Scooter Active Touch - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische step
Merk	Active Touch
Model	3694
Afmetingen (opgevouwen)	113 x 43 x 30 cm
Afmetingen (uitgevouwen)	100 x 43 x 110 cm
Netto gewicht	10 kg
Maximaal draaggewicht	100 kg
Maximumsnelheid	22 km/h
Maximaal bereik	14 km
Maximale helling	15°
Batterijtype	Lithium-ion 25,2 V, 6 Ah (21 cellen 18650)
Oplaadtijd	3-4 uur
Lader	Model CP2920, ingang 100-240 V, uitgang 29,4 V 2 A
Motor	Ingebouwde elektrische motor
Display	LCD-scherm: batterij-indicator, snelheid, kilometerteller
Snelheidsmodi	3 standen (langzaam, gemiddeld, snel)
Remmen	Voorste handrem en achterste voetrem
Banden	Massieve rubberen banden met schokdemper
Voorlicht	Ja, bedienbaar met knop
Achterlicht	Automatisch (trilling), batterij CR1632
Platformhoogte	100 mm
Aanbevolen leeftijd	14 jaar en ouder
Veiligheidsuitrusting	Helm, kniebeschermers, elleboogbeschermers, polsbeschermers
Onderhoud	Reinigen met vochtige doek, controleren van schroeven en bouten
Inhoud van de doos	E-step, handgrepen, lader, handleiding, gereedschapsset

Veelgestelde vragen - 3694 Active Touch

Hoe vouw ik de step op en uit?

Voor het opvouwen, druk op de vouwhendel, breng de stuurkolom omlaag totdat deze vergrendelt. Voor het uitvouwen, druk op de knop, trek de stuurkolom voorzichtig omhoog totdat deze vergrendelt. Zorg ervoor dat het mechanisme goed vergrendeld is voordat u gaat rijden.

Hoe verander ik van snelheid?

Gebruik de SPEED + en SPEED - knoppen op het LCD-scherm om te schakelen tussen de 3 snelheidsstanden: 1 (langzaam), 2 (gemiddeld), 3 (snel). De maximumsnelheid varieert per stand.

Hoe laad ik de batterij op?

Sluit de lader aan op het stopcontact (100-240V) en verbind deze vervolgens met de oplaadpoort van de step. Het lampje van de lader wordt groen tijdens het opladen en wordt weer groen wanneer de batterij vol is (3-4 uur). Koppel daarna de lader los.

Hoe reinig ik de step?

Schakel de step uit en koppel de lader los. Gebruik een vochtige doek (niet nat) met zeepwater om het lichaam af te vegen. Voorkom dat er water in de aan/uit-knop, de oplaadpoort, het voetpedaal en de banden komt.

Wat is het maximaal toegestane gewicht?

Het maximale gebruikersgewicht is 100 kg. Overschrijd deze limiet niet om veiligheidsredenen.

Kan ik in de regen rijden?

Nee, de step is niet ontworpen voor gebruik in de regen, sneeuw of op ijs. Vermijd ook plassen en natte oppervlakken om schade en glijrisico te voorkomen.

Hoe vervang ik de batterij van het achterlicht?

Het achterlicht gebruikt een knoopcelbatterij CR1632. Om deze te vervangen, opent u het compartiment van het achterlicht, verwijdert u de oude batterij en plaatst u de nieuwe met de juiste polariteit. Houd de batterij buiten bereik van kinderen.

Hoe reset ik de kilometerteller?

Houd de SPEED + en SPEED - knoppen tegelijkertijd 2 seconden ingedrukt om de instellingen te openen. Navigeer naar P8 en stel in op 1 om de rijgegevens te resetten.

Welke informatie toont het LCD-scherm?

Het LCD-scherm toont de huidige snelheid, de batterij-indicator (6 balkjes), de snelheidsmodus, en door op de ON/OFF-knop te drukken kunt u zien: afgelegde afstand (DIS), totale kilometerstand (ODO), motoromwentelingen (RPM), bedrijfstijd (TEMPS) en accuspanning (VOL).

Is de step geschikt voor de openbare weg?

De step is bedoeld voor privégebruik op bestrate en vlakke oppervlakken. Het is niet goedgekeurd voor de openbare weg. Controleer de lokale regelgeving met betrekking tot het gebruik van elektrische steps.

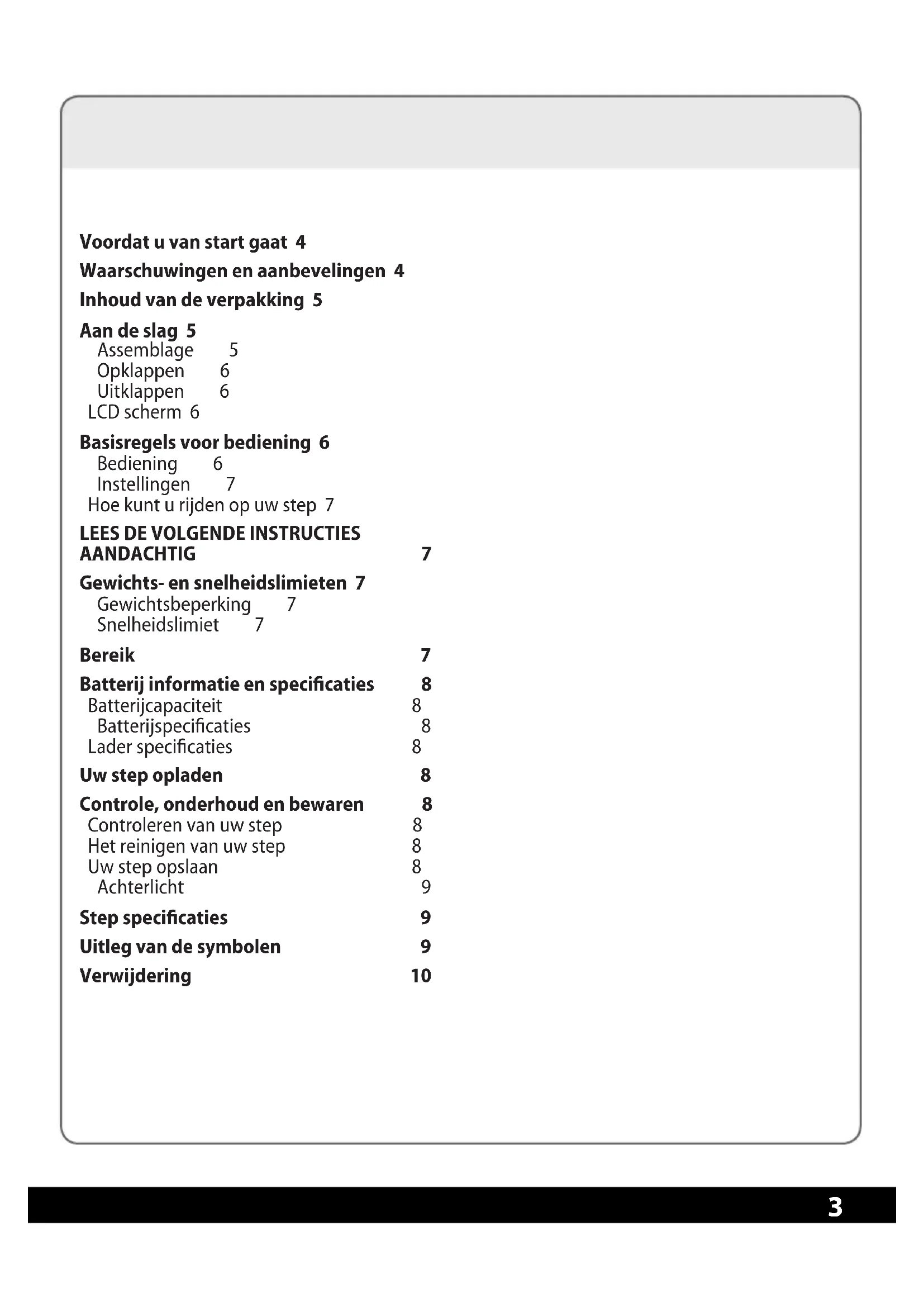

GEBRUIKSAANWIJZING 3694 Active Touch

Voordat u van start gaat 4

Waarschuwingen en aanbevelingen 4

Inhoud van de verpakking 5

Aan de slag 5

Assemblage 5

Opklappen 6

Uitklappen 6

LCD scherm 6

Basisregels voor bediening 6

Bediening 6

Instellingen 7

Hoe kunt u rijden op uw step 7

LEES DE VOLGENDE INSTRUCTIES AANDACHTIG

7

Gewichts- en snelheidslimieten 7

Gewichtsbeperking 7

Snelheidslimiet 7

Bereik 7

Batterij informatie en specificaties 8

Batterijcapaciteit 8

Batterijspecificaties 8

Lader specificaties 8

Uw step opladen 8

Controle, onderhoud en bewaren 8

Controleren van uw step 8

Het reinigen van uw step 8

Uw step opslaan 8

Achterlicht 9

Step specificaties 9

Uitleg van de symbolen 9

Verwijdering 10

Voordat u van start gaat

Voordat u de Elektrische step voor de eerste keer gebruikt, lees deze GEBRUIKERSHANDLEIDING aandachtig en volg de instructies en waarschuwingen op om te zorgen voor uw eigen veiligheid en de veiligheid van anderen.

Het is aanbevolen om de gebruikershandleiding te bewaren voor toekomstige naslag.

Voor verdere informatie bezoek www.teknihall.be

WAARSCHUWING: Het niet opvolgen van de instructies en veiligheidsadviezen in deze GEBRUIKERSHANDLEIDING kan leiden tot beschadiging van uw step en andere bezittingen, serieus letsel en zelfs de dood.

Waarschuwingen en aanbevelingen

1. Aanbevolen voor gebruik vanaf 14 jaar.

2. De batterijlader kan alleen gebruikt worden door kinderen met een leeftijd van 8 jaar en ouder en personen met een gelimiteerd fysiek, sensorisch of mentaal vermogen of een gebrek aan ervaring en kennis indien zij toezicht of instructie betreffende het op een veilige manier gebruiken van het apparaat krijgen en zij de risico's begrijpen.

3. Kinderen dienen onder toezicht te staan om er zeker van te zien dat zij niet met het apparaat spelen. Reinigen en onderhoud dient niet door kinderen uitgevoerd te worden.

4. Indien het laadsnoer is beschadigd dient deze te worden weggegooid en vervangen door de fabrikant of diens service agent – neem contact op met de helplijn.

5. Probeer de batterij of enig ander onderdeel van het apparaat niet aan te passen, te wijzigen of te vervangen.

6. Gebruikers die de step uit elkaar halen verliezen hun recht op garantie.

7. Gebruik alleen de meegeleverde lader. De step dient alleen geladen te worden met het veilige extra lage voltage aangegeven op de step.

8. De meegeleverde lader dient alleen gebruikt te worden met deze Elektrische step en niet met andere elektrische apparaten. Gebruik de lader niet om niet-oplaadbare batterijen op te laden.

9. Draag alle relevante veiligheid- en beschermingsaccessoires wanneer u de step gebruikt. Zie het onderdeel gebruiksinstructies voor

meer informatie.

1. Zorg dat u comfortabele kleding en platte schoenen met gesloten neus draagt wanneer u de step gebruikt.

2. Gebruik de step niet om uzelf of anderen en hun bezittingen in gevaar te brengen.

3. Bestuur de step niet wanneer u onder invloed bent van drugs en/of alcohol.

4. Gebruikt uw beste inschattingsvermogen om uzelf uit gevaarlijke situaties te houden met uw step.

5. Probeer geen stunts of trucs uit te halen met uw step.

6. Niet scherp sturen, vooral bij hoge snelheden.

7. Uw step niet misbruiken, hierdoor kan de step beschadigen en kunnen problemen in het besturingssysteem ontstaan, wat kan leiden tot letsel.

8. Niet in of nabij waterplassen, modder, zand, stenen, gravel, bermen of in ruw of ruig terrein.

9. De step kan worden gebruikt op bestraatte oppervlakken die vlak, schoon, droog en indien mogelijk vrij van andere gebruikers zijn. Indien u ongelijke bestrating tegenkomt, til de step voorbij het obstakel.

10. Niet in het donker rijden.

11. De achterrem zal na gebruik warm zijn. Niet aanraken na het remmen.

12. Als de handvatbeschermers beschadigd raken en de metalen uiteinden van het stuur blootleggen, dienen deze te worden afgedekt met "buis einde pluggen".

13. Niet rijden met slecht weer; sneeuw, regen, hagel, ijzel, op gladde ondergrond of in extreme hitte.

14. Voor het gebruiken van de step over hobbels en ongelijke bestrating – buig uw knieën bij het rijden op hobbelige of ongelijke bestrating om schokken en trillingen op te vangen en uw evenwicht te houden. WEES ALTIJD VOORZICHTIG.

15. Probeer niet over hobbels of objecten groter dan 1,5 cm te rijden, zelfs niet als u bent voorbereid en klaar bent om uw knieën te buigen.

16. LET OP – kijk waar u rijdt en wees bewust van de conditie van het oppervlak, mensen, bebouwing en objecten om u heen.

17. De step niet gebruiken in drukke omgevingen.

18. Bedien de step altijd met extreme voorzichtigheid voor mensen en bezittingen.

19. Bedien de step niet terwijl u aan het praten, SMS-en of op uw telefoon aan het kijken bent.

20. Gebruik uw step niet waar dit niet is toegestaan.

21. Niet bestemt voor gebruik op de openbare weg; controleer de beperkingen in de regelgeving voor verkeersveiligheid.

22. Geen heuvels beklimmen of afdalen met uw step.

23. De step is bestemd voor gebruik door een persoon. PROBEER NIET om de step met twee of meer personen te gebruiken.
24. Draag niets terwijl u de step gebruikt.
25. Bij hogere snelheden, reken op een grotere remafstand.
26. Probeer niet van uw step te springen tijdens het rijden.
27. Gebruik uw step niet off-road.
28. Overschrijdt niet het maximale gewicht (100 kg).
29. Deze instructies zijn beschikbaar op het serviceadres onderaan deze pagina.

WAARSCHUWING: De garantie dekt geen onjuist gebruik van het product of het falen van gebruikers om de waarschuwingen en bedieningsinstructies in deze handleiding in acht te nemen.

Inhoud van de verpakking

• Elektrische step
• Handvatten
  • Lader
• Handleiding
  • Draagtas

OPMERKING: (De schroeven in de draagtas zijn bijgesloten als reserveonderdelen en niet nodig voor de eerste assemblage)

Aan de slag

Assemblage

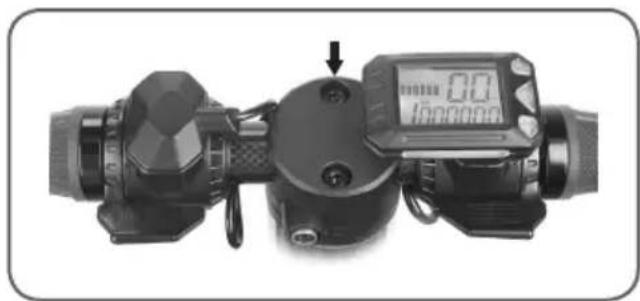

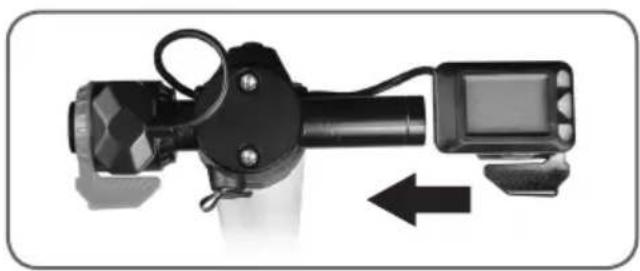

Plaats het LCD scherm en draai de schroef aan met de bijgesloten inbussleutel.

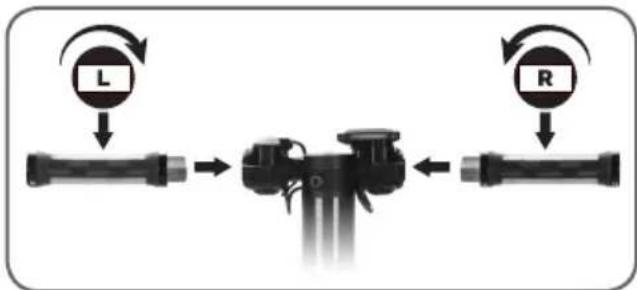

Plaats de handvatten en draai de schroeven aan. Het linkerhandvat is gemarkeerd met de letter L en het rechterhandvat is gemarkeerd met de letter R.

Waarschuwing: Voorzichtig plaatsen en aandraaien (klokrichting voor links en tegen de klokrichting in voor rechts) om beschadiging van de schroefdraad te voorkomen.

Controleer of de twee schroeven bovenop de stuurkolom zijn aangedraaid.

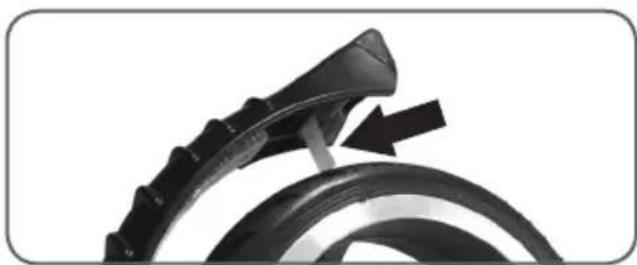

Verwijder de batterij beschermsticker van het achterlicht.

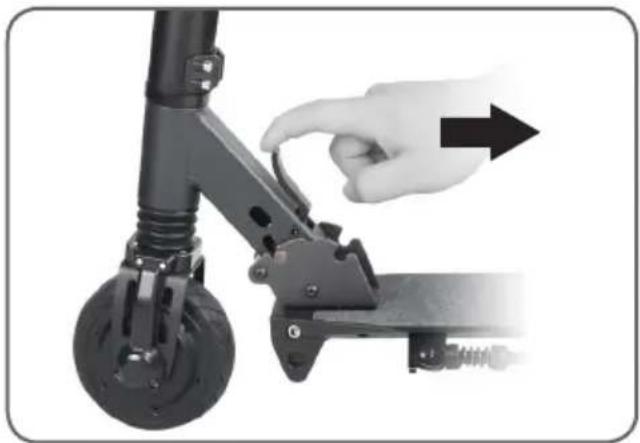

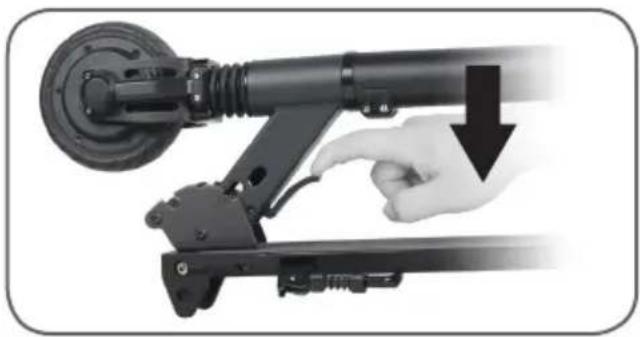

Druk de hendel omlaag om de step op te klappen. Draai het stuur niet tijdens het opklappen.

Houdt het recht.

Klap de stuurkolom voorzichtig omlaag totdat deze vergrendelt.

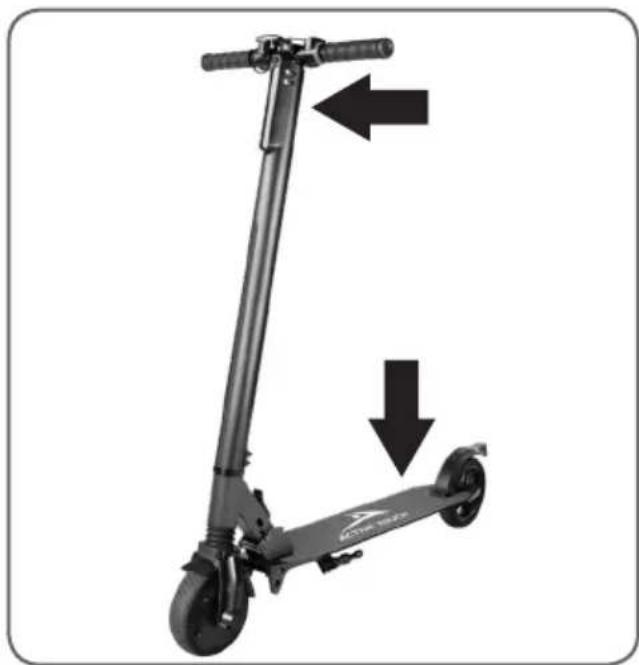

Druk op de hendel en klap voorzichtig de stuurkolom omhoog totdat deze vergrendelt.

Klap de stuurkolom alleen na het indrukken van de hendel. Voorzichtig trekken.

Terwijl u een voet op de plank houdt, het stuur voorzichting maar krachtig naar voren duren om ervoor te zorgen dat de E-Scooter veilig is vergrendeld.

WAARSCHUWING: Voordat u gaat rijden op de E-Scooter altijd controleren of het vergrendelmechanisme volledig is vergrendeld.

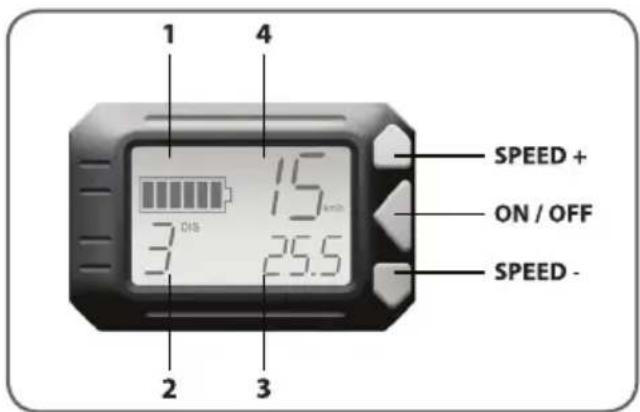

LCD scherm

1. Batterij indicator

Geeft een inschatting van de batterijsterkte die beschikbaar is voordat de step dient te worden opgeladen. Een volledig opgeladen batterij (100%) laat 6 streepjes zien.

Laad uw batterij op wanneer deze op het laatste streepje is. Als de batterij zwakker wordt zal de kracht van de motor afnemen.

2. Versnelling

De versnelling kan worden gewisseld tussen Versnelling 1 tot Versnelling 3 door op de SPEED+ of SPEED- knoppen te drukken.

Elke versnelling geeft een ander niveau van acceleratie en maximumsnelheid.

Versnelling 1: Lage acceleratie /snelheid.

Versnelling 2: Gemiddelde acceleratie/snelheid.

Versnelling 3: Hoogste acceleratie/snelheid.

3. Afstand

Dit is een KILOMETERTELLER die de totale afstand afgelegd op de step registreert. Kan ook andere instellingen laten zien, zie het onderdeel BEDIENING.

4. Snelheid

Laat de huidige rijsnelheid zien.

Basisregels voor bediening

Bediening

- Houdt de ON/OFF knop ingedrukt gedurende 2-3 seconden om de schooter IN of UIT te schakelen.

- Druk op de ON/OFF knop om de wisselen tussen de volgende informatie op het scherm:

o DIS: Huidige kilometers afgelegd.

o ODO: Totale afstand afgelegd tijdens de levensduur van de step.

o RPM: Laat het toerental van de motor zien.

o TIME: Laat zien hoe lang de step is ingeschakeld.

o VOL: Laat het huidige voltage van de batterij zien.

• Schakel de koplamp aan/uit door op de koplamp knop te drukken.
• De achterlamp schakelt automatisch in door de trillingen tijdens het rijden op de step.

Instellingen

Houdt de SPEED+ en SPEED- knoppen gelijktijdig ingedrukt gedurende 2 seconden om het instellingenmenu te openen of sluiten.

• P1: Schermweergave snelheid. 1 is mijl/uur. 0 is km/uur.
- P2: Cruise control. 1 is cruise control aan. 0 is cruise control uit.

Met cruise control aan kunt u rijden zonder de versnellingsknop ingedrukt te houden. Om de cruise control te activeren, rijdt gedurende enige seconden met bijna de maximumsnelheid en laat dan de gashendel los. Om de cruise control uit te schakelen, druk op de handrem.

• P3: Opstartmodus. Met optie 1 moet u de step eerst handmatig op gang brengen voordat u kunt accelereren. Met optie 0 kunt u accelereren vanuit stilstand.
  • P4: Laat het motorvermogen zien.
  • P5: Laat het batterijvoltage zien.
  • P6: Geen functie.
  • P7: Geen functie.
• P8: Verwijderen van de data. Kies 1 om de rij data te verwijderen. Kies 0 om de data niet te verwijderen.
  • P9: Geen functie.

Hoe kunt u rijden op uw step

• Schakel de step in.
• Sta met een voet om de voetplank.
- Wanneer de opstartmodus op 1 is ingesteld, dient u de step handmatig in beweging te brengen voordat deze kan accelereren.
- De accelerator hendel bevindt zich onder het LED scherm. Druk de hendel omlaag om te versnellen en laat los om te vertragen.
- De handbediende voorrem bevindt zich op het linkerhandvat, druk de hendel progressief omlaag om te vertragen.
- De voetbediende achterrem wordt geactiveerd door progressief kracht uit te oefenen met uw voet.

LEES DE VOLGENDE INSTRUCTIES AANDACHTIG

Stap 1: Om te beginnen – Neem uw step uit de doos en plaats deze op een vlakke vloer.

Stap 2: Uw step opladen – Zorg dat uw step volledig is opgeladen voor het eerste gebruik. Voor laadinstructies, volg de aanwijzingen in het onderdeel batterij- en laadspecificaties.

Stap 3: Draag alle relevante beschermingsaccessoires, waaronder maar uit uitsluitend een helm, kniebeschermers, elleboogbeschermers en polsbeschermers.

Gewichts- en snelheidslimieten

WAARSCHUWING: De snelheid- en gewichtslimieten zijn voor uw eigen veiligheid. Overschrijdt de limieten beschreven in deze handleiding niet.

Gewichtsbeperking

Maximaal gewicht: 100 kg

Snelheidslimiet

Maximale snelheid in standard bedieningsmodus: 22 km/uur (14 mijn/uur).

Bereik

De step heeft een bereik van 9 mijl (14 km) op een volledig geladen batterij in ideale omstandigheden. Hierna volgen enkele van de belangrijke factoren die van invloed kunnen zijn op het bereik van de step.

Terrein: Een vlakke, rechte ondergrond vergroot het bereik, terwijl bergop of op ruig of ongelijk terrein rijden het bereik aanzienlijk kunnen verlagen.

Gewicht: Het gewicht van de gebruiker kan het bereik beïnvloeden; een lichtere gebruiker heeft een groter bereik dan een zwaardere gebruiker.

Omgevingstemperatuur: Bewaar uw step bij de aanbevolen temperatuur om de het bereik, de levensduur van de batterij en de algemene prestaties van uw step te verbeteren.

Onderhoud: Het correct opladen en onderhouden van de batterij zal de levensduur van de batterij verlengen.

Snelheid en rijstijl: Een gematigde snelheid zal het bereik vergroten; rijden met hoge snelheden voor langere tijd, samen met veel versnellen en vertragen zal het totale bereik verlagen.

Batterij informatie en specificaties

Het doel van dit onderdeel is om u basisinformatie te geven over uw batterij en lader. Lees dit onderdeel aandachtig om uw veiligheid te garanderen. Voor de veiligheid van de gebruiker alsmede voor het verlengen van de levensduur van de batterij, volg deze instructies.

Batterijcapaciteit

Wanneer de batterij indicator een lage capaciteit aangeeft, laad uw batterij gedurende 3-4 uur met de lader die u heeft ontvangen in de verpakking van de step. Om de batterij volledig op te laden, volg de instructies onder "Uw step opladen".

Batterijspecificaties

Batterij: 21*18650 Lithium-ion accupakket

Model: S8-7S3P 71CR19/66-3

Laadtijd: 3-4 uur

Voltage: 25.2V

Batterijcellen: 21 cellen

Initiële capaciteit 6Ah

Bedrijfstemperatuur: -15° \~ 50° C

Laadtemperatuur: 0° \~ 40°C

Bewaartijd: 12 maanden

Bewaartemperatuur: -20° \~ 25°C

Bewaar luchtvochtigheid: 5% - 95%

Lader specificaties

Modelnummer: CP2920

Ingang: 100-240V, 1.8A, 50-60Hz

Uitgang: 29.4V=2.0A

Uw step opladen

Stap 1: Zorg dat de laadpoort schoon en droog is.

Stap 2: Steek de lader in het stopcontact en verbindt vervolgens de kabel met de voeding (100V \~ 240V; 50,60 Hz), zorg dat het lampje op de lader GROEN is.

Stap 3: Verbindt de laadkabel met de laadpoort van de step. Het indicatorlampje op de lader dient nu ROOD te worden, dit geeft aan dat de step nu wordt opgeladen. Wanneer het indicatorlampje GROEN wordt is de step volledig opgeladen. Het volledig opladen duurt gewoonlijk minder dan 3-4 uur. De lader zal automatisch

stoppen met laden wanneer het lampje GROEN is.

Stap 4: Ontkoppel de lader van de step en van het stopcontact.

OPMERKING: Indien de GROENE indicator op de lader niet ROOD wordt wanneer u de step aansluit, controleer alle verbindingen en controleer of de step niet al volledig is opgeladen.

Controle, onderhoud en bewaren

Uw step vereist regelmatige controle en onderhoud. Dit hoofdstuk beschrijft de onderhoudsstappen en belangrijke gebruiksinstructies. Voordat u de volgende stappen uitvoert, zorg dat de voedings- en laadkabel ontkoppeld zijn.

Controleren van uw step

Voordat u op uw step gaat rijden, controleer of het voorwiel correct is uitgelijnd en verbonden is met de handvatten. Plaats het voorwiel tussen uw voeten en beweeg voorzichtig de handvatten naar beide kanten om te controleren of het wiel de handvatten volgt. Bij problemen, neem contact op met de helplijn. Controleer regelmatig de carrosserie en de banden van de step op beschadigingen en ernstige slijtage, controleer alle bouten en schroeven en draai ze aan indien nodig.

Het reinigen van uw step

Ontkoppel de lader en schakel uw step uit. Voorkom het gebruiken van water of andere vloeistoffen en reinigingsmiddelen op de step bij het reinigen van uw step. Maak een schone doek nat met zeepwater, wring de doek zorgvuldig uit en reinig de carrosserie van de step. Zorg ervoor dat geen water in de powerknop, laadpoort, voetmatten, slotmechanisme en banden komt.

Uw step opslaan

Laad uw batterij volledig op voordat u de step opslaat. Indien u de step voor langere tijd opslaat, de batterij tenminste eens per drie maanden volledig opladen. Indien de omgevingstemperatuur op de laadlocatie onder 0° is, niet opladen. U dient de step naar een warmere omgeving te brengen alvorens deze op te laden. Raadpleeg voor meer informatie het onderdeel Batterij informatie en specificaties.

Om het stoffig worden van uw step te voorkomen, probeer deze af te dekken of te verpakken in de originele verpakking.

Bewaar uw step binnenshuis, in een droge ruimte met geschikte temperatuur.

Achterlicht

Indien de batterij van uw achterlicht leeg raakt, kunt u deze vervangen. Kijk op onze website hoe u de batterij kunt vervangen. Gebruik een knoopcelbatterij: CR1632.

WAARSCHUWING: De CR1632 batterij van het achterlicht niet uit elkaar halen, blootstellen aan hitte of vlammen of opladen. De CR1632 buiten bereik van kleine kinderen houden vanwege inslikkingsgevaar, wat kan leiden tot potentiaal fataal inwendig letsel of verstikking.

OPMERKING: het is aanbevolen om de originele verpakking te bewaren, zowel voor het opslaan alsmede voor transport in het onwaarschijnlijke geval dat de step gerepareerd dient te worden.

Step specificaties

Nettogewicht: 10 kg Belading: 100 kg Maximum snelheid: 22 km/uur / 14 mijl/uur Bereik: tot 14km (9 mijl) op een batterijlading Maximale klim hellingshoek: 15° EN14619 Class 1 Formaat (opgeklapt): 113 x 43 x 30 cm Formaat (uitgeklapt): 100 x 43 x 110 cm Platformhoogte: 100 mm Band: Massief rubberen banden met schokabsorptie.

UITLEG VAN DE SYMBOLEN

Dit product voldoet aan de eisen van de volgende richtlijnen:

2006/42/EC Machinery Directive 2001/95/EC General Product Safety Directive 2014/35/EU Low Voltage Directive (LVD) 2014/30/EU EMC Directive (recast). 2011/65 RoHS Directive 2006/66 Battery and Accumulators Het geluidsniveau is niet hoger dan 70 dB De volledige tekst van de EU conformiteitsverklaring is beschikbaar op onze website.

Alleen voor gebruik binnenshuis.

Dit product is dubbel geïsoleerd.

Draag persoonlijke beschermingsaccessoires.

Lees de handleiding voordat u het product gebruikt.

Klasse III bescherming tegen elektrische schokken.

Verwijdering

Elektrische en elektronische apparatuur (EEE) bevatmaterialen, delen en inhoud die gevaarlijk kunnen zijn voor het milieu en schadelijk voor de menselijke gezondheid als afval bestaande uit elektrische en elektronische apparatuur (WEEE) niet correct wordt weggegooid.

Apparaten die gemarkeerd zijn met het WEEE logo (te zien links), zouden niet met het huishoudafval weggegooid moeten worden. Neem contact op met uw lokale autoriteit op het gebied van afvalverwerking, aangezien zij in staat zullen zijn om u details te geven over de mogelijkheden voor recycling in uw omgeving.

Het verpakkingsmateriaal is gedeeltelijk recyclebaar. Gooi de verpakking op milieuvriendelijke wijze weg door deze naar het gemeentelijk inzamelpunt te brengen.

Trottinette Electrique
