Producttype	Fornuis met inductiekookplaat en geïntegreerde afzuigkap
Merk	Inventum
Model	IKA8045
Productafmetingen (B x D x H)	800 x 520 x 230 mm
Inbouwafmetingen (B x D)	750 x 490 mm
Dikte van het glas	4 mm
Voedingsspanning	230 V (220–240 V / 380–415 V 3N~)
Frequentie	50/60 Hz
Maximaal vermogen	7400 W (instelbaar: 2800, 3500, 4500, 5800, 7400 W)
Aantal kookzones	4 (waarvan 2 flexibele zones)
Afmetingen flexibele zones	380 x 210 mm (links en rechts)
Type afzuigkap	Afvoer of recirculatie (met koolstoffilters)
Afzuigkapsnelheden	3 + boost
Automatische synchronisatie afzuigkap/kookplaat	Ja
Boostmodus	Ja (10 min voor kookplaat, 5 min voor afzuigkap)
Onafhankelijke timer per zone	Ja
Kinderslot	Ja
Restwarmte-indicator	Ja (weergave H/h)
Pannendetectie	Ja
Automatische uitschakeling	Ja (per zone en afzuigkap)
Vetfilter	Wasbaar (vaatwasser tot 70°C)
Duurzame koolstoffilters	2 inbegrepen, vervanging aanbevolen om de 5 jaar
Jaarlijks energieverbruik afzuigkap	11,9 kWh/jaar (klasse A++)
Garantie	5 jaar (huishoudelijk gebruik, Nederland)

Veelgestelde vragen - IKA8045 INVENTUM

Hoe gebruik ik de automatische synchronisatie van de afzuigkap?

Zorg ervoor dat het apparaat is ingeschakeld. Stel het vermogensniveau van de kookzone in met de schuifregelaar. Raak de knop automatische synchronisatie aan (aangegeven met A). De afzuigkap past zich automatisch aan het vermogensniveau aan. Om terug te keren naar de handmatige modus, raakt u de handmatige knop van de afzuigkap aan.

Hoe activeer ik het kinderslot?

Schakel het apparaat in. Raak de knop kinderslot (hangslot) gedurende 3 seconden aan. Het scherm toont Lo. Om te ontgrendelen, raakt u dezelfde knop opnieuw enkele seconden aan.

Hoe reinig ik het vetfilter?

Verwijder het rooster en vervolgens het vetfilter. Week het in warm zeepsop, borstel voorzichtig. U kunt het ook in de vaatwasser wassen op maximaal 70°C. Spoel, droog en plaats terug. Gebruik het apparaat nooit zonder vetfilter.

Wat betekent de foutcode U op het display?

De code U betekent dat de kookzone geen geschikte pan detecteert of dat de pan te klein is (minder dan 14 cm). Plaats een inductiegeschikte pan in het midden van de zone. Als het probleem aanhoudt, controleer dan of de pan magnetisch is.

Hoe stel ik het maximale vermogen van het apparaat in?

Schakel het apparaat uit. Activeer het kinderslot terwijl het apparaat uit is. Druk 3 seconden op de boostknop linksachter, daarna 3 seconden op de boostknop linksvoor. Gebruik de kinderslotknop om te kiezen tussen 28, 35, 45, 58 of 74 (overeenkomend met 2,8 / 3,5 / 4,5 / 5,8 / 7,4 kW). Bevestig met aan/uit.

Hoe gebruik ik een flexibele zone?

Schakel het apparaat in. Raak de knop flexibele zone aan (links of rechts). De twee zones (voor en achter) worden dan gekoppeld. Plaats een grote pan of twee pannen. Om uit te schakelen, raakt u de knop opnieuw aan of stelt u het vermogen op 0.

Stopt de afzuigkap automatisch na het koken?

Ja, in de automatische synchronisatiemodus schakelt de afzuigkap 2 minuten na het uitschakelen van de kookplaat uit. U kunt ook een uitgestelde uitschakeling instellen (0, 1, 2, 5, 10 of 20 min) via de automatische uitschakelmodus.

Waar vind ik de klantenservice?

Voor een garantieclaim of storing kunt u contact opnemen met de klantenservice van Inventum via het formulier op www.inventum.eu/service of het product retourneren naar het verkooppunt. Voeg een kopie van het aankoopbewijs bij. De 5 jaar garantie geldt in Nederland voor huishoudelijk gebruik.

Kan ik aluminium of koperen pannen gebruiken?

Aluminium pannen of pannen met een koperen bodem zijn niet geschikt voor inductie. Gebruik pannen van ferromagnetisch metaal (gietijzer, roestvrij staal, geëmailleerd). Controleer met een magneet: deze moet aan de bodem blijven plakken. Ongeschikte pannen kunnen het glas bevlekken en worden niet goed warm.

Wat te doen als het glas gebarsten is?

Bij een barst schakelt u het apparaat onmiddellijk uit en trekt u de stekker eruit. Gebruik het niet om elektrische schokken te voorkomen. Neem contact op met de klantenservice van Inventum voor vervanging van het glas door een professional.

GEBRUIKSAANWIJZING IKA8045 INVENTUM

Inbouw-inductiekookplaat met geintegrerde afzuiging

Built-in flow-in induction hob Einbau-Induktionskochfeld mit integriertem Abzug Table de cuisson à induction recirculation intégrée

NL • Gebruikershandleiding 5 - 27

EN·User manual 28 -49

1 Inleiding. 5
2 Veiligheid. 6
3 Beschrijving. 11
4 Aanvullende informatie 13
5 Bediening. 14
6 De inductiekookplaat reinigen en onderhoden 19
7 De afzugkap reinigen en onderhoden 19
8 Probleemoplossing 21
9 Technische gegevens 23
10 Algemene service- en garantievoorwaarden 26

1 Inleiding

HOE DIT DOCUMENT TE GEBRUIKEN

1. Lees dit gehele document. Zorg dat u alle instructies kent en begrijpt.
2. Neem de veiligheidsinstrumenties in acht om letsel en/of schade aan het apparaat en de omgeving hiervan te voorkomen.
3. Voer de procedures volledig en in de gegeven volgorde UIT.
4. Bewaar dit document op een veilige plaats voor toekomstig gebruik. Dit document vormt een onderdeel van het apparaat.

IN DIT DOCUMENT GEBRUIKTE SYMBOLEN

Veiligheidssymbol Functie Beschrijving
!	Waarschuwing	"Waarschuwing" betekent dat het Niet in acht nemen van de instructies kan leiden tot letsel of de dood.
!	Voorzichtig	"Voorzichtig" betekent dat het Niet in acht nemen van de instructies kan leiden tot schade aan het apparaat.
i	Opmerking	"Opmerking" worden gezruikt voor het gehen van aanvullende informatie.
4	Kans op een elektrische schok	Er bestaat kans op een elektrische schok.
333	Waarschuwing: heet oppervlak Er bestaat kans op persoonlijk letsel.

Veiligheid

ALGEMENE VEILIGHEIDSINSTRUCTIES

• Lees voordat u het apparaat.gaat gebruiken de gehele handleiding door.
• Berg de handleiding zorgvuldig op voor toekomstig gebruik.
• Gebruik dit apparaat uitsluitend voor de in de handleiding beschreiben doeleinden.
• Kinderen moot niet met het apparaat spelen.
• Berg zaken die voor kinderen interestant zouden konnen zichniet in kasten boven of darüber het apparatus op.
• Bij het Niet in acht nemen van de veiligheidsinstrumenties en waarschuwingen stelt de fabrikant zich nicht aansprakelijk voor eventuele hieruit voortkomende schade.
• Schade als gevolg van verkeerde aansluiting, verkeerde bevestiging of verkeerd gebruik valt nicht onder de garantie.

• Het systemd bestaat UIT twee apparaten:

• Een inductiekookplaat;
  Een afzuiqsysteme.

VEILIGHEIDSINSTRUCTIES VOOR BEDIENING

• Gebruik het apparaat uitsluitend voor het bereiden van voedsel.
• Het apparaat is nicht geschikt voor het verwarmen van ruimtes.
  Waarschuwing:

Heet oppervlak
- Het apparaat en de bereikbare onderdelen zich tijdens en na gebruik heet. Raak hare oppervlakken Niet aan. Houd kinderenjonger dan 8aar uit de buurt, tenzij zij te allen tiide onder/toezicht staan.

• Het apparaat kan door kinderen vanaf 8aar en personen met beperkte fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring of kennis worden gebruikt onder voorwaarde dat zij

het apparaat onder toezicht gebruiken of instructies over veilig gebruik van het apparaat hebben gekregen en de betreffende bevaren begrijpen.

• Kinderen mogen nicht met het apparaat spelen.
• Ga nicht op het apparaat zitten of staan en klim nicht op het apparaat.
• De kookzones worden bij gebruik heet en blijven na gebruik nog enigeijd heet. Houdkleine kinderenijdens en direct na het kokenuit de buurt.
• Open de basisunit van het apparaat Niet.
• Verwarm geen gesloten blinkken op het apparaat. Hierdoor ontstaat overdruk, waardoor de blinkken konnen exploderen. Ukt sunt hierbij letsel oplopen.

Waarschuwing:

Brandgevaar.

Laat niets onbeheerd op het apparaat staan. Hierdoor ontstaat kans op brand.

Waarschuwing:

Brandgevaar.

Koken met vet of olie op een onbeheerd apparaat kan gevaarlijk zichen en brand veroorzaken.

Waarschuwing:

Brandgevaar.

Reinig of verrang het vetfilter en/of het koolstofffilter regelmatig. Hierdoor ontstaat kans op brand.

Waarschuwing:

Brandgevaar.

Werk nicht met open vuur (flamberen); hierbij bestaat de kans op brand door in het vetfilter verzameld vet.

• Pas op dat u zich tijdens of na gebruik van het apparaat nicht brandt.
• Voorkom dat een kabel of een eventuele vast of bewegend apparatusaat in contact komt met het glas of een hunhete steelpan.
• Blus een brand ontstaan door olie of vet nicht met water. Schakel het apparaat uit en dek de vlammen met een deksel of een blusdeken af.
• Zet geen objecten op het apparaat.
• Plaats geen hete pot op het bedieningspaneel.
• Zorg als onder een ingebouwd apparaat een lade is geplaatst dat de ruimte tussen de inhoud van de lade en het binnenste deel van het apparaat groot genoeg is (50 mm). Dit is van essentieel belong om goede ventilatie te garanderen.
• Plaats geen brandhaar object (bijvoorbeeld een spuitbus) in de onder het apparaat geplaatste lade. Een besteklade要去 hittebestendigহn.
• Gebruik het apparaat nicht buitenshuis.
• Gebruik het apparaat Niet als werkblad. Het apparaat kan per ongeluk worden ingeschakeld of nog heetijken, waardoor objecten+konnen smelten, heet+konnen worden of vlam+konnen vatten.
• Dek het apparaat Niet met een doek of iets dergelijks af. Als het apparaat nog heet is of is ingeschakeld, bestaat de kans op brand.
• Als het apparaat voor de eerste keer worden gebruikt, zal het/Newuw ruiken. Dit is normaal. De geur zal door ventilatie verdwijnen.
• Gebruik het apparaat Niet als de glasplaat stuk is.
• Bedien het apparaat Niet met een externe timer of een apart afstandsbedieningssystem.

• Plaats geen metalen objecten, zoals messen, vorken, lepels en deksels, op het oppervlak van de kookplaat. De objecten können heet worden.

• Schakel als u een pan verwijdert het apparaat UIT.

• Laat geen objecten op de glasplaat vallen. De glasplaat kan hierdoor breken.
• Ruwe bodems van pannen of beschadigde steelpannen (niet geëmailleerde kookpotten van gietijzer) kuren de glasplaat beschadigen. Til.altijd de pan van het apparaat en schuif.Deze niet, anders kuren krassen in het glas ontstaan.
• Zand of andere schurende materialen können de glasplaat beschadigen.
• Stoot nicht met een steelpan gegen de rand van het glas.
• Zet geen lege steelpannen op de kookplaat en LASTZe hier nicht op staan.
• Schakel als het oppervlak is gebarsten het apparaatuit om een elektrische schok te voorkomen.
• Houd rekening met een korte opwarmtijd bij gebruik van het apparaat op een hoog vermogensniveau. Blijf na het instellen van een kookzone op een hoger vermogensniveau alsijd in de buurt.
• Het apparaat voldoet aan de elektromagnetische veiligheidsnormen.
• Houd bij gebruik van de inductiekookplaat magnetische objecten (creditcards, diskettes, horloges, enz.)uit de buurt van het apparaat. Wij raden dragers van pacemakers of andere elektrische implantaten aan eerst hun arts te raadplegen.
• Laat om gevaarlijke situatuies te voorkomen een beschadigd netsnoer uitsluitend door de fabrikant, zichn servicecentrum of vergelijkbaar gekwalificeerde Personen verrangen.
  Waarschuwing: Risico van vergiftiging door verbrandingsgassen.

Gebruik bij onvoldoende ventilatie de inductiekookplaat met geintegreerd afzuigssystemn Niet tegelijkkertijd met een kooktoestel dat gebruik maakt van de lucht in een ruimte. Kooktoestellen die gebruik makes van de lucht in een ruimte

(bijvoorbeeld apparaten die op gas, olie, hout of kolen werkken of andere apparaten zoals geisers en warmwaterapparaten) trekken de verbrandingslucht uit de ruimte en voeren de gassen via een afvoer maar buiten af. In combinatie met een inductiekookplaat met geintegreerd afzuigssystem wordt de lucht uit de keuken en de naastgelegen ruimten onttrokken. In geval van onvoldoende luchttoevoer ontstaat hierbij een vacuum. Giftige gassen uit de afvoer worden maar de leefruimte teruggezogen.

• Neem de lokale normen voor het afzuiigen van lucht in acht.
• Gebruik het apparaat Niet zonder het vetfilter.
  Zorg voor yoldoende ventilatie.
• Reinig het gehele apparaat minimaal eenmaal per maand.
  Gebeurt dit Niet, dan kan dit leiden tot brandgevaar.

VEILIGHEIDSINSTRUCTIES VOOR REINIGING EN ONDERHOUD

• Laat het apparaat Niet door kinderen reinigen of onderhouden, tenzij dit onder toezurecht gebeurt.
• Gebruik geen hagedrukreiniger of stoomreiniger om het apparaat te reinigen.
• Vervang defecte onderdelen uitsluitend door originele onderdelen. Alleen voor die onderdelen kan de fabrikant garanderen dat zij aan de veriligeidseisen voldoen.
• Het apparaat heeft scherpe randen, dus pas op bij het reinigen en het uityoeren van onderhoudswerkzaamheden.
• Ontkoppel voordat u enige werkzaamheden of onderhoud hieraan.gaat uitvoeren altijd het apparaat van de netvoeding.

Opmerking:

Bij gebruik van een kookpot van inferieure kwaliteit of een inductie-adapterplaat voor Niet-magnetische pannen komt de garantie te verrallen. In dit geval stelt de fabrikant zich Niet aansprakelijk voor enige aan de kookplaat en/of de omgeving toegebrachte schade.

MILIEUVRIENDELIJK AFVOEREN

Opmerking:

Recyclen - WEEE
- Voer het verpakkingsmaterial op een milieuvriendelijk manier af.
- Dit apparaat is gelabeld volgens Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). De richtlijn bepaalt het kader voor het returnerenen en recyclen van gebruekte apparaten zoals dit binnen de gehele EU van toepassing is.

3 Beschrijving

BEOOGD GEBRUIK

Het apparaat is bedoeld voor het bereiden van voedsel en voor luchtbehandeling met betrekking tot kookdampen. Gebruik het apparaat Niet voor andere doeleinden dan beschreven in dit document.

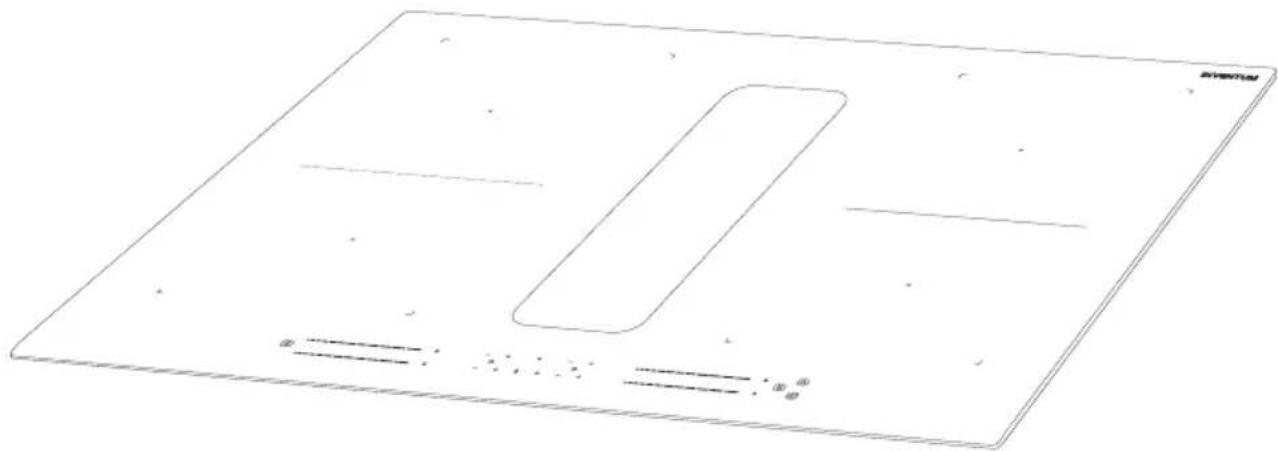

INDUCTIEKOOKPLAAT MET GEINTEGREERDE AFZUIGKAP

(Figuur 1)

A Kookzone
B Flexible zone - rechts
C Bedieningspaneel van de inductiekookplaat en afzuigkap

D Geintegreerde afzuigkap
E Flexibele zone - links

BEDIENINGSPANEEL

(Figuur 2)

A Schuifknop
B Boostknop
C Bedrijs- en timerindicator
D Timerregelaars
E Automatische synchronisatieknop voor de afzuigkap
F Bedrijfsindicator

G Flexibele zoneknop
H Kinderslotknop
I Aan/uit-knop
J Boostknop
K Knop voor handmatige regeling van de afzuigkap

Onderdeel Functie
Schuifknop Het vermogensniveau verhogen of verlagen.
Boostknop De boostfunctie activeren.
Bedrijfs- en timerindicator Het ingestelde vermogensniveau	u of de ingesteldearendweergeven.
Timerregelaars + en - De kooktimer instellen.
Automatische synchronisatieknop voor de afzuigkap	De automatische synchronisatie van de afzuigkapinschakelen.
Bedrijfsindicator De snugheid van het afzuigkap weergeven.
Flexible zoneknop De twee kookzones tot een große koo	zone aan elkaarkoppelen.
Kinderslotknop Het bedieningspaneel vergrendelen of ontgrendelen.
Aan/uit-knop Het apparaat starten of stoppen.
Boostknop De boostfunctie van de afzuigkap inschakelen.
Knop voor handmatige regeling van de afzuigkap De afzuiiging inschakelen en de snelheid hiervan instellen.

WERKINGSPRINCIPLE VAN DE AFZUIGKAP

Het afzigonderdeel van het apparaat is bedoeld voor luchtbehandeling met betrekking tot kookdampen. Het apparaat kan op twee verschillende manieren worden geinstalleerd.

Afzuiiging

De kookdampen worden maar buiten afgezogen.

Waarschuwing:

Sluit een pijp nooit aan op een kanaal dat gas of andere brandstoffen bevat.

Recirculatie

De kookdampen worden door koolstoffilters, longlife koolstoff filters of een plasmafilter geleid. Het filter zuivert de dampen en voert deze terug maar de keuken.

Een goede uitsroom van de lucht is vereist.

Aanvullende informatatie

Opmerking:

In Nederland mogen neue huizen nicht meer maar buiten ventileren.

Recirculatie vereist gebruik van koolstoffilters, longlife koolstoff filters of een plasmafilter. Ga voor meer informatie over de verschillen tussen standardkoolstoffilters, longlife koolstoff filters en plasmafilters aan de website www.inventum.eu.

Let op:

Vervang longlife koolstoffilters iedere vijf一年多 ago.

Let op:

Vervang standardkoolstoffilters iedere zes maanden.

Let op:

Een plasmafilter is nicht inbegren. Deze moet worden besteld.

VEILIGHEIDSVOORZIENINGEN

Pandetectiefunctie

Met de pandetectiefunctie werkkt het apparaat Niet bij gebruik van een ongeschikte pan of als het apparaat geen pan op een kookzone detecteert. De bedrijfsindicator toont U en het vermogensniveau kan Niet worden verhoogd.

Restwarmte-indicatie

De kookzones blijven na het uitschakelen van het apparaat heet. Het aanraken van een hunhote kookzone kan letseveroorzaken. De bedrijfsindicatie toont H/h om aan te geven dat de kookzone heet is. Als de kookzone is afgekoeld,geeft de bedrijfsindicatie Niet longer H/h wee.

4 Aanvullende informatatie

EISEN VOOR PANNEN

Opmerking:

Paffen die erder op een ander apparaat zijn gebruikt (bijvoorbeeld een gastroestel), zichn nicht meer geschikt voor een inductie-apparaat.

(Figuur 3)

• Gebruik pannen met eenDICke envlakke bodem. De diameter van de pan moet gelijk zijn aan de diameter van de kookzone.
• Gebruik pannen van metaal, geëmailleerd metaal, gietijzer of roestvrij staal. Deze pannen leveren het beste resultaat op.
• Volg de instructies van de fabrikant van de pan om te bepalen of de pan geschikt is voor een inductie-apparaat.
• Pannen van metaal of aluminium pannen met een koperen bodem{kunnen vlekken op de glasplaat veroorzaken. Verwijder eventuele vlekken onmiddelijk na gebruik van het apparaat.
• Gebruik een magneet om te controleren of een pan geschikt is voor een inductie-apparaat. De pan is geschikt als de magneet aan de bodem van de pan blijft zitten.
• Plaats de pan in het midden van de kookzone.
• Sommige pannen können tijdens gebruik geluid produceren. De geluiden worden veroorzaakt door de vom van de pan. Dit heeft geen invloed op de werkung ofeiligheid van het apparaat.
  Schuif nooit pannen over het apparaat en til de pannen op om te voorkomen dat krassen in het glas ontstaan.

MOGELIJKE SYMBOLEN OP DE DISPLAY

Indicator op de display	Gebruik
U	Foutmelding. Plaats een geschikte pan op de actieve kookzone of schakel de kookzone UIT.
	Er isiets op de regeling geplaatst of het kookgerei is ongeschikt of teklein.
H/h Restwarmte-indicator: de kookzone is nog te heet om aan te raken.
Lo Het kinderslot is ingeschakeld.
-- De inductiekokplaat staat op stand-by.
EF Een storing is opgetreden. Controller de indicator, zich paragraaf Storingscodes.
88 Het ingestelde vermogen van de kookzone of de timer.

VERMOGENSINVEAUS VOOR KOKEN

Opmerking:

De waarden zijn indicatief.

Vermogens niveau	Gebruik
0 De kookzone is uitgeschakeld.
1-2 Zachtjes sudderen en langzaam verwarmen.
3-5 Verwarmen en snel aan het sudderen brengen.
6-11 Gemiddeld koken.
12-14 Koken	en bakken.
15/p Dichtschriften, roerbakken en aan de kook brengen.

5 Bediening

Het apparaat is voorzien van elektronische sensoren die worden geactiveerd als u de toetsen op het bedieningspaneel indrukt. Het apparaat geeft een geluid als een bedieningstoets worden aangeraakt.

Voorzichtig:

Gebruik uitsluitend pannen die geschikt zijn voor een inductie-apparaat. Zie paragraf Eisen voor pannen.

VOORBEREIDING VOOR BEDIENING

1. Reinig het apparaat voordat u het gaat gebruiken met een vochtige doeck.

BEGINNEN MET KOKEN

1. Druk op de aan/uit-knop om het apparaat te starten. De individuten tonen " -".

Opmerking:

Als u nicht binnen 20 seconden een kookzone inschakelt, worden het apparaat automatischuitgeschakeld.

1. Zet een pan op de kookzone die u wil gebruiken.
2. Beweeg de schuifknop om het vermogensniveau te verhogen en te verlagen. De bedrijfsindicator toont het ingestelde vermogensniveau.

Opmerking:

Na het inschakelen van een kookzone gaat de afzuigkap automatisch maar de automatische synchronisatiefunctie en verschijnt A op de display.

Opmerking:

U kunt het vermogensniveau op ieder moment tijdens het koken wijzigen.

DE AFZUIGKAP GEBRUIKEN

De afzuiigkap worden op automatische synchronisatie gezet, maar kan ook handmatig worden geregeld.

Opmerking: Gebruik van groot kookgerei kan optimale werking van de afzuigkap verhinderen. Verbeter de afzuigkracht door het deksel in een hoek op het kookgerei te leggen.

Opmerking: Aanbevolen worden om de afzuiigkap eenaar minuten voordat u gaat koken te starten en pas eenaar minuten nadat u gereed bent met kokenuit te schakelen.

De afzuigkap op automatische synchronisatie instellen

Als de afzuigkap op automatische synchronisatie is ingesteld, synchroniseert deze zichn snelheid met het betreffende vermogensniveau van de kookzone. Afhankelijk van hoeveel kookzones in gebruik zichn en op welk vermogensniveau deze zichn ingesteld, za de afzuigkap de snelheid automatisch verhogen of verlagen.

1. Zorg dat het apparaat is ingeschakeld.

2. Beweeg de schuifknop om het vermogensniveau van de kookzone in te stellen.

3. Druk op de automatische synchronisatieknop. De display toont "A".

4. De afzigkap schakelt in op een vermogensniveau dat bij het vermogensniveau van de kookzone past.

Opmerking:

De afzigkap worden twee minutes na het uitschakelen van het apparaatuitgeschakeld.

De afzigkap vanuit automatische synchronisatie op handmatige regeling instellen

1. Controller of het apparaat is ingeschakeld en minimaal een kookzone actief is.
2. Dru op de knop voor handmatige regeling van de afzuigkap om deze te activeren. De display toont de ingestelde snugheid "1".
3. Druk kort op de knop voor handmatige regeling van de afzuikgkap om de snugheid te verhogen. De instelleningen: 0 - 1 - 2 - 3 - 0.

Opmerking: Druk als u terug wil maar automatische synchronisatie op de automatische synchronisatieknop.

Het boostniveau van de afzuigkap instellen

Op het boostniveau werkt de afzuigkap met maximumvermögen.

1. Zorg dat het apparaat is ingeschakeld.
2. Druk op de boostknop om maar het boostniveau te schakelen. De display toont "b"

Opmerking:

Druk om het boostniveau tebeeindigen of de snelheid te wijzigen op de knop voor handmatige regeling van de afzuigkap.

Opmerking:

De boostfunctie werkdt gedurende 5 minuten. Na 5 minuten keert de snelheid aan de oorspronkelijke instelling terug.

De afzuiqkap stoppen

De afzigkap kan op verschillende manieren worden gestopt. Kies een van de onderstaande opties.

1. Druk op de knop voor handmatige regeling van de afzuiigkap en houd deze 3 seconden ingedrukt om de afzuiigkap uit te schakelen of zet de instelling met de knop op "0".
2. Druk als de afzugkap op automatische synchronisatie is ingesteld op de automatische synchronisatieknop om de functie af te sluiten. De instelling staat nu op "0".
3. Druk op de aan/uit-knop.

De automatische uitschakelfunctie van de afzuigkap toepassen

Als u na het koken de kookplaat heeft uitgeschakeld,kest u met de automatische uitschakelfunctie de afzuigkap langer latent doorwerken om de lusth in de keulen te verversen.

1. Druk als het apparaat uit is op de aan/uit-knop. Druk binnen 10 seconden op de automatische synchronisatieknop en houd deze 5 seconden ingedrukt. De indicator linksvoor geeft t5 waar en de indicator rechtsvoor toont 0.
2. Druk op de kinderslotknop om de uitsteltijd te wijzigen. De standardtijd is 0.
3. Druk op de aan/uit-knop om de uitschakeltijd te bevestigen.

De automatische uitschakelfunctie kan op de onderstaandeijden worden ingesteld: 0 min., 1 min., 2 min., 5 min., 10 min. of 20 min.

DE BOOSTFUNCTIE GEBRUIKEN

De boostfunctie levert extra vermogen aan een kookzone en kan voor maximaal twee kookzones tegelijk worden ingeschakeld.

Opmerking:

De boostfunctie kan in iedere kookzone worden ingesteld.

Bij gelebruik van de boostfunctie worden het maximaal beschikbare vermogenussen twee paarsgewijs werkende kookzones verdend. Dit betekent dat beiden kookzones links eenaar vormen en de twee kookzones rechts ook.

Kies als de boostfunctie op de kookzone linksvoor is ingesteld en u de boostfunctie voor een andere kookzone wil instellen een kookzone aan de rechterkant.

Als de boostfunctie voor een kookzone links is ingesteld, kan de andere kookzone aan de linkerkant Niet worden ingesteld. Wacht met het instellen van de andere kookzone aan de linkerkant tot het vermogensniveau kan worden verlaagd.

De boostfunctie starten

1. Druk op de boostknop B van de kookzone die u wil gebruiken om het maximumvermogensniveau in te stellen. De bedrijfsindicator toont het met knipperende lampjes aangegeven rechtshoekeige selectiekaxe.

Opmerking: De boostfunctie werkt gedurende 10 minuten. Na 10 minuten keert het vermogensniveau aan de oorspronkelijke instelling terug. Terwijl de flexibele zone actief is, duurt de boost 5 minuten.

Opmerking: Als de oorspronkelijke instelling 0 is, keert de boostfunctie maar 15 terug.

De boostfunctie stoppen

1. Beweeg de schuifknop van de kookzone waar voor u de boostfunctie wil uitschakelen. De bedrijfsindicator toont het ingestelde vermogensniveau.

DE FLEXIBELE ZONES GEBRUIKEN

Een flexibele zone kan als eén enkele grote zone of als tweeAPE zones worden gebruikt. Het apparaat heeft twee flexibele zones, eén links en eén rechts.

Opmerking:

Om een gelijkmatige verdeling van de warmte en detectie van de pan te verzekeren,要去 het kookgerei correct worden geplaatst:

• Plaats kookgerei kleiner dan 21 cm aan de voorkant of de achterkant van de flexible zone, nicht in het midden.
• Groter kookgerei sunt u op een willekeurige plaats binnen de flexibele zoneplaatsen.

De flexibele zone inschakelen

1. Zorg dat het apparaat is ingeschakeld.
2. Druk op de flexibele zoneknop. De kookzones voor en awhile worden ingeschakeld en de regelaars voor beiden kookzones werken tegelijkertijd.

Een flexible zone uitschakelen

1. Dru op de flexibele zoneknop. De regelaars voor beiden kookzones worden van elkaar losgekoppeld en hunnen apart worden ingesteld.
2. Beweeg de bij de flexible zone behorende schuifknop om het vermogensniveau in te stellen op "0". De flexible zone worden nu na 3 seconden uitgeschakeld.
3. Druk op de aan/uit-knop.

HET KOKEN BEEINDIGEN

1. Beweeg de schuifknop om het vermogensniveau te verlagen tot de display toont "0".
2. Druk op de aan/uit-knop om het apparaat uit te schakelen. Opmerking: de afzuigunit worden ook uitgeschakeld.

Opmerking:

Als de afzuigkap op automatische synchronisatie is ingesteld, blijdtestructionen longer doorwerken en wordtervoigens uitgeschakeld.

Opmerking:

De bedrijfsindicator toont "H/h" om aan te Geven dat de kookzone nog heet is.

HET APPARAAT VERGRENDELEN EN ONTGRENDELEN

Het kinderslot kan worden ingeschakeld om onbedoeld gebruik te voorkomen, bijvoorbeeld kinderen die de kookzones per ongeluk inschakelen.

Opmerking:

Als het kinderslot is ingeschakeld, zich alle regelaars uitgeschakeld behalve de aan/uit-knop. U kunt het apparaat in een noodsvituatie alttijd met de aan/uit-knop uitschakelen, maar u要去 het apparaat dan wel de volgende keer dat u het gaat gebruiken ontgrendelen.

Het apparatus vergrendelen

1. Zorg dat het apparaat is ingeschakeld.
2. Druk op kinderslotknop en houd deze 3 seconden ingedrukt. De bedrijfsindicator toont 'Lo' als het apparaat is vergrendeld.

Het apparatus ontgrendelen

1. Druk de kinderslotknop een pau seconden in. De bedrijfsindicator toont - of de huidige instelling als het apparatus is ontgrendeld.

DE KOOKTIMER GEBRUIKEN

Opmerking:

U kurz de timer voor een of meer kookzones instellen op automatisch uitschakelen als dearend is verstreken.

De timer van iedere kookzone kan onafhankelijk worden ingesteld en weergegeven.

Opmerking:

De kookzone schakelt automatisch uit als de timer is afgelopen.

Opmerking:

Beweeg verwijl de kooktimer is ingeschakeld de schuifknop eenmaal om het huidige vermogensniveau te zien. Terwijl het vermogensniveau worden weergegeven,kest u dit indien nodig met de schuifknop wijzigen.

De kooktimer starten

1. Beweeg de schuifknop om het vermogensniveau van een kookzone in te stellen.

2. Stel de tijd met de betreffende timerregelaars ^+ en - in.

3. Door eenmaal op de knop + of - te drukken, worden deijd met 1 minuut verlngd of verkort.

4. Door de knop + of - in te drukken en ingedrukt te houden, worden deijd met 10 minuten verlngd of verkort.

5. Als de kooktimer is ingesteld, begint hij direct af te tellen. De timerdisplay toont de resterendeijd.

6. Als de kooktimer afloodt, toont de timerdisplay "0:00" en klinkt een geluidssignaal. De kookzone worden automatisch uitgeschakeld.
7. Herhaal de procedure voor andere kookzones.

De kooktimer stoppen

1. Druk de knoppen + en - tegelijkkertijd 1 seconde in om de kooktimer uit te schakelen of dearend te verlagen tot "0:00" met behulp van de knop -.

POWER MANAGEMENT

Zorg dat het apparaat volgens de apart geleverde installmentiehandleiding worden geplaatst en aangesloten.
- Het is möglich een maximumenergieeverbruiksniveau voor de inductiekookplaat in te stellen, waar bij door uuit maximaal 5 verzillende vermogensniveauaus kunt kiezen.

MAXIMUMVERMOGEN

Afhankelijk van de elektrische aansluiting en het power management heeft het apparaat een maximumvermögen van:

Vermogen Display
7.400 W PO 74 00
5.800 W PO 58 00
4.500 W PO 45 00
3.500 W PO 35 00
2.800 W PO 28 00

Als het power management worden ingesteld, za de eerste kookzone die u inschakelt prioriteit krijgen. Als het resterende vermogen onvoldoende is om het door u gewenste niveau voor de volgende kookzones te bereiken, worden dit standard op het maximumniveau dat met het resterende vermogen kan worden bereikt ingesteld. Als het huidige resterende vermogen 0 is, geeft de bedrijfsindicator Lt aan. Als umeer kookzones wilt inschakelen,要去 u het vermogensniveau van andere actieve kookzones verlagen.

HET POWER MANAGEMENT INSTELLEN

Gebruik de power management functie voor het instellen van het totale maximumvermogen van het apparaat.

Opmerking:

Het apparaat wordt standard op 7,4 kW ingesteld. De mogelijke instellenen zijn: 2,8, 3,5, 4,5, 5,8 of 7,4 kW.

1. Schakel het apparaat Niet in. Activeer het kinderslot in de uit-status.
2. Houd de Boostknop linksachter 3 seconden ingedrukt. De zoemer klinkt.

3. Houd de Boostknop linksvoor 3 seconden ingedrukt. De zoemer klinkt en de huidige waarde verschijnt.

4. De letters PO verschijnen in de bedrijfsindicator van de kookzone linksachter.

5. De cijfers 74 verschijnen in de bedrijfsindicator van de kookzone linksvoor.

6. De cijfers 00 verschijnen in de bedrijfsindicator van de kookzone rechtsvoor.

7. Zet de waarde met behulp van de kinderslotknop op de correcte instelling.

8. Druk op de aan/uit-knop om de instelling te bevestigen.

De kookplaat wordenuitgeschakeld.

DE BEDRIJFSFUNCTIE VAN DE AFZUIGKAP INSTellen

De standardfundctie van het apparaat is de luchtafzuiigfunctie. Voer voor het selecteren van de luchtrecirculatiefunctie de volgende stappenuit:

1. Controller of de voeding van het apparaat is uitgeschakeld.

2. Druk op de kinderslotknop en houd deze 3 seconden ingedrukt. De letters Lo verschijnen in de bedrijfsindicator als het apparatus is geblokkeerd.

3. Dru op de automatische synchronisatieknop en houd deze 3 seconden ingedrukt. De zoemer klinkt.

4. De letters OU verschijnen in de bedrijfsindicator van het apparaat in de luchtafzuigfunctie staat.

5. De tekens IN1 verschijnen in de bedrijfsindicator als het apparaat in de luchtrecirculatiefunctie staat.

6. De tekens IN2 verschijnen in de bedrijfsindicator als het apparaat in de luchtrecirculatiefunctie staat.

7. Druk op de kinderslotknop om de bedrijfsfunctie te wijzigen.

8. Druk op de aan/uit-knop om de bedrijfsfunctie in te instellen. Het apparaat worden ingeschakeld.

6 De inductiekookplaat reinigen en onderhoden

DAGELIJKSE REINIGING

Waarschuwing:

Controller voordat u het apparaat gaat reinigen of alle kookzones zich afgekoeld.

Waarschuwing:

Reinig als u suiker morst het apparaat onmiddelijk om inbranden van het oppervlak te voorkomen. Pas op, de kookzones können heetijken.

Voorzichtig:

Gebruik geen schurende reinigingsmiddelen, spuitbussen, schuursponsjes of scherpe objecten.

1. Vergrendel het apparaat.
2. Verwijder gemorst voedsel. Gebruik hiervoor een vochtige doek en een mild reinigingsmiddel.
3. Reinig het apparaat dagelijks. Gebruik hiervoor een vochtige doek en een mild reinigingsmiddel.
4. Droog het apparaat. Gebruik hiervoor papieren handdoeken of een droge theedoek.
5. Reinig in geval van ernstige verruiling het apparaat met een special voor een inductie-apparaat geschikt reinigingsmiddel.
6. Als op de bedieningselementen worden gemorst, kan het apparaat een pieptoon geben en zichzelf uitschakelen. Neem wat is gemorst met een natte doek op en kaak het gebied droog voordat u het apparaat wee inschakelt.

7 De afzuigkap reinigen en onderhoden

HET ROOSTER EN VETFILTER REINIGEN

Het vetfilter filtr het vet uit de kookdampen. Om te zorgen dat het vetfilter goed blijf werkken, moet u het regelmatig reinigen.

• Gebruik het apparaat nooit als het vetfilter Niet is geplaatst.
• Reinig het vetfilter regelmatig. Aanbevolen worden om het vetfilterijdere 7 dagen te reinigen.
• Werk Niet met open vuur in de buurt van het apparaat (bijv. flamberen).

Waarschuwing:

Brandgevaar.

Vetdeeltjes in het vetfilter konnen vlam vatten.

(Figuur 4)

1. Verwijder het rooster.
2. Neem het vetfilteruit het apparaat.

Opmerking:

Vet kan zich op de bodem van het vetfilter verzamelen. Zorg dat u het vetfilter horizontaal houdt, om te voorkomen dat verzameld vet UIT het filter loopt.

1. Reinig het rooster en vetfilter door deze in heet sop te weken.

a. Reinig het rooster en vetfilter met een borstel.
b. Gebruik geen bijtende, zure of basische reinigingsproducten.
c. Gebruik indien nodig een special vetoplosmiddel.

1. Spoel het rooster en vetfilter grondig af.
2. Laat het vetfilter leeglopen.
3. Droog de onderdelen. Gebruik hiervoor een droge theedoek.
4. Reinig indien nodig het vetfilter in de vaatwasser bij een maximumtemperatuur van 70^

Opmerking:

Het vetfilter kan na het reinigen verkleuren. Dit is normala.

DE LONGLIFE KOOLSTOFFFILTERS REINIGEN EN VERVANGEN

Reinig de longlife koolstoffilters regelmatig voor blijvende goede werkking van de filters. Als het bedieningspaneel "FC"weergeeft, betekent dit dat het longlife koolstofffilter moet worden verrangen.

Opmerking:

Deze procedure geldt uitsluitend als u de longlife koolstoffilters in uw apparaat hebt geplaatst.

Opmerking:

Aanbevolen wird om het automatisch afsluiten van de afzuigkap op 10 minutes in te stellen. Op deze manier können de koolstoffilters herstellen. Zie paragraaf De automatische uitschakelfunctie van de afzuigkap toepassen.

(Figuur 5)

De longlife koolstoffilters reinigen

1. Verwijder het rooster en het vetfilter.
2. Verwijder de koolstoffilters en reinig ze volgens een van de onderstaande opties: a of b.

a. Plaats de koolstoffilters in de vaatwasser, voeg vaatwasmiddel toe en voer een standardprogramma (1,5 tot 3aar)uit om te reinigen.
b. Week de koolstoffilters gedurende 1 of 2 uur in heet water (60 - 80^) voeg vaatwasmiddel aan het het water toe en spoel het koolstofffilter na het weken af met schoon water.

1. Maak de koolstoffilters volgens één van de onderstaande stappen droog voordat u ze in het apparaat terugplaatst.

De longlife koolstoffilters drogen

1. Droog de koolstoffilters volgens een van de onderstaande opties: a of b voordat u ze in het apparaat terugplaatst.

a. Plaats de gereinigde koolstoffilters in de oven en bak gedurende 3aar op 150^
b. Droog het filter gedurende 0,5eur met een warme fohn.

Opmerking:

Vervang de longlife koolstoffilters minimaal iedere 5aar.

Gebruik geen sterk basische of zware op olie gebaseerde reinigingsmiddelen, aangezien deze de koolstofffilters{kunnen beschadigen. Wij adviseren gebruik van vaatwasmiddelen van Finish, Ecover of Somat.

De temperatuur van het hete water mag Niet hoger zichn dan 80^ , onions anders de koolstoffilters beschadigd können raken.

Overschrijd zich een baktemperatuur van 200^ , waar anders anders de koolstoffilters beschadigd kannen raken.

Schuur de koolstoffilters Niet, aangezien dit de filters kan beschaden.

DE OPENING EN DE AFVOER REINIGEN

In geval van morsen, kan het nodig+zijn de opening te reinigen en leeg te lately lopen. Verwijder het rooster en vetfilter voordat u de opening gaat reinigen.

Waarschuwing:

Zorg voordat u de opening gaat reinigen dat het apparaat is afgekoeld en de restwarmte-indicator isuitgeschakeld.

(Figuur 6) (Figuur 7)

1. Plaats een bak onder eén van de rubberen dappen aan de onderzijde van het apparaat.
2. Trek de rubberen dop met een hand uit het apparaat en houd met de andere hand de bak vast om de vloeistof te soften weglopen, zie figuur 6.
3. Controller of de afvoeropening Niet is geblokkeerd en plaats de dop weer op+zijn plaats terug. Duw de dop stevig aan, zie figuur 7.
4. Herhaal stappen 1 t/m 3 bij de tweede rubberen dop.
5. Verwijder alle objcten die mogelijk van bovenaf in het apparaat zich gevallen en neem de binnenkant van het apparaat met sop en een vaatdoek af.
6. Droog de opening en planta het vetfilter en rooster terug. (Figuur 8)

DE VERZADIGINSINDICATOR RESETTEN

Het apparaat geeft voor bepaalde intervallen voor reiniging en verrangig, zoals het verrangen van de koolstoffilters, een alarm in de display.

1. Controller of het apparaat isuitgeschakeld.
2. Dru op de kinderslotknop en houd deze 3 seconden ingedrukt om waar de vergrendelingsfunctie te gaan.
3. Druk op de knop voor handmatige regeling van de afzuigkap en houd deze 3 seconden ingedrukt om de verzadigingsindicator te resetten. De bedrijsindicator toont "CL".

8 Probleemoplossing

ALGEMENE PROCEDURE VOOR PROBLEEMOPISSING

1. Probeer aan de hand van de tabel voor het oplossen van problemen en de storingscodes een oplossing voor het probleem te vinden.
2. Neem als u geen oplossing voor het probleem(Int) kunt vinden of de storingscode blijft terugkeren contact op met Inventum-servicedienst

PROBLEEMOPISSINGSTABEL

Probleem	Mogelijk oorzaak Mogelijk oplossing
De inductiekookplaat start nicht.	Er is geen netvoeding aanwezig.	• Controller of de stekker juist op het stopcontact is aangesloten. • Zorg dat de netvoeding is ingeschakeld.
	Het kinderslot is ingeschakeld.	Schakel het kinderslot uit. Zie paragraaf Het apparaat vergrendelen en ontgrendelen.
	Het bedieningspaneel is verruild of met een dun laagje water bedekt.	Reinig het apparaat. Zie paragraaf Dagelijkse reiniging.
De bedrijfsindicator op het bedieningspaneel van de inductiekookplaat toont U.	Er is geen pan op de kookzone aanwezig.	Zet een pan op de kookzone.
	De pan is teklein (< 14 cm) of nicht geschikt voor een inductie-apparaat.	Gebruik een pan die wel geschikt is voor een inductie-apparaat. Zie paragraaf Eisen voor pannen.
Probleem Mogelijkoorzaak Mogelijk oplossing
Een kookzone worden automatischuitgeschakeld. De bedrijsindicator op het bedieningspaneel van de inductiekookplaat toont H/h.	De limiet voor de kookitijd isbereikt. Zie paragraaf Automatischekootijdbegrenzer.	1. Start het apparaat. Zie paragraafBeginnen met koken.2. Selecteer een kookzone. Zieparagraaf Beginnen met koken.
	De aanraakknoppen zijn bedekt. Verwijder de blokkering.
	Er staat een lege pan op eenkookzone en de bodem is oververhit.	Verwijder de pan van de kookzone.
De bedrijsindicator op hetbedieningspaneel van de inductiekookplaat toont Lo.	Het kinderslot is ingeschakeld.	Schakel het kinderslot uit. Zieparagraaf Het apparaat vergrendelenen ontgrendelen.
De display op het bedieningspaneel van de afzuigkap toont FC.	De longlife koolstoffilters zichversleten.	1. Vervang de longlifekoolstoffilters. Zie paragraaf De longlife koolstoffilters reinigen envervangen.2. Reset het alarm. Zie paragraafDe verzadigingsindicatorresetten.
Sommige pannen makekrakendeof klinkende geluiden	Dit kan door de constructie van hetkookgerei worden veroorzaakt (lagenvan verschillende materialen trillenverschillend).	Dit is normalaal voor kookgerei enduutilniet op een foult. Zorg dat ugoed kookgerei dat geschikt is vooreen inductie-apparaat gebruikt.
Het apparaat geeft een laagzoemgeluid bij een hoge warmte-instelling.	Dit wordt veroorzaakt door de technologie van koken met inductie.	Dit is normalaal, maar het geluid moetminder worden of geheel verdwijnenals u het vermogensniveau verlaagt.
Geluid van de ventilator komt uithet apparaat.	In uw apparaat is een koelventilatoringeboutuwd om oververhitting vande elektronica te voorkomen.De ventilator kan zelfs na hetuitschaken van het apparaat nogblijven draaien.	Dit is normalaal en u hoeft nietste doen. Haal terwijl de ventilatordraait Niet de stekker uit dewandcontactdoos.
De afzuigwerking van de afzuigkapis afgenomen.	Het vetfilter is extreem vuil. Reinig het	vetfilter.
	Het koolstofffilter/longlife koolstofffilteris extreem vuil.	Vervang de standarddkoolstofffilters of reinig de longlife koolstoff filters. Zieparagraaf De longlife koolstoff filters reinigen envervangen.
	In de opening is een object of veilenwater aanwezig.	Verwijder het object en/of reinig deopening. Zie paragraaf De openingen de afvoer reinigen.
De afzuigkap blijdt doorwerken, zelfsals de kookzones zijn uitgeschakeld.	De automatische uitschakeltimer isingesteld.	Wacht tot de afzuigkap automatischuitschakelt. Zie paragraaf Deautomatische uitschakelfunctie vande afzuigkap toepassen.
Het glazen paneel is gekrast. Pannen	kunnen ruwe randenhebben of een ongeschikt schurendeinrigingsproduct of borstel isgebruikt.	Gebruik pannen met een vlakke,gladde bodem. Zie paragrafen Eisenvoor pannen en De afzuigkap reinigen en onderhoven.

STORINGSCODES

De storingscodes worden op de indicatoren op het bedieningspaneel weergegeven.

Storingscode Mogelijk oorzaak Mogelijk oplossing
EL / EH Een defect is opgetreden in de netvoeding.	Controler de spanning van de netvoeding.
C1 / C2 Het apparaat is oververhit. Laat het apparaat afkoelen voordat u	het waar opstart.
b3	De stroom van het afzuigkapaandrijfbord is abnormaal.	Druk op de aan/uit-knop om het apparaat opnieuw op te starten.
b7 De motor van de afzuigkapartiet Niet. Controller de afzuigkap en/of het	luchtkanaal op vreemde objeven en start de afzuigkap opnieuw op.
U	Er staat geen pan op het apparaat of de pan is te Klein of nicht geschikt voor een inductie-apparaat.	Plaats een pan of gebruik een pan die wel geschikt is voor een inductie-apparaat. Zie paragraaf Eisen voor pannen.
EF Meerdere functieknoppen	zijn tegelijkkertijd ingedrukt.	Reinig het bedieningspaneel en start het apparaat opnieuw op. Neem als de storing na het opnieuw opstarten aanwezig blijft contact op met Inventum-servicedienst.
Het apparaat of een kookzone hebts zichelf onverwacht uitgeschakeld, een toon klinkt en een storingscode worden weergegeven.	Een technisch defect. Noteer de storingscode,	haal de stekker van het apparaat uit het stopcontact en neem contact op met Inventum-servicedienst.

Onderdeel	Specificatie
Onafhankelijkke kooktimer Afzonderlijk voor alle zones
Pansensor Ja
Kookzone(s) en afzuigkap automatisch uitschakelen Ja
Restwarmte-indicatie Ja
Kinderslot Ja
Overloopdetectie Ja
Bescherming gegen verkeerde aansluiting	Ja
Automatische kooktijdbegrenzer	Ja
Boostfunctie (*)	4 kookzones / ja
Flexibele bridgezones	Ja, 2
Automatische synchronisatie van de afzuigkap en de kookplaat	Ja

(*) zowel op de inductiekookplaat als op de afzugkap van toepassing.

AFMETINGEN

Onderdeel Specificatie [mm]
Productafmetingen 800x520x230
Inbouwmaten 750x490
Dikte van de behuizing 61
Dikte van het glas 4
Afzuigunit - hoogte 165

TECHNISCHE SPECIFICATIONS VAN DE INDUCTIEKOOKPLAAT

Onderdeel Specificatie
Spanning [V] (nominaal) 230
Spanningsbereik [V] 220/240~ 380-415 V 3N~
Frequentie [Hz] 50/60
Vermogen [W] kookzones links (nominaal) 3700
Vermogen [W] kookzones rechts (nominaal) 3700
Energieverbruik in stand-by [W] 0,42
Aantal netsnoeren 1 (*)
Lengte van het netsnoer [cm] 150

(^*) het netsnoer worden zonder netstekker geleverd.

ELEKTRISCHE SPECIFICATIONS

Onderdeel	Specificatie
Power management 1-fase & 2-fase
Vermogensbeperkingsniveau [W] 7.400
Aansluiting vanuit de productie 2-fase
Voedingskabel (inbegren en bevestigd) [mm2]	5*2,5
Vermogensinstalling - kookplaat	15 + boost
Vermogensinstalling - afzuigsystem	3 + boost

KOOKZONES

Kookzone	Afmetingen [mm]	Vermogen [W]
Linksvoor 190 x 210	2.200 / 3.600
Linksachter	190 x 210	2.200 / 3.600
Flexible bridgezone - links	380 x 210	3.300 / 3.700
Rechtsvoor	190 x 210	2.200 / 3.600
Rechtsachter	190 x 210	2.200 / 3.600
Flexible bridgezone - rechts	380 x 210	3.300 / 3.700

ENERGIEVERBRUIK

Onderdeel Energieverbruik [Wh/kg] (*)
Inductiekookplaat 181
Kookzone/gebied (links) 179,6
Kookzone/gebied (rechts) 182,3

(*) berekend volgens de methode voor het meten van de prestatie (EN 60350-2)

TECHNISCHE SPECIFICATIONS VAN DE AFZUIGKAP

Energieverbruik	Symbool Waarde Eenheid
Jaarliks energieverbruik AECHood 11,9 kWh/a
Energie-efficiëntieklasse A++
Energie-efficiëntie-index EElhood 33,2
Vloeistofdynamica-efficiëntie FDEhood 31,7
Vloeistofdynamica-efficiëntieklasse A
Vetfilter
Vetfilterefficiëntie GFEhood 80,2 %
Efficiëntieklasse vetfilter C
Luchtstroomvolume (geleide afzüiging)
Maximumluchtstroom bij laagste instelling bij normala gebruik		235	m3/uur
Maximumluchtstroom bij hoogste instelling bij normala gebruik		579	m3/uur
Maximumluchtstroom bij boostinstelling bij normala gebruik		735	m3/uur
Geluid (geleide afzüiging)
Akoestische A-gewogen geluidsemmissies via de lucht bij de laagste instelling		47	dB
Akoestische A-gewogen geluidsemmissies via de lucht bij de hoogste instelling		62	dB
Akoestische A-gewogen geluidsemmissies via de lucht bij boostinstalling		68	dB
Luchtstroomvolume (recirculatie)
Maximumluchtstroom bij laagste instelling bij normala gebruik		202	m3/uur
Maximumluchtstroom bij hoogste instelling bij normala gebruik		498	m3/uur
Maximumluchtstroom bij boostinstalling bij normala gebruik		543	m3/uur
Geluid (recirculatie)
Akoestische A-gewogen geluidsemmissies via de lucht bij de laagste instelling		47	dB
Energieverbruik Symbool Waarde Eenheid
Akoestische A-gewogen geluidsemmissies via de lucht bij de hoogste instelling		64 dB
Akoestische A-gewogen geluidsemmissies via de lucht bij boostinstelling		66 dB
Geschikt voor externe ventilatie Ja
Geschikt voor recirculatie Ja
Aantal vetfilters 1
Aantal longlife koolstoffilters 2
Filter geschikt voor vaatwasser Ja
Vermogen van de motor 160 W
Aantal motoren 1
Afmetingen van de uitlaatpijp 89 x 222 mm

AUTOMATISCHE KOOKTIJDBEGRENZER

De automatische kooktijdbegrenzer is een veiligheidsfunctie voor uw apparaat. Deze schakelt het apparaat automatischuit als u het vergeet uit te schaken. De automatische uitschakeltijden voor verschillende vermogensniveauaus worden onderstaand weergegeven:

Inductiekookplaat
Vermogensniveau Automatische uitschakeltijd
1-3 480 minutes
4-6 360 minutes
7-9 240 minutes
10-12 120 minutes
13-15 90 minutes

Afzuigssystem
Vermogensniveau Automatische uitschakeltijd
1	480 minutes
2	240 minutes
3	120 minutes

10 Algemene service- en garantievoorwaarden

5aar Inventum garantie!

1. Op alle producten van Inventum krijg je als consument standard 5aar volledige fabrieksgarantie.

2. Binnen dezeperiode wordt een defect product of onderdeel dat de normale werking van het product of onderdeel onmogelijk maakt altd zonder kosten gerepareerd of, als reparatie nicht mogelijk is en/of het probleem Niet oplost, verrangen (door hetzelfde of een gelijkwaardig product). Inventum za dit beoordelen.

3. Om een claim onder de 5aar Inventum garantie in te dienen, moet u binnen twee maanden na het ontdekken van de fouf of het defect het product aan de winkel waar u dit hebft gekocht returneren of contact opnemen met de klantenservice van Inventum door middel van het formulier via 'https://www.inventum.eu/service'.

4. De garantieperiode gaat in op de datum van het originele aankoopbewijs van het product.
5. Om gebruik te konnen makeen van de garantie, moet u alkijd een kopie van het originele aankoopbewijs met het serviceverzoek meesturen en het originele aankoopbewijs aan de servicemonteur latent zien.
6. De 5aar garantie geldt uitsluitend bij normala huishoudelijk gebruik van producten van Inventum bennen Nederland.

Uitgesloten van garantie

1. De 5aar Inventum garantie geldt nicht in geval van normale slijtage, verbruiksartikelen, verkeerd gebruik, onvoldoende of incorrect onderhoud, incorrict en/of ondeskundige montage en installmente van het apparaat, door onbevoegde derden uitgevoerde reparations, zakelijk of commercieel gebruik, ontbrekend serienummer, door een externe oorzaak ontstane schade. Deze opsomming is Niet volledig.
2. B-keuze producten en produit die in een showroom ingebouwd zich geweest, vallen nicht onder de 5aar Inventum garantie. Alle optische schade, zoals deuken, krassen en lichte sporen van gebruik, vallen onder geen enkele vom van garantie.

Storingen van producten van Inventum rapporteren

1. Fouten of defecten bij producten van Inventum kuren worden gerapporteerd door gebruikmaking van het serviceverzoekformulier op de website https://www.inventum.eu/service'of via de verkoper van het product.
2. Een kopie van het originele aankoopbewijs moet bij het verzoek worden ingesloten.
3. De serviceafdeling van Inventum bepaalt op basis van het verzoek en het verkoopbewijs of het product worden gerepareerd of verrangen.

Van belang om te weten

Zonder voorafgaande mededeling gestuurde producten worden nicht geaccepteerd. Naar aanleiding van de mededeling za Inventum u latent weten of garantie van toepassing is en of u het product要去 returneren.
- Vervang of reparatie van een defect product of een onderdeel waarvan leidt Niet tot verlenging van de oorspronkelijke garantietermijn.
- Producten die voor verwanging of reparatie in aanmerking komen,要去en leeg en schoon zijn.

Breng voor een uitgebreide uitleg van de garantievoorwaarden en hiervan uitgesloten artikelen een bezoek aan de website van Inventum https://www.inventum.eu/algemene-voorwaarden

Deze algemene garantie- en servicevoorwaarden zijn van toepassing op producten van het merk Inventum die na 27 april 2022 zijn aangekocht en bedoeld�ij voor gebruik binnen Nederland.

Voor producten van Inventum die buiten Nederland maar wel binnen een lidstaat van de EU worden gezruikt, gelden de garantievoorwaarden van het desbeteffende land. Inventum biédt uitsluitend garantie en service door een witgoedmonteur in Nederland.

Als consument heeft urecht op een goed werkend product. Raakt het product sneler dan u mag verwachten defect? Dan betekent dit dat het product Niet aan de eisen voldoet. In dat geval biédt de wet u als koper een aantal rechtsmiddelen om u te beschermen. Deze wettelijkbe Bescherming worden nicht beinvloed door de bovenstaande door Inventum geboden commerciele garantie op producten van Inventum die binnen Nederland worden gezruikt.

Inventum Huishoudelijkke Apparaten B.V., Meander 901, 6825 MH Arnhem, Nederland.

Contents

Inventum Huishoudelijke Apparaten B.V., Meander 901, 6825 MH Arnhem, The Netherlands.

Inhaltsverzeichnis

Inventum Huishoudelijkke Apparaten B.V., Meander 901, 6825 MH Arnhem, Niederlande.

Table des matieres

Inventum Huishoudelijkke Apparaten B.V., Meander 901, 6825 MH Arnhem, Pays-Bas.

INVENTUM

IKA8045-verse 02/01.0125

Wijzigingen en drukfouten voorbehonden

Inventum Huishoudelijke

Apparaten B.V.

Postbus 5023

6802 EA Arnhem

www.inventum.eu
