GEBRUIKSAANWIJZING VMM201 Vonyx

NEDERLANDS Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt. Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik. - Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen. - Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos. - In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat. - Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten. - Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af. - Het apparaat is niet geschikt voor continu gebruik. - Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten. - Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker. - Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht. - Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact. - Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden. - Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer. - Sluit het apparaat nooit op een dimmer aan. - Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige. - Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep. - Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen. - Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen. - Apparaat nooit in vochtige ruimten en buiten gebruiken. - Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd. - Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden. - Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige. - Gebruik geen overmatige kracht bij het bedienen van het apparaat. - Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv. - Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd. - Bij een ongeval met dit product altijd eerst een des- kundige raadplegen alvorens opnieuw te gebruiken. - Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken. - Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken. - Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen. - Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen. - Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten! - In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen. Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen. OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt. Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.7 UITPAKKEN LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten. AANSLUITSPANNING Op het label aan de achterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

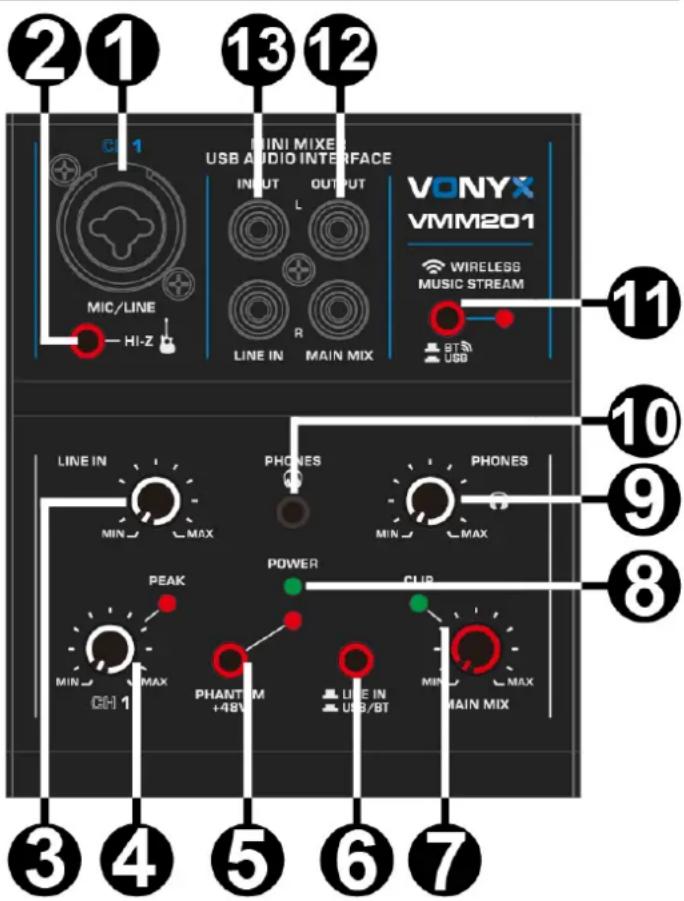

Combo-ingang voor mono signaal (XLR-microfoons of 1/4" lijningangen) of instrumenten zoals een elektrische gitaar.

Schakelaar om verschillende ingangsbronnen te kiezen. Indrukken om verbinding te maken met een audiobron met hoge impedantie. Bij uitstekende knop, wordt de XLR-microfoon of de ingang van een audioapparaat met lage impedantie geselecteerd.

3. LIJN INGANG VOLUMEREGELAAR

Draai om het volume van de RCA-lijningang (13) aan te passen.

4. CHANNEL 1 VOLUMEREGELAAR

Draai om het volume voor channel 1 (1) aan te passen. De led-indicator zal oplichten als het ingangssignaal te hoog is.

5. FANTOOMSCHAKELAAR

Gebruik om de fantoomvoeding op de XLR-connector te activeren (+48V fantoomvoeding).

6. INGANGSKANAAL SELECTIESCHAKELAAR

Verander het ingangssignaal tussen LINE IN en USB/BT.

7. HOOFDVOLUMEREGELING

Draaien om het volume van het MAIN-kanaal (12) en USB-kanaal (14) aan te passen. De led-indicator licht op als het ingangssignaal te hoog is.

Brandt als er spanning op de mixer wordt gezet.

9. VOLUMEREGELAAR HOOFDTELEFOON

Draaien om het volume van de hoofdtelefoonuitgang aan te passen.

10. UITGANG HOOFDTELEFOON

3.5mm stereo jackuitgang voor het aansluiten van een hoofdtelefoon.

11. BT/USB SELECTIESCHAKELAAR

Omschakelen tussen BT en USB-ingang.

12. STEREO RCA UITGANG (MAIN MIX)

Stereo RCA-uitgangsaansluitingen. Aansluiten op de ingang van een versterker of een recorder.

13. STEREO RCA LIJNINGANG

Stereo RCA-ingangen. Om verbinding te maken met de uitgang van een audiobron met lijnsignaal zoals een CD-speler, cassettedeck, enz.8 ACHTERPANEEL

14. USB 2.0 TERMINAL

Gebruik de meegeleverde USB 2.0-kabel om verbinding te maken met een computer. De computer levert stroom aan de mixer en er kunnen audiogegevens tussen de twee worden verzonden. Als alternatief kan de terminal worden gebruikt als een USB-stroomaansluiting (netvoeding of USB-power bank) om de mixer van stroom te voorzien. Uiteraard kan de terminal in dat geval niet óók worden gebruikt om gegevens over te dragen of op te nemen. Het gebruik van een externe voeding moet aan de volgende eisen voldoen: Uitgaande spanning: 4.8V tot 5.2V Uitgaande stroom: 0.5A of hoger

1. Activeer de BT-functie op uw apparaat (mobiele telefoon, tablet etc.) waarvan u muziek wilt

afspelen. Zie de gebruiksaanwijzing van dat apparaat.

2. Selecteer “VMM” op uw BT-apparaat en maak de verbinding.
