| Producttype | Inbouwoven |
| Merk | AMICA |
| Model | EBPX 945 600 SM |
| Afmetingen (B x H x D) | 59,5 x 59,5 x 57,5 cm |
| Nominale spanning | 230 V ~ 50 Hz |
| Nominaal vermogen | 3,5 kW |
| Bakfuncties | Ontdooien, Snelle verwarming, ECO, Grillen, Conventioneel, Deeg, Turbo grill, Super grill, Grill, Verlichting |
| Maximale temperatuur | 280 °C (bakken), 480 °C (pyrolyse) |
| Reiniging | Pyrolytisch (zelfreinigend bij hoge temperatuur) |
| Programmator | Elektronisch met LED-display |
| Timer | Ingebouwd met geluidssignaal |
| Temperatuursonde | Inbegrepen (voor nauwkeurig vlees bakken) |

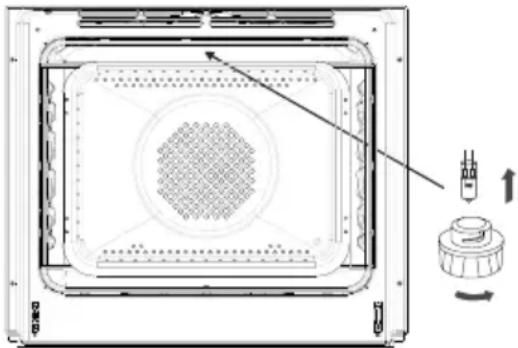

| Binnenverlichting | Halogeenlamp 25 W (G9) |
| Deurvergrendeling | Automatisch tijdens pyrolyse |
| Meegeleverde accessoires | Rooster, broodpan, draadrekken |
| Voedingstype | Eenfasig, geaard stopcontact |
| ECO-functie | Ja (geoptimaliseerde hetelucht) |
| Automatische uitschakeling | Ja (afhankelijk van geprogrammeerde temperatuur) |
| Weergegeven foutcode | E1 tot E6, Prob |
| Land van herkomst | Europese Unie (conform de normen) |
Veelgestelde vragen - EBPX 945 600 SM AMICA
Gebruikersvragen over EBPX 945 600 SM AMICA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Oven in PDF-formaat gratis! Vind uw handleiding EBPX 945 600 SM - AMICA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. EBPX 945 600 SM van het merk AMICA.

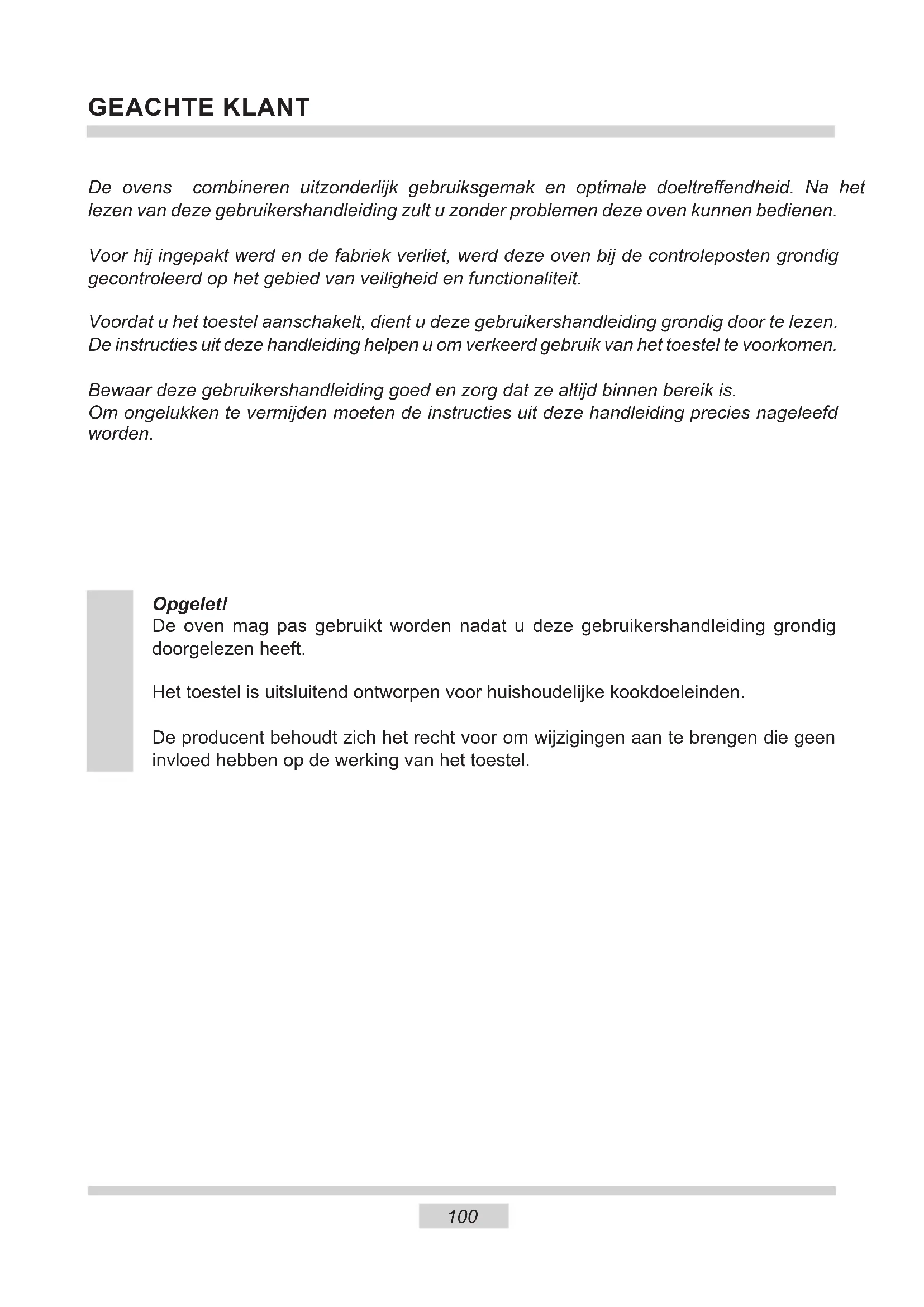

GEBRUIKSAANWIJZING EBPX 945 600 SM AMICA
De ovens combineren uitzonderlijk gebruiksgemak en optimale doeltreffendheid. Na het lezen van deze gebruikershandleiding zult u zonder problemen deze oven kunnen bedienen.
Voor hij ingepakt werd en de fabriek verliet, werd deze oven bij de controleposten grondig gecontroleerd op het gebied van veiligheid en functionaliteit.
Voordat u het toestel aanschakelt, dient u deze gebruikershandleiding grondig door te lezen. De instructies uit deze handleiding helpen u om verkeerd gebruik van het toestel te voorkomen.
Bewaar deze gebruikershandleiding goed en zorg dat ze altijd binnen bereik is.
Om ongelukken te vermijden moeten de instructies uit deze handleiding precies nageleefd worden.
Opgelet!
De oven mag pas gebruikt worden nadat u deze gebruikershandleiding grondig doorgelezen heeft.
Het toestel is uitsluitend ontworpen voor huishoudelijke kookdoeleinden.
De producent behoudt zich het recht voor om wijzigingen aan te brengen die geen invloed hebben op de werking van het toestel.
Attentie. Dit apparaat en de bereikbare onderdelen ervan worden tijdens het gebruik heet. Wees bijzonder voorzichtig bij het aanraken van de verwarmingselementen. Zorg dat kinderen die jonger zijn dan 8 jaar niet bij het apparaat kunnen komen, tenzij ze onder permanent toezicht staan.
Dit apparaat mag gebruikt worden door kinderen van 8 jaar en ouder en personen met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, als dit gebruik plaatsvindt onder toezicht of in overeenstemming met de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid. Zorg ervoor dat kinderen niet met het apparaat kunnen spelen. Kinderen mogen de kookplaat niet zonder toezicht schoonmaken of onderhoudswerkzaamheden verrichten.
Tijdens het gebruik wordt het toestel heet. Wees voorzichtig en raak de hete onderdelen in de oven niet aan.
Als dit apparaat gebruikt wordt, kunnen de bereikbare onderdelen heet worden. Laat geen kinderen bij de oven komen.
Attentie. Gebruik geen schurende schoonmaakmiddelen of scherpe metalen voorwerpen voor het schoonmaken van het glas van de deur, omdat deze krassen kunnen veroorzaken op het oppervlak. Dit kan leiden tot barsten van het glas.
Attentie. Om elektrocutie te vermijden dient u het toestel uit te schakelen vooraleer u het lampje vervangt.
Gebruik geen stoomreinigers voor het schoonmaken van het fornuis.
Gevaar voor verbranding! Bij het openen van de ovendeur kan hete stoom ontsnappen. Wees voorzichtig met het openen van de deur tijdens of na afloop van het koken. Buig u bij het openen niet over de deur. Vergeet niet dat stoom bij bepaalde temperaturen onzichtbaar kan zijn.
- Zorg ervoor dat er geen kleine keukentoestellen of hun kabels in direct contact komen met de hete oven, want de isolatie van deze toestellen is niet bestand tegen hoge temperaturen.
- Laat de oven niet achter zonder toezicht terwijl u kookt. Oliën en vetten kunnen ontvlammen als gevolg van oververhitting.
- Plaats geen schotels met een gewicht van meer dan 15 kg op de open deur van de oven.
- Gebruik geen schurende reinigingsmiddelen of scherpe metalen voorwerpen om de glazen deur te reinigen. Hierdoor kan het oppervlak gekrast raken, wat kan leiden tot barsten in het glas.
- Het is verboden om een oven met technische defecten te gebruiken. Defecten mogen enkel hersteld worden door een erkend technicus met gepaste kwalificaties.
- Bij problemen veroorzaakt door technische defecten, moet de oven van het stroomnet ontkoppeld worden.
- U moet steeds de regels en richtlijnen uit deze handleiding naleven. Het toestel mag niet bediend worden door personen die deze handleiding niet kennen.
- Het toestel is uitsluitend ontworpen voor kookdoeleinden. Elke andere toepassing (bv. voor het verwarmen van ruimtes) stemt niet overeen met de bestemming van het toestel en kan gevaar veroorzaken.
Door op verantwoorde wijze energie te gebruiken bespaart u niet alleen op de kosten van het huishouden, maar werkt u ook bewust mee aan de bescherming van het milieu. Laten we daarom ons steentje bijdragen aan energiebesparing! Dat kan op de volgende manier:
- Vermijd onnodig binnenkijken in de oven om het kookproces te controleren.
Open niet onnodig vaak de deur van de oven
-Gebruik de oven enkel voor grotere hoeveelheden.
Porties vlees tot 1 kg kunnen spaarzamer bereid worden in een pot op de kookplaat.
- Gebruik de restwarmte in de oven.
Schakel bij baktijden van meer dan 40 minu- ten de oven 10 minuten voor het einde van de bakbeurt uit.
Belangrijk! Hou rekening met de kortere baktijd bij het instellen van de programmator.
- Sluit de deur van de oven zorg-vuldig.
Er ontsnapt warmte via het vuil dat zich op de afdichtingen de deur van de oven bevindt. Verwijder dit vuil best onmiddellijk.
- Bouw de oven niet in de onmiddellijke nabijheid van koelkasten of diepvriezers.
Het energiegebruik van deze toestellen stijgt hierdoor onnodig.
Het toestel wordt door zijn verpakking beveiligd tegen beschadigingen tijdens het transport. Na het uitpakken van het toestel dient u de verpakkingselementen te recycleren op milieuvriende-
lijke wijze.
Alle materialen die gebruikt worden voor de verpakking zijn onschadelijk voor het milieu. Ze zijn 100% geschikt voor recyclage en zijn aangeduid met het gepaste symbool.
Opgelet! De verpakkingsmaterialen (zakjes uit polyethyleen, stukken piepschuim, enz.) moeten tijdens het uitpakken buiten het bereik van kinderen gehouden worden.
RECYCLAGEVANGEBRUIKTETO ESTELLEN
Op het einde van de gebruiksperiode mag dit product niet bij het gewone huisvuil geplaatst worden, maar moet afgegeven worden bij een verzamelpunt voor recyclage van elektrische en elektronische toestellen. Dit wordt aangegeven door het gepaste symbool op het product, in de gebruikershandleiding of op de verpakking.
De materialen die gebruikt zijn bij de productie van het toestel, zijn geschikt voor hergebruik volgens hun aanduiding. Dankzij dit hergebruik, de verwerking van materialen of andere vormen van hergebruik van afgedankte toestellen draagt u bij tot de bescherming van het milieu.
Informatie over het verzamelpunt voor gebruikte toestellen kunt u krijgen bij de gemeentediensten.

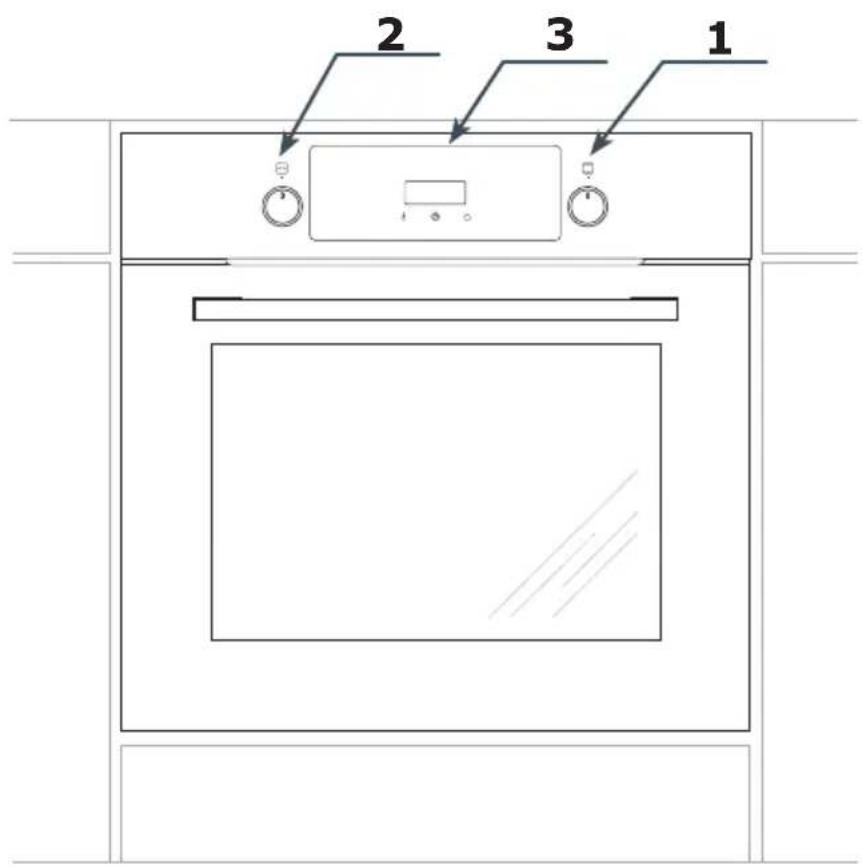

- Functiedraaiknop oven
- Draaiknop instellingen +/-
- Elektronische programmator
Uitrusting van het fornuis – overzicht:
Bakplaat voor gebak*

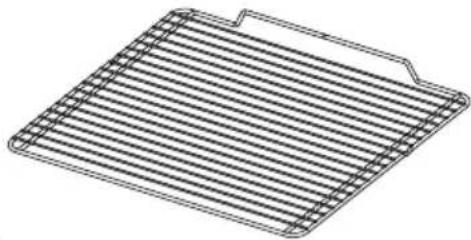

Grillrooster (droogrekje)
Bakplaat voor gebraad*
*Bepaalde modellen

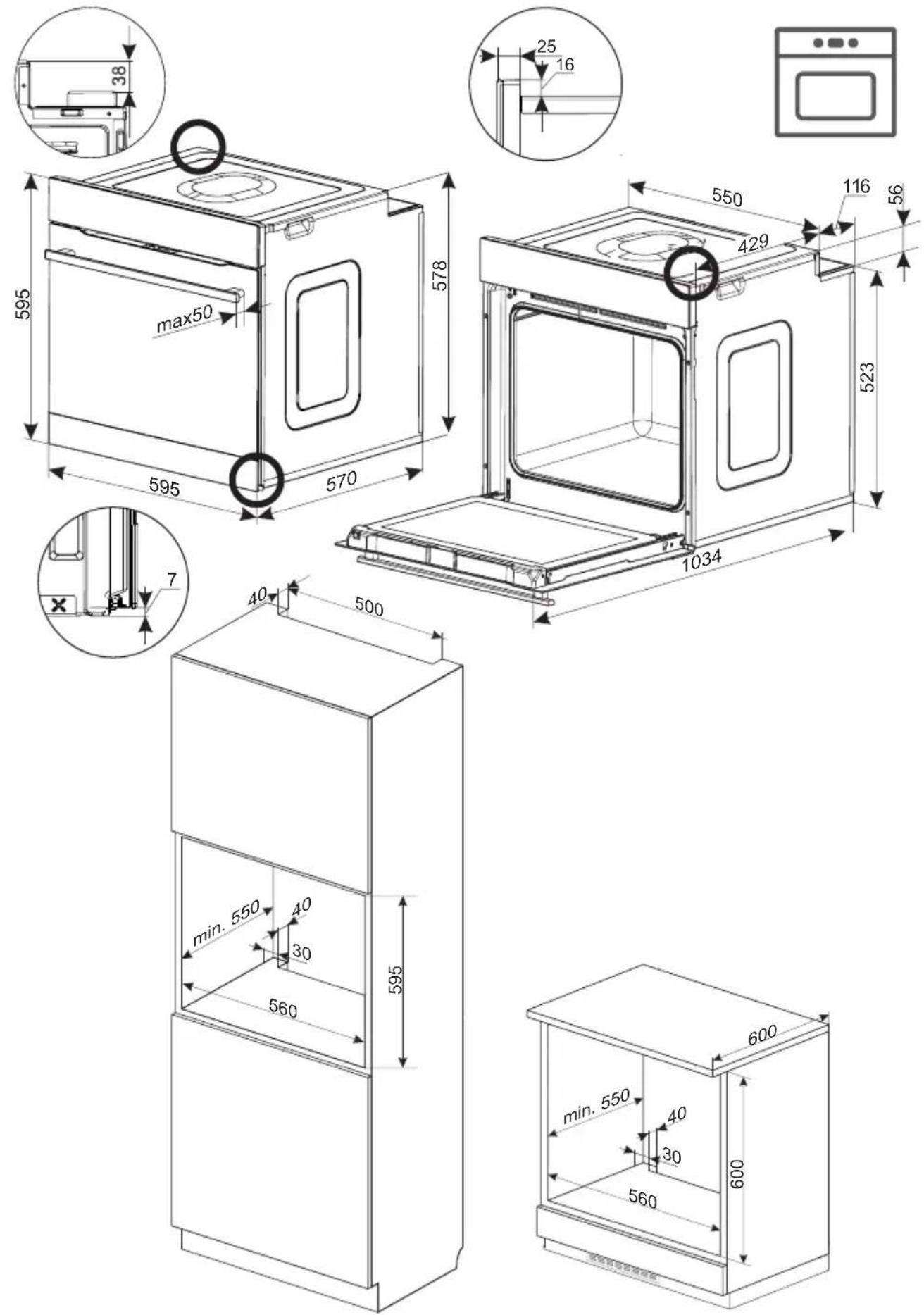

Montage van de oven
- De keukenruimte moet droog en goed verlucht zijn en een goed werkende ventilatie bezitten. De opstelling van de oven moet een vrije toegang tot alle bedieningselementen garanderen.
- De oven is ontworpen volgens klasse Y. De bekleding en de lijmen van de inbouwmeubelen moeten bestand zijn tegen een temperatuur van 100°C. Als deze voorwaarde niet vervuld is, kan het oppervlak vervormd raken of kan de bekleding losraken.
- Bereid de opening voor de oven voor in het meubel volgens de afmetingen die op de figuren aangeduid zijn
- Als het kastje een achterwand heeft moet er een opening in gemaakt worden voor de elektrische aansluiting.

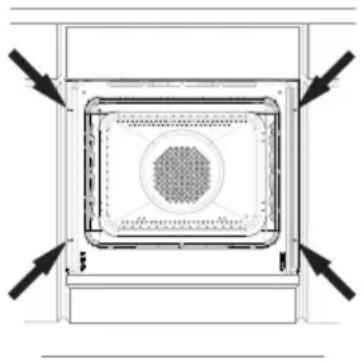

- Schuif de oven volledig in de opening en beveilig hem tegen uitschuiven met behulp van vier schroeven.
Aansluiting van de oven op de elektrische installatie
- De oven is in de fabriek aangepast aan voeding met eenfasige wisselstroom (230V 1N\~50Hz) en uitgerust met een aansluitleiding van 3 x 1,5 mm2 met een lengte van ongeveer 1,5 m en een stekker met aarding.
- Het stopcontact voor aansluiting op de elektrische installatie moet voorzien zijn van een aardingspin. Het stopcontact voor aansluiting op de elektrische installatie moet ook na het opstellen van de oven bereikbaar zijn voor de gebruiker.
- Voordat u de oven aansluit is, moet u controleren of:
- de zekering en de elektrische installatie bestand zijn tegen de belasting van de oven. Het circuit dat het stopcontact voedt, moet beveiligd zijn met een zekering van min. 16A.
- de elektrische installatie uitgerust is met een doeltreffend aardingssysteem dat voldoet aan de geldende normen en voorschriften.
Opgelet!
Om gevaarlijke situaties te vermijden moet een beschadigde aansluitleiding, die niet losgemaakt kan worden, vervangen worden bij de producent, bij een gespecialiseerde hersteldienst of door een gekwalificeerd persoon.
voor u de oven voor de eerste maal aanschakelt
- verwijder alle verpakkingsonderdelen, verwijder de onderhoudsmiddelen die in de fabriek aangebracht zijn, uit de kamer van de oven en van de kookplaat,
- neem de uitrusting uit de oven en reinig die in warm water met afwasmiddel,
- schakel de ventilatie in de ruimte aan of open een raam,
- warm de oven op (op een temp. van 250°C, ong. 30 min.), verwijder vuil en reinig hem grondig. Warm de kookvelden van de plaat ong. 4 minuten op zonder potten of pannen.
De draaiknoppen zijn "verborgen" in het bedieningspaneel, om een functie te kiezen gaat u als volgt tewerk:
- druk zachtjes de draaiknop in en laat hem weer los,
- stel de gewenste functie in. De aanduiding rond de draaiknop komt overeen met de opeenvolgende functies die door de oven uitgevoerd kunnen worden.
In ovens die zijn uitgerust met de elektronische programmeerfunctie, verschijnt na aansluiting op het lichtnet op het display de pulserende tijdsaanduiding „0:00”.
Stel de actuele tijd van de programmeerfunctie in. (Zie bediening van de programmeerfunctie) De oven werkt niet als u de actuele tijd niet instelt.
Belangrijk!
De elektronische programmeerfunctie is uitgerust met sensors die worden geactiveerd door met de vinger een gemerkt oppervlak aan te raken (tiptoetsen).
Elke aanraking van een sensor gaat gepaard met een geluidssignaal.
Houd de oppervlakte van de sensors schoon.
Belangrijk!
Was de binnenkant van de oven en- kel met warm water met een kleine hoeveelheid afwasmiddel.
De programmafunctie is uitgerust met een led-display en 3 knoppen (tiptoetsen).
Knop (Tiptoets) Beschrijving
Instelling temperatuur
Instelling klok
Kookwekker
Opgelet: Elk gebruik van een knop (tiptoets) gaat gepaard met een geluidssignaal. Het is niet mogelijk om de geluidsignalen uit te schakelen.
Betekenis van de symbolen op de display.
Symbool Beschrijving
Thermostaat
Kookwekker
Werkingsduur
Eindtijd werking
Pyrolyse
Kinderslot

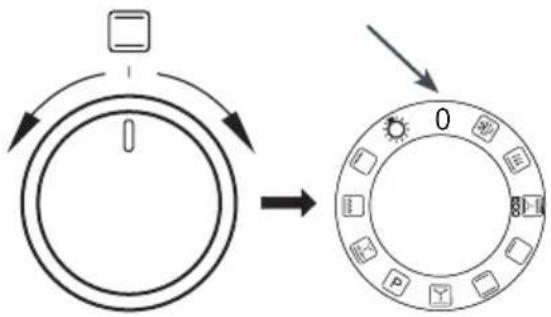

Functiedraaiknop oven
De oven kan worden verwarmd met behulp van het verwarmingselement onder, het verwarmingselement boven, het hetelucht-verwarmingselement of het verwarmingselement van de grill. U kiest de gewenste functie met behulp van de functiedraaiknop. Onderstaande afbeelding toont de functies (in de betreffende volgorde) die op de draai-knop staan:
Uitschakelpositie

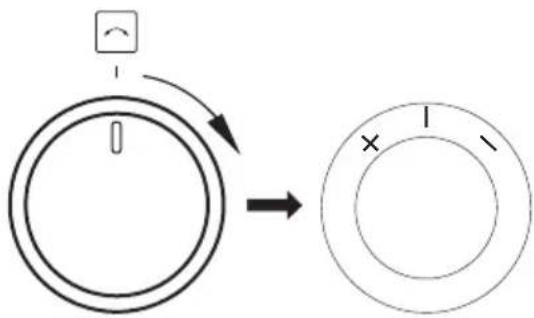

Draaiknop instellingen +/-
De draaiknop instellingen draait u niet, maar kantelt u naar beide kanten. Hij dient voor het instellen van de werkparameters zoals temperatuur en tijd. Een slag van de draaiknop naar rechts verhoogt de waarde van de parameter. Een slag naar de andere kant verlaagt de waarde van de parameter. De parameters die u met deze knop kunt wijzigen zijn temperatuur, tijd en instelling van de actuele tijd op de display. Als u de draaiknop in gekantelde positie vasthoudt, gaat de snelheid waarmee de waarde wijzigt omhoog.
De voeding inschakelen
Na aansluiting op de stroomvoorziening (of terugkeer van de stroomvoorziening na een eerdere stroomonderbreking) komt de oven in de modus 'instellen actuele tijd' en knippert 0:00 op de display. Druk op de knop (tiptoets) Ⓤ. Met de draaiknop instellingen +/- verandert u de tijd. U kunt het apparaat niet gebruiken zonder instelling van de actuele tijd. Om de instelling van de tijd te bevestigen moet de functiedraaiknop op de positie 0 staan. Als de functiedraaiknop op een andere positie staat knippert het symbool 📋 en wacht de programmafunctie totdat de functiedraaiknop op de positie 0 wordt gezet. Een druk op de knop (tiptoets) Ⓤ bevestigt de tijd en de programmafunctie schakelt over naar de stand-bymodus.
Opgelet: Bij een stroomonderbreking worden alle ingevoerde parameters als werkingsduur, temperatuur en functie gewist. Om door te gaan moet u de instellingen opnieuw invoeren. Indien het onderbroken programma pyrolytische reiniging was (of wanneer de deur om een andere reden is vergrendeld - het symbool brandt), dan wordt voor het instellen van de klok eerst de oven afgekoeld en de deur geopend. Als in de oven een temperatuur wordt gedetecteerd van meer dan 80°C schakelt de koeling van de oven in. Dit heeft geen invloed op het verloop van de instelling van de klok. De koeling schakelt uit zodra de temperatuur daalt onder 75°C.
Stand-bystand
Bij overgaan naar de stand-bymodus worden alle instellingen van tijden, temperaturen en kookwekker gewist. De verwarmingselementen worden uitgeschakeld. De display toont de actuele tijd en is minder helder. Actief zijn de knoppen (tiptoets) , waarmee u overgaat op het instellen van de tijd, geluidssignaal en helderheid, en de knop (tiptoets) 📄waarmee u de kookwekker in kunt stellen.
Als de temperatuur in de ovenruimte hoger is dan 80°C, dan wordt in plaats van de tijd de temperatuur van de ovenruimte getoond (als aanduiding van de restwarmte) en is de koelventilator ingeschakeld. Zodra de temperatuur daalt beneden 75°C schakelt de ventilator uit en de temperatuuraanduiding van de ovenruimte verandert in de actuele tijd.
Overgang naar de stand-bymodus:
- op ieder moment door de functieknop op positie 0 te zetten; als u op deze manier overgaat naar de standby-modus hoort u een geluidssignaal;
- na onderbreking van de stroomvoorziening en instelling van de actuele tijd;
- na afloop van tijdgestuurde programma's (automatisch en halfautomatisch, kookwekker);
- na activering van de bescherming tegen doorlopende verwarming;
- bij een lopende pyrolysecyclus gaat de oven na het plaatsen van de knop op de positie 0 pas over naar de stand-bymodus als de oven is afgekoeld en de deur is ont-grendeld.
Verlaten van de stand-bymodus:
Als u de functiedraaiknop van de positie 0 op een andere positie zet, schakelt de oven van de stand-bymodus naar de actieve modus.
Opmerking - als de programmafunctie au to- matisch naar de stand-bymodus is gegaan, moet u eerst de draaiknop op de positie 0 zetten. Pas daarna kan de oven de stand- bymodus verlaten.
Als de functiedraaiknop in de stand-bymodus op een andere positie dan 0 staat, knippert het symbool
Diepe stand-by:
Als de oven 10 minuten in de stand-by-modus heeft gestaan, schakelt hij naar de diepe stand-bymodus - de tiptoetsen en de +/- instelknop werken niet. U kunt de oven alleen activeren door de functieknop uit de positie "0" in een andere positie te zetten.
Instelling van de actuele tijd
Instelling van de actuele tijd is alleen mogelijk in de stand-bymodus. Het indrukken van de knop (tiptoets) in deze modus toont de actuele tijd bij normale helderheid. Met de draaiknop instellingen +/- kunt u de actuele tijd corrigeren. Als u langer dan 10 seconden niets doet wordt de actuele instelling opgeslagen en keert de oven terug naar de stand-bymodus. Met de knop (tiptoets) kunt u de frequentie van het geluidssignaal instellen. De klok werkt alleen in 24-uursmodus.
Nachtmodus
Als het apparaat zich in de stand-bymodus bevindt, dan wordt de lichtintensiteit van de display tussen 22:00 – 6:00 uur verlaagd tot de waarde die geschikt is voor de nachtmodus – 2 niveaus lager dan het ingestelde niveau.
Wijziging van de frequentie van het geluidssignaal
De functie is altijd beschikbaar in de standbymodus, zonder tijdslimiet. Door het opnieuw indrukken van de knop (tiptoets) tijdens het instellen van de uren verschijnt ton1, waarvan 1 de aanduiding is van het huidige geluidssignaal in de opties van 1 tot 3. Door aan de draaiknop instellingen +/- te draaien, verandert het huidige geluidssignaal. 5 seconden inactiviteit bevestigt het actueel geselecteerde geluid en zorgt voor overschakeling naar de stand-bymodus.
Wijzigen van de helderheid van de display
De functie is altijd beschikbaar in de standbymodus, zonder tijdslimiet. Door het opnieuw indrukken van de knop (tiptoets) tijdens het instellen van de frequentie van het signaal verschijnt bri4, waarvan 4 de aanduiding is van het huidige helderheid op een schaal van 1 tot 9. Door aan de draai-knop instellingen +/- te draaien, verandert de helderheid. 5 seconden inactiviteit bevestigt de actueel geselecteerde helderheid en zorgt voor overschakeling naar de standbymodus.
Actieve modus
Dit is de modus waarin de oven de bakfunctie (reinigingsfunctie) uitvoert volgens de waarde die op de functiedraaiknop is ingesteld.
Auto-off: Bij beëindiging van de geprogrammeerde acties (automatische werking, half-automatische werking, reiniging, kookwekker) schakelt de programmafunctie naar de stand-bymodus, zelfs wanneer de functiedraaiknop niet op 0 staat.
Verlichting
De ovenverlichting bestuurt u zonder gebruik te maken van de programmafunctie. Hij is standaard ingeschakeld.
Het licht is uitgeschakeld:
- in de posities: 0, Pyrolyse, ECO;
- als de temperatuur in de ovenruimte hoger is dan 300°C;
- tijdens de pyrolyse en het afkoelen;
- voordat de opwarming in het automatische programma start en nadat de automatische
en halfautomatische programma's zijn beeindigd;
- in de stand-bymodus als de draaiknop op een andere positie dan 0 staat.
Koelventilator
Inschakeling en uitschakeling van de koelventilator werkt onafhankelijk van de ingestelde functies en status van de programmafunctie. De koelventilator schakelt in als de temperatuur in de ovenruimte hoger is dan 80°C en schakelt uit zodra de temperatuur lager is dan 75°C.
Thermostaatsymbool
Het thermostaatsymbool geeft de werking van de verwarmingselementen aan. Zodra een van de verwarmingselementen aanstaat, brandt het symbool. Het symbool dooft als geen van de verwarmingselementen aanstaat (bv. wanneer de oven de ingestelde temperatuur heeft bereikt en de verwarmingselementen worden uitgeschakeld totdat de temperatuur is gedaald).
Kookwekker
De kookwekker is beschikbaar na een druk op de knop (tiptoets) in de stand-bymodus of in de actieve modus. Door het indrukken van gaat het symbool knipperen en de actuele stand van de afgetelde tijd wordt getoond of 0.00 als de kookwekker niet actief is.
Stel vervolgens met de draaiknop instellen +/- de waarde van de af te tellen tijd in. Bevestig de ingestelde tijd met de knop (tiptoets) of door 5 seconden niets te doen.
Als de kookwekker actief is (aftellen van de ingestelde tijd) toont de display het symbool.
Na het aftellen naar nul klinkt het alarm van de kookwekker dat u met een willekeurige knop (tiptoets) kunt uitzetten.
Zolang de kookwekker de tijd aftelt is de automatische overgang van actieve modus naar stand-bymodus geblokkeerd - het paneel gaat alleen automatisch naar de stand-bymodus nadat het kookwekkeralarm is uitgezet.
Ovendeur
Tijdens de werking moet de ovendeur gesloten zijn.
Als u de deur opent tijdens de werking van de oven schakelen de verwarmingselementen van de oven uit. Als deze toestand langer dan 60 seconden duurt, hoort u een signaal [alarm geopende deur]. U kunt het alarm uitschakelen door een willekeurige knop (tiptoets) in te drukken of de deur te sluiten. Het openen van de deur heeft geen invloed op de ingestelde temperatuur en tijd, maar als de deur langer dan 10 minuten open blijft staan, dan wist de programmafunctie alle instellingen en keert terug naar de stand-bymodus.
Beperking van de werkingsduur
Uit veiligheidsoverwegingen beschikt de oven over een beperking van de werkingsduur. Als de ingestelde temperatuur tot 100°C bedraagt, schakelt de oven na 10 uur over in de stand-bymodus. Als de ingestelde temperatuur 200°C of meer bedraagt, is de maximale werkingsduur beperkt tot 3 uur. Binnen het bereik van 101°C-199°C verandert de werkingsduur lineair, nl. hoe hoger de temperatuur, hoe korter de werkingsduur (tussen 3h en 10h).
Inschakelen verwarmingsfunctie
U schakelt de verwarmingsfunctie in door de functiedraaiknop vanaf de positie 0 op
de gewenste positie te zetten. Na plaatsing van de draaiknop op de verwarmingsfunctie verschijnt op de display in plaats van de actuele tijd de standaardtemperatuur die apart is gedefinieerd voor elke positie in de vorm 170C.
De temperatuurwaarde knippert (de helderheid neemt af) en het symbool C brandt continu. De waarde verandert als u aan de functiedraaiknop draait.
Na het aanraken van de tiptoets 🌿 schakelt de oven automatisch over naar de actieve modus. Als er gedurende 10 minuten geen handeling wordt uitgevoerd, schakelt de oven over op de stand-bymodus.
Door het indrukken van de knop (tiptoets) ^① stelt u de automatische modus in.
Instelling temperatuur
Tijdens het kiezen van de verwarmingsfunctie dient de draaiknop instellingen +/- voor het wijzigen van de ingestelde temperatuur. De temperatuur verandert in stappen van 5°C binnen het vastgestelde bereik van ieder programma. Als u de draaiknopinstellingen +/- langer dan 1s ingedrukt houdt, verandert de temperatuur in stappen van 10°C. De temperatuur wordt opgeslagen na indrukken van de knop (tiptoets) of na 5 seconden niets doen. De klok toont hierna de actuele tijd.
Als u aan de draaiknop instellingen +/-draait, worden gedurende 2 seconden getoond:
- naar links [-] – ingestelde temperatuur; - naar rechts [+] – temperatuur in de oven- ruimte.
De temperatuur wordt zonder knipperen weergegeven, de instellingen wijzigen niet.
Wijzigen temperatuurinstellingen
Met een druk op de knop (tiptoets) tijdens de werking van de oven gaat u naar de modus instellingen wijzigen. Op de display knippert de temperatuurwaarde (de helderheid neemt af) en het symbool C brandt continu. Met de draaiknop instellingen +/- wijzigt u de instelling. De temperatuur wordt opgeslagen na een druk op de knop (tiptoets) Vervolgens toont de klok de actuele tijd – als u niets doet keert de programmafunctie na 5 seconden terug naar de actieve modus.
Wijziging van de parameters tijdens de werking
Tijdens de werking is het mogelijk om de uitgevoerde functie te wijzigen. Als de gebruiker aan de functieknop draait tijdens het wijzigen van de temperatuur wordt de standaardtemperatuur voor het nieuwe programma getoond en het aftellen van de 5 seconden inactiviteit opnieuw gestart. Wanneer de gebruiker aan de functieknop draait als de temperatuur is ingesteld, gaat het programma verder met de ingestelde temperatuur, behalve wanneer de nieuwe functie een kleiner temperatuurbereik heeft - in dat geval wordt de dichtstbijzijnde mogelijke temperatuur ingesteld.
Tabel verwarmingsfuncties
| Functieomschrijving | Uitvoering Temperatuur [ °C] | Standaard-temp. [°C] | ||||||||
| Licht | Verwarmings-element boven | Verwarmings-element grill | Verwarmings-element ventilator | Verwarmings-element onder | Ventilator | min. max. | ||||
 | Ontdooien | √ | √ | --- --- | --- | |||||
 | Snel verwarmen | √ √ | √ √ | 30 280 | 170 | |||||
 | ECO | √ √ | √ √ | 30 280 | 170 | |||||
 | Roosteren | √ | √ | 30 240 | 200 | |||||
 | Conventioneel | √ √ | √ | 30 280 | 180 | |||||
 | Gebak | √ √ | √ √ | 30 280 | 170 | |||||
 | Pyrolytische reiniging | √ √ | √ | --- --- | 480 | |||||
 | Turbogrill* | √ √ | √ √ | 30 280 | 190 | |||||
 | Supergrill* | √ √ | √ | 30 280 | 250 | |||||
 | Grill* | √ | √ | 30 280 | 250 | |||||
 | Verlichting | √ | --- --- | --- | ||||||
| 0 | De oven is uitgeschakeld - | - | - | |||||||
*Draaispit (indien aanwezig)
Halfautomatische werking
Halfautomatische werking berust op het instellen van de tijd waarop het apparaat zichzelf uitschakelt. Het is mogelijk een tijd in te stellen van 1 minuut tot 23 uur en 59 minuten.
Om de werkingstijd in te stellen, drukt u op de knop (tiptoets) in de actieve modus of nadat u de functiedraaiknop op de gewenste positie heeft gezet. Op de display van de tijdschakelaar knippert het symbool en verschijnt gedurende 1s het opschrift dur en vervolgens de aanduiding 0.00 (of de aanduiding van de tijd tot het uitschakelen van de oven als deze functie al eerder actief was). Met de draaiknop instellingen +/- wijzigt u de waarde van de instelling, met 5 seconden nietsdoen verlaat u het programma zonder de actuele instellingen te wijzigen, en met de knop (tiptoets) bevestigt u de actuele instelling van de tijd tot het automatisch uitschakelen van de oven. Als u na het indrukken van de toets (tiptoets) gedurende 5 seconden niets doet, schakelt de klok naar het tonen van de actuele tijd.
Tijdens de halfautomatische werking brandt het symbool ||continu.
Tijdens de halfautomatische werking kunt u de verwarmings- en temperatuurfunctie naar wens wijzigen.
U kunt de halfautomatische werking deactiveren door de werkingstijd in te stellen op 0.00 – na het indrukken van de knop (tiptoets) of 5s nietsdoen, schakelt de oven dan over op werking voor onbepaalde tijd.
Nadat de ingestelde tijd is afgeteld, hoort u een geluid [alarm beëindiging werking]. Alle verwarmingselementen worden uitgeschakeld. U kunt het alarm op 3 manieren uitschakelen:
a) Door één van de volgende handelingen uit te voeren:
- indrukken van een willekeurige knop (tiptoets), uitgezonderd Ⓛ
- veranderen van de positie van de functiedraaiknop;
- aanraken van de draaiknop instellingen +/-;
- openen van de deur.
Hierdoor worden alle functie- en temperatuurinstellingen gewist. Ondanks de instelling van de draaiknop op de verwarmingsfunctie schakelt de oven naar de stand-bymodus.
b) Door de functiedraaiknop op 0 te zetten – de oven schakelt naar de stand-bymodus.
c) Door op de knop (tiptoets) te drukken.
Hierdoor komt u bij de instelling van de werkingstijd en kunt u het kookproces voortzetten volgens de ingevoerde parameters voor de verwarmingsfunctie en temperatuur door de tijd opnieuw in te stellen. Opmerking – in dit geval (verlenging van de eerder ingestelde tijd tijdens het alarm aan het einde van de halfautomatisch werking) veroorzaakt de ingestelde tijd 0.00 het uitschakelen van de oven en niet werking voor onbepaalde tijd.
Automatische werking berust op een zodanige programmering van de programmafunctie dat de oven later inschakelt en het kookproces op een ingesteld tijdstip beeindigt.
Om automatische werking in te stellen, moet u eerst de gewenste werkingstijd instellen (zoals bij halfautomatische werking). Na bevestiging van de werkingstijd met de knop (tiptoets) knippert het symbool , op de display verschijnt gedurende 1s de mededeling end en vervolgens verschijnt de werkingstijd (berekend als actuele tijd + ingestelde werkingsduur +1 minuut). Met de draaiknop instellingen +/- kunt u de
eindtijd wijzigen. Door 5 seconden niets te doen keert u terug zonder de instellingen te veranderen. Met de knop (tiptoets) bevestigt u de eindtijd. Na bevestiging van de eindtijd branden de symbolen en continu en op de klok wordt opnieuw de actuele tijd getoond.
Tijdens het aftellen tot de start van het kookproces zijn de symbolen H en verlicht.
Op het moment dat het kookproces begint, werkt het symbool in overeenstemming met de staat van de verwarmingselementen (volledig helder of uitgeschakeld), en de oven gedraagt zich verder als bij halfautomatische werking.
Met kunt u de ingestelde tijden bekijken en veranderen. Als u de knop (tiptoets) éénmaal indrukt gaat u naar de instelling van de werkingstijd, tweemaal – naar de instelling van de eindtijd, driemaal – naar het tonen van de actuele tijd. Wijziging van de werkingstijd naar 0:00 veroorzaakt het wissen van de werkingstijd en de eindtijd – overgang naar onbepaalde werkingstijd.
U kunt de eindtijd veranderen binnen het bereik van (actuele tijd + werkingstijd + 1 minuut) tot (actuele tijd + werkingstijd + 10 uur). De werkingstijd (bij een ingestelde eindtijd) kunt u veranderen van 0 tot (eindtijd – actuele tijd – 1 minuut).
Zet de functiedraaiknop aan het einde van de werking op de positie 0.
Kerntemperatuurmeter\*
U kunt de temperatuurvoeler op een willekeurig moment in het contact steken In de stand-bymodus heeft dit geen invloed op de werking van de oven.
In de bedrijfsmodus (met ingestelde functie en temperatuur) veroorzaakt het inbrengen van de kerntemperatuurmeter het knipperen (afnemende helderheid) van twee tempera- ^* Bepaalde modellen
turen: de actuele temperatuur van de kern- temperatuurmeter is zichtbaar op de cijfers 1-2, de ingestelde temperatuur op de cijfers 3-4 (standaard 80).
Direct na het inbrengen van de kerntemperatuurmeter kunt u met de draaiknop instellingen +/- de ingestelde temperatuur van de kerntemperatuurmeter direct veranderen.
Met de knop (tiptoets) of 5 seconden niets doen wordt de actuele instelling opgeslagen. De opgeslagen waarde van de ingestelde temperatuur wordt zonder knipperen weergegeven.
De werking van de oven verandert op de volgende wijze:
Als de temperatuur van de kerntemperatuurmeter lager is dan de ingestelde temperatuur van de kerntemperatuurmeter houdt de thermostaat de eerder ingestelde oventemperatuur in de ovenruimte in stand.
Als de temperatuur van de kerntemperatuurmeter de ingestelde waarde bereikt:
- schakelen de verwarmingselementen uit; en
- hoort u het alarm van de kerntemperatuur- meter.
U kunt het alarm van de kerntemperatuur meter uitschakelen op dezelfde manier als het alarm van het halfautomatische programma:
- door de draaiknop instellingen +/- naar + te draaien wordt het alarm gewist en de nieuwe temperatuurwaarde van de kerntemperatuurmeter ingesteld;
- elke andere actie annuleert het alarm en zorgt voor overschakeling naar de standbymodus.
Het gebruik van de kerntemperatuurmeter blokkeert automatische en halfautomatische werking. Het inbrengen van de kerntemperatuurmeter wist eerder ingestelde werkingstijden. Het gebruik van de kerntemperatuurmeter heeft geen invloed op de
gebruikte functie en de temperatuur van de ovenruimte.
Als de kerntemperatuurmeter al in de standbymodus of de actieve modus in het contact is gestoken, verloopt de bediening van de oven ongewijzigd, totdat de functie en oven-temperatuur zijn bevestigd. Zodra de temperatuur is bevestigd, begint de oven met verwarmen, maar in plaats van het weergeven van de actuele tijd gaat hij direct naar het weergeven en bevestigen van de instellingen van de kerntemperatuurmeter.
Wanneer u de kerntemperatuurmeter verwijdert voordat de ingestelde temperatuur is bereikt, blijft de oven continu werken.
Bij een geplaatste kerntemperatuurmeter ziet het bekijken en wijzigen van de temperatuur er als volgt uit:
- de draaiknop instellingen +/-veroorzaakt kortstondige weergave van de temperatuur in de ovenruimte, daarna keert hij terug naar het tonen van de temperatuur van de kern-temperatuurmeter.
- door éénmaal indrukken van de knop (tiptoets) gaat u naar wijziging van de instelling van de oventemperatuur;
- door het indrukken van tijdens het wijzigen van de instellingen van de oventemperatuur, worden deze opgeslagen en gaat u door naar de instellingen van de temperatuur van de kerntemperatuur.
Temperatuur voor de kerntemperatuurmeter
| Vleessoort Temperatuur[°C] | |
| Varkensvlees 85 - 90 | |
| Rundvlees 80 - 85 | |
| Kalfsvlees 75 - 80 | |
| Lamsvlees 80 - 85 | |
| Wild 80 - 85 | |
Opgelet: Gebruik uitsluitend de kerntemperatuurmeter die is meegeleverd met de oven.
Pyrolyse
Tijdens de pyrolysefunctie wordt de knipperende waarde P2.00 getoond en brandt het symbool Met de draaiknopinstellingen +/-kunt u de waarde veranderen binnen het bereik 2.00 - 2.30 - 3.00. Het pyrolyseprogramma start door aan te raken of gedurende 20 seconden niets te doen.
Het pyrolyseprogramma is een speciaal programma met extra vereisten.
In de eerste stap wordt de status van de deur gecontroleerd: Als de deur openstaat, knippert het symbool P en wacht de oven max. 10 minuten op het sluiten van de deur. Als dit niet gebeurt, wordt het programma geannuleerd.
Als de deur is gesloten gaat het symbool P branden en wordt de deur vergrendeld. Na vergrendeling van de deur brandt het symbool Ⓞ en start het automatische programma met een duur van 2.00 – 2.30 – 3.00, afhankelijk van uw keuze tijdens de instelling.
In plaats van de actuele tijd wordt de tijd tot het einde van het programma getoond.
Een uur voor het verstrijken van de ingestelde tijd worden de verwarmingselementen uitgeschakeld, de temperatuurinstelling verandert in ---C en de oven start de koelcyclus.
Als de oven is afgekoeld tot 150°C begint het ontgrendelen van de deur. Ontgrendeling van de deur wordt gesignaleerd doordat het symbool P dooft. Na ontgrendeling van de deur eindigt het programma op dezelfde wijze als het halfautomatische programma, zonder de mogelijkheid van "afbakken".
Bij pyrolyse is het niet mogelijk om tijdens het programma de instellingen te wijzigen, noch om het programma voort te zetten met dezelfde instellingen. U kunt echter wel de instellingen en de actuele temperatuur bekijken. Na het uitzetten van het alarm gaat de programmafunctie altijd over naar de standbymodus.
ATTENTIE:
De ovendeur is uitgerust met een vergrendeling die het openen van de deur tijdens het proces onmogelijk maakt. Maak de deur niet open om te voorkomen dat het reinigingsproces wordt onderbroken.
Als de pyrolyse wordt onderbroken door een stroomstoring, gaat de programmafunctie over op de koelmodus en opent vervolgens de deur – net als tijdens de laatste 60 minuten van het normale programma.
Als de pyrolyse wordt onderbroken doordat de draaiknop op een andere positie wordt gezet (inclusief 0), dan schakelt de oven niet uit en voert ook de nieuwe instellingen niet uit, maar gaat over op de koelmodus en het openen van de deur zoals hierboven beschreven. Na het ontgrendelen van de deur schakelt de oven over naar de stand-bymodus.
Als u tijdens het starten van de pyrolyse de deur opent voor dat hij vergrendeld wordt, dan reageert de programmafunctie met het signaal [alarm geopende deur], wist het pyrolyseprogramma en ontgrendelt de deur (als boven).
Lees voordat u de pyrolytische reiniging inschakelt het hoofdstuk "Reiniging en onderhoud".
Foutcodes
Wanneer er fouten zijn gedetecteerd, wordt het programma onderbroken en verschijnt een foutcode op de display:
E1 - temperatuursensor ontbreekt, u kunt de oven niet gebruiken.
E2 - kortsluiting of beschadiging van de temperatuursensor, u kunt de oven niet gebruiken.
E3 - programmafunctie oververhit, u kunt de oven niet gebruiken totdat hij is afgekoeld.
E4 - fout kerntemperatuurmeter – de fout verdwijnt als de kerntemperatuurmeter is verwijderd. U kunt de oven gebruiken met programma's zonder kerntemperatuurmeter.
E5 - verkeerd geplaatste temperatuurvoeler of kortsluiting in het circuit van de temperatuurvoeler.
E6 - temperatuur in de ovenruimte is hoger dan 320°C bij andere functies dan pyrolyse of beschadiging van de temperatuursensor, u kunt de oven niet gebruiken.
Prob - de kerntemperatuurmeter is ingebracht tijdens pyrolyse.
Gebruik van de grill
Tijdens het grillproces ondergaan de gerechten de inwerking van infrarood dat uitgezonden wordt door het verhitte verwarmingselement van de grill.
Om de grill aan te schakelen moet u:
- de draaiknop van de oven op de stand
- de oven ongeveer 5 minuten verwarmen (met gesloten deur)
- de bakplaat met het gerecht op het gepaste niveau plaatsen, en als u gebruikt maakt van het spit een bakplaat voor het druipende vet vlak onder het spit plaatsen.
● de deur van de oven sluiten.
Voor de grillfunctie en supergrill moet de temperatuur ingesteld worden op 220°C, en voor de functie grill met ventilator op maximum 190°C.
Opgelet!
Tijdens het grillen moet de deur van de oven gesloten zijn.
Als de grill gebruikt wordt, kunnen de bereikbare onderdelen heet worden. Laat geen kinderen bij de oven komen.
Gebak
- het is aan te raden om gebak te bereiden op de bakplaten die deel uitmaken van de uitrusting van het fornuis,
- gebak kan bereid worden in bakvormen of bakplaten die op het droogrekje geplaatst moeten worden. Voor gebak worden best zwarte bakvormen gebruikt omdat deze beter de warmte geleiden en de baktijd verkorten.
- we raden af om bakvormen en bakplaten met een helder en blinkend oppervlak te gebruiken wanneer u gebruik maakt van de conventionele verwarmfunctie (verwarmingselementen bovenaan + onderaan). Bij dit soort bakvormen wordt de onderkant van het gebak niet goed doorbakken.
- als u gebruik maakt van de functie voor heteluchtcirculatie moet u de oven niet voorverwarmen. Voor de andere verwarmingsfuncties moet de ovenkamer voorverwarmd worden voordat u het gebak erin plaatst,
- voordat u het gebak uit de oven neemt, kunt u de kwaliteit ervan controleren met een houten stokje (als het gebak gelukt is, blijft het stokje droog en zuiver wanneer u het erin steekt),
- het is aangeraden om het gebak nog ong. 5 min. in de oven te laten nadat u de oven uitgeschakeld heeft.
- de baktemperaturen bij gebruik van de functie voor heteluchtcirculatie zijn normaal gezien ong. 20-30 graden lager dan bij conventioneel bakken (met gebruik van de verwarmingselementen bovenaan en onderaan),
- de parameters voor gebak in tabel geven enkel aanwijzingen en kunnen gecorrigeerd worden volgens uw eigen ervaring en culinaire smaak,
- indien de informatie in kookboeken duidelijk afwijkt van de waarden in de handleiding van het fornuis, laat u zich best leiden door de richtlijnen in de handleiding.
Vlees braden
- in de oven kunnen porties vlees van meer dan 1 kg bereid worden. Kleinere stukken worden beter op de gasbranders van het fornuis bereid.
- bij het braden worden best vuurvaste schotels gebruikt. Ook de handgrepen van deze schotels moeten bestand zijn tegen hoge temperaturen.
- bij braden op het droogrekje of op het rooster wordt er best een braadplaat met een kleine hoeveelheid water op het laagste niveau geplaatst.
- het vlees wordt best minstens éénmaal halverwege de braadtijd omgedraaid op zijn andere zijde. Tijdens het bakken moet het vlees ook af en toe overgoten worden met de saus die ontstaat bij het braden of met heet, zout water. Het vlees mag niet met koud water overgoten worden.
ECO-verwarmingsfunctie
1 bij gebruik van de functie ECO-hetelucht start een optimale verwarmingswijze die bedoeld is om energie te besparen tijdens het bereiden van gerechten;
1 het is niet mogelijk om de kooktijd te verkorten door hogere temperaturen in te stellen; wij raden ook af om de oven voor te verwarmen;
1 tijdens het koken mag u de temperatuurinstellingen niet wijzigen en de deur niet openen.
Aanbevolen parameters bij gebruik van de functie ECO-verwarmingsfunctie
| Soort gebak gerecht | Functies van de oven | Temperatuur (°C) | Niveau Tijd* [min.] | |
| Biscuittaart 180 | - 200 2 - 3 50 - 70 | |||
| Brioche/cake 180 | - 200 2 50 - 70 | |||
| Vis 190 - 210 | 2 - 3 45 60 | |||
| Rundvlees 200 | - 220 2 90 - 120 | |||
| Varkensvlees 200 | - 220 2 90 - 160 | |||
| Kip 180 - 200 | 2 80 - 190 |
Oven met gedwongen luchtcirculatie (verwarmingselement onder + verwarmingselement boven + ventilator)
| Bereidingswijze gerecht | Functie van de oven | Temperatuur (°C) | Niveau Tijd [min] | |
| Biscuittaart 160 | -200 2 -3 30 - 50 | |||
| Biscuittaart 150 | 3 25 - 35 | |||
| Brioche/cake 160 | -170 | 1) | 3 25 - 40 | 2) |
| Brioche/cake 155 | -170 | 1) | 3 25 - 40 | 2) |
| Pizza 220 - 240 | 1) | 2 15 - 25 | ||
| Vis 210 - 220 | 2 45 - 60 | |||
| Vis 190 2 - 3 60 - 70 | ||||
| Worstjes 220 | 4 14 - 18 | |||
| Rundvlees 225 | -250 2 120 - 150 | |||
| Varkensvlees | 160 - 230 2 | 90 - 120 | ||
| Kip | 180 - 190 | 2 70 - 90 | ||
| Kip | 160 - 180 2 45 | -60 | ||
| Groenten | 190 - 210 2 40 | -50 | ||
| Groenten | 170 - 190 3 40 | -50 |
Indien niet anders vermeld gelden deze tijden voor een onverwarmde ovenruimte. Voor een voorverwarmde oven moet u deze tijden met 5-10 minuten verkorten.
^1) Verwarm de lege oven voor
2) De opgegeven tijden gelden voor gerechten in kleine vormen
Attentie: De parameters uit de tabel zijn ter oriëntatie en u kunt ze aanpassen aan de hand van uw eigen ervaringen en culinaire preferenties.
TESTGERECHTEN. In overeenstemming met de norm EN 60350-1.
Bakken van taarten
| Soort gerecht Accessoires Niveau Verwar- | mingsfunc-tie | Temperatuur (°C) | Baktijd (min.) | ||
| Kleine taart | Bakblik 3 155 | [dyzc] | 1) | 29 - 32 | |
| Bakblik 3 155 | [4zz8] | 1) | 31 - 34 | ||
| Spritsen (stroken) | Bakblik 3 150 - 160 |  | 1) | 30 - 40 | |
| Bakblik 3 150 - 170 | [T6KS] | 1) | 25 - 35 | ||
| Vetvrij biscuit-deeg | Rooster + springvorm met zwarte coating ∅ 26 cm | 2 170 - 180 | [6y6K] | 1) | 38 - 46 |
| Appeltaart | Rooster + twee springvormen met zwarte coating ∅ 20 cm | 2 de vormen als volgt op het rooster plaatsen: rechtsachter en linksvoor | [80zz] | 180 - 200 1) | 50 - 65 |
^1) Verwarm de lege oven voor, de functie snel voorverwarmen niet gebruiken met 5 minuten.
TESTGERECHTEN. In overeenstemming met de norm EN 60350-1.
Grillen
| Soort gerecht | Accessoires Niveau Verwar- | mingsfunc-tie | Temperatuur (°C) | Tijd (min.) |
| Toast van witbrood | Rooster 4 220 | [yy3T] | 1) | 3 - 7 |
| Rundvleesbur-gers | Rooster + bakplaat (voor het opvangen van lekkende vleessappen) | 4 - rooster 3 - bakplaat | [xg3K] | 220 1) |
^1) Verwarm de lege oven voor door hem 8 minuten aan te zetten, de functie snel voorverwarmen niet gebruiken.
Bakken
| Soort gerecht | Accessoires Niveau Verwar- | mingsfunc-tie | Temperatuur (°C) | Tijd (min.) |
| Hele kip | Rooster + bakplaat (voor het opvangen van lekkende vleessappen) | 2 - rooster1 - bakplaat |  | 180 - 190 70 - 90 |
| Rooster + bakplaat (voor het opvangen van lekkende vleessappen) | 2 - rooster1 - bakplaat |  | 180 - 190 80 - 100 |
Indien niet anders vermeld gelden deze tijden voor een onverwarmde ovenruimte. Voor een voorverwarmde oven moet u deze tijden met 5-10 minuten verkorten.
De zorg waarmee de gebruiker het fornuis reinigt en onderhoudt, heeft een belangrijke invloed op zijn levensduur en probleemloze werking.
Voor de reiniging moet de oven uitgeschakeld worden. Let er hierbij op dat alle draaiknopen in de stand "uit" staan. De oven mag pas gereinigd worden als hij afgekoeld is.
- De oven moet na elk gebruik gereinigd worden. Bij de reiniging moet de verlichting aangeschakeld worden, zodat u beter de werkruimte ziet.
- De kamer van de oven mag enkel met warm water met een beetje afwasmiddel gereinigd worden.
- Wrijf na het wassen de ovenkamer droog.
Opgelet!
Gebruik geen schurende reinigingsmiddelen voor het reinigen en onderhouden van de glazen voorzijde.
Vervanging van de halogeenlamp van de ovenverlichting
Zorg ervoor dat het apparaat is losgekoppeld van het lichtnet voordat u de halogeenlamp gaat vervangen. Hiermee voorkomt u elektrische schokken.
- Stel alle draaiknoppen in op stand “●”/“0” en schakel de voeding uit,
- Draai het lampenkapje los en veeg hem heel goed droog.
- Verwijder het halogeenlampje. Gebruik hiervoor een doekje of papier. Vervang het halogeenlampje indien nodig door een nieuwe G9
- spanning 230V
- vermogen 25W
- Plaats het halogeenlampje voorzichtig in de fitting.
- Draai het lampenkapje vast.
Attentie! Zorg ervoor dat u het geplaatste halogeenlampje niet direct met uw vingers aanraakt.
REINIGING EN ONDERHOUD VAN HET FORNUIS
- Ovens die zijn aangeduid met de letter D zijn uitgerust met eenvoudig te verwijderen zijwandgeleiders voor de ovenroosters. Om deze te verwijderen zodat u ze kunt schoonmaken, moet u met een inbussleutel maat 4 de schroeven losdraaien van de houders die de zijwandgeleiders bevestigen. Monteer de geleiders in de ovenruimte nadat u ze heeft schoongemaakt. Voordat u ze vastschroeft, moet u controleren of de bevestigingshouders zich in de openingen in de zijwand van de oven bevinden.

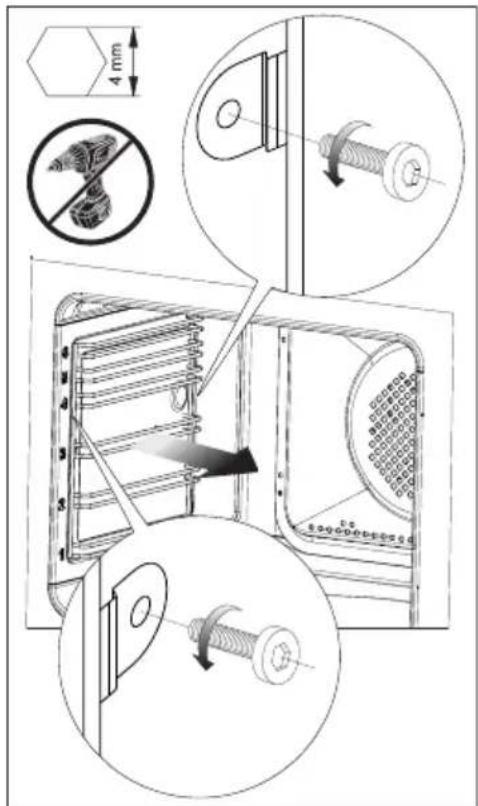

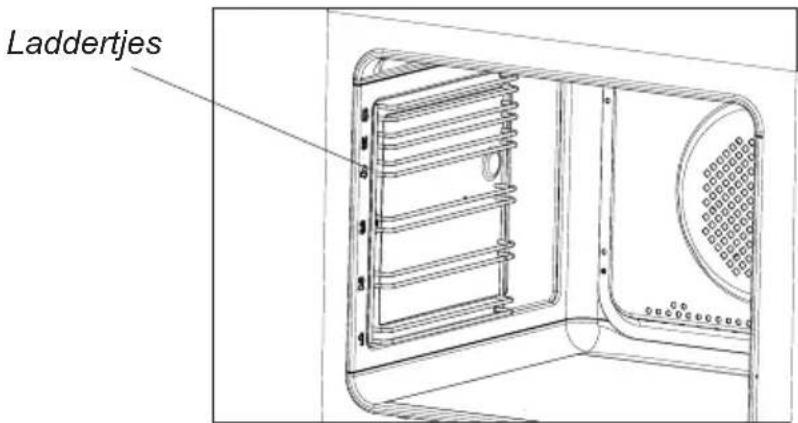

Verwijderen van de zijwandgeleiders
Pyrolytische reiniging
De oven warmt op tot een temperatuur van circa 480 °C.
Om veiligheidsredenen blijft de deur tijdens het hele proces geblokkeerd. Indien de deur toch moet worden geopend, moet de noodprocedure worden toegepast.
Vóór inschakeling van de pyrolytische reiniging.
Attentie!
Verwijder alle accessoires uit de ovenruimte (bakplaten, droogrekjes, zijwandgeleiders, telescoopgeleiders). Accessoires die zich tijdens het pyrolyseproces in de ovenruimte bevinden, raken onherstelbaar beschadigd.
- Verwijder sterke verontreinigingen uit de ovenruimte.
- Maak de binnenoppervlakte van de oven schoon met een vochtig doekje.
- Handel volgens de aanwijzingen.
Tijdens het reinigingsproces.
De grill- en bakresten worden omgezet in eenvoudig te verwijderen as die u na beëindiging van het proces wegveegt of afneemt met een vochtig doekje.
- Laat geen doekjes in de buurt van de verwarmde oven liggen.
- Schakel de kookplaat niet in.
- Schakel de verlichting van de oven niet in.
- De ovendeur is uitgerust met een blokkade die het openen van de deur tijdens het proces onmogelijk maakt. Maak de deur niet open om te voorkomen dat het reinigingsproces wordt onderbroken.
Attentie!
Tijdens het pyrolytische reinigingsproces kan het fornuis bijzonder heet worden. Het buitenoppervlak van het fornuis kan daardoor heter worden dan normaal. Zorg er daarom voor dat er zich geen kinderen in de buurt van het fornuis bevinden.
Zorg voor een goede ventilatie van de keuken vanwege de dampen die tijdens het proces ontstaan.
Pyrolytisch reinigingsproces:
- Sluit de ovendeur.
- Handel volgens de aanwijzingen uit het hoofdstuk Pyrolytische reiniging.
Attentie!
Wanneer een hoge temperatuur heerst in de ovenruimte (hoger dan bij normaal gebruik) dan blijft de deur geblokkeerd.
Na afkoeling kunt u de deur openen en de as verwijderen met een zacht, vochtig doekje. Monteer de zijwandgeleiders en de andere accessoires. De oven is klaar voor gebruik.
Wegnemen van de deur

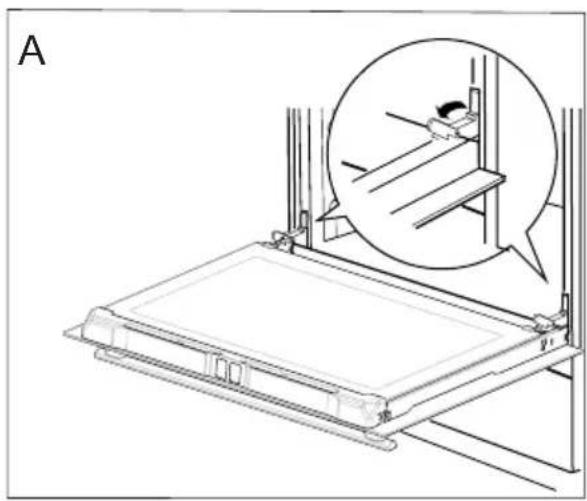

Om gemakkelijker toegang te hebben tot de ovenkamer en die te reinigen, kunt u de deur wegnemen. Hiervoor moet u de deur openen en de beveiliging op het scharnier naar boven klappen (fig. A). Doe de deur lichtjes toe, hef ze op en neem ze naar voor toe uit. Om de deur opnieuw te monteren gaat u omgekeerd te werk. Bij het monteren moet u erop letten dat de uitsparing op het scharnier correct op de uitstulping van de scharnierhouder geplaatst is. Plaats altijd de beveiliging terug nadat u de deur terug gemonteerd hebt en druk ze goed aan. Als u de beveiliging niet correct terugplaatst, kan het scharnier beschadigd raken wanneer u de deur probeert te sluiten.
Verwijderen van de binnenruit

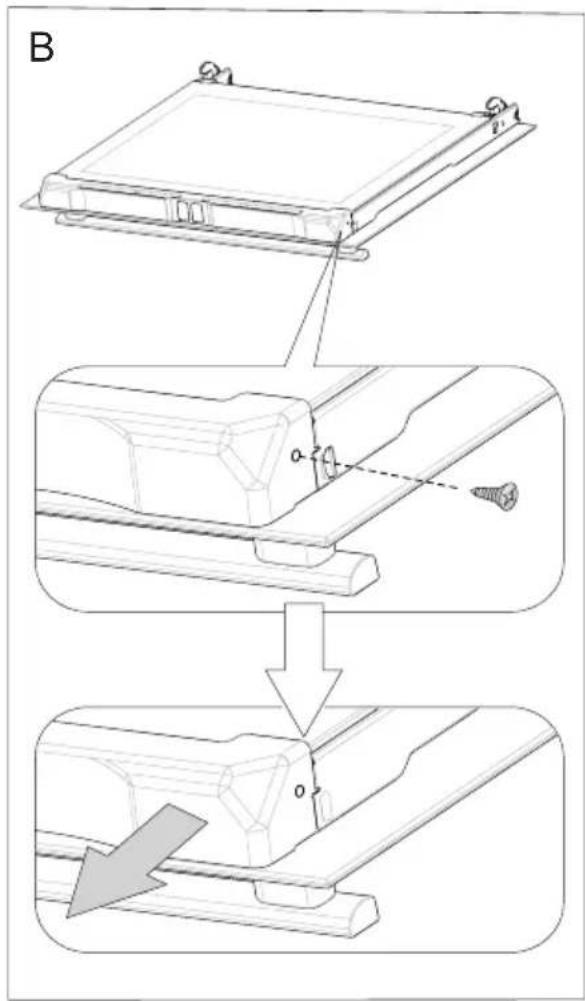

- Maak de schroeven die zich in de bovenrand van de deur bevinden los met een kruiskopschroevendraaier (afb. B).

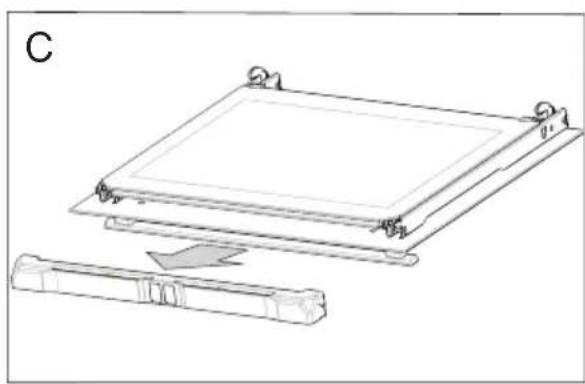

- Duw met behulp van een platte schroevendraaier de bovenrand van de deur los, terwijl u hem aan de zijkanten voorzichtig oplicht (afb. B, C).

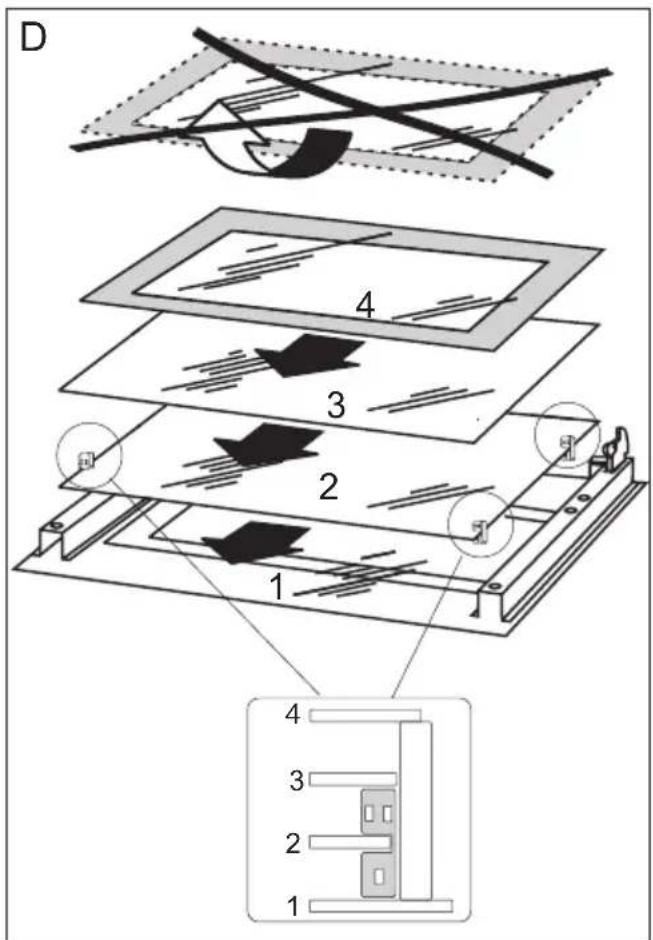

- Trek de binnenruit uit de houder (in het onderste deel van de deur). Neem de middenruit weg. (Fig. D).
Attentie! Gevaar voor beschadiging van de bevestiging van de ruit. De ruit eruit schuiven, niet optillen.
- Was de ruit met warm water en een klein beetje reinigingsmiddel.
Ga omgekeerd te werk om de ruit opnieuw te monteren. Het gladde deel van de ruit moet zich bovenaan bevinden.
Verwijderen van de binnenruit
Periodieke controle
Naast het lopende onderhoud en reiniging van het fornuis moet u ook:
- regelmatig de werking van de bedienings-elementen en de werkende onderdelen van het fornuis controleren. Na het verstrijken van de garantieperiode moet u ten minste één maal per twee jaar een technische controle van het fornuis laten uitvoeren door een onderhoudsdienst,
- de vastgestelde gebreken verhelpen,
- een regelmatig onderhoud van de werkende onderdelen van het fornuis uitvoeren.
Opgelet!
Alle herstellingen en instellingen moeten uitgevoerd worden bij een erkende onderhoudsdienst of door een erkend installateur met gepaste kwalificaties.
Bij probleemsituaties moet u:
- de werkende onderdelen van het fornuis uitschakelen
• de elektrische voeding ontkoppelen - een herstelling aanvragen
- sommige kleine problemen kan de gebruiker zelf oplossen met behulp van de aanwijzingen in de tabel hieronder. Controleer opeenvolgend alle punten in de tabel voordat u de onderhouds- of klantendienst contacteert.
| PROBLEEM | OORZAAK | HANDELSWIJZE |
| 1. de elektrische uitrusting werkt niet | Stroompanne | Controleer de zekering van de huisinstallatie, vervang de doorgebrande zekering |
| 2.de display van de programmator geeft het uur “0.00” aan | Het toestel werd van het stroomnet ontkoppeld of er was een tijdelijke stroom-panne | Stel het uur in (zie Gebruikershandleiding van de programmator) |
| 3. de verlichting van de oven werkt niet | losgekomen of beschadigd lampje | draai het lampje aan of vervang het doorgebrande lampje (zie hoofdstuk Reini-ging en onderhoud) |
| Typeaanduiding van het model EBPX 945 600 E | |
| Nominale spanning 230V ~ 50 Hz | |
| Nominaal vermogen 3,5 kW | |
| Afmetingen van het fornuis 59,5 x 59,5 x 57,5 cm | |
Het product voldoet aan de eisen van de normen EN 60335-1, EN 60335-2-6 die gelden in de Europese Unie.
De gegevens op de energie-etiketten van elektrische ovens staan vermeld in overeenstemming met de norm EN 60350-1/IEC 60350-1. Deze waarden zijn bepaald bij een standaardbelasting met de actieve functies: onder- en bovenverwarming (conventioneel) en met ondersteuning door een ventilator (indien betreffende functies beschikbaar zijn).
De energie-efficiëntieklasse is aangeduid afhankelijk van de functies die in het product beschikbaar zijn, in overeenstemming met de volgende prioriteiten:
| Gedwongen luchtcirculatie ECO (verwarmingselement hetelucht + ventilator) |  |
| Gedwongen luchtcirculatie ECO (verwarmingselement onder + boven + gril + ventilator) |  |
| Conventioneel ECO (verwarmingselement onder + boven) |  |
Tijdens de aanduiding van het energieverbruik moet u de telescoopgeleiders demonteren (indien beschikbaar in het product).
Verklaring van de producent
De producent verklaart hierbij, dat dit product voldoet aan de basisvereisten van de hieronder vernoemde Europese richtlijnen:
● Laagspanningsrichtlijn 2014/35/EC,
- Richtlijn voor elektromagnetische compatibiliteit 2014/30/EC,
- Richtlijn voor ErP 2009/125/EC,
en dat het product daarom gemerkt is met CC en dat er een conformiteitsverklaring voor afgeleverd werd, die ter beschikking gesteld wordt aan de organen die toezicht houden over de markt.
- Opgelet!
- RECYCLAGEVANGEBRUIKTETO ESTELLEN
- Montage van de oven
- Aansluiting van de oven op de elektrische installatie
- voor u de oven voor de eerste maal aanschakelt
- Belangrijk!
- Functiedraaiknop oven
- Draaiknop instellingen +/-
- De voeding inschakelen
- Stand-bystand
- Instelling van de actuele tijd
- Nachtmodus
- Wijziging van de frequentie van het geluidssignaal
- Wijzigen van de helderheid van de display
- Actieve modus
- Verlichting
- Koelventilator
- Thermostaatsymbool
- Kookwekker
- Ovendeur
- Beperking van de werkingsduur
- Inschakelen verwarmingsfunctie
- Instelling temperatuur
- Wijzigen temperatuurinstellingen
- Wijziging van de parameters tijdens de werking
- Halfautomatische werking
- Kerntemperatuurmeter\*
- Pyrolyse
- ATTENTIE:
- Foutcodes
- Gebruik van de grill
- Gebak
- Vlees braden
- ECO-verwarmingsfunctie
- TESTGERECHTEN. In overeenstemming met de norm EN 60350-1.
- REINIGING EN ONDERHOUD VAN HET FORNUIS
- Pyrolytische reiniging
- Attentie!
- Tijdens het reinigingsproces.
- Pyrolytisch reinigingsproces:
- Wegnemen van de deur
- Verwijderen van de binnenruit
- Periodieke controle
- Verklaring van de producent
Merk : AMICA
Model : EBPX 945 600 SM
Categorie : Oven
