GEBRUIKSAANWIJZING LIV63340CK ELECTROLUX

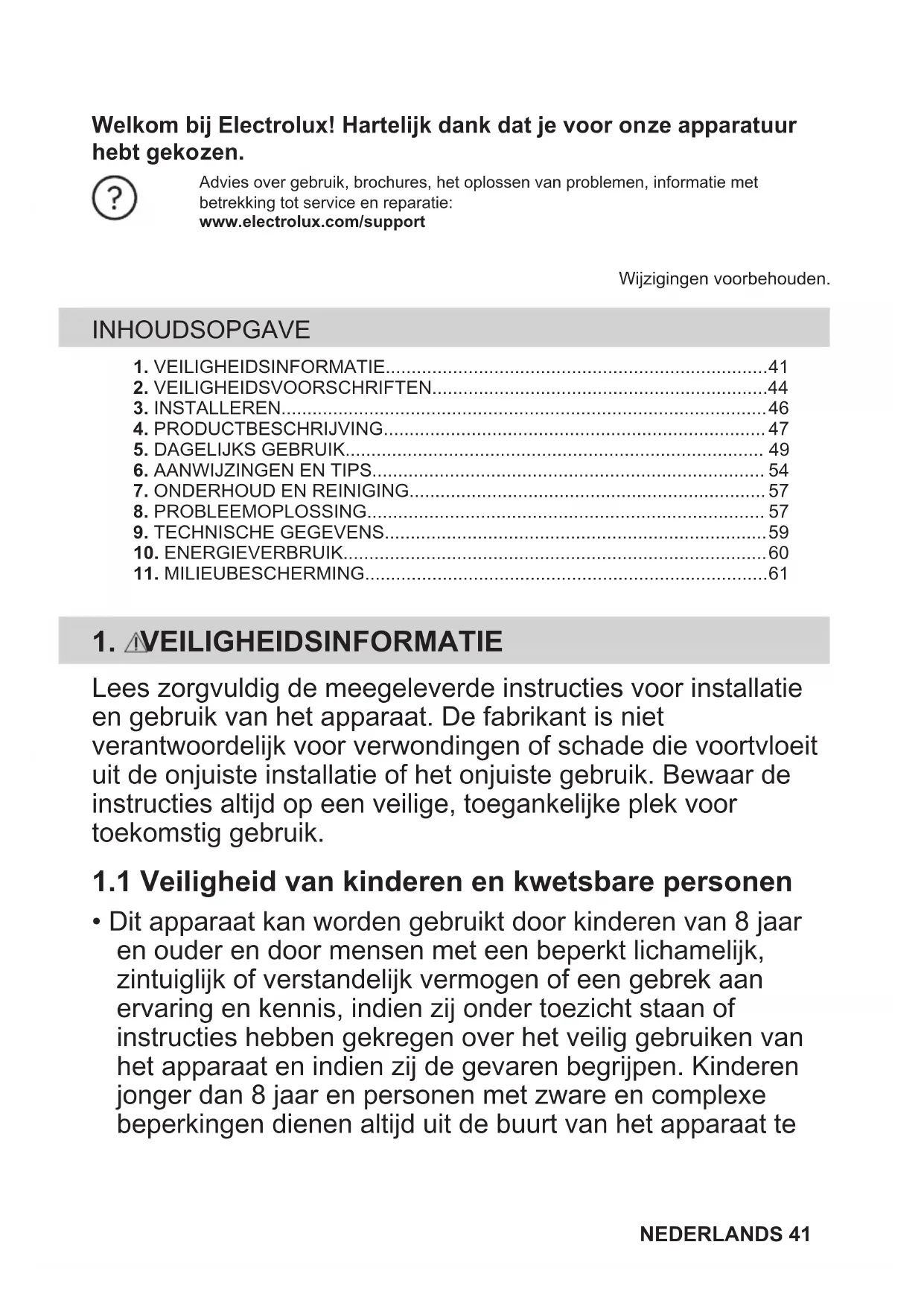

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te NEDERLANDS 41worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen, om te voorkomen dat zij gaan spelen met het apparaat.

• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is uitsluitend bestemd om mee te koken.

• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.

• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken.

• WAARSCHUWING: Onbewaakt koken op een kookplaat met vet of olie kan gevaarlijk zijn en tot brand leiden.

• Rook is een indicatie van oververhitting. Gebruik nooit water om het kookvuur te blussen. Schakel het apparaat uit en bedek de vlammen met bijv. een branddeken of deksel.

• WAARSCHUWING: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdklok, of aangesloten worden op een circuit dat door 42 NEDERLANDShet elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld.

• OPGELET: Tijdens het kookproces moet u in de buurt blijven Een kort kookproces moet voortdurend bewaakt worden.

• WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken.

• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op het oppervlak van de kookplaat worden geplaatst, aangezien ze heet kunnen worden.

• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.

• Gebruik geen waterstralen en stoom om het apparaat te reinigen.

• Schakel het kookplaatelement na elk gebruik uit met de bedieningstoetsen. Vertrouw niet op de pandetector.

• WAARSCHUWING: Als het oppervlak gebarsten is, schakel het apparaat dan uit om de kans op elektrische schokken te vermijden. In het geval het apparaat rechtstreeks op de stroom is aangesloten met een aansluitdoos, verwijdert u de zekering om het apparaat van de stroom te halen. Neem altijd contact op met de erkende servicedienst.

• Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een erkende service of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

• WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken. NEDERLANDS 432. VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Alleen een erkende installatietechnicus mag dit apparaat installeren. WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies die zijn meegeleverd met het apparaat.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.

• Bescherm de bodem van het apparaat tegen stoom en vocht.

• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend.

• Elk apparaat heeft koelventilatoren op de bodem.

• Als het apparaat gemonteerd wordt boven een lade: – Leg geen kleine dingen of papier dewelke kunnen binnengezogen worden, omdat ze de koelventilatoren kunnen beschadigen of het koelsysteem kunnen belemmeren. – Houd een minimumafstand van 2 cm tussen de bodem van het apparaat en de voorwerpen die u in de lade opbergt.

• Verwijder de afscheidingspanelen die in de kast onder het apparaat zijn geïnstalleerd.

2.2 Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien.

• , moet het apparaat geaard worden.

• Verzeker jezelf ervan dat de stekker uit het stopcontact is getrokken, voordat je welke werkzaamheden dan ook uitvoert.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Controleer of het apparaat correct geïnstalleerd is. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ertoe leiden dat de contactklem te heet wordt.

• Gebruik het juiste netsnoer.

• Zorg dat de stroomkabel niet verstrikt raakt.

• Controleer of er een aardlekschakelaar is geïnstalleerd.

• Gebruik de trekontlastingsklem op de kabel.

• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als je het apparaat op een nabijgelegen contactdoos aansluit.

• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg ervoor dat je de stekker (indien van toepassing) of het netsnoer niet beschadigt. Neem contact op met ons erkende servicecentrum of een elektricien om een beschadigde stroomkabel te vervangen.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is. 44 NEDERLANDS• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken.

• De specificatie van dit apparaat niet wijzigen.

• Verwijder voor het eerste gebruik alle verpakkingsmaterialen, etiketten en beschermfolie (indien van toepassing).

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.

• Laat het apparaat tijdens de werking niet onbeheerd achter.

• Zet de kookzone op "uit" na ieder gebruik.

• Plaats geen bestek of deksels van steelpannen op de kookzones. Ze kunnen heet worden.

• Gebruik het apparaat niet met natte handen of als het contact maakt met water.

• Gebruik het apparaat niet als werkblad of als opslagoppervlak.

• Als het oppervlak van het apparaat gebarsten is, koppel het apparaat dan onmiddellijk los van de stroomtoevoer. Dit dient om een elektrische schok te voorkomen.

• Gebruikers met een pacemaker moeten een afstand van minimaal 30 cm aanhouden tot de inductiekookzones als het apparaat in werking is.

• Als u voedsel in hete olie plaatst, kan het spatten.

• Gebruik geen aluminiumfolie of andere materialen tussen het kookoppervlak en het kookgerei, tenzij anders aangegeven door de fabrikant van dit apparaat.

• Gebruik alleen accessoires die door de fabrikant voor dit apparaat worden aanbevolen. WAARSCHUWING! Risico op brand en explosie.

• Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen afgeven. Houd open vuur of verwarmde voorwerpen uit de buurt van vetten en oliën wanneer u ermee kookt.

• De dampen die boven erg hete olie ontstaan kunnen spontaan ontbranden.

• Gebruikte olie, die voedselresten kan bevatten, kan ontbranden bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.

• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Plaats geen heet kookgerei op het bedieningspaneel om het risico op brandwonden te vermijden.

• Leg geen hete deksel op het glazen oppervlak van de kookplaat.

• Laat kookgerei niet droogkoken.

• Zorg ervoor dat je geen voorwerpen of kookgerei op het apparaat laat vallen. Het oppervlak kan beschadigd raken.

• Schakel de kookzones niet terwijl er leeg kookgerei of geen kookgerei op geplaatst is.

• Kookgerei gemaakt van gietijzer of met een beschadigde bodem kan krassen op het glas/glaskeramiek veroorzaken. Til deze voorwerpen altijd op als je ze op de kookplaat moet verplaatsen.

2.4 Onderhoud en reiniging

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. NEDERLANDS 45• Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt.

• Reinig het apparaat met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schurende producten, schuursponsjes, oplosmiddelen of metalen voorwerpen, tenzij anders aangegeven.

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik alleen originele reserveonderdelen.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat. Serienummer ...........................

3.2 Ingebouwde kookplaten

Inbouwkookplaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen.

• De kookplaat wordt geleverd met een aansluitkabel

• Gebruik als vervanging van het beschadigde netsnoer het volgende snoertype: H05V2V2-F dat bestand is tegen een temperatuur van 90°C of hoger. Neem contact op met de servicedienst. Het aansluitsnoer mag alleen worden vervangen door een gekwalificeerde elektricien.

Als je de kookplaat onder een kap installeert, raadpleeg je de installatie-instructies van de afzuigkap voor de minimumafstand tussen de apparaten. min. 50mm min. 500mm Als het apparaat boven een lade wordt geïnstalleerd, kan de ventilatie van de kookplaat de artikelen die zich in de lade bevinden tijdens het bereidingsproces opwarmen. 46 NEDERLANDSmin. 50 Zoek de videotutorial "Hoe installeert u uw Electrolux inductiekookplaat - installatie op het aanrecht" door de volledige naam die in de onderstaande afbeelding staat in te typen. www.youtube.com/electroluxwww.youtube.com/aegHow to install your Electrolux Induction Hob - Worktop installation

4. PRODUCTBESCHRIJVING

4.1 Indeling van het kookoppervlak

4.2 Indeling van het bedieningspaneel

Gebruik de tiptoetsen om het apparaat te bedienen. De displays, indicatielampjes en geluiden tonen welke functies worden gebruikt. NEDERLANDS 47Table title Tiptoets Functie Opmerking

Aan/Uit De kookplaat in- en uitschakelen.

Blokkering / Kinderbeveili‐ gingsinrichting Het bedieningspaneel vergrendelen/ontgrendelen.

Pauze De functie in- en uitschakelen.

Bridge De functie in- en uitschakelen.

- Timerindicatie voor de kook‐ zones Geeft aan voor welke zone u de tijd instelt.

- Timerdisplay De tijd in minuten weergeven.

Hob²Hood De handmatige modus van functie in- en uitschakelen.

- De tijd verlengen of verkorten.

PowerBoost Het inschakelen van de functie.

- Bedieningsstrip Het instellen van de kookstand.

4.3 Kookstanddisplays

Table title Scherm Beschrijving De kookzone is uitgeschakeld.

De kookzone wordt gebruikt. Pauze werkt. Automatisch opwarmen werkt. PowerBoost werkt. + cijfer Er is een storing.

OptiHeat Control (3-staps restwarmte-indicator): doorgaan met koken / warmhoud‐ stand / restwarmte. Blokkering / Kinderbeveiligingsinrichting werkt. Het kookgerei is niet geschikt of te klein, of er is geen kookgerei op de kookzone ge‐ plaatst. Automatische uitschakeling werkt.

48 NEDERLANDS5. DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

5.1 In- of uitschakelen

Raak 1 seconde aan om de kookplaat in– of uit te schakelen.

5.2 Automatische uitschakeling

De functie schakelt de kookplaat automatisch uit als:

• alle kookzones zijn uitgeschakeld,

• u de kookstand niet instelt nadat u de kookplaat hebt ingeschakeld,

• u iets hebt gemorst of iets langer dan 10 seconden op het bedieningspaneel hebt gelegd (een pan, doek, etc.). Er klinkt een geluidssignaal en de kookplaat wordt uitgeschakeld. Verwijder het voorwerp of reinig het bedieningspaneel.

• De kookplaat te heet wordt (bijvoorbeeld als een steelpan droog kookt). De kookzone moet afgekoeld zijn voordat u de kookplaat weer kunt gebruiken.

• u ongeschikte pannen gebruikt. Het symbool gaat branden en na 2 minuten schakelt de kookzone automatisch uit.

• u een kookzone niet uitschakelt of de kookstand verandert. Na een tijdje gaat aan en schakelt de kookplaat uit. De verhouding tussen kookstand en de tijd waarna de kookplaat uitschakelt: Table title Warmte-instelling De kookplaat wordt uitgeschakeld na , 1 - 3 6 uur

Voor het instellen of wijzigen van de kookstand: Raak de bedieningsstrip aan bij de juiste kookstand of beweeg uw vinger langs de bedieningsstrip totdat u de jusite kookstand heeft bereikt.

5.4 OptiHeat Control (3-staps

restwarmte-indicator) WAARSCHUWING! / / Zolang het indicatielampje zichtbaar is, bestaat er een risico op brandwonden door restwarmte. De inductiekookzones creëren de voor het kookproces benodigde warmte rechtstreeks in de bodem van het kookgerei. Het glaskeramiek wordt verwarmd door de warmte van het kookgerei. De indicatielampjes verschijnen als een kookzone heet is. De aanduidingen tonen het niveau van de restwarmte voor de kookzones die je momenteel gebruikt: - doorgaan met koken, - warm houden, - restwarmte. Het indicatielampje kan ook verschijnen:

• voor de aangrenzende kookzones, zelfs als je ze niet gebruikt,

• als er heet kookgerei op de koude kookzone wordt geplaatst,

• als de kookplaat is uitgeschakeld, maar de kookzone nog heet is. Het indicatielampje verdwijnt als de kookzone is afgekoeld.

5.5 De kookzones gebruiken

Plaats het kookgerei in het midden van de gekozen kookzone. Inductiekookzones passen zich tot op zekere hoogte NEDERLANDS 49automatisch aan de afmetingen van pannen aan. Gebruik voor een optimale warmteoverdracht kookgerei met een bodemdiameter die vergelijkbaar is met de grootte van de kookzone (d.w.z. de maximale waarde van de diameter van het kookgerei in "Technische gegevens" > "Specificatie van de kookzone"). Zorg ervoor dat het kookgerei geschikt is voor inductiekookplaten. Kijk voor meer informatie op types kookgerei in het hoofdstuk 'Hints en tips'. U kunt met groot kookgerei op twee kookzones tegelijkertijd koken. Het kookgerei dient het midden van beide zones te bedekken, maar niet voorbij de gebiedsmarkering komen. Als het kookgerei tussen beide middenzones wordt geplaatst, wordt de functie Bridge niet geactiveerd.

De functie werkt als de pan de middelpunten van beide zones bedekt. Raadpleeg "De kookzones gebruiken" voor meer informatie over de juiste plaatsing van kookgerei. De functie verbindt twee kookzones en ze werken als één kookzone. Stel eerst de kookstand in voor één van de kookzones aan de linkerkant. Om de functie te activeren: raak aan. Raak een van de regelsensoren aan om de warmte-instelling in te stellen of te wijzigen. Om de functie uit te schakelen: raak aan. De kookzones werken onafhankelijk van elkaar.

5.7 Automatisch opwarmen

Gebruik de functie om de gewenste kookstand binnen een kortere tijd te verkrijgen. Als de functie is ingeschakeld, werkt de kookzone in het begin op de hoogste kookstand waarna hij op de gewenste kookstand blijft werken. Voor het activeren van de functie, moet de kookzone koud zijn. Om de functie voor een kookzone in te schakelen: tik op ( gaat aan). Raak meteen de gewenste kookstand aan. Na 3 seconden gaat branden. Om de functie uit te schakelen: wijzig de warmte-instelling.

Deze functie maakt meer vermogen beschikbaar voor de inductiekookzones. De functie kan voor een beperkte tijdsduur voor uitsluitend de inductiekookzone worden geactiveerd. Daarna wordt de inductiekookzone automatisch teruggeschakeld naar de hoogste kookstand. Zie het hoofdstuk 'Technische gegevens'. Om de functie voor een kookzone in te schakelen: raak aan. gaat aan. De functie uitschakelen: wijzig de kookstand. 50 NEDERLANDS5.9 PowerBoost met een kookzone met twee ringen De functie gaat voor de binnenste ring in werking als de kookplaat een pan waarneemt met een kleinere afmeting dan de binnenste ring. De functie gaat voor de buitenste ring in werking als de kookplaat een pan waarneemt met een grotere afmeting dan de binnenste ring.

• Timer met aftelfunctie U kunt deze functie gebruiken om de lengte van één kooksessie in te stellen. Stel eerst de warmtestand voor de kookzone in en dan de functie. Om de kookzone in te stellen: tik herhaaldelijk op totdat het lampje van een kookzone verschijnt. Om de functie te activeren: tik op van de timer om de tijd in te stellen (00 - 99 minuten). Als het lampje van de kookzone gaat knipperen, wordt de tijd afgeteld. Om de resterende tijd te zien: tik op om de kookzone in te stellen. Het indicatielampje van de kookzone begint te knipperen. Op het display wordt de resterende tijd weergegeven. Om de tijd te wijzigen: tik op om de kookzone in te stellen. Tik op of . Om de functie te deactiveren: tik op om de kookzone in te stellen en tik vervolgens op . De resterende tijd telt terug tot 00. Het indicatielampje van de kookzone verdwijnt. Als de aftelling beëindigd is, klinkt er een geluidssignaal en knippert 00. De kookzone wordt uitgeschakeld. Om de functie te stoppen: tik op .

• CountUp Timer Gebruik deze functie om in de gaten te houden hoe lang de kookzone werkt. Om de kookzone in te stellen: tik herhaaldelijk op totdat het lampje van een kookzone verschijnt. Om de functie te activeren: tik op van de timer. verschijnt. Als het lampje van de kookzone gaat knipperen, wordt de tijd opgeteld. Het display schakelt tussen en de getelde tijd (in minuten). Om in de gaten te houden hoelang de kookzone werkt: tik op om de kookzone in te stellen. Het indicatielampje van de kookzone begint te knipperen. De display geeft aan hoe lang de zone werkt. Om de functie te deactiveren: tik op

tik vervolgens op of . Het indicatielampje van de kookzone verdwijnt.

• Kookwekker U kunt deze functie gebruiken wanneer de kookplaat is ingeschakeld maar de kookzones niet werken. De warmtestand op het display toont . Om de functie te activeren: tik op en tik vervolgens op of van de timer om de tijd in te stellen. Als de tijd verstreken is, klinkt er een geluidssignaal en knippert 00. Om de functie te stoppen: tik op . De functie heeft geen invloed op de werking van de kookzones.

Deze functie stelt alle kookzones in die op de laagste warmte-instelling werken. Als de functie in werking is, zijn alle andere symbolen op de bedieningspanelen vergrendeld. De functie stopt de timerfuncties niet.

1. Om de functie in te schakelen: druk op

gaat aan. De warmte-instelling wordt verlaagd naar 1. NEDERLANDS 512. Om de functie uit te schakelen, druk op

De vorige kookstand verschijnt.

U kunt het bedieningspaneel vergrendelen terwijl de kookzones in werking zijn. Hiermee wordt voorkomen dat de kookstand per ongeluk wordt veranderd. Stel eerst de kookstand in. De functie inschakelen: raak aan. gaat gedurende 4 seconden aan. De timer blijft aan. De functie uitschakelen: Raak aan. De vorige kookstand gaat aan. Als u de kookplaat uitzet, stopt u deze functie ook.

5.13 Kinderbeveiligingsinrichting

Deze functie voorkomt dat de kookplaat onbedoeld wordt gebruikt. Om de functie te activeren: activeer de kookplaat met . Stel geen warmteinstelling in. Raak 4 seconden aan. gaat aan. Schakel de kookplaat uit met

Om de functie te deactiveren: activeer de kookplaat met . Stel geen warmteinstelling in. Raak 4 seconden aan. gaat aan. Schakel de kookplaat uit met . Om de functie voor slechts één kooksessie te onderdrukken: activeer de kookplaat met . gaat aan. Raak 4 seconden aan. Stel de kookstand in binnen 10 seconden. U kunt de kookplaat bedienen. Als u de kookplaat uitschakelt met , treedt de functie weer in werking.

5.14 OffSound Control (De geluiden

in- en uitschakelen) Schakel de kookplaat uit. Raak 3 seconden aan. Het display gaat aan en uit. Raak 3 seconden aan. of gaat branden. Raak van de timer aan om één van het volgende te kiezen:

• - de signalen zijn uit

• - de signalen zijn aan Om uw keuze te bevestigen moet u wachten tot de kookplaat automatisch uitschakelt. Als de functie op staat, kunt u de geluiden alleen horen als:

• Kookwekker naar beneden komt

• Timer met aftelfunctie naar beneden komt

• u iets op het bedieningspaneel plaatst.

5.15 Stroommanagement

Als er meerdere zones actief zijn en het verbruikte vermogen de limiet van de stroomtoevoer overschrijdt, verdeelt deze functie het beschikbare vermogen tussen alle kookzones (verbonden met dezelfde fase). De kookplaat regelt de warmte-instellingen om de zekeringen van de installatie in het huis te beschermen.

• Kookzones zijn gegroepeerd volgens de locatie en het aantal fasen van de kookplaat. Elke fase heeft een maximale elektriciteitslading van (3.700 W). Als de kookplaat de limiet van het maximaal beschikbare vermogen bereikt binnen een fase, wordt het vermogen van de kookzones automatisch verlaagd.

• De warmte-instelling van de gekozen kookzone heeft altijd prioriteit. Het resterende vermogen zal tussen de eerder geactiveerde kookzones worden verdeeld, in omgekeerde volgorde van selectie.

• De weergave van de warmte-instelling van de verlaagde zones wisselt tussen de aanvankelijk gekozen warmte-instelling en de verlaagde warmte-instelling.

• Wacht totdat het display stopt met knipperen of verlaag de kookstand van de laatst geselecteerde kookzone. De kookzones blijven werken met de verlaagde warmte-instelling. Wijzig indien nodig handmatig de warmte-instellingen van de kookzones. Zie de afbeelding voor mogelijke combinaties waarin vermogen over de kookzones kan worden verdeeld. 52 NEDERLANDS5.16 Hob²Hood Het is een geavanceerde automatische functie die de kookplaat op een speciale kap aansluit. Zowel de kookplaat als de afzuigkap hebben een infraroodontvanger. Snelheid van de ventilator wordt automatisch bepaald op basis van modusinstelling en temperatuur van de heetste pan op de kookplaat. Je kunt de ventilator ook handmatig van de kookplaat bedienen. Bij de meeste afzuigkappen is het afstandsbedieningssysteem in eerste instantie ingeschakeld. Als de functie is uitgeschakeld, activeer deze dan voordat je de functie gebruikt. Zie voor meer informatie de gebruikershandleiding van de afzuigkap. De functie automatisch bedienen Om de functie te bedienen, stelt u de automatische modus automatisch in op H1 – H6. De kookplaat is oorspronkelijk ingesteld op H5. De afzuigkap reageert wanneer u de kookplaat bedient. De kookplaat herkent de temperatuur van de pannen automatisch en stelt de snelheid van de ventilator erop af. Automatische modi Table title Automa‐ tisch lampje Koken

H0 Uit Uit Uit H1 Aan Uit Uit

Aan Ventilator‐ snelheid 1 Ventilator‐ snelheid 1 Automa‐ tisch lampje Koken

H3 Aan Uit Ventilator‐ snelheid 1 H4 Aan Ventilator‐ snelheid 1 Ventilator‐ snelheid 1 H5 Aan Ventilator‐ snelheid 1 Ventilator‐ snelheid 2 H6 Aan Ventilator‐ snelheid 2 Ventilator‐ snelheid 3

De kookplaat detecteert het kookproces en activeert de ventilatorsnelheid overeenkomstig de automatische modus.

De kookplaat detecteert het bakproces en activeert de ventilatorsnelheid overeenkomstig de automatische modus.

Deze modus activeert de ventilator en de verlichting en reageert niet op de temperatuur. De automatische modus wijzigen

1. De kookplaat uitschakelen.

2. Druk 3 seconden op

. Het display gaat aan en weer uit.

3. Druk 3 seconden op

4. Druk een paar keer in tot gaat

van de timer om een automatische modus te selecteren. Schakel de automatische modus van de functie uit om de afzuigkap rechtstreeks op het afzuigkappaneel te bedienen. Als je klaar bent met koken en de kookplaat uitschakelt, werkt de ventilator mogelijk nog even. Daarna schakelt het systeem de ventilator automatisch uit en wordt voorkomen dat je de ventilator per ongeluk in de komende 30 seconden activeert. De ventilatorsnelheid handmatig bedienen Je kunt de functie ook handmatig bedienen. Druk hiervoor op als de kookplaat actief is. Hierdoor wordt de automatische werking van de functie uitgeschakeld en kun je de NEDERLANDS 53ventilatorsnelheid handmatig wijzigen. Als je op drukt, wordt de ventilatorsnelheid met één verhoogd. Als je een intensief niveau bereikt en weer op drukt, stel je de ventilatorsnelheid in op 0 waardoor de afzuigkapventilator uitschakelt. Om de ventilator weer te starten met ventilatorsnelheid 1, druk op

Schakel de kookplaat uit en weer aan om automatische bediening van de functie te activeren. Het lampje inschakelen Je kunt de kookplaat instellen om het licht automatisch te activeren wanneer je de kookplaat activeert. Zet daarvoor de automatische modus op H1 – H6. Het lampje op de afzuigkap gaat 2 minuten na het uitschakelen van de kookplaat uit.

6. AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Voor inductiekookzones creëert een sterk elektromagnetisch veld de hitte in de pannen zeer snel. Gebruik de inductiekookzones met geschikte pannen.

• Om oververhitting te voorkomen en de prestaties van de zones te verbeteren, moet het kookgerei zo dik en vlak mogelijk zijn.

• Zorg ervoor dat bodems schoon en droog zijn voordat het kookgerei op de kookplaat worden gezet.

• Let er altijd op dat u het kookgerei niet schuift of wrijft op de randen en hoeken van het glas , omdat dit het glasoppervlak kan beschadigen. Panmaterialen

• goed: gietijzer, staal, geëmailleerd staal, roestvrij staal, meerlaagse bodem (aangemerkt als geschikt door de fabrikant).

• niet goed: aluminium, koper, messing, glas, keramiek, porselein. Een pan is geschikt voor een inductiekookplaat als:

• water op de hoogste kookstand binnen korte tijd wordt verwarmd,

• een magneet op de onderkant van het kookgerei plakt. Afmetingen van pannen

• Inductiekookzones passen zich tot op zekere hoogte automatisch aan de afmetingen van pannen aan. Raadpleeg "Technische gegevens" > "Specificatie van kookzones" voor de juiste afmetingen van kookgerei. Plaats het kookgerei in het midden van de gekozen kookzone.

• De efficiëntie van een kookzone hangt samen met de diameter van de pan. Gebruik voor een optimale warmteoverdracht kookgerei met een bodemdiameter die vergelijkbaar is met de grootte van de kookzone (d.w.z. de maximale waarde van de diameter van het kookgerei in "Technische gegevens" > "Specificatie van de kookzone"). – Pannen met een diameter kleiner dan een bepaalde kookzone ontvangen slechts een deel van het vermogen dat door de kookzone wordt opgewekt, wat resulteert in een langzamere opwarming. – Gebruik zowel om veiligheidsredenen als voor optimale kookresultaten geen pannen groter dan aangegeven in de kookzonespecificaties. Zorg ervoor dat pannen tijdens het koken niet dicht bij het bedieningspaneel blijven. Dit kan invloed hebben op de werking van het 54 NEDERLANDSbedieningspaneel of onbedoeld de kookplaatfuncties activeren. Raadpleeg de technische gegevens.

6.2 Geluiden tijdens bedrijf

Deze geluiden zijn normaal en hebben niets met een defect te maken. Geluiden van kookgerei kunnen variëren afhankelijk van het materiaal van het kookgerei en het vermogen. Geluiden gerelateerd aan kookgerei:

• kraakgeluid: kookgerei is gemaakt van verschillende materialen (sandwich- constructie).

• fluitend geluid: bij gebruik van een kookzone met een hoge kookstand en als het kookgerei is gemaakt van verschillende materialen (een sandwich- constructie).

• bromgeluid: als u een hoge kookstand gebruikt. Kookplaatgerelateerde geluiden:

• klikken: er treedt elektrische schakeling op.

• sissen, zoemen: de ventilator werkt.

• ritmisch geluid: kookgerei wordt gedetecteerd.

6.3 Öko Timer (Eco-timer)

Om energie te besparen, wordt de verwarming van de kookzone uitgeschakeld voordat de afteltimer klinkt. Het verschil in bedrijfstijd is afhankelijk van het kookstandniveau en de duur van de bereiding.

6.4 Vereenvoudigde kookgids

De correlatie tussen de kookstand en het stroomverbruik van de kookzone is niet lineair. Wanneer u de kookstand verhoogt, is dit niet proportioneel met de toename in stroomverbruik van de kookzone. Het betekent dat een kookzone op de medium kookstand minder dan de helft van het vermogen gebruikt. De gegevens in de tabel dienen alleen als richtlijn. Table title Warmte-instel‐ ling Gebruik om het volgende te doen: Tijd (min) Tips

Houd gekookt voedsel warm. indien no‐ dig Doe een deksel op het kookgerei.

10 - 40 Kook met een deksel erop.

3 - 5 Zachtjes aan de kook brengen van rijst

en gerechten op basis van melk, reeds bereide gerechten opwarmen.

25 - 50 Voeg minimaal twee keer zo veel

vocht toe als rijst en roer gerechten op melkbasis halverwege de procedure door.

5 - 7 Stoofgroenten, vis, vlees. 20 - 45 Voeg een paar eetlepels water toe.

Controleer de hoeveelheid water tij‐ dens het proces.

20 - 60 Bedek de bodem van de pan met 1-2

cm water. Controleer het waterpeil tij‐ dens het proces. Houd het deksel op de pan.

7 - 9 Kook grotere hoeveelheden voedsel,

stoofschotels en soepen.

60 - 150 Tot 3 l vloeistof plus ingrediënten.

NEDERLANDS 55Warmte-instel‐ ling Gebruik om het volgende te doen: Tijd (min) Tips

5 - 15 Draai om wanneer nodig.

14 Kook water, kook pasta, schroei vlees (goulash, braadpan), frituur frietjes. Kook grote hoeveelheden water. PowerBoost is ingeschakeld.

6.5 Praktische tips voor Hob²Hood

Wanneer je de kookplaat gebruikt met de functie:

• Bescherm het paneel van de kap tegen direct zonlicht.

• Schijn geen halogeenlicht op het paneel van de kap.

• Dek het bedieningspaneel van de afzuigkap niet af.

• Onderbreek het signaal tussen de kookplaat en de afzuigkap niet (bijvoorbeeld met een hand, een handgreep van een pan of een grote pan). Zie de afbeelding. De kap hieronder is alleen bedoeld ter illustratie. Andere op afstand bediende apparaten kunnen het signaal hinderen. Gebruik dergelijke apparaten niet in de buurt van de kookplaat terwijl Hob²Hood ingeschakeld is. Afzuigkappen met de Hob²Hood-functie Voor het volledige assortiment afzuigkappen dat met deze functie werkt, raadpleeg je onze website van de consument. De Electrolux- afzuigkappen die met deze functie werken, moeten het symbool hebben.

56 NEDERLANDS7. ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

7.1 Algemene informatie

• Reinig de kookplaat na elk gebruik.

• Gebruik altijd kookgerei met een schone bodem.

• Krassen of donkere vlekken op het oppervlak hebben geen invloed op de werking van de kookplaat.

• Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

• Gebruik altijd een schraper die wordt aanbevolen voor kookplaten met een glazen oppervlak. Gebruik de schraper alleen als extra hulpmiddel voor het reinigen van het glas na de standaard reinigingsprocedure. WAARSCHUWING! Gebruik geen messen of ander scherp, metalen gereedschap om het glasoppervlak te reinigen.

7.2 Het kookplaat reinigen

• Verwijder onmiddellijk: gesmolten kunststof, plastic folie, zout, suiker en suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen. Gebruik de speciale schraper op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

• Verwijder dit als de kookplaat voldoende afgekoeld is: kalkringen, waterringen, vetvlekken, glanzende metaalverkleuring. Reinig de kookplaat met een vochtige doek en een beetje niet- schurend reinigingsmiddel. Veeg de kookplaat na het reinigen droog met een zachte doek.

• Verwijder glanzende metaalverkleuring: reinig het glazen oppervlak met een doek en een oplossing van water met azijn.

8. PROBLEEMOPLOSSING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

8.1 Wat moet je doen als ...

Table title Probleem Mogelijke oorzaak Oplossing Je kunt de kookplaat niet inscha‐ kelen of bedienen. De kookplaat is niet aangesloten op een stopcontact of niet goed geïn‐ stalleerd. Controleer of de kookplaat goed aan‐ gesloten is op het lichtnet. De zekering is doorgeslagen. Verzeker je ervan dat de zekering de oorzaak van de storing is. Als de zeke‐ ringen keer op keer doorslaan, neem je contact op met een erkende installa‐ teur. Je stelde gedurende 10 seconden geen kookstand in. Schakel de kookplaat opnieuw in en stel de kookstand binnen 10 seconden in. NEDERLANDS 57Probleem Mogelijke oorzaak Oplossing Je hebt 2 of meer sensorvelden te‐ gelijkertijd aangeraakt. Raak slechts één sensorveld aan. Pauze is in werking. Zie "Pause". Water of vetvlekken op het bedie‐ ningspaneel. Reinig het bedieningspaneel. Je kunt een constant piepgeluid horen. De elektrische aansluiting is ver‐ keerd. Trek de stekker van de kookplaat uit het stopcontact. Laat de installatie controleren door een erkende elektri‐ cien. Er klinkt een geluidssignaal en de kookplaat wordt uitgeschakeld. Als de kookplaat wordt uitge‐ schakeld, klinkt er een geluids‐ signaal. Je hebt iets op een of meer sensor‐ velden geplaatst. Verwijder het voorwerp van de sensor‐ velden. De kookplaat wordt uitgescha‐ keld. Je hebt iets op het sensorveld geplaatst. Verwijder het voorwerp van het sen‐ sorveld. De restwarmte-indicator gaat niet aan. De zone is niet heet omdat deze slechts kortstondig is gebruikt, of de sensor is beschadigd. Als de zone voldoende lang gebruikt is om heet te zijn, neem je contact op met een erkende servicedienst. Hob²Hood werkt niet. Je hebt het bedieningspaneel afge‐ dekt. Verwijder het voorwerp van het bedie‐ ningspaneel. Je maakt gebruik van een hele hoge pan die het signaal blokkeert. Gebruik een kleinere pan, verander van kookzone of bedien de afzuigkap handmatig. Automatisch opwarmen werkt niet. De hoogste kookstand is ingesteld. De hoogste kookstand heeft hetzelfde vermogen als de functie. De zone is heet. Laat de zone voldoende afkoelen. De kookstand schakelt tussen twee niveaus. Stroommanagement is in werking. Raadpleeg ‘Dagelijks gebruik’. Het bedieningspaneel wordt heet bij aanraking. Het kookgerei is te groot of je plaatst het te dicht bij het bedieningspaneel. Plaats grotere pannen indien mogelijk op de achterste kookzones. Er klinkt geen geluidsignaal wan‐ neer je de tiptoetsen van het be‐ dieningspaneel aanraakt. De signalen zijn uit. Schakel de geluiden in. Raadpleeg ‘Dagelijks gebruik’. gaat aan. Kinderbeveiligingsinrichting of Blok‐ kering werkt. Raadpleeg ‘Dagelijks gebruik’. gaat aan. Er staat geen pan op de zone. Plaats een pan op de zone. De pan is niet geschikt. Gebruik kookgerei dat geschikt is voor inductiekookplaten. Zie 'Aanwijzingen en tips'. De diameter van de bodem van de pan is te klein voor de zone. Gebruik pannen met de juiste afmetin‐ gen. Raadpleeg de technische gege‐ vens. 58 NEDERLANDSProbleem Mogelijke oorzaak Oplossing Opwarmen duurt lang. Pan is te klein en ontvangt slechts een deel van het vermogen dat door de kookzone wordt gegenereerd. Gebruik voor een optimale warmte‐ overdracht kookgerei met een bodem‐ diameter die vergelijkbaar is met de grootte van de kookzone (d.w.z. de maximale waarde van de diameter van het kookgerei in "Technische gege‐ vens" > "Specificatie van de kookzo‐ ne"). De buitenste ring wordt niet inge‐ schakeld. De diameter van de bodem van de pan is te klein. Gebruik een pan met een grotere bo‐ demdiameter. en een getal gaan branden. Er is een fout opgetreden in de kookplaat. Schakel de kookplaat uit en schakel deze na 30 seconden weer in. Wan‐ neer weer verschijnt, trek je de stekker van de kookplaat uit het stop‐ contact. Steek de stekker van de kook‐ plaat er na 30 seconden weer in. Als het probleem zich blijft voordoen, neem je contact op met een erkende servicedienst.

8.2 Als je geen oplossing kunt

vinden... Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling. Geef de gegevens op het typeplaatje. Geef ook de driecijferige code voor het glaskeramiek (bevindt zich in de hoek van het glazen oppervlak) en een foutmelding die gaat branden. Zorg ervoor dat je de kookplaat correct gebruikt. Als dit niet het geval is, is het onderhoud van een servicemonteur of dealer niet gratis, ook tijdens de garantieperiode. De informatie over garantieperiode en geautoriseerde servicecentra vind je in het garantieboekje.

9.2 Specificatie kookzones

Table title Kookzone Nominaal vermo‐ gen (max warmte- instelling) [W] PowerBoost [W] PowerBoost maximale duur [min] Diameter van het kookgerei [mm] Links voor 2300 3200 10 125 - 210 Links achter 2300 3200 10 125 - 210 Rechtsvoor 1800 / 3500 2800 / 3700 10 / 10 145 - 245 / 245 - 280 NEDERLANDS 59Het vermogen van de kookzones kan binnen een bepaalde kleine marge verschillen van de gegevens in de tabel. Dit kan veranderen afhankelijk van het materiaal en de afmetingen van het kookgerei. Gebruik voor een optimale warmteoverdracht en kookresultaat kookgerei met een bodemdiameter die vergelijkbaar is met de grootte van de kookzone (d.w.z. de maximale waarde van de diameter van het kookgerei in de tabel). Gebruik geen kookgerei dat groter is dan de diameter van de kookzone.

10.1 Productinformatie volgens de EU Ecodesign regulering

Table title Modelnummer LIV63340CK Type kookplaat Inbouwkookplaat Aantal kookzones 3 Verwarmingstechnologie Inductie Diameter van ronde kookzones (Ø) Links voor Links achter Rechtsvoor

Energieverbruik per kookzone (EC electric cooking) Links voor Links achter Rechtsvoor

Energieverbruik van de kookplaat (EC electric hob) 178.2 Wh/kg IEC / EN 60350-2 - Huishoudelijke elektrische kookapparaten - Deel 2: Kookplaten - Methoden voor het meten van prestaties. De energiemetingen betreffende het kookgebied worden geïdentificeerd door de markeringen van de respectievelijke kookzones.

10.2 Energiebesparende

Je kunt energie besparen tijdens het dagelijks koken als je de onderstaande aanwijzingen volgt.

• Gebruik bij het opwarmen van water alleen de hoeveelheid die je nodig hebt.

• Plaats, indien mogelijk, altijd de deksels op het kookgerei.

• Plaats het kookgerei direct in het midden van de kookzone.

• Gebruik de restwarmte om het voedsel warm te houden of om het te laten smelten.

10.3 Productinformatie voor stroomverbruik en maximale tijd om de

toepasselijke modus voor laag vermogen te bereiken Table title Stroomverbruik in uit-modus 0.3 W De maximale tijd die de apparatuur nodig heeft om automatisch de toepasselijke modus voor laag vermogen te bereiken 2 min 60 NEDERLANDS11. MILIEUBESCHERMING Recycleer de materialen met het symbool . Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. NEDERLANDS 61Welcome to Electrolux! Thank you for choosing our appliance. Table title.Get usage advice, brochures, troubleshooting, service and repair information:www.electrolux.com/supportSubject to change without notice. CONTENTS

H4 På Viftehastig‐ het 1 Viftehastig‐ het 1 H5 På Viftehastig‐ het 1 Viftehastig‐ het 2 H6 På Viftehastig‐ het 2 Viftehastig‐ het 3

På Fläkthastig‐ het 1 Fläkthastig‐ het 1 H3 På Av Fläkthastig‐ het 1 H4 På Fläkthastig‐ het 1 Fläkthastig‐ het 1 H5 På Fläkthastig‐ het 1 Fläkthastig‐ het 2 H6 På Fläkthastig‐ het 2 Fläkthastig‐ het 3
