Producttype	Hogedrukreiniger
Merk	STIHL
Model	RE 272 Plus
Bedrijfsdruk	15 MPa (150 bar)
Max. toelaatbare druk	20 MPa (200 bar)
Max. waterdebiet	620 l/h
Waterdebiet volgens norm EN 60335-2-79	560 l/h
Voeding	230 V ~ 50 Hz, 16 A
Vermogen (EU) 2019/1781	3 kW
Beschermingsklasse	I
Beschermingstype	IP X5
Lengte hogedrukslang	15 m (metaal gevlochten, DN 06)
Afmetingen (L × B × H)	392 × 390 × 1164 mm
Gewicht (met slang en spuitlans)	42 kg
Max. waterinlaat temperatuur (druk)	60 °C (>40 °C max. 1 u)
Max. zuighoogte	1 m
Geluidsvermogensniveau (Lwa)	86,6 dB(A)
Geluidsdrukniveau (Lpa)	72,4 dB(A)
Trillingen aan de handgreep	< 2,5 m/s²

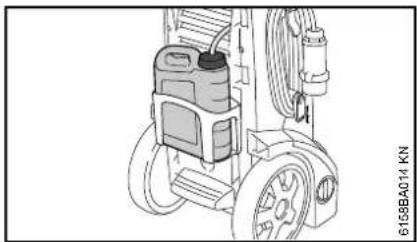

Wasmiddeltank	Ingebouwd, verwijderbaar
Inbegrepen spuitmond	Vlakstraalmond en turbomond
Slanghaspel	Ja
Veiligheidsfuncties	Overstortventiel, aardlekschakelaar 30 mA, pistoolvergrendeling
Onderhoud	Olipeil controleren, spuitmonden en filters reinigen

Veelgestelde vragen - RE 272 Plus STIHL

Hoe start ik de hogedrukreiniger STIHL RE 272 Plus?

Open de waterkraan, sluit het apparaat aan op een stopcontact, rol de hogedrukslang en het stroomsnoer volledig uit. Zet de schakelaar op I en trek vervolgens de trekker van het pistool. De motor start automatisch.

Hoe gebruik ik het wasmiddel met de RE 272 Plus?

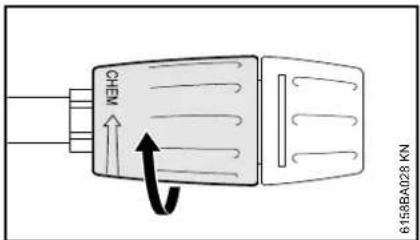

Draai de instelbare spuitmondkop in de richting van CHEM (lage druk modus). Vul de wasmiddeltank of gebruik een aparte container met de aanzuigslang. Stel de dosering in met de knop (0 tot 5 %). Breng het wasmiddel van onder naar boven aan en spoel vervolgens.

Wat te doen als de motor niet start?

Controleer het stopcontact, de zekering (16 A, karakteristiek C of K) en het verlengsnoer (voldoende doorsnede). Zorg dat het pistool is ingedrukt. Als de motor zoemt, kan de spanning te laag zijn of het verlengsnoer te lang.

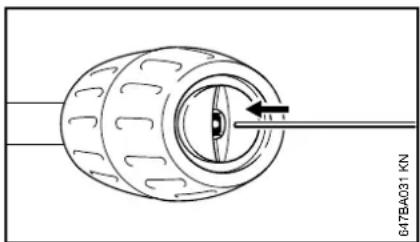

Hoe reinig ik een verstopt spuitmond?

Zet het apparaat uit, trek de trekker tot er geen water meer stroomt. Demonteer de spuitlans en reinig het spuitmond met een fijne naald. Spoel de spuitlans af met helder water.

Welke druk gebruiken om een auto te wassen?

Een druk van ongeveer 100 bar is voldoende voor het reinigen van een voertuig. Gebruik de vlakstraalmond en houd voldoende afstand om de lak niet te beschadigen.

Hoe berg ik het apparaat op na gebruik?

Maak de wasmiddeltank leeg en spoel deze. Koppel de stroom en watertoevoer los. Rol de slang en het snoer op hun houders op. Berg het apparaat op een droge en vorstvrije plaats op.

Wat te doen bij drukschommelingen?

Controleer de watertoevoer (kraan volledig open), het waterinlaatzeefje en het waterfilter (reinig deze). Als het probleem aanhoudt, kan het spuitmond verstopt zijn of de pomp heeft onderhoud nodig.

Hoe controleer ik het oliepeil?

Plaats het apparaat op een vlakke ondergrond. Het oliepeil moet tussen de markeringen min en max op de peilstok staan. Controleer eenmaal per week en na elk transport.

Kan ik het apparaat gebruiken met vuil water?

Nee, gebruik alleen schoon water. Als het water verontreinigingen bevat (zand), installeer dan een geschikt waterfilter om schade aan de pomp te voorkomen.

Waar vind ik reserveonderdelen voor de RE 272 Plus?

Gebruik uitsluitend originele STIHL reserveonderdelen. Raadpleeg uw STIHL-vakhandelaar of de website stihl.com voor de onderdeelnummers.

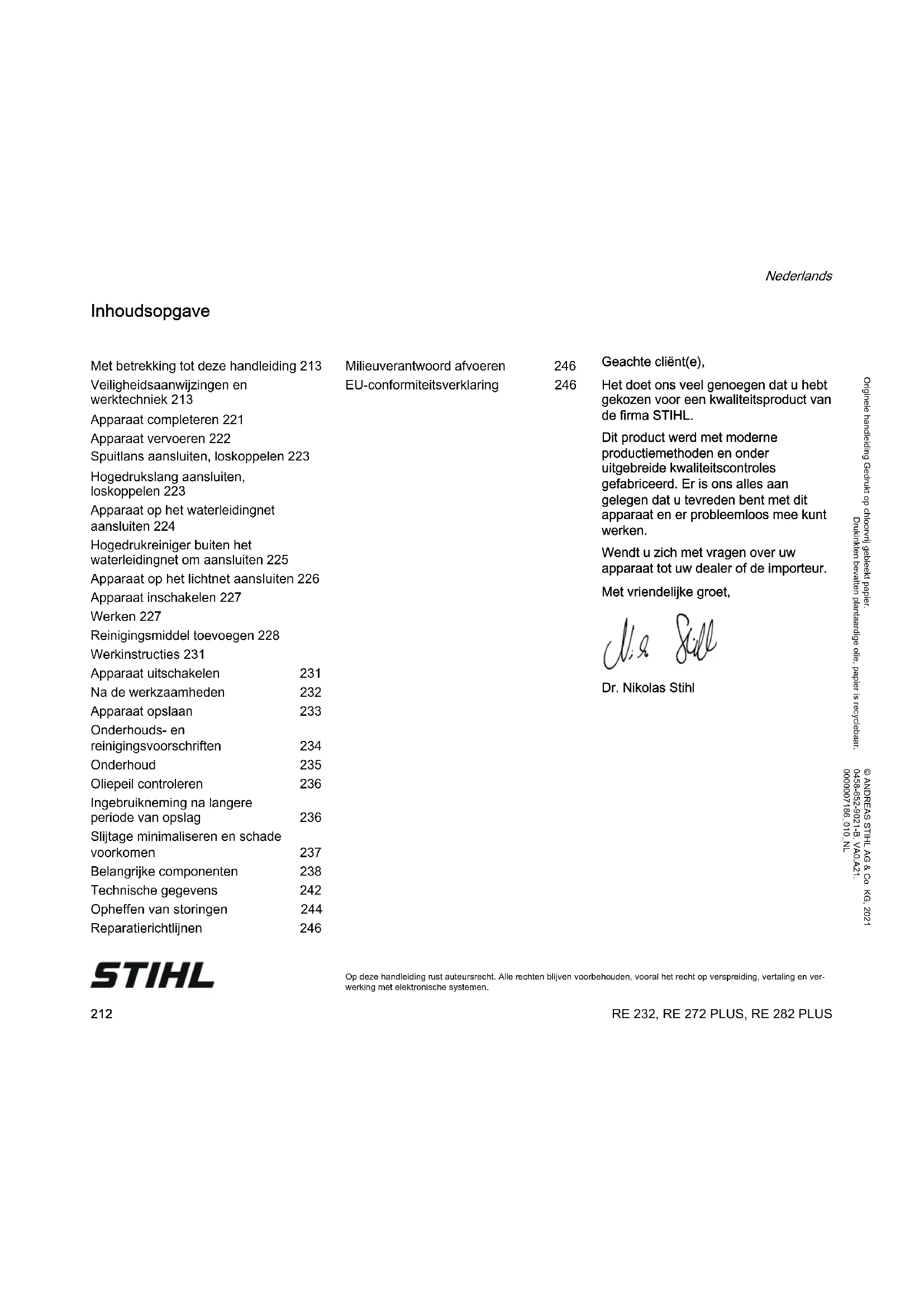

GEBRUIKSAANWIJZING RE 272 Plus STIHL

Met betrekking tot deze handleiding 213

Veiligheidsaanwijzingen en werktechniek 213

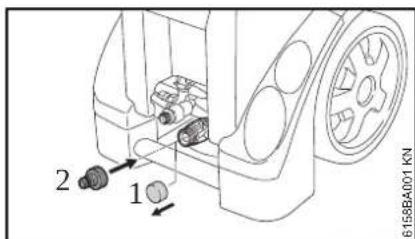

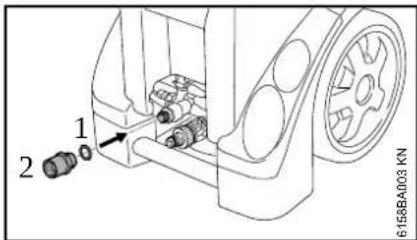

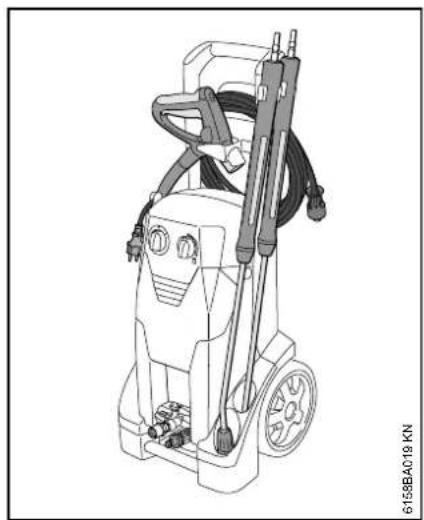

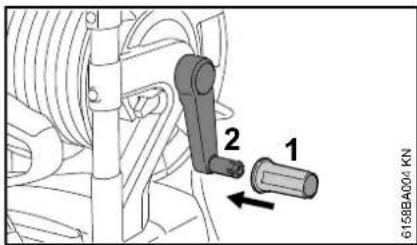

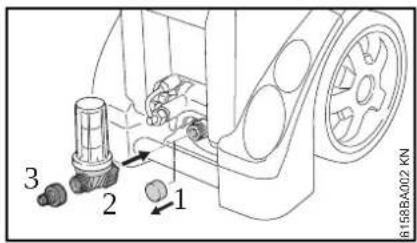

Apparaat completeren 221

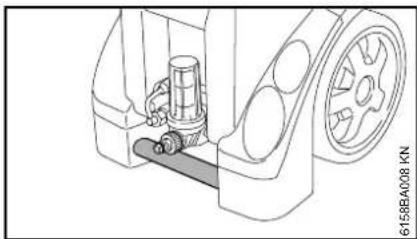

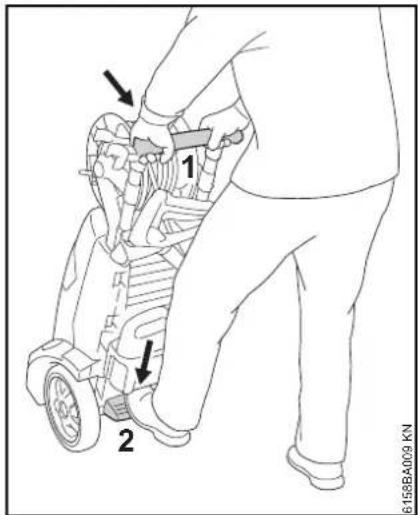

Apparaat vervoeren 222

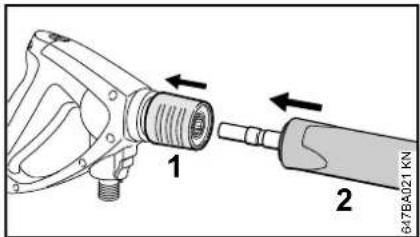

Spuitlans aansluiten, loskoppelen 223

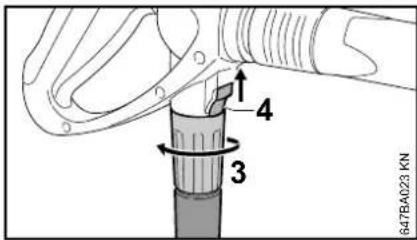

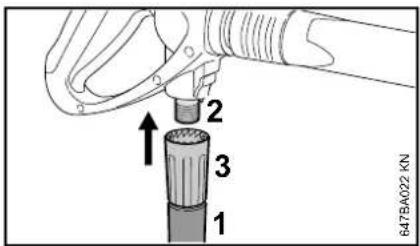

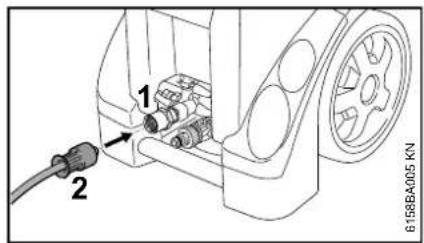

Hogedrukslang aansluiten, loskoppelen 223

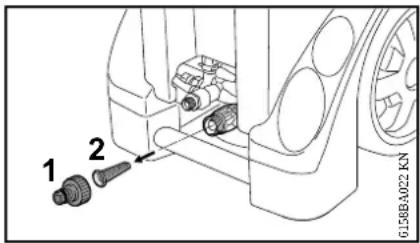

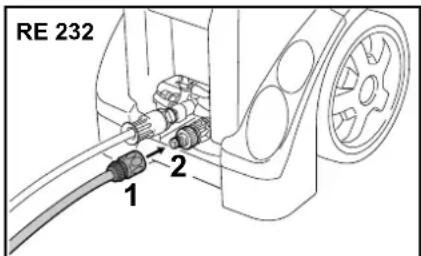

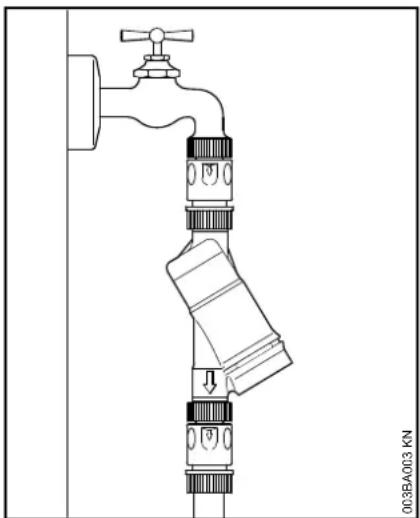

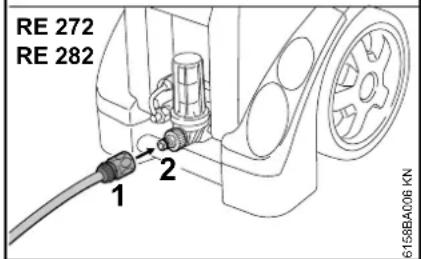

Apparaat op het waterleidingnet aansluiten 224

Hogedrukreiniger buiten het waterleidingnet om aansluiten 225

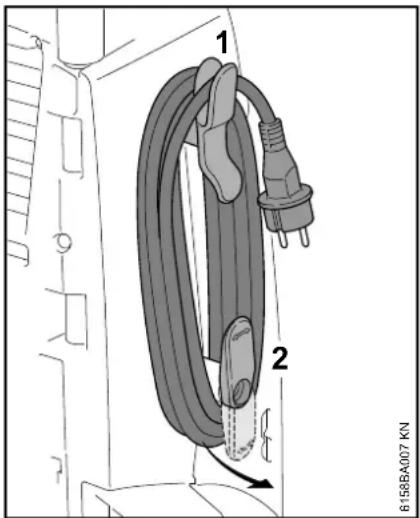

Apparaat op het lichtnet aansluiten 226

Apparaat inschakelen 227

Werken 227

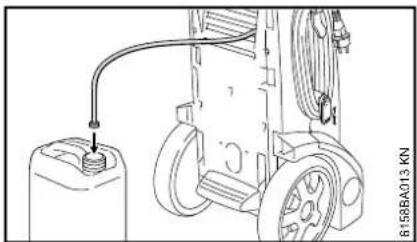

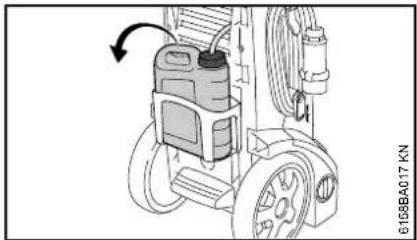

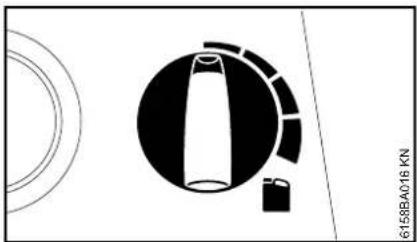

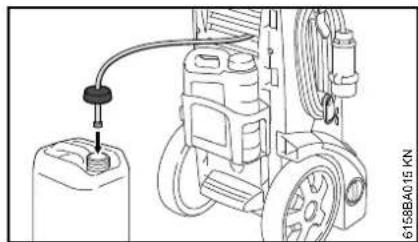

Reinigingsmiddel toevoegen 228

Werkinstructies 231

Apparaat uitschakelen 231

Na de werkzaamheden 232

Apparaat opslaan 233

Onderhouds- en reinigingsvoorschriften 234

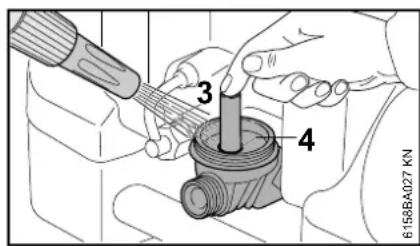

Onderhoud 235

Oliepeil controleren 236

Ingebruikneming na langere periode van opslag 236

Slijtage minimaliseren en schade voorkomen 237

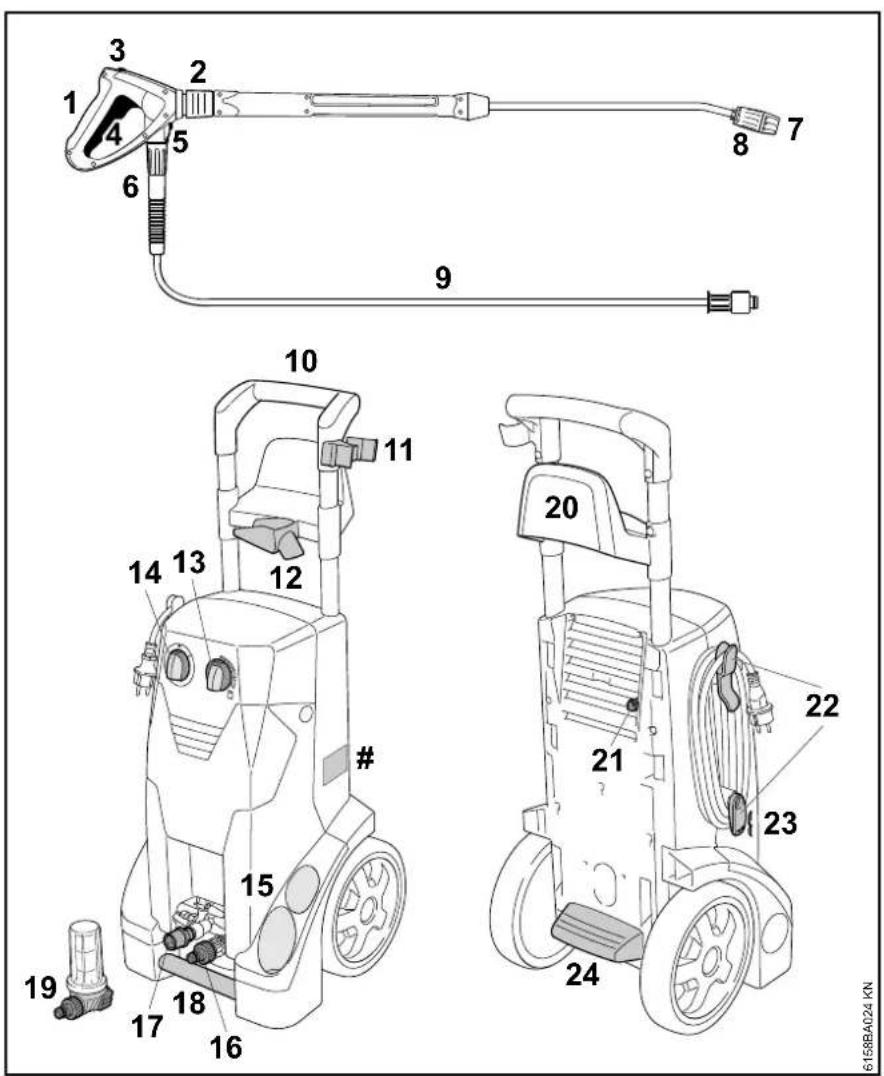

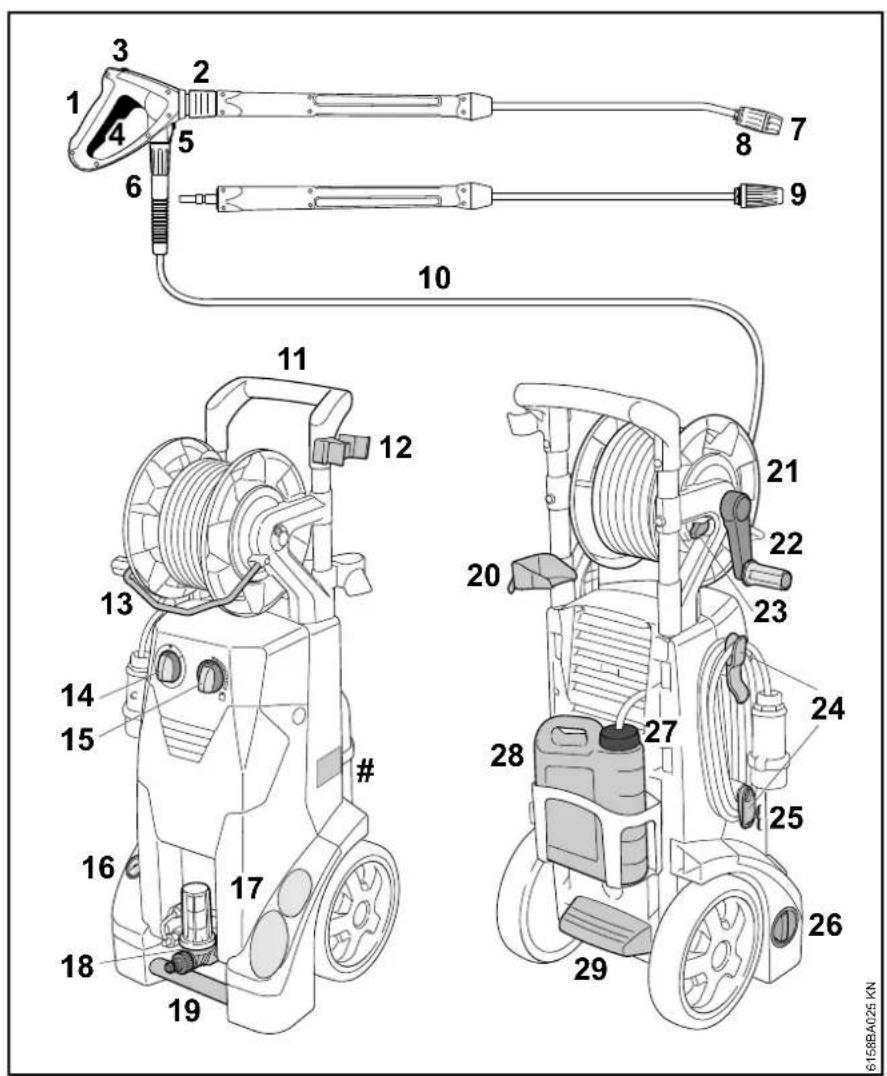

Belangrijke componenten 238

Opheffen van storingen 244

Reparatierichtlijnen 246

Milieuverantwoord afvoeren 246

EU-conformiteitsverklaring 246

Geachte cliënt(e),

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL.

Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleemloos mee kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

Dr. Nikolas Stihl

STIHL

Op deze handleiding rust auteursrecht. Alle rechten blijven voorbehouden, vooral het recht op verspreiding, vertaling en verwerking met elektronische systemen.

Met betrekking tot deze handleiding

Symbolen

Alle symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht.

Codering van tekstblokken

WAARSCHUWING

Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiële schade.

LET OP

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

Technische doorontwikkeling

STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor.

Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend.

Veiligheidsaanwijzingen en werktechniek

Er zijn speciale veiligheidsmaatregelen nodig bij het werken met dit apparaat, omdat er met elektrische stroom wordt gewerkt.

De gehele handleiding voor de eerste ingebruikneming aandachtig doorlezen en voor later gebruik goed opbergen. Het niet in acht nemen van de handleiding kan levensgevaarlijk zijn.

⚠ WAARSCHUWING

• Kinderen of minderjarigen mogen niet met het apparaat werken. Kinderen onder toezicht houden om er zeker van te zijn dat deze niet met het apparaat kunnen spelen.
• Het apparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn – altijd de handleiding meegeven.
• Het apparaat niet gebruiken als er zich personen zonder beschermende kleding op de werkplek bevinden.
• Voor alle werkzaamheden aan het apparaat, bijv. schoonmaken, onderhoud, vervanging van onderdelen – de netsteker uit de contactdoos trekken!
• Tijdens de werkzaamheden met een hogedrukreiniger kunnen er aerosolen worden gevormd. Het inademen van aerosolen kan gevaarlijk zijn voor de

Nederlands

gezondheid. Om de noodzakelijke maatregelen voor bescherming tegen waterhoudende aerosolen te bepalen, moet voor de werkzaamheden een beoordeling van de risico's hiervan worden uitgevoerd, afhankelijk van het terreinoppervlak en de omgeving. Gasmaskers van de klasse FFP2 of hoger zijn geschikt als bescherming tegen waterhoudende aerosolen.

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.

Als het apparaat niet wordt gebruikt, het apparaat zo neerzetten dat niemand in gevaar kan worden gebracht. Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben, de netkabel uit de contactdoos trekken.

Het apparaat mag alleen door die personen worden gebruikt, die zijn onderricht in het gebruik en het werken

hiermee of kunnen aantonen dat zij veilig met het apparaat kunnen werken.

Het apparaat kan door personen met een beperkte lichamelijke, sensorische of verstandelijke handicap of bij gebrek aan ervaring en kennis worden gebruikt, indien deze onder toezicht staan en worden geïnstrueerd in een veilige omgang met het apparaat om de hiermee verbonden gevaren te begrijpen.

De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld.

Wie voor het eerst met het apparaat werkt: door de verkoper of door een andere deskundige laten demonstreren hoe men hiermee veilig kan werken.

In enkele landen kan het gebruik van geluid producerende apparaten door

lokale verordeningen zijn beperkt. De nationale voorschriften in acht nemen.

Voor het begin van de werkzaamheden controleren of het apparaat in goede staat verkeert. Vooral op de netkabel, de netsteker, de hogedrukslang, de spuitinrichting en de veiligheidsinrichtingen letten.

Nooit met een beschadigde hogedrukslang werken – deze direct vervangen.

Het apparaat alleen dan in gebruik nemen als alle componenten in goede staat verkeren.

Over de hogedrukslang mag niet worden gereden, bovendien mag hij niet worden uitgerekt, geknikt of verdraaid.

Het apparaat niet verplaatsen door aan de hogedrukslang of aan de netkabel te trekken.

De hogedrukslang moet zijn vrijgegeven voor de toelaatbare werkdruk van het apparaat.

De toelaatbare werkdruk, de maximumtemperatuur en de productiedatum staan op de

buitenmantel van de hogedrukslang gedrukt. Op de armaturen staan de toelaatbare druk en de productiedatum.

Toebehoren en onderdelen

⚠ WAARSCHUWING

- Hogedrukslangen, armaturen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Alleen hogedrukslangen, armaturen, koppelingen en ander toebehoren monteren, die door STIHL voor dit apparaat zijn vrijgegeven, of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geautoriseerde dealer. Alleen

hoogwaardig toebehoren monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat.

- STIHL adviseert originele STIHL onderdelen en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

Geen wijzigingen aan het apparaat aanbrengen – uw veiligheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiële schade die door het gebruik van niet-vrijgegeven aanbouwapparaten wordt veroorzaakt is STIHL niet aansprakelijk.

Lichamelijke gesteldheid

Wie met het apparaat werkt moet goed uitgerust en gezond zijn en een goede lichamelijke conditie hebben. Wie zich om gezondheidsredenen niet mag inspannen, moet zijn arts raadplegen of het werken met dit apparaat mogelijk is.

Na gebruik van alcohol, medicijnen die het reactievermogen beïnvloeden of drugs mag niet met het apparaat worden gewerkt.

Toepassingen

De hogedrukreiniger is geschikt voor het reinigen van oppervlakken, voertuigen, machines, ketels, gevels, stallen en voor het stof- en vonkvrij ontroesten.

Het gebruik van het apparaat voor andere doeleinden is niet toegestaan en kan leiden tot ongelukken of defecten aan het apparaat.

Het apparaat niet bij temperaturen rond en onder de 0 °C (32 °F) gebruiken.

Kleding en uitrusting

Schoenen met slipvrije zool dragen.

Nederlands

WAARSCHUWING

Om de kans op oogletsel te redu- ceren een nauw aansluitende vei- ligheidsbril volgens de norm EN 166 dragen. Erop letten dat de veiligheids- bril goed zit.

Beschermende kleding (veiligheidskleding) dragen. STIHL adviseert het gebruik van werkkleding, om de kans op letsel bij het onverhoopt in aanraking komen met de hogedrukstraal te reduceren.

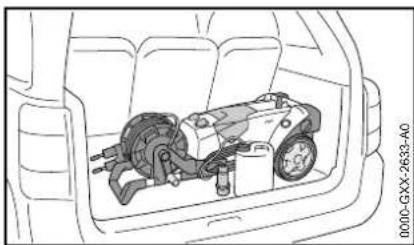

Vervoer

Bij vervoer in en op voertuigen:

• De hogedrukreiniger aan de hand van de nationaal geldende voorschriften beschermen tegen kantelen en beschadigingen
• Reinigingsmiddelreservoir, -tank aftappen en voorkomen dat dit kan kantelen

Als het apparaat en toebehoren bij temperaturen rond of lager dan 0 °C (32 °F) worden vervoerd, adviseren wij het gebruik van antivries – zie "Apparaat opslaan".

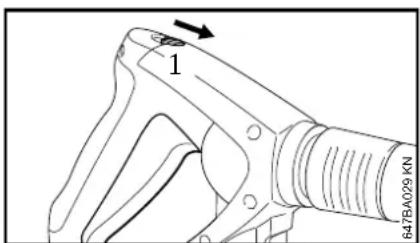

Reinigingsmiddel

WAARSCHUWING

• Het apparaat werd zo ontwikkeld dat de door de fabrikant aangeboden of geadviseerde reinigingsmiddelen kunnen worden gebruikt.

• Alleen die reinigingsmiddelen gebruiken die zijn vrijgegeven voor het gebruik met een hogedrukreiniger. Het gebruik van niet geschikte reinigingsmiddelen of chemicaliën kan gevaar opleveren voor de gezondheid en leiden tot beschadigingen aan de machine en het te reinigen object. Bij vragen hierover contact opnemen met een geautoriseerde dealer.

• De reinigingsmiddelen altijd in de voorgeschreven dosering gebruiken – op de betreffende instructies van het reinigingsmiddel letten.

• Reinigingsmiddelen kunnen voor de gezondheid schadelijke (giftige, bijtende, prikkelende), brandbare, licht ontvlambare stoffen bevatten. Reinigingsmiddel bij contact met de ogen of de huid direct grondig met veel schoon water af-, uitspoelen. Bij inslikken direct contact opnemen met een arts. De bladen met de veiligheidsgegevens van de fabrikant in acht nemen!

Voor aanvang van de werkzaamheden

De hogedrukreiniger niet direct op het drinkwaterleidingnet aansluiten.

Hogedrukreiniger alleen in combinatie met een terugstroomblokkering op het

drinkwaterleidingnet aansluiten – zie "Speciaal toebehoren"

WAARSCHUWING

- Als er drinkwater door de terugstroomblokkering is gestroomd, wordt dit niet meer als drinkwater beschouwd

Het apparaat niet gebruiken in combinatie met vervuild water.

Bij kans op vuil water, (bijv. drijfzand) moet een hiertoe geschikt waterfilter worden gebruikt.

Hogedrukreiniger controleren

WAARSCHUWING

• De hogedrukreiniger mag alleen worden gebruikt als deze technisch in goede staat verkeert en niet is beschadigd – kans op ongelukken!
• De schakelaar moet gemakkelijk in stand 0 kunnen worden geplaatst

• De schakelaar moet in stand 0 staan

• Het apparaat niet gebruiken bij een beschadigde hogedrukslang, spuitinrichting en veiligheidsvoorzieningen

• De hogedrukslang en de spuitinrichting in goede staat (schoon, gangbaar), correcte montage
• Voor een veilige bediening moeten de handgrepen schoon en droog, alsmede olie- en vuilvrij zijn
• Oliepeil controleren
• Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen
• Het apparaat zo neerzetten dat het niet kan wegglijden of kantelen. Het apparaat alleen gebruiken op een stabiele en vlakke ondergrond

Elektrische aansluiting

WAARSCHUWING

Kans op stroomschokken voorkomen:

• De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet
• De netkabel, de netsteker en de verlengkabel op beschadigingen controleren. Het apparaat niet met een beschadigde netkabel, verlengkabel of met een beschadigde netsteker gebruiken
• Elektrische aansluiting alleen op de volgens voorschrift geïnstalleerde contactdoos
• Isolatie van de net- en verlengkabel, steker en contrasteker in goede staat
• Netstekers, netkabels en verlengkabels alsmede elektrische stekerverbindingen nooit met natte handen vastpakken

Nederlands

WAARSCHUWING

De net- en verlengkabel correct neerleggen:

• Op de minimale doorsnede van de afzonderlijke kabels letten – zie "Apparaat elektrisch aansluiten"
• De netkabel zo neerleggen en markeren, dat deze niet kan worden beschadigd en er niemand in gevaar kan worden gebracht – kans op struikelen!
• Het gebruik van niet geschikte verlengkabels kan gevaarlijk zijn. Alleen verlengkabels gebruiken die zijn vrijgegeven voor gebruik in de buitenlucht en als zodanig zijn gecodeerd, waarbij tevens de kabeldoorsnede voldoende is voor het afgenomen vermogen

• De steker en de contrasteker van de verlengkabel moeten waterdicht zijn en mogen niet in het water liggen

• Wij adviseren, de stekerverbinding, bijv. door het gebruik van een kabelhaspel minimaal 60 mm boven de grond te houden

• Niet langs randen, punten of scherpe voorwerpen laten schuren
• Niet in deur- of raamsponningen inklemmen
• Bij in elkaar gedraaide kabels – de netsteker uit de contactdoos trekken en de kabels uit de knoop halen
• De kabelhaspel altijd geheel afrollen, om brandgevaar door oververhitting te voorkomen

Tijdens de werkzaamheden

WAARSCHUWING

- Nooit oplosmiddel bevattende vloeistoffen of onverdunde zuren en oplosmiddelen (bijv. benzine, stookolie, verfverdunners of aceton) aanzuigen. Deze stoffen

tasten de in het apparaat gebruikte materialen aan. De spuitnevel vat zeer gemakkelijk vlam, is explosief en giftig.

Bij beschadiging van de netkabel direct de netsteker uit de contactdoos trekken – levensgevaar door elektrische schok!

Het apparaat zelf en andere elektrische apparaten nooit met de hoge- drukstraal of met een waterstraal afspuiten – kans op kortsluiting!

Elektrische installaties, aansluitingen en stroomgeleidende kabels niet met de hogedrukstraal of een waterstraal afspuiten – kans op kortsluiting!

De gebruiker mag de straal noch op zichzelf, noch op andere personen richten, ook niet om kleding of schoenen te reinigen – kans op letsel!

Altijd voor een stabiele en veilige houding zorgen.

Met het apparaat alleen staand werken.

Let op bij gladheid, regen, sneeuw, ijs, op hellingen en in oneffen terrein – kans op uitglijden!

De hogedrukreiniger op een zo groot mogelijke afstand van het te reinigen object opstellen.

Het apparaat niet afdekken en op voldoende ventilatie voor de motor letten.

De hogedrukstraal nooit op dieren richten.

De hogedrukstraal nooit op onoverzichtelijke plaatsen richten.

Kinderen, dieren en toeschouwers op afstand houden.

Bij het reinigen mogen geen gevaarlijke stoffen (bijv. asbest, olie) van het te reinigen object in het milieu terechtkomen. Beslist de betreffende milieurichtlijnen in acht nemen!

Geen oppervlakken waarin asbestcement is verwerkt afspuiten met een hogedrukstraal. Behalve vuil kunnen ook gevaarlijke asbestvezels vrijkomen die de longen kunnen aantasten. Dit gevaar is vooral aanwezig nadat het behandelde oppervlak is opgedroogd.

Kwetsbare componenten van rubber, stof, en dergelijke niet met een rotorstraal, bijv. met de rotorsproeier reinigen. Tijdens het reinigen op voldoende afstand tussen de hogedruksproeier en het oppervlak letten om beschadiging van het te reinigen oppervlak te voorkomen.

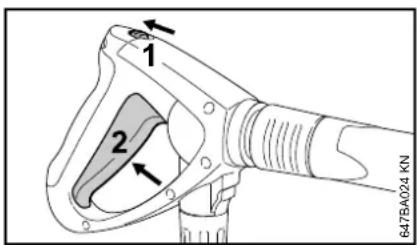

De hendel van het spuitpistool moet soepel bewegen en automatisch in de uitgangsstand terugkeren nadat hij is losgelaten.

De spuitinrichting met beide handen vasthouden om de controle erover niet te verliezen door de terugstootkracht of door het koppel dat ontstaat bij een gebogen spuitlans.

De hogedrukslang niet knikken en hiermee geen lussen vormen.

De netkabel en de hogedrukslang niet beschadigen door hier overheen te rijden, deze af te knellen of door eraan te trekken, beschermen tegen hitte en olie.

De netkabel niet met de hogedrukstraal in aanraking laten komen.

Als het apparaat niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werd uitgeschakeld, dit voor het opnieuw in gebruik nemen beslist op een bedrijfszekere staat controleren – zie ook "Voor aanvang van de werkzaamheden". Vooral de correcte werking van de veiligheidsinrichtingen controleren. Een nietbedrijfszeker apparaat in

Nederlands

geen geval verder gebruiken. In geval van twijfel contact opnemen met een geautoriseerde dealer.

Voor het achterlaten van het apparaat: het apparaat uitschakelen – de netsteker uit de contactdoos trekken.

Veiligheidsinrichting

Een ontoelaatbaar hoge druk wordt bij het aanspreken van de veiligheidsinrichting via een overstroomklep teruggevoerd naar de aanzuigzijde van de hogedrukpomp. De veiligheidsinrichting is af fabriek ingesteld en mag niet worden versteld.

Na de werkzaamheden

Het apparaat uit- schakelen voordat dit wordt achtergelaten!

• De netsteker uit de contactdoos trekken
• De waterslang tussen het apparaat en het waterleidingnet loskoppelen

De netsteker nooit uit de contactdoos trekken door aan de netkabel te trekken, maar door de netsteker vast te pakken.

Onderhoud en reparaties

WAARSCHUWING

Voor alle werkzaamheden aan het apparaat: De netstekker uit de contactdoos trekken.

hete vlakken niet aanraken.

• Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen hierover contact opnemen met een geautoriseerde dealer.
• Werkzaamheden aan het apparaat (bijv. het vervangen van een beschadigde netkabel) mogen, om gevaarlijke

situaties te voorkomen, alleen worden uitgevoerd door geautoriseerde dealers of gekwalificeerde elektriciens.

Kunststof onderdelen reinigen met een doek. Agressieve reinigingsmiddelen kunnen het kunststof beschadigen.

De koelluchtsleuven in de motorbehuizing indien nodig reinigen.

Het apparaat regelmatig onderhouden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden laten uitvoeren door een geautoriseerde dealer.

STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

STIHL adviseert onderhoudsen reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers nemen regelmatig

deel aan scholingen en ontvangen Technische informaties.

Apparaat completeren

Voor de eerste ingebruikneming moeten bij de apparaten verschillende onderdelen die als toebehoren zijn meegeleverd, worden gemonteerd.

Slangaansluiting op watertoevoer

Zonder waterfilter

2 1 6158A001.KN

N Beschermkap (1) lostrekken van de aansluitnippel

Erop letten dat de watertoevoerzeef in de aansluitnippel zit.

N Slangaansluiting (2) aanbrengen en met de hand vastdraaien

Met waterfilter

3 2 1 6158BA002 KN

N Beschermkap (1) op de watertoevoer lostrekken

N Wartelmoer van het waterfilter (2) aanbrengen, en met de hand vastdraaien

N Slangaansluiting (3) aanbrengen en met de hand vastdraaien

Apparaten zonder slanghaspel
Aansluitnippel op de hogedrukaansluiting

1 2 6158A003 KN

N Afdichtring (1) op de hogedrukaansluiting schuiven

N Aansluitstuk (2) aanbrengen en vastdraaien

Nederlands

Apparaten met slanghaspel

6158BA004 KN

• Draaibare handgreep (1) op de slinger (2) van de slanghaspel schuiven en vastklikken

Apparaat vervoeren

Hogedrukreiniger verplaatsen

1 2 6158BA009 KN

●Hogedrukreiniger met beide handen op de duwbeugel (1) vasthouden
- Het apparaat met de voet op de traplijst (2) tegenhouden, de duwbeugel (1) naar beneden drukken en de hogedrukreiniger in balans brengen

Transporthandgreep

Met behulp van de transporthandgreep kan de hogedrukreiniger worden gedragen.

Vervoer in en op voertuigen

- De hogedrukreiniger aan de hand van de nationaal geldende voorschriften beschermen tegen kantelen en beschadigingen

Hogedrukreiniger liggend vervoeren

●Hogedrukreiniger op de achterzijde liggend vervoeren
●Reinigingsmiddelreservoir/-tank wegnemen – zie "Reinigingsmiddelreservoir/-tank verwijderen, aanbrengen"
●Reinigingsmiddelreservoir aftappen of voorkomen dat dit kan kantelen

Spuitlans aansluiten, loskoppelen

- Beschermkap van de spuitlans trekken en voor later gebruik bewaren

1 2 647BA021 KN

●Koppeling (1) naar achteren trekken en vasthouden
- Spuitlans (2) in de koppeling van het spuitpistool schuiven, resp. voor het uitbouwen uit het spuitpistool trekken
●Koppeling (1) loslaten

Hogedrukslang aansluiten, loskoppelen

Apparaat zonder slanghaspel

Hogedrukslang aansluiten

1 2 6158BA005 KN

●Hogedrukslang op de aansluitnippel (1) schuiven
●Wartelmoer (2) aanbrengen en met de hand vastdraaien

Hogedrukslang losmaken

●Wartelmoer (2) losdraaien
●Hogedrukslang van de aansluitnippel (1) trekken

Apparaat met slanghaspel

De hogedrukslang is al aangesloten.

Hogedrukslang op het spuitpistool

Monteren

647BA022 KN 1 2 3

●Hogedrukslang (1) op de aansluitnippel (2) schuiven
●Wartelmoer (3) aanbrengen en met de hand vastdraaien

Verwijderen

647BA023 KN 4 3

●Schuif (4) in de richting van de pijl drukken en vasthouden
●Wartelmoer (3) losdraaien en in de richting van de pijl van de aansluitnippel schroeven

Hogedrukslangverlengstuk

In principe altijd slechts één hogedrukslangverlengstuk (speciaal toebehoren) gebruiken.

Nederlands

- Het hogedrukslangverlengstuk tussen de hogedrukslang en het spuitpistool aansluiten

Apparaat op het waterleidingnet aansluiten

●Waterslang aansluiten

De waterslang voordat deze op het apparaat wordt aangesloten even met water doorspoelen, zodat zand en andere vuildeeltjes niet in het apparaat terecht kunnen komen en de waterslang wordt ontlucht.

Diameter waterslang: 3/4"

Lengte waterslang: min. 10 m (om drukimpulsen op te vangen)

max. 25 m

RE 232 1 2

RE 272 RE 282 1 2 6158BA006 KN

●Koppeling (1) op de slangaansluiting (2) schuiven
●Waterkraan opendraaien Voor het ontluchten van het systeem:

- De hendel van het spuitpistool (zonder gemonteerde spuitlans) zolang indrukken tot er een gelijkmatige straal uit het spuitpistool komt

Aansluiting op het drinkwaterleidingnet

Bij aansluiting op het drinkwaterleidingnet moet tussen de waterkraan en de slang een terugstroomblokkering zijn geïnstalleerd. De constructie van de terugstroomblokkering moet voldoen aan de nationaal geldende voorschriften.

Als er drinkwater door de terugstroomblokkering is gestroomd, wordt dit niet meer als drinkwater beschouwd.

De voorschriften van het lokale waterleidingbedrijf met betrekking tot het terugstromen van water uit de hogedrukreiniger in het drinkwaterleidingnet in acht nemen.

Hogedrukreiniger buiten het waterleidingnet om aansluiten

De hogedrukreiniger kan in de zuigstand alleen met behulp van de aanzuigset (speciaal toebehoren) worden gebruikt.

LET OP

In principe een waterfilter gebruiken.

• Het apparaat op het waterleidingnet aansluiten en vervolgens overeenkomstig de handleiding even inschakelen
• Apparaat uitschakelen
  ●Spuitlans losmaken van de hogedrukslang
• De slangaansluiting losdraaien van de wateraansluiting
  ●Aanzuigset met het meegeleverde aansluitstuk op de wateraansluiting aansluiten

Beslist het met de aanzuigset meegeleverde aansluitstuk gebruiken. De met de hogedrukreiniger standaard meegeleverde slangaansluitingen zijn niet geschikt voor de zuigstand omdat deze niet geheel afsluiten en daarom niet geschikt zijn voor het aanzuigen van water.

• De zuigslang met water vullen en de zuigklok van de zuigslang in het waterreservoir dompelen – geen vervuild water aanzuigen
  ●De hogedrukslang met de hand naar beneden houden
• Apparaat inschakelen

●Wachten tot er een gelijkmatige waterstraal bij de hogedrukslang naar buiten stroomt
●Apparaat uitschakelen
●Spuitlans aansluiten
●Het apparaat met geopend spuitpistool inschakelen
- Het spuitpistool meerdere malen even inschakelen om het apparaat zo snel mogelijk te ontluchten

Nederlands

Apparaat op het lichtnet aansluiten

De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet.

De minimale beveiliging (zekering) van de netaansluiting moet overeenkomstig de technische gegevens zijn uitgevoerd – zie "Technische gegevens".

Het apparaat moet via een aardlekschakelaar op het elektriciteitsnet worden aangesloten, die de stroomtoevoer onderbreekt als de aardlekstroom gedurende 30 ms hoger is dan 30 mA.

De netkabel moet voldoen aan IEC 60364-1 en aan de nationale voorschriften.

Bij het inschakelen van het apparaat kunnen de bij een instabiel spanningsnet optredende spanningsschommelingen (hoge netimpedantie) de andere aangesloten gebruikers beïnvloeden. Bij een netimpedantie kleiner dan 0,15 Ω zijn er geen storingen te verwachten.

De verlengkabel moet, afhankelijk van de netspanning en de kabellengte, de vermelde minimale doorsnede hebben.

Kabellengte Minimale

doorsnede
400 V / 3~:
400 V – 415 V / 3~:
Tot 20 m 1,5 mm	^2
20 m tot 50 m 2,5 mm	^2
230 V / 1~:
230 V / 3~:

Tot 20 m 2,5 mm ^2

20 m tot 50 m 4 mm ^2

230 V - 240 V / 1\~:

Tot 20 m 2,5 mm ^2

20 m tot 50 m 4 mm ^2

200 V / 3\~:

Tot 10 m 3,5 mm ^2

10 m tot 30 m 5,5 mm ^2

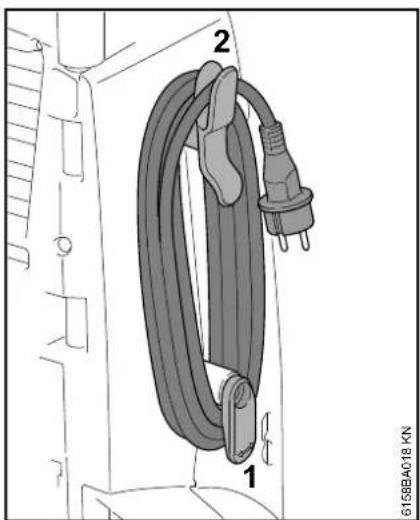

Aansluiting op de contactdoos

Voor de aansluiting op het elektriciteitsnet, controleren of het apparaat is uitgeschakeld – zie "Apparaat uitschakelen"

1 2 6158BA007 KN

●De netsteker uit de bovenste houder (1) nemen
- De onderste houder (2) naar boven zwenken en de netkabel wegnemen
- De netsteker van het apparaat op de netsteker van de verlengkabel in de volgens voorschrift geïnstalleerde contactdoos steken

Apparaat inschakelen

●Waterkraan opendraaien

LET OP

Het apparaat alleen bij een aangesloten waterslang en een opengedraaide waterkraan inschakelen. Als dit wordt nagelaten ontstaat er een tekort aan water, wat kan leiden tot beschadiging van het apparaat.
●Hogedrukslang en de netkabel volledig uitrollen

• De schakelaar in stand I draaien – het apparaat staat nu in de standbystand
• Het spuitpistool op het te reinigen object richten – nooit op personen!

Bij het inschakelen van het apparaat kunnen de bij een instabiel spanningsnet optredende spanningsschommelingen (hoge netimpedantie) de andere aangesloten gebruikers beïnvloeden.

Bij een netimpedantie kleiner dan 0,15 Ohm zijn er geen storingen te verwachten.

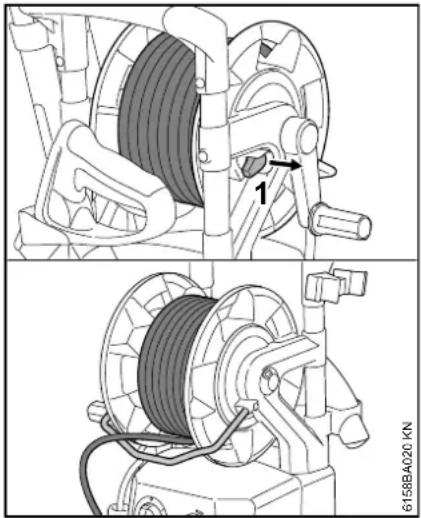

Apparaat met slanghaspel

LET OP

De hogedrukslang altijd volledig van de slanghaspel rollen. Door de hoge waterdruk zet de hogedrukslang uit. Dit kan leiden tot beschadigingen van de slanghaspel of de hogedrukslang zelf.

1 6158BA020 KN

●Slanghaspelblokkering (1) lostrekken
●De hogedrukslang volledig uitrollen

Werken

Spuitpistool bedienen

• Het spuitpistool op het te reinigen object richten – nooit op personen!
• De rotorsproeier, indien gemonteerd, bij het inschakelen naar beneden gericht houden

1 2 647BA024 KN

• Veiligheidspal (1) in de richting van de pijl schuiven – de hendel (2) wordt ontgrendeld
  ●Hendel (2) indrukken

De motor schakelt automatisch in en wordt bij het loslaten van de hendel (1) weer uitgeschakeld. Het apparaat staat dan in de stand-bystand.

Nederlands

Stand-bystand

Het apparaat maximaal 5 min. in de stand-bystand laten staan.

Apparaat met behulp van de schakelaar uitschakelen – zie "Apparaat uitschakelen",

• bij werkonderbrekingen langer dan 5 min,
• bij pauzes,
• als het apparaat onbewaakt wordt achtergelaten.

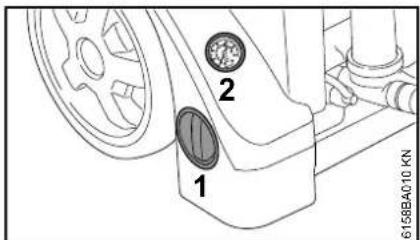

Druk-, opbrengstregeling op apparaat

Alleen RE 272 PLUS, RE 282 PLUS

Op de hogedrukpomp kunnen de werkdruk en de wateropbrengst voor langdurige aanpassingen, afhankelijk van het type reinigingswerkzaamheden worden ingesteld.

6158BA010 KN 1 2

- Draaiknop (1) voor het instellen van de werkdruk en de wateropbrengst verdraaien

Manometer (2) geeft de druk in de hogedrukpomp aan.

Hogedrukslang

De hogedrukslang niet knikken en hiermee geen lussen vormen.

Op de hogedrukslang geen zware voorwerpen plaatsen en niet met auto's over de hogedrukslang heen rijden.

Reinigingsmiddel toevoegen

Bij een gemonteerd hogedrukslangverlengstuk is het onmogelijk reinigingsmiddelen aan te zuigen.

Het reinigingsmiddel kan alleen in de lagedrukstand worden aangezogen.

CHEM 6158BA028 KN

●Stelhuls van de sproeier tot aan de aanslag in de richting "CHEM" verdraaien = lagedrukstand

RE 232

- De aanzuigslang zo ver mogelijk in het losse reinigingsmiddelreservoir/-tank schuiven

RE 272 PLUS, RE 282 PLUS

Reinigingsmiddelreservoir/-tank uitbouwen, inbouwen

Het reinigingsmiddelreservoir/-tank kan voor het vullen, legen en reinigen van het apparaat worden genomen.

• De dop met de aanzuigslang op de vulopening van het/de reinigingsmiddelreservoir, -tank losdraaien
  ●Reinigingsmiddelreservoir/-tank uit de houders trekken

Reinigingsmiddel aanzuigen uit het reinigingsmiddelreservoir/-tank

• Het reinigingsmiddel alleen in de voorgeschreven mengverhouding in het reinigingsmiddelreservoir/-tank bijvullen
• De aanzuigslang zo ver mogelijk in het reinigingsmiddelreservoir/-tank schuiven

RE 232, RE 272 PLUS, RE 282 PLUS

Reinigingsmiddel uit een apart reservoir/tank aanzuigen

• De dop met de aanzuigslang op de vulopening van het/de reinigingsmiddelreservoir, -tank losdraaien
• De dop met de aanzuigslang op het losse reinigingsmiddelreservoir/-tank schroeven

De dop is voorzien van standaardschroefdraad en past op alle gangbare reinigingsmiddelreservoirs/-tanks (blikken).

- De aanzuigslang zo ver mogelijk in het losse reinigingsmiddelreservoir/-tank schuiven

Alle uitvoeringen

- De hoeveelheid van het bij te mengen reinigingsmiddel instellen met behulp van de doseerknop

Doseerknop naar links: 0% (min)

Doseerknop naar rechts: 5% (max)

●Het reinigingsmiddel van beneden naar boven aanbrengen

Reinigingsmiddelen mogen niet op het te reinigen object opdrogen

Als er geen reinigingsmiddel meer mag worden bijgemengd:

●Doseerknop op 0% (min) instellen
- De hogedrukreiniger met een geopend spuitpistool even laten draaien tot er geen reinigingsmiddel meer uit de sproeier naar buiten komt

Nederlands

Na het werk

●Reinigingsmiddelreservoir, -tank aftappen en met schoon water uitspoelen
- De aanzuigslang onderdompelen in schoon water
- Spuitpistool indrukken en de resten van het reinigingsmiddel uit het systeem spoelen

Het reinigingsmiddelconcentraat exact berekenen, instellen

Bij enkele reinigingsmiddelen moet de concentratie zeer nauwkeurig worden ingesteld. In dit geval de waterdoorzet en het reinigingsmiddelverbruik meten.

●Doseerknop voor het reinigingsmiddel in de stand "0 % (min)" plaatsen
- Het spuitpistool in een hiertoe geschikt, leeg opvangblik (> 20 l) houden en exact 1 minuut inschakelen
●Wateropbrengst "Q" in het blik meten
- 2 liter reinigingsvloeistof in de voorgeschreven verdunning in een hiertoe geschikt blik (met een schaalverdeling van 0,1 l) vullen – STIHL adviseert STIHL reinigingsmiddelen te gebruiken
- De aanzuigslang in het blik houden
- De doseerknop voor het reinigingsmiddel overeenkomstig de gewenste concentratie instellen: 0 % (min) tot 5 % (max)

• Het spuitpistool in een hiertoe geschikt, leeg opvangblik (> 20 l) houden en exact 1 minuut inschakelen
• Het verbruik aan reinigingsmiddel "QR" aan de hand van de schaalverdeling aflezen

Berekening van de werkelijke reinigingsmiddelconcentratie:

$$ \frac {\mathrm{QR}}{\mathrm{Q}} \times \mathrm{V} = \text { concentratie } $$

• QR = hoeveelheid verbruikt reinigingsmiddel (in l/min)
• Q = waterhoeveelheid zonder reinigingsmiddel (in l/min)
• V = voorverdunning van het reinigingsmiddel (in %)

Als de werkelijke concentratie afwijkt van de gewenste, de doseerknop overeenkomstig verstellen en zo nodig de meting herhalen.

Voorverdunning van het reinigingsmiddel in % berekenen

Als de voorverdunning niet in percentages wordt weergegeven, kan deze met behulp van de volgende tabel worden vastgesteld:

Mengverhouding

1:1 = 50 %
1:2 = 33,3 %
1:3 = 25 %
1:5 = 16,6 %
1:10 = 9 %

Voorbeeld:

Berekening verhoudingswaarde 1:2

$$ \begin{array}{l} - \quad A = 1 \ - \quad B = 2 \ \end{array} $$

$$ \frac {A}{(A + B)} \times 100 = \text { waarde in } \% $$

$$ \frac {1}{(1 + 2)} \times 100 = 33,3 \% $$

Werkinstructies Apparaat uitschake

De hierna volgende informatie en gebruiksvoorbeelden vergemakkelijken de werkzaamheden en dragen bij aan een optimaal reinigingsresultaat.

Werkdruk en waterdoorzet

Hoge druk lost het vuil beter op. Des te meer water, des te beter het opgeloste vuil wordt afgevoerd.

Kwetsbare delen en oppervlakken (bijv. autolak, rubber) met lage druk of een grotere afstand reinigen om beschadigingen te voorkomen. Voor het reinigen van auto's is een druk van 100 bar meer dan voldoende.

Sproeiers

Vlakstraalsproeier

Universeel inzetbaar – voor het reinigen van onderdelen en (kwetsbare) oppervlakken

Toepassingen:

• Reinigen van auto's en machines
• Reinigen van tegels en terrassen
• Reinigen van dak en gevels

Rotorsproeier

Voor het verwijderen van hardnekkig vuil op stroeve oppervlakken.

Sterk vervuilde oppervlakken

Sterk vervuilde oppervlakken voor het reinigen inspuiten met water.

RE 232, RE 272 PLUS, RE 282 PLUS

Reinigingsmiddel:

Met behulp van reinigingsmiddelen kan de reinigende werking worden versterkt. Door de betreffende inwerktijd (afhankelijk van het gebruikte reinigingsmiddel) wordt de reinigingscapaciteit verhoogd.

Het reinigingsmiddel niet op laten drogen.

De reinigingsmiddelen altijd in de voorgeschreven dosering gebruiken en op de betreffende instructies van het reinigingsmiddel letten.

Door extra gebruik van bijv. een rotorsproeier of een wasborstel kan sterk vasthechtend vuil beter worden verwijderd.

16078A018 KN

●De schakelaar in stand 0 draaien
●De waterkraan dichtdraaien
- De hendel van het spuitpistool ingeknepen houden totdat het water alleen nog maar uit de sproeierkop druppelt (de druk in het apparaat is nu afgebouwd)
●De hendel loslaten

1 64TBA029 KN

- Veiligheidspal (1) in de richting van de pijl schuiven – het spuitpistool wordt vergrendeld, onbedoeld inschakelen wordt zo voorkomen

Nederlands

Na de werkzaamheden

• De netsteker uit de contactdoos trekken
• De slang bij de waterkraan en op het apparaat loskoppelen

Netkabel

●De onderste houder (1) naar beneden kantelen
- De netkabel oprollen en voor de bevestiging in de houder (2) hangen

De hogedrukslang oprollen en spuitinrichting bewaren

RE 232

●Het pistool en de spuitlans in de houder plaatsen
●Hogedrukslang oprollen en in de houder hangen

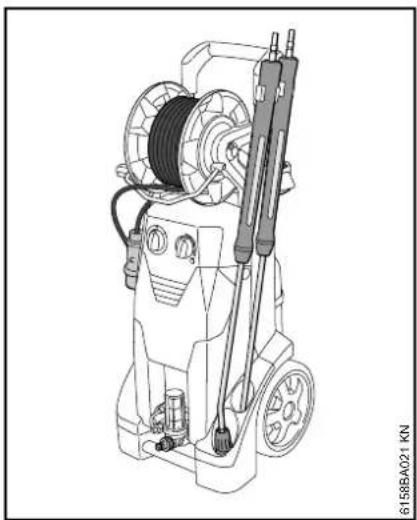

RE 272 PLUS, RE 282 PLUS

●Het pistool en de spuitlans in de houder plaatsen
●Hogedrukslang oprollen

Apparaat opslaan

Het apparaat in een droge, vorstvrije ruimte opslaan.

Als beveiliging tegen bevriezing niet is gegarandeerd – net zoals bij koelsystemen van voertuigen – de pomp met antivries op glycolbasis vullen:

• De watertoevoerslang in een bak met antivries steken
  ●Het spuitpistool zonder spuitlans in dezelfde bak steken
  ●Het apparaat met geopend spuitpistool inschakelen
• De hevel van het spuitpistool zolang indrukken tot er een gelijkmatige straal uit het spuitpistool komt
  ●De overgebleven antivries in een afgesloten jerrycan bewaren

Onderhouds- en reinigingsvoorschriften

De gegevens zijn gebaseerd op normale bedrijfsomstandigheden. Bij langere dagelijkse werktijden moeten de vermelde intervallen overeenkomstig worden ingekort. Bij slechts incidenteel gebruik kunnen de intervallen overeenkomstig worden verlengd.		Voor begin van de werkzaamheden	Na beëindigen van de werkzaamheden, resp. dagelijks	Wekelijks	Maandelijks	RE 232 elke 200 bedrijfsuren	RE 272, 282 elke 300 bedrijfsuren	Bij storingen	Bij beschadiging	Indien nodig
Complete machine	Visuele controle (staat, lekkage) X
	reinigen X				X
Oliepeil van de hogedrukpomp controleren	X
Olie van de hogedrukpomp	laten verversen door geautoriseerde dealer1)					X^2)	X^2)
Aansluiting op de hogedrukslang	reinigen X				X
	Invetten X
Steekkoppeling van de spuitlans en de koppelingsmof van het spuitpistool	reinigen X					X
Watertoevoerzeef3) in de hogedrukingang	reinigen X			X
	vervangen X
Waterfilter3)	visuele controle (vervuiling) X
	reinigen X
	vervangen X
Hogedruksproeier	reinigen X
	vervangen X
Ventilatieopeningen reinigen X
Steunpoten	controleren X
	vervangen X

1) STIHL adviseert de STIHL dealer
2) Eenmalig na de eerste 50 bedrijfsuren
3) Afhankelijk van de uitrusting

Onderhoud

Voor onderhouds- of reinigingswerkzaamheden aan het apparaat altijd de netsteker uit de contactdoos trekken.

Om probleemloos werken te garanderen, adviseren wij de volgende werkzaamheden steeds voor het gebruik van het apparaat uit te voeren:

●Waterslang, hogedrukslang, spuitlans en toebehoren voor de aansluiting met water doorspoelen
●Zand en vuil op de steekkoppeling van de spuitlans en de koppelingsmof van het spuitpistool verwijderen

Hogedruksproeier reinigen

Een verstopte sproeier leidt tot een te hoge pompdruk, met het oog hierop is direct reinigen noodzakelijk.

●Apparaat uitschakelen
- De hendel van het spuitpistool ingeknepen houden totdat het water alleen nog maar uit de sproeierkop druppelt – de druk in het apparaat is nu afgebouwd

●Spuitlans verwijderen
- De sproeier met een hiertoe geschikte naald reinigen

De sproeier alleen reinigen als de spuitlans is losgemaakt

- De spuitlans vanaf de sproeierzijde met water doorspoelen

Waterfilter reinigen

Waterfilter bij vervuiling reinigen.

1 2 6158BA026 KN

●Dop (1) losdraaien
●Filterelement (2) naar boven toe wegnemen
●Dop (1) met schoon water grondig uitspoelen

• Filterelement (2) met schoon water van binnen naar buiten toe grondig uitspoelen
• Filterelement controleren – een beschadigd filterelement vervangen

3 4 6158BA027 KN

• Uitstroomopening (3) met een vinger afsluiten
• Het filterhuis met schoon water grondig afspoelen
• O-ring (4) in het filterhuis en de O-ring in de dop met een levensmiddelvet invetten
  ●Filterelement aanbrengen
  ●Dop aanbrengen en vastdraaien

Watertoevoerzeef schoonmaken

Als er geen waterfilter is gemonteerd, de watertoevoerzeef al naargelang de omstandigheden eenmaal per week of vaker reinigen.

Nederlands

1 2 6158BA022.KN

N Slangaansluiting (1) losmaken

N Zeef (2) voorzichtig met behulp van een tang losmaken en afspoelen

N Voor het weer aanbrengen controleren of de zeef in goede staat verkeert – een beschadigde zeef vervangen

Ventilatieopeningen reinigen

Het apparaat schoonhouden, zodat de koellucht via de openingen in het apparaat vrij in en uit kan stromen.

Aansluitingen invetten

De aansluitingen op de hogedrukslang indien nodig met een levensmiddelvet invetten.

Steunpoten controleren

Om een veilige stand van het apparaat te waarborgen, de beide voorste steunpoten bij beschadiging of slijtage vervangen.

Oliepeil controleren

max. min. 6L58BA023 KN

Wekelijks, alsmede na het vervoer het oliepeil controleren.

N Het apparaat op een vlakke, horizontale ondergrond plaatsen

N Controleren of het oliepeil tussen de markeringen "min" en "max" staat – als dit niet het geval is: contact opnemen met een geautoriseerde dealer. STIHL adviseert de STIHL dealer

Ingebruikneming na langere periode van opslag

Door lange opslagtijden kunnen minerale bezinksels in het water zich in de pomp afzetten. Hierdoor loopt de motor moeilijk of helemaal niet aan.

N Het apparaat aansluiten op de waterleiding en grondig doorspoelen met leidingwater, de netsteker hierbij niet in de contactdoos steken

N De netsteker in de contactdoos steken

N Het apparaat met geopend spuitpistool inschakelen

Slijtage minimaliseren en schade voorkomen

Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding.

De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen wordt veroorzaakt. Dit geldt in het bijzonder voor:

• Niet door STIHL vrijgegeven wijzigingen aan het product
• Het gebruik van toebehoren dat niet voor het apparaat is vrijgegeven, niet geschikt of kwalitatief minderwaardig is
• Het niet volgens voorschrift gebruikmaken van het apparaat
• Gebruik van het apparaat bij sportmanifestaties of wedstrijden
• Vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen
  – Schade door bevriezing
  – Schade door verkeerde netspanning
• Schade door slechte watertoevoer (bijv. diameter van de toevoerslang te klein)

Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhouds- en reinigingsvoorschriften" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelijk is. Hiertoe behoren onder andere:

• Schade aan apparatencomponenten ten gevolge van niet-tijdig of slecht uitgevoerde onderhoudswerkzaamheden
• Corrosie- en andere vervolgschade ten gevolge van onjuiste opslag
• schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

Aan slijtage blootstaande onderdelen

Sommige onderdelen van de hogedrukreiniger staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren o.a.:

• Hogedruksproeiers
• Hogedrukslangen

Belangrijke componenten

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 # 16 17 18 19 20 21 22 23 24 6158BA024 KN

RE 232

1 Spuitpistool
2 Koppeling voor spuitlans
3 Veiligheidspal
4 Hefboom
5 Vergrendeling hogedrukslangaansluiting
6 Wartelmoer hogedrukslang
7 Sproeier
8 Stelhuls voor aanzuiging reinigingsmiddel
9 Hogedrukslang
10 Duwbeugel
11 Houder voor spuitlans
12 Houder voor spuitpistool
13 Doseerknop voor reinigingsmiddel
14 Hoofdschakelaar
15 Houder voor spuitlans

Typeplaatje

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 6158BA024 KN

RE 232

16 Slangaansluiting watertoevoer
17 Aansluitnippel voor hogedrukslang
18 Transporthandgreep
19 Waterfilter 1)
20 Houder voor hogedrukslang
21 Aanzuigslang voor reinigingsmiddel
22 Houder voor netkabel
23 Oliepeilglas
24 Traplijst

Typeplaatje

Nederlands

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 # 16 17 18 19 20 21 22 23 24 25 26 27 28 29 6158BA025.KN

RE 272 PLUS, RE 282 PLUS

1 Spuitpistool
2 Koppeling voor spuitlans
3 Veiligheidspal
4 Hefboom
5 Vergrendeling hogedrukslangaansluiting
6 Wartelmoer hogedrukslang
7 Sproeier
8 Stelhuls voor aanzuiging reinigingsmiddel
9 Rotorsproeier
10 Hogedrukslang
11 Duwbeugel
12 Houder voor spuitlans
13 Geleidebeugel
14 Hoofdschakelaar
15 Doseerknop voor reinigingsmiddel
16 Manometer

Typeplaatje

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 # 16 17 18 19 20 21 22 23 24 25 26 27 28 29 6158BA025.KN

RE 272 PLUS, RE 282 PLUS

17 Houder voor spuitlans

18 Watertoevoer met waterfilter en slangaansluiting

19 Transporthandgreep

20 Houder voor spuitpistool

21 Slanghaspel

22 Slinger van de slanghaspel

23 Slanghaspelblokkering

24 Houder voor netkabel

25 Oliepeilglas

26 Draaiknop druk-, opbrengstregeling

27 Dop voor reinigingsmiddelreservoir/-tank

28 Reinigingsmiddelreservoir/-tank

29 Traplijst

# Typeplaatje

Technische gegevens

	RE 232 RE 232	1)	RE 232	RE 272 PLUS	RE 272 PLUS 4)	RE 282 PLUS
Netaansluitgegevens: 230 V	V	230 V	220 V	230 V	220 V	400 V
	1~	1~	1~	1~	1~	3~
	50 Hz	50 Hz	60 Hz	50 Hz	50 Hz	50 Hz
Vermogen (EU) 2019/1781 §2(2) (j):	3,3 kW	3 kW	3,1 kW	3 kW	3 kW	3,5 kW
Zekering (karakteristiek “C” of “K”):	16 A	13 A	15 A	16 A	16 A	10 A
Beveiligingsklasse: I I I I	I	I
Beveiligingstype:	IP X5	IP X5	IP X5	IP X5	IP X5	IP X5
Werkdruk:	14,5 MPa (145 bar)	12,5 MPa (125 bar)	13,5 MPa (135 bar)	15 MPa (150 bar)	15 MPa (150 bar)	16 MPa (160 bar)
Max. toelaatbare druk:	20 MPa (200 bar)	18 MPa (180 bar)	20 MPa (200 bar)	20 MPa (200 bar)	20 MPa (200 bar)	20 MPa (200 bar)
Max. watertoevoerdruk:	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)
Max. waterdoorzet:	660 l/h	660 l/h	610 l/h	620 l/h	620 l/h	760 l/h
Waterdoorzet volgens EN 60335-2-79:	590 l/h	590 l/h	560 l/h	560 l/h	560 l/h	700 l/h
Max. aanzuighoogte:	1 m	1 m	1 m	1 m	1 m	1 m
Max. watertemperatuur bij aansluiting op waterleidingnet:	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)	60 °C (> 40 °C max. 1h)
Max. watertemperatuur in de zuigstand:	40 °C	40 °C	40 °C	40 °C	40 °C	40 °C
Max. terugstootkracht:	24,6 N 2)	24,1 N 2)	21 N 2)22,3 N 3)	22,7 N 2)24,2 N 3)	22,7 N 2)	29,6 N 2)31,5 N 3)
Lengte ca.:	392 mm	392 mm	392 mm	392 mm	392 mm	392 mm
Breedte ca.:	390 mm	390 mm	390 mm	390 mm	390 mm	390 mm
Hoogte ca.:	1164 mm	1164 mm	1164 mm	1164 mm	1164 mm	1164 mm

Nederlands

	RE 232 RE 232	1)	RE 232	RE 272 PLUS	RE 272 PLUS 4)	RE 282 PLUS
Gewicht (met spuitinrich-ting en hogedrukslang):	ca. 36 kg	ca. 36 kg	ca. 37 kg	ca. 42 kg	ca. 42 kg	ca. 42 kg
Lengte hogedrukslang (gevlochten stalen mantel):	10 m, DN 06	10 m, DN 06	10 m, DN 06	15 m, DN 06	15 m, DN 06	15 m, DN 06
1) Groot-Brittannië
2) Vlakstraalmondstuk
3) Rotormondstuk
4) Argentinië

Geluids- en trillingswaarden

	RE 232	RE 272 PLUS	RE 272 PLUS1)	RE 282 PLUS
Geluiddrukniveau Lpa volgens ISO 3744 (op 1 m afstand)	75,7 dB(A)	72,4 dB(A)	76 dB(A)	73,4 dB(A)
Geluidvermogensniveau Lwa volgens ISO 3744	89,9 dB(A)	86,6 dB(A)	86,6 dB(A)	87,6 dB(A)
Trillingswaarde ahv op de hand-greep volgens ISO 5349	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2
1) Argentinië

Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 dB(A); voor de trillingswaarde bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 m/s ^2 .

REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.

Informatie met betrekking tot het voldoen aan het REACH voorschrift (EG) nr. 1907/2006 zie www.stihl.com/reach

Opheffen van storingen

Voor werkzaamheden aan de machine de steker uit de contactdoos trekken, de waterkraan dichtdraaien en de hendel van het spuitpistool ingeknepen houden tot de druk is afgebouwd.

Storing Oorzaak Oplossing
Motor loopt bij het inschakelen niet aan (bromt bij het inschakelen)	Netspanning is te laag, resp. niet in orde Elektrische aansluiting controleren
	Verlengkabel met een verkeerde draaddoorsnede	Stekker, kabel en schakelaar controleren
		Verlengkabel met een geschikte draad-doorsnede gebruiken, zie “Apparaat op het elektriciteitsnet aansluiten”
	Verlengkabel te lang Apparaat zonder, of met een kortere ver-lengkabel aansluiten
	Netzekering is uitgeschakeld Apparaat uitscha-kelen, hendel van het spuitpistool indrukken tot het water alleen nog uit de sproeierkop druppelt, de veilig-heidspal indrukken, de netzekering inschakelen
	Hendel van het spuitpistool niet ingedrukt	De hendel van het spuitpistool bij het inschakelen indrukken
Motor schakelt continu uit en in	Hogedrukpomp of spuitinrichting lekt	Apparaat door een geautoriseerde dealer 1) laten repareren
Motor draait niet Apparaat wordt door oververhitting van de motor uitgeschakeld	Controleren of de voedingsspanning en de voorgeschreven spanning met elkaar corresponderen, de motor minimaal 5 minuten laten afkoelen
Slechte, ondefinieerbare, onzuivere straal	Sproeier vervuild Sproeier reinigen, zie “Onderhoud”
Drukschommelingen, resp. teruglo-pende druk	Te weinig water De waterkraan geheel opendraaien
	Hogedruksproeier in sproeierkop vervuild	De toegestane aanzuighoogte aanhouden (alleen bij zuigstand)
		Hogedruksproeier reinigen, zie “Onderhoud”
	Watertoevoerzeef in de pompingang verstopt	Watertoevoerzeef reinigen, zie “Onderhoud”
	Waterfilter bij de pompingang vervuild	Waterfilter reinigen, zie “Onderhoud”
	Hogedrukpomp lekt, kleppen defect	Apparaat door een geautoriseerde dealer 1) laten repareren
	Sproeier verstopt	De sproeier schoonmaken.

Voor werkzaamheden aan de machine de steker uit de contactdoos trekken, de waterkraan dichtdraaien en de hendel van het spuitpistool ingeknepen houden tot de druk is afgebouwd.

Storing Oorzaak Oplossing
Reinigingsmiddel wordt niet aangezogen	Reinigingsmiddelreservoir/-tank leeg Reinigingsmiddelreservoir/-tank vullen
	Zuigmond voor reinigingsmiddel verstopt Verstopping opheffen
	Injector versleten Apparaat door een geautoriseerde dealer 1) laten repareren

Reparatierichtlijnen Milieuverantwoord afvoeren

Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen alleen door geautoriseerde dealers worden uitgevoerd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen te monteren.

Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, aan het logo STIHL* en, indien aanwezig, aan het STIHL onderdeellogo G_® (op kleine onderdelen kan dit logo ook als enig teken voorkomen.).

De hogedrukreiniger, het toebehoren en de verpakking inleveren voor recycling.

De hogedrukreiniger, toe- behoren en verpakking niet afvoeren als huisvuil.

Informatie betreffende het milieuvriendelijk verwerken/afvoeren is verkrijgbaar bij de STIHL dealer.

●Hogedrukreiniger, toebehoren en verpakking volgens voorschrift en milieuvriendelijk afvoeren.

EU-conformiteitsverklaring

verklaart op eigen verantwoordelijkheid dat

Constructie: Hogedrukreiniger

Merk: STIHL

Type: RE 232

Serie-identificatie: 4788

Type: RE 272 PLUS

Serie-identificatie: 4788

Type: RE 282 PLUS

Serie-identificatie: 4788

voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2009/125/EC en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd.

EN ISO 12100-1, EN ISO 12100-2, EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11, EN 50581

Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werd gehandeld volgens de richtlijn 2000/14/EG, bijlage V.

Nederlands

Gemeten geluidsvermogenniveau

RE 232 89,9 dB(A)

RE 272 PLUS 86,6 dB(A)

RE 282 PLUS 87,6 dB(A)

Gegarandeerd geluidsvermogenniveau

RE 232 91 dB(A)

RE 272 PLUS 89 dB(A)

RE 282 PLUS 90 dB(A)

Bewaren van technische documentatie:

Het productiejaar en het productieland van het apparaat staan op het CE-typeplaatje van het apparaat vermeld.

Waiblingen, 25-1-2021

Hoofd productgegevens, -voorschriften en goedkeuring

RE 232, RE 272 PLUS, RE 282 PLUS
