Producttype	Autoradio MP3-speler met DAB+, FM, MW, cd-speler, USB-poort en hulp-ingang
Merk	Pure
Model	Highway H250S
Voeding	12 V DC (11-16 V), negatieve massa, zekering 15 A
Afmetingen (B x H x D)	178 x 50 x 166 mm
Gewicht	1,7 kg
Uitgangsvermogen	55 W x 4 max, 20 W x 4 continu (10% THD)
Luidsprekerimpedantie	4-8 ohm
Radiofrequentiebereiken	DAB: band III 174,928-239,200 MHz, band L 1452,960-1490,624 MHz; FM: 87,5-108,0 MHz; MW: 522-1620 kHz
Ondersteunde audioformaten	CD: CD-Audio, CD-R, CD-RW, MP3, WMA; USB: MP3, WMA
Hulp-ingang	Mini-jack 3,5 mm, gevoeligheid ≥ 300 mV
USB-poort	Voor, voor USB-stick (FAT/FAT32)
iPod/iPhone connectiviteit	USB, compatibel met iPod/iPhone
Voorversterkeruitgangen	Voor en achter (2 V), instelbaar voor subwoofer
Equalizer	Voorinstellingen POP, ROCK, CLASSIEK, JAZZ, AANGEPAST (3 parametrische banden)
Uitneembaar frontpaneel	Ja
DAB+ functies	Automatisch zoeken, voorkeuzes (6 per band, 3 banden), service volgen, tekstinformatie
FM/MW functies	RDS, AF, REG, TA, PTY, voorkeuzes (18 FM + 6 MW), automatisch opslaan
CD/USB functies	Afspelen, pauze, navigatie per map, zoeken, herhalen, willekeurig, intro
Weergave	LCD-scherm, meerdere informatie (tijd, tekst, zender, titel, enz.)
Menutalen	Frans, Engels, Duits, Italiaans
Veiligheid	Alleen gebruiken op 12 V accu met negatieve massa; accu loskoppelen voor installatie; gebruik een zekering van 15 A; niet demonteren (laser); geen voorwerpen inbrengen
Onderhoud	Reinig de CD met een zachte doek van het midden naar buiten; vermijd oplosmiddelen; uitneembaar frontpaneel opbergen in de hoes
Garantie	3 jaar (materiaal- en fabricagefouten)
Reserveonderdelen	Zekering 15 A, montagehuls, schroeven, verwijderingsgereedschap, rubberkussen, sierlijst

Veelgestelde vragen - Highway H250S PURE

Hoe stel ik de klok van de Highway H250S in?

Houd de DISP-knop ingedrukt om het systeemmenu te openen. Draai aan de knop tot KLOK verschijnt, druk vervolgens op de knop. De uren knipperen: draai om in te stellen, druk om te bevestigen. Herhaal voor de minuten.

Hoe sla ik een radiostation op in een voorkeuze?

Stem af op de gewenste zender. Houd een van de genummerde knoppen (1-6) ingedrukt tot het nummer knippert en stopt. De zender is opgeslagen op die knop.

Kan ik mijn iPhone via USB aansluiten?

Ja. Sluit uw iPhone aan via de USB-kabel op de USB-poort aan de voorzijde. Gebruik de bedieningselementen van de autoradio om door de muziek te navigeren (afspeellijst, artiesten, albums, enz.). De S-CTRL-modus maakt ook bediening vanaf uw iPhone mogelijk.

Hoe voer ik een fabrieksreset uit?

Verwijder het uitneembare frontpaneel. Gebruik een puntig voorwerp (paperclip) om op de RESET-knop op de voorkant te drukken. Hiermee worden de klok en voorkeuzes gewist.

Hoe luister ik naar DAB+ radio?

Druk op de SOURCE-knop tot DAB is geselecteerd. Gebruik de ◀▶ toetsen om door de zenderlijst te navigeren. Voor automatisch zoeken drukt u op PS/AS. De banden D1, D2, D3 kunnen elk 6 voorkeuzes opslaan.

Hoe stel ik de equalizer in?

Druk op de EQ-knop. Draai aan de knop om een vooraf ingestelde modus te kiezen (POP, ROCK, CLASSIEK, JAZZ) of AANGEPAST. Om aan te passen, selecteert u PERSO en gebruikt u de pijltjes om de band te kiezen (laag, midden, hoog) en stelt u in met de knop.

Hoe gebruik ik de functie voor het doorzoeken van MP3-mappen?

In CD/USB MP3-modus drukt u op MENU om FOLD SCH weer te geven. Draai aan de knop om een map te selecteren, druk om te openen en kies een bestand. U kunt ook de knoppen 5 (vorige map) en 6 (volgende map) gebruiken.

Wat te doen als het uitneembare frontpaneel moeilijk loskomt?

Druk op de ontgrendelknop linksboven op het frontpaneel. Trek het frontpaneel voorzichtig aan de linkerkant los. Forceer niet. Als het frontpaneel vastzit, controleer of er geen voorwerp in de weg zit.

Hoe activeer ik verkeersinformatie (TA)?

Druk op de TA-knop. Het TA-pictogram gaat branden. De autoradio controleert op verkeersinformatie. Als er een melding is, dempt hij of schakelt over naar de zender die de informatie uitzendt. Druk opnieuw op TA om uit te schakelen.

Welke soorten CD's kan ik afspelen?

Highway H250S speelt standaard audio-CD's, CD-R, CD-RW, en CD's met MP3- of WMA-bestanden. CD's van 8 cm en CD's met een onregelmatige vorm zijn niet compatibel.

GEBRUIKSAANWIJZING Highway H250S PURE

Dank u voor uw keuze van de Highway H250S. Met deze handleiding hebt u uw Highway H250S in een mum van tijd geïnstalleerd. Hierin wordt ook uitgelegd hoe u optimaal kunt profiteren van uw toestel. Wij verbeteren voortdurend onze producten en voegen nieuwe functies toe. Om te profiteren van alle verbeteringen na de verzending van uw product, gaat u naar support.pure.com waar u kunt controlleren of er software-updates beschikbaar zijn en waar u de nieuwste versie van de bedieningshandleiding in pdf-formaat kunt downloaden.

Veiligheidsinformatie

Lees deze bedieningsinstructies door zodat u precies weet hoe u de Highway correct kunt bedienen. Nadat u de instructies hebt gelezen, moet u deze handleiding op een veilige plaats bewaren zodat u deze ook later nog eens kunt raadplegen.

Voorzorgsmaatregelen

• Dit product mag uitsluitend worden gebruikt met een 12 V gelijkstroomvoeding met negatieve aarding.
• Ontkoppel de negatieve accupool tijdens de montage en aansluiting van het toestel.
• Bij de vervanging van een zekering moet u altijd een nieuwe zekering van dezelfde stroomsterkte gebruiken.
• Het gebruik van een zekering met een hogere stroomsterkte kan het toestel ernstig beschadigen.
• Probeer het toestel NIET te demonteren. Laserstralen van de optische pick-up zijn gevaarlijk voor de ogen.
• Zorg ervoor dat er geen stekkers of andere voorwerpen in het toestel geraken omdat hierdoor storingen veroorzaakt kunnen worden of veiligheidsrisico's ontstaan zoals elektrische schokken of blootstelling aan laserstralen.
• Indien u de auto lange tijd hebt geparkeerd in warm of koud weer, moet u wachten tot de temperatuur in de auto weer normaal wordt voordat u de Highway gebruikt.
• Houd het volume op een geluidsniveau waarbij u waarschuwingssignalen (toeters, sirenes, etc.) nog steeds kunt horen.
• Breng de auto tot stilstand voordat u complexe handelingen gaat uitvoeren.

• Het afspelen van een defecte of vervuilde cd kan ertoe leiden dat het geluid hier en daar wegvalt.
• Houd de cd alleen in het midden en aan de randen vast.
• Raak het oppervlak van de zijde zonder label niet aan.
• Breng geen zegel, label of gegevensbeveiligingsblad aan op beide zijden van een cd.
• Stel een cd niet bloot aan direct zonlicht of hoge hitte.
• Wrijf een vuile cd vanuit het midden schoon met een schoonmaakdoekje.
• Gebruik nooit oplosmiddelen zoals benzine of alcohol.
• De Highway kan geen cd's van 8 cm (3 inch) afspelen.

Probeer nooit een cd van 8 cm met een adapter of een andere onregelmatig gevormde cd te plaatsen. De Highway kan deze dan niet uitwerpen, wat resulteert in een storing.

- Naast gewone cd's kan de Highway ook CD-R/CD-RW/MP3/UDF-disks afspelen.

Voorzichtig

Ontkoppel de voeding van de Highway en retourneer het toestel aan een after-sales-servicecentre of dealer/leverancier bij wie u de Highway hebt gekocht indien een van de volgende symptomen optreedt:

(1) Water of overig voorwerp in de Highway; (2) Rookontwikkeling;
(3) De Highway verspreidt een brandgeur.

Garantie-informatie

Imagination Technologies Limited garandeert de eindgebruiker dat dit product voor een periode van drie jaar na aankoopdatum vrij van materiaal- en fabricagefouten is bij normaal gebruik. Deze garantie dekt mankementen die worden veroorzaakt door fouten in de productie of het ontwerp; deze is niet van toepassing op schade door ongelukken, ongeacht hoe deze is veroorzaakt, voor slijtage en schade door nalatigheid, en voor aanpassingen, wijzgingen of reparaties die niet door ons zijn goedgekeurd. Ga naar www.pure.com/register om het product bij ons te registreren. Mocht u problemen met uw unit ondervinden, neemt u dan contact op met de leverander of met Pure Support via het adres dat op de achterkant van deze handleiding staat vermeld. Als u uw product moet retourneren, gebruik dan de coorspronkelijke verpakking en voeg alle onderdelen en accessoires bij. Wij behouden het recht voor om onvolledde of slecht verpakte retourzendingen te weigeren.

Opmerking: Om de Highway te registreren hebt u het serienummer nodig. Dit nummer vindt u op de achterzijde van het afneembare frontpaneel.

Vrijwaring

Imagination Technologies Limited geeft een enkele garantie wat betreft de inhoud van deze documentatie en wijst specifiek elke impliciete garantie van verkoopbaarheid of bruikbaarheid voor een bepaald doel af. Daarnaast behoudt Imagination Technologies Limited zich het recht voor deze publicatie van tijd tot tijd te herzien en aan te passen zonder dat Imagination Technologies Limited verplicht is een persoon of organisatie van dergelijke herzieningen of wijzigingen op de hoogte te stellen.

Copyright

Copyright 2014 - Imagination Technologies Limited, Alle rechten voorbehouden. Geen enkel deel van deze publicatie mag op welke wijze dan ook worden gekopieerd of gedistribueroed, overgebracht, overgeschreven, opgeslagen in een terugzooksysteem of vertaald in een willekeurige menselijke of computertaal, zij het elektronisch, mechanisch, magnetisch, handmatig of op andere wijze, of aan derden worden bekendgemaakt zonder de uitdrukkelijke schriftelijke toestemming van imagination Technologies Limited. Versie 4. juli 2014.

Handelsmerken

Highway H250S, Pure, het logo van Pure, Imagination Technologies en het logo van Imagination Technologies zijn handelsmerken of geregistreerde handelsmerken van Imagination Technologies Limited. iPad, iPod en iPhone zijn handelsmerken van Apple Inc., en geregistreerde in de V.S. en andere landen.

"Made for iPod" en "Made for iPhone" houdt in dat een elektronisch accessoire is ontworpen om specifiek te worden aangesloten op respectievelijk een iPod of iPhone, en dat het door de ontwerper is gecertificeerd om te voldoen aan de prestationormen van Apple.

Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving van gereglementeerde en veiligheidsnormen van dit apparaat. Let wel dat het gebruik van deze accessoire met een iPod of iPhone de draadloze prostaties kan boïnvloeden.

iPhone en iPod zijn in de Verenigde Staten en andere landen geregistreerde handelsmerken van Apple Inc.

Inhoud

4 Aan de slag

4 Bedieningselementen frontpaneel

5 De Highway gebruiken

5 Verwijderen en aanbrengen van het afneembare frontpaneel

5 Luisteren naar digitale radio

6 Naar FM- of MW-radio luisteren

1. Programma volgen

7 Naar een cd of USB-stick luisteren

10 Naar een iPod of iPhone luisteren

12 Installatieopties

12 Beschikbare opties voor digitale radio

12 Beschikbare opties voor FM-radio

14 Algemene opties

15 Audio-instellingen uitvoeren

16 Bijlage

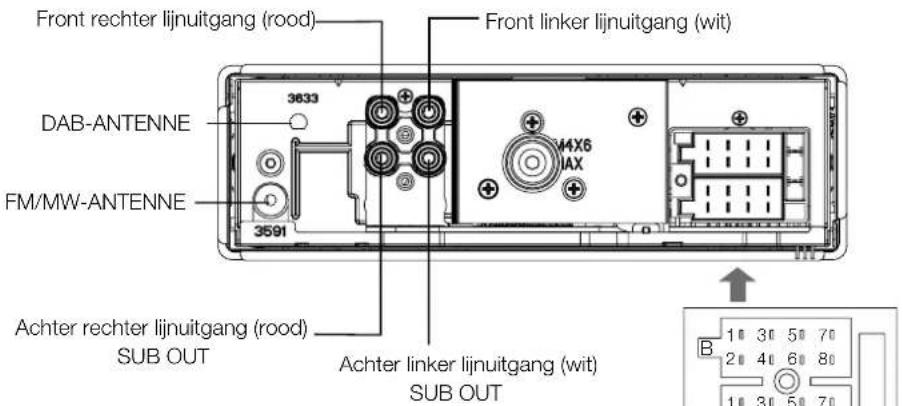

16 Elektrische aansluitingen

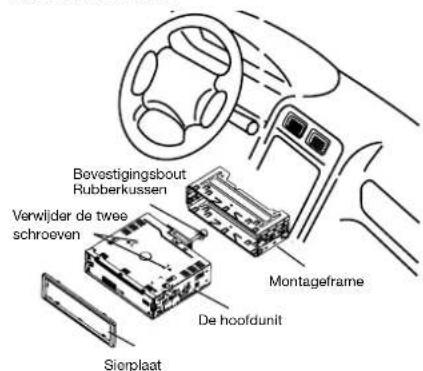

17 Installatiehandleiding

18 Terugzetten van de fabrieksinstellingen

18 Verwijderen van de Highway-hoofdunit

19 Problemen oplossen

20 Specifications

Aan de slag

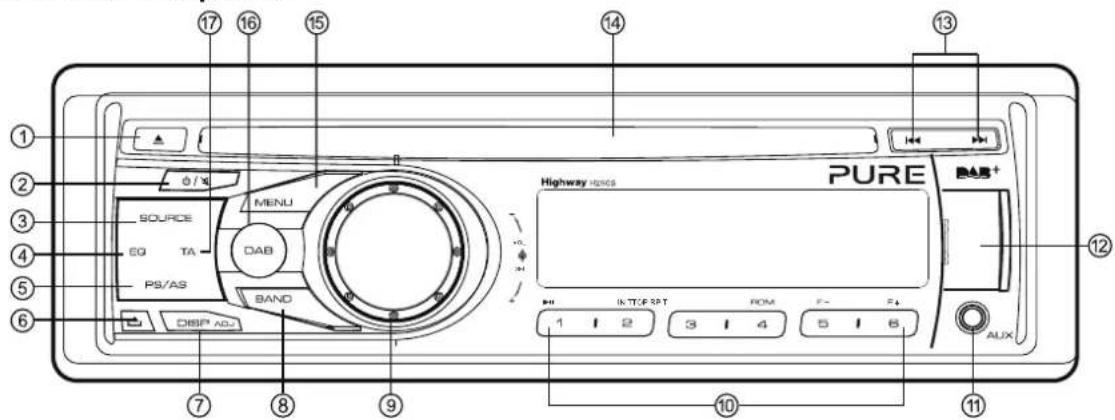

Bedieningselementen frontpaneel

1. Druk hierop om de cd uit te werpen

2.Aan-uitschakelaar/demping

1. Van geluidsbron wisselen

4.Instellinggeluidseffecten

1. TUNER-modus (alleen FM of MW):

- Voorkeurstations scannen

- Automatische opslag (lang indrukken)

DAB-modus – Automatisch afstemmen

1. Ontgrendel het frontpaneel.

7.Displayschakelaar

- Systeeminstallatie instellen (lang indrukken)

8.Bandschakelaar:

- TUNER-modus - FM1 > FM2 > FM3 > MW

1. Instellen geluidsvolume / bevestigen (indrukken)

2. Toets 1: Afspelen / pauze / eerste afspelen (lang indrukken) (zie pagina 7) / voorkeurstation 1

Toets 2: Scan afspelen / voorkeurstation 2

Toets 3: Herhaald afspelen / voorkeurstation 3

Toets 4: Willekeurig afspelen / voorkeurstation 4

Toets 5: Vorige map / voorkeurstation 5 / MP3-en WMA-muzieknummers -10 omlaag (lang indrukken)

Toets 6: Volgende map / voorkeurstation 6 / MP3- en WMA-muzieknummers +10 omhoog (lang indrukken)

11.Aux-ingang

1. USB-connector (open afdekking)

2. CD-modus – Vorig / volgend muzieknummer TUNER-modus – Handmatig afstemmen (kort indrukken)

Zoeken + / - (lang indrukken)

DAB-modus – Vorig / volgend station

14.CD-sleuf

1. TUNER-modus - PTY selecteren

CD-modus - Geen functie

DAB-modus - Geen functie

AUX-modus - Geen functie

iPod-modus - iPod-menu

CD/USB MP3- en WMA-modus - Map zoeken

16.DAB-toets – Indrukken voor omschakeling tussen digitale radio en eerder gebruikte audiobron

1. Verkeersinformatie

De Highway gebruiken

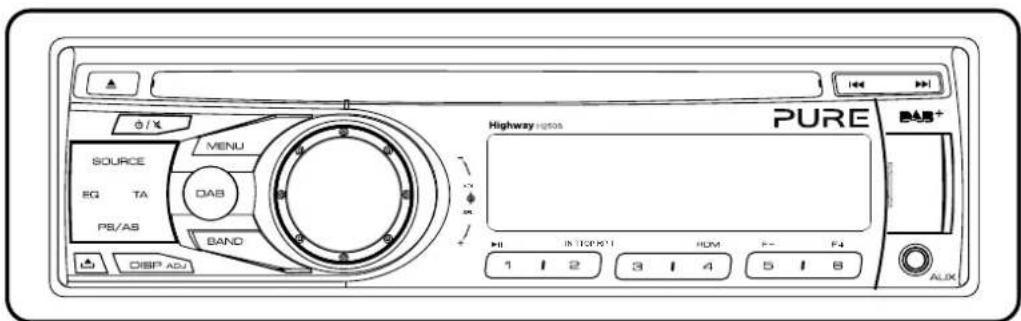

Verwijderen en aanbrengen van het afneembare frontpaneel

Om de veiligheid te verhogen, heeft de Highway een afneembaar frontpaneel dat u kunt meenemen als u uw auto verlaat.

Opmerking: Om beschadigingen te voorkomen, moet u het frontpaneel in de beschermende houder plaatsen als u het frontpaneel uit de hoofdunit verwijdert.

Het afneembare paneel verwijderen

1. Druk op de toets
2. Houd het losse deel van het paneel vast en verwijder het van de hoofdunit.

Het afneembare paneel plaatsen

1. Plaats de groef op de rechterzijde van het frontpaneel op de sleuf op de unit.
2. Druk de linkerzijde van het frontpaneel neer totdat het vastklikt in de paneelsleuf.

Luisteren naar digitale radio

Digitale radio selecteren als weergavebron

Druk één keer op DAB of herhaaldelijk op Source totdat 'DAB' op het schem verschijnt.

Een ander digitaal station selecteren

Druk op de ◀◀ of ▶▶toetsen om door de lijst met stations te bladeren en druk op de knop VOLUME om te selecteren.

Een digitale radioband kiezen

De Highway bevat een BAND-toets die u kunt indrukken om te kunnen overschakelen naar de stations die aan de zes voorkeurtoetsen zijn toegewezen. Er zijn drie banden beschikbaar voor digitale radio waarmee u in totaal 18 digitale radiovoorkeurstations kunt opslaan. Druk op BAND om band D1, D2 of D3 te selecteren.

Eerder ingestelde stations opslaan en oproepen

Handmatig een voorkeurstation opslaan

Stem af op het digitale radiostation dat u wilt opslaan. Houd een van de genummerde voorkeurtoetsen (1 tot 6) ingedrukt om het station in het geheugen op te slaan.

Een voorkeurstation oproepen

Druk op de corresponderende voorkeurtoets (1 tot 6) om af te stemmen op een voorkeurstation.

Automatisch afstemmen

De automatische afstemfunctie scant alle digitale radiofrequenties en vernieuwt automatische de stationslijst door nieuw gevonden stations toe te voegen en niet langer beschikbare stations te verwijderen. Druk op de toets PS/AS om een automatische afstemming uit te voeren.

De informatie op het display wijzigen

In de digitale-radiomodus geeft de Highway twee rijen tekst weer. De eerste rij geeft altijd de naam van het radiostation weer.

U kunt overschakelen naar de informatie in de tweede rij als u op de toets DISP drukt.

De Highway kan de actuele tijd, schuivende tekst, informatie over het programmatype (PTY), multiplex (MUX), bandinformatie en frequentie weergeven.

Naar FM- of MW-radio luisteren

Druk herhaaldelijk op Source totdat 'TUNER' op het scherm verschijnt.

Andere FM- of MW-stations zoeken Handmatige afstemming

Druk op de toetsen ◀◀ of ▶▶ om af te stemmen op een hoger of lager station.

Stations automatisch zoeken

Druk op de toetsen ◀◆f ◀◆ het volgende of vorige radiostation te zoeken dat een sterk signaal heeft.

Opmerking: Om het automatisch zoeken te onderbreken, moeten de stappen hierboven herhaald worden of moet een willekeurige toets worden ingedrukt die een radiofunctie heeft.

Een FM- of MW-radioband kiezen

De Highway bevat een BAND-toets die u kunt indrukken om te kunnen overschakelen naar de stations die aan de zes voorkeurtoetsen zijn toegewezen. Op FM zijn drie banden beschikbaar waarmee u in totaal 18 FM-voorkeurstations kunt opslaan. Op MW is slechts één band beschikbaar waarmee u in totaal 6 voorkeurstations kunt opslaan. Druk op BAND om FM1, FM2, FM3 of MW te selecteren.

Eerder ingestelde stations opslaan en oproepen

Handmatig een voorkeurstation opslaan

Stem af op het FM- of MW-station dat u wilt opslaan. Houd een van de genummerde voorkeurtoetsen (1 tot 6) ingedrukt om het station in het geheugen op te slaan.

Een voorkeurstation oproepen

Druk op de corresponderende voorkeurtoets (1 tot 6) om af te stemmen op een voorkeurstation.

Automatisch stations onder voorkeurtoetsen opslaan

U kunt de automatische opslagfunctie gebruiken om automatisch radiostations toe te wijzen aan de voorkeurtoetsen die door de Highway worden ontvangen.

Houd de toets PS/AS ingedrukt om het automatisch zoeken naar stations te starten.

Druk op een willekeurige toets met radiofunctie om het automatisch opslaan te onderbreken.

Opmerkingen: Indien u de automatische opslagfunctie start op een FM-band, zal de automatische opslagfunctie automatisch de voorkeurtoetsen op alle FM-banden (FM1, FM2 en FM3) bezetten. Indien u de automatische opslagfunctie start op de MW-band, zal de automatische opslagfunctie automatisch de voorkeurtoetsen op de MW-band bezetten.

Voorkeurstations scannen

U kunt de voorkeuzescanfunctie gebruiken om tien seconden lang te luisteren naar elk van de radiostations die onder uw voorkeurtoetsen zijn opgeslagen.

1. Druk op de toets PS/AS om het scannen van de voorkeurstations te starten.
2. Druk opnieuw op de toets PS/AS als u een station hoort waarnaar u wilt luisteren.

Opmerking: Als u de toets PS/AS langer dan één seconde ingedrukt houdt, wordt de automatische opslagfunctie gestart en worden alle voorkeurstations overschreven.

De informatie op het display wijzigen

In de FM-modus geeft de Highway twee rijen tekst weer. De eerste rij geeft indien beschikbaar RDS-informatie weer. Als er geen RDS-informatie beschikbaar is, wordt de band en frequentie weergegeven.

U kunt overschakelen naar de informatie in de tweede rij als u op de toets DISP drukt. De Highway kan de actuele tijd, de schuivende tekst (indien beschikbaar), informatie over het programmatype (PTY), de band en frequentie weergeven.

Programma volgen

Indien u luistert naar een digitaal radiostation en de digitale radio-ontvangst gaat verloren, zal de programmavolgfunctie van Highway steeds proberen om af te stemmen op hetzelfde radiostation met een betere ontvangst of op een vergelijkbaar digitaal radiostation. Indien hetzelfde of vergelijkbare digitale station niet kan worden gevonden, zal de Highway proberen om hetzelfde station in de FM-modus te zoeken*.

Opmerking: Indien de Highway de programmavolgfunctie heeft gebruikt om een digitaal radiostation af te stemmen op hetzelfde FM-station, dan staat op het scherm van de Highway 'FM' achter de naam van het radiostation.

Opmerking: De digitale naar FM-programmavolgfunctie werkt niet tenzij de TA-standbymodus aan is. Zie pagina 12 voor meer informatie.

Naar een cd of USB-stick luisteren

De Highway kan audio-cd's en MP3- en WMA-bestanden afspelen die op een cd of USB-stick staan.

Opmerking: De Highway kan geen AAC-bestanden afspelen die zijn opgeslagen op een cd of USB-stick.

Een cd laden

Schuif een cd met het label naar boven in het midden van de cd-sleuf. De cd wordt na het laden automatisch afgespeeld.

Opmerkingen:

- Steek nooit vreemde voorwerpen in de cd-sleuf.

• Als de cd niet gemakkelijk kan worden ingeschoven, kan het zijn dat er al een cd in het mechanisme zit, of moet de unit misschien gerepareerd worden.
• Sommige CD-R/CD-RW-disks kunnen onbruikbaar zijn.
• Naast gewone cd's kan de Highway ook CD-R-en / CD-RW-disks afspelen.

Een cd uitwerpen

Druk op de toets ≈ om een cd uit te werpen.

Opmerkingen:

• Als een cd met geweld in de unit wordt geschoven, kan de cd beschadigd raken.
• Een gedurende 15 seconden naar buiten geschoven en niet weggenomen cd (12 cm) wordt automatisch opnieuw geladen.

Naar een cd luisteren die al in de Highway is geladen

Druk op de toets Source (bron) om de CD/MP3-modus te kiezen.

Als de CD/MP3-modus is geactiveerd, wordt de cd automatisch afgespeeld.

Een USB-stick aansluiten

Steek een USB-stick in de USB-connector.

Als een USB-stick wordt aangesloten, start de unit automatisch met het lezen van de bestanden.

Een USB-stick verwijderen

Voordat de USB-stick wordt verwijderd, moet een andere bron worden ingeschakeld of moet de stroom uitgeschakeld worden om te voorkomen dat de USB-stick beschadigd raakt.

Zie de volgende paragraaf voor meer informatie over het luisteren naar MP3- of WMA-bestanden.

Afspeelmogelijkheden voor een audio- cd en MP3/WMA-muzieknummers die zijn opgeslagen op een cd of USB-stick Snel vooruit

Houd de toets ▶ingedrukt.

Snel achteruit

Houd de toets ≪ ingedrukt.

* Bij MP3/WMA-disks kan er sprake zijn van een korte vertraging als er naar muzieknummers wordt gezocht of muzieknummers worden overgeslagen.

Afspelen pauzeren

Druk op toets 1 om het afspelen te pauzeren. Als het afspelen wordt onderbroken, verschijnt 'PAUSE' in het display.

Druk op toets 1 om het afspelen te hervatten.

Naar het volgende muzieknummer gaan

Druk op de toets ▶om naar het begin van het volgende muzieknummer te gaan.

Indien u naar een MP3/WMA-bestand luistert, houd dan toets 6 (1 sec.) ingedrukt om 10 muzieknummers vooruit te gaan.

Het vorige muzieknummer afspelen

Druk op de toets ◀binnen de eerste 10 seconden van het muzieknummer om naar het volgende muzieknummer te gaan.

Het begin van een muzieknummer afspelen

Druk op de toets 📄a de eerste 10 seconden van het muzieknummer om naar het begin van het muzieknummer te gaan.

Houd voor MP3/WMA-bestanden toets 5 (1 sec.) ingedrukt om 10 muzieknummers terug te gaan.

Naar het eerste muzieknummer op een cd of USB-stick luisteren

De Highway heeft een functie genaamd Top waarmee u naar het eerste muzieknummer op de cd kunt luisteren die momenteel wordt afgespeeld. Houd de toets Top (1) (1 sec.) ingedrukt om naar het eerste muzieknummer op de cd te luisteren die momenteel wordt afgespeeld.

Opmerking: Als u naar een MP3/WMA-bestand luistert, wordt door het indrukken van toets 1 het eerste muzieknummer op de cd of USB-stick afgespeeld.

Introfunctie

Als u naar een audio-cd luistert, kunt u de introfunctie gebruiken om de eerste 10 seconden van het volgende muzieknummer en de rest van de muzieknummers op de cd achter elkaar af te spelen.

Als u naar een MP3- of WMA-bestand luistert, kunt u met deze functie de eerste 10 seconden van alle MP3- of WMA-bestanden op een cd of USB-stick afspelen.

Druk tijdens het afspelen op toets 2 om de introfunctie te gebruiken. Het 'SNC'-pictogram verschijnt op het scherm als de introfunctie is geactiveerd.

Druk op toets 2 om de introfunctie uit te schakelen.

Functie voor herhaald afspelen

Als u naar een audio-cd luistert, kunt u de functie voor herhaald afspelen gebruiken om het huidige muzieknummer herhaald af te spelen.

Druk op toets 3 om de herhaalfunctie op 'RPT ON' en 'RPT OFF' om te schakelen.

Als u naar een MP3/WMA-bestand luistert, druk dan op toets 3 om uit een van de volgende opties te kiezen:

TRK RPT: Herhaalt het huidige muzieknummer.

FOLD RPT: Herhaalt alle muzieknummers in de huidige map.

RPT OFF: Geen muzieknummers herhaald.

Functie voor willekeurig afspelen

Als u naar een audio-cd luistert, kunt u de functie voor willekeurig afspelen gebruiken om alle muzieknummers op de cd in een willekeurige volgorde af te spelen.

Als u naar een MP3- of WMA-bestand luistert, kunt u de functie voor willekeurig afspelen gebruiken om alle MP3- of WMA-bestanden op de cd of USB-stick in een willekeurige volgorde af te spelen.

Druk op toets 4 om de functie voor willekeurig afspelen op 'RDM ON' en 'RDM OFF' om te schakelen.

Titelgegevens weergeven

De Highway kan de titelgegevens voor MP3- en WMA-bestanden weergeven.

Als de CYCLUS-instelling UIT is (zie pagina 14), kunt u de toets DISP indrukken om de titelgegevens op het display te wijzigen. De Highway kan de volgende titelgegevens voor MP3- en WMA-bestanden weergeven:

Bestandsnaam > Mapnaam > Titel muzieknummer

Album > Artiest > Bestand ...

Opmerkingen:

- Als het MP3/WMA-bestand geen ID3-tag heeft, verschijnt 'NO TITLE' op het display.

Een map selecteren

U kunt de map selecteren waarin de MP3/WMA-bestanden staan waarnaar u wilt luisteren. De Highway begint alle muzieknummers af te spelen die in de map zijn opgeslagen, te beginnen bij het eerste muzieknummer.

Druk op toets 6 om naar de volgende map te gaan. Druk op toets 5 om naar de vorige map te gaan.

Druk op de toets ◀of ◀m muzieknummers te wijzigen binnen een map.

De zoekfunctie gebruiken

De Highway kan naar MP3- of WMA-bestanden zoeken die zijn opgeslagen op een cd of USB-stick.

1. Druk op de toets MENU / om de optie FOLD SCH (mappen zoeken) te zien.

2. Druk op de knop VOLUME om de functie voor het zoeken naar maplijsten te activeren.

3. Draai aan de knop VOLUME om de map te selecteren waarin u wilt zoeken.

4. Druk op de knop VOLUME om de bestandslijst op het display te zien.

5. Draai aan de knop VOLUME om een muzieknummer te kiezen en druk in om af te spelen.

Opmerkingen over het luisteren naar WMA/MP3-bestanden

DRM uitschakelen (Digital Rights Management = beheer digitale rechten)

De Highway speelt geen WMA-bestanden af indien deze voor DRM zijn geactiveerd. Wanneer u een WMA-bestand op de Highway wilt afspelen, moet u DRM deactiveren.

Indien u Windows Media Player 9/10/11 gebruikt, klik dan op het tabblad Extra > Opties > Muziek kopiëren. Zet onder Kopieerinstellingen het vinkje in het vakje Tegen kopiëren beveiligde muziek uit en stel de bestanden opnieuw samen.

Zelf gecreëerde WMA-bestanden vallen geheel onder uw eigen verantwoordelijkheid.

Bestandsextensies:

1. Voeg altijd een bestandsextensie '.MP3',

'.WMA' toe aan een MP3-, WMA-bestand door gebruikmaking van lettertekens van één byte. Indien u een andere bestandsextensie dan gespecificeerd toevoegt of vergeet om een bestandsextensie toe te voegen, dan kan het bestand niet worden afgespeeld.

1. Bestanden zonder MP3/WMA-gegevens kunnen niet worden afgespeeld. De bestanden worden afgespeeld zonder geluid indien u probeert om bestanden af te spelen zonder MP3/WMA-gegevens.

* Wanneer VBR-bestanden worden afgespeeld, kan de afspeeltijd afhankelijk van de afspeellocatie verschillen.

* Wanneer MP3/WMA-bestanden worden afgespeeld, is er geen of weinig geluid hoorbaar tussen muzieknummers.

Logisch formaat (bestandssysteem):

1. Als MP3/WMA-bestanden worden geschreven naar een CD-R-disk of CD-RW-disk, selecteer dan 'ISO9660-niveau 1, 2 of Joliet' of Apple ISO als schrijfformaat. Normaal afspelen is soms niet mogelijk als de disk in een ander formaat wordt opgenomen.
2. De mapnaam en bestandsnaam kunnen als de titel worden weergegeven tijdens het afspelen van MP3/WMA. Echter, de titel mag niet langer zijn dan 30 letters en getallen van een byte (inclusief een extensie).
3. Geef een map niet dezelfde naam als een bestand in die map.

Mapstructuur:

U kunt geen cd afspelen die mappen met meer dan acht hiërarchische niveaus bevat.

Aantal bestanden of mappen:

1. Per map kunnen maximaal 999 bestanden worden herkend. Er kunnen maximaal 3000 bestanden worden afgespeeld.
2. Muzieknummers worden afgespeeld in de volgorde waarin ze op de cd zijn opgenomen. (Muzieknummers worden niet altijd afgespeeld in de volgorde waarin ze op de computer staan weergegeven.)
3. Afhankelijk van het type decodeersoftware dat tijdens het opnemen wordt gebruikt, kan er enig geluid hoorbaar zijn.

Naar een iPod of iPhone luisteren

Een iPod of iPhone aansluiten

Sluit een iPod of iPhone* aan op de USB-aansluiting. Nadat een iPod/iPhone is aangesloten, kunt u alle afspeelfuncties bedienen en alle informatie weergeven over de opgeslagen muzieknummers op uw iPod/iPhone met behulp van de bedieningselementen van de Highway.

Naar audio van een iPod of iPhone luisteren

U kunt naar audio van muziek of video's luisteren die op uw iPod zijn opgeslagen. Naar audio van uw iPod luisteren:

1. Druk op de toets MENU /
2. Draai aan de knop VOLUME en druk erop om 'MUSIC' of 'VIDEO' te selecteren.
3. Indien u 'MUSIC' hebt geselecteerd, draai en druk op de knop VOLUME om 'PLAY LISTS', 'ARTISTS', 'ALBUMS', 'SONGS', 'GENRES' of 'COMPOSERS' te kiezen. Indien u 'VIDEO' hebt geselecteerd, draai en druk op de knop VOLUME om 'MOVIES', 'MUSIC VIDEOS', 'TV SHOWS', 'VIDEO PODCASTS' of 'RENTALS' (huurvideo's) te kiezen.

Opmerking: Wanneer u een videobestand afspeelt, kan de Highway alleen het geluid van de video afspelen en geen beelden weergeven.

1. Draai en druk op de knop VOLUME om het item te kiezen waarnaar u wilt luisteren.

Opmerking: De items in de lijst VIDEO MENU variëren afhankelijk van het model iPod dat u hebt aangesloten en de gebruikte taal.

Naar inhoud zoeken op uw iPod/iPhone

Met de Highway kunt u via alfabetische letters naar inhoud zoeken. Naar inhoud zoeken:

1. Druk op de toets MENU / om de iPodmenumodus te selecteren.
2. Draai aan de knop VOLUME om aan te geven of u wilt zoeken naar inhoud van 'MUSIC' of 'VIDEO'.
3. Indien u 'MUSIC' hebt geselecteerd, draai aan de knop VOLUME om 'PLAY LISTS', 'ARTISTS', 'ALBUMS', 'SONGS', 'GENRES' of 'COMPOSERS' te kiezen.
   Indien u 'VIDEO' hebt geselecteerd, draai aan de knop VOLUME om 'MOVIES', 'MUSIC VIDEOS', 'TV SHOWS', 'VIDEO PODCASTS' of 'RENTALS' (huurvideo's) te kiezen.
4. Druk op de knop VOLUME om alle inhoud weer te geven die overeenkomt met de geselecteerde categorie.
5. Houd de toets DISP (1 sec.) ingedrukt.
6. Draai aan de knop VOLUME om een letter aan te geven om naar te zoeken.
7. Druk weer op de toets DISP om met zoeken te beginnen.
8. Druk op de knop VOLUME om te bevestigen.

Functie voor herhaald afspelen

U kunt de functie voor herhaald afspelen gebruiken om het muzieknummer herhaald af te spelen dat nu op uw IPod wordt afgespeeld.

Druk op de toets 3 om een van de volgende functies op te geven voor herhaald afspelen:

RPT ONE: Herhaalt het huidige muzieknummer.

RPT ALL: Herhaalt alle muzieknummers in de huidige map.

Functie voor willekeurig afspelen (shuffle)

Albumshuffle

Om alle albums die op uw iPod of iPhone zijn opgeslagen in willekeurige volgorde af te spelen, moet u toets 4 indrukken tot 'RDM ALBUM' op het scherm wordt weergegeven.

Nummershuffle

Om de muzieknummers in de map waarnaar u momenteel luistert op uw iPod of iPhone in een willekeurige volgorde af te spelen, moet u toets 4 indrukken tot 'RDM SONG' op het scherm wordt weergegeven.

De shufflefunctie uitschakelen

Druk op toets 4 tot 'RDM OFF' op het display verschijnt om de shufflefunctie uit te schakelen.

Uw iPod/iPhone gebruiken om muzieknummers op uw Highway te selecteren

Met de Highway kunt u uw iPod/iPhone gebruiken om muzieknummers te selecteren die op de Highway worden afgespeeld. Deze functie staat bekend als simpele regeling (S-CTRL).

Deze instelling staat standaard uitgeschakeld.

Ga als volgt te werk om uw iPod/iPhone te gebruiken om muzieknummers op uw Highway te selecteren:

1. Houd de toets DISP ingedrukt om de systeeminstallatie te openen.
2. Druk op de toets ◀◆◆ of ▶▶▶ naar 'S-CTRL' te bladeren.
3. Draai aan de knop VOLUME en druk erop om S-CTRL 'ON' of 'OFF' te schakelen. Kies 'ON' zodat uw iPod de iPod/iPhone-functies van Highway kan regelen. Kies 'OFF' om de S-CTRL-functie uit te schakelen.

Opmerkingen:

• Wees geduldig bij het selecteren van muzieknummers op de Highway met uw iPod/iPhone, want hierbij kan er sprake zijn van enige vertraging.
• Probeer niet om tegelijkertijd muzieknummers te selecteren op de Highway via uw iPod en via de bedieningselementen op de hoofdunit zelf.
• Sommige iPod-modellen ondersteunen de S-CTRL-functie niet. Raadpleeg uw leverancier of de Pure-website om te zien welke modellen S-CTRL niet ondersteunen.

Installatieopties

Beschikbare opties voor digitale radio

Instelling digitale radioantenne

U kunt het type digitale radioantenne aangeven dat u op de Highway aansluit. De beschikbare opties zijn 'ACTIVE' en 'PASSIVE'. Zie pagina 17 voor meer informatie.

Instellingen voor L-band

U kunt aangeven of de Highway al dan niet moet afstemmen op radiostations die op de L-band uitzenden.

Ga als volgt te werk om de instelling voor de L-band in- of uit te schakelen:

1. Houd de toets DISP op het frontpaneel ingedrukt totdat 'CLOCK' op het display wordt weergegeven.
2. Druk op de toetsen 16af 04H naar 'DAB LBND' te bladeren.
3. Draai aan de knop VOLUME en druk erop om de L-bandfunctie op 'ON' of 'OFF' om te schakelen.

Beschikbare opties voor FM-radio Lokaal zoeken

U kunt de lokale zoekfunctie gebruiken zodat de Highway alleen afstemt op radiostations met een sterk signaal.

Ga als volgt te werk om de lokale zoekfunctie in- of uit te schakelen:

1. Houd de toets DISP op het frontpaneel ingedrukt totdat 'CLOCK' op het display wordt weergegeven.
2. Gebruik de toets\\ om naar 'DX/LO' te bladeren.
3. Draai aan de knop VOLUME en druk erop om 'LOCAL' (inschakelen) of 'DX' (uitschakelen) te selecteren.

Opmerking: Het aantal radiostations dat ontvangen kan worden, neemt toe als de lokale zoekfunctie is ingeschakeld.

Radio Data System

De Highway heeft een ingebouwd decodersysteem voor Radio Data System (RDS) waarmee extra informatie van radiozenders kan worden ontvangen.

RDS-instellingen

AF-functie

Als tijdens het luisteren naar een FM-radiostation het signaal zwakker wordt, zal de AF-functie proberen hetzelfde radiostation op een alternatieve frequentie te vinden en de Highway automatisch daarop afstemmen. Deze instelling staat standaard ingeschakeld.

1. Houd de toets DISP op het frontpaneel ingedrukt totdat 'CLOCK' op het display wordt weergegeven.
2. Druk op de toetsen ◀af oH naar 'AF' te bladeren.
3. Draai aan de knop VOLUME om 'ON' of 'OFF' te selecteren.
   De AF-indicator verschijnt op het scherm als de AF-functie is geactiveerd.

REG-functie (regionaal programma)

Als de REG-functie is ingeschakeld, stemt de Highway met gebruikmaking van de AF-regeling automatisch af op het station met het sterkste signaal binnen de specifieke regio. Als deze functie is uitgeschakeld en het regionale gebied verandert tijdens uw rit, zal de Highway afstemmen op een station binnen die regio. Deze instelling staat standaard ingeschakeld.

Opmerkingen:

• Deze functie is uitgeschakeld als de Highway is afgestemd op een nationaal station, bijv. Radio 2.

• De instelling REG-functie AAN/UIT is alleen van toepassing als de AF-functie AAN is.

• Houd de toets DISP op het frontpaneel ingedrukt totdat 'CLOCK' op het display wordt weergegeven.

• Druk op de toetsen 14af 091 naar 'REG' te bladeren.
• Draai aan de knop VOLUME om 'ON' of 'OFF' te selecteren.

Handmatig afstemmen op een regionaal station in hetzelfde netwerk

U kunt handmatig afstemmen op een regionaal station in hetzelfde netwerk als de AF-functie AAN is en de REG-functie is UIT.

Opmerking: Deze functie kan worden gebruikt als een regionale zender van hetzelfde netwerk wordt ontvangen.

TA (Traffic Announcement = verkeersinformatie)

In de TA-standbymodus ('TA'-pictogram brandt op het display) wacht de Highway op een TA-signaal van elk beschikbaar FM-station dat in het ontvangstbereik ligt. Als de Highway een TA- of EON-verkeerssignaal ontvangt, stermt de Highway automatisch af op het FM-station dat het heeft gevonden met verkeersinformatie. Als de verkeersinformatie afgelopen is, stermt de Highway automatisch weer af op het laatste FM-station waarnaar u luisterde.

Om een actief verkeersbericht te annuleren drukt u op de toets TA.

Instellen van de TA-standbymodus

Opmerking: Als de TA-standbymodus aan is, zal het volgen van een digitale naar FM-zender niet werken.

Druk op de toets TA om het 'TA'-pictogram in- of uit te schakelen. Als het 'TA'-pictogram op het display oplicht, blijft de Highway in de TA-standbymodus tot een verkeersbericht wordt uitgezonden. Als de uitzending van een verkeersbericht begint, geeft de Highway 'TRAF INF' weer als het verkeersbericht wordt uitgezonden door het radiostation waar u op dat moment naar luistert. Als de Highway afstemt op een verkeersbericht van een andere radionetwerk, verschijnt 'EON INF' op het display.

PTY (programmatype)

U kunt de functie PTY (programmatype) gebruiken om naar radio-uitzendingen van een bepaald genre te zoeken. In Europa bestaan er eenendertig voorgedefinieerde programmagenres.

* Sommige landen zenden momenteel geen PTY-informatie uit.
* In de TA-standbymodus heeft een TP-station voorrang op een PTY-station.

Ga als volgt te werk om de PTY-functie te gebruiken om een speciaal type genre te zoeken:

1. Druk op de toetsMENU /
2. Draai aan de knop VOLUME en druk erop om het genre te selecteren van de PTY-uitzending waarnaar u wilt zoeken.

De Highway begint te zoeken naar een passende radio-uitzending en stemt af op het eerste radiostation dat voldoet aan het opgegeven PTY-type.

Herhaal de stappen hierboven om te zoeken naar een ander station dat past bij het opgegeven PTY-type.

Algemene opties

Houd in elke modus de toets DISP ingedrukt om het menu voor de systeeminstallatie te openen. Druk op de toetsen ◀ of ▶ door de lijst met opties te bladeren en draai aan de knop VOLUME om een instelling te veranderen.

CLOCK (TIJD)

1. Druk op de knop VOLUME.
2. Het uur knippert aan en uit. Draai aan de knop VOLUME en druk erop om het uur in te stellen. Herhaal dit om de minuten in te stellen.

LANGUAGE (TAAL)

U kunt de taal selecteren die uw Highway voor menu's en opties gebruikt.

1. Druk op de knop VOLUME.
2. Draai aan de knop VOLUME en druk erop om de menutaal English (Engels), French (Frans), German (Duits) of Italian (Italiaans) te kiezen.

AUX SENS (AUX-modus)

Draai aan de knop VOLUME en druk erop om het audioboostniveau voor de AUX-ingang te verhogen of te verlagen. De beschikbare opties zijn LOW, MID of HIGH.

Deze functie wordt gebruikt om te regelen hoe de Highway de muzieknummernaam, mapnaam, titel, album en artiest in de modus CD/MP3, USB en iPod weergeeft:

ON: Kies deze optie om vast te leggen dat het display automatisch afwisselt tussen MUZIEKNUMMER, MAP, TITEL ALBUM en ARTIEST.

Opmerking: In de iPod-modus wisselt de cyclusmodus het display alleen tussen TITEL, ALBUM en ARTIEST.

OFF: Kies deze optie om vast te leggen dat het display stopt met automatisch af te wisselen tussen MUZIEKNUMMER, MAP, BESTAND, ALBUM, TITEL en ARTIEST. Om de informatie te wijzigen die actueel op het scherm wordt weergegeven (de Highway geeft standaard de muzieknummernaam weer, behalve in de iPod-modus), moet u op de toets DISP drukken.

REAR / S-W (achterzijde)

Indien u de Highway gebruikt met een externe versterker, kunt u deze instelling gebruiken om aan te geven dat u de achteruitgangen aansluit op een externe versterker waarop breedbandluidsprekers (REAR) of een subwoofer (S-WOOFER) zijn aangesloten. Zie het schema op pagina 16 voor meer informatie.

Draai aan de knop VOLUME en druk erop om 'REAR' of 'S-WOOFER' te selecteren.

REAR: (achterzijde)Kies deze optie om een externe versterker te voorzien van een breedbandsignaal vanuit de linker- en rechterachteruitgangen.

S-WOOFER: Kies deze optie om aanpassingen uit te voeren in het EQ-menu voor een speciale subwooferversterker zonder dat het signaal van de voorste uitgangen of het geluid van de ingebouwde versterker wordt beïnvloed.

DIMMER: ON/OFF

Draai aan de knop VOLUME en druk erop om de instelling voor de DIMMER op 'ON' of 'OFF' om te schakelen.

ON: De helderheid van het display wordt gedimd.

OFF: Schakelt de dimmerinstelling uit zodat de LCD-helderheid op een maximaal niveau wordt ingesteld.

BEEP: (piepgeluid)ON/OFF

Draai aan de knop VOLUME en druk erop om het piepgeluid dat bij het indrukken van een toets wordt veroorzaakt op 'ON' of 'OFF' om te schakelen.

12/24H

Draai aan de knop VOLUME en druk erop om het tijdformaat op '12HOURS' of '24HOURS in te stellen.

CT: ON/OFF

Draai aan de knop VOLUME en druk erop om automatische tijdupdates van het digitale of FM-radiosignaal op 'ON' of 'OFF' om te schakelen.

Audio-instellingen uitvoeren

Druk op de toets EQ om de instellingsmodus voor de equalizer te openen. Wanneer u voor het eerst op EQ drukt, wordt de huidige EQ-instelling weergegeven. Draai aan de volumeknop om de DSP EQ in de volgende volgorde te wijzigen:

OFF > POP > ROCK > CLASSIC > JAZZ > CUSTOM (aangepast)

Een aangepaste EQ-instelling uitvoeren

1. Druk op de toets EQ.
2. Draai aan de knop VOLUME en druk erop om 'CUSTOM' te selecteren.
3. Druk op de toets of om de EQ-waarde te selecteren die u wilt wijzigen. De beschikbare opties zijn: BASS-G > BASS-F >BASS-Q > MID-G > MID-F >MID-Q >TREBLE-G > TREBLE-F.
4. Draai aan de knop VOLUME om de waarde in te stellen.
5. Druk op de toets of naar een andere aangepaste EQ-instelling te gaan of druk op de knop VOLUME als u klaar bent.

Audio-instellingen

1. Druk op de toets EQ.
2. Druk op de toets of on de audio-instelling te selecteren die u wilt wijzigen. De beschikbare opties zijn BALANCE > FADER > LOUD > SUBW FRE > SUBW VOL.
3. Draai aan de knop VOLUME en druk erop om de waarde in te stellen. De beschikbare waarden voor elke optie staan hieronder:
   BALANCE: LEFT 1-7 > CENTRE > RIGHT 1-7

FADER:FRONT 1-7 > CENTRE > REAR 1-7

LOUD: ON/OFF

SUBWFRE:THROUGH >80>120>160

SUBWVOL: (-6) - (+6)

Bijlage

Elektrische aansluitingen

Bedradingsschema

A-compartment		B-compartment
Nr.	Pindefinitie Nr. Pindefinitie
A1	NC B1 Achter rechts (+)
A2	Telemute	B2	Achter rechts (-)
A3	NC B3 Front rechts (+)
A4	Accu +	B4	Front rechts (-)
A5	Externe versterker	B5	Front links (+)
A6	NC	B6	Front links (-)
A7	ACC+	B7	Achter links (+)
A8	Aarde	B8	Achter links (-)

Installatiehandleiding

Opmerkingen over de installatie:

De installatie van de Highway voorbereiden

De Highway kan in elk dashboard worden geinstalleerd dat een opening heeft met de aangegeven maatvoering uit de afbeelding hieronder. Het dashboard moet 4,75 mm - 5,56 mm dik zijn om de Highway te kunnen ondersteunen.

Opmerking: Schuif altijd het montageframe in het dashboard voordat de hoofdunit wordt gemonteerd.

Instelling van een digitale radioantenne

De Highway is ontworpen voor een actieve digitale radioantenne. Voordat u de Highway-hoofdunit installeert, moet u ervoor zorgen dat u een geschikte digitale radioantenne in uw auto hebt geinstalleerd. Raadpleeg de installatiehandleiding van uw digitale radioantenne voor meer informatie.

Instelling digitale radioantenne

De Highway bezit een digitale radioantenneconnector van het type SMB en moet worden gebruikt met een auto-antenne die geschikt is voor uw auto en geografisch gebied (bijv. band 3 voor gebruik in het Verenigd Koninkrijk).

Er wordt geen antenne met het product meegeleverd zodat een geschikte antenne kan worden gebruikt die past bij uw auto.

Antennevoeding voor actieve antennes:

Omdat vele autoantennes een antenneversterker hebben die óf is ingebouwd óf in serie is met de kabel die met de autoradio is verbonden, levert dit product een voeding van 12 volt via de kern van de digitale antenneconnector (middelste pin van de SMB-connector).

De meeste actieve digitale radioantennes voor auto's werken op 12 volt. Echter, sommige zijn ontworpen voor andere spanningen, bijv. 5 volt. De antennevoedingsspanning van het product is standaard ingesteld op 'actief', d.w.z. 12 volt AAN (als 'DAB ANT ACTIVE' aangegeven in het systeemmenu).

Indien de door u gekozen antenne geen versterker heeft (d.w.z. dat deze 'PASSIEF' is), zet dan aan de hand van de volgende stappen de antennevoeding op 'PASSIEF' voordat u de antenne op de Highway aansluit:

1. Houd de toets DISP ingedrukt totdat 'CLOCK' op de bovenste regel van het display verschijnt. Dit geeft aan dat u het systeemmenu hebt geopend.
2. Druk herhaaldelijk op de toets▶toto dat 'DAB ANT' op de bovenste regel van het display verschijnt.
3. Draai aan de knop VOLUME totdat 'PASSIEF' op de tweede regel van het display verschijnt.
4. Druk eenmaal op de toets DISP om de nieuwe antenne-instelling te bevestigen en keer terug naar het vorige scherm.

Indien de door u gekozen antenne op een andere spanning werkt dan de door de Highway geleverde 12 volt, moet een in serie geschakelde spanningsregelaar worden toegepast om de spanning op het vereiste niveau te regelen VOORDAT de antenne op de Highway wordt aangesloten. De antennevoeding moet dan aan de hand van de voorgaande stappen op 'ACTIEF' worden ingesteld (de Highway is standaard ingesteld op 'ACTIEF').

Onder geen voorwaarde mag er een aparte voeding van 12 volt of enige andere spanning worden geleverd in serie met de antenneaansluiting waarbij de antennevoeding is ingesteld op 'ACTIEF', of 'PASSIEF', omdat hierdoor stroom wordt geleverd door de kern van de antennekabel, waardoor het product beschadigd raakt. Een dergelijke beschadiging valt niet onder de garantie.

WAARSCHUWING - De aansluiting van een actieve antenne die niet ontworpen is voor 12 volt op de SMB digitale radioantenneconnector op de Highway kan de antenne of de Highway beschadigen. Een dergelijke beschadiging valt niet onder de garantie.

Installatie van de Highway-hoofdunit

1. Schuif het montageframe in het dashboard. Zet het stevig vast door de metalen lippen om te vouwen.
2. Sluit de kabels voor de voeding, audio en FM/MW-antenne aan op de achterkant van de Highway (zie pagina 16).
3. Installeer het afneembare frontpaneel (zie hiernaast) en test de Highway om te controleren of alle audiofuncties naar behoren werken.
4. Sluit de kabel van de digitale antenne aan. Opmerking: Zie pagina 17 voordat de kabel van de digitale antenne wordt aangesloten.
5. Verwijder de twee beveiligingsschroeven boven op de Highway zodat de cd-functie werkt en schuif de Highway in het montageframe en druk het geheel op zijn plaats.
6. Bevestig de buitenste sierrand. Als u niet goed weet hoe u de unit op de juiste wijze moet installeren, laat dit dan door een vakman uitvoeren.

Het afneembare paneel aanbrengen

1. Plaats de groef op de rechterzijde van het frontpaneel op de sleuf op de unit.
2. Druk de linkerzijde van het frontpaneel neer totdat het vastklikt in de paneelsleuf.

Terugzetten van de fabrieksinstellingen

1. Verwijder het afneembare paneel zoals beschreven op pagina 5.
2. Druk met een puntig voorwerp op de knop RESET om de Highway op de fabrieksinstellingen terug te zetten.
3. Breng het afneembare paneel weer aan zoals beschreven op pagina 5.

Opmerking: Als de knop RESET wordt ingedrukt, worden de klokinstellingen en de opgeslagen stations gewist.

Verwijderen van de Highway-hoofdunit

1. Schakel de stroom naar de Highway uit.
2. Verwijder het afneembare paneel zoals beschreven op pagina 5.
3. Verwijder de buitenste sierrand.
4. Steek de L-vormige verwijdergereedschappen in de sleuven aan de voorkant van de Highway toldat deze vastklikken (zoals afgebeeld in de afbeelding hieronder).
5. Trek de Highway eruit en ontkoppel alle kabels.

De volgende checklist kan u helpen om problemen op te lossen die zich met uw Highway kunnen voordoen. Voordat u deze lijst controleert, controleer dan eerst de aansluitingen en volg alle instructies in deze bedieningshandleiding op. Gebruik de Highway niet als u rook ziet of een brandgeur ruikt, want dit kan brand of een elektrische schok veroorzaken. Indien dit zich voordoet, stop dan onmiddellijk het gebruik van de Highway en neem contact op met uw leverancier.

Probleem Mogelijke oorzaak Oplossing
Algemeen
De Highway schakelt niet in. Het autocontact staat uit.De kabel is niet correct aangesloten.De zekering is gesprongen.	Draai de contactsleutel om.Controleer de kabelverbinding.Vervang de zekering door een nieuwe zekering met dezelfde waarde.
Geen geluid Het volume staat op een minimum niveau of de dempingsfunctie staat aan.	Controleer het volume of schakel de dempingsfunctie uit.
Het scherm van de Highway werkt niet normaal.	De Highway is instabiel. Druk op de RESET-knop.
CD-modus
De Highway speelt geen cd's af. De cd is niet correct geplaatst.De cd is vuil of beschadigd.	De cd moet met het label naar boven worden geplaatst. Reinig de cd en controleer deze op beschadigingen. Probeer een andere cd.
Geluid springt over als gevolg van trillingen. De montagehoek is meer dan 30°.De montage is instabiel.	Stel de montagehoek in op minder dan 30°.Bevestig de unit stevig vast met de meegeleverde onderdelen.
TUNER-modus
Kan geen stations ontvangen. De antenne is niet correct aangesloten. Sluit de antenne correct aan.
Slechte ontvangstkwaliteit van een radiostation. De antenne is niet volledig uitgeschoven of is gebroken.	Schuif de antenne volledig uit en vervang deze als deze is gebroken.
Voorkeurstations zijn gewist. De accukabel is niet correct aangesloten.	Sluit de permanente 'plus'-draad op de unit aan op de permanente 'plus'-draad van de auto.
USB-modus
De USB-stick kan niet worden gelezen. De USB-stick is mogelijk niet goed geformatteerd.	Controleer of het bestandssysteem in FAT- of FAT32-formaat is. Als gevolg van verschillende formaten kunnen sommige opslagmodellen of MP3-spelers niet compatibel zijn.

Specifications

Algemeen
Stroomtoevcer: 12V DC (11V-16V)
	Testspanning 14,4V, negatieve aarding
Maximaal uitgangsvermogen: 55 W x 4 kanalen
Continu uitgangsvermogen:	20 W x 4 kanalen (4,20% T.H.D.)
Luidsprekerimpedantie: 4-8 ohm
Uitgangsspanning voorversterker:	2,0V (cd-afspeelmodus: 1 KHz, 0 dB, 10 KΩbelasting)
Zekering: 15A
Afmetingen (BxHxD): 178 x 50 x 166 mm
Gewicht: 1,7 kg
Aux-ingang: ≥300 mV

Componenten
Montageframe: 1
Bevestigingsschroeven M5 x 6 mm: 4
Bevostigingsbout (50 mm) 1
L-vormig verwijdergereedschap: 2
Sierplaat: 1
Rubberkussen: 1
Bedieningshandleiding:	1

Digitale (DAB) radio
Frequentiebereik:	DAB-band II:174,928 MHz ~ 239,200 MHzDAB-band L:1452,960 MHz ~ 1490,624 MHz
Bruikbare gevoelligheid (RF = -72 dBM):	-95 dBM
Frequentiekarakteristiek:	20 Hz - 20 kHz
Kanaalscheiding:	≥50 db
Signaal/ruisverhouding:	≥60 db
	Item	Min	Max
	Selectiviteit ongewenste signalen:	42 dB	60 dB
	Onderdrukking aangrenzende kanalen:	35 dB	40 dB

FM-stereoradio
Frequentiebereik:	87,5 - 108,0 MHz (Europa)
Bruikbare gevoeligheid:	8 dBμ
Gevoeligheid bij geluidsdemping (S/N =50 dB):	12 dBμ
Frequentlekarakteristiek:	30 Hz - 15 kHz
Kanaalscheiding: 30 dB (1 kHz)
Spiegelfrequentiedemping:	50 dB
Middenfrequentiedemping:	70 dB
Signaal/ruisverhouding:	55 dB

AM(MW)-radio
Frequentlebereik:	522-1620 KHz
Bruikbare gevoeligheid (S/N = 20 dB):	30 dBμ

Cd-speler
Systoem:	Diskdigitaal audiosystoem
Frequentiekarakteristiek:	20 Hz - 20 kHz
Signaal/ruisverhouding:	>80 dB
Totale harmonische vervoming:	Minder dan 0,20% (1 kHz)
Wow en flutter:	Onder meetbare grenzen
Kanaalscholding: >55 dB

MP3/WMA
Mediaformaat:	MP3	WMA:
Bemonsteringsfrequentie:	8 kHz - 48 kHz	NVT
Bitsnelheid:	32 kbps - 320 kbps / VBR	32 kbps - 196 kbps
Limlet voor het aantal tekens van bestandsnaam, bestandsmap en metadata:	30 tekens(inclusief extensie)	30 tekens(inclusief extensie)

Opmerking: Ten gevolge van voortdurende verbetering van de producten, kunnen specificaties en ontwerp wijzigen zonder enige kennisgeving.
