GEBRUIKSAANWIJZING 513035 Emga

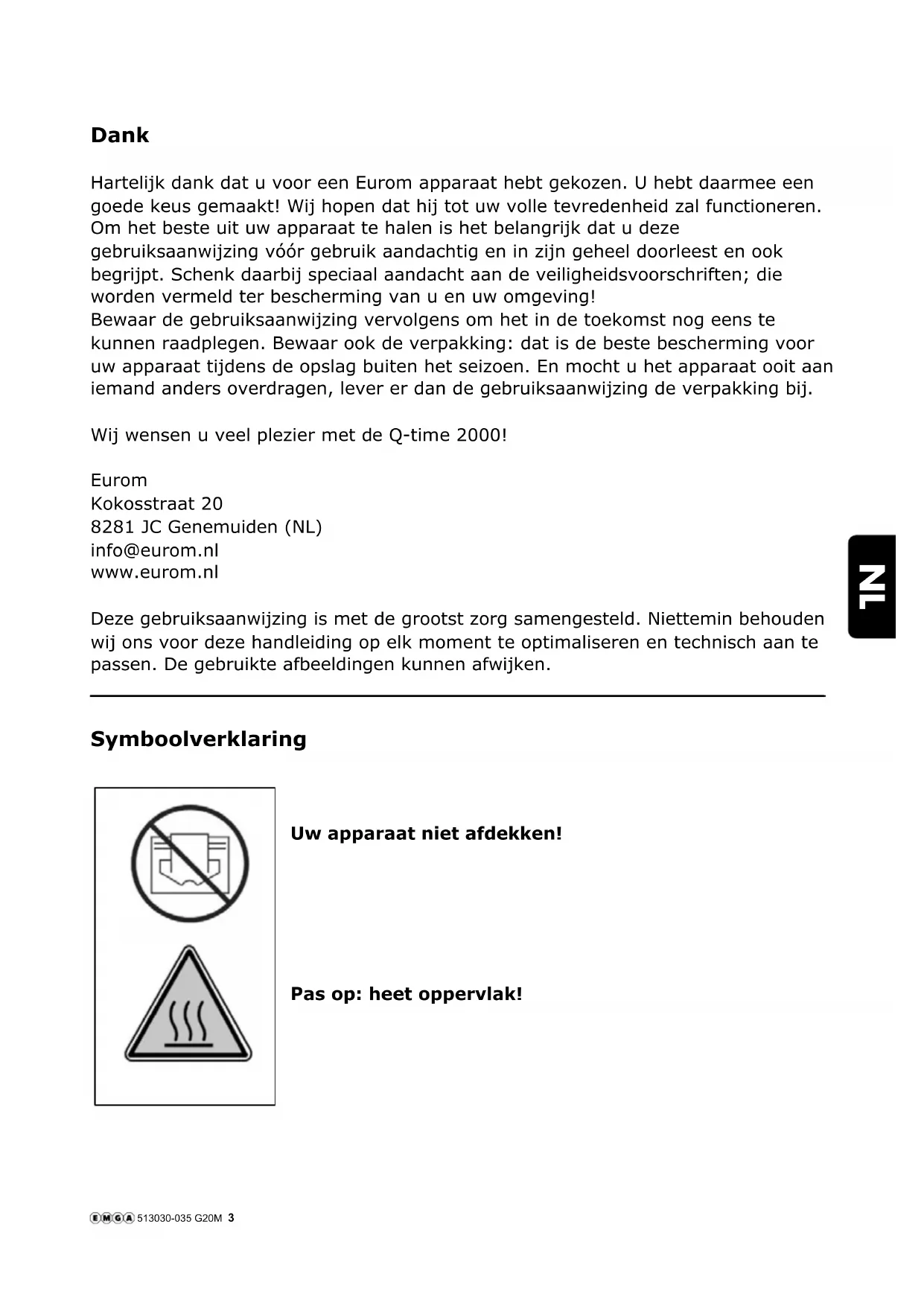

Modelnr.:*513.030 - *513.035 ENNL FRDENL 513030-035 G20M 2 Gebruiksaanwijzing Instruction manual Gebrauchsanleitung Manuel d’utilisation (pag. 3) (page 12) (Seite 20) (page 29) Q-time 2000 / 2000S Art.nr. 334227 / Art.nr. 334203 334210 (Swiss plug) Terrasstraler / Patioheater / Terrassenstrahler / Chauffage de terrasse 18-06-2019NL 513030-035 G20M 3 Dank Hartelijk dank dat u voor een Eurom apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij. Wij wensen u veel plezier met de Q-time 2000! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) [e-mail] www.eurom.nl Deze gebruiksaanwijzing is met de grootst zorg samengesteld. Niettemin behouden wij ons voor deze handleiding op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

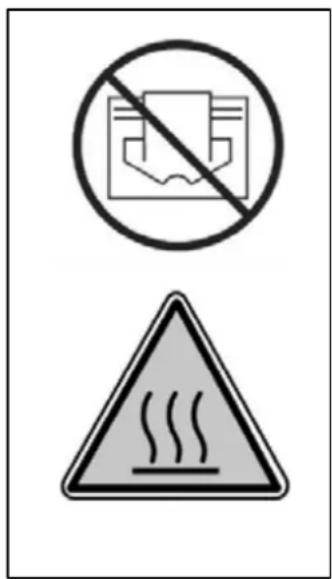

Symboolverklaring Uw apparaat niet afdekken! Pas op: heet oppervlak!NL 513030-035 G20M 4 Technisch gegevens Q-time 2000 Q-time 2000S Capaciteit 1000-2000W 1000-2000 W Aansluitspanning 220-240V / 50Hz 220-240V / 50Hz Beschermklasse IP24 IP24 Lamp Kwarts Kwarts Bereik Max 14 m² Max 14 m² Model Hangend aan wand Staand op standaard Zwenkbaar ± 35° ↕ 360° ↔ ± 35°↕ Omkasting metaal metaal Afmetingen 22 x 50 x 31 cm 22 x 50 x 200 cm Gewicht 2,1 kg 9,5 kg Belangrijke veiligheidswaarschuwingen

1. De terrasstraler mag uitsluitend worden aangesloten op 220-240V /

50Hz. geaard stopcontact. Aansluiting op een verkeerd voltage levert gevaar op doet de garantie vervallen!

2. De terrasstraler dient uitsluitend te worden gebruikt voor het doel

waarvoor hij in oorsprong is bedoeld: het verwarmen van een terras of een daarmee vergelijkbare plaats. Gebruik hem dus niet om textiel te drogen! De terrasstraler is verder niet bedoeld voor zakelijk gebruik en niet voor de verwarming van gebouwen, kassen, schuren enz.

3. De verwarmingslampen zijn erg breekbaar; hanteer de terrasstraler

dus met zorg. Voorkom stoten, vallen enz.

4. De terrasstraler dient conform de instructies in ‘de installatie van de

straler’ (zie verderop) te worden geïnstalleerd.

5. De terrasstraler is krachtig en kan hele intense hitte voortbrengen.

Wij adviseren u dan ook mensen (i.h.b. ouderen, baby’s en hulpbehoevenden) en dieren niet aan de directe straling bloot te stellen.

6. De terrasstraler mag nooit worden geïnstalleerd of gebruikt in de

onmiddellijke nabijheid van brandbare voorwerpen als gordijnen, meubels enz. Hij mag niet te dicht bij een stopcontact worden geplaatst en evenmin in een vochtige omgeving als een bad- of wasruimte, bij een zwembad enz.

7. Leid de kabel niet onder tapijt door, bedek hem niet met matten,

lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet.NL 513030-035 G20M 5 Leid de kabel niet om scherpe hoeken en wind hem na gebruik niet te strak op!

8. Gebruik de terrasstraler niet buiten bij vochtig weer!

9. Deze terrasstraler niet gebruiken met een programmaschakelaar,

een tijdklok of enige andere voorziening die het apparaat automatisch inschakelt; dat levert brandgevaar op als de het apparaat afgedekt is of foutief opgesteld staat.

10. Dek de terrasstraler nooit af!

11. Voorkom dat de kabel in contact komt met hete delen van de

12. Voorkom zo mogelijk het gebruik van een verlengsnoer. Als het

toch nodig is een verlengkabel te gebruiken, dient deze een vermogen van minimaal 10A en 2000W te hebben. Als er een verlengsnoer wordt gebruikt dient u dat helemaal af te rollen.

13. Dompel de terrasstraler niet in wat voor vloeistof dan ook.

14.Voorzichtig! Bepaalde delen van dit product kunnen erg heet worden en verbrandingen veroorzaken. Bijzondere aandacht is geboden wanneer er kinderen of hulpbehoevende of kwetsbare personen aanwezig zijn. Raak het apparaat niet met blote huid aan.

15. Steek nooit vingers, potloden of enig ander voorwerp door het

rooster de terrasstraler in.

16. Het stralingshoofd (en m.n. het rooster) wordt heet tijdens gebruik.

Niet aanraken voordat de terrasstraler is afgekoeld!

17. Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt

in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Kinderen, jonger dan 3 jaar dienen uit de buurt te worden gehouden, tenzij er continu toezicht op hen is. Kinderen, ouder dan 3 jaar maar jonger dan 8 jaar mogen het apparaat uitsluitend aan- of uitschakelen als het apparaat op zijn normale werkplek staat of geïnstalleerd is en wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn. Kinderen, ouder dan 3 jaar maar jonger dan 8 jaar mogen niet de stekker in het stopcontact steken, niet het apparaat regelen of reinigen en er geen gebruikersonderhoud aan uitvoeren.

18. Dit apparaat kan door kinderen van 8 jaar en ouder en personen

met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanneer er toezichtNL 513030-035 G20M 6 op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

19. Schakel de terrasstraler uit en neem de stekker uit het stopcontact

voordat u hem verplaatst of schoonmaakt.

20. Probeer nooit zelf de terrasstraler te repareren.

21. Als de terrasstraler, de elektriciteitskabel of de stekker gerepareerd

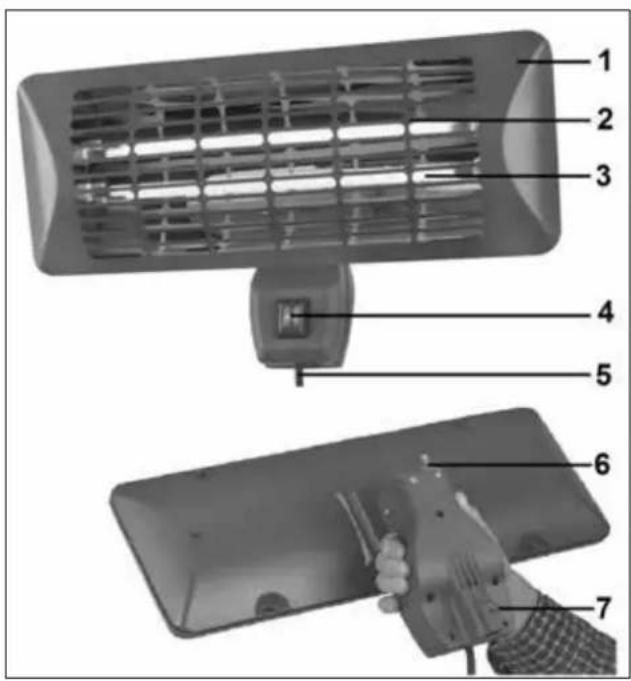

moeten worden, dient u de terrasstraler naar een erkend servicepunt te brengen. Reparaties door onbevoegden of wijzigingen aan het apparaat doen de garantie vervallen. Neem contact op met uw leverancier voor reparaties onder garantie. Waarschuwing: Dit apparaat is niet uitgevoerd met een voorziening die de ruimtetemperatuur regelt of begrenst. Het apparaat mag niet in kleine ruimtes worden gebruikt waar zich personen bevinden die niet zelfstandig de ruimte kunnen verlaten, tenzij er continu toezicht gewaarborgd is. BeschrijvingNL 513030-035 G20M 7 Voorzijde hoofd

4. Bedieningsschakelaar (2x)

Voor de muurmontage wordt een muursteun, pluggen en schroeven meegeleverd (niet afgebeeld). Standaard (alleen S-uitvoering)

9. Standaard, onderste deel

10. Standaard, middelste deel

11. Standaard, bovenste deel

12. Standaard, verstelbaar deel

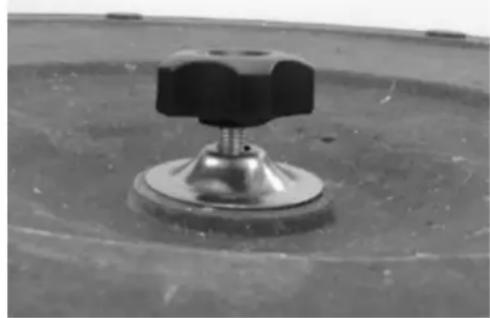

15. Zwarte borgschroef

16. Fixatieschroefjes standaard

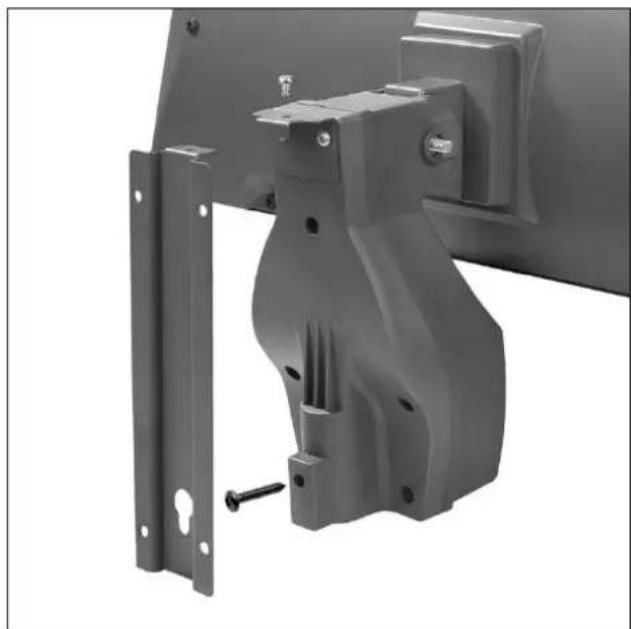

Installatie van de terrasstraler Verwijder voor de installatie al het verpakkingsmateriaal (incl. het schok dempende materiaal rond de lamp) en controleer het apparaat, de elektrokabel en de stekker op tekenen van beschadiging. Kies zorgvuldig de juiste plaats om uw infraroodstraler te installeren. Controleer voor bevestiging of de minimum veiligheidsafstanden tot de omgeving op de gekozen plaats worden gerespecteerd: Minimumafstand laagste punt straler – vloer: 1,8 meter Minimumafstand straler – bestraald object: 1 meter Minimumafstand bovenzijde straler – onbrandbaar plafond: 0,3 meter Minimumafstand bovenzijde straler – tentzeil, parasol enz.: 0,35 meter Minimumafstand zijkant straler – wanden, obstakels, objecten: 0,5 meter Als u het apparaat buiten ophangt, let er dan op dat hij niet in de volle wind hangt. Muurmontage De omkasting van de straler (1) dient zich minimaal 30 cm van het plafond, 50 cm van zijmuren en

1.80 meter boven de vloer te

bevinden. De terrasstraler dient aan een stevige muur van steen of cement te worden bevestigd. Bevestiging aan muren van hout of andere brandbare materialen is verboden! Bevestig hem met gebruikmaking van het bijgeleverde muursteun; gebruik geen andere steuntjes of bevestigingen!NL 513030-035 G20M 8 Boor op de juiste afstand vier gaten voor de pluggen en bevestig de muursteun d.m.v. de schroeven aan de muur. Het gebogen deel van het plaatje dient zich bovenaan-, en het ‘sleutelgat’ dient zich aan de onderkant van de steun te bevinden. De muursteun moet volkomen horizontaal zitten. Bevestig het beugeltje (6) met de 2 meegeleverde schroefjes op de terrasstraler, zoals op de afbeelding. Draai de ophangschroef (7) in het daarvoor bestemde gat aan de achterzijde van de terrasstraler, tot hij max. 5 mm. uitsteekt (zie afb.) Hang de straler aan de muursteun. Het beugeltje aan de achterzijde van de stralerkast moet in het gebogen deel van de muursteun vallen; de ophangschroef (7) moet in het ronde deel van het ‘sleutelgat’ van de muursteun worden geplaatst en naar beneden worden geduwd, tot de terrasstraler stevig hangt. Borg het geheel met een boutje door de beide beugeltjes, zie afb. Controleer of de terrasstraler onwrikbaar en geheel horizontaal op zijn plaats hangt voordat u hem in gebruik neemt. Montage van de standaard (alleen S-uitvoering) Plaats het onderste deel van de standaard (9, met het bevestigingsplaatje) op de voet (8), zodanig dat de schroefgaten over elkaar heen vallen. Keer de voet om en schroef het onderste deel van de standaard vanaf onderkant voet vast met het plaatje en de borgmoer, zie afb. Zet de voet weer rechtop. Steek 3 boutjes door de dubbele gaten en draai ze goed vast. Plaats het beschermkapje over de schroefaansluiting. Schuif het verstelbare, smallere deel van de standaard (12) helemaal van onderaf door het bovenste standaarddeel (11) tot het er bovenaan weer uitkomt (verbreding onderaan). Fixeer het verstelbare deel stevig met de zwarte borgschroef (15) die zich bovenaan het bovenste deel van de standaard bevindt. Steek het middelste deel van de standaard (10) in het onderste deel (9), schroefgaten op schroefgaten. Bevestig het op z’n plaats met vier fixatieschroefjes. Op dezelfde wijze bevestigt u het bovenste deel van de standaard (11, met daarin het verstelbare deel) over het middelste deel. Schroef de extra zwart-gekleurde schroef (meegeleverd) in het verstelbare deel van de standaard, zodat deze niet meer in het bovenste deel kan schuiven (om het verstelbare deel vast te zetten). Draai de ophangschroef (7) bijna helemaal los. Plaats het hoofd van de terrasstraler over de top van het verstelbare standaarddeel, zodanig, dat de ophangschroef precies in de uithollingvan de standaard valt. Draai de schroef nu goed vast.De elektrokabel kan worden vastgezet in de kabelhouders aan de standaard.NL 513030-035 G20M 9 Controleer of alle aansluitingen onwrikbaar vast zitten en de terrasstraler in zijn geheel stevig op z’n plaats staat voordat u hem in gebruik neemt. De terrasstraler dient op tenminste 1 meter afstand van de dichtstbijzijnde muur te worden geplaatst. De kast met stralingslampen dient zich minstens 30 cm. van een plafond en 1.80 meter boven de grond te bevinden. De terrasstraler moet stevig en stabiel staan op een effen, volkomen horizontale ondergrond. Standaard De standaard die bij de Q-Time 2000S wordt geleverd is multifunctioneel. In de top van het smalle standaarddeel bevindt zich een schroefdraad; een passende schroef met zwarte dop wordt meegeleverd. Zo kunt u bijv. ook een lamp op de standaard monteren, zie afb. Werking van de terrasstraler Het hoofd van de terrasstraler kan ongeveer 35° kantelen; zet het op de gewenste stand. Bij de S-uitvoering kan de hoogte van de het verwarmingshoofd worden bijgesteld door de zwarte borgschroef (15) op het bovenste standaarddeel los te draaien en het verstelbare standaarddeel wat in- of uit het bovenste standaarddeel te trekken/duwen. Draai de schroef tenslotte weer stvig vast. Het stralingshoofd dient zich te allen tijde minimaal 180 cm. boven de vloer te bevinden. Controleer of er aan alle veiligheidsvoorschriften is voldaan. Steek de stekker in het stopcontact (220-240V / 50Hz). Door nu één van de beide bedieningsschakelaars in te drukken (I ingedrukt) stelt u de terrasstraler in werking op half vermogen (1000W). Door ook de andere schakelaar in te drukken schakelt u ook de tweede lamp in en werkt het apparaat op vol vermogen (2000W). Door de schakelaars terug te drukken (O ingedrukt) schakelt u de lampen weer uit. De terrasstraler heeft geen thermostaat en blijft warmte afgeven totdat hij wordt uitgeschakeld. Houdt de terrasstraler altijd in de gaten wanneer hij ingeschakeld is! Neem de stekker uit het stopcontact wanneer de terrasstralen niet in gebruik is. Omvalbeveiliging De Q-Time 2000S is uitgevoerd met een omvalbeveiliging. Mocht hij dus ondanks uw voorzorgsmaatregelen toch een keer vallen dan schakelt hij automatisch uit. Neem in dat geval onmiddellijk de stekker uit het stopcontact.NL 513030-035 G20M 10 Controleer de terrasstraler nauwkeurig op beschadigingen en zet hem weer rechtop. Stel een beschadigd apparaat nooit in werking maar biedt het ter controle en/of reparatie aan bij uw dealer of een erkend servicepunt! Wanneer u geen beschadigingen constateert schakelt u de terrasstraler uit, steekt u de stekker weer in het stopcontact en stelt u het apparaat weer in werking. Houd de terrasstraler het eerste kwartier nauwkeurig in het oog; doen zich alsnog storingen voor, schakel hem dan onmiddellijk uit en biedt hem ter reparatie aan bij uw dealer/servicepunt. Reiniging Schakel de terrasstraler altijd uit, laat de terrasstraler afkoelen en neem de stekker uit het stopcontact voordat u de terrasstraler schoonmaakt. Maak de terrasstraler schoon met een vochtige doek en zo nodig een beetje reinigingsmiddel. Gebruik nooit bijtende of schurende schoonmaakmiddelen! Na een gebruiksperiode kan zich stof en vuil verzamelen achter het rooster (2). Dit kunt u met een dun, zacht borsteltje en een stofzuiger heel voorzichtig proberen te verwijderen. Gebruik nooit luchtdruk (compressor!) want dit kan de lampen of de reflector beschadigen. Vermijd de lampen aan te raken. Verwijdering Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.NL 513030-035 G20M 11 CE-verklaring Ondergetekende: Eurom, Kokosstraat 20, 8281JC Genemuiden-NL verklaart hierbij dat het onderstaande product Product: Terrasstraler bekend onder het merk: Eurom types: Q-Time 2000 en 2000S voldoet aan de eisen van de onderstaande normen: LVD 2014/35/EU EN 60335-1:2012+A11:2014 EN 60335-2-30:2009+A11:2012 EN 62233:2008 EMC 2014/35/EU EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 RoHS 2011/65/EU&(EU)2015/863 Genemuiden, 18-06-2019 W.J. Bakker, alg. dir.513030-035 G20M 12
