GEBRUIKSAANWIJZING KE158RVS ETNA

NL Handleiding NL 3 - NL 14

	Inleiding	4
	Beschrijving	5

Gebruik

Gebruik van de kookplaat 6

Bediening

	Bediening van de kookplaat 7
	De 7-standen bedieningsknop 7

Onderhoud

Reinigen

8

Problemen oplossen

Problemoplossingstabel

9

Installatie

	Waar u op moet letten 10
	Montage	13
	Informatie over EU-verordening 66/2014	13

Milieuaspecten

Afvoeren toestel en verpakking 14

Inleiding

In deze handleiding staat beschreven op welke manier u de kookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die van dienst kan zijn bij het gebruik van dit product.

Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat in gebruik neemt!

Lees deze gebruikershandleiding door voordat u het apparaat in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik.

De handleiding dient bovendien als referentie voor de servicedienst. Plak daarom het los bijgeleverde toestel-identificatieplaatje in het daarvoor bestemde kader, achter in de handleiding. Het toestel-identificatieplaatje bevat alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren.

Veel kookplezier!

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

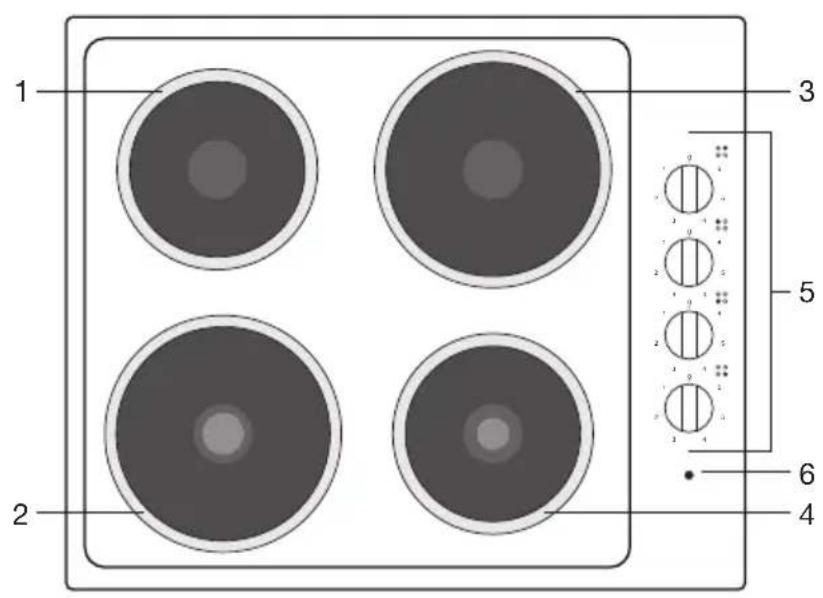

Beschrijving

KE158____

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

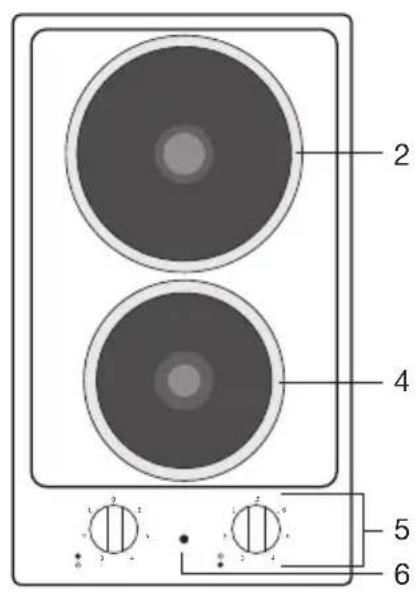

KE129 ---

2 4 5 6

1. Kookplaat ø 145 mm / 1000 W
2. Snelkookplaat ø 180 mm / 2000 W
3. Kookplaat ø 180 mm / 1500 W
4. Snelkookplaat ø 145 mm / 1500 W
5. Bedieningsknoppen
6. Controlelampje

Gebruik van de kookplaat

Kookplaat inschakelen

• Voordat u de kookplaat in gebruik gaat nemen dient elk element gedurende 3 à 4 minuten op de hoogste stand te worden ingeschakeld zonder dat er een pan op wordt geplaatst.
• Elk kookelement is door de fabrikant voorzien van een speciale roestwerende laag. Als de kookplaat voor de eerste maal sterk verhit wordt, zult u een schroeilucht waarnemen. Dit is normaal.

Toestelinformatie

• De kookelementen zijn vervaardigd van gietijzer. De warmte wordt verkregen door gloeispiralen die ringsgewijs in het element liggen.
• De warmte wordt door direkte geleiding aan de panbodem afgegeven. Elk element is gevat in een roestvrijstalen afsluitrand.
• Bij gebruik van een of meerdere elementen gaat op het bedieningspaneel het controlelampje aan.
• Gebruik de kookplaat nooit zonder pan. Het bovengedeelte van de kookplaat zou anders kunnen vervormen.

Pannen

• Gebruik alleen pannen die geschikt zijn voor elektrisch koken. Dus pannen met een dikke vlakke bodem. Wanneer de bodem hol of bol is gaat er veel energie verloren. Het kookproces duurt erg lang. Het element kan oververhit raken en krom trekken.
• Pannen waarmee al eerder op een gaskookplaat is gekookt, zijn niet meer geschikt voor elektrisch koken.
• Zet alleen pannen met een droge bodem op het element. Vocht op de elementen kan roest veroorzaken.
• De diameter van de panbodem moet de kookzone volledig afdekken. Gebruik geen pannen die kleiner zijn dan de kookzone. Hiermee vermijdt u dat voedselresten op de gloeiend hete kookzone terecht komen. Ingebrande voedselresten zijn moeilijk te verwijderen.
• Gebruik altijd een deksel tijdens het koken i.v.m. energieverlies.

Bediening van de kookplaat

• Een symbool naast de bedieningsknop geeft aan welk element wordt bediend.
• De bedieningsknoppen kunt u zowel links- als rechtsom draaien.
• Zodra u een kookplaat inschakelt, gaat het controlelampje aan.
• U kunt de kookplaat 5 tot 10 minuten voordat de kooktijd verstreken is, uitschakelen. Het element blijft nog geruime tijd warm. Van deze restwarmte kunt u gebruik maken. Laat de deksel op de pan.

De 7-standen bedieningsknop

0 1 2 3 4 5 6

Stand 6

• Aan de kook brengen van alle gerechten.
• Slinken van bladgroenten.
• Aanbraden van vlees.
• Bakken van biefstuk, vis en aardappelen.

0 1. 6 2. 5 3 4

Stand 5

- Bakken van flensjes, wentelteefjes, frituren.

Stand 4

- Bakken van pannenkoeken, drie in de pan.

Stand 3

• Doorbakken van vis en klein vlees.
• Doorbraden van groot vlees, uien fruiten.

Stand 2

• Doorkoken van gerechten met een kooktijd van meer 10 minuten.
• Smoren van groenten.
• Ontdooien van diepgevroren bladgroenten.

Stand 1

- Trekken van bouillon, vlees stoven, warmhouden van gerechten, doorkoken van kleine hoeveelheden.

Stand 0

• Op deze stand is het element uitgeschakeld.
• Doorkoken van gerechten met een kooktijd korter dan 10 minuten, nadat het gerecht eerst op een hogere stand aan de kook is gebracht.

Reinigen

Waarschuwing

Schakel het toestel uit en laat het volledig afkoelen voordat u met schoonmaakwerkzaamheden gaat beginnen.

• De kookplaten kunt u het beste reinigen met een vochtige doek of keukenpapier.
• Verwijder overgekookt voedsel zo snel mogelijk. Vooral rode kool, rabarber en appelmoes werken in op de lak of op het roestvrijstaal.
• Gebruik nooit schuurpoeders, agressieve reinigingsmiddelen en groene schuursponsjes.
• Na het reinigen de kookplaten even inschakelen om het vocht te laten verdampen.

Onderhoud van de kookplaten

Van tijd tot tijd de platen inwrijven met zuurvrije olie (naaimachine olie) of met een onderhoudsmiddel.

Probleemoplossingstabel

Als het toestel niet naar behoren werkt, betekent dit niet altijd dat het defect is. Probeer het probleem eerst zelf op te lossen door de onderstaande punten na te lopen. U kunt voor meer informatie ook terecht op de website.

Probleem Mogelijke oorzaak	Oplossing
De kookplaat of kookzones kunnen niet aangezet worden.	Er is geen stroomvoorziening.	Controleer de zekering voor het toestel.
		Controleer of er sprake is van een stroomonderbreking door andere elektronische apparatuur te proberen.
De kookplaat geeft bij de eerste paar kookbeurten een lichte geur af.	Het nieuwe toestel wordt opgewarmd.	Dit is normaal en verdwijnt wanneer het toestel een paar keer is gebruikt. Verwarm gedurende 30 minuten op iedere kookzone een steelpan gevuld met water. Ventileer de keuken.

Waar u op moet letten

Waarschuwing

Dit apparaat mag uitsluitend worden geïnstalleerd door erkend onderhoudspersoneel of een gekwalificeerd elektricien en overeenkomstig de instructies van deze handleiding en conform de geldende plaatselijke voorschriften.

• Op het gegevensplaatje staan de aansluitwaarde en de vereiste netspanning aangegeven. Het aansluiten moet gebeuren in overeenstemming met de nationale en lokale voorschriften.
• Wanneer het toestel niet is voorzien van een aansluitsnoer met stekker, dan dient het alleen door een erkend installateur op het elektriciteitsnet te worden aangesloten.
• De afdichting tussen kookplaat en aanrechtblad moet vochtdicht zijn. Het aanrechtblad moet waterpas liggen, de kookplaat natuurlijk ook!
• Als een aanrechtblad betegeld is, kan het zijn dat de afdichtstrip beter vervangen kan worden door vloeibare siliconenrubber.
• Het fineer of de panelen van het keukenkastje moeten met hittebestendige lijm zijn gelijmd (105 °C), anders kunnen ze verkleuren.
• De wanden en het werkblad rondom het toestel moeten minimaal tot 105 °C hittebestendig zijn.
• Plaats een kookplaat niet direct boven een onderbouw-koelkast of onderbouw vrieskast en niet boven een vaatwasser, wasmachine of droger. Indien de kookplaat toch boven een koel- of vrieskast wordt geplaatst, zorg dan voor een goede isolatie van de kookplaat.
• Het keukenkastje mag geen lade hebben. Als in het keukenkastje een horizontaal tussenschot is ingebouwd, moet dit minimaal 15 cm van de onderkant van het werkblad verwijderd zijn. De ruimte tussen het schot en de kookplaat moet leeg zijn. U mag hier geen voorwerpen in leggen.

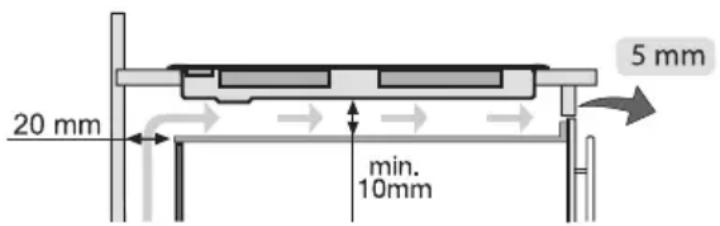

20 mm min. 10mm 5 mm

- Het elektrische huishoudelijke apparaat is bestemd voor inbouw in een werkblad, zoals wordt geïllustreerd op de specifieke afbeelding.

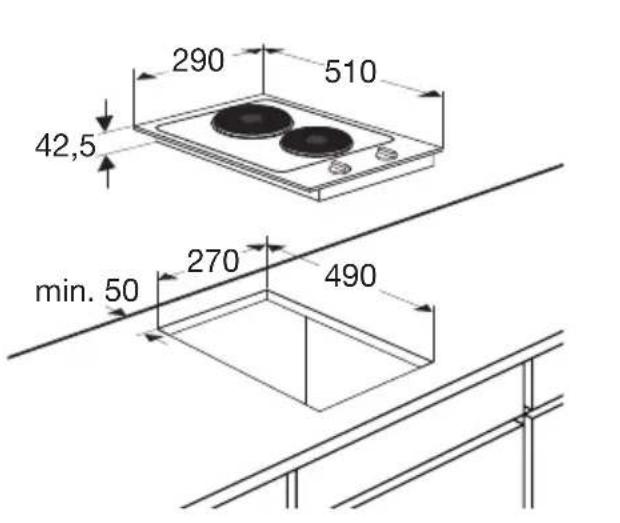

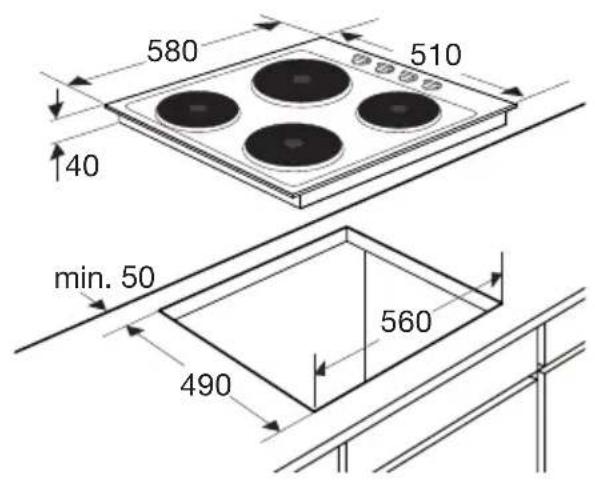

Inbouwmaten

290 510 42,5 min. 50 270 490

580 510 40 min. 50 560 490

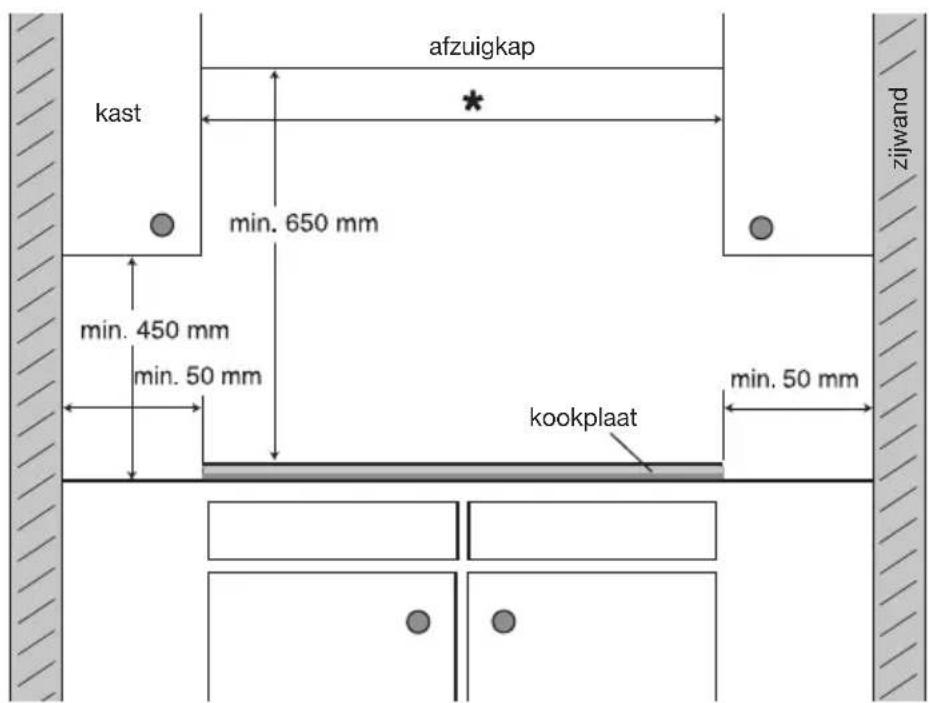

Benodigde vrije ruimte rondom

Voor een veilig gebruik is voldoende ruimte rondom de kookplaat noodzakelijk. Controleer of deze ruimte aanwezig is.

* KE129: 290mm

KE158: 580mm

afzuigkap kast * min. 650 mm min. 450 mm min. 50 mm kookplaat min. 50 mm zijwand

Elektrische aansluiting

• 230 V - 50 Hz
• Stekker en stopcontact moeten na installatie van het toestel goed bereikbaar blijven.
• De KE158RVS is voorzien van aansluitkabel zonder stekker. 220-240V / 380-415V 50/60Hz 6000W
• De KE129RVS is voorzien van aansluitsnoer met stekker. 220-240V 50/60 Hz 3500W

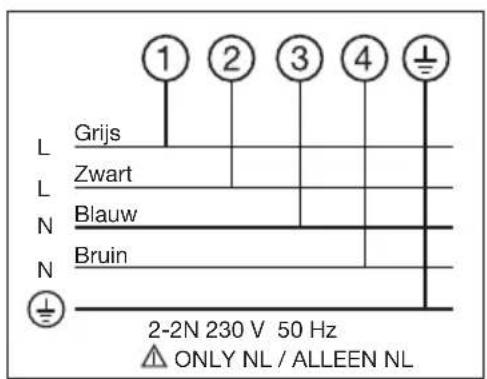

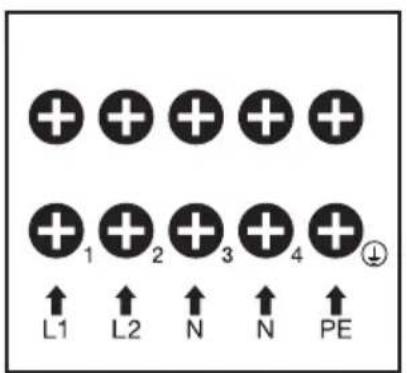

• KE158RVS: het aansluitblokje in de kookplaat is voorzien van een 5 aderige kabel 5 x 1,5mm en aangesloten volgens 2L2N (2x 230V).

+ + + + + + 1 + 2 + 3 + 4 + L1 L2 N N PE

H05VV-F 5x 1,5mm² 2L2N\~

① ② ③ ④ L Grijs Zwart L N Blauw N Bruin ① 2-2N 230 V 50 Hz ⚠ ONLY NL / ALLEEN NL

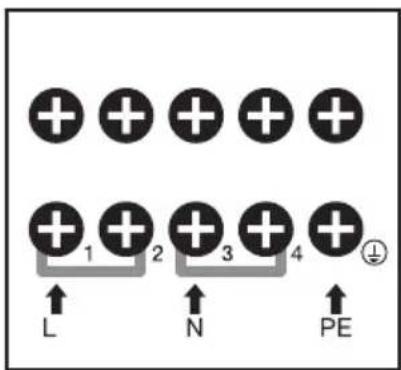

+ + + + + + 1 + 2 + 3 + 4 + ↑ ↑ ↑ L N PE

H05VV-F 3x 2,5mm²\~

+ + + + + + 1 + 2 + 3 + 4 + ↑ ↑ ↑ ↑ L1 L2 N PE

H05VV-F 4x 1,5mm² 2N\~

• In het geval dat er een andere aansluiting wordt gemaakt, gebruik dan een geschikte kabel, H05VV-f 3x2,5 mm² (1L 1N 230v \~) of H05VV-F 4x1.5 mm² (2N 380V \~).
• Als u een rechtstreekse aansluiting wenst, moet een meerpolige schakelaar worden aangebracht met een opening van tenminste 3 mm tussen de contacten, die geschikt is voor het vermogen die aan gegeven staat op het typeplaatje en voldoet aan de geldende normen (de groengele aardgeleider mag niet door de schakelaar worden onderbroken). Na het installeren van de apparatuur moet de meerpolige schakelaar makkelijk te bereiken zijn.

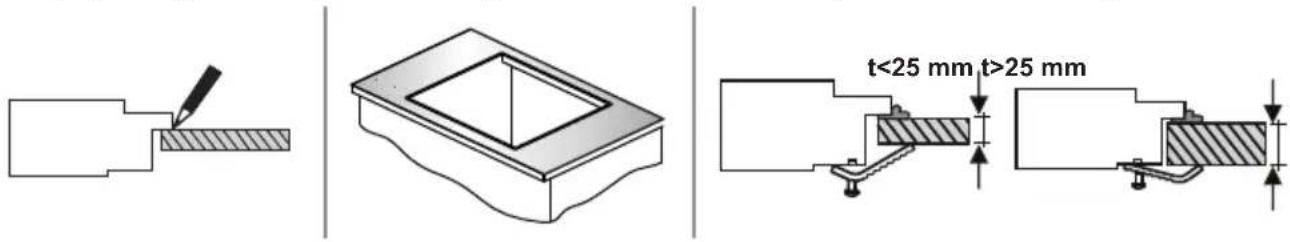

Montage

1. Plaats de kookplaat in de uitsparing. Markeer de plaats van de kookplaat op het werkblad.
2. Verwijder de kookplaat. Plaats het afdichtband op de door u gemarkeerde lijn. Zorg ervoor dat de lijn zich in het midden van het afdichtband bevindt. Zorg dat de naden bij de hoeken overlappen en dat er geen gat langs het afdichtmateriaal achterbliift.
3. Plaats het toestel in de opening en zet vast op zijn plek met de beugels en schroeven. Pas de positie van de beugels aan naar de dikte van het aanrechtblad en draai de schroeven gelijkmatig vast. Snij het overtollige afdichtband voorzichtig rond het toestel weg.

1. Sluit het toestel aan op het elektriciteitsnet. Het toestel is nu gebruiksklaar.

2. Controleer de werking.

3. Gebruik geen adapters, meerwegstekkers en/of verlengkabels.

4. Aarding van het apparaat is bij de wet verplicht.

Informatie over EU-verordening 66/2014

Metingen volgens EN 60350-2

Modelaanduiding KE129	---		KE158---
Type kookplaat	Electrische kookplaat		Electrische kookplaat
Aantal elektrische kookzones en/of -gebieden 2 4
Verwarmingstechnologie	Elektrische kookzones		Elektrische kookzones
Voor ronde elektrische kookzones: de diameter van het bruikbare oppervlak per elektrisch verwarmde kookzone in mm	∅ 145 ∅ 180		∅ 145 ∅ 180
			∅ 180 ∅ 145
Energieverbruik per kookzone of -gebied, berekend per kg (ECelektrische kookplaat) in Wh/kg	194 194		193 193
			194 194
Energieverbruik van de kookplaat, berekend per kg (ECelektrische kookplaat) in Wh/kg	194 194

Afvoeren toestel en verpakking

Dit toestel is gemaakt van duurzame materialen. Het toestel moet aan het einde van zijn levensduur op verantwoorde wijze worden afgedankt. Informeer bij de plaatselijke autoriteiten hoe u dit kunt doen.

De verpakking van het toestel is recyclebaar. Mogelijk zijn de volgende materialen gebruikt:

• Karton.
  • Polyethyleenfolie (PE).
  • CFC-vrij polystyreen (hard PS-schuim).

Deze materialen moeten op verantwoorde wijze en conform de overheidsvoorschriften worden afgedankt.

Het toestel is gemarkeerd met een vuilnisbaksymbool met een kruis erdoor om u erop te wijzen dat elektrische huishoudelijke apparaten afzonderlijk moeten worden afgedankt. Dit houdt in dat het toestel aan het einde van zijn levensduur niet met het gewone huisvuil mag worden meegegeven. Het toestel moet naar een speciale gemeentelijke afvalverwerkingslocatie voor gescheiden afval worden gebracht of naar een dealer die deze service verleent.

Negatieve gevolgen voor mens en milieu worden voorkomen door huishoudelijke apparaten apart in te zamelen en op de juiste wijze af te danken. Dit zorgt ervoor dat de materialen waaruit het apparaat bestaat, kunnen worden teruggewonnen en aanzienlijke besparingen op energie en grondstoffen kunnen worden gerealiseerd.

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.

SOMMAIRE

Het gegevensplaatje bevindt zich aan de onderzijde van het toestel.

Plak het gegevensplaatje van het toestel hier.

Houd het volledige typenummer bij de hand als u de technische dienst belt.

U vindt de adressen en telefoonnummers van de serviceorganisatie op de garantiekaart.
