Producttype	Afzuigkap
Merk	Hoover
Model	HT6360IN
Breedte	60 cm (schatting op basis van de referentie)
Aantal snelheden	3 (Laag, Midden, Hoog)
Type bediening	Elektronische aanraakknoppen (5 toetsen)
Verlichting	LED, 2 x 1,5 W, 12 V DC (ILCOS code D: DSR-1.5/65-H-64)
Vetfilters	Handwasbare zeefvilters
Koolstoffilter	Niet meegeleverd, apart te kopen (vervanging elke 3 tot 6 maanden)
Minimale afstand boven een gasfornuis	65 cm
Elektrische klasse	Klasse I (aarding verplicht)
Installatietype	Muur of onder kast
Afvoer	Buiten (kanaal)
Veiligheidsfuncties	Automatische uitschakeling, vlambeveiliging, omnipolaire stroomonderbreking
Onderhoud	Regelmatige reiniging van filters en roestvrijstalen oppervlakken met niet-schurende producten
Repareerbaarheid	Vervangbare LED-lamp door een professional; reserveonderdelen beschikbaar
Milieuconformiteit	WEEE-richtlijn 2012/19/EU

Veelgestelde vragen - HT6360IN HOOVER

Wat is de minimale afstand tussen de afzuigkap en het gasfornuis?

De minimale afstand is 65 cm voor een gasfornuis en 50 cm voor een elektrische kookplaat (aanbevolen).

Hoe reinig ik de vetfilters?

De zeefvilters worden met de hand gereinigd: dompel ze onder in heet water met een mild reinigingsmiddel gedurende 3 minuten, borstel voorzichtig met een zachte borstel, spoel af en laat aan de lucht drogen (vermijd zonlicht).

Hoe vaak moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter (niet meegeleverd) moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. De zuigkracht neemt af wanneer het filter is geïnstalleerd.

Hoe vervang ik de LED-lamp?

Koppel het apparaat los, verwijder de vetfilters, gebruik vervolgens een gereedschap om op de veren aan weerszijden van de LED-lamp te drukken. Trek voorzichtig aan de aansluitdraad en koppel de klem los. Monteer in omgekeerde volgorde. De vervangende lamp moet van het type DSR-1.5/65-H-64 zijn (2 x 1,5 W, 12 V DC).

Wat te doen als het licht brandt maar de motor niet werkt?

Controleer eerst of de ventilator op een stand staat. Als het probleem aanhoudt, kan het een defect aan de schakelaar of de motor zijn. Neem contact op met de klantenservice.

Wat te doen als zowel het licht als de motor niet werken?

Controleer de zekeringen in huis (vervang ze indien nodig) en zorg ervoor dat het netsnoer correct is aangesloten en onder spanning staat.

De afzuigkap lekt olie, wat te doen?

Controleer de afdichting van de terugslagklep en de uitgang. Verwijder indien nodig de klep en breng kit aan. Controleer ook de aansluiting van de schoorsteen.

De zuigkracht is onvoldoende, waarom?

Zorg ervoor dat de afstand tussen de afzuigkap en de kookplaat correct is (65 cm voor gas). Controleer ook of de vetfilters niet verstopt zijn en het afvoerkanaal niet geblokkeerd is.

Kan ik de afzuigkap gebruiken zonder vetfilters?

Nee, het is verboden de afzuigkap te gebruiken zonder vetfilters of met vervuilde filters, omdat dit een brandgevaar oplevert.

Welk type reinigingsmiddel gebruiken voor het bedieningspaneel?

Gebruik een vochtige doek met warm zeepwater en wring goed uit. Vermijd agressieve, schurende of chemische reinigingsmiddelen die het paneel kunnen beschadigen.

GEBRUIKSAANWIJZING HT6360IN HOOVER

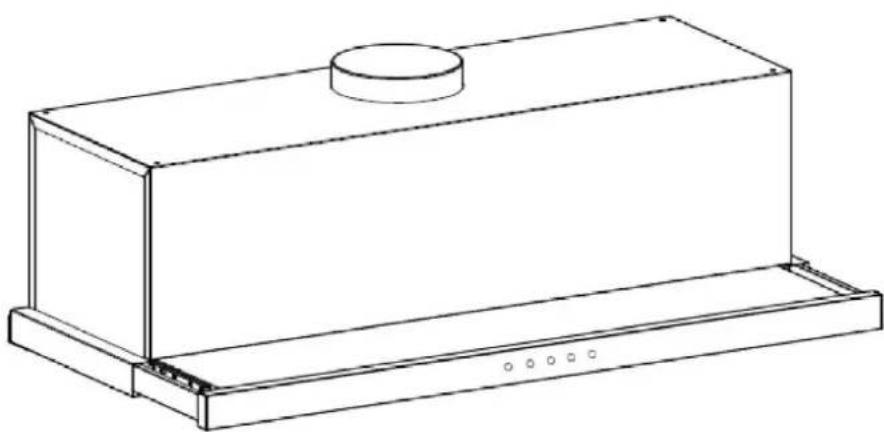

Afzuigkap Handleiding

Inhoud

1. Veiligheidsinstructies
   2.... Installatie
2. Uw afzuigkap gebruiken
3. Problemen oplossen
4. Onderhoud en reiniging
5. .Bescherming van het milieu

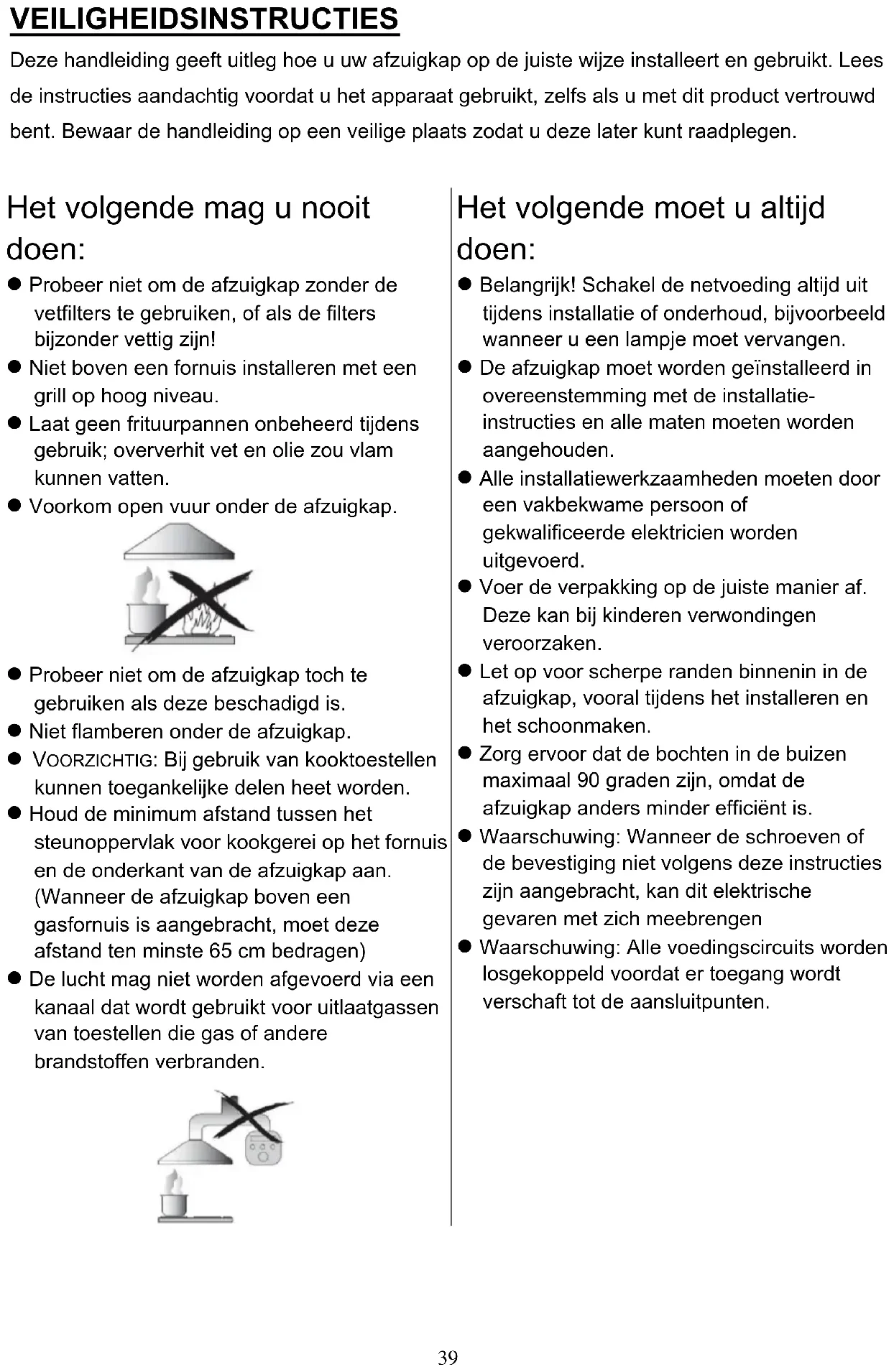

VEILIGHEIDSINSTRUCTIES

Deze handleiding geeft uitleg hoe u uw afzuigkap op de juiste wijze installeert en gebruikt. Lees de instructies aandachtig voordat u het apparaat gebruikt, zichs als u met dit product vertrouwd bent. Bewaar de handleiding op een veilige plaats zodat u deze later kurz raadplegen.

Het volgende mag u nooit doen:

• Probeer Niet om de afzuigkap zonder de vetfilters te gebruiken, of als de filters bijzonder vettig�!
• Niet boven een fornuis installeren met een grill op hoog niveau.
• Laat geen frituurpannen onbeheerdijdens gebruik; oververhit vet en olie zou vlam kuren vatten.
• Voorkom open vuur onder de afzuigkap.

• Probeer nicht om de afzuigkap toch te gebruiken als deutsche schadigd is.
• Niet flamberen onder de afzuigkap.
• VOORZICHTIG: Bij gebruik van kooktoestellen kunnen toegankelijke delen heet worden.
  Houd de minimum afstand:tussen het steunoppervlak voor kookgerei op het fornuis en de onderkant van de afzuigkap aan. (Wanneer de afzuigkap boven een gasfornuis is aangebracht, moet deze afstand ten minste 65 cm bedragen)
• De lucht mag Niet worden afgevoerd via een kanaal dat worden gezebrukt voor uitlaatgassen van toestellen die gas of andere brandstoffen verbranden.

Het volgende moet u.altijddoen:

Belangrijk! Schakel de netvoeding altijd uittijdens installmente of onderhoud, bijvoorbeeld wanneer u een lampie moet vervangen.
- De afzuigkap moet worden geinstalleerd in overeenstemming met de installment-instructies en alle maten要去en worden aangehouden.
- Alle installmentenkzaamheden要去en door een vakbekwame persoon of gekwalificeerde elektricien worden uitgevoerd.
- Voer de verpakking op de juiste manier af. Deze kan bij kinderen verwondingen verzoorzaken
- Let op voor scherpe randen binnenin in de afzuigkap, vooralijdens het installereren en het schoonmaken.
- Zorg ervoor dat de bochten in de buizen maximaal 90 graden zich,,ondat de afzuiqkap anders minder efficiert is.
Waarschuwing: Wanner de schroeven of de bevestiging Niet volgens deze instructies zich aangebracht, kan dit elektrische gevaren met zich meebrengen
- Waarschuwing: Alle voedingscircuits worden losgekoppeld voordat er toegang worden verschaft tot de aansluiptupon.

Het volgende moet u alsjddoen:

• Doe altijd het deksel op de potten en pannen wanner u op een gasfornuis kookt.
• Wanner het apparaat in de afzuiigstand staat, worden de lucht in de kamer door de afzuiigkap wegbezogen. Zorg ervoor dat de juiste ventilatiemaatregelen worden nageleefd. De afzuiigkap verwijdert geurenuit de kamer, maar geen stoom.
• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik.

• Als het netsnoor beschadigd is,要去 het worden verrangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde Personen om gevaar te voorkomen.
• Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of met een gebrek aan kennis en ervaring, mits zich onder toezicht worden gehonden of instructies hebben gekreten om het apparaat weil te kunnen gebruiken en de bevaren begrijpen die ermee gepaard gaan. Kinderen mogen Niet met het apparaat spelen. Het schoonmaken en het onderhoud mag nicht door kinderen worden uitgevoerd als er geen toezicht is.

• Waarschuwing: Alle voedingscircuits worden losgekoppeld voordat er toegang worden verschaft tot de aansluitpunten.

Het volgende moet u.altijddoen:

• Voorzichtig: Tijdens gelebruik konnen het apparaat en de toegankelijkde delen ervan erg heet worden. Let op wanner u de verwarmingselementen aanraakt. Kinderenjonger dan 8aar要去enuit de buurt blijven, tenzij er voortdurend toezicht is.
• Zorg voor voldoende ventilatie van de ruimte wanner de afzuigkap geleiktijdig worden gezruikt met toestellen die gas of andere brandstoffen verbranden.
• Er bestaat brandgevaar als de reiniging nicht conform de instructies worden UITgevoerd.
• De voorschriften betreffende de afvoer van lucht dienen te worden gespecteerd.
• Reinig uw apparaat regelmatig volgens de methode die in het hoofdstuk ONDERHOUD is beschreiben.
• Vanwege de veriligheid mag uuitsluitend het formaat bevestigings- of montageschroeven gebruiken, die in deze handleiding worden aanbevolen.
• Raadpleeg het hoofdstuk over onderhoud en de reiniging voor meer informatie over reinigingsmethode en -frequentie.
• Het schoonmaken en het onderhoud mag nicht door kinderen worden uitgevoerd als er geen toezicht is.
• Wanneer de afzuigkap en apparaten die met andere energia dan elektriciteit worden gevoed tegelijkertijd in werkung,zijn, mag de onderdruk in de ruimte nicht meer bedragen dan 4Pa 4x10-5 bar).
  WAARSCHUWING: Brandgevaar: gebruik de kookoppervlakken nicht als bewaarplek voor spullen.
• Er mag geen stoomreiniger worden gebruikt.
• Probeer NOOIT om brand met water te blussen, maar schakel het apparaat uit en bedek de vlam dan met bijvoorbeeld een deksel of een branddeken.

Er zijn twee manieren om een afzuigkap te installereren: aan de muur en onder een wandeenheid.

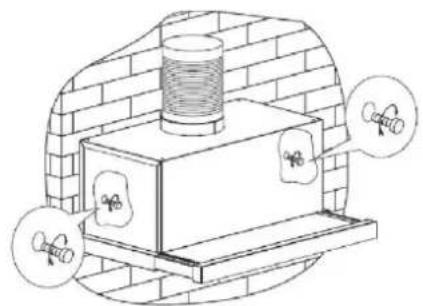

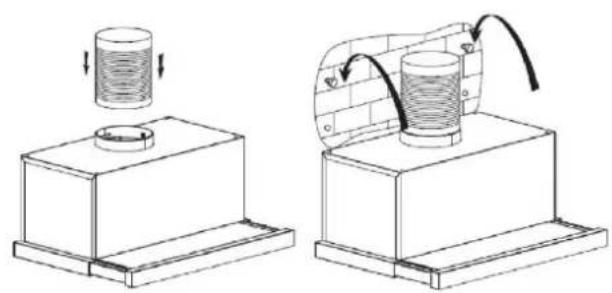

Manier én: Montage aan de muur:

1. Voor het Beste effect moet de afzuigkap op 65-75 cm afstand boven het oppervlak van het fornuis worden geplaatst.

1. Voor installmentie aan de wand boort u 4 gaten van 8mm op een geschikte plaats volgens de middenafstand van het gat in dechterkant van de afzuigkap.

1. Breng de moer aan in de gaten.
2. Breng de schroeven aan in de moeren en draai ze vast.
3. Bevestig de afzuigkap aan de bevestigde schroeven.

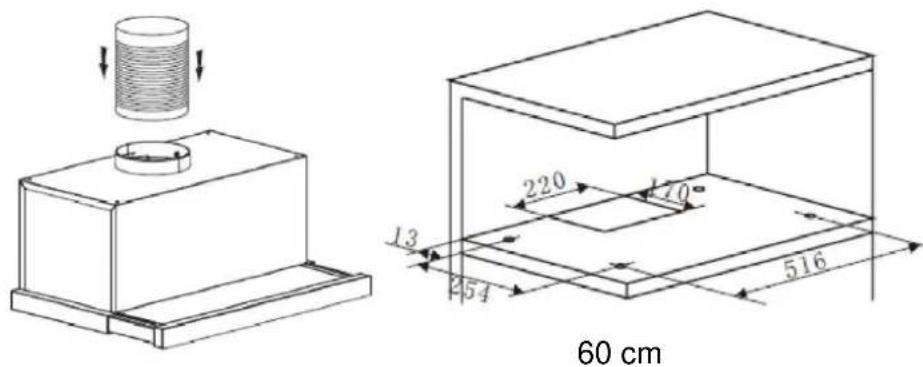

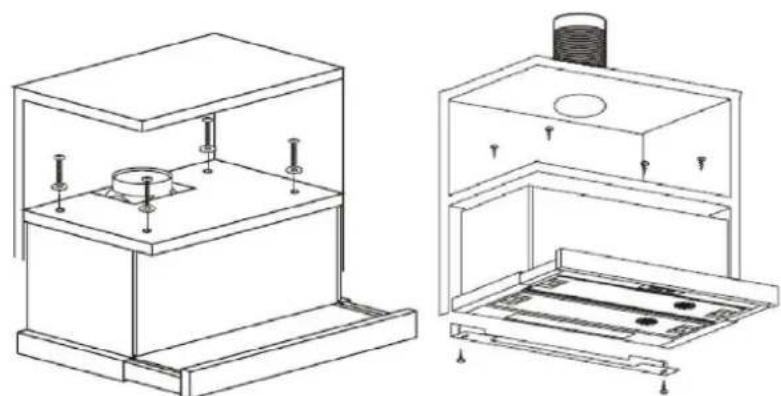

Manier twee: Montage onder een wandeenheid

1. Boor 4 gaten met een diameter van 4mm in de onderkant van de hangende kast.

1. Installer de afzuigkap op de onderkant van de kast, draai de kap vast met de M4 schroeven.
2. Gebruik de twee 3^*12 schroeven om de aangepaste plaat te bevestigen op de onderkant van de kap om afstand te houden:tussen de achterkant van de kap en de kast.

Alle installaties要去en door een vakbekwame persoon of gekwalificeerde elektricien worden uitgevoerd. Controller voordat u het apparaat op de elektrische voeding aansluit of denetspanning overeenkomt met de spanning op het typeplaatje.

Directe aansluiting

Het apparaat moet direct op de netvoeding worden aangesloten met een omnipolaire scheidingssschakelaar met een minimum opening van 3mm ussen de contacten.

De installmenter moet controleren of de elektrische aansluiting juist is uitgevoerd en overeenkomt met het bedrangsschema.

De kabel mag Niet gebogen of samengedrukt zich.

Controleer regelmatig of de stekker en het snoer Niet zich beschadigd. Als het netsnoor beschadigd is, moet het worden verrangen door een special snoer of samenstel dat verkrijgbaar is bij de fabrikant of diens servicevertegenwoordiger.

WAARSCHUWING: Dit is een Klasse I-apparaat dat geaard MOET worden

Dit apparaat heeft een 3-aderige voedingskabel die als volgt is gekleurd: Bruin = fasedraad, de aanvoerdraad van de stroom Blauw = nuldraad, de afvoerdraad van de stroom

Groen en geel = aardedraad

WAARSCHUWING:

Vanwege de verilgheid mag u uitsluitend het formaat bevestigings- of montageschroeven gebruiken, die in deze handleiding worden aanbevolen.
Wanneer de schroeven of de bevestiging nicht volgens\ deze instructies worden aangebracht, kan dit\ elektrische gevaren met zich meebrengen.

Uw afzuigkap gebruiken

Elektronische knop met vrijf toetsen

Er zijn vrijtoetsen: (Laag), (Mrd), (Hoog), (Licht), (Vermogen).Ziede bovenstaande afbeeling

1. Nadat de afzuigkap op de voeding is aangesloten, gaat het indicatielampje branden, worden alle uitgangen gesloten en gaat de afzuigkap in de stand-bymodus. Het indicatielampje gaat automatisch UIT na de herinnering als geen handeling worden uitgevoerd.
2. Inschakelen: Druk eenmaal op de aan/uit-knop, het indicatielampje gaat branden, de kap werkkt op lage snugheid. Het indicatielampje van lage snugheid brandt. Druk nogmaals op de aan/uit-knop om de kap uit te schakelen, en het indicatielampje gaat uit. Alle werking van de afzuigkap worden gesloten, de kap gaat in de standby-modus, recirculatie.

De snelheidstoetsen en de lamptoets hunnen afzonderlijk werkken, Niet bestuurd door de aan/uit-knop. Druk op een functietoets, de afzuigkap werkt op die functiestatus. Door in een willekeurige status op de aan/uit-knop te drukken, worden alle functies afgesloten.

1. Druk eenmaal op de lamptoets; hetlicht gaat branden. Indicatielampje van de lamptoets en de aan/uit-knop gaat branden. Druk nogmaals op de lamptoets om hetlicht uit te doen. Indicatielampje van de lamptoets en de aan/uit-knop gaat uit. En loop op deze manier door de functies heb.
2. Druk eenmaal op de toets (Hoog), de motor draait op hoge snelheid, het indicatielampje van de toets hoog en de aan/uit-knop brandt. Druk nogmaals op de toets hoog en de motor stopt. Indicatielampje verlichting en toets hoog en de aan/uit-knop isuit, recirculatie.
3. Druk eenmaal op de toets (Mid), de motor draait op de middelste snelheid, het individieltampje van de middelste toets en de aan/uit-knop gaab branden. Druk nogmaals op de middelste toets en de motor stopt. Indicatielampje van de middelste toets en de aan/uit-knop gaat uit, recirculatie.
4. Druk eenmaal op de toets (laag), de motor draait op lage snelheid, het indicatielampje van de toets laag en de aan/uit-knop brandt. Druk nogmaals op de toets laag en de motor stopt. Indicatielampje van de toets laag en de aan/uit-knop is uit, recirculatie.

Lage snelheid, middelste snelheid en hoge snelheid konnen nicht tegelijkertijd werken. Wanner de afzuigkap op hoge snelheid staat, gaat deze onmiddelijk maar lage snelheid als u waarop drukt; als de kap op de lage snelheid staat en u op de middelste snelheid drukt, gaat deze onmiddelijk maar gemiddelde snelheid, enzovoorts.

PROBLEM OPLOSSEN

Fout	Mogelijk oorzaak	Oplossing
Verlichting werkt, maar de motor draaït nicht	Schakelaar van de ventilator staatuit	Selecteer een schakelstand voor deventilator.
	Schakelaar van de ventilator werktniet	Neem contact op met hetservicecentrum.
	Motor draaït nicht	Neem contact op met hetservicecentrum.
Verlichting werkt nicht,motor draaït nicht	Zekeringen van de woningdoorgeslagen	Reset/vervang de zekeringen.
	Voedingskabel los of ontkoppeld	Sluit de kabel opnieuw aan op hetstopcontact. Schakel hetstopcontact in.
Olielekkage	Terugslagklep en uitgang zijn nichtgoed gedicht	Demonteer de terugslagklep en dichtaf met afdichtmiddel.
	Lekken uit de aansluiting van dedampafvoerijnp en afdekking	Neem de dampafvoerijnp weg endicht.
Lampjes branden nicht	Lampjes kapot/defect	Vervang de lampjes volgens de instructies.
Onvoldoende zuigkracht	De afstand:tussen de afzuigkap en het werkblad van het fornuis is te groot	Plaats de afzuigkap opnieuw op de juiste afstand.
De afzuigkap hangt scheef	De bevestigingssschroef is onvoldoende aangehaald	Haal de ophangschoef aan en zet de kap horizontaal.

OPMERKING:

Alle werkzaamheden aan de elektra van dit apparaat要去en voldoen aan de lokale en landelijkke voorschriften. Neem bij twijfel over bovenstaande werkzaamheden contact op met het servicecentrum. Koppel het apparaat.altijd los van de voeding voordat u het ope

ONDERHOUD EN REINIGING

Voorzichtig:

• Voordat u onderhoud of een reiniging uitvoert, moet de afzuigkap van het elektriciteitsnet worden losgekoppeld. Zorg ervoor dat de afzuigkap uitgeschakeld is bij het wandcontact.
• Externe oppervlakken zijn gevoelig voor krassen en schuursporen. Volg de reinigingsinstrumentes op om de Beste resultaten te verzekeren zonder dat het apparaat beschadigd raakt.

ALGEMEEN

Reiniging en onderhoud moet gebeuren wanner het apparaat is afgekoeld, vooral het reinigen. Voorkom dat er alkalische of zure stoffen (citroensap, azijn enz.) op het oppervlak acheterblijven.

ROESTVRIJ STAAL

Roestvrij staal moet regelmatig worden gereinigd (bijv. elke week) om een lange levensduur te verzekeren. Maak droog met een zachtde doek. U mag een speciale reinigingsvloeistof voor roestvrij staal gebruiken.

OPMERKING:

Zorg ervoor dat u in de polijstrichting van het roestvrij staal veegt, om te vermiiden dat er ontsierende, kruisgewijze kraspatronen ontstaan.

OPPERVLAK VAN HET BEDIERINGSPANEEL

Het ingebouwde bedieningspaneel kan met warm zeepsop worden schoongemaakt. Zorg ervoor dat de doek schoon is en goed uitgewrongen voordat u gaat schoonmaken. Verwijden overtollig vocht na het reinigen met een droge, zachte doek.

Belangrijk

Gebruik neutrale schoonmaakproducten en vermijd het gebruik van sterke chemische reinigingsmiddelen en producten die schuurmiddelen bevatten, waar dat het uiterlijk van het apparaat aantasten en eventuele sieropdruk van het bedieningsspaneel verwijderen. Bovendienervalt hierdoor de garantie van de fabrikant.

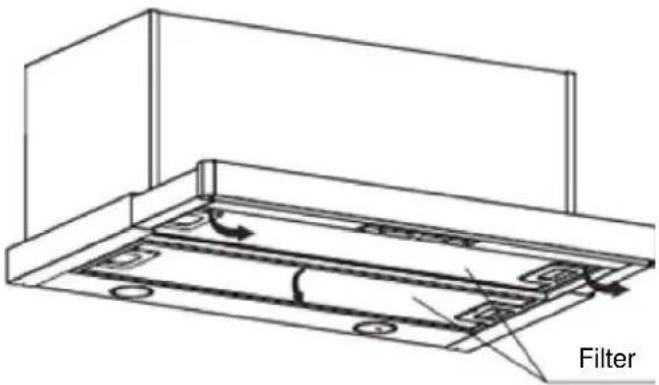

METALEN VETFILTERS

De gaasfilters kuren handmatig worden gereinigd. Week ze ongeveer 3 minuten in water met een vetoplossend product en borstel ze dan voorzichtig af met een zachte borstel. Oefen Niet te veel drukuit, anders zou het filter kuren beschaden. (Laat op natuurlijke wijze drogen, Niet in direct zonlicht)

De filters要去en geschienen van vaatwerk en keukengerei worden gewassen. Het is aanbevolen om geen spoelmiddel te gebruiken.

VETFILTERS VAN GAAS INSTALLEREN

• Volg de vier onderstaande stappen om de filters te installereren.
• Haak het filter in de gleuven aan dechterkant van de kap.
• Duw op de knop van de handgreep van het filter.
• Laat de handgreep los zodra het filter in positie is.
• Herhaal dit voor alle filters.

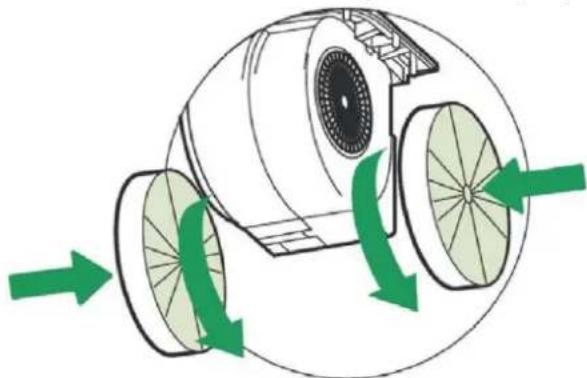

KOOLSTOFFILTER-niet meegeleverd

Actiefkoolfilters worden gebrukt voor het opvangen van geurtjes. Normaal moet het actievekooolstofffilter elke drie tot ces maanden worden verrangen, afhankelijk van uw kookgewoonten. De procedure voor het installereren van een actievekooolstofffilter is hieronder beschreven.

• Trek de afzuiqkap maar buiten en verwijder de sleepfilters.
• Bevestig het koolestoffilter in de motorkant om ervoor te zorgen dat het vastzit. Zie de onderstaande afbeelding
• Plaats de twee filterstering in de afzuiqkap.

OPMERKING:

• Controller of het filter stevig vastzit. Anders kan het losraken en gevaar veroorzaken.
• Wanner een actievekooolstoffilter is aangebracht, neemt het afzuiqvermogen af.

LAMPJE VERVANGEN

Belangrijk:

Het lampje moet door de fabrikant, diens serviceagent o personen met gelijkwaardige kwalificatie worden verrangen.
Schakel de netvoeding altijd uit voordat u werkzaamheden aan het apparaat uitvoert. Wanner u het lampje wilt vastpakken, moet u controeren of het volledig is afgekoeld voordat u het met uw handen aanraakt.
Wonneer u lampjes vastpakt, zorg dan dat u ze met eedoek of met handschoenen vasthoudt, zodat er geen zweet op het lampje kan komen. Als dit gebeurt, kan dit ten kosten gaan van de levensduur van het lampje.

Opmerking:

Zorg er voor het verrangen van het lampje voor dat de afzuigkap kan worden afgesloten van het elektriciteitsnetwork door middel van een stekker of een omnipolaire schakelaar.
- Bescherm gegen gevaar bij het verrangen van lampjes, zoals het dragen van handschoenen.

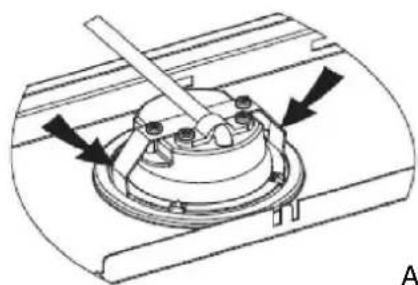

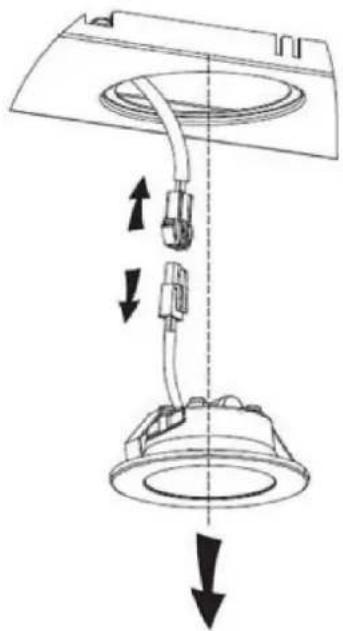

De lampjes verrangen:

Verwijder de vetfilter.
Gebruik een hulpmiddel of de hand om de veerstang van beiden zichden van het ledlampje aan de binnenkant in te drukken, totdat het lampje maar buiten worden gedrukt, zie afb. 1. Trek dan het snoer van het lampje iets�n buiten en ontmantel de aansluiting van het aansluitsnoer van het lampje. Zie afb. 2.
Pas de procedure toe in omgekeerde volgorde om het lampje terug teplaatsen.

• De ILCOS D-code van deze lamp is: DSR-1.5/65-H-64
• Led-modules -ronde lamp
• Max. wattage: 2X1,5 W
• Spanningsbereik: DC 12V
  -Afmetingen:

Afb. 1

Afb. 2

BESCHERMING VAN HET MILIEU:

Dit apparaat is gemarkeerd in overeenstemming met de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA) van 2013. De AEEA bevat zowel verwuilende stoffen (die een negatif effect op het milieu hunnen hebben) als basiscomponenten (die hergebruikt hunnen worden). Het is belangrijk dat de AEEA specifieke behandelingen ondergaat om de verwuilende stoffen op de juiste wijze te verwijderen en af te voeren en alle materialen terug te winnen. Individuen hunnen een belangrijke rol speloen om ervoor te zorgen dat de AEEA geen milieuprobleem worden; het is van essentieel belang om enkele basisregels te volgen:

• de AEEA mag nicht worden behandeld als huishoudelijk afval;
• de AEEA要去aar speciale inzamelgebieden worden gebracht, die beheerd worden door het gemeentebestuur of een geregisteerd bedrijf.

In veel landen worden grote AEEA thus opgehaald. Wanner u een neueu apparaat koopt, kan het oude teruggegeven worden aan de leverancier die het Gratis moet accepteren met dien verstande dat het apparaat van een gelijkwaardig type is endezelfde functies heeft als het gekochtete apparaat.

OPMERKING:

Hierna worden aangegeven hoe u de totale gevolgen van het koken voor het milieu=kunt beperken (bijv. energieverbruik).

(1) Installer de afzugkap op een geschikte plaats met efficiente ventilatie.
(2) Reinig de afzuigkap regelmatig, zodat de luchtstroming Niet geblokkeerd raakt.
(3) Denk eraan dat u het lampje van de afzuigkap na het koken moet uitschakelen.
(4) Denk eraan dat u de afzuigkap na het koken要去 uitschakelen.

INFORMATIE VOOR DEMONTAGE

Demonteer het apparaat Niet op een manier die Niet in de handleiding is beschreiben. Het apparaat kan Niet door de gebruiker worden gedemonteerd. Aan het einde van de levensduur mag het apparaat Niet met het huishoudelijkte afval worden afgevoerd. Raadpleeg uw lokale overheid of een recyclingbedrijf voor recyclingadvies.

HT6360IN/1
