Producttype	Luchtcompressor
Merk	Güde
Model	55110100
Voeding	230 V ~ 50 Hz
Motorvermogen	2,2 kW (S3/75%)
Max. motortoerental	2850 / 1200 min⁻¹
Aantal cilinders	3
Aanzuigcapaciteit	550 l/min
Effectief debiet	300 l/min
Max. werkdruk	10 bar
Reservoirvolume	100 L
Gewicht	78 kg
Beschermingsgraad	IP 20
Geluidsniveau (L_WA)	97 dB(A)
Voorziene gebruik	Perslucht voor huishoudelijk, werkplaats (niet farmaceutisch, voedingsmiddelen, ziekenhuis)
Onderhoud	Reiniging aanzuigfilter, aftappen condensaat, controle veiligheidsklep
Veiligheid	Aardlekschakelaar 30 mA, thermische beveiliging, automatische uitschakeling bij oververhitting
Onderdelen	Beschikbaar op www.guede.com
Garantie	24 maanden (consument), 12 maanden (industrieel gebruik)

Veelgestelde vragen - 55110100 Güde

De compressor start niet na het inschakelen, wat te doen?

Controleer eerst of de luchtreservoir niet onder druk staat (de druk moet lager zijn dan de startdruk). Zo ja, laat de lucht via de aftapkraan ontsnappen. Controleer vervolgens de elektrische voeding en de kabel. Als het probleem aanhoudt, kunnen de drukschakelaar of de koolborstels defect zijn; neem contact op met Güde service.

Waarom zoemt de compressor zonder te starten?

Dit verschijnsel kan wijzen op onvoldoende spanning of een te lange of te dunne voedingskabel (doorsnede < 1,5 mm²). Controleer de lengte en doorsnede van de kabel. Bij koud weer (lager dan 5°C) kan de olie te stroperig zijn; vervang deze door 5W30-olie in een warmere ruimte.

Hoe het luchtreservoir aftappen?

Stop de compressor en trek de stekker uit. Open de aftapkraan onder het reservoir om het condenswater af te voeren. Let op: condenswater is vervuilend, voer het af volgens de milieuregelgeving.

Welke olie gebruiken voor de compressor bij lage temperaturen?

Onder 5°C gebruikt u 5W30-olie om het starten te vergemakkelijken. Voer de olieverversing uit in een verwarmde ruimte.

Hoe het aanzuigfilter reinigen?

Trek de stekker van de compressor. Verwijder het aanzuigfilter (meestal op het carter) en reinig het met perslucht of vervang het indien nodig. Een vuil filter zorgt dat de compressor continu blijft draaien.

De compressor stopt steeds, waarom?

Dit kan komen door een vuil aanzuigfilter (reinig het), overmatig luchtverbruik van het pneumatische gereedschap (controleer de compatibiliteit), of een lek in het circuit (vind en repareer). De compressor kan ook oververhitten als de gebruiksduur de inschakelduur overschrijdt (S3/75% = 6 min aan, 4 min uit).

Wat te doen bij luchtlek bij de aftapkraan?

Als er tijdens het gebruik lucht ontsnapt uit de aftapkraan onder de drukschakelaar, reinig of vervang dan de kraan. Als het lek aanhoudt na het stoppen van de compressor tot de startdruk, kan de terugslagklep vuil of beschadigd zijn; reinig of vervang deze.

Hoe de koolborstels van de motor vervangen?

Versleten koolborstels voorkomen het starten. Trek de stekker van de compressor, verwijder de dopjes van de borstelhouders, haal de versleten koolborstels eruit en plaats nieuwe (raadpleeg de onderdelenlijst op www.guede.com). Monteer en test.

Wat is de maximale werkdruk?

De maximale werkdruk is 10 bar. Overschrijd deze waarde nooit; de veiligheidsklep wordt geactiveerd bij overdruk.

Hoe onbedoelde herstarten na stroomuitval voorkomen?

De compressor kan na een stroomuitval automatisch herstarten. Om dit te voorkomen, haalt u altijd de stekker uit het stopcontact na gebruik of bij een storing. Gebruik nooit de stekker om de compressor aan/uit te zetten; gebruik alleen de ON/OFF-schakelaar.

GEBRUIKSAANWIJZING 55110100 Güde

NEDERLANDS Graag instructies zorgvuldig doorlezen voordat u de machine in gebruik neert.

CESKY Pred spustenam stroje si peclive proctete navod k pouzivani.

SLOVENSKY Pred prvym pouzitim pristroja si pozorne precitajte navod na obsluhu.

Aansluiting 230 V\~50 Hz

Motorvermogen S3/ 75%. 2,2 kW

Max. mortoroerental 2850 min/1200 min-1

Aantal cilinders 3

Aanzuigvermogen 550 l/min

Effectief geleverd volume. 300 l/min

7 max. bedrijfsdruk 10 bar

Tankinhoud 100

Gewicht 78 kg

Beschemgraad IP 20

Geluidsvermogenniveau L_WA^* 97 dB(A)

*Gemeten volgens 2005/88/EC

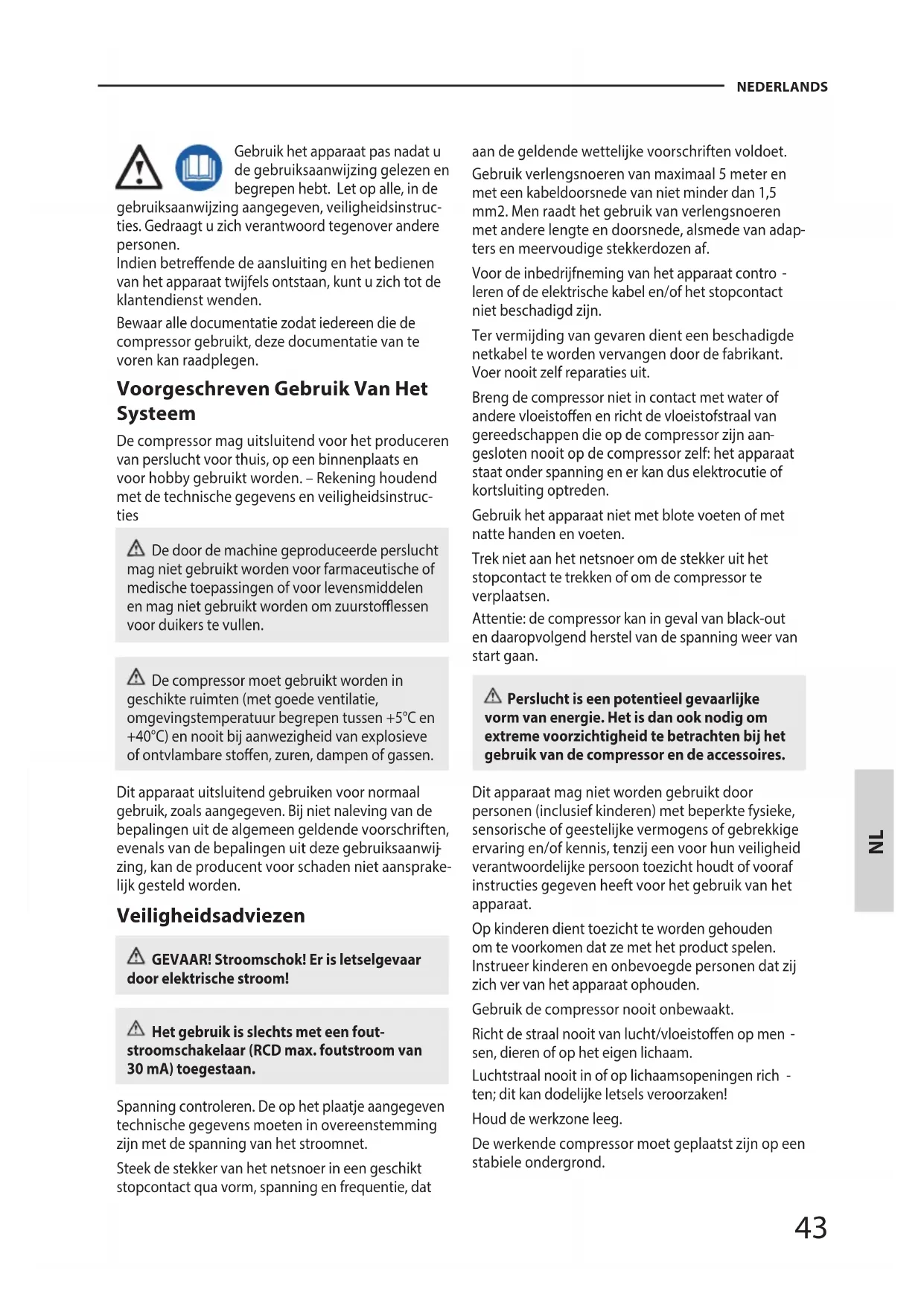

Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Let op alle, in de

gebruiksaanwijzing aangegeven, veiligheidsinstru cties. Gedraagt u zich verantwoord gegenover andere personen.

Indien betreffende de aansluiting en het bedieren van het apparaat twijfels ontstaan,kest u zich tot de klantendienst wenden.

Bewaar alle documentatie zodate iedereen die de compressor gebruikt,cke documentatie van te voren kan raadplegen.

Voorgeschreveu Gebruik Van Het Systeem

De compressor mag uitsluitend voor het produceren van perslucht voor.thuis, op een binnenplaats en voor hobby gezruikt worden.-Rekening houdend met de technische gegevens en veiligheidsinstructies

De door de machine geproduederde perslucht mag Niet gebruikt worden voor pharmaceutische of medische toepassingen ofoor levensmiddelen en mag Niet gebruikt worden om zuurstofflessen voor duikers te vullen.

De compressor moet gebruikt worden in geschikte ruimten (met goede ventilatie, omgevingstemperatuur begrepen:tussen +5^ en +40^) en nooit bij aanwezigheid van explosieve of ontvlambare stoffen,zuren,dampen of gassen.

Dit apparaat uitsluitend gebruiken voor normalaigebruik, zoals aangegeven. Bij Niet naleving van debepalingen uit de algemeen geldende voorschriften,evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden nicht aansprakeIijk gesteld worden.

Veiligheidsadviezen

GEVAAR! Stroomschok! Er is letselgevaar for elektrische stroom!

Het gebruik is slechts met een foutbomschakelaar (RCD max. foutstroom van mA) toegestaan.

Spanning controlleren. De op hetplaatje aangegeven technische gegevens moeten in overeenstemming zich met de spanning van het stroomnet.

Steeke de stekker van het netsnoer in een geschikt stopcontact qua vorm, spanning en freiouctie, dat

aan de geldende wettelijk voorschriften voldoet.

Gebruik verlengsnoeren van maximaal 5 meter en met een kabeldoorsnede van Niet minder dan 1,5 mm2. Men raadt het gebruik van verlengsnoeren met andere lenghte en doorsnede, alsmede van adapters en meervoudige stekkerdozen af.

Voor de inbedrijfneming van het apparaat contro - leren of de elektrische kabel en/of het stopcontact Niet beschadigd zich.

Ter vermijding van bevaren dient een beschadigde netkabel te worden verrangen door de fabrikant. Voer nooit zich reparaties UIT.

Breng de compressor Niet in contact met water of andere vloeistoffen en richt de vloeistofstraal van gereedschappen die op de compressor zich aangesloten nooit op de compressor zich: het apparaat staat onder spanning en er kan dus elektrocutie of kortsluiting optreden.

Gebruik het apparaat Niet met blote voeten of met natte handen en voeten.

Trek Niet aan het netsnoer om de stekkeruit het stopcontact te trekken of om de compressor te verplaatsen.

Attentie: de compressor kan in geval van black-out en waaropvolgend herstel van de spanning weeer van start gaan.

Perslucht is een potentieel gevaarlijk hem van energie. Het is dan ook nodig om reme voorzichtigheid teetrachten bij het pruik van de compressor en de accessoires.

Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte fysisieke, sensorische of geestelijkke vermogens of gebrekkige ervaring en/of kennis, tenzij een voor hun verilighheid verantwoordelijkpe persoon toezicht houdt of vooraf instructies gegeven heeft voor hetgebruik van het apparaat.

Op kinderen dient toezicht te worden gehonden om te voorkomen dat ze met het product spelen. Instrueer kinderen en onbevoegde Personen dat zich ver van het apparaat ophonden.

Gebruik de compressor nooit onbewaatkt.

Richt de straal nooit van lucht/vloeistoffen op men -sen, dieren of op het eigien lichaam.

Luchtstraal nooit in of op lichaamsopeningen rich - ten; dit kan dodelijkke letsels veroorzaken!

Houd de werkzone leeg.

De werkende compressor要去 geplaatst zich op een stabiele ondergrond.

Let op! De compressor mag slechts met de bijbehorende wielen en rubberen voet in gebruik genomen worden.

Het gebruik van een veiligheidsbril wordenijdens gebruik aangeraden om de ogen te beschermen te gen voorwerpen die door de persluchtstraal worden verplaatst.

Draag bij gebruik van pneumatische accessoires bij voorkeur verilgheidskleding.

Houd.altijd eenveiligheidsafstand van minstens 4 meter tussendecompressor en de werkzone aan.

Let op! Heen en wee slande persluchtslang bij het openen van de snelkoppeling! - Persluchtslang goed vasthouden.

Gebruik.altijd en uitsluitend de handgreep om de compressor te verplaatsen.

Het gebruik van perslucht voor de verschillende toegestane gebruiksmogelijkheden (opblazen, pneumatische gereedschappen, verfspuiuten, wassen met reinigingsmiddelenuitsluitend op waterbasis, Nieten, etc.) brengt de kennis en de inachtneming van de voorschriften die in de afzonderlijke gezallen zijn voorzien, met zich mee.

Deze compressor is gebouwd om met intermitterend bedrijf, zoals aangegeven op hetplaatje met tech -nische gegevens, te werkken, (zo betekent bijvoorbeeld S3-60 6 minuut bedrijf en 4 minuut rust) om overmatige oververhitting van de elektromotor te voorkomen. Als dat mocht gebeuren, vrijpt de thermische beveiliging van de motor in door automatisch de elektrische stroom te onderbreken wonneer de temperatuur te hoog is. Bij het terugkeren van de normale temperatuurstandigheden start de motor automatisch wee op.

Let op! De compressor nooit met de netstekker in- of uitschakelen. De compressor met de AAN/UIT-scha kelaar bedieren.

Laat de compressor Niet de gehele nacht ingeschakeld staan, het apparaat zou een bron van gevaar hunnen worden.

Aan het einde van de werkdag.altijd d.m.v.de aan/uit-schakelaar uitschakelen, ketel leeg lately lopen en de compressor van de stroomtoevoer afkoppelen.

Attentie: condenswater dat nicht worden afgetapt kan de tank doen roesten, waardoor de inhoud afneemt en de veiligheid in gevaar kommt.

De VERWERKING van het condenswater moet gebeuren met respect voor het milieu en overeenkomstig de geldende wettelijkke voorschriften, aangezien het om een vervoilend product gaat.

Stel het apparaat Niet aan de weersinvloeden bloot (regen,zon,mist,sneeuw).

Als deze compressor gebruikt macht worden in de open lucht, moet men zich na het gebruik.altijd herinneren om hem in een overdekte of gesloten ruimte op te slaan.

Gebruik de compressor nooit buiten als het regent of onder ongunstige weersomstandigheden.

Plaats geen ontvlambare voorwerpen of voorwerpen van nylon en stof in de buurt van en/of op de compressor.

Sluit de luchtinaatopeningen van de compressor niet af.

De compressor mag Niet voor industrielle doeleinden in een voertuig ingebouwd worden zonder Voorafgaande plaatsing door een vakman!

De compressor moet bij industrieel gebruik door een vakman gecontroleerd worden. Deze controle dient door de gebruiker in de planning opgenomen te worden (volgens BetrSichV §17 nr. 25) (Bedrijfsveiligheidverordening)

Let op! Voor de inbouw in automatische installations dieren geschikte alarm- resp. veiligheidsinrichtingen, voor het geval van stroomuitval of een foutieve functie of event. uitatval van de compressor, geinstalleerd te worden (bijv. voerinstallaties etc.).

Bewaar ongebruekte machines en gereedschappen veilig op een droge plaats buiten het bereik van kinderen.

Werking van pneumatisch gereedschap

Om een goed en betrouwbaar gebruik van roterende en slaande persluchtwerktuigen, zoals bijv. slagschroevendraaiers of spijkerapparaten enz., te waarborgen dient de perslucht dwingend via een onderhoudseenheid gefilterd, resp. van olie voorzien te worden.

Voor het lakken moet in elk geval een filterwateraf - scheider gebruikt worden.

Voor de keuze van geschikte persluchtwerktuigen moet beslist het luchtverbruik van het werktuig en de effectieve capaciteit van de compressor opgevolgd worden.

(Persluchtwerktuigen en accessoires vindt u onder www.guede.com)

Gebruik bij lagere temperaturen

Bij lagere temperaturen onder 5^ kan het tot opstartproblemen komen die zich dan door het brommen van de elektromotor uiten. In dit geval dient het apparaat onmiddelijkuitgeschakeld te

worden en in een warmere omgeving moet de olie (5W30) verwangen worden.

Eisen aan de bedienende persoon

De bedienende persoon moet, voor het gebruik van het apparaat, de gebruiksaanwijzing goed gelezen hebben.

Kwalificatie: Behalve een uitvoerige instructie door vakkundig verkooppersoneel is er geen speciale kwalificatie voor het gebruik van het apparaat nodig.

Minimale leeftijd: Het apparaat mag slechts door personen gebruikt worden van 16aar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.

Scholing: Om het apparaat te kunnen gebruiken is enig passend onderricht, door een vakman, resp. de bedieningsaanwijzing, voldoende. Een speciale scholing is Nietoodzakelijk.

Handelswijze in noodgeval

Tref deoodzakelijk maatregelen om eerste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel möglich gekwalificeerde medische hulp aan. Bescherm gewonde Personen voor overig letsel en stel ze gerust. Voor het eventueel plaatsvinden van een ongeval zou.altijd een verbandtrommel, volgens DIN 13164, op de werkplaats bij de hand要去en zich. Het uit de verbandtrommel genomen materiaal dient onmiddelijk aangevuld te worden. Indien u hulp vraagt, geef de volgende gevevens door:

1. Plaats van het ongeval
2. Soort van het ongeval
3. Aantal gewonden mensen
4. Soort verwondingen

Verwijdering

De verwijderinginstrumenties zijn met pictogrammen aangegeven die op het apparaat, resp. op de verpakking, te vinden�n. Een beschrijving van de afzonderlijke betekenissen is in het hoofdstuk "Aanduiding" te vinden.

Verwijdering van de transportverpakking

De verpakking beschermt het apparaat gegen transportschades. De verpakkingsmaterialen zijn meestal volgens milieuvriendelijk en verwijderingtechnische standpunten gekozen en derhalve recyclebaar. Het retour brengen van de verpakking

in de materiaialomloop

Erbestaatverstikkingsgevaar!

Bewaar de verpakking buiten het bereik van kin -deren en verwijder deze zo snel möglichk.

Onderhoud

Trek voor alle werkzaamheden aan het apparaat altijd eerst de stekeruit de contactdoos.

Laat het aangesloten accessoire "leeg" werken tot dat er geen perslucht meer in de tank aanwezig is.

Voer voor gebruik van het apparaat.altijd een visuèle controeluit om vast te stellen of het apparaat en in het bijzonder de netkabel en de steker beschadigd zich.

Veilighedsklep op functie controeren.

Het apparaat mag nicht worden gebruikt als het be-schadigd is of de veiligheidsinrichtingen defect+zijn.

Indien het apparaat defect is, dient de reparatieuitsluitend door een klantendienst uitgevoerd te worden.

Gebruik alleén origineel toebehoren en originele onderdelen.

Reinig de machine en+zijn onderdelen Niet met oplosmiddelen, ontvlambare of giftige vloeistoffen. Gebruik uitsluitend een vochtige doeK en controleer of de stekker uit het stopcontact is genomen.

Enkel een regelmatig onderhonden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zich. Onderhoudsen verzorgingsfouten können tot onvoorziene ongevallen en letsels leiden.

Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guede.com.

Garantie

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.

De garantie heeft uitsluitend betrekking op onvol - komenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.

Van garantie uitgesloten zijn verkeerd gebruik,zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De Niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage

zijn eveneens van garantiesuitgesloten.

Service

Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op once website www.guide.com in Service helpen wij u snel en nicht-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het série+nummer evenals articikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze algtd bij de hand te hebben.

Serienummer:

ArticleNumber:

Bouwjaar:

Let op: hete oppervlakte!

Verbrandingsgevaar!

Gevaar voor automatisch starten

Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de waaroor bestemde recyclingplaatsen afleveren

Tegen�回t beschemen

Verpakkingsorientering boven

Belangrijke informatie voor klanten

Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principiel in de originele verpakking uitgevoerd zou要去en worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiele regelgevingen effectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd.

Symbolen

Gebruksaanwijzing lezen

Veiligheidsbril dragen!

Tegen�回t beschemen Stel de machine.
niet bloot aan regen.

Aandekabeltrekken/transporteren verboden

Waarschuwing/Let op

Attentie, elektrische stroom

Oplossen van problemen

Probleem Oorzaak Maatregel
Compressor start nicht bij inschakelen Druk in de ketel is groter dan de inschakeldruk		Druktuit de ketel uitlaten tot de druk-schakelaar automatisch inschakelt.
		Stroomverzorgung fouitief Stroomtoevoer door een bevoegde persoon na latent kijken
		Drukschakelaar defect Drukschakelaar door een bevoegde per soon (Güde Service) latent verrangen
		Koolborstel versleten Koolborstel verrangen
Compressor start bij bereiken van inschakeldruk kort, resp. bromt en schakelt dan automatisch uit	Netkabel heeft nicht de toegestane lenghte of de kabeldiameter is te Klein	De lengte van de netkabel en de kabeldi-ameter controleren
Compressor loopt continue door Aanzuigfilter is sterk verruild Aanzuigfilter reinigen of vernieuwen
	Persluchtgereedschappen haben te groot luchtverbruik	Luchtverbruik van het persluchtge-reedschap controeren; vakhandelaar voor druklucht opzoeken
	Lekkage aan de compressor Lekkageplaats vaststellen, Güde Service waarschuwen
	Persluchtleiding ondicht Güde Service waarschuwen
	Aftapventiel voor condens is open of ontbreekt	Sluiten, resp. plaatsen
Tijdens het gebruik ontsnapt druklucht via het ontlastingsventiel onder de druckschakelaar	Ontlastingsventiel ondicht Ontlastingsventiel reinigen of verrangen
Na het bereiken van de uitschakeldruk ontsnapt perslucht via het ontlasting-sventiel onder de druckschakelaar tot het bereiken van de inschakeldruk	Inzetstuk terugslagventiel ondicht of defect	Inzetstuk terugslagventiel schoonmaken of vernieuwen → [16]
	Terugslagventiel is beschadigd Terugslagventiel verrangen
Compressor schakelt vaak in Erg veel condens in de ketel Condens aftappen
	Compressor overbelast
Veilighidevsentiel blaast af	Keteldruk is hoger dan de ingestelde uitschakeldruk	Drukschakelaar door een bevoegde persoon (Güde Service) opnieuw latent instellen / latent verrangen
	Veilighidevsentiel is defect Veilighidevsentiel vernieuwen of Güde Service opzoeken
Compressoraggiagaat worden te heet	Luchttoevoer is nicht voldoende	Controleren of voldoende beluchting en ontluchting gewaarborgd is (minimale afstand tot de wand is 40 cm)
	Koelribben op de cilinder (cilinderkop) verruild	Koelribben op de cilinder (cilinderkop) reinigen
	Gebruiksduur te lang	Compressor uitschakelen
Compressoraggiagaat is oververhit en de compressor schakelt zich uit	Compressoraggiagaat is overbelast	Güde Service waarschuwen
	Compressoraggiagaat is defect	Güde Service waarschuwen
	Aan het compressoraggiagaat is anderspanning	Güde Service waarschuwen
	Omgevingstemperatuur 35°C

Technické udaje

Kompresoru

551/10/100

Obj. c. 50139

Pripojka 230V\~50Hz

Vykon motoru S3/75% 2,2 kW

Min Max. otacky motoru 2850 min1/1200 min-1

Poctévalcu 3

SaciVykon. 550 l/min

一 1 一 Efekt.dodané mnozstvi 300 l/min

Max. tlak 10 bar

Obsah nadrze 100

Hmotnost. 78 kg

Stupeč ochrany IP 20

Vertaling van de EG-Conformiteitverklaring

Hiermede verklaren wij, dat de genoemde machine, op grond van zich ontwerp en bouwwijze, evenals de door ons in omloop gebrachteuitvoeringen, aan de desbetreffende fundamentele veiligheids- en gezondheidverordeningen van de EG-richtlijnen voldoen.

Bij een Niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaring haar geldigheid.
