55110100 - Kompressor Güde - Kostenlose Bedienungsanleitung

Produkttyp	Luftkompressor
Marke	Güde
Modell	55110100
Stromversorgung	230 V ~ 50 Hz
Motorleistung	2,2 kW (S3/75%)
Max. Motordrehzahl	2850 / 1200 min⁻¹
Zylinderanzahl	3
Ansaugleistung	550 l/min
Effektive Abgabe	300 l/min
Max. Betriebsdruck	10 bar
Behältervolumen	100 L
Gewicht	78 kg
Schutzart	IP 20
Schalldruckpegel (L_WA)	97 dB(A)
Verwendungszweck	Druckluft für Haushalt, Werkstatt (ausgenommen pharmazeutisch, Lebensmittel, Krankenhaus)
Regelmäßige Wartung	Reinigung Ansaugfilter, Kondensatablass, Sicherheitsventilprüfung
Sicherheit	Fehlerstromschutzschalter 30 mA, Thermoschutz, automatische Abschaltung bei Überhitzung
Ersatzteile	Erhältlich auf www.guede.com
Garantie	24 Monate (Verbraucher), 12 Monate (gewerbliche Nutzung)

Häufig gestellte Fragen - 55110100 Güde

Der Kompressor startet nach dem Einschalten nicht, was tun?

Prüfen Sie zunächst, ob der Luftbehälter nicht unter Druck steht (er muss unter dem Anlaufdruck sein). Ist dies der Fall, lassen Sie die Luft über das Ablassventil ab. Überprüfen Sie dann die Stromversorgung und das Kabel. Wenn das Problem weiterhin besteht, könnten der Druckschalter oder die Kohlebürsten defekt sein; kontaktieren Sie den Güde-Service.

Warum brummt der Kompressor, startet aber nicht?

Dieses Phänomen kann auf eine unzureichende Spannung oder ein zu langes oder zu dünnes Netzkabel (Querschnitt < 1,5 mm²) hinweisen. Überprüfen Sie die Länge und den Querschnitt des Kabels. Bei Kälte (unter 5°C) kann das Öl zu zähflüssig sein; ersetzen Sie es durch ein 5W30-Öl in einem wärmeren Raum.

Wie entleert man den Luftbehälter?

Schalten Sie den Kompressor aus und ziehen Sie den Netzstecker. Öffnen Sie das Ablassventil unter dem Behälter, um das Kondenswasser abzulassen. Achtung: Das Kondenswasser ist umweltschädlich, entsorgen Sie es gemäß den Umweltvorschriften.

Welches Öl für den Kompressor bei niedrigen Temperaturen verwenden?

Unter 5°C verwenden Sie ein 5W30-Öl, um das Starten zu erleichtern. Führen Sie den Ölwechsel in einem beheizten Raum durch.

Wie reinigt man den Ansaugfilter?

Ziehen Sie den Netzstecker des Kompressors. Entfernen Sie den Ansaugfilter (normalerweise am Gehäuse) und reinigen Sie ihn mit Druckluft oder ersetzen Sie ihn bei Bedarf. Ein verschmutzter Filter führt zu einem Dauerlauf des Kompressors.

Der Kompressor schaltet sich ständig ab, warum?

Dies kann an einem verschmutzten Ansaugfilter (reinigen), einem übermäßigen Luftverbrauch des Druckluftwerkzeugs (Kompatibilität prüfen) oder einem Leck im System (finden und reparieren) liegen. Der Kompressor kann auch überhitzen, wenn die Nutzungsdauer das Aussetzverhältnis überschreitet (S3/75% = 6 min Betrieb, 4 min Pause).

Was tun bei Luftaustritt am Ablassventil?

Wenn während des Betriebs Luft aus dem Ablassventil unter dem Druckschalter austritt, reinigen oder ersetzen Sie das Ventil. Wenn das Leck nach dem Abschalten des Kompressors bis zum Anlaufdruck anhält, könnte das Rückschlagventil verschmutzt oder beschädigt sein; reinigen oder ersetzen Sie es.

Wie tauscht man die Kohlebürsten des Motors aus?

Abgenutzte Kohlebürsten verhindern das Starten. Ziehen Sie den Netzstecker des Kompressors, entfernen Sie die Kappen der Bürstenhalter, entnehmen Sie die alten Kohlebürsten und setzen Sie neue ein (siehe Ersatzteilliste auf www.guede.com). Bauen Sie alles wieder zusammen und testen Sie.

Wie hoch ist der maximale Betriebsdruck?

Der maximale Betriebsdruck beträgt 10 bar. Überschreiten Sie diesen Wert niemals; das Sicherheitsventil löst bei Überdruck aus.

Wie vermeidet man unbeabsichtigte Neustarts nach einem Stromausfall?

Der Kompressor kann nach einem Stromausfall automatisch neu starten. Um dies zu vermeiden, ziehen Sie nach Gebrauch oder bei Störung immer den Netzstecker. Verwenden Sie niemals den Stecker zum Ein-/Ausschalten des Kompressors; benutzen Sie nur den EIN/AUS-Schalter.

BEDIENUNGSANLEITUNG 55110100 Güde

DEUTSCHitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfaltig durch.

EG-Konformitätserklarung

EN EC Declaration of Conformity FR Deciaration De Conformite Pour La CE IT Dichiarazione CE Di Conformità ES Declaracion De Conformidad CE NL EG-Conformiteitsverklaring cz ES Izjava O Skladnosti SK Vyhlasenie O Zhode ES PL Deklaracja Zgdodnsci WE HU EC Egyezesi

78

Gerätebeschreibung

EN Device description FR Description du dispositif IT Dotazione ES Descripción del dispositivo NL Beschrijving van het apparaat cz Popis zaizení SK Opis zariadenia PL Opis urzadzenia HU Eszkózleirás

(1) Ein-/Ausschalter/Druckschalter

(2) Drehknopf Druckminderer

EN Pressure control valve knob FR Bouton rotatif de la soupape de réduction IT Volantino della valvola di riduzione ES Reductor de presión con mando giratorio NL Draaiknop drukregelaar cz Otočný knoflik redukcniho ventilu SK Otočný gombík redukcného ventilu PL Obrotowy reduktor ciñnienia zPokretlem Hu Redukciós szelep forgató gombja

(3) Druckluft-Anschluss

EN Pneumatic connector FR Raccord pneumatique IT Allacciamento pneumatico ES Conexion de aire comprimido NL Persluchtaansluiting cz Pneumaticka pripojka SK Pneumaticka pripojka PL Przylacze sprezonegogowietra Hu Pneumatikus csatlakozó

(4) Manometer Druckminderer

EN Pressure control valve air gauge FR Manometre de la soupape de réduction IT Manometro della valvola di riduzione ES Manometro Reductor de presión NL Manometer drukregelaar cz Manometr redukcnioho ventilu SK Manometer redukneho ventilu PL Manometr Reduktor ciñnienia HU Redukciós szelep manometere

(5) Kesselmanometer

EN Air jet air gauge FR Manometre du réservoir à air IT Manometro del polmone ES Manometro de la caldera NL Ketelmanometer CZ Manometr vzdusniku SK Manometer vzdusnika PL Manometr kotla HU Legtartaly manometere

(6)Griff

EN Handle FR Poignée IT pressacavo ES Mango NL Manico cz Rukojet SK Rukovat PL Uchwyt Hu Markoló

(7) Standfuß

EN Leg FR Patte IT Piede ES Puesto NL Voet CZ Noha SK Noha PL Piedestaf HU Talpazat

(8) Transportrad

EN Travelling wheel FR Roue de transport IT Ruota da transporte ES Rueda de transporte Mansportwie CZ Pojezdove kolo SK Koleso na pohyb PL KoTo transportowe HU Transportkerek

(9) Wasserablassventil

EN Bleeder FR Valve de purge IT Valvola di scarico ES Valvula de drenaje de agua NL Uitlaatventiel cz Vypousteci ventil SK Vypustaci ventil PL Zawor spustowy wody HU Vizleeresztó szelep

(10) Sicherheitsventil

EN Safety valve FR Valve de sécurité IT Valvola di sicurezza ES Valvula de seguridad NL Veiligheidsklep cz Pojistny ventil SK Poistny ventil PL Zawor bezpieczenstwa HU Biztonsagi szelep

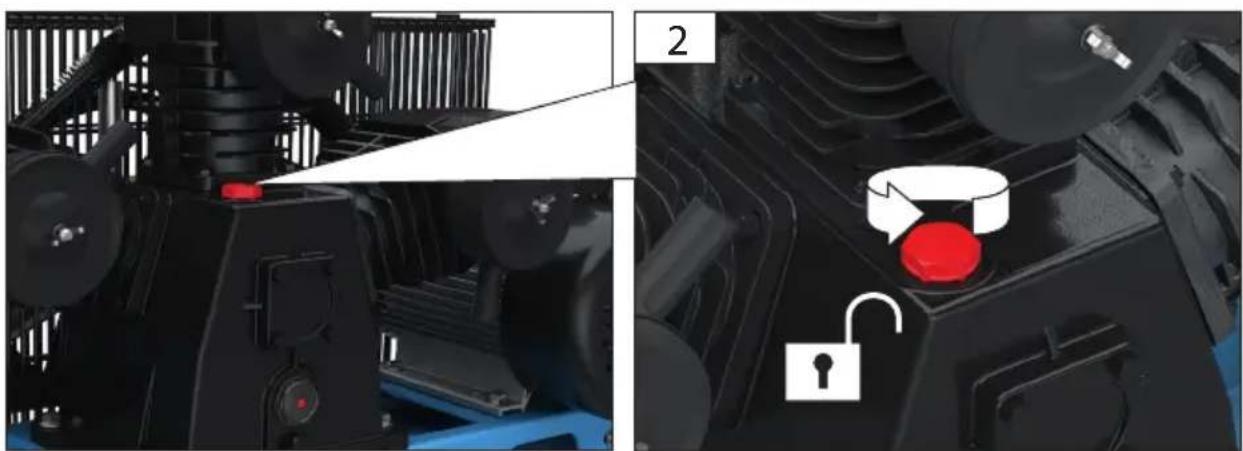

(11) Oleinfullstutzen

EN Throat for oil adding FR Goulot de replissage d'huile IT Boccone di rabbocco dell'olio ES Boca de Ilenado de aceite NL Mesbescherming cz Hrdlo pro dolévání oleje SK Hrdlo pre dolievanie oleja PL Szyjka wlewu oleju Laj toltse cso

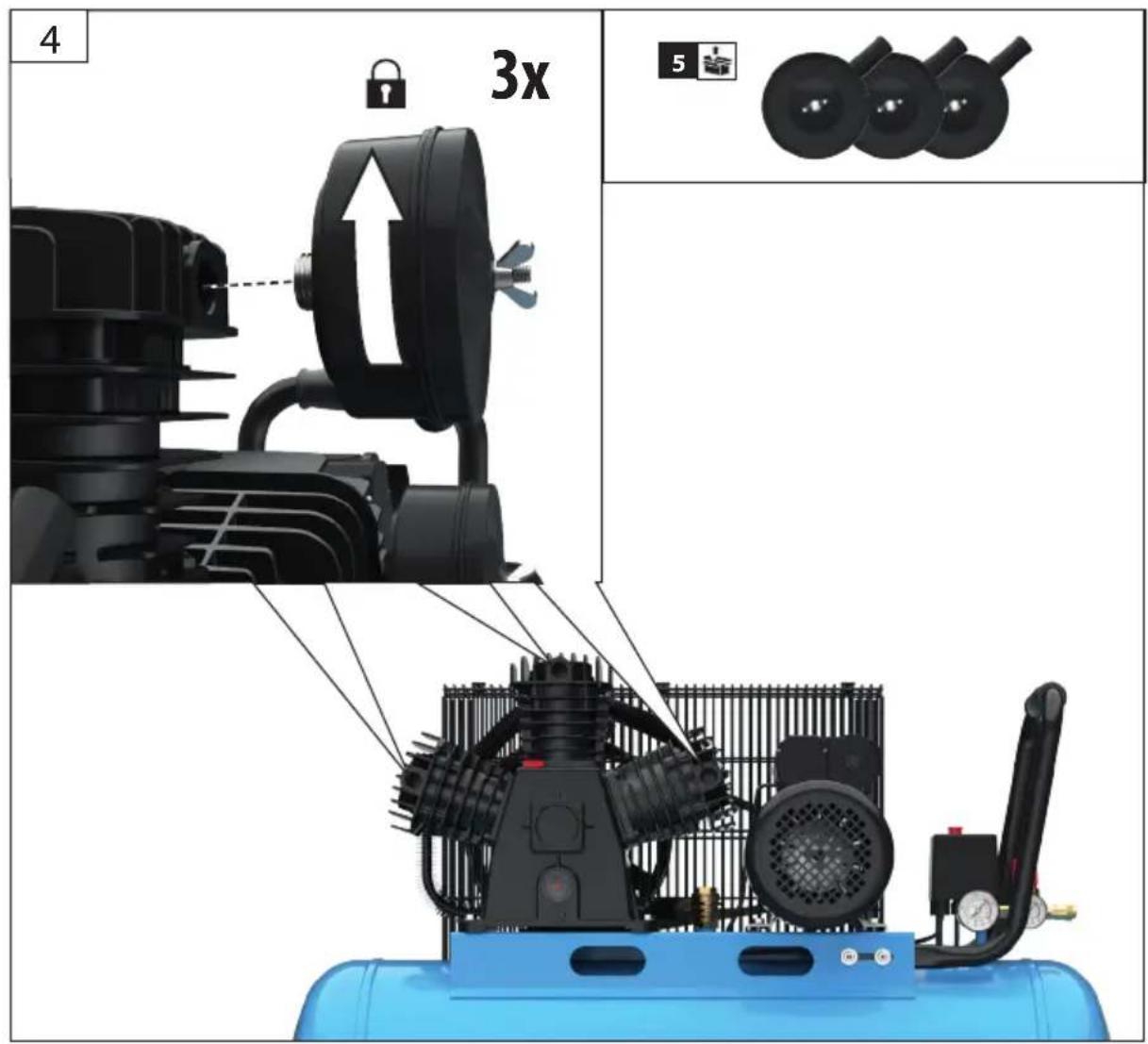

(12) Luftfilter

EN Air Filter FR Filtre à air IT Filtró dell'aria ES Filtró de aire NL Luchtfilter cz Vzduchovy filtr SK Vzduchovy filter PL Ochrona noza kgszuro

(13) Ölablassschraube / Schauglas

EN Oil drain screw FR Vis de vidange d'huile IT Olio di scarico a vite Es Tapón de vaciado de aceite / mirilla NL Olie afvoer schroef cz Vypoustéci sroub oleje SK Vypustaci skru-tku oleja PL Korek spustowy oleju / wziernik HU Olaj leeresztó csavart

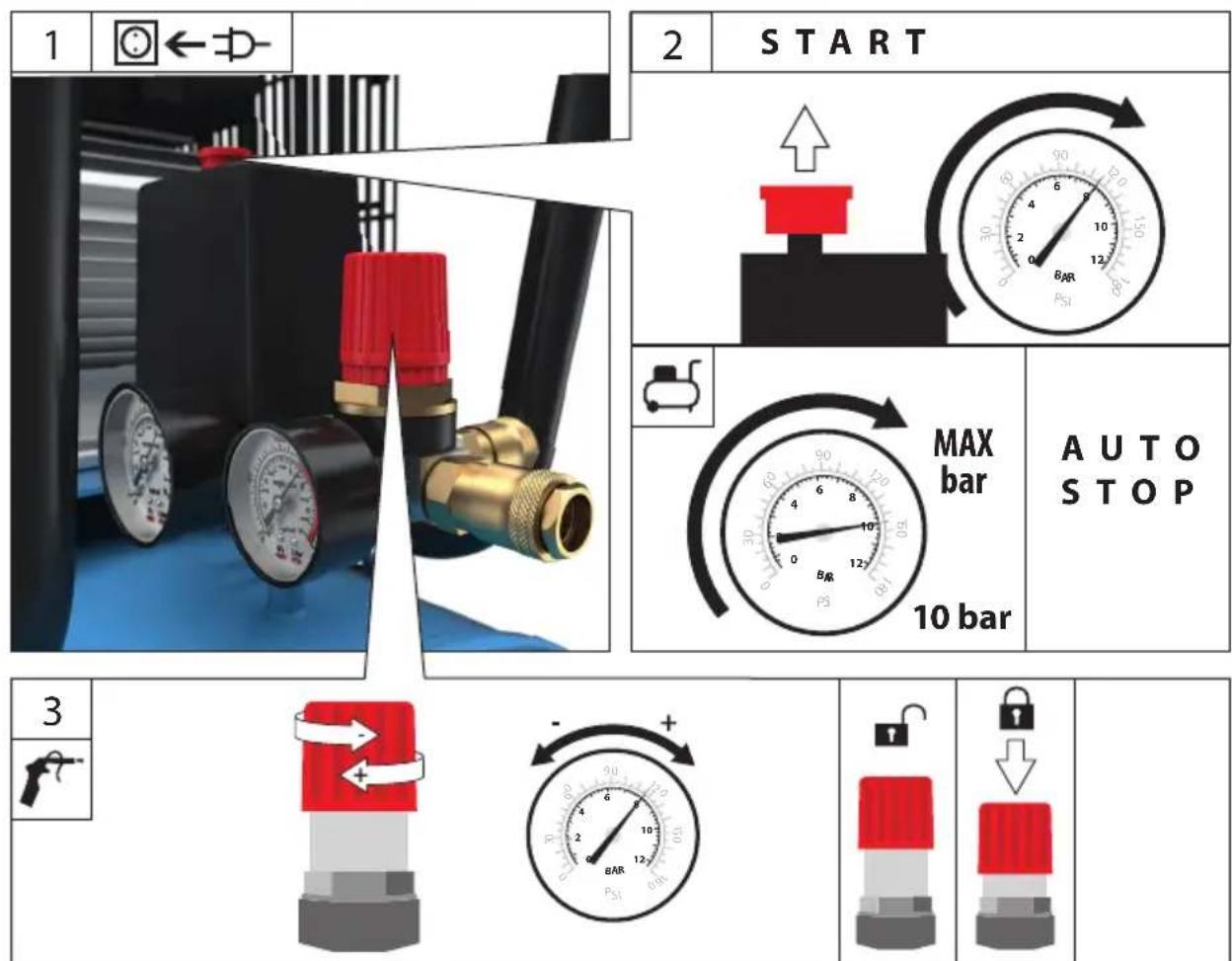

MAX bar

551/10/100 = 10 bar

2-4 h

00

DE Jede 2-4 Betriebsstunden muss das Kondenswasser, das sich im Tank bildet, entleert werden.
EN After approx. 2-4 hours of use, the condensate that has formed must be drained from the receiver.
FRAprés environ 2-4 heures de fonctionnement, vidanger l'eau de condensation qui s'accumule dans le réservoir.
IT Dopo 2-4 ore circa di utilizzo occorre scaricare l'acqua di condensa che si forma dal serbatoio.
NL Na circa 2-4 uur gebruik moet het condenswater dat zich in de tank vormt afgetapt worden.
CZ Priblizne po 2-4 hodinach prace je tbreba vypustit kondenzovanou vodu, ktera se vytroila v nadzri.

SK Priblizne po 2-4 hodinach pouzivania kompresora je treba vyprazdnit kondenzačnu vodu, ktorá sa vytvárav nadrži.
HU Kb.2-4 oras hasznalat utan le kell uriteni a tartalyban keletkezzt kondenzvizet.
PL Kázdorazowo po 2-4 godzinach pracy nalezy usunć kondensat, tkóry zebraś w zbiorniku.
ES Cada 2-4 horas de funciona, es necessario vinciar el agua de condensado acumulada en el tanque.

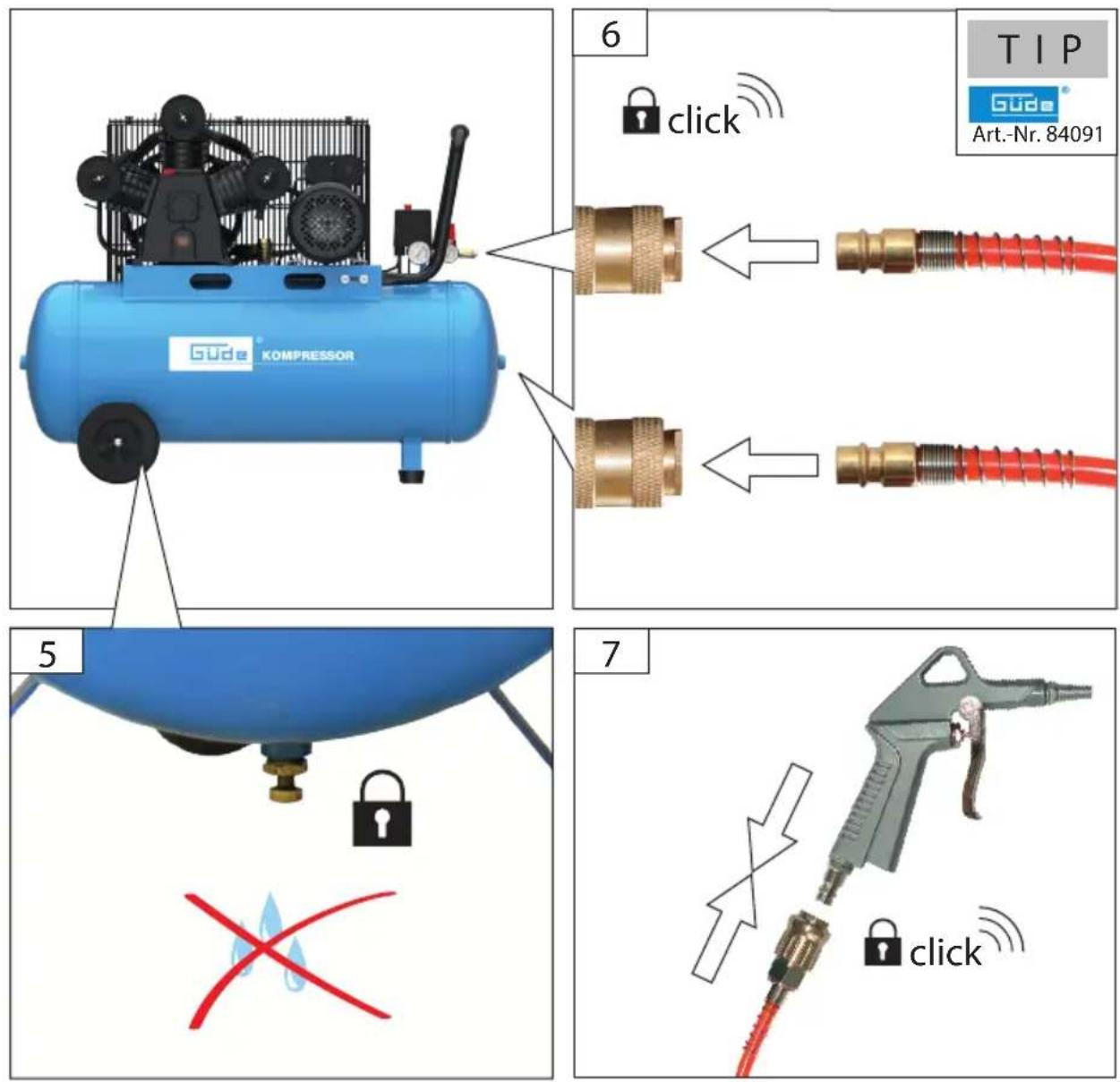

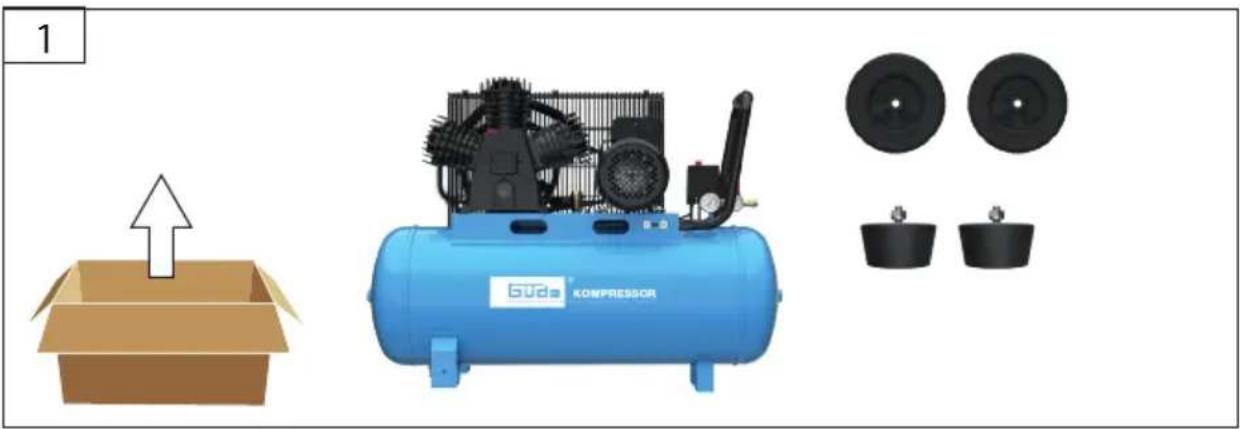

1

max 1 bar

2

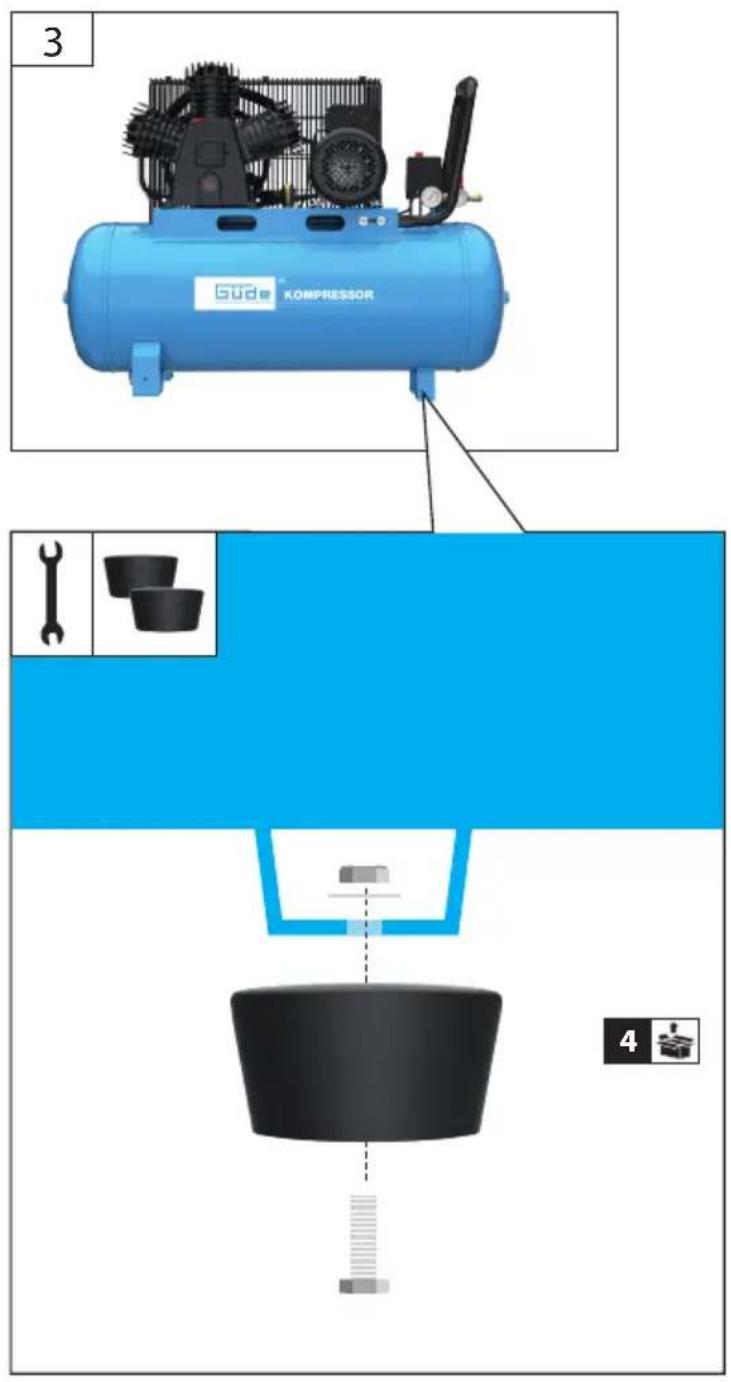

3

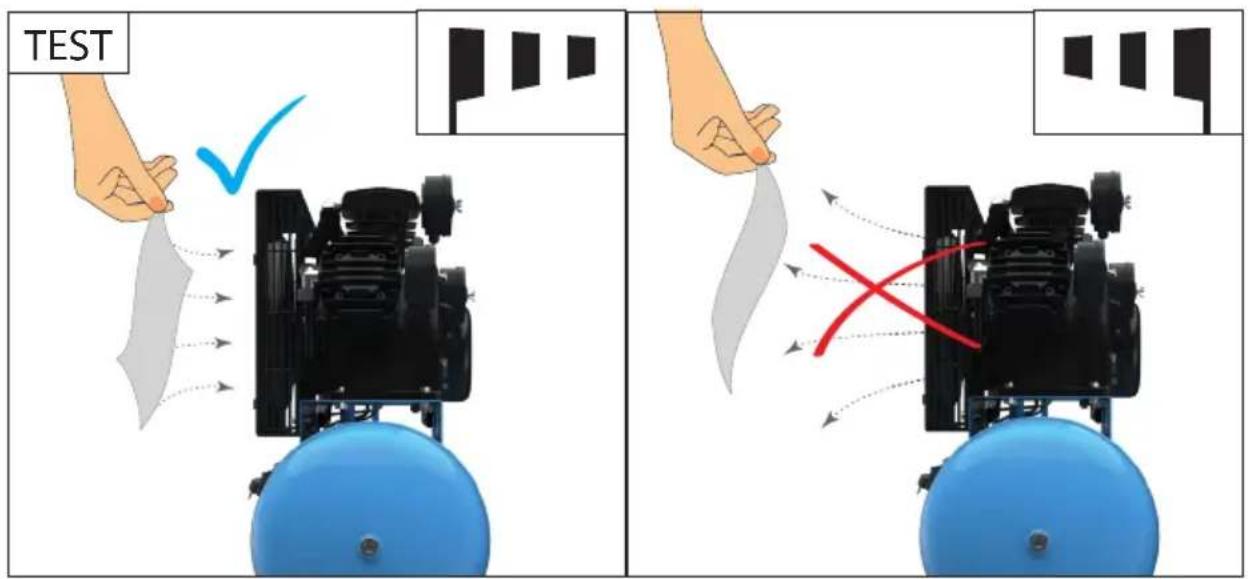

4

Technische Daten

Kompressor

551/10/100

Articlel-Nr. 50139

Anschluss 230 V\~50 Hz

Motorleistung S3/ 75% .2,2 kW

Max. Motordrehzahl / Aggregatrehzahl 2850 min ^-1 / 1200 min ^-1

Zylinderanzahl 3

Ansaugleistung 550 l/min

300 l/min

Max.Betriebsdruck. 10ba

Tankinhalt 100

Gewicht 78 kg

Schutzart IP 20

Schalleistungspegel L_WA^* 97 dB(A)

*Gemessen nach 2005/88/EC

Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen und

verstanden haben. Beachten Sie alle in der

Anleitung aufgeführten Sicherheitshinweise.

Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollenn, wenden Sie sich an den Kundendienst.

Bewahren Sie die gesamte Dokumentation so auf, dass jeder, der den Kompressor benutzt, jederzeit darin nachschlagen kann.

Bestimmungsgemäß Verwendung

Der Kompressorarf ausschließlich zur Drucklufterzeugung im Haus-, Hof- und Werkstattbereich verwendet werden. - Unter Berücksichtigung der technischen Daten und Sicherheitshinweise.

Die von dieser Maschine erzeugte Druckluft, nicht im Pharma-, Nahrungsmittel- oder Ankenhausbereich verwendbar und damit nicht Fällung von Tauchgasflaschen verwendet erden.

1. Der Kompressor muss in geeigneten Räumen auszutzt werden (gut beluftet, mit einer stentemperatur zwischen +5^ und +40^ ), nie in dasenz von Staub, Säuren, Dämpfen, explosiven der entzündlichen Gasen.

Dieses Gerätarf nur wie angegeben bestimmungs-gemäß verwendet werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gultigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Sicherheitshinweise

GEFAHR! Stromschlag! Es besteht letzungsgefahr durch elektrischen Strom!

Der Betrieb ist nur mit Fehlerstrom-Schutzalter (RCD max. Fehlerstrom 30mA)CESSIG.

Spannung überprüfen. Die auf dem Typenschild angegebenen technischen Daten müssen mit der Spannung des Stromnetzes übereinstimmen.

Den Stecker des Stromkabels an einer Steckdose mit passender Form, Spannung und Frenz anschlie Ben, die den geltenden Vorschriften entspricht.

Verlängerungskabel dürfen nicht länger als 5 Meter sein und müssen einen Kabelquerschnitt von mindestens 1,5mm2 haben. Von der Verwendung von Verlängerungskabeln mit entsprechlicher Länge und Querschnitt, sowie von Adaptern und Mehrfachsteckern wird abgeraten.

Vor Inbetriebnahme des Gerats überprüfen, dass das Elektrokabel und/oder die Steckdose nicht beschadigt sind.

Um Gefährdungen zu vermeiden muss eine beschädigte Netzanschlussleitung durch den Hersteller ersetzt werden. Führn Sie unter keinen Umständen eigenschaftige Reparaturen durch.

Der Kompressorarf nicht in Kontakt mit Wasser oder anderen Flüssigkeitenkommen. Außerdem darf der aus den am Kompressor angeschlossenen Werkzeugen austretende Flüssigkeitsstrahl niemals auf den Kompressor selbst gerichtet werden: Das Gerät steht unter Spannung und es konnte zu Stromschlagen oder Kurzschlüssenkommen.

Das Gerät nicht barfuß oder mit nassen Händen und Füßen bedieten.

Nicht am Netzkabelziehen, um den Stecker aus der Steckdose zuziehen oder um den Kompressor zu bewegen.

Achtung: Bei einem Stromausfall und darauf folgender Rückkehr der Spannungsvorsorgung konnte der Kompressor unvermittelt anlaufen.

Druckluft ist eine potentiell gefährliche ergieform, deshalb muss bei Benutzung des empressors und dessen Zubehör unbedingt ersichtig vorgegangen werden.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung/ oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen. Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten.

Betreiben Sie den Kompressor niemals unbeaufsichttigt.

Den Druckluft-/Flüssigkeitsstrahl niemals auf Per-sonen, Tiere oder sich selbst richten.

Luftstrahl nimals in Körperöffnungen halten, dies kann tõdliche Verletzungen verursachen!

Den Arbeitsbereich stets aufgeräumt halten.

Der laufende Kompressor muss auf einen stabilen Untergrund gestellt werden.

Achtung! Der Kompressorarf nur mit den dazugehörigen Rädern und Gummipuffern in Betrieb genommen werden.

Während der Benutzung des Kompressors sollte eine Schutzbrille getragen werden, um die Augen vor Fremdkörpern zu schützen, die vom Druckluftstrahl aufgewirbelt werden.

Bei Benutzung von pneumatischem Zubehör möglichst Unfallschutzkleidung,tragen.

Zwischen dem Kompressor und dem Arbeitsbereich immer einen Sicherheitsabstand von mindestens 4 Metern einhalten.

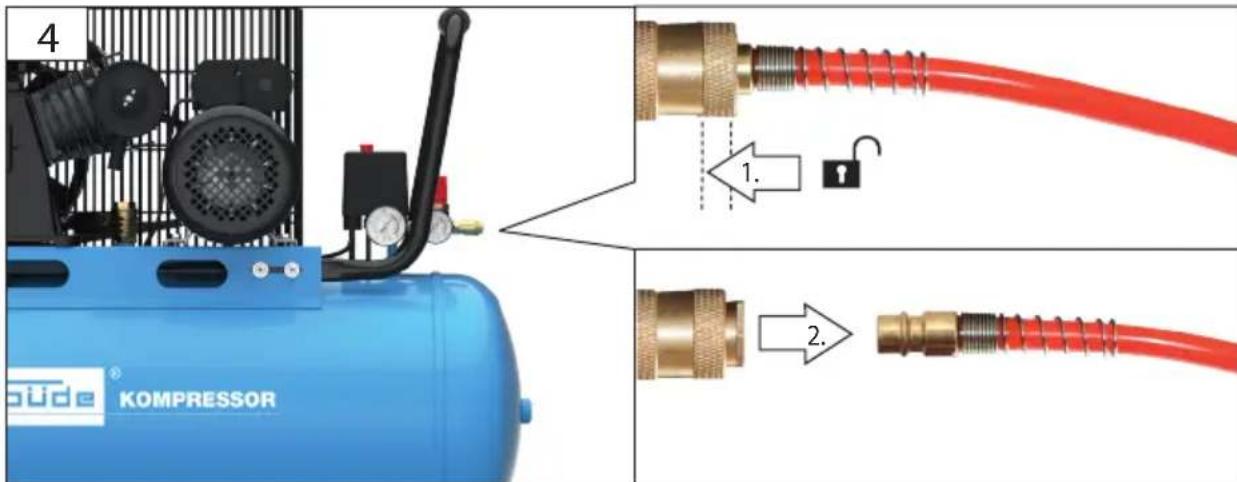

Achtung! Peitschender Druckluftschlauch beim Öffen der Schnellkupplung! - Druckluftschlauch festhalten.

Den Kompressor immer nur am Handgriff befördern.

Die Verwendung der Druckluft zu den verschiedenen vorgesehenen Zwecken (Aufblasen, Pneumatik werkzeuge, Lackieren, Waschen mit Reinigern nur auf Wasserbasis, Heften usw.) setzen die Kenntnis und die Befolgung der jeweiligen spezifischen Vorschriften.

Dieser Kompressor wurde für einen Intervallbetrieb wie auf dem Schild der technischen Daten angegeben konstruiert (S3-60 beweutet z. B. 6 Minuten Betrieb und 4 Minuten Stillstand), um einer Überhitzung des Elektromotors vorzubeugen. Im Fall einer Überhitzung schaltet sich die Wärmeschutzvorrichtung des Motors ein, die automatisch die Stromzufuhr unterbricht. Ist die normale Betriebstemperatur wieder hergestellt, schaltet sich der Motor automatisch wieder ein.

Achtung! Den Kompressor niemals über den Netzstecker Ein-bzw. ausschalten. Immer den EIN/AUS-Schalter betätigten.

Lassen Sie den Kompressor nicht über Nacht ein geschaltet, das Gerät könnte zur Gefahrenquelle werden.

Am Ende des Arbeitsstages immer am Ein-/Ausschalter ausschalten, Kessel entleeren und den Kompressor von der Stromzufuhr trennen.

Achtung: Wenn das Kondenswasser nicht entleert wird, kann der Tank korrodieren. Dadurch wird sein Fassungsvermögen eingeschränkt und die Sicherheit beeinträchtigt.

Die ENTORSORGUNG des Kondenswassers muss gemäß den geltenden Umweltschutzvorschriften und Gesetzen erfolgen, da es sich um ein umweltschäd - Iiches Produkt handelt.

Das Gerät nicht der Witterung (Regen, Sonne, Nebel, Schnee) aussetzen.

Wenn der Kompressor im Außenbereich besteht wird, muss er nach Gebrauch an einem überdachten Ort oder in einem geschlossenen Raum verstaut werden.

Bei Regen oder schlechtem Wetter darf der Kompres - sor nicht im AuBenbereich verwendet werden!

Keine entflammbaren Gegenstände oder Gegenstände aus Nylon und Stoff in die Nähe und/oder auf den Kompressor stellen.

Die Luftansaugöffnungen am Kompressor nicht zudecken.

Der Kompressorarf nicht zu gewerblichen Zwecken in ein Fahrzeug eingebaut werden ohne vorherige Abnahme durch einen Sachverständigen!

Der Kompressor unterliegt bei gewerblicher Nutzung einer Prüfung vor Erstinbetriebnahme durch einen Sachverständigen. Diese Prüfung muss durch den Betreiber veranlasst werden. (gemäß BetrSichV §517 Nr. 25 (Betriebssicherheitsverordnung)

Achtung! Für den Einbau in automatische Anlagen, sind geeignete Alarm bzw. Sicherheitsinrichtungen für den Fall eines Stromausfalls oder einer Fehlfunktion oder evtl. Ausfall des Kompressors zu installieren. (z.B. Fütterungsanlagen etc.)

Bewahren Sie unbenutzte Maschinen und Werkzeuge sich an einem trockenen Ort, außerhalb der Reichweite von Kindern auf.

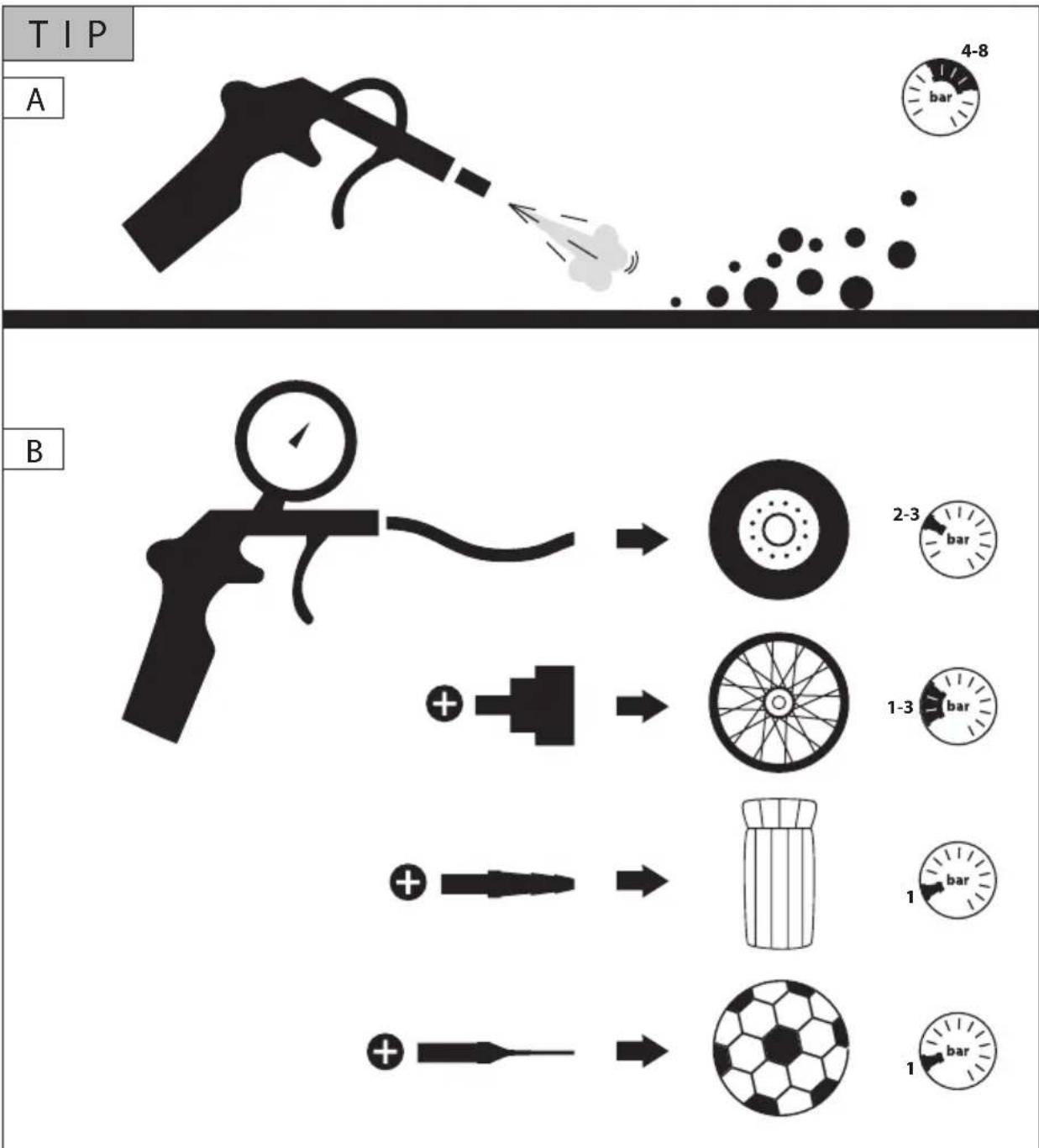

Betrieb von Druckluft-Werkzeugen

Um einen einwandfrei und zuverlässigen Betrieb von rotierenden und schlagenden Druckluftwerkeugen wie zB. Schlagschrauber, Tacker oder Nagler usw zu gewährleisten, muss die Druckluft zwingend über einen Oler oder eine Wartungseinheit gefiltert bzw mit Öl versorgt werden.

Zum Lackieren sollen in jedem Fall ein Filterwasserabschneider verwendet werden.

Zur Auswahr von geeigneten Druckluftwerkzeugen ist unbedingt der Luftverbrauch des Werkzeugs und die effektive Liefermenge des Kompressors zu beachten.

( Druckluft-Werkzeuge und Zubehör finden sie unter www.guede.com )

Betrieb bei niedrigeren Temperaturen

Bei niedrigen Temperatures unter 5^ kann es zu Anlaufschwierigkeiten kommt, die sich lediglich durch

Brummen des Elektromotors bemerkbar machen. In thisem Fall muss das Gerät sofort wieder abgeschält werden und in einer wärmeren Umgebung ein Ölwechsel (5W30) vorgenommen werden.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben.

Qualifikation: Außer einer ausfuhrlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerätarf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Schulung: Die Benutzung des Gerätes bedarf leidiglich einer entsprechenden Unterweisung durch eine Sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Siechnellst möglich qualifizierte arztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollene immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereitvorhanden sein.Dem Verbandskasten entnomenes Material ist sofort wieder aufzufullen.

Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Entsorgung

Die Entsorgungshinweise ergebnis aus den Pik-togrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzechnung".

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportscha- den. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb

recyclelbar. Das Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein.

Es besteht Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so Schnell wie möglich.

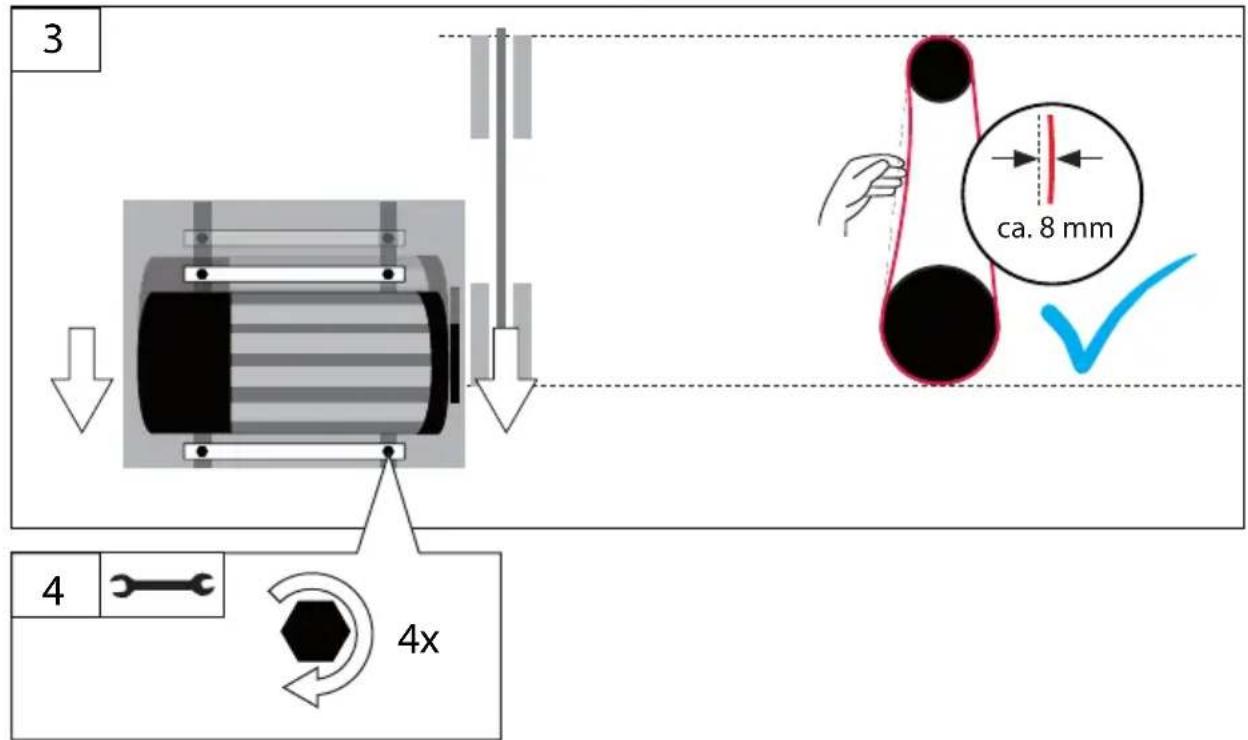

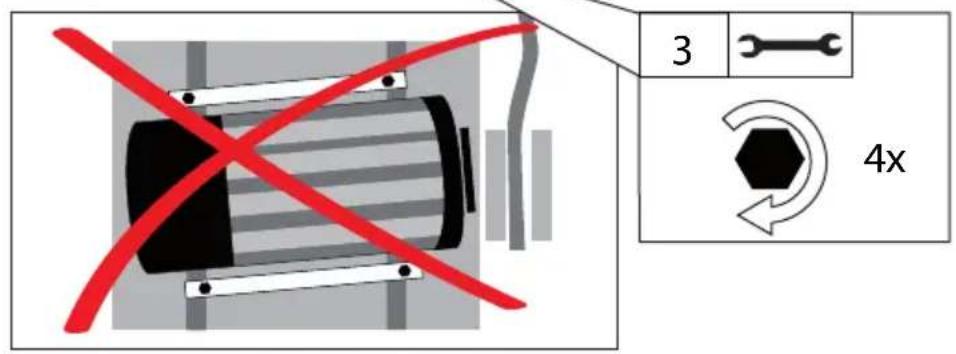

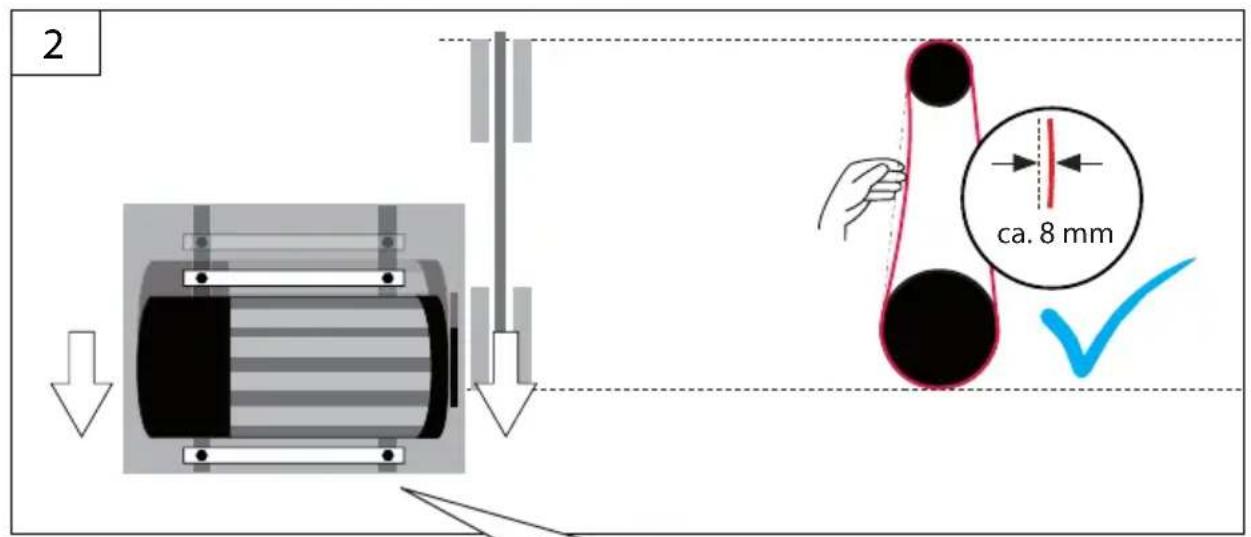

Wartung

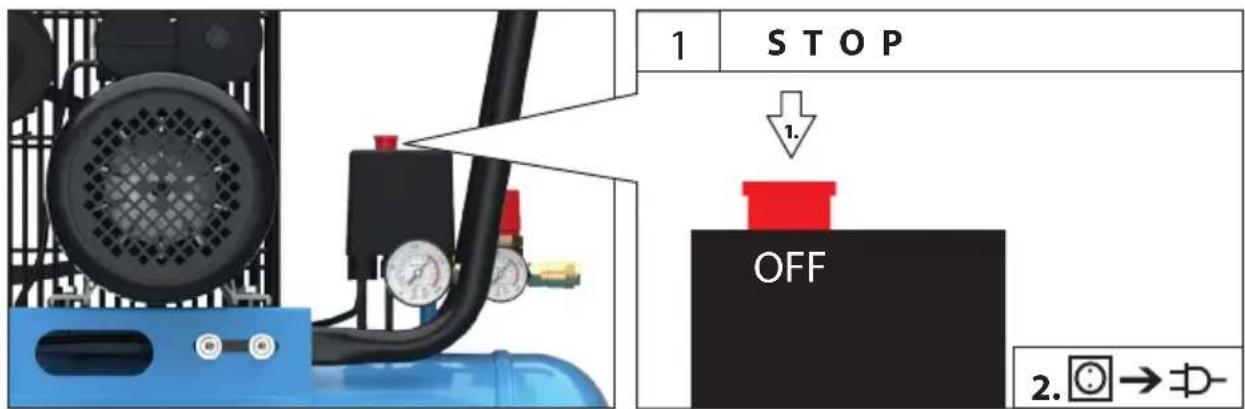

Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdoseziehen.

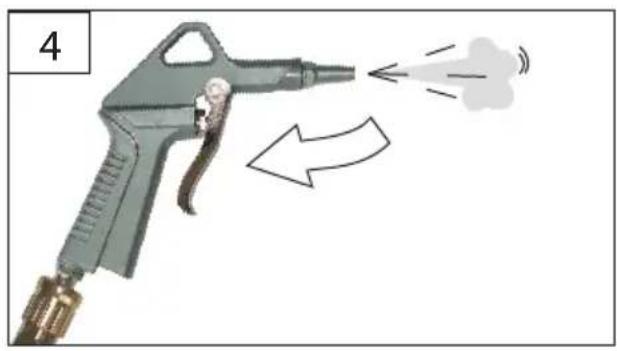

Das angeschlossene Zubehor im Leerlauf benutzen, bis keine Druckluft mehr im Tank ist.

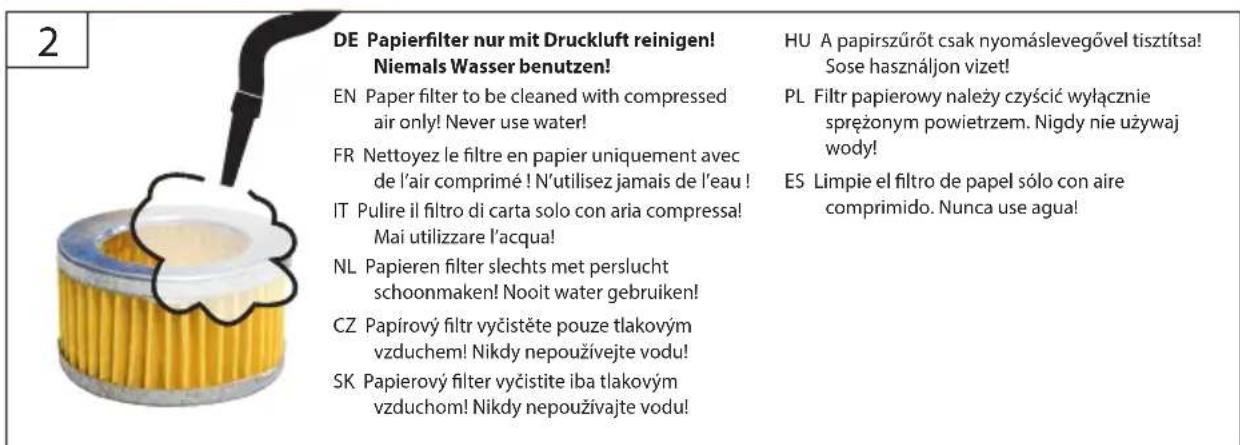

Führer Sie vor Benutzung stets eine Sichtprüfung durch, um festzustellen, ob das Gerät, insbesondere Netzkabel und Stecker, beschädigt ist.

Sicherheitsventil auf Funktion prufen.

Das Gerätarf nichtbenutzterwendenfallsesbeschä-digitistoder die Sicherheitseinrichtungendefekt sind.

Falls das Gerät defekt ist, hat die Reparatur aus -schließlich durch den Kundendienst zu erfolgen. Nur Originalzubehör und Originalersatzteile verwenden.

Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichen oder giftingigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuch benutzen.

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfallen und Verletzungen führen.

Bei Bedarf finden Sie die Ersatzteilliste im Internet unter www.guede.com.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäß Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen

durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleib sind ebenfls von der Gewährleistung ausgeschlossen.

Service

Sie haben technische Fragen? Eine Reklamation? Benöttigen Ersatzteile oder eine Bedienungsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service herself wir Ihnen schnell und unbürokratisch weiter.itte halten Sie uns Ihnen zu halten. Um Ihr Gerät im Reklamationsfall identifizieren zu konnen benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie dieseitte unten ein.

Seriennummer:

Artikelnummer:

Baujahr:

Achtung, elektrische Spannung

Achtung heiße Oberfläche! Verbrennungsgefahr!

Gefahr durch automatischen Anlauf

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Vor Nasse schützen

Packungsorientierung Oben

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendsung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.

Symbole

Bedienungsanleitung lesen

Schutzbrille tragen!

Gehorschutz tragen!

Vor Nasse schützen Die Maschine nicht dem Regen aussetzen.

Am Kabelziehen / transportieren verboten

Warning/Achtung

Fehlerbehebung

Störung Ursache Behebung
Kompressor lauft beim Einschalten nicht an	Behälterdruck ist größler als Einschl-tuckruck	Druck aus Behälter ablassen, bis der Druckschalter automatisch einschlattet
	Stromversorgung fehlerhaft Stromzufuhr	von befähigter Personprüfen{laffen
	Druckschalter defekt Druckschalter von befähigter Person(Güde Service) wechseln{laffen
	Kohlen verschlissen Kohlen austauschen
Kompressor lauft bei Erreichen des Einschalt/drucks kurz an bzw. brummert und schaltet dann automatisch ab	Netzanschlussleitung hat unzulässigeLänge oder der Leitungsquerschnitt ist zu gering	Netzanschlussänge und Leitungsquer-schnitt prüfen
Kompressor lauft kontinuierlich durch Ansagfilter ist stark verschmutzt Ansagfilter reinigen oder erneumann
	Druckluftwerkzeuge haben zu hohenLuftverbrauch	Luftverbrauch des Druckluftwerk-zeugs prüfen; Druckluft-Fachhändler aufsuchen
	Leckage am Kompressor Leckage lokalisieren, Güde Serviceverständigen
	Druckluftleitung undicht Güde Service verstandigen
	Kondensatablassventil geöffnet oder fehlt	Schließen bzw. Einsetzen

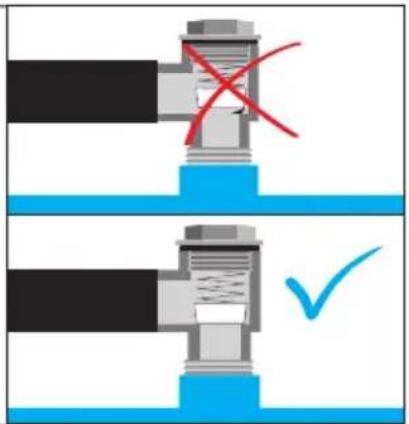

Bei Betrieb entweicht Druckluft über das Entlastungsventil unter dem Druckschalter	Entlastungsventil undicht Entlastungsventil reinigen oder wechseln

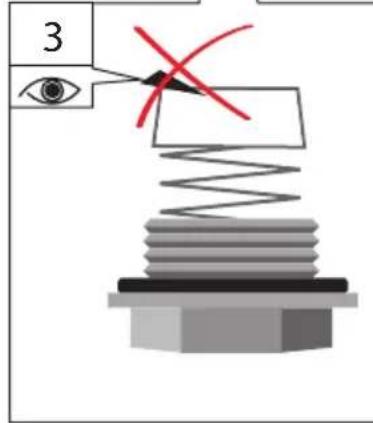

Nach Erreichen des Abschalt-drucks entweicht Druckluft über das Entlastungsventil unter dem Druckschalter bis zum Erreichen des Einschalt/drucks	Rückschlagventileinsatz undicht oderdefekt	Rückschlagventileinsatz reinigen oderer neuern→[16]
	Rückschlagventil ist beschädigt Rückschlagventil ersetzen
Kompressor schaltet*häufig ein Sahr viel	Kondensat im Druckbehälter Kondensat ablassen
	Kompressor überlastet
Sicherheitsventil besteht ab Behälterdruck ist(höher als der einge-stelte Ausschaltdruck)		Druckschalter von befähigter Person(Güde Service) neu einstellen / erneuernlaffen
		Sicherheitsventil erneuern oder GüdeService aufsuchen
Kompressoraggiagat wird zu heiß	Zuluft ist nicht ausreichend	Sicherstellen, dass ausreichend Be- undEntlüfung gewährleistet ist (Mindestab-stand von der Wand 40 cm)
	Kührippen am Zylinder (Zylinderkopf)verschmutzt	Kührippen am Zylinder (Zylinderkopf) reinigen
	Einsatzdauer zu lang Kompressor abschalten

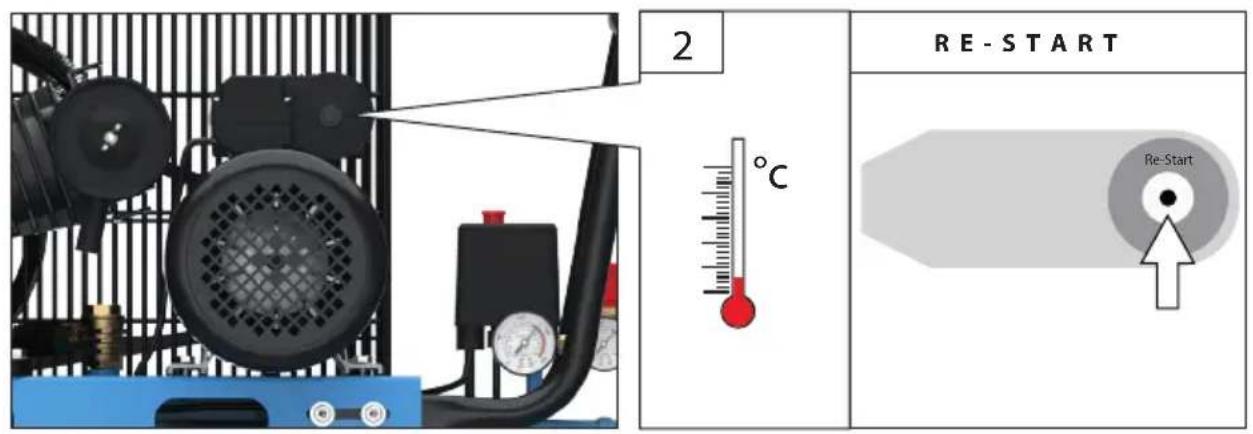

Kompressoraggiagat ist überhitzt undder Kompressor schaltet ab	Kompressoraggiagat ist überlastet	Güde Service verständigen
	Kompressoraggiagat ist defekt	Güde Service verstandigen
	Am Kompressoraggiagat liegt UnterSpannung vor	Güde Service verstandigen
	Umgebungstemperatur >35°C

Technical Data

Compressor

551/10/100

Art.No

supply. 230 V~50

Motor output S3/ 75% .2,2 kW

Stopien ochrony IP 20

Original -EG-Konformitäserklarung

Hiermit erklaren wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschädigigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Einschlagige EG-Richtlinien

Appropriate EU Directives | Directives CE applicables | Prohlasei o shode EU | Vyhlaseienie o zhode EU | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetekes EU eloirasok | Primjenjive smjernice EU | Uporabne smernice EU | Direktivele UE aferente CbOtBeTNn hapeBn ha EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Ilgili AB yonetmelikleri | Directivas CE pertinentes

2014/35/EU 2014/30/EU
1935/2004/EC 1907/2006/EC
2011/65/EU&2015/863EU 2016/426/EU
2016/425/EU (PPE) 2019/1784/EU
2015/1188/EU 2014/29/EU
2006/42/EC

Annex IV

Notified Body

No: Adress:

Type Ex.Cert.No.:

97/68/EC_&2016/1628/EU
Emission No.:
2000/14/EC_2005/88/EC

Konformitätsbewertungsverfahren

Method of compliance assessment | Méthodes d'évaluation de la conformité | Modo di valutazione della conformità | Conformiteitsbeoordealingsprocedure | Zpusob posouzeni shody | Sposob posúdenia zhyd | Az azonossag megitelésénék a modja | Način presoje istovetnosti | Naćin ocjenjivanja sukladnosti | Haučn ha obšyxände na cxóndebo | Modul de evaluates a conformitàti | Naćin ocenjivanja usklaidenosti | Uygunluk degérlernde osuli | Metoda oceny zgodnosci | Procedimiento de evaluación de la conformidad

Annex VI

Wolpertshausen, 18.08.2022

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonisées applicables | Pouzité harmonizované normy | Pouzité harmonizované normy | Gebrukke harmoniserende normen | Applicate norme armonizzate | Használt harmonizált normák | Primijenjeni harmonizirani standardi | Uporabljeni usklajeni standardi | Norme armonizate folosite | ИсторияхарmonиизанинHopм | Primijenjeni harmonizirani standardi | Wykorzystane zharmonizowane normy | Kullanilan uyum nomlari | Normas armonizadas aplicadas

EN 60204-1: 2018

EN 1012-1:2010

EN IEC 61000-6-1:2019

ENIEC61000-6-3:2021

Garantierter Schalleistungspegel

Guaranteed sound power level | Niveau de puissance acoustique garanti | Livello di potenza sonora garantito | Gegerandeerd geluidsdrukniveau | Zarucená hladina akustického vykonu | Garantovaná hladina akustického vykonu | Garantált akusztikus teljesitményszint | Zajamčena ravan akusticne zmogljivosti | Garantirana razina akusticke snage | Гаразирано nIBO Na 3BvkoBA MOnHocr | Nivelul garantat al puterii sunetului | Garantovani nivo akusticne snage | Garanti edilen gürultü emisyonu seviyesi | Gwarantowany poziom mocy akustycznej | Nivel de potencia sonora garantizzato

LwA 97 dB(A)

Gemessener Schalleistungspegel

Measured sound power level | Niveau de puissance acoustique mesure | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Namérená hladina akustického vykonu | Nameraná hladina akustického vykonu | Mert akusztikus teljesitményszint | Zajamčena ravan akusticne zmogljivosti | Izmerena razina akustické snage | Имрено НИВО на Зуковая моцноct | Nivel masurat al puterii sunetului | Izmereni nivo akusticne snage | Olçügen gürultü emisyonu seviyesi | Zmierzony poziomocy akustycznej | Nivel de potencia sonora medido

LwA 95 dB(A)

C

Steffen Linkohr

Geschäftsführer | Managing Director | Gerant | Amministratore delegato | Bedrijsleider | Jednatel | Konatel | Ügyvezető igazgató | Direktro | Direktor | Ünpațen | Administrator | Direktor | Sirket temsilcisi | Durektor | Director General
Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Joachim Bürkle

Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Authorized to compile the technical file | Autorise à compiler la documentation technique | Autorizzato alla préparation della documentazione tecnica | Gemachtigd voor samenstelling van de technische documenten | Zplnomocnen k sestavovani technickych podkladu. | Splnomocneny dostavit techniek podklady. | Muiszaki dokumentaci osszeallitasra felhatalmazva | Pooblascen za izdelavo spisov tehnne dokumentacje. | Ovlasten za formiranje tehnke dokumentacije. | YnbHOMOeHN 3a CbCTABNHe Na TExMHueckaTaNOKMEnTaIa IImputernicit sa elaborare documentsa tia tehnica. | Ovlasten za formiranje tehnke dokumentacije. | Teknik evraklan hazirlamakla gorevlendirilmistir. | Upelnomocniony do zestawienia danych technicznych | Autorizzato para la redaction de los documents Tecnicos

GüDE GmbH & Co. KG
Birkichstraße 6
74549 Wolpertshausen
Germany
Tel.: [phone]
Fax.: [phone]
eMail: [e-mail]
