GEBRUIKSAANWIJZING 707 S3 BOWERS & WILKINS

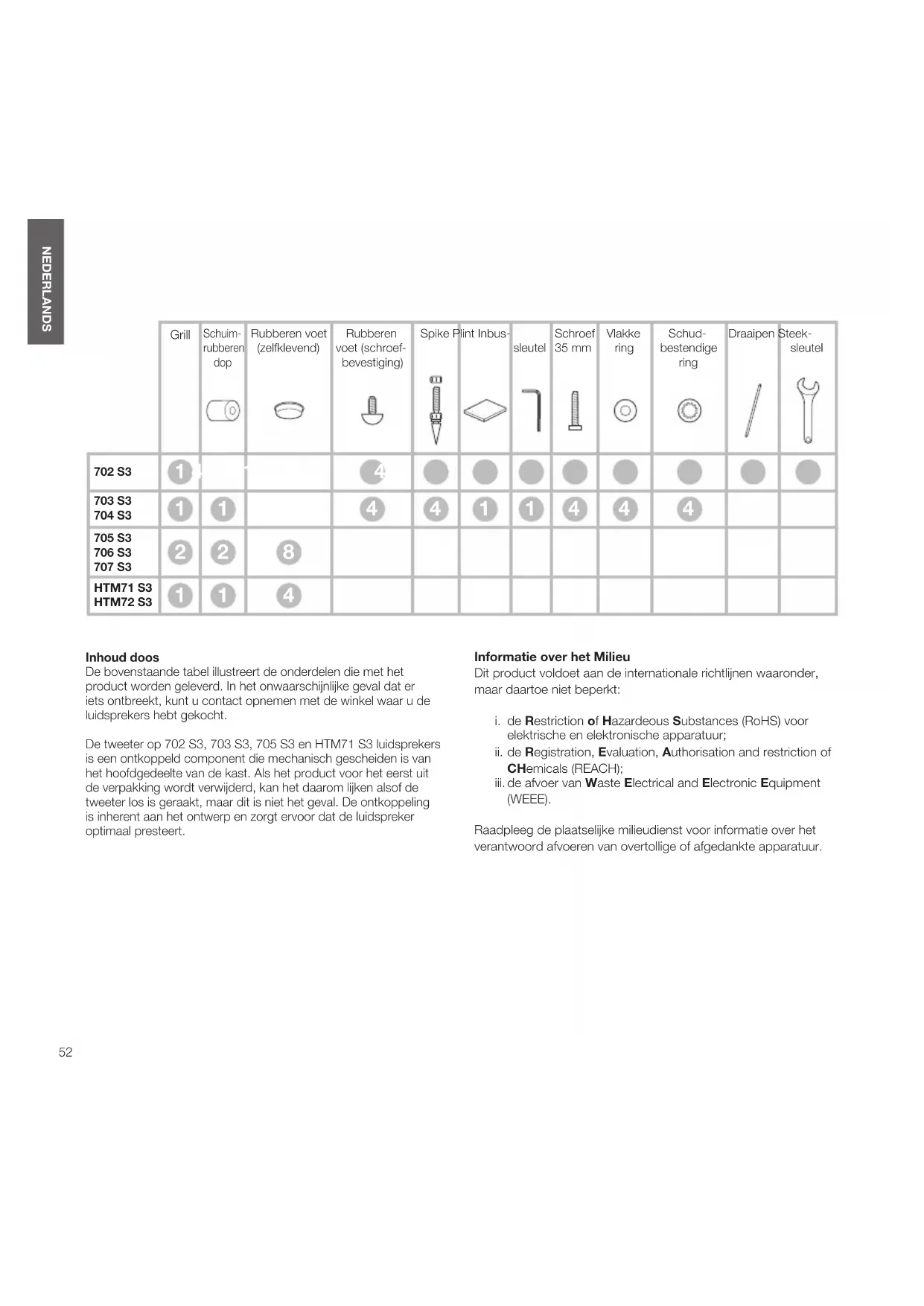

NEDERLANDS Inhoud doos De bovenstaande tabel illustreert de onderdelen die met het product worden geleverd. In het onwaarschijnlijke geval dat er iets ontbreekt, kunt u contact opnemen met de winkel waar u de luidsprekers hebt gekocht. De tweeter op 702 S3, 703 S3, 705 S3 en HTM71 S3 luidsprekers is een ontkoppeld component die mechanisch gescheiden is van het hoofdgedeelte van de kast. Als het product voor het eerst uit de verpakking wordt verwijderd, kan het daarom lijken alsof de tweeter los is geraakt, maar dit is niet het geval. De ontkoppeling is inherent aan het ontwerp en zorgt ervoor dat de luidspreker optimaal presteert. Informatie over het Milieu Dit product voldoet aan de internationale richtlijnen waaronder, maar daartoe niet beperkt:

i. de Restriction of Hazardeous Substances (RoHS) voor

(WEEE). Raadpleeg de plaatselijke milieudienst voor informatie over het verantwoord afvoeren van overtollige of afgedankte apparatuur. NEDERLANDS Grill Schuim- rubberen dop Rubberen voet (zelfklevend) Rubberen voet (schroef- bevestiging) Spike Plint Inbus- sleutel Schroef 35 mm Vlakke ring Schud- bestendige ring Draaipen Steek- sleutel 702 S3

NEDERLANDS Luidspreker Installeren 702 S3 / 703 S3 / 704 S3 De 702 S3, 703 S3 en 704 S3 mogen alleen op de vloer worden gemonteerd. Voor goede stabiliteit moeten de luidsprekers altijd met de meegeleverde plint worden geïnstalleerd. Gebruik vervolgens de meegeleverde spikes of rubberen voeten om ervoor te zorgen dat de luidsprekers stevig op de vloer staan. U kunt de plint tijdens het uitpakken bevestigen; volg hiervoor de bovenstaande illustraties of de diagrammen op de appen van de doos. Waarschuwing De plint MOET altijd worden gebruikt, met de rubberen voeten of de spikes in de plint gestoken. De rubberen voeten of de spikes NOOIT rechtstreeks in de kast steken. NB: De installatie van de rubberen voeten is bijna identiek aan de installatie van de spikes. De draaipen en de steeksleutel worden alleen geleverd bij en zijn alleen nodig voor model 702S3 tijdens de installatie van de spike / rubberen voeten. 702 S3 703 S3 / 704 S3 702 703, 704

702 S3 703 S3 / 704 S354 NEDERLANDS 705 S3 / 706 S3 / 707 S3 De 705 S3, 706 S3 en 707 S3 zijn hoofdzakelijk bedoeld voor montage op een speciale vloerstandaard (FS-700 S3), maar kunnen zo nodig op een plank worden geplaatst. Houd er echter rekening mee dat dit minder exibiliteit voor optimalisatie van de prestaties van de luidspreker biedt. Als de luidspreker op een plank moet worden geplaatst, raden we u aan de schuimrubberen doppen te gebruiken (meegeleverd) om de poortprestaties te optimaliseren (zie hoofdstuk 4: Fijnafstemming). Bij beide installatieopties moeten de tweeters van de luidsprekers zich ongeveer op oorhoogte bevinden als u zich in uw normale luisterpositie bevindt. NB: Als u een plank gebruikt, zorg er dan voor dat die sterk genoeg is om het gewicht zonder problemen te dragen en bevestig de vier zelfklevende rubberen voeten aan de onderkant van de luidspreker. Belangrijke veiligheidsmededeling Scherpe spikes, niet aanraken. Spikes zijn bedoeld om door het tapijt heen te prikken, zodat de luidspreker op de vloer eronder staat. Schroef de borgmoeren in eerste instantie zo ver op de spikes, dat de moeren net boven het tapijt zweven wanneer de spikes op de vloer daaronder rusten. Schroef de spikes helemaal in de openingen met schroefdraad van de plint. Wanneer de luidspreker niet stabiel staat en wiebelt, schroef dan de beide spikes die de vloer niet raken wat verder naar buiten tot de kast niet meer wiebelt. Vergrendel tenslotte de moeren aan de onderkant door de moeren met de meegeleverde steeksleutel voorzichtig aan te draaien terwijl u de bijgeleverde draaipen gebruikt om te voorkomen dat de spikevoet draait. Het is verstandig de spikes vast te zetten nadat de optimale luidsprekeropstelling is gevonden. Bij andere vloeren dan tapijt kunt u krassen op de vloer voorkomen door ter bescherming een metalen schijf – een muntstuk bijvoorbeeld – tussen de spikes en de vloer te gebruiken; ook kunt u de rubber voetjes gebruiken. Breng de rubber voetjes op dezelfde wijze aan als de spikes en stel ze op dezelfde manier af. <15mm <29mm <30mm <31mm 702 703, 704 702 S3 703 S3 / 704 S3 705, 706, 70755 NEDERLANDS Luidsprekeropstelling Zowel bij stereo- als bij home theater systemen is het verstandig te streven naar een identieke directe akoestische omgeving voor alle luidsprekers. Wanneer bijvoorbeeld één luidspreker dichtbij een kale wand is geplaatst en de andere in de nabijheid van zachte meubilering of gordijnen, dan zullen zowel de algehele geluidskwaliteit als het stereobeeld daar onder lijden. Conventionele Stereosystemen Als uitgangspunt worden de luidsprekers 1,5 tot 3meter uit elkaar geplaatst, zodanig dat zij zich beide even ver van het luistergebied bevinden. De luidsprekers moeten ten minste 0,5m van de achterkant en eventuele zijwanden worden geplaatst (zoals op de bovenstaande afbeelding is te zien).

Bij gebruik van een projectietelevisie met een akoestisch transparant scherm plaatst u de luidsprekers achter het midden van het scherm. Anders plaatst u de luidspreker ofwel direct onder of boven het scherm met gebruik van ofwel een vloerstandaard, wandmeubel of muurplank en zorgt u dat de luidspreker zo dicht mogelijk op oorhoogte staat. Als de luidspreker moet worden geplaatst op een plank of in een rek waar ook andere AV-apparatuur staat, bevestigt u de vier rubberen zelfklevende voeten aan de onderkant van de luidspreker. Deze bieden een zekere mate van bescherming tegen trillingen. >0.5m >0.5m 1.5m - 3m56 NEDERLANDS Home Theater Systemen Wanneer de luidsprekers worden gebruikt voor de front kanalen in een home theater systeem, dienen ze iets dichter bij elkaar te staan dan bij tweekanalen stereo omdat de surround kanalen het klankbeeld verbreden. Opstelling van de luidsprekers op 0,5 m ter weerszijden van het beeldscherm houdt het klankbeeld in de juiste verhouding met de grootte van het beeldscherm. Net als bij conventionele stereo-opstelling dienen de luidsprekers liefst ca. 0,5 m van de achterwand te blijven en eveneens 0,5 m van de zijwanden. Magnetisch Strooiveld De luidsprekereenheden veroorzaken een magnetisch strooiveld dat ook buiten de kast merkbaar is. Wij raden u aan magnetisch gevoelige zaken (beeldbuizen, computerdiscs, audio- en videobanden, creditcards, enz.) minimaal op een afstand van 0,5m van de luidspreker te houden. LCD- en plasmaschermen zijn niet gevoelig voor het magnetisch veld. LCD, OLED en plasma beeldschermen hebben geen last van magnetische velden. >0.5m 110° - 130° ~40° 5 Kanalen 7 Kanalen 0.5m - 1m 0.5m - 1m57 NEDERLANDS Belangrijke veiligheidsmededeling Alle verbindingen moeten worden gemaakt met de audioapparatuur uitgeschakeld. Bij normaal gebruik van audioapparatuur kan het aanraken van niet-geïsoleerde luidsprekeraansluitingen of bedrading een onaangenaam gevoel veroorzaken. De luidsprekeraansluitingen van de 700 S3 accepteren verschillende soorten kabels en pluggen: 4 mm banaanstekkers, 6 mm en 8 mm (1/4”en 15/16”) spades, of blanke draadeinden van max. 4 mm (5/32”). Belangrijk voor uw veiligheid In bepaalde landen, vooral Europa, wordt het gebruik van 4 mm banaanstekkers beschouwd als potentieel gevaarlijk omdat deze ook in onbeschermde stopcontacten kunnen worden gestoken. Om te voldoen aan de Europese CENELEC veiligheidsregels zijn de openingen op de aansluitingen geblokkeerd met plastic pennen. Wanneer u het product gebruikt in een land waar deze regels gelden, dient u zich ervan te overtuigen dat banaanstekkers niet op onveilige manier kunnen worden gebruikt door kinderen en andere niet geïnformeerde personen. De plastic pinnen kunnen worden verwijderd als u bananenstekkers wilt gebruiken. Vraag uw leverancier om informatie over kabels. Houd de totale impedantie beneden het maximum als aanbevolen in de technische gegevens en gebruik kabel met een lage inductie om verzwakking van hoge frequenties te voorkomen. Er bevinden zich twee paar gekoppelde aansluitklemmen achterop de luidspreker. Voor een conventionele aansluiting (linksboven) moeten de koppelingen tussen de aansluitklemmen op hun plaats blijven zitten (zoals bij aevering het geval is) en sluit u maar één paar aansluitklemmen op de versterker aan. Voor dubbel bedrade aansluitingen of dubbele versterking (rechtsboven) moeten de koppelingen tussen de aansluitklemmen verwijderd worden en moet elk paar aansluitklemmen apart aan de versterker(s) worden aangesloten. Dubbele bedrading kan de resolutie bij een lage detaillering verbeteren. Zorg ervoor dat de positieve aansluitingen van de luidspreker (met rode ring) met de positieve uitgang van de versterker worden verbonden en de negatieve aansluitingen van de luidspreker (met zwarte ring) met de negatieve uitgang van de versterker worden verbonden. Foutieve aansluiting geeft een minder goed ruimtebeeld en verlies aan bas. Schroef de doppen altijd helemaal over de aansluitingen om bijgeluiden te voorkomen.

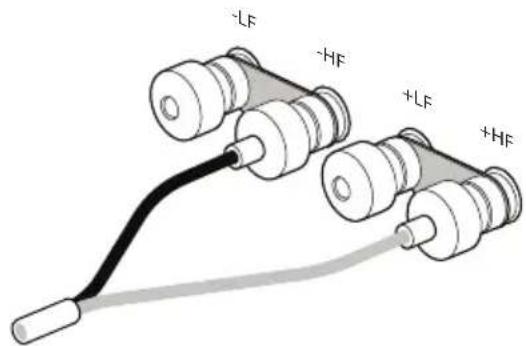

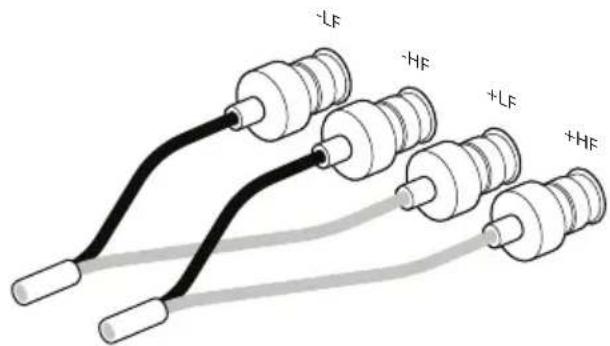

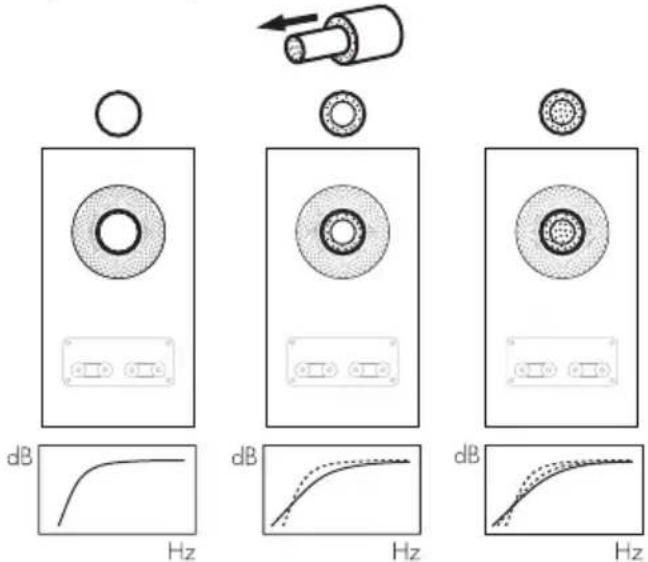

-LF -HF +LF +HF -LF -HF +LF +HF Conventionele aansluiting Dubbeldraadse aansluiting58 NEDERLANDS Als er geen alternatief is, kunt u de luidsprekerprestaties op lage frequentie aanpassen met gebruik van de meegeleverde schuimrubberen doppen. Deze doppen zijn tweedelige onderdelen die een zekere mate van jnafstelling mogelijk maken met gebruik van ofwel alleen het buitenste schuimrubberen stuk, dat een grotere diameter heeft, of met de twee stukken samen. Als u alleen het buitenste schuimrubberen stuk met de grotere diameter gebruikt, is er minder demping van lage tonen dan wanneer u de hele dop gebruikt. Wanneer het centrale geluidsbeeld vaag is, probeer dan de luidsprekers dichter bij elkaar te zetten en ze te richten op een punt juist vóór de luisterpositie. Is het geluid te helder, dan kan het aanbrengen van zachtere stoffering in de kamer (zwaardere gordijnen bijvoorbeeld) een betere balans bewerkstelligen. Omgekeerd kan het reduceren van zachte stoffering een donkere klank helderder maken. De meest kritische luisteraars raden we aan de grills van de woofer/ middentoner te verwijderen door ze bij de rand vast te pakken en de voorzichtig van de kast te trekken. Controleer voordat u aan het jnafstemmen begint, of alle verbindingen correct en stevig zijn geïnstalleerd. Door de luidsprekers verder van de wand te plaatsen zal in het algemeen het laag afnemen. De ruimte achter de luidsprekers verhoogt ook de ruimtelijke indruk op het gehoor. Omgekeerd, door de luidsprekers dichter bij de wand op te stellen, neemt het laag juist toe. Wanneer u het laag wilt reduceren zonder de luidsprekers verder van de wand te plaatsen, drukt u de schuimrubber doppen in de poorten als aangegeven in afbeelding hierboven. Als de lage tonen lijken af te wijken van de frequentie, is dit waarschijnlijk het gevolg van de akoestiek in het vertrek. De kleinste veranderingen in de positie van de luidsprekers of de luisterpositie kunnen al een aanzienlijk effect hebben op de geluidsprestaties, met name bij lage frequenties. Probeer zo mogelijk uw luisterpositie te veranderen of uw luidsprekers voor een andere wand te plaatsen. Ook de aanwezigheid en positie van grote meubelstukken kan van invloed zijn op de akoestiek.

NEDERLANDS De kast hoeft over het algemeen alleen maar te worden afgestoft. Wij raden u aan een zachte microvezeldoek te gebruiken. Wilt u een schoonmaakspray of een ander middel gebruiken, verwijder dan eerst de grill door deze voorzichtig van de kast te trekken. Spuit op een zachte doek en nooit direct op de kast. Probeer eerst op een onzichtbare plek, daar sommige reinigingsmiddelen het oppervlak kunnen beschadigen. Vermijd schuurmiddelen of middelen die gif bevatten, alkali en antibacterie stoffen. Gebruik nooit schoonmaakmiddelen op de eenheden. Vermijd aanraking van de eenheden, vooral de tweeter, die zeer gemakkelijk beschadigd kan raken. Voor Bowers & Wilkins speakers die zijn afgewerkt met echt hout worden de beste neersoorten uitgezocht en voorzien van een tegen ultraviolet licht bestendige laklaag om verkleuring in de loop der tijd te voorkomen. Niettemin zal deze neer net als alle natuurlijke materialen, op de omgeving reageren en enige verkleuring is normaal. Kleurverschillen kunnen worden voorkomen door alle delen in gelijke mate aan zonlicht bloot te stellen tot de kleur weer egaal is. Dat proces kan enige weken of zelfs maanden in beslag nemen en kan worden versneld met een ultraviolette lamp. Houd geneerde delen uit de buurt van warmtebronnen zoals radiatoren en warme lucht bronnen om het barsten van houtneer te voorkomen. De tweeterbehuizing heeft een getextureerde afwerking waarop tijdens hantering oppervlakkige markeringen kunnen komen. Deze kunnen worden schoongeveegd door met een zachte microvezeldoek over de behuizing te wrijven, in de richting van de textuur van het oppervlak. De eigenschappen van de luidspreker zullen gedurende de eerste luisterperiode op subtiele wijze iets veranderen. Wanneer de luidspreker in een koude omgeving opgeslagen is geweest, zijn de dempende materialen en de ophanging wat stug en het duurt enige tijd voordat zij de juiste mechanische eigenschappen terug hebben. Ook zal de ophanging in de eerste uren van het gebruik nog wat soepeler worden. De tijd die de luidspreker nodig heeft om de beoogde eigenschappen te bereiken, wordt bepaald door de wijze waarop hij voorheen is opgeslagen en de manier waarop hij wordt gebruikt. Houd als richtlijn een week aan om een stabiele temperatuur te bereiken en ca. 15 uur gebruik om de mechanische onderdelen de beoogde eigenschappen te laten verkrijgen.

5. Inspelen 6. Onderhoud60
