HASZNÁLATI ÚTMUTATÓ 707 S3 BOWERS & WILKINS

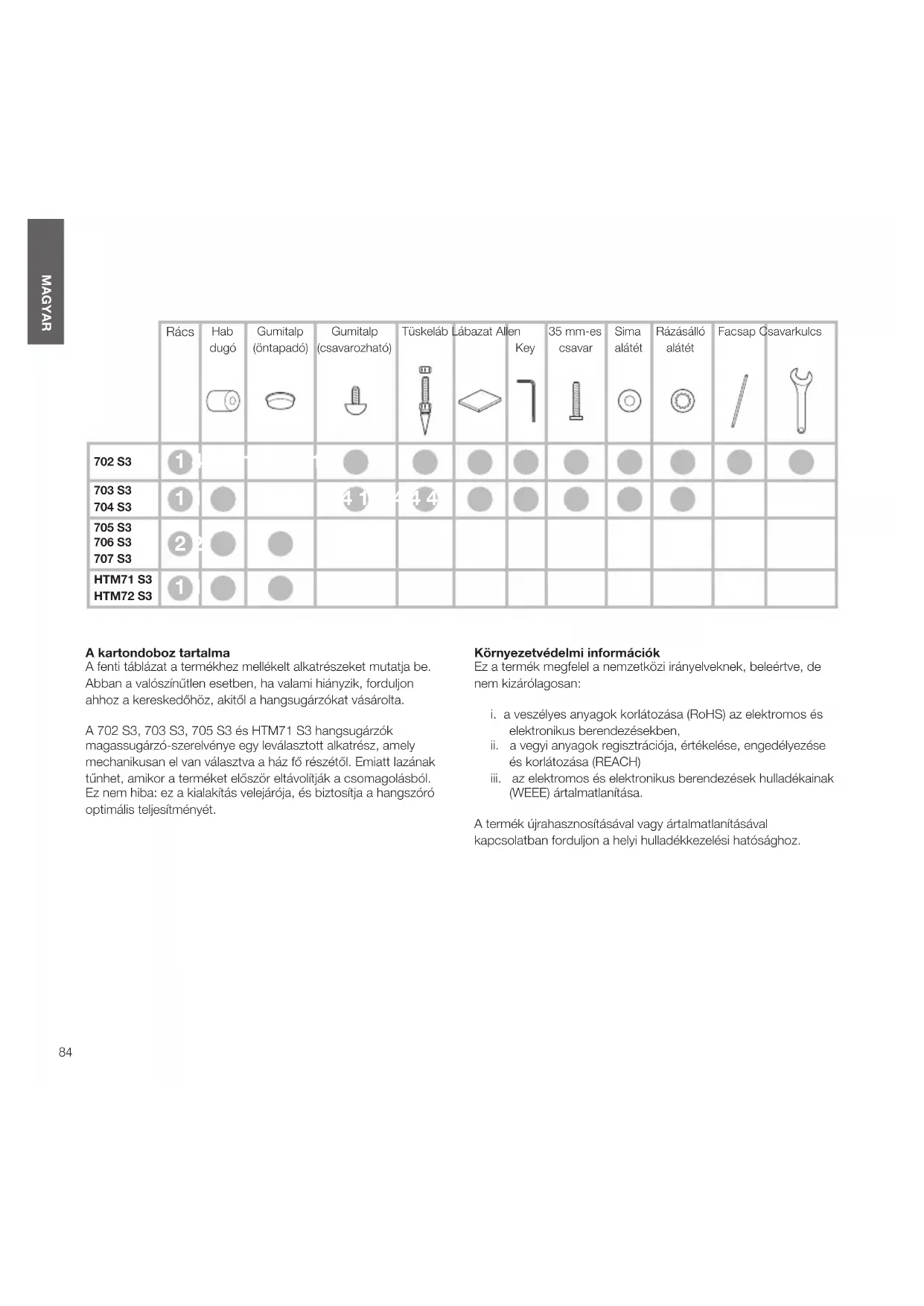

MAGYAR A kartondoboz tartalma A fenti táblázat a termékhez mellékelt alkatrészeket mutatja be. Abban a valószínűtlen esetben, ha valami hiányzik, forduljon ahhoz a kereskedőhöz, akitől a hangsugárzókat vásárolta. A 702 S3, 703 S3, 705 S3 és HTM71 S3 hangsugárzók magassugárzó-szerelvénye egy leválasztott alkatrész, amely mechanikusan el van választva a ház fő részétől. Emiatt lazának tűnhet, amikor a terméket először eltávolítják a csomagolásból. Ez nem hiba: ez a kialakítás velejárója, és biztosítja a hangszóró optimális teljesítményét. Környezetvédelmi információk Ez a termék megfelel a nemzetközi irányelveknek, beleértve, de nem kizárólagosan:

i. a veszélyes anyagok korlátozása (RoHS) az elektromos és

elektronikus berendezésekben,

ii. a vegyi anyagok regisztrációja, értékelése, engedélyezése

és korlátozása (REACH)

iii. az elektromos és elektronikus berendezések hulladékainak

(WEEE) ártalmatlanítása. A termék újrahasznosításával vagy ártalmatlanításával kapcsolatban forduljon a helyi hulladékkezelési hatósághoz. MAGYAR Rács Hab dugó Gumitalp (öntapadó) Gumitalp (csavarozható) Tüskeláb Lábazat Allen Key 35 mm-es csavar Sima alátét Rázásálló alátét Facsap Csavarkulcs 702 S3

MAGYAR Hangszóró beszerelése 702 S3 / 703 S3 / 704 S3 A 702 S3, 703 S3 és 704 S3 csak padlóra szerelhető. A megfelelő stabilitás érdekében mindig szerelje fel a mellékelt lábazatot, majd a mellékelt tüske vagy gumilábak segítségével ellenőrizze, hogy a hangszórók szilárdan állnak a padlón. A lábazatot a kicsomagolási folyamat során rögzítheti a fenti ábrák vagy a kartondoboz felső szárnyán lévő diagramok szerint. Figyelem A lábazatot mindig KÖTELEZŐ használni úgy, hogy a gumi-vagy tüskés lábakat a lábazatba kell helyezni. NE helyezzen gumit vagy tüskés lábakat közvetlenül a hangfaldobozba. Megjegyzés: A gumilábak felszerelése szinte megegyezik a tüskés lábakkal. A tommy rudat és a villáskulcsot csak a 702 S3 modell tartalmazza, és csak a tüske/gumi lábak felszerelésekor használják. 702 S3 703 S3 / 704 S3 702 703, 704

702 S3 703 S3 / 704 S386 MAGYAR 705 S3 / 706 S3 / 707 S3 A 705 S3, 706 S3 és 707 S3 modelleket elsősorban arra tervezték, hogy egy dedikált padlóállványra (FS-700 S3) rögzítsék, de kívánság szerint polcra is helyezhető. Meg kell azonban jegyezni, hogy ez kevesebb rugalmasságot kínál a hangszóró teljesítményének optimalizálásához. Ha polcra kell helyezni, javasoljuk a (mellékelt) habdugó használatát a port teljesítményének optimalizálása érdekében (lásd 4. szakasz: Finomhangolás). Mindkét telepítési esetben a hangszórók magassugárzóinak körülbelül a fül magasságában kell lenniük a szokásos hallgatási pozícióban. Megjegyzés: Ha polcot használ, győződjön meg arról, hogy az elég erős ahhoz, hogy megfelelően elbírja a súlyt, ésillessze a négy öntapadó gumi lábat a hangfal alsó oldalára. Fontos biztonsági megjegyzés Éles tüskék, ne érintse meg. A tüskés lábakat úgy tervezték, hogy átszúrják a szőnyeget és a padló felületén feküdjenek. Kezdetben csavarja rá a rögzítőanyákat a tüskékre csak annyira, hogy az anyák közvetlenül a szőnyeg felett lebegjenek, amikor a tüskék a padlón fekszenek. Ezután csavarja be teljesen a tüskéket a lábazatban lévő menetes betétekbe. Ha a hangfaldoboz a padlóra helyezve billeg, akkor csavarja ki a két tüskét, amelyek nem érnek hozzá a padlóhoz, amíg a hangfal szilárdan, billegés nélkül meg nem támaszkodik. Végül rögzítse az anyákat az alaphoz a mellékelt villáskulcs segítségével, hogy noman meghúzza az anyát, miközben a mellékelt tommy rudat használja a tüsketalp forgásának megállításához. Kényelmesebb lehet a tüskés label felszerelése és beállítása, miután a hangsugárzók elhelyezése optimalizálva lett. Ha nincs szőnyeg, és szeretné elkerülni a padlófelület megkarcolását, használjon fém védőkorongot (esetleg érmét) a tüske és a padló közé, vagy használja a mellékelt gumilábakat. Szerelje fel a gumilábakat, és vízszintesítse a hangfaldobozt ugyanúgy, mint a tüskés lábak esetében. <15mm <29mm <30mm <31mm 702 703, 704 702 S3 703 S3 / 704 S3 705, 706, 70787 MAGYAR Hangfal elhelyezése Akár sztereó, akár házimozi rendszer esetén, ügyeljen arra, hogy az egyes hangsugárzók közvetlen környezete hasonló akusztikus jellegű legyen. Például, ha az egyik hangszóró csupasz falak mellett, míg a másik puha bútorok és függönyök mellett van, valószínűleg mind az általános hangminőség, mind a sztereó kép romlik. Hagyományos sztereó rendszerek Először is, a hangszórókat 1,5 és 3 m közötti távolságra kell elhelyezni egy egyenlő oldalú háromszög két sarkában, amelyet a harmadik sarokban lévő hallgatási terület egészít ki. Ahangszórókat legalább 0,5 m-re kell elhelyezni a hátulsó és az oldalfalaktól (a fenti ábra szerint).

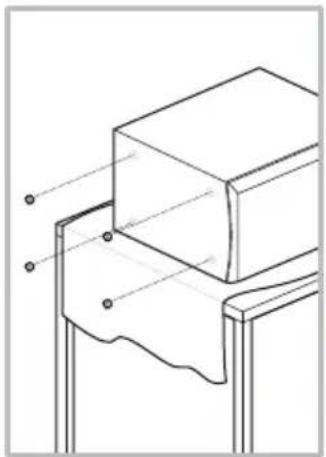

Ha akusztikailag átlátszó képernyővel rendelkező vetítős televíziót használ, helyezze a hangsugárzót a képernyő közepe mögé. Ellenkező esetben helyezze közvetlenül a képernyő alá vagy fölé padlóállvány, bútoregység vagy fali polc segítségével, ügyelve arra, hogy a hangsugárzó a lehető legközelebb legyen a fül magasságához. Ha a hangsugárzót polcra vagy más AV- berendezéssel közös rackbe kívánja helyezni, rögzítse a négy öntapadó gumi lábat a hangszóró aljához. Bizonyos fokú rezgésszigetelést biztosítanak. >0.5m >0.5m 1.5m - 3m88 MAGYAR Házimozi rendszerek Ha a hangsugárzókat házimozirendszer elülső csatornáihoz kívánja használni, akkor azokat közelebb kell elhelyezni egymáshoz, mint a 2 csatornás hanghoz, mert a térhatású csatornák hajlamosak kiszélesíteni a képet. Ha a hangfalakat a képernyő oldalaitól körülbelül 0,5 méteren belül helyezi el, az is segít a hangkép méretarányában tartani a vizuális képpel. A hagyományos sztereó elhelyezéshez hasonlóan a hangsugárzónak ideális esetben legalább 0,5 m távolságra kell lenniük bármely oldalfaltól. Kóbor mágneses mezők A hangsugárzó-meghajtó egységek szórt mágneses mezőket hoznak létre, amelyek túlnyúlnak a doboz határain. Javasoljuk, hogy a mágnesesen érzékeny tárgyakat (CRT televízió és számítógép képernyője, számítógépes lemezek, audio- ésvideoszalagok, kártyák és hasonlók) tartsa legalább 0,5m távolságra a hangsugárzótól. Az LCD, OLED és plazma képernyőket nem érintik a mágneses mezők. >0.5m 110° - 130° ~40° 5 Csatorna 7 Csatorna 0.5m - 1m 0.5m - 1m89 MAGYAR Fontos biztonsági megjegyzés Minden csatlakoztatást kikapcsolt audioberendezés mellett kell elvégezni. Ha normál üzemmódban használja az audioberendezést, ha meg érinti a szigeteletlen hangszóró kivezetést vagy vezetéket, az kellemetlen érzést okozhatnak. A 700 S3 hangszóró csatlakozók különféle kábelcsatlakozásokat fogadnak: 4 mm-es banándugókat, 6 mm- es és 8 mm-es (1/4 hüvelyk és 5/16 hüvelyk) villás csatlakozót, vagy csupasz vezetékeket 4 mm (5/32 hüvelyk) átmérőig. A hangszórókábel kiválasztásakor kérjen tanácsot forgalmazójától. Tartsa a teljes impedanciáját a hangsugárzó specikációjában javasolt maximális érték alatt, és használjon alacsony induktivitású kábelt, hogy elkerülje a magas frekvenciák csillapítását. A hangszóró hátulján két csatlakozó pár található. Hagyományos csatlakoztatáshoz (balra fent) a sorkapcsoknak a helyükön kell maradniuk (a szállítás szerint), és csak egy pár csatlakozót kell csatlakoztatni az erősítőhöz. Kétvezetékes csatlakozásokhoz vagy kettős erősítés (jobbra fent), a sorkapcsokat el kell távolítani, és minden kapocspárt egymástól függetlenül kell csatlakoztatni az erősítőhöz vagy erősítőkhöz. A kéthuzalozás javíthatja az alacsony szintű részletek felbontását. Győződjön meg arról, hogy a hangszóró pozitív kivezetései (piros gyűrűvel) az erősítő pozitív kimeneti csatlakozójához, a hangszóró negatív csatlakozói (fekete gyűrűvel) pedig mindig az erősítő negatív kimeneti csatlakozójához csatlakoznak. A helytelen csatlakoztatás nem okoz kárt, de gyenge sztereó képalkotást és a mélyhang elvesztését okozza. Mindig csavarja le teljesen a csavarokat a zörejek elkerülése érdekében.

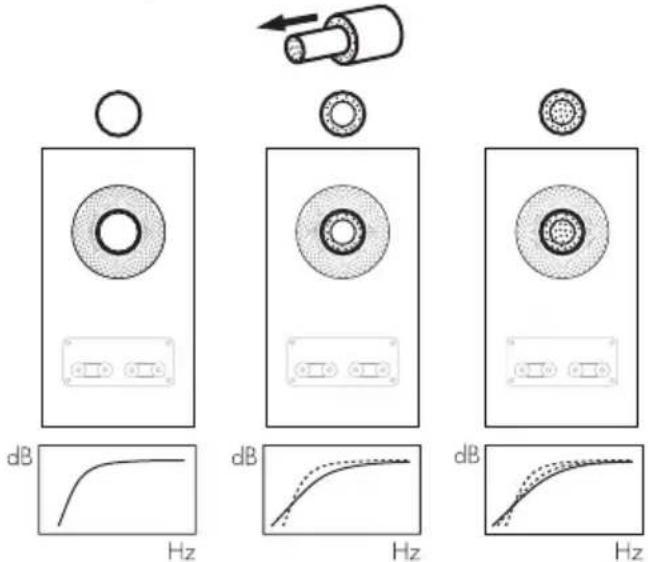

-LF -HF +LF +HF -LF -HF +LF +HF Hagyományos csatlakozás Bi-Wired csatlakozás Fontos biztonsági megjegyzés Egyes országokban, különösen az európaiakban, a 4mm-es banándugók használata potenciális biztonsági kockázatnak számít, mivel a hálózati csatlakozóaljzatok bedughatóak a lyukakba. Az európai CENELEC biztonsági előírásoknak való megfelelés érdekében a csatlakozók végein lévő 4 mm-es lyukakat műanyag csapok zárják le. Ha a termékeket olyan országban használja, ahol ezek a feltételek érvényesek, gondoskodnia kell arról, hogy a banándugót gyermekek vagy más tájékozatlan személyek ne használják nem biztonságos módon. A műanyag tüskék eltávolíthatók, ha banándugót szeretne használni.90 MAGYAR Ha nincs alternatíva, beállíthatja a hangsugárzók alacsony frekvenciájú teljesítményét a mellékelt habdugók segítségével. A dugók két részből állnak, lehetővé téve a nomhangolást akár a külső, nagyobb átmérőjű darab külön-külön, akár a két rész együttes használatával. Kizárólag a külső, nagyobb átmérőjű habszivacs használata kevésbé csillapítja a basszust, mint a teljes dugószerelvény. Ha középen a hangképben nincs fókusz, próbálja meg közelebb mozgatni egymáshoz a hangsugárzókat, vagy befelé dönteni úgy, hogy a hallgatási pozíció előtti helyre mutassanak. Ha a hang túl erős, a szobában lévő lágy bútorok mennyiségének növelése (például nehezebb függönyök) segíthet a hang kiegyensúlyozásában. Ezzel szemben a lág y bútorok mennyiségének csökkentése segíthet a tompa hangon felvidítani. A legigényesebb zenehallgatás érdekében távolítsa el a hangfal rácsokat úgy, hogy megfogja a szélüket, és óvatosan húzza ki őket a hangfaldobozbóll. A nomhangolás előtt győződjön meg arról, hogy a telepítésben minden csatlakozás megfelelő és biztonságos. Ha távolabb helyezi a hangfalakat a faltól, általában csökken a mélyhangok hangereje. A hangfalak mögötti tér szintén hozzájárul a mély hangok benyomásának megteremtéséhez. Ellenkező esetben, ha a hangfalakat közelebb viszi a falhoz, megnő a mélyhangok hangereje. Ha szeretné csökkenteni a basszus hangerejét anélkül, hogy távolabb mozdítaná a hangszórókat a faltól, illessze be a habdugókat, vagy a kevésbé erős basszuscsökkentés érdekében a habgyűrűket a csatlakozócsövekbe (fent). Ha a basszus egyenetlennek tűnik a frekvenciával, ez valószínűleg a hallgatási helyiség rezonancia üzemmódjainak köszönhető. Még a hangfalak helyzetében vagy a hallgatási pozícióban bekövetkezett kis változtatások is mélyreható hatást gyakorolhatnak arra, hogy ezek a rezonanciák hogyan hatnak a hangra. Próbálja meg változta tni a hallgatási pozíciót, vagy helyezze el a hangsugárzókat egy másik fal mentén. A nagyméretű bútorok jelenléte és elhelyezkedése szintén befolyásolhatja a rezonancia módokat.

MAGYAR A hangfaldoboz felületei általában csak portalanítást igényelnek. Javasoljuk, hogy puha mikroszálas kendőt használjon. Ha aeroszolos vagy más tisztítószert szeretne használni, akkor a tisztítószert a kendőre vigye fel, ne közvetlenül a termékre, és először egy kis felületen tesztelje, mivel egyes tisztítószerek károsíthatják a felületek egy részét. Kerülje a súroló hatású, savat, lúgot, ill antibakteriális szereket. Ne használjon tisztítószereket a meghajtóegységeken. Kerülje a meghajtóegységek megérintését, mert károsodást okozhat. Amikor a Bowers & Wilkins hangsugárzók valódi fából készülnek, a legnomabb furnérokat választják ki, és ultraibolya sugárzásnak ellenálló lakkal kezelik, hogy minimalizálják a színváltozásokat az idő múlásával. Ennek ellenére, mint minden természetes anyag, a furnér is reagál a környezetre, és bizonyos mértékű színváltozás várható. A színeltérések kijavíthatók úgy, hogy az összes furnérfelületet egyenlően és egyenletesen tesszük ki napfénynek, amíg a szín egyenletes lesz. Ez a folyamat több napig vagy akár hetekig is eltarthat, de az ultraibolya lámpa gondos használata felgyorsíthatja. A furnérozott felületeket távol kell tartani a közvetlen hőforrásoktól, például radiátoroktól és melegszellőzőktől, hogy minimalizáljuk a furnér megrepedésének lehetőségét. A magassugárzó háza texturált felülettel rendelkezik, amely kezeléskor felületi nyomokat gyűjthet. Tisztítása puha mikroszálas kendővel áttörölhető a ház körül, a felület textúrájának megfelelően. A hangsugárzó audio teljesítménye noman változik a kezdeti hallgatási időszakban. Ha a hangfalat hideg környezetben tárolták, a meghajtóegységek csillapítóanyagainak és felfüggesztő anyagainak némi időbe telik, amíg helyreállnak a megfelelő mechanikai tulajdonságaik. A me g hajtóegység felfüggesztései is meglazulnak a használat első óráiban. A hangfal tervezett teljesítményének eléréséhez szükséges idő a korábbi tárolási körülményektől és a használat módjától függően változik. Útmutatóként legfeljebb egy hét, a hőmérsékleti hatások stabilizálására és 15 óra átlagos használat a mechanikai alkatrészekre, hogy elérjék a tervezett jellemzőket.

5. Bejáratás 6. Utógondozás92
