GEBRUIKSAANWIJZING talento smart B15 Grässlin

Deze handleiding maakt veilig en efficien t gebruik van de verdelkast-schakelklok (hieronder "apparaat") möglich. Deze handleiding maakt deel uit van het apparaat en要去 voor iedereen die met het apparaat werkst steeds toegankelijk worden bewaard.

ledereen die met het apparaat werkkt要去 deze handleiding voor het begin van alle werkzaamheden zorgvuldig gelezen en begren haben. Algemene voorwaarde voor veilig werken is het in acht nemen van alle aangegeven verilghte saanwijzingen en handelingsaanwijzingen in deze handleiding. Bovendien gelden deplaatselijke maatregelen ter voorkoming van ongevalten en algemene verilghte sbepalingen voor het toepassingsgebied van het apparaat.

Auteursrecht

Deze handleiding is auteursrechtelijk beschermd.

Het doorgoven van deze handleiding aan derden, verveelvoudiging op welke wijze dan ook - ook gedeeltek - alsmede gebruik en/of bekendmaking van de inhoud ervan is zonder schriftelijke toestemming van de fabrikant behalve voor interne doeleinden Niet toegestaan. Overtredingen verplichten tot schadevergoeding. De fabrikant kan verdere vorderingen afdwingen.

Het auteursrecht berust bij de fabrikant.

Download

Volgende informatatie vindt u onder www.graesslin.de:

• Handleiding voor het downloaden
• Technische gegevens

Conformiteitsverklaring

Hiermee verklaart Grasslin GmbH dat het radio-installatietype „talento smart“ voldoet aan de richtlij 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is onder het volgende internetadres beschikbaar: https://grgrassske.de/taleidorsofaciorfornity

Overzicht 335

Opbouw en functie 335

Veiligheid 340

Installatie 343

Configuratie 345

Eerste inbedrijfstelling 345

Taal instellen 346

Datum en tintd instellen 347

Zomer-/wintertijdkiezen 349

Standplaatsinformatie instellen 350

Astro-correctie instellen 351

Achtergrundverlichting instellen 352

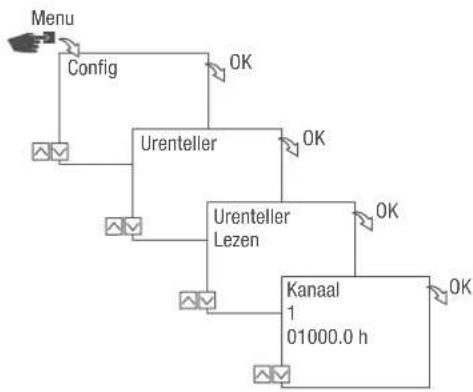

Urenteller aflezen 353

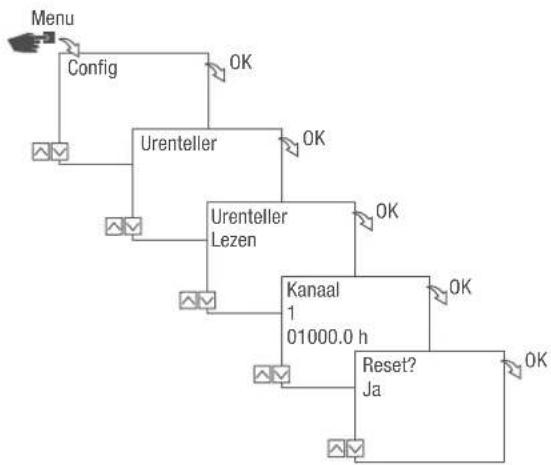

Urenteller terugzetten 354

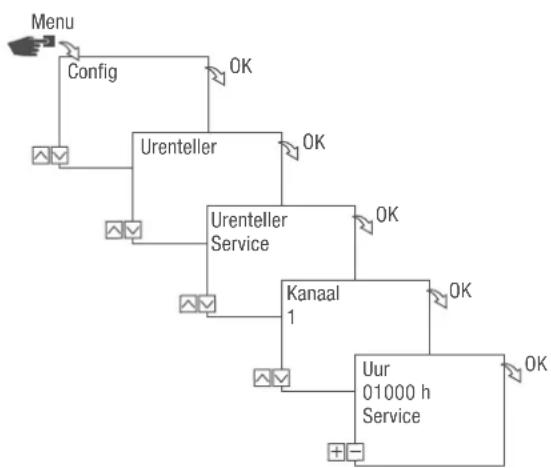

Serviceteller instellen 355

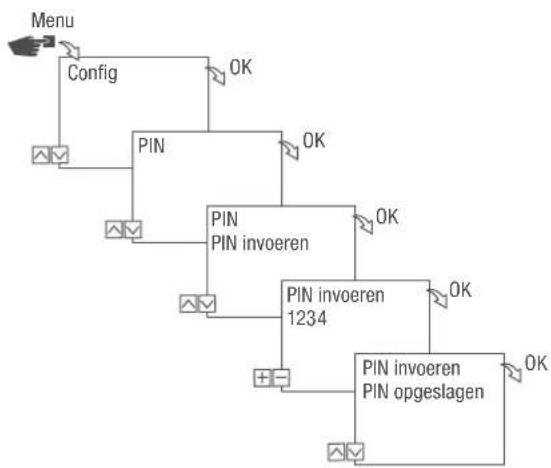

PIN vastleggen 356

Modus kiezen 357

Bedrijfsmodus kiezen 358

Bluetooth-installingen aflezen 360

Verdeelkast-schakelklok met kanaaluitbreiding verbinden 361

Kanaaluitbreidingen van de verdeelkast-schakelklok scheiden 364

Verdeelkast-schakelklok via mobiele apparaten bedienen en programmeren 365

Programming 367

Informatie over programming 367

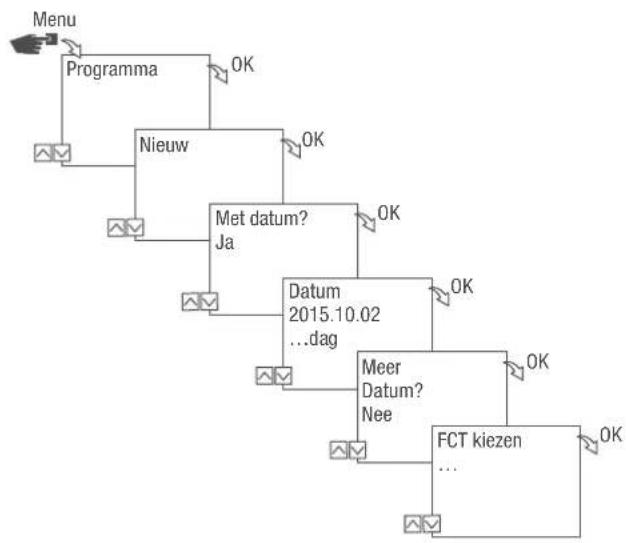

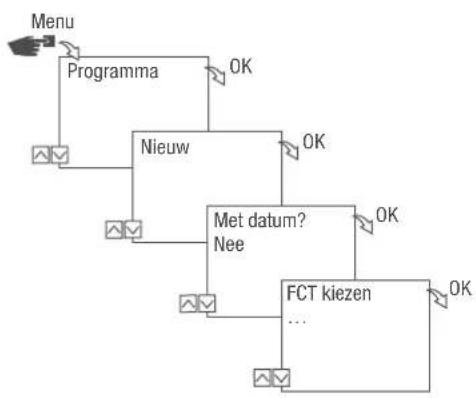

Datumafhankelijk/-onafhankelijkprogrammeren 368

Wildcards gebruiken 369

Programma's prioriteit vastleggen 370

Nieuw schakelprogramma aanmaken 371

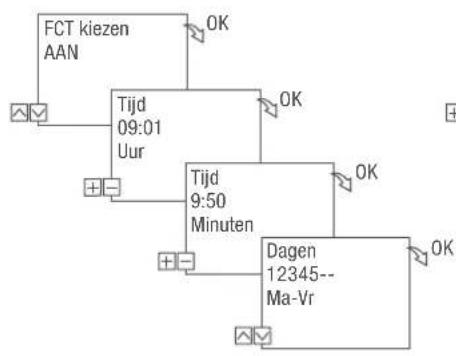

Commando AANprogrammeren 371

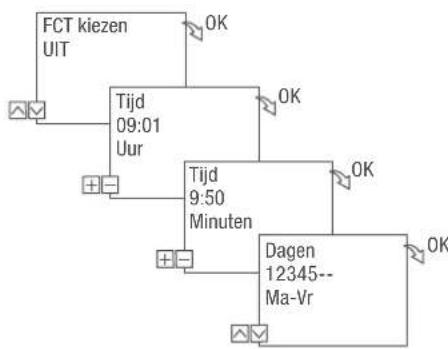

Commando UIITprogrammeren 373

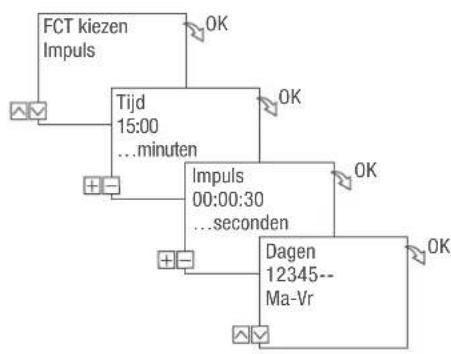

Impulsschakelingprogrammeren 375

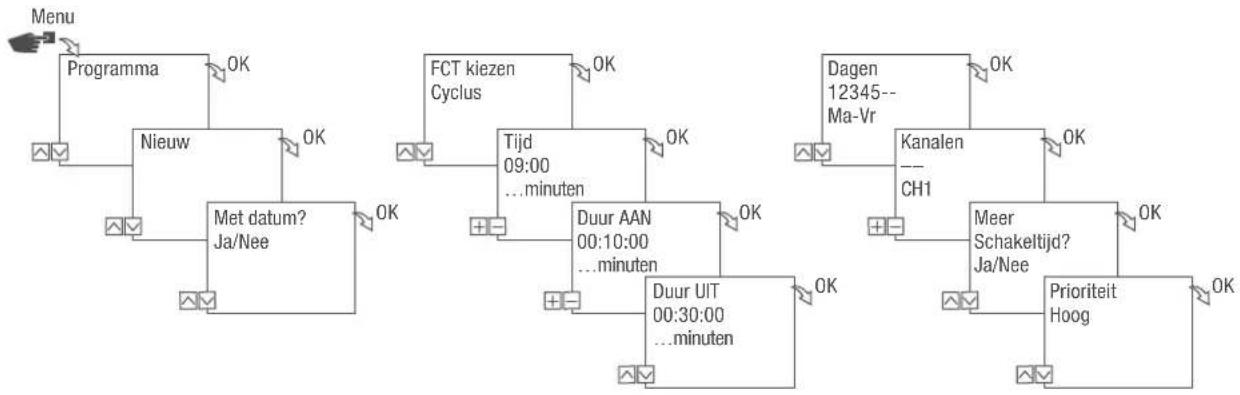

Cyclusschakelingprogrammeren 377

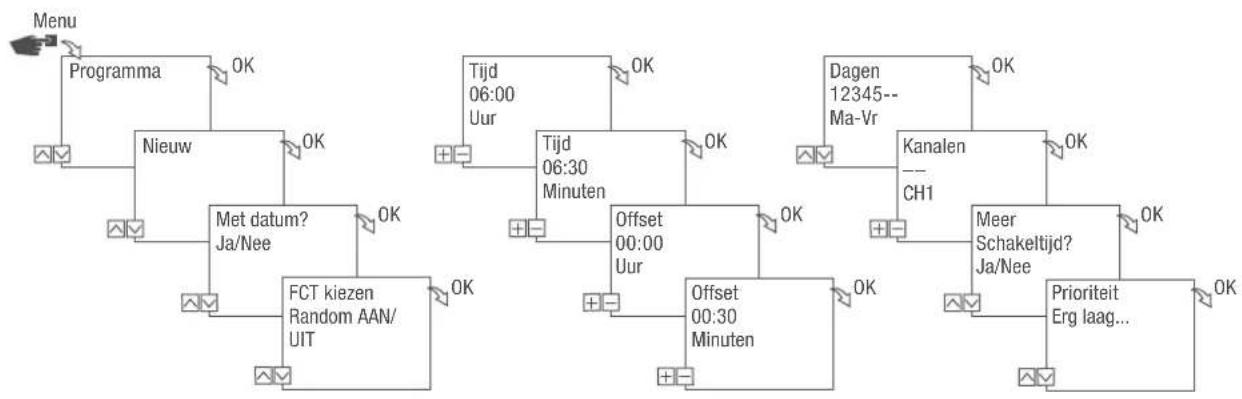

Toevalsschakelingprogrammeren 380

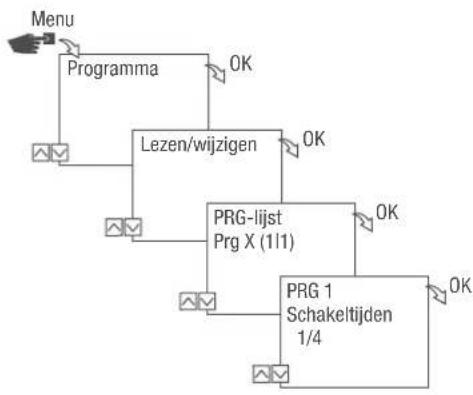

Elementenbekijken,bewerken ofwissen 382
Programma weergeven, bewerken of wissen 382

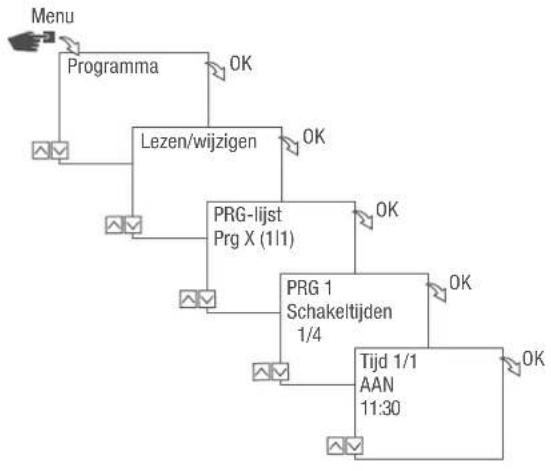

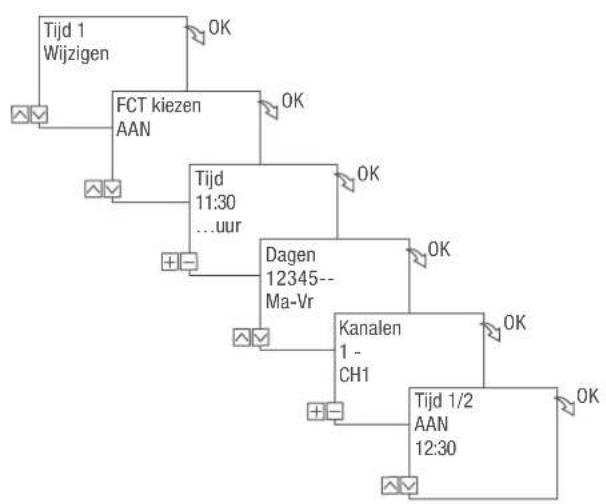

Schakeltijden weergeven, bewerken of wissen 383

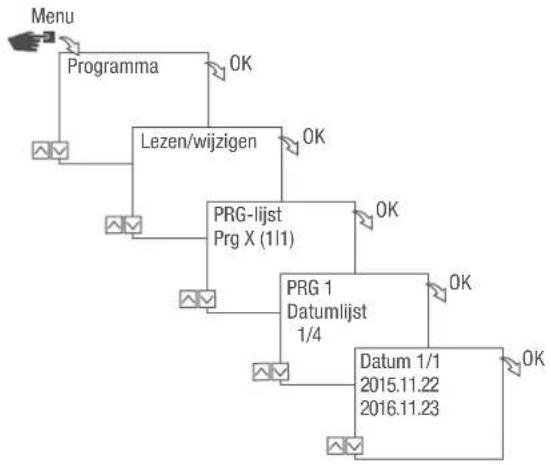

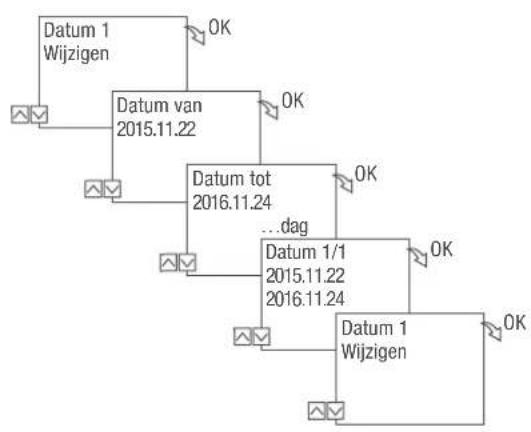

Datumlijst weergeven, bewerken of wissen 384
Alleprogramma'swissen. 385

Afvoer 386

Overzicht

Opbouw en functie

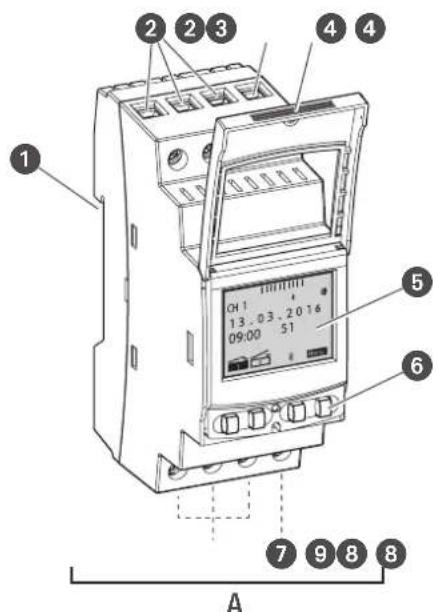

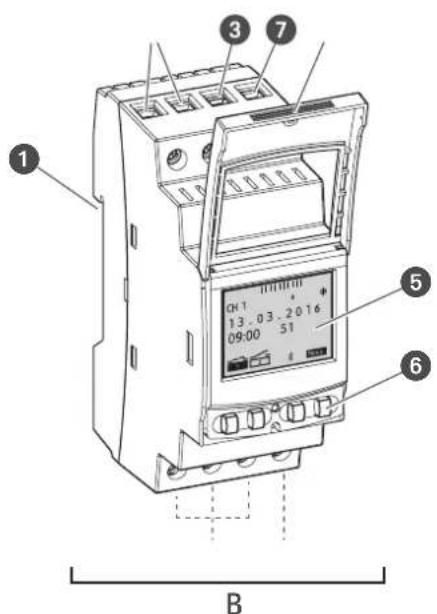

Afb. 1: Verdeelkast-schakelklok

A 110-230 V 1-of 2-kanaals-verdeelkast-schakelklok
B 12/24-V-verdeelkast-schakelklok

Kliksystem voor montage op DIN-rail
Aansluitklemmen voor kanaal 2 (alleen bij 2-kanaal-variant)
Aansluitklem fase
Plombeerbare behuizing
Display
6 Bedientoetsen
Aansluitklem nulleider
Aansluitklemmen voor kanaal 1
Potentiaalvriere lege klem

Functiebeschrijving

De verdelijkstschakelklok is een schakelklok die met een kliksystem op een DIN-rail (Afb. 1) worden gemonteerd; deze stuart het ermee verbonden apparaat aan. De verdelijkstschakelklok beschikt over 1 resp. 2 kanalen en kan via een display (Afb. 15) met 4 bedientoetsen (Afb. 16) worden bediend. De verdelijkstschakelklok kan handmatig of via een mobiel apparaat worden geprogrammeerd. De freiuentie van het radiosignaal ligt bij 2,4 GHz en het maximale zendvermögen bedraagt 1,8mW .

De technische gegevens van de apparaten die in deze handleiding beschreiben zich, vindt u onder:

Toepassingsmogelijkheden

Deze functies konnen op de verdeelkast-schakelklok worden geprogrammeerd:

• Datumonafhankelijke programmering
• Datumgerelateerde programmering
  In-,uit-programmering
• Impuls-, cyclus- en toevalsprogrammering

• Zonsop- en ondergangsprogrammering
  Programma-opmaak via mobiele apparatuur

• Deze functies zijn afhankelijk van de UITvoering.

Weergave- en bedieningselementen

Afb. 2: Displayopbouw

Kanaal
Geprogrammeerde schakeltijden
3 Bluetooth
Zomertijd
Wintertijd
Functieweergaven van de rechter toetsen
7 Menutoets
Bluetooth-toets
9 Reset-knop
10 Linker toetsen
1 Functieweergaven van de linker toetsen

Functie van de twee rechtter toetsen (Afb. 2/7 + 8)

Weergave Functie
Menu Activeren van de programmeermodus.
Bluetooth	Drukken op de toets activeert de Bluetooth-functie en maakt de opbouw van de verbinding möglichk.
ESC Kort drukken = springt een stap terug. Lang indrukken (2 seconden) = Terug maar automatisch bedrijf.
OK Keuze make en overnemen.

<Laatste invoer ongedaan maken, bijvoorbeeld bij de invoer van de tijd.

Functieweergaven van de twee linker toetsen (Afb. 2/10)

Weergave Functie
FIX1	Bedrijfsmodus AAN (FIX) - Het kanaal is continu ingeschakeld.
FIX1	Bedrijfsmodus UIT (FIX) - Het kanaal is continu uitgeschakeld.
OVR1	Override-modus - Het actieve programma worden tot het volgende automatische commando overschreven.
1	Automatische modus AAN - Het kanaal worden op basis van de geprogrammeerde schakeltijd ingeschakeld.
1	Automatische modus UIT - Het kanaal worden op basis van de geprogrammeerde schakeltijd uitgeschakeld.
A B	Weergave van een Niet-verbonden kanaaluitbreiding.
^	In het menu omhoog bladeren.
v	In het menu omlaag bladeren.
-Kort drukken = de getoonde waarde (uur, minuut, seconden) worden met 1 verlaagd. Lang indrukken (2 seconden) = snelle doorloop. Verlagen/verhogen of deselecteren bij kanaal- en dagkeuze.
+Kort drukken = de getoonde waarde (uur, minuut, seconden) worden met 1 verhoogd. Lang indrukken (2 seconden) = snelle doorloop. Verhogen of selecteren bij kanaal- of dagkeuze.

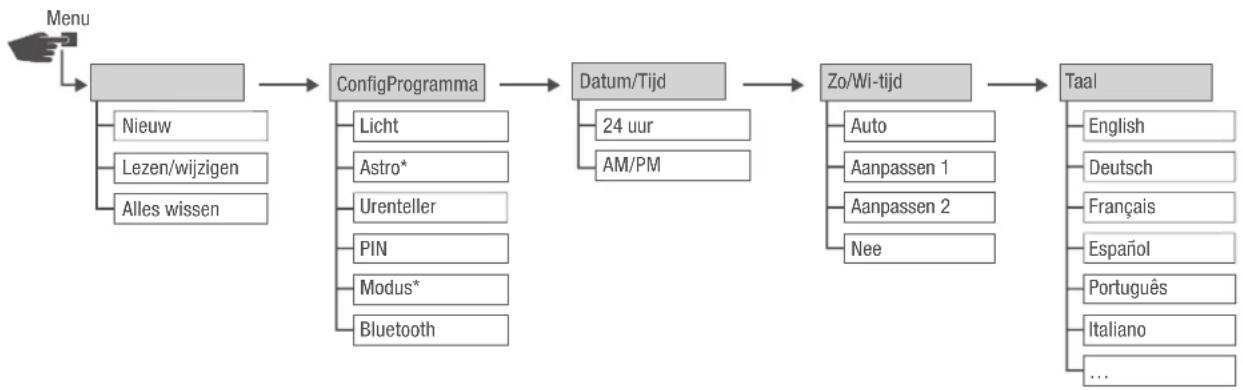

Menustructeur

Afb. 3: Menustructuur

• Deze functies zijn afhankelijk van de uitvoering.

De menestructeur verschijnt op het display na bediening van de menuutoets (Afb. 27).

App downloaden

De verdelsekast-schakelklok kan via een mobiel apparaat worden geprogrammeerd.

De mobiele app Talento Smart is zowel voor Android- als voor iOS-apparaten beschikkaar; alternatif de afgebeelde QR-code scannen en app installereren.

Veiligheid

Veiligheidsinstructures

Veiligheidsinstrumentes zijn in deze handleiding door symbolen gekenmerkt. De veiligheidsaanwijzingen worden door signalloanorden ingeleid die de mate van gevaar aangeven.

WAARSCHU-WING!

Deze combinatie van symbol en signalwoord duidt op een möglichke gevaarlijke situatie die kan leiden tot ernstig letsel en de dood, als deze Niet worden vermeden.

VOORZICHTIG!

Deze combinatie van symbol en signalwoord duidt op een möglichke gevaarlijke situatie die kan leiden tot gelding of licht letsel, als deze nicht worden vermeden.

AANWIJZING!

Deze combinatie van symbol en signalwoord duidt op een möglichk gevaarlijke situatie die kan leiden tot materiele schade, als deze nicht worden vermeden.

MILIEUBE-SCHERMING!

Deze combinatie van symbol en signaalwoord duidt op möglichke bevaren voor het milieu.

Tips en aanbevelingen

Dit symbol benadrukt nuttige tips en aanbevelingen alsmede informatatie voor efficien en storingsvrij bedrivf.

• De verdelijkstschakelklok is uitsluitend bedoeld voor het schakelen van elektrische apparaten in privéomgevingen en commerciale omgevingen voorzover dit overeenstemt met het reglementaire gebruik ervan.
• De verdeelkast-schakelklok mag uitsluitend op DIN-rails worden gemonteerd.

Tot reglementair gebruik behoort ook het in alot nemen van deze handleiding.

Elk ander gebruik dan reglementair gebruik geldt als onjuist gebruik. Door ingrepen en wijzigingen aan het apparaat vervalt de wettelijke garantie.

WAARSCHU-WING!

Gevaar door te geringe kabeldoorsnede!

Gebruik van leidingen met te geringe doorsnede kan leiden tot kortsluiting of brand.

• Voor de leidingen alleen aansluitklemmen met een doorsnede zusammen 1mm^2 en 2,5 mm² gebruiken.

AANWIJZING!

Beschadiging van de verdeelkast-schakelklok door verkeerde inbouwplaats!

Montage op de verkeerde inbouwplaats kan leiden tot materiele schade aan de verdelijkkast-schakelklok.

• De verdelijkst-schakelklok alleen in droge ruimtes gebruiken en Niet in de buurt van apparatuur met inductieve ontlading (motoren, transformatoren enz.)
  De kanaaluitbreiding mag uitsluitend op DIN-rails worden gemonteerd.

Restrisico's

Het apparaat werd ontworpen volgens de stand van de techniek en de actuèle veiligheidseisen.

Er bestaatECHTER nog restgevaar -voorzichtig handelen is vereist. Hieronder zijn de restgevaren en de hieruit resulterende reacties en maatregelen opgesomd.

FCC-certificering

FCC ID: 2AHH/-DG

Dit apparaat voldoet aan hoofdstuk 15 van de FCC-regels. Gebruik is onder de volgende voorwaarden toe-gestaan: (1) Dit apparaat mag geen storende interferenties veroorzaken en (2) het apparaat要去 ontvangen interferenties accepteren, ook de interferenties die tot een ongewenste werkung konnen leiden.

Elektrische stroom

WAARSCHU-WING!

Levensgevaar door elektrische schok!

Onjuiste montage en installation van het apparaat+kennen leiden tot levensgevaarlijke elektrische spanningen.

Montage en aansluiting uitsluitend door een elektromonteur lately uitvoeren.

Eisen aan het personneel

Elektricien

De elektricien is op basis van zich vakopleiding, kennis en ervaring alsmede kennis van de geldende normen en bepalingen in staat om werkzaamheden aan elektrische installaties uit te voeren en möglichk gevaren zelf te herkennen en te vermijden.

De elektricien is special voor de werkomgeving waarin hij werkt opgeleid en kent de relevante normen en bepalingen.

Installatie

Elektrisch aansluiten

WAARSCHU-WING!

Levensgevaar door elektrische schok!

Onjuiste montage en installation van het apparaat+kennen leiden tot levensgevaarlijke elektrische spanningen.

Montage en aansluiting uitsluitend door een elektromonteur lately uityoeren.

Personeel:

Elektricien

Materialen:

DIN-rail (15 mm x 7,5 mm)
DIN-rail (15 mm x 12,5 mm)

Voorwaarde:

• De aansluitklemmen van de leidingen要去en een doorsnede tussen 1mm^2 en 2,5 mm² hebben.

Afb. 4: Montage op DIN-rail

1. Verdeelkast-schakelklok van boven op de DIN-rail (Afb. 4)plaatsen enaar achteren drukken tot deze vergrendelt.

Elektrisch aansluiten

1. De aansluitkabels strippen.

2. Striplenge: 8mm

AANWIJZING!

Aanhaalmomenten

Om beschadiging en slechte contacten te voorkomen, de aansluitklemmen met een moment van 1,2 - 1,4 Nm vastschroeven.

ABC

Afb. 5: Schakelschema

A 110-230 V 1-kanaal-verdeelkast-schakelklok
B 110-230 V 2-kanaals-verdeelkast-schakelklok
C 12/24-V-verdeelkast-schakelklok

1. Verdeelkast-schakelklok volgens schakelschema (Afb. 5/A), (Afb. 5/B) of (Afb. 5/C) aansluten.

Configuratie

Back-upbatterij

! Gereduceerde gangreserve van de back-upbatterij! AANWIJZING! Bij bediening zonder netaansluiting worden de gangreserve van de back-upbatterij gereduceerd. Na 8aar opslag zonder netbedrijf is de back-upbatterij leeg.

Verbinding met mobiele apparaten

Handmatige bediening en programmering zichen möglichk als geen actieve verbinding met mobiele apparaten bestaat.

Eerste inbedrijfstelling

Toestand bij levering

In de leveringstoestand bevindt het apparaat zich in de automatische modus met voorinstellenen voorijd, datum en menutaal (Engels).

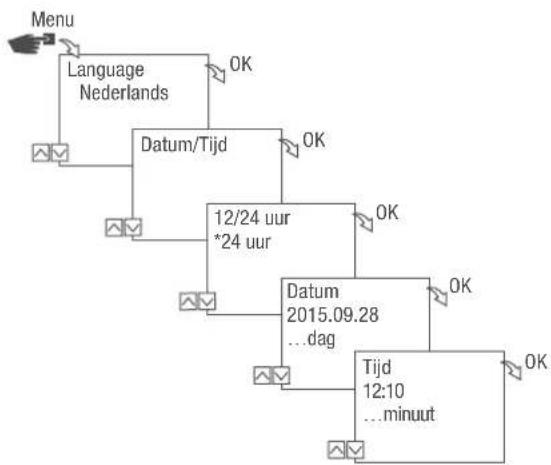

Assistent voor inbedrijfstelling

Bij de eerste bediening van de menuknop leidt een assistent u door de basisinstelleningen die bij de eerste inbedrijfstelling kannen worden gecontroleerd en eventuele worden aangepast.

Afb. 6: Eerste inbedrijfstelling

Taal instellen

Afb. 7: Taal instellen

1. Op de toets Menu drukken.
2. Taal kiezen en met OK bevestigen.

Bij de eerste inbedrijfstelling staat hier altijd Taal.

1. Taal kiezen en met OK bevestigen.

Datum enijd instellen

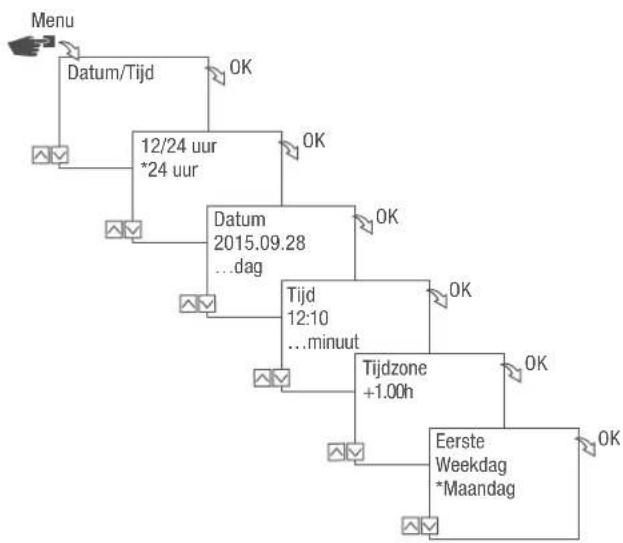

Afb. 8: Datum enijd instellen

1. Op de toets Menu drukken.
2. Datum/tijd kiezen en met OK bevestigen.
3. Gewenste weergave (念) Mogelijkteijdweergaven" op pagina 348) kiezen en met OK bevestigen.
4. Datum invoeren en met OK bevestigen.
5. Tijd invoeren en met OK bevestigen.
6. Tijdzone invoeren en met OK bevestigen.
7. Eerste weekday invoeren en met OK bevestigen.

Weekdag kiezen

Voorbeeld:

• 1e dag = zondag... 1 - 5 = zo - do
• 1e dag = maandag... 1 - 5 = ma - vr

Mogelijk tijdweergaven

Installing Effect

24 uu Het tijdstip worden in een 24 uu-formaat weergegeven.

AM/PM Hetijdstip worden in een 12 uur-formaat weergegeven.

AM=voormiddag
PM = namiddag

Zomer-/wintertijdkiezen

De automatische berekening van de zomer-/wintertijd kan na möglichke instelleningen (念) „Mogelijkke instellenen" op pagina 349) worden uitgevoerd, of worden gedexeiderd.

Mogelijkke instellungen

Instelling Effect
EU (fabrieksinstelling)	De omschakeling vindt plaats op steeds de LASTe zondag in maart en oktober. Deze worden elk一年多 opnieuw berekend.
USA	De omschakeling vindt plaats op de tweede zondag in maart en op de eerste zondag in novem-ber. Deze worden elk一年多 opnieuw berekend.
Aanpassen 1 De zomer-/wintertijd voor elk一年多 automatisch opnieuw berekend.
	De tijdsomschakeling geleurt op de betreffende zondag van 2 maar 3研究员 (zomertijd) of van 3aar 2研究员 (wintertijd).Als de ingevoerde datum:tussen de 1e en de 15e van de gekozen maand ligt, worden de omschakeling algtd uitgevoerd op de eerste zondag Als de ingevoerde datum:tussen de 16e en de 31e van de gekozen maand ligt, worden de omschakeling algtd uitgevoerd op de LASTe zondag.

Aanpassen 2 De omschakeling gebeurt elk waar op bezelfde ingevoerde datum.

Nee Geen omschakeling.

Afb. 9: Zomer- en wintertijd kiezen

1. Op de toets Menu drukken.
2. Zo/Wi-tijd kiezen.
3. Gewenste instelling (念) „Mogelijkke instellenen" op pagina 349) kiezen en met OK bevestigen.
4. Na de invoer van de instelling Aanpassen 1 of Aanpassen 2 de maand en de dag invoeren en met OK bevestigen.

Standplaatsinformatie instellen

In het menu Astro wordt de standplaatsinformatie vastgelegd.

Als de standplaats worden gedefinieree, können de programma's aan de zonsop- en ondergang van de desbetreffende standplaats worden aangepast.

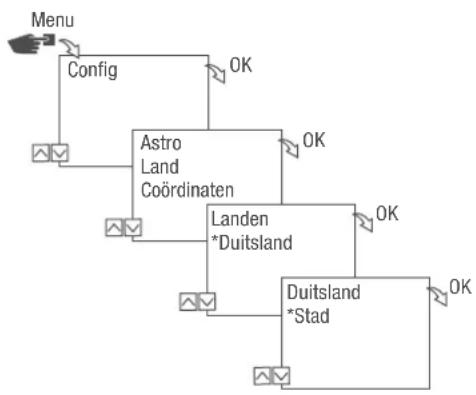

Afb. 10: Standplaatsinformatie instellen

De Astro-functie is afhankelijk van de uitvoering.

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. Gewenste instelling (Mogelijkke instellenen op pagina 350) kiezen en met OK bevestigen.
4. Specificaties van de gewenste instelling kiezen en met OK bevestigen.

De programma's worden bij zonsop- of ondergang aan de gekozen stad aangepast.

Mogelijkke instellingen

Installing Keuze Specificatie

Land Landaanduiding van de standplaats. Een selectie van de steden worden

weergegeven.

Coordinaten Breedte- en lenghtegraad van de standplaats. -

Astro-correctie instellen

In het menu Correctie kan de zonsop- en ondergangprogrammering ten opzichte van de eigenlijke programmering worden gecorrigeerd.

Afb. 11: Astro-correctie instellen

De correctiefunctie is variantafhankelijk.

Bij meertere ingestelde programmeringen met betrekking tot zonsop- ondergang worden steeds alleen de eerste zonsopgang en de LASTE zonsondergang in acht genomen.

Impuls-, cyclus- en toevalsschakelingen können nicht worden gecorrigeerd.

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. Astro kiezen en met OK bevestigen.
4. Correctie kiezen en met OK bevestigen.
5. AAN kiezen en met OK bevestigen.

De Astro-correctie is geactiveerd en worden voor elke programmering afzonderlijk ingesteld.

Achtergrundverlichting instellen

In het menu Licht wordt ingesteld hoe lang de hintergrondverlichting na de LASTe druk op een toets ingeschakeld blijft.

Afb. 12: Achtergrundverlichting instellen

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. Licht kiezen en met OK bevestigen.
4. Gewenste instelling (Mogelijkke instellenen" op pagina 352) kiezen en met OK bevestigen.

Mogelijkke instellingen

Installing Effect

Fix AAN De anscherdgrondverlichting van de display blijft permanent ingeschakeld.

2 min

De hintergrundverlichting van het display blijft nog twee minutes na de LASTE toetsbediening ingeschakeld.

Urenteller aflezen

In het menu Urenteller lezen worden de bedrijfsuren van het apparaat weergegeven.

Afb. 13: Urenteller aflezen

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. Urentellen kiezen en met OK bevestigen.
4. Lezen kiezen en met OK bevestigen.
5. Gewenste kanaalkiezen en met OK bevestigen.
6. Met ESC terug maar de kanaalkeuze om voor een ander kanaal de urenteller af te lezen

Urenteller terugzetten

In het menu Reset kan de urenteller op 0 worden teruggezet.

Afb. 14: Urenteller terugzetten

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. Urenteller kiezen en met OK bevestigen.
4. Lezen kiezen en met OK bevestigen.
5. Het kanaal kiezen en met OK bevestigen.
6. Gewenste instelling (Mogelijkke instelingen op pagina 354) kiezen en met OK bevestigen.

Mogelijkke instellungen

Installing Effect

Ja De urenteller worden teruggezet.

Nee De urenteller telt verder.

Serviceteller instellen

In het menu Urenteller service kan worden ingesteld na hoeveel bedrijfsuren een servicemelding voor een kanaal moet worden weergegeven. De weergave Service CHX verschijnt in automatisch bedrijf afwisse-lend met dearend.

Afb. 15: Serviceteller instellen

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. Urentellen kiezen en met OK bevestigen.
4. Service kiezen en met OK bevestigen.
5. Gewenste kanaalkiezen en met OK bevestigen.
6. Interval instellen (+ / -) en met OK bevestigen.
7. Met ESC terug maar de kanaalkeuze om voor een ander kanaal de serviceteller in te stellen.

PIN vastleggen

Afb. 16: PIN vastleggen

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. PIN kiezen en met OK bevestigen.
4. PIN invoeren kiezen en met OK bevestigen.
5. PIN invoeren en met OK bevestigen.

Alle configurations, handmatige bedieingen en programmeringen zijn PIN-beveiligd en können zonder PIN-invoer nicht worden gewijzigd.

Modus kiezen

In het menu Modus worden vastgelegd of de standardfuncties of de uitgebreide functies beschikbaar要去en zijn.

Afb. 17: Modus selecteren

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. Modus kiezen en met OK bevestigen.
4. Gewenste instelling (Mogelijkke instelingen" op pagina 357) kiezen en met OK bevestigen.

Mogelijkke instellungen

Standaard Uitgebrecht

• AAN-/UIT-commando - AAN-/UIT-commando

Programma prioriteit vastleggen (hoofdstuk,Programma's prioriteit vastleggen" op pagina 370)
Zonsop- en ondergangsprogrammering
Impulsprogrammering (hoofdstuk, Impulsschakeling programmeren op pagina 375)
- Cyclusprogrammering (hoofdstuk „Cyclusschakeling programmeren" op pagina 377)
- Toevalsprogrammering (hoofdstuk, "Toevalsschakeling programmeren" op pagina 380)

Bedrijfsmodus kiezen

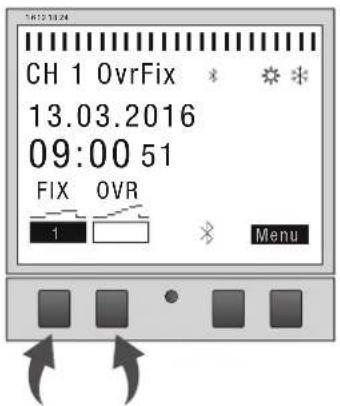

Afb. 18: Bedrijfsmodus

Via de linker functietoets worden de bedrijfsmodus van het apparaat gekozen.

Mogelijkke instellungen
FIX	Permanent AAN (FIX) Kanaal permanent ingeschakeld.
1
FIX	Permanent UIT (FIX) Kanaal permanent uitgeschakeld.
1
OVR	Override-modus AAN (OVR) Met de Override-modus worden het actieve programme tijdelijk overschreven.
1

De Override-functie geldt enkel voor het huidige programme en blijft tot aan het volgende automatische commando behouden. Daarna gaat het apparaat terug in de automatische modus.

Voorbeeld:

Een dagprogramma schakelt het apparaat dagelijks van 's morgens 08:00 tot 's middags 17:00 in. Moet het apparaat darüber bij uitzonder al om 06:00 uw worden ingeschakeld, dan worden hiervoorde overridemodus gelerukt.

Mogelijkke instellingen

Override-modus UIT (OVR) Met de Override-modus worden het actieve programmeijdelijk overschreiben.

• Actueel actiefprogramma met "Override-modus UIT" eerder beeindigen.

De Override-functie geldt enkel voor het huidige programma en blijft tot aan het volgende automatische commando behouden. Daarna gaat het apparaat terug in de automatische modus.

Voorbeeld:

Een dagprogramma schakelt het apparaat dagelijks van 's morgens 08:00 tot 's middags 17:00 in. Als darüber bij uitzondering het apparaat al om 16:00要去 wordenuitgeschakeld, worden hiervoorde Override-modus gebruikt.

Kanaal schakelt op basis van de geprogrammeerde schakeltijden in.

Kanaal schakelt op basis van de geprogrammeerde schakeltijden UIT.

Bluetooth-installingen aflezen

Afb. 19: Bluetooth-installingen

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. Bluetooth kiezen en met OK bevestigen.
4. Smart Link of Algemeen kiezen en met OK bevestigen.

Deinstallingen ( , Bluetooth-installingen" op pagina 360) können worden afgelezen.

Via het mobiele apparaat kan de apparaatnaam worden gewijzigd.

Bluetooth-installingen

Menu Instellungen

Smart Link MAC-adres

Apparaatnaam

Algemeen Nummer softwareversie

Serienummer apparaat

Verdeelkast-schakelklok met kanaaluitbreiding verbinden

De opgesomde gebruiksmogelijkheden können op de verdeelkast-schakelklok worden geprogrammeerd en op de kanaaluitbreiding op het gewenste kanaal worden uitgevoerd. Hiervoor要去 de verdeelkast-schakelklok met de kanaaluitbreiding verbonden zijn.

Toepassingsmogelijkheden

• Datumonafhankelijke programmering
• Datumgerelateerde programmering
• Impuls-, cyclus- en toevalsprogammering
  Zonsopgangs- en zonsondergangsgerelateerde programmering
  Programma-opmaak via mobiele apparatuur
• Bluetooth-Low-Energy-interface voor toebehoren en mobiele apparaten voor de programmering

De uitbreiding is uitsluitend bij bepaalde varianten möglichk.

Verbindingsopbouw voorbereiden

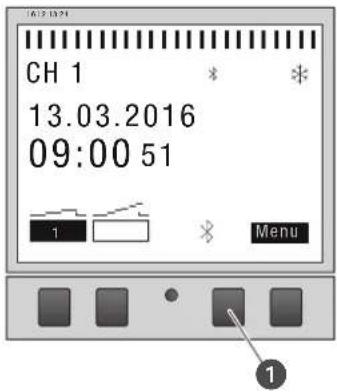

Afb. 20: Bluetooth-verbinding aan de verdeelkast-schakelklok opbouwen

1. De Bluetooth-toets (Afb. 20/ ①) aan de verdeelkast-schakelklok indrukken.

Afb. 21: Bluetooth-installingen

1. Op de toets Menu drukken.
2. Config kiezen en met OK bevestigen.
3. Bluetooth kiezen en met OK bevestigen.
4. BLE-apparatenkiezen en met OK bevestigen.

Afb. 22: Bluetooth-verbinding aan de kanaaluitbreiding opbouwen

1. De Bluetooth-toets (Afb. 22/ 1) aan de kanaaluitbreiding indrukken.

Het Bluetooth-symbool knippert gedurende 2 minutes. Een lijst met alle in de buurt beschikbare apparaten worden op het display van de verdeelkast-schakelklok weergegeven.

De procedure要去 binnen 2 minutes worden afgesloten, anders要去 de procedure worden herhaald.

Na de eerste verbinding verbindt de verdeelkast-schakelklok zich automatisch met mobiele apparaten in de buurt.

De Bluetooth-verbinding blij bij een stroomuitval gedurende 2 minutes bestaan.

Verbindingmake

Afb. 23: Kanaaluitbreiding kiezen

1. Aan de verdeelkast-schakelklok de te verbinden kanaaluitbreiding met de linker toetsen ( / ) uit de lijst kiezen en met + bevestigen.

De verbonden kanaaluitbreiding worden met # gekenmerkt.

1. Keuze van een neue kanaaluitbreiding met de linkertoets ( / ) en met + bevestigen.

Afb. 24: Kanaaluitbreiding is met verdelfkast-schakelklok verbonden

1. De kanaaluitbreiding toont bij actieve verbinding de naam van het verbonden apparaat (Afb. 24/0). De displayweergave wisseltussen de naam van het verbonden apparaat en de actuèle datum enarend.

De kanaalaanduiding wisselt bij succesvolle scheiding van „A" en „B" waar „3" en „4", „5" en „6" resp. „7" en „8".

1. Als de verdeelkast-schakelklok resp. de kanaaluitbreiding door een PIN beveiligd is, de PIN op de verdeelkast-schakelklok invoeren.

Kanaaluitbreidingen van de verdeelkast-schakelklok scheiden

Afb. 25: Kanaaluitbreiding kiezen

1. Aan de verdeelkast-schakelklok de te scheiden kanaaluitbreiding met de linker toetsen ( / ) uit de lijst kiezen en met - bevestigen.

De verbonden kanaaluitbreidingen worden met # gekenmerkt.

1. Keuze van een(APe. te scheiden kanaaluitbreiding met de linkertoets ( /) en met - bevestigen.

Verdeelkast-schakelklok via mobiele apparaten bedienen en programmeren

Verbinding met mobiele apparaten

Via een Bluetooth-verbinding können de functies "FIX AAN/UIT" en "Override-Modus (OVR)" van de verdelijkkast-schakelklok direct worden gestuurd.

Afb. 26: Weergaveijdens een gevevensoverdracht

De instellingen en de programmeringen können via het mobiele apparaat worden vastgelegd en op het gewenste kanaal van de verdeelkast-schakelklok worden uitgevoerd. De op de mobiele app uitgevoerde instellingen en programme's moeten op de verdeelkast-schakelklok worden overgedragen (Afb. 26).

Voor deprogramming van de verdelschakeluur via een mobiel apparaat is de desbetreffende mobiele app vereist. De mobiele app Talento Smart is zowel voor Android- als voor iOS-apparaten beschikbaar; alternatif de afgebeelde QR-code scannen en app installereren.

Verbindingsopbouw voorbereiden

1. Bluetooth op mobiele apparaten inschakelen.

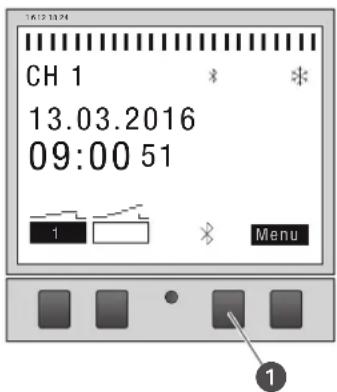

Afb. 27: Bluetooth-verbinding aan de verdeelkast-schakelklok opbouwen

1. De Bluetooth-toets (Afb. 27/ ①) aan de verdelijkkast-schakelklok indrukken.

Het Bluetooth-symbool knippert gedurende 2 minutes. Een lijst met alle in de buurt beschikbare verdeelkast-schakelklokken worden op het mobiele apparaat weergegeven.

De procedure要去 binnen 2 minutes worden afgesloten, anders要去 de procedure worden herhaald.

Na de eerste verbinding verbindt de verdeelkast-schakelklok zich automatisch met mobiele apparaten in de buurt.

De Bluetooth-verbinding blij bij een stroomuitval gedurende 2 minutes bestaan.

Verbindingmake

1. Op het mobiele apparaat要去 de verdelijkkast-schakelklok worden gekozen.

De verdeelkast-schakelklok toont bij actieve verbinding het Bluetooth-symbool (FIX).

Programming

Informatie over programmering

！ AANWIJZING!

Gereduceerde gangreserve van de back-upbatterij! Bij bediening zonder netaansluiting worden de gangreserve van de back-upbatterij gereduceerd.

Prioritering

Uitschakelcommando's hebben voorrang op inschakelcommando's.

Programmeringsstappen

Voorwaarde:

• Er bestaat geen actieve verbinding met mobiele apparaten.

• Datum resp. datumbereik vastleggen.

In dit menu=kunt u vastleggen op welt dag resp. gedurende welkeperiode (datum van...tot) het apparaat moet worden in- resp.uitgeschakeld.

1. Functie en schakeltijd vastleggen.

In dit menu kan worden vastgelegd welt schakelcommando op welt moment要去 worden uitgevoerd. Deze varianten zijn beschikbaar in volgende versies:

• De AAN/UIT-functie is in alle versies beschikkaar.
• De impuls-, cyclus- en toevalsprogrammering is afhankelijk van de UITvoering.

De functies en schakeltijden können per kanaal datumonafhankelijk of voor verschillende datumbereiken worden vastgelegd (hoofdstuk „Datumafhankelijk/-onafhankelijk programmeren" op pagina 368).

DATUMAFHANKELIKJ/-ONAFHANKELIKJ PROGRAMMEREN

De verdolkast-schakelklok kan met en zonder datumbereik worden geprogrammeerd.

Afb. 28: Programming zonder resp. met datum

Optie Invoer Resultaat
Verdeelkast-schakelklok sondern datumbereik programmeren.	Met datum? Neekiezen en met OK bevestigen.	De schakelcommando's gelden onafhankelijk van de datum.
Verdeelkast-schakelklok met datum-bereik programmeren.	Met datum? Jakiezen en met OK bevestigen. Er kuren meerere datumbereiken worden gedefiniendid. Na vastleggen van het LASTe datumbereik Neekiezen en met OK bevestigen.	De schakelcommando's gelden voor deagen of de periodes die bij de programmering worden gedefiniendid.

WILDCARDS GEBRUIKEN

Bij de invoer van de datum kutnen plaatsholders (wildcards) worden gebruikt. Hierdoor is het möglichk om steeds terugkerende schakeltijden te programmeren, die bijvoorbeeld alkijd op de eerste van de maand要去en worden uitgevoerd. Inplaats van jaartallen of maanden kutnen de wildcards *** voor het一年多 en ** voor de maand worden gekozen.

Voor het kiezen van de wildcard worden eerst het jaar ingeoerd; andere möglichkheden worden dan voorgesteld. Door knipperende toetsen worden weergegeven op welk punt men zich bevindt en met (+ / - ) kan hetIRR aan de maand worden ingeoerd.

Voorbeelden voor datuminvoer met wildcards

Datumrecord Uitvoering

2016.**.13 - 2016.**.13 Het schakelcommando worden op elke 13e van de maand UITgevoerd.

*****.01- *****.01

Het schakelcommando worden Jaarliks op de eerste dag van een maand uitgevoerd.

PROGRAMMA'S PRIORITEIT VASTLEGGEN

Met de prioritering worden vastgelegd in welke volgorde de programma's van het apparaat要去en verlopen. Zo kan een dagelijk schakelcommando worden uitgevoerd maar via een hogere prioriteit gedefiniert zich dat op vastgelegderagen of tijdens periodes andere schakeltijden gelden.

Voorbeeld:

Een dagprogramma schakelt het apparaat dagelijks van 's morgens 08:00 tot 's middags 17:00 in. Als het apparaat bijvoorbeeld in het weekend of op een feestdag het apparaat Niet要去 worden ingeschakeld,要去 een programme met een hogere prioriteit voor deze dagen worden gemaatk. Dit programma heeft dan voorrang op de overige instelleningen.

De prioritering is standard als volgt ingesteld:

Zonder datum

Erglaag

• Eenperiode

Gemiddeld

• Met een gedefinieree deatum (bijvoorbeeld 01.01.2016)

• Hoog

De volgende prioriteiten können worden ingesteld:

Erg laag
Laag
Gemiddeld
Hoog
Zeer hoog

Nieuw schakelprogramma aanmaken

COMMANDO AAN PROGRAMMEREN

Afb. 29: Programming commando AAN

1. Op de toets Menu drukken.
2. Programma kiezen en met OK bevestigen.
3. Opnieuw kiezen en met OK bevestigen.

Het,aantal nog beschikbareprogrammageheugenplaatsen wordt kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen wordt kort weergegeven (dXXX).

1. In het menupunt Met datum? vastleggen of het schakelprogramma met een datum要去 worden geprogrammeerd (hoofdstuk „Datumafhankelijk/-onafhankelijk programmeren" op pagina 368).
2. Functie AAN kiezen en met OK bevestigen.
3. Uren en minuten van de inschakeltijd (+ / - ) invoeren en met OK bevestigen.

Variantafhankelijk: Inplaats van uur en minuut konnen ook zonsopgang (Zo-opgang) of zonsondergang (Zo-ondergang) worden gekozen. Zonsop- en ondergang worden bovendien als alternatif voor uur en minuut weergegeven.

1. Bij geactiveerde Astro-correctie de gewenste instelling kiezen en met OK bevestigen.

Mogelijkke instellingen Astro-correctie

Instelling Effect
hh:mm	-- De correctie is gedreactiveerd.
hh:mm	Het schakelcommando word alleen uitgevoerd, als de zonsopgang na de ingesteldearendplaatsvindt.
hh:mm	Het schakelcommando word alleen uitgevoerd, als de zonsopgang voor de ingesteldearendplaatsvindt.
hh:mm	Het schakelcommando word alleen uitgevoerd, als de zonsondergang na de ingesteldearendplaatsvindt.
hh:mm	Het schakelcommando word alleen uitgevoerd, als de zonsondergang voor de ingesteldearendplaatsvindt.

1. Specificaties van de gewenste instelling van de Astro kiezen en met OK bevestigen.
2. Weekdag/en instellen ( / ) waarop de schakeltijd要去 gelden, en met OK bevestigen.

De Weekdagen 1 - 5, 6 - 7 en 1 - 7 zijn vooraf ingesteld. Afzonderlijke Weekdagen können onder "Dagen kiezen" worden ingesteld (+ / -) .

1. Kanaal kiezen (+ / - ) waar voor de schakeltijd moet worden ingesteld en met OK bevestigen.

De kanaalkeuze worden alleen vanaf 2 kanalen weergegeven.

+Actief kanaal

-Inactief kanaal

1. Om nog een schakeltijd te make, JA kiezen en met OK bevestigen.
2. De automatisch voorgestelde prioriteit overnemen en met OK bevestigen of de prioriteit aanpassen.

De selectie van de prioriteit is alleen in uitgebreide modus möglichk (hoofdstuk „Programma's prioriteit vastleggen" op pagina 370).

COMMANDOUITPROGRAMMEREN

Afb. 30: Programming commando UIT

1. Op de toets Menu drukken.
2. Programma kiezen en met OK bevestigen.
3. Opnieuw kiezen en met OK bevestigen.

Het aantal nog beschikbare programmageheugenplaatsen worden kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen worden kort weergegeven (dXXX).

1. In het menupunt Met datum? vastleggen of het schakelprogramma met een datum moet worden geprogrammeerd (hoofdstuk „Datumafhankelijk/-onafhankelijk programmeren" op pagina 368).
2. Functie UIT kiezen en met OK bevestigen.
3. Uren en minuten van de inschakeltijd (+ / - ) invoeren en met OK bevestigen.

Variantafhankelijk: Inplaats van uur en minuut hunnen ook zonsopgang (Zo-opgang) of zonsondergang (Zo-ondergang) worden gekozen. Zonsop- en ondergang wordt bovendien als alternatif voor uur en minuut weergegeven.

1. Bij geactiveerde Astro-correctie de gewenste instelling kiezen en met OK bevestigen.
2. Specificaties van de gewenste instelling van de Astro kiezen (hoofdstuk „Commando AAN programmeren" op pagina 371) en metOK bevestigen.
3. Weekdag/en instellen ( / ) waarop de schakeltijd要去 gelden, en met OK bevestigen.

De Weekdagen 1 - 5, 6 - 7 en 1 - 7 zijn vooraf ingesteld. Afzonderlijke Weekdagen können onder "Dagenkiezen" worden ingesteld (+ / -) .

1. Kanaal kiezen (+ / - ) waarvoorde schakeltijd moet worden ingesteld en met OK bevestigen.

De kanaalkeuze worden alen vanaf 2 kanalen weergegeven.

+Actief kanaal

-Inactief kanaal

1. Om nog een schakeltijd te make, JA kiezen en met OK bevestigen.
2. De automatisch voorgestelde prioriteit overnemen en met OK bevestigen of de prioriteit aanpassen.

De selectie van de prioriteit is alleen in uitgebreide modus möglichk (hoofdstuk „Programma's prioriteit vastleggen" op pagina 370).

IMPULSSCHAKELING PROGRAMMEREN

De impulsschakeling is uitsluitend bij bepaalde varianten möglichk.

Afb. 31: Impulsschakeling

Bestanddelen van een impuls-schakelcommando:

(Afb. 31/ ①) Starttijd
(Afb. 31/ ②) Duur = Schakeling AAN

-kortste schakelduur AAN: 1 seconde
-kortste schakelduur AAN:2 aur

Voorbeeld:

Kanaal 1 moet elke dag van maandag tot vrijdag om 15:00 uwr gedurende 30 seconden worden ingeschakeld.

Afb. 32: Impulsschakeling programmeren

1. Op de toets Menu drukken.
2. Programma kiezen en met OK bevestigen.
3. Opnieuw kiezen en met OK bevestigen.

Het,aantal nog beschikbareprogrammageheugenplaatsen wordt kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen wordt kort weergegeven (dXXX).

1. In het menupunt Met datum? vastleggen of het schakelprogramma met een datum moet worden geprogrammeerd (hoofdstuk „Datumafhankelijk/-onafhankelijk programmeren" op pagina 368).
2. Functie Impuls kiezen en met OK bevestigen.
3. Uren en minutes van de schakeltijd (+ / - ) invoeren en met OK bevestigen.
4. Uren, minuten en seconden van de impulsduur (+/-) invoeren en met OK bevestigen.
5. Weekdag/en instellen ( / ) waarop de schakeltijd moet gelden, en met OK bevestigen.

De Weekdagen 1 - 5, 6 - 7 en 1 - 7 zijn vooraf ingesteld. Afzonderlijke Weekdagen können onder "Dagen kiezen" worden ingesteld (+/-).

1. Kanaal kiezen (+ / -) waarvoorde impuls moet worden ingesteld en met OK bevestigen.

De kanaalkeuze worden alleen vanaf 2 kanalen weergegeven.

+Actief kanaal

-Inactief kanaal

1. Om nog een schakeltijd te make, JA kiezen en met OK bevestigen.
2. De automatisch voorgestelde prioriteit overnemen en met OK bevestigen of de prioriteit aanpassen.

De selectie van de prioriteit is alleen in uitgebreide modus möglichk (hoofdstuk „Programma's prioriteit vastleggen" op pagina 370).

CYCLUSSCHAKELING PROGRAMMEREN

De cyclusschakeling is uitsluitend bij bepaalde varianten möglichk.

Afb. 33: Cyclusschakeling

Bestanddelen van een cyclus-schakelcommando:

(Afb. 33/ 1) Starttijd
(Afb. 33/ 2) Duur AAN = Schakeling AAN
(Afb. 33/ ③) Duur UIT = Schakeling UIT

Voor het beeindigen van een cyclus要去 een eigendomando "UIT" worden ingesteld. Een overlapping van cyclusprogramma's is Niet teogelaten.

Voorbeeld:

Kanaal 1 wordt vanaf maandag tot vrijdag van 09:00 eer tot 19:00 eer elke 30 minuten 10 minuten ingeschakeld.

Schakeling Cyclus

Starttijd 9:00

Duur AAN 10 minuten

Duur UIT 20 Minutes

Afzonderlijk UIT-commando 19:00

Afb. 34: Cyclusschakeling programmeren

1. Op de toets Menu drukken.
2. Programma kiezen en met OK bevestigen.
3. Opnieuw kiezen en met OK bevestigen.

Het aantal nog beschikbare programmageheugenplaatsen worden kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen worden kort weergegeven (dXXX).

1. In het menupunt Met datum? vastleggen of het schakelprogramma met een datum要去 worden geprogrammeerd (hoofdstuk „Datumafhankelijk/-onafhankelijk programmeren" op pagina 368).
2. Functie Cyclus kiezen en met OK bevestigen.
3. Uren en minutes van de schakeltijd (+ / - ) invoeren en met OK bevestigen.
4. Duur AAN (+ / - ) invoeren en met OK bevestigen.
5. Duur UIT (+ / - ) invoeren en met OK bevestigen.
6. Weekdag kiezen ( / ) waarop de cyclus moet worden gestart, en met OK bevestigen.

De Weekdagen 1 - 5, 6 - 7 en 1 - 7 zijn vooraf ingesteld. Afzonderlijke Weekdagen können onder "Dagen kiezen" worden ingesteld (+/-).

1. Kanaal kiezen (+ / - ) waarvoorde cyclus moet worden ingesteld en met OK bevestigen.

De kanaalkeuze worden alleen vanaf 2 kanalen weergegeven.

+Actief kanaal
-Inactief kanaal

1. Om nog een schakeltijd te make, JA kiezen en met OK bevestigen.

Om de cyclus te beeindigen要去en UIT-commando worden ingesteld.

1. De commando's voor een uitschakelduur van de cyclusschakeling uitvoeren hoofdstuk „Commando UIT programmeren" op pagina 373.
2. Om nog een schakeltijd te make, NEE kiezen.
3. De automatisch voorgestelde prioriteit overnemen en met OK bevestigen of de prioriteit aanpassen.

De selectie van de prioriteit is alleen in uitgebreide modus möglichk (hoofdstuk „Programma's prioriteit vastleggen" op pagina 370).

De toevalsschakeling is uitsluitend bij bepaalde varianten möglichk.

NL

Afb. 35: Toevalsschakeling programmeren

De toevalsprogrammering is enkel in de uitgebrede modus möglichk (hoofdstuk ,Modus kiezen" op pagina 357).

Voorbeeld:

Kanaal 1 wordt maandag tot vrijdag om 06:30 met een offset van ± 30 minutes volgens toeval ingeschakeld.

1. Op de toets Menu drukken.
2. Programma kiezen en met OK bevestigen.
3. Nieuw kiezen en met OK bevestigen.

Het,aantal nog beschikbareprogrammageheugenplaatsen wordt kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen wordt kort weergegeven (dXXX).

1. In het menupunt Met datum? vastleggen of het schakelprogramma met een datum moet worden geprogrammeerd (hoofdstuk „Datumafhankelijk/-onafhankelijk programmeren" op pagina 368).
2. Functie Toeval AAN of Toeval UIT kiezen en met OK bevestigen.

Er kan een offset van tot ± 2 uur worden gedefinieerd.

1. Uren en minutes van de schakeltijd (+ / -) invoeren en met OK bevestigen.
2. Uren en minuten van deperiode van de toevalsprogrammering (+ / - ) invoeren en telkens met OK bevestigen.
3. Weekdag kiezen ( / ) waarop het apparaat volgens het toevalsprincipe要去alsprincipe moet schakelen en met OK bevestigen.

De Weekdagen 1 - 5, 6 - 7 en 1 - 7 zijn vooraf ingesteld. Afzonderlijke Weekdagen können onder "Dagen kiezen" worden ingesteld (+ / -) .

1. Kanaal kiezen (+ / - ) waarvoorde cyclus moet worden ingesteld en met OK bevestigen.

De kanaalkeuze worden alleen vanaf 2 kanalen weergegeven.

+Actief kanaal

-Inactief kanaal

1. Om nog een schakeltijd te make, JA kiezen en met OK bevestigen.
2. De automatisch voorgestelde prioriteit overnemen en met OK bevestigen of de prioriteit aanpassen.

De selectie van de prioriteit is alleen in uitgebreide modus möglichk (hoofdstuk „Programma's prioriteit vastleggen" op pagina 370).

Elementenbekijken,bewerken ofwissen

Afb. 36: Programma weergeven, bewerken of wissen

1. Op de toets Menu drukken.
2. Programma kiezen en met OK bevestigen.
3. Lezen/wijzigien kiezen en met OK bevestigen.
4. Programma kiezen en met OK bevestigen.
5. Om een lijst (datumlijst, schakeltijden, prioriteit) te bekijken of te bewerken, de gewenste lijst kiezen. Om het gekozen programma te wissen Wissen kiezen.

SCHAKELTIJDEN WEERGEVEN, BEWERKEN OF WISSEN

Afb. 37: Programma weergeven, bewerken of wissen

1. Op de toets Menu drukken.
2. Programma kiezen en met OK bevestigen.
3. Lezen/wijzigen kiezen en met OK bevestigen.
4. Programma kiezen en met OK bevestigen.
5. Schakeltijden kiezen en met OK bevestigen.

Wissen: De gekozen schakeltijd (bijv. AAN/UIT,ijd,ragen, kanalen, impulses of cyclus) worden gewist.

Alles wissen: Alle schakeltijden worden gewist.

1. Wijzigen, aanvullen, wissen of Alles wissenkiezen en met OK bevestigen.

DATUMLIJST WEERGEVEN, BEWERKEN OF WISSEN

Afb. 38: Datumlijst bewerken

1. Op de toets Menu drukken.
2. Programma kiezen en met OK bevestigen.
3. Lezen/wijzigen kiezen en met OK bevestigen.
4. Datumlijst kiezen en met OK bevestigen.
5. Datum kiezen en met OK bevestigen.

Wissen: De gekozen datum (van...tot) worden gewist.

Alles wissen: Alle data in de datumlijst worden gewist.

1. Aanvullen, wissen of Alles wissen kiezen en met OK bevestigen.

ALLE PROGRAMMA'S WISSEN

Afb. 39: Alle programma's wissen

1. Op de toets Menu drukken.
2. Programma kiezen en met OK bevestigen.
3. Alles wissen kiezen en met OK bevestigen.
4. Ja kiezen en met OK bevestigen.

Afvoer

Onvakkundige afvoer

MILIEUBE-SCHERMING!

Gevaar voor het milieu door onjuiste afvoer!

Door onjuiste afvoer+kunnen gevaren voor het milieu ontstaan.

• Elektrisch afval en elektronische componenten vakkundig afvoeren, d.w.z. geschaffen volgens materiaalgroepen van de onderdelen die moeten worden verwijderd.
• Zorg principieel voor een milieuvriendelijk verwijdering in overeenstemming met de stand van de milieubeschemmings-, recycling- en afvalverwijderingstechnologie.

Hergebruik

Voor zover geen terugname- of afvoerovereenkomst werden vastgelegd, de uit elkaar genomen bestanddelen afvoeren voor recycling:

Metaal tot schroot verwerken.
- Kunststofelementen maar recycling afvoeren.
- Overige componentenaar materiaialeigenschappen gesorteerd afvoeren.
