Producttype	Afzuigkap
Merk	EICO
Model	Romeo 80 N ECO
Breedte	80 cm
Minimale veiligheidsafstand tot de kookplaat	65 cm
Voeding	220-240 V ~ 50/60 Hz
Minimale doorsnede van de voedingskabel	3 x 0,75 mm² (type H05W-F)
Beschikbare bedieningstypen	Drukknopen, Soft Touch, Digitaal/Touch Control, Afstandsbediening
Motorsnelheden	4 snelheden (waarvan 1 intensief)
Speciale functies	Timer automatische uitschakeling (10 min), alarm filterreiniging (100 uur), automatisch uitschakelen na 5 min in intensieve stand
Verlichting	LED-spots (vervanging door gekwalificeerde technicus)
Metalen filters	Vaatwasmachinebestendig of handwas (elke 2-3 maanden)
Koolstoffilters	Optioneel: polyester (elke 4 maanden vervangen) of Long Life (reinigen, reactiveren in oven)
Afvoermodus	Afzuigend (buitenafvoer) of filterend (interne recycling met koolstoffilters)
Diameter van de afvoerleiding	≥ diameter van de aansluiting van de afzuigkap
Materiaal	Geverfd, koper of roestvrij staal afhankelijk van versie
Reiniging van oppervlakken	Zachte doek + lauw water + neutraal reinigingsmiddel (voor roestvrij staal: specifieke niet-schurende producten)
Installatie	Alleen door bevoegd personeel; aarding verplicht
Veiligheidsnormen	Naleving van lokale afvoernormen; niet aansluiten op leidingen van verbrandingstoestellen
Beschermingsklasse	Klasse I (aarding)

Veelgestelde vragen - Romeo 80 N ECO EICO

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand tussen de onderkant van de afzuigkap en de kookplaat is 65 cm. Kleinere afstanden zijn alleen toegestaan op instructie van de fabrikant.

Hoe maak ik de metalen filters schoon?

De metalen filters moeten elke 2 tot 3 maanden worden gewassen met heet water en een niet-agressief vloeibaar schoonmaakmiddel. Ze kunnen ook in de vaatwasser. Verwijder ze door de hendel naar beneden te trekken en eerst het voorste deel los te maken.

Wat moet ik doen als het alarmlampje van de filters gaat branden?

Na 100 uur gebruik knippert een lampje (LED of display) om aan te geven dat de metalen filters gereinigd moeten worden. Na reiniging reset u de teller: bij digitale bediening houdt u de TIMER toets >3 seconden ingedrukt met de kap uit; bij afstandsbediening houdt u de Aan/Uit-toets op de kap ingedrukt met de motor uit.

Hoe gebruik ik de timerfunctie?

Bij Soft Touch-bediening houdt u de toets voor de 2e snelheid langer dan 3 seconden ingedrukt om de automatische uitschakeling na 10 minuten te activeren. Bij digitale bediening drukt u op de TIMER toets; het lampje knippert. Bij de afstandsbediening gebruikt u de speciale TIMER-toets.

Kan ik zelf de LED-lampjes vervangen?

Nee, het vervangen van de LED-spots mag alleen door een gekwalificeerde technicus worden uitgevoerd met originele reserveonderdelen, om veiligheidsredenen.

Hoe installeer ik de afzuigkap in filtermodus?

Voor interne recycling moet u koolstoffilters installeren (niet meegeleverd). Volg de montage-instructies om de filters te bevestigen (zie figuur 6 van de handleiding). De kap werkt dan zonder externe afvoerleiding.

Welke soorten koolstoffilters zijn er voor dit model?

Twee soorten: polyester filters (elke 4 maanden vervangen) en Long Life filters (vaatwasserbestendig en reactiveren in de oven op 100°C gedurende 10 minuten). Vervang ze wanneer geuren niet meer worden geabsorbeerd.

Hoe koppel ik een nieuwe afstandsbediening?

Met de kap uit, houdt u de Aan/Uit toets (of de + toets afhankelijk van model) op de kap 5 seconden ingedrukt. Het rode alarm-LED knippert. Druk binnen één minuut op een willekeurige toets van de afstandsbediening: het LED brandt 3 seconden continu en gaat dan uit, wat de koppeling bevestigt.

Waarom is er condensatie op mijn afzuigkap?

Condensatie ontstaat door het temperatuurverschil tussen kookdamp en het koude oppervlak van de kap. Om dit te voorkomen, zet de kap 10 minuten aan voordat u gaat koken en laat hem na het koken nog even aan. Zorg er ook voor dat de afvoerleiding de juiste diameter heeft en dat de filters schoon zijn.

Wat te doen als de voedingskabel beschadigd is?

De beschadigde kabel moet worden vervangen door een speciale kabel van het type H05W-F met een minimale doorsnede van 3x0,75 mm², verkrijgbaar bij de fabrikant of zijn klantenservice. Gebruik de kap niet tot de kabel is vervangen.

GEBRUIKSAANWIJZING Romeo 80 N ECO EICO

OPGELET: De afzuigkap mag alleen door bevoegd personeel worden geïnstalleerd. Elke verantwoordelijkheid ten aanzien van de installatie door onbevoegd personeel wordt afgewezen. Alvorens aan de installatie van de afzuigkap te beginnen moet deze handleiding aandachtig en geheel worden doorgelezen. Deze handleiding moet tijdens de levensduur van de afzuigkap bewaard blijven.

WAARSCHUWING

Het apparaat kan door kinderen ouder dan 8 jaar en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis gebruikt worden op voorwaarde dat dit gebeurt onder toezicht en nadat zij instructies hebben ontvangen inzake een veilig gebruik van de apparatuur en de gevaren die ermee zijn verbonden. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud, uit te voeren door de gebruiker, mag niet zonder toezicht door kinderen uitgevoerd worden.

Zowel voor het normale, alsmede het periodieke onderhoud van de afzuigkap, dient de netaansluiting te worden onderbroken d.m.v. het uittrekken van de stekker uit de contactdoos of door het indrukken van de algemene schakelaar en deze op de stand O (OFF) te zetten. De afzuigkap mag niet op electriciteitsleidingen worden aangesloten die gebruikt worden voor verwarmingsapparaten zoals branders, verwarmingsketels enz. Vóór de installatie dient gecontroleerd te worden of de netspanning, welke is aangegeven op het zilveren etiket aan de binnenzijde van de afzuigkap, overeenkomt met de lokale netspanning. Het verdient aanbeveling om tevens te controleren of een aardlekschakelaar aanwezig is. Voor het koken en bakken van voedsel mag uitsluitend gebruik gemaakt worden van daarvoor geschikte materialen. Gebruikte olieën en vetten zijn buitengewoon gevaarlijk en kunnen in brand vliegen. Het is verboden voedsel onder de kap te flamberen.

Nadat de kappen met externe motor door een gespecialiseerde technicus werden geïnstalleerd, mogen de kabels, connectors, aardaansluitingen van de externe motor voor de gebruiker niet meer toegankelijk zijn. De toegang is uitsluitend voorbehouden aan de installateur die de met schroeven bevestigde panelen moet verwijderen.

VOORZICHTIG: niet naar de brandende lamp staren. Dit kan schadelijk zijn voor de ogen.

Neem de geldende plaatselijke normen en de voorschriften van de bevoegde instanties inzake de luchtafvoer in acht. Indien de in deze brochure vermelde onderhoud- en reinigingswerkzaamheden niet in acht worden genomen, zal ernstig gevaar voor brand bestaan. LET OP: De toegankelijke delen kunnen heet worden als de kap met kookappara-tuur wordt gebruikt.

INSTALLATIE

De veiligheidsafstand tussen de onderkant van de afzuigkap en de kookplaat moet minstens 65 cm zijn; een kortere afstand is niet toegestaan. De afzuigkap kan zowel met recirculatiefilters als met een afvoer naar buiten werken.

Bij recirculatie van de kooklucht is het noodzakelijk koolstoffilters te gebruiken (zie het hoofdstuk KOOLSTOFFILTERS).

Bij een afzuigkap die aangesloten wordt op een afvoerkanaal naar buiten is toevoerlucht noodzakelijk. Het te gebruiken afvoerkanaal moet een diameter van 15 cm. hebben.

Het vertrek waar de afvoerkap geïnstalleerd wordt moet voldoende worden geventileerd, indien tegelijkertijd andere apparaten gebruikt worden die op gas of andere verbrandingsstoffen werken.

Kappen toegerust voor een externe motor

De kappen, toegerust voor een externe motor, zijn voorzien van een connector voor verbinding met de kabel van de externe motor. Deze connector bevindt zich aan de binnenzijde van de kap. Steek de kabel van de externe motor doorheen de opening

op de kap (gewoonlijk naast de opening voor de rookgasafvoer) zodat hij aan de binnenzijde terechtkomt en verbind de twee connectors met elkaar. Raadpleeg voor deze werkzaamheid de tekeningen in de instructiehandleiding van de externe motors. De kappen zonder motor (Art.*O*** ) mogen enkel gemonteerd en aangesloten worden met een zuigeenheid met een maximumvermogen van 690W, geleverd door de fabrikant.

Nadat de kappen met externe motor door een gespecialiseerde technicus werden geïnstalleerd, mogen de kabels, connectors, aardaansluitingen van de externe motor voor de gebruiker niet meer toegankelijk zijn. De toegang is uitsluitend voorbehouden aan de installateur die de met schroeven bevestigde panelen moet verwijderen.

INSTRUKTIES VOOR DE MONTAGE

Let op: Voordat u verder gaat met de installatie, zorg ervoor dat de schroeven en de ankers reeds geleverde, geschikt zijn voor het type muur de kap moet worden vastgesteld aan.

Voor de montage van de afzuigkap dienen de bijgeleverde accessoires gebruikt te worden en volgens de stappen, zoals geillustreerd in het bijgevoegde blad.

De elektrische aansluiting moet worden uitgevoerd door gespecialiseerd personeel met inachtneming van de van kracht zijnde normen en wetten. Controleer altijd of de netspanning gelijk is aan die welke is aangegeven op het zilveren etiket aan de binnenkant van de kap. Controleren of de installatie volgens de geldende normen geaard en geïnstalleerd is. Bijzondere aandacht moet geschonken worden aan de aansluitkabel van de afzuigkap, daarbij zorgend dat de kabel niet door openingen geleid wordt die niet voorzien zijn van een beschermingsrubber.

Bij een directe aansluiting met het net moet een inrichting voorzien worden om de kap van het net af te sluiten met een dusdanige openingsafstand tussen de contacten dat bij de omstandigheden van de overspanningscategorie III volledige uitschakeling mogelijk is, in overeenstemming met de installatieregels. De stekker of alpolige schakelaar moeten toegankelijk zijn als het apparaat is geïnstalleerd. Als de voedingskabel beschadigd is, moet hij door een speciale kabel of door een unit, beschikbaar bij de fabrikant of zijn technische dienst, vervangen worden. De te gebruiken kabel moet van het type H05W-F zijn, met een minimumdoorsnede van 3 x 0,75mm ^2 .

De fabrikant wijst elke verantwoordelijkheid af ingeval de van kracht zijnde veiligheidsnormen niet in acht worden genomen, noodzakelijk voor een normale werking van een elektrische installatie.

BEDIENINGSKNOPPEN

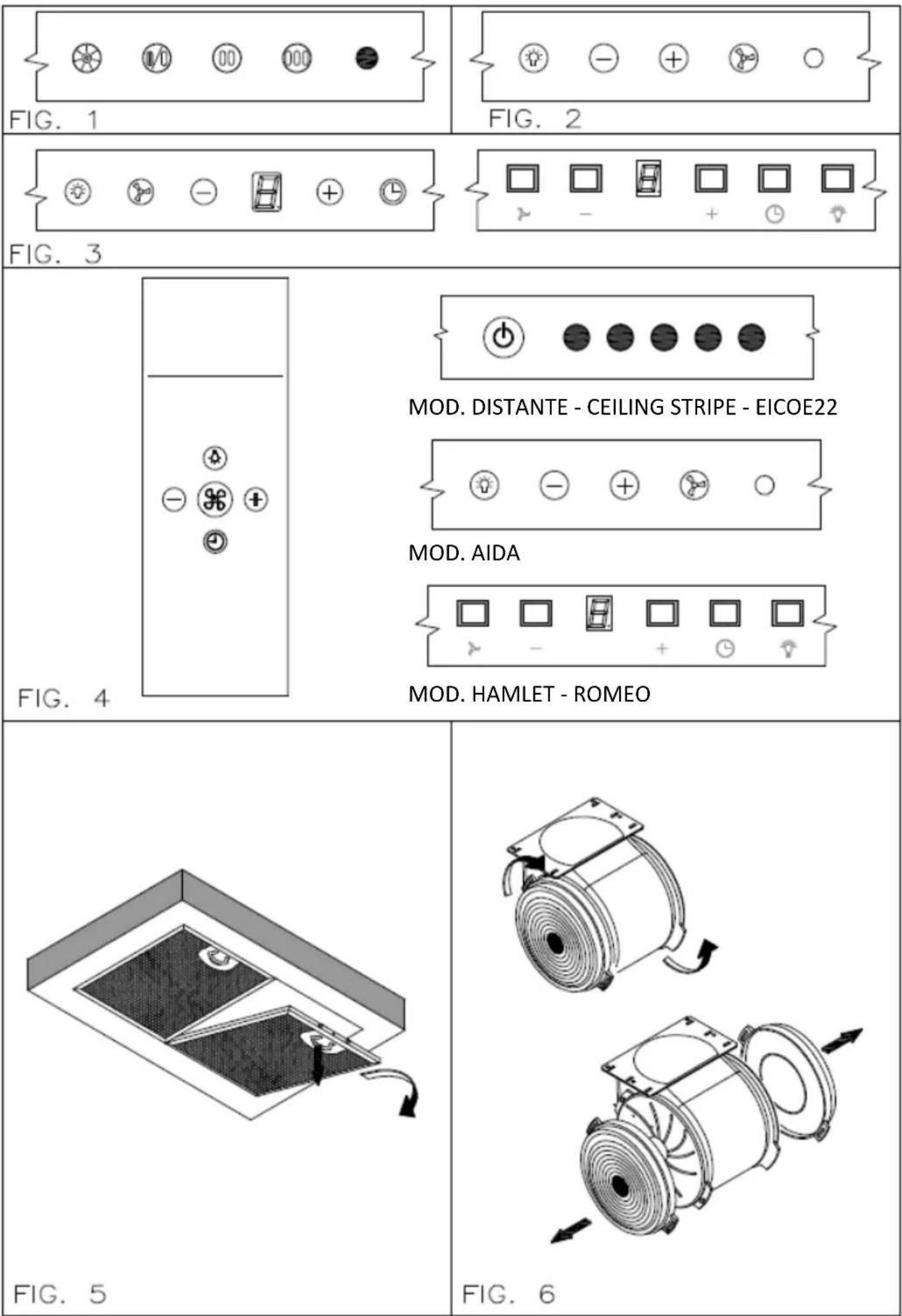

BEDIENING MET KNOPPEN (Afb. 1)

Bij de versie met bedieningsknoppen zijn er vier drukknoppen aanwezig.

Een knop voor het in- en uitschakelen van de lampjes
Een knop voor het aandoen in eerste snelheid en voor het uitdoen van de motor
Een drukknop voor het aandoen in tweede snelheid
Een drukknop voor het aandoen van de derde snelheid.

SOFT TOUCH-BEDIENINGSKNOP (Afb. 2)

Bij de versie met soft touch-knoppen zijn er vier soft touch-knoppen aanwezig en een led met variërende kleur (groen voor de min. snelheid, rood voor de max. snelheid).

Een drukknop voor het in- en uitschakelen van de lampjes
Een drukknop voor het aandoen in de 2e snelheid en voor het uitdoen van de motor
N.B: Als men deze drukknop langer dan drie seconden ingedrukt houdt, gaat hij na 10 minuten van zelf uit, de led knippert traag.

Twee drukknappen + en - voor het hoger zetten of het reduceren van de motorsnelheid. Als de 4de snelheid van de motor is ingeschakeld (intensief), knippert de led snel en na 5 minuten wordt automatisch de 2de snelheid ingeschakeld.

DIGITALE BEDIENING \ TOUCH CONTROL BEDIENING (Afb. 3)

In de digitale bedieningsversie zijn er vijf soft touch-bedieningsknoppen aanwezig en een display.

Een bedieningsknop voor het in- en uitschakelen van de lampjes.
Een knop voor het aandoen in 2e snelheid en voor het uitdoen van de motor
Twee knoppen + en - voor het verhogen of verlagen van de motorsnelheid. Als de 4de snelheid van de motor is ingeschakeld (intensief), het nummer aanwezig op de display knippert en na 5 minuten wordt automatisch de 2de snelheid ingeschakeld.
Een TIMER-knop die de motor na 10 min. afzet. Met de timer in werking zal het op de display zichtbare nummer knipperen.

Speciale funkties:

Na 100 uur gewerkt te hebben zal op de DISPLAY de nul of de letter A gaan knipperen om aan te duiden dat de metalen filters schoongemaakt dienen te worden. Na de metalen filters te hebben afgewassen moet men de urenteller weer op nul zetten (reset procedure), door de toets TIMER iets langer dan 3 sec. ingedrukt te houden terwijl de afzuigkap uit is. Men kan zien dat de reset procedure tot stand is gekomen, omdat dan met uitgeschakelde afzuigkap een liggend streepje op de display verschijnt.

RADIO CONTROL (Afb. 4)

De toets ON/OFFop de afzuigkap, doet gelijkertijd de lichten en de motor op de tweede snelheid aan of hij doet alles uit. Na 100 uur bedrijfsduur van de aspirerende motor begint het rode led te knipperen ten teken dat de metalen filters schoongemaakt dienen te worden. Om het filteralarm af te zetten moet men de toets ON/OFF op de afzuigkap lang ingedrukt houden met afgezette motor.

Afstandsbediening

AANDACHT:

de zuigkappen met standaard afstandsbediening zijn reeds ingesteld.

Voor de optionele en/of vervangen afstandsbedieningen moet u het aanleren starten:

Met uitgeschakelde kap op de "ON/OFF" toets (DISTANTE - CEILING - EICOE22 - SKYFRAME) of de toets "+" (AIDA - HAMLET - ROMEO) drukken 5 seconden. Het knipperen van het rode led geeft aan dat de lering van de afstandsbediening aan is. Als binnen een minuut een geldige afstandsbedieningscode verschijnt (die men verkrijgt door een willekeurige toets van de afstandsbediening in te drukken) blijft het led 3 seconden aan zonder te knipperen en gaat dan uit, ten teken van de co recte lering.

Toetsen afstandsbediening:

Een bedieningsknop voor het in- en uitschakelen van de lampjes. CEILING PANEL: De toets ingedrukt houden om de lichtsterkte te verminderen.
Een knop voor het aandoen in 2e snelheid en voor het uitdoen van de motor
Twee knoppen + en - voor het verhogen of verlagen van de motorsnelheid. Als de 4de snelheid van de motor is ingeschakeld (intensief), knippert de led en na 5 minuten wordt automatisch de 2de snelheid ingeschakeld.
Een TIMER-knop die de motor na 10 min. afzet.

GEBRUIK EN ONDERHOUD

Vóór het uitvoeren van enige schoonmaak- of onderhoudsbeurt de stroomvoeding naar de afzuigkap uitschakelen door de algemene schakelaar op de stand O (OFF) te zetten.

Vervanging van de lampjes

Spotlight LED: De vervanging van de Spotlight led mag enkel uitgevoerd worden door bevoegde technici en met originele vervangingsonderdelen.

Reiniging van de metalen filters

De metalen filters die met de afzuigkap worden bijgeleverd moeten elke 2-3 maanden worden gereinigd afhankelijk van het meer of minder gebruik, met warm water en een niet aantastend vloeibaar wasmiddel. De metalen filters haalt men er uit met het betreffende handvat, waarbij het filter eerst aan de voorkant wordt losgemaakt door het naar beneden te trekken (afb. 5) Na het afwassen moeten de filters goed afgedroogd worden en op korrekte wijze weer op hun plaats gebracht worden.

Koolfilters

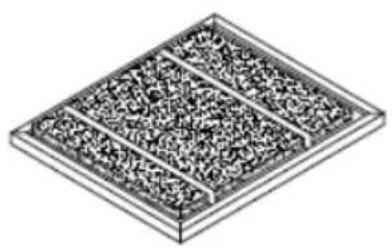

Indien de afzuigkap wordt gebruikt als recirculatiekap, heeft men koolstoffilters nodig; dit zijn filters met aktieve koolstof. De aktieve koolstof die zich in de filters bevindt dient er voor om de reuk van de kooklucht te absorberen. voor de rechthoekige filters zie afb. 6.

Opgelet: De koolstoffilters zijn 1-malig en kunnen niet gewassen worden; geadviseerd wordt om ze na 3 maanden gebruik te vervangen, waarbij als regel geldt dat de kap ongeveer 2 uur per dag wordt gebruikt. Het vet wat zich in de kooklucht bevindt wordt door het koolstof geabsorbeerd, waarbij het dichtslibd; volgezogen koolstoffilters zijn brandgevaarlijk! Afhankelijk van het model van de afzuigkap kunnen de koolfilters rond of rechthoekig zijn.

In tegenstelling tot andere koolfilters, kan het LONG LIFE koolfilters worden gereinigd en herbruikt. Bij normal gebruik moet het filter om de twee maanden worden gereinigd. Het filter reinigt u het best door het op de hoogste temperatuur en met een gewoon afwasmiddel te wassen in een vaatwasmachine. Het filter moet afzonderlijk worden gewassen om te vermijden date er zich etensreten in vastzetten die dan later onaangename geurtjeskunnen verspreiden. Om de koolstof te reactiveren, moet het filter in de oven worden gedroogd. Kies boven- / ondervarmte bij een temperatuur van maximum 100 °C en laat het filter 10 minuten drogen. De filter moet vervangen worden als hij niet langer in staat is om op bevredigende wijze de keukengeurtjes te absorberen. Afb.7.

Condensatie in de kap

De inductie of keramische kookplaten verwarmen het voedsel zeer snel en veroorzaken damp alvorens het glazen of stalen oppervlak van de kap is verwarmd. Daardoor ontstaan condens en bijgevolg druppels op de kap. Als de afvoerbuis niet over de afmetingen beschikt die door ons worden aanbevolen, kan dit een andere oorzaak van condensatie zijn (zie paragraaf INSTALLATIE). Tijdens de afkoeling condenseert de damp die in de kap blijft waardoor druppels ontstaan. Wij adviseren om, tien minuten voor de bereidingen aan te vatten, de kap aan te zetten en ze na afloop aan te laten zodat alle dampen in de leiding kunnen ontsnappen.

Bovendien is het van groot belang om de filters regelmatig te reinigen en ze te vervangen als ze zijn versleten (zie REINIGING METALEN FILTERS).

Reiniging van de afzuigkap

Een regelmatige reiniging van de oppervlakken voorkomt dat het vuil zich vasthecht en de reiniging moeilijker wordt. Als de afzuigkap gevernist of van koper is, met een zachte doek met lauw water en een neutraal afwasmiddel reinigen. Geen vloeistof direkt op de afzuigkap gieten of korrelige en/of schuurmiddelen gebruiken. Als de afzuigkap van roestvrij staal is, dan speciaal voor gesatineerd roestvrij staal bestemde produkten en doekjes gebruiken (geen schuurmiddelen en/of bijten-de middelen en zonder chloor), er voor zorg dragend met de doek de richting van de borsteling te volgen. Geen aantastende middelen gebruiken en ook geen chemische oplosmiddelen of derivaten van uit petroleum gedistilleerde middelen, daar deze olieachtige resten kunnen achterlaten, die oxidatie en polymerisatie kunnen veroorzaken.

Hamlet - Romeo: Wanneer je olie gebruikt om mee te koken, dan zal deze olie naar het laagste deel van de kap lopen. Dit deel dient altijd het vaakst te worden schoongemaakt.

De fabriek is niet verantwoordelijk voor esthetische schade als gevolg van het niet nakomen van boven- genoemde aanwijzigingen.

MOD. DISTANTE - DISTANTE CIRCLE - AIDA - HAMLET - CEILING STRIPE - CEILING PANEL EICOE22
