GEBRUIKSAANWIJZING Aqua Plus 125 S Remeha

Installatie- en gebruikershandleiding

1. Algemene installmente voorschriften 3
2. Installatie 4
3. Wandmontage 5
4. Wateraansluitingen 5
5. Aansluiten elektrische vewarmingselement (accessoire) 6
6. Aansluiten van het CV-circuit 8
7. Inbedrijftelling 8
8. Controle en Onderhoud 9
9. Veiligheidskleppen 11
10. Gebruiksvoorschriften 11
11. Garantie 12
12. Reserveonderdelen 14
13. Milieu. 15
14. Prestaties 15
15. ErP Informatie 16

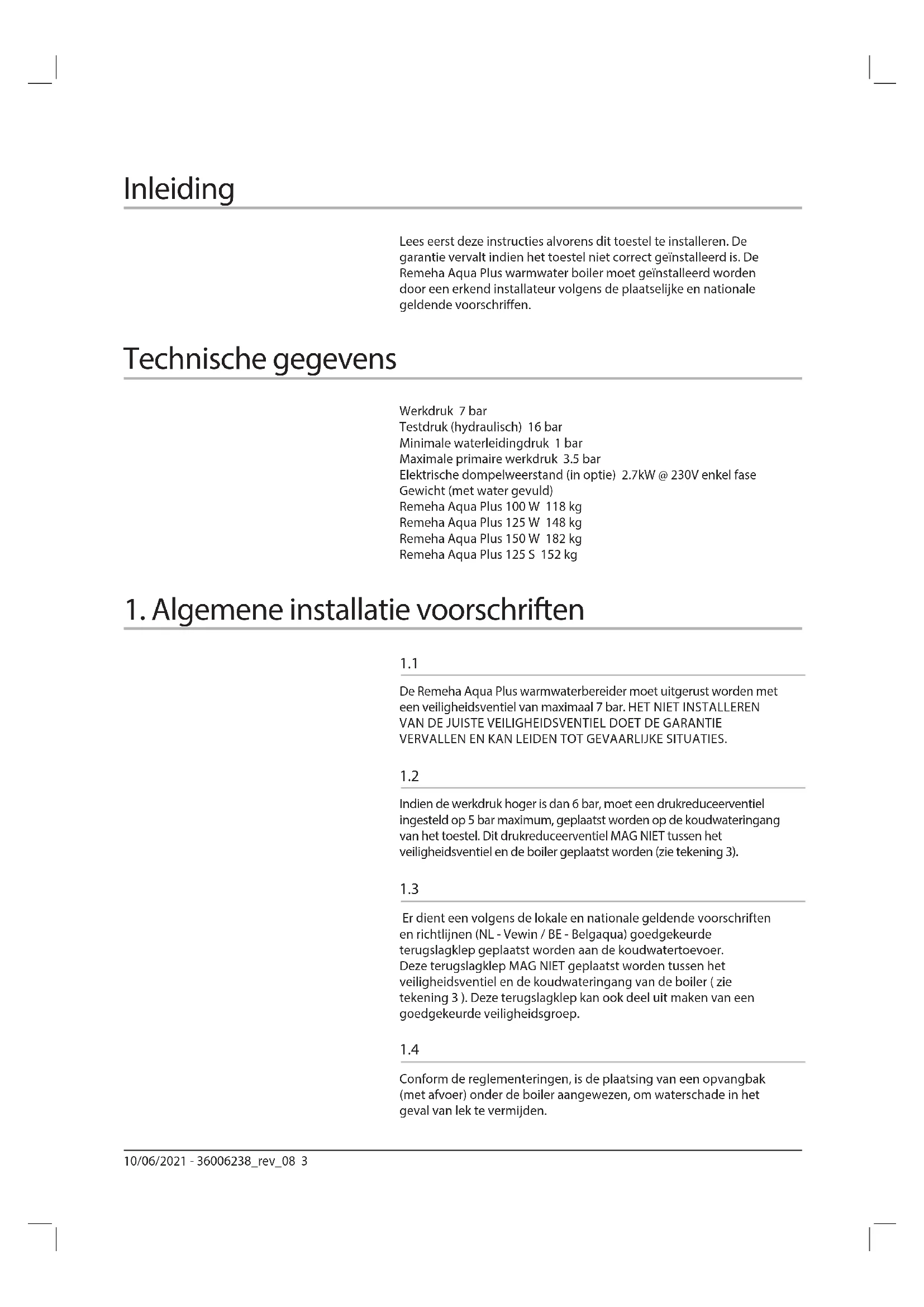

Lees eerst deze instructies alvorens dit toestel te installereren. De garantie vvert indien het toestel Niet correct geinstalleerd is. De Remeha Aqua Plus warmwater boiler moet geinstalleerd worden door een erkend installmenteur volgens deplaatselijkke en nationale geldende voorschriften.

Technische gegevens

Werkdruk 7 bar

Minimale waterleidingdruk 1 bar

Maximale primaire werkdruk 3.5 bar

Elektrische dompelweerstand (in optie) 2.7kW @ 230V enkel fase

Gewicht (met water gemvuld)

Remeha Aqua Plus 100 W 118 kg

Remeha Aqua Plus 125 W 148 kg

Remeha Aqua Plus 150 W 182 kg

Remeha Aqua Plus 125 S 152 kg

1. Algemene installmente voorschriften

1.1

De Remeha Aqua Plus warmwaterbereider要去itgerust worden met een veiligheidsventiel van maximaal 7 bar. HET NIET INSTALLEREN VAN DE JUISTE VEILIGHEIDSVENTIEL DOET DE GARANTIE VERVALLEN EN KAN LEIDEN TOT GEVAARLIJE SITUATIES.

1.2

Indien de werkdruk hoger is dan 6 bar, moet een drukreduceervientiel ingesteld op 5 bar maximum, geplaatst worden op de koudwateringang van het toestel. Dit drukreduceervientiel MAG NIETussen het veiligheidsventiel en de boiler geplaatst worden (zie tekening 3).

1.3

Er dient een volgens de lokale en nationale geldende voorschriften en richtlijnen (NL - Vewin / BE - Belgaqua) goedgekeurde terugslagklep geplaatst worden aan de koudwatertoevoer. Deze terugslagklep MAG NIET geplaatst worden:tussen het veiligheidsventiel en de koudwateringang van de boiler (zie tekening 3).Deze terugslagklep kan ook deeluit maken van een goedgekeurde veiligheidsgroep.

1.4

Conform de reglementeringen, is deplaatsing van een opvangbak (met afvoer) onder de boiler aangewezen, om waterschade in het geval van lek te vermijden.

2. Installatie

Tekening 1a - Vloerstaand

Tekening 1b - Wandhangend

1 Elektrische aansluiting
2 Toevoer primaire kring 3 / 4M
3 Warmwaterutung 1% (ROOD)
4 Koudwateraansluting 3M (BLAUW)
5 Tenugvoer primaire kring 34M

Montage maten ophangbeugels

2.1

De elektrische installmentie要去voldoen aan de lokale en landelijk geldendevoerschriften.

2.2

Dit toestel moet altijd verticaal geplaatst worden.

2.3

Indien het toestel aan de muur bevestigd worden, dient de voorgeschreven muurbeugel (accessorie) geplaatst te worden. De vloer dient volledig vlak te+zijn indien de boiler vrijstaand op de vloer geplaatst worden.

2.4

Er dient voldoende plaats rond de boiler voorzien te worden voor de aansluitingen, en ook voor de toegankelijkheid van alle onderdelen van de boiler. Zie montage maten ophangbeugels, voor de afstanden.

2.5

BELANGRIJK! Controleer voor installmentie of de muur of de vloer voldoende stevig is om het volledige gewicht (inclusief water) van de boiler te dragen (zie Technische Gegevens) en dat er geen verborgen leidingen (gas, elektriciteit, water) onder ofchyter de boiler aanwezig zich.

2.6

De boiler要去 geplaatst worden in een VORSTVRIJE RUIMTE. Zie Tekening 1 voor afmetingen.

Inhoud Afmettingen (mm)
	ABCDE
Vloerstaand
Aqua Plus 125 S 438947 979x x
Wandhangend
Aqua Plus 100 W	220 786	819 254	528
Aqua Plus 125 W	377 942	974 218	490
Aqua Plus 150 W	475	1100	1130	477	753

Tabel: Technische parameters volgens Europese Commissie verordeningen 814/2013 en 812/2013

Model(len)	Aquaplus		125 S	100 W	125 W	150 W
Opslagvolume	V	I	125.0	100.0	125.0	150.0
Warmhoudverlies	S	W	57	32	40	46

3. Wandmontage

Tekening 2

3.1

Zie tekening 1 en tekening 2 voor de plaatsing van de muurbeugels. Gebruik stevige bouteen en pluggen om de boiler aan de muur te bevestigen.

3.2

Bevestig de muurbeugels met de boute op de boiler. De bovenste beugel hierf inkepingen: deze inkepingen moeten aan beneden wijzen.

3.3

Draai de bovenste boutein de muur tot 6mm van de wand.

3.4

Hang de boiler op aan de bovenste bouten en breng de bouten van de onderste muurbeugel aan. Trek daarna alle bouten aan.

4. Wateraansluitingen

Tekening 3

De hydraulische installmentie要去voldoen aan de geldende landelijke en lokalevoerschriften.

4.1

Zie ook hoofdstuk 1. Monteer de kransen, kleppen, drukreduceerventiel (indien nodig) volgens de volgorde in tekening 3. Verzeker U ervan, dat de juiste stroomrichting volgens de pijlen op de respectievelijke kransen, kleppen en ventielen, gehandhaafd worden.

4.2

De Koudwater TOEVOER (1) is BLAUW gemarkeerd, de WARMWATER UITGANG (6) is ROOD gemarkeerd.

4.3

Het is aan te bevelen om een afluiter in de koudwatertoevoer te monteren.

4.4

Een overstort (3) moet via een trechter aangesloten worden op het expansieventiel van de boiler (zie tekening 3). Monteer ook, bij voorkeur, een aftapkraan: deze kraan dient gemonteerd te worden:tussen de boiler en de verilgheidsgroep.

Tokening 3-1 sccnde
1. Koudwatertoeyoer
2. Vailorbeids group 7 bar
1. 1
3Overstot 4. Tnnpnnnne nnnn (G)
4 Toevoer pmairre kring (CV)
5 Terugyoer primaire kring (CV)
6 Warmwater ultgang
7 Afsultkraan

5. Aansluiten elektrische vewarmingselement (accessoire)

Tekening 4

Let op! Het verwarmingselement dient als backup in geval van storing en kan Niet gewelijkijdig met een CV-ketel opereren.

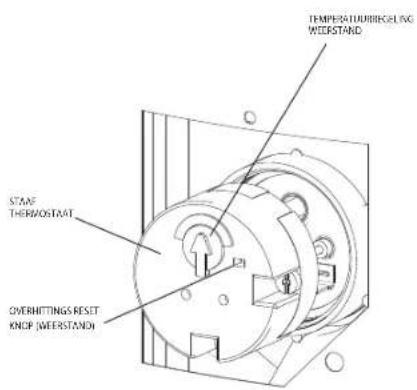

Tekening 5

5.1

Tap het warmwatertoestel volledig af.

5.2

Open de afdekkap die aan de voorzijde zit.

5.3

Verwijder de borgmoer middels de speciale moersleutel.

5.4

Verwijder de boilersensorbuis. Plaats nu het verwarmingselement, waabitij het onderste gedeelte maar beneden wijst. Plaats de borgmoer terug en draai deze aan zodat het element waar vastzit.

5.5

Plaats verwolgens dethermostat met de pin in het verwarmingselement, waar bij gelet moet worden dat de contacten op de waar voor correspondeerde klemmen zich aangesloten. Controleer of de thermostat gegen de aanslag is gedrukt.

5.6

Sluit het elektrische verwarmingselement aan volgens tekening 4. ZetervoGENs de afdekkap waar vast.

5.7

De dompelaar beschikt over een regelthermostat en een oververhittingsbegrenzer. De dompelaar heeft een nominal vermogen van 2,7 kW op 230 V.

5.8

De dompelaar worden gemonteerd awhile een grijs kunststof deksel dat zich aan de voorzijde van het toestel bevindt. Het deksel worden aan het bovenste deel bevestigd met een schroef.

SCHAKEL DE SPANNING AF ALVORENS AAN HET TOESTEL TE WERKEN.

5.9

Het verwarmingselement dient ten allen tijden geaard zichn.

5.10

Alle elektrische kabelaansluitingen dienen uitgevoerd te worden door een gekwalificeerde installmenter. Dit zar begeuren conform deplaatselijke en nationale, geldende richtlijnen voor elektrische aansluitingen. Het circuit zar worden beveiligd door een passende zekering en een tweepolige scheidingsschakelaar met een scheiding van de contacten van minimaal 3mm op de twee polen.

5.11

De kabelaansluitingen van het de verwarmingselement dienen te worden aangebracht, zoals in schema 4 worden getoond. De voedingskabel zal over de pakkingbus worden geleid en de buitenste kabelmantel zal stevig op de pakkingbus worden bevestigd met een schroef. Plaats voor gebruik altijd de afdekkap terug.

5.12

STEL DE DOMPELAAR NIET IN BEDRIJF voordat het warmwatertoestel met water is gezuld.

5.13

Geadviseerd wordt om dethermostat van de dompelaar in te stellen tussen stand 4 en 5 (60 tot 65^ ), terwijl deze tussen 1 en 5 (10^ en 70^) kan worden ingesteld.

5.14

Dethermostat bevat een oververhittingsbegrenzer.De knop voor het opnieuw inschakelen van de begrenzer is gemarkeerd in schema 5. Overbug NOOT de oververhittingsbegrenzer.

6. Aansluiten van het CV-circuit

6.1

De warmwaterboiler is aangepast voor aansluiting op ketels op gas of op stookolie. De cv-ketel dient te beschikken over een temperatuurregelaar en een beveiliging gegen oververhitting. Zie de handleiding van de cv-ketel.

6.2

Het primaire circuit van de cv-ketel MOET met een pomp zich uitgerust. Werking via thermosifon is onmogelijk vanwege het bijzondere ontwerp van de hoofd-warmtewisselaar. Wij raden aan een ontluchtingspunt of een automatische ontluchter in het circuit teplaatsen.

6.3

De grijze afdekkap aan de voorzijde verbergt deplaats die is bedoeld voor hetplaatsen van een boilersensor voor aansturing van een CV-ketel.

7. Inbedrijfstelling

7.1

Vul de boiler eerst met water en controller op lekkages.

7.2

Controleer of de installmente conform is met de lokale wetgeving.

7.3

Controleer alle water en elektriciteitsaansluitingen.

7.4

Open een warmwaterkraan in de installment; open de koudwatertoevoer van de boiler.

7.5

Neem voldoendeijd om de boiler te vullen en de installment te ontluchten. Sluit de warmwaterkraan in de installment.

7.6

Open alle warmwaterkranen van de installmente om de leidingen volledig te ontluchten.

7.7

Sluit alle warmwaterkranen van de installmente en controllerer op waterlekken.

7.8

Controleer de goede werkig van de veiligheidsklep: verzeker U ervan dat het expansewater vrij kan wegstromen.

7.9

Vul de primaire kring van de boiler, volgens de voorschriften van de ketelfabrikant. Indien drieweg-kleppen aanwezig zijn: controller of deze open staan bij het vullen van de installmentie. Open eventueel het ventiel van de automatische ontluchter om alle lucht uit de primaire kring te verwijderen.

7.10

Werking met elektrische verbessard: de watertemperatuur staat ingesteld op onceveer 60^ . Schakel de elektrische stroom in.
Indien nodig: pas de temperatuur aan (zie tekening 4).

SCHAKEL DE ELEKTRICITEIT UIT ALVORENS DE TEMPERATUUR TE WIJZIGEN.

7.11

Werking met de centrale verwarmingsketel: zet de installmentie in werkung en controllerer of de regeling van de installmentie ingesteld is voor warmwaterproductie. Kijk de werkung na van de laadpomp en/of drieweg-kleppen en LAST de boiler opwarmen.

8. Controle en Onderhoud

8.1

Het elektrische element vergt weinig onderhoud, uitgezonderd de regio's met zeer hard water, regelmatig onderhoud is dan vereist voor een goede werkig.

8.2

Zet de boiler buiten werkung en schakel het toestel elektrische af. Sluit de koudwatertoevoer van de boiler.

8.3

Open een warmwaterkraan in de installmente om de druk weg te nemen in de installmente. Laat de boiler leeglopen via de aftapkraan.

8.4

Open de afdekkap aan de voorzijde van de boiler en koppel de elektrische bedrading af. Verwijder voorzichtig de regelthermostat.

8.5

Maak de draadnippel los met meegeleverde sleutel. Trek verzolgens het verwarmingselement uit de boiler (voorzichtig, beschadig de capillairen Niet!).

OPMERKING: na verloop vanarend kan het zich dat de dichting aan boiler kleeft. Gebruik een ronde schroevendraier en steek deze in een huls van de flens en beweeg zachtjes waar boven en beneden om de dichting los te make.

8.6

Verwijder voorzichtig de kalkafzetting op het verwarmingselement, gebruik geen scherp gereedschap.

8.7

Controller of de affdichtingsring nog in tact en onbeschadigd is.
Plaats indien nodig een neue pakking.

8.8

Monteer de verwarmingswieberstand opnieuw en kijk na of het uiteinde wel onderaan in de boiler zit en de warmtewisselaar Niet raakt. Plaats de borgmoer terug en zet vast met de moersleutel. Gebruik eventueel een Ronde schroevendraier als hulpmiddel om de waarstand op+zijn plaatst houden.

8.9

Hermonteer de thermostat van de elektrischeesterstand. Steek de thermostat, die de elektrischeesterstand bedient, op die wijze in de bovenste huls, dat de mannelijke pinnen, passen in de rouwelijke van deesterstand. Druk verder de thermostat vast in de klemmen van de elektrischeesterstand. Zorg er voor dat het messing van de thermostat in contact is met de flens.

8.10

Sluit het elektrisch verwarmingselement waar aan. Sluit verrolgens waar de afdekkap.

8.11

VUL EERST DE BOILER MET WATER VOORALEER IN BEDRIJF TE NEMEN (ZIE HOOFDSTUK7)!

9. Veiligheidskleppen

9.1

De overdrukklep, terugslagklep, aflsuiter en aftapkraan moeten regelmatig gecontroleerd worden op hun goede werking.

9.2

Kijk na of het expansiewater vrij kan weglopen door het overdrukventiel te openen. Draai de knop terug om het overdrukventiel terug in originele positie teplaatsen.

LET OP: DIT WATER KAN ZEER HEET ZIJN!

10. Gebruiksvoorschriften

10.1

De Remeha Aqua Plus warmwaterboiler slaat warm water op volgens een instelbare temperatuur. Deze temperatuur is middels de ketel of thermostat in te regelen. Om schade te voorkomen schakel uw installmenter in.

10.2

Om te beletten dat de boiler bevriest in de winter: zet deze nooit volledig buiten werkung zonder de boiler volledig leeg te lately lopen.
Indien de boiler Niet leeg zaarend: zet dethermostat op minimum (positie 1) om zo weinig möglichk energia te verbruiken.
LET OP! Door dit te doeon worden de sanitaire installmente zich nicht beveiligd gegen vorst!

10.3

Om te verzekeren dat de warmwaterboiler optimaal blijft werken,要去 deze regelmatig onderhonden worden.

10.4

BELANGRIJK VOOR DE GEBRUIKER

Sluit of blokker nooit de uitgang van veiligheidsventielen.
Sla nooit op veiligheidsventielen.
Sluit nooit elektrische verilgheidsvoorzieningen kort.
Indien de boiler Niet goed werk: neem ten allenijden contact met uw installmenter op.

11. Garantie

11.1

Voor de garantiebepaling verwijzen wij uংd de Algemene verkoop - en leveringsvoorwaarden.

11.2

De verkopende partij kan nicht aansprakelijk gesteld worden voor Kosten of schade te wijten aan:

en gebrekkige installment die door een derde (bv. veiligheidsgroep nicht verbonden met waterafvoer, ontbreken van een opvangbak, vorst,...).
e en slechte toegankelijkkheid van het toestel.
het verkeerd gebruik van het toestel.

De bepalingen van deze garantie voorwaarden doeen geen afbreuk aan hetrecht dat de koper geniet op grond van de wettelijkke garantie.

11.3

Dit toestel dient voor het opwarmen van drinkwater voor huishoudelijk gebruik en is Niet bedoeld voor het opwarmen van onder meer zwembadwater.

11.4

Het toestel moet.altijd aangesloten worden op het openbare waterleidingsnet.

11.5

Het toestel moet normal en regelmatig worden gebruikt en frequent worden onderhonden door een professioneel installmenter.

11.6

Omgevingsvoorwaarden:

de installmentie mag Niet bloatstaan aan een agressieve omgeving zoals vorst of slechte weersomstandigheden.
de installment moet gemakkelijk toegankelijk+zijn.
het water dat door het toestel moet worden opgewarmd mag Niet te veel kalk bevatten. De resthardheid mag in ieder geval nicht minder dan 12 Franse (= 6.7^) graden bedragen.
de installment mag Niet bloataan aan een overdruk (meer dan 7 bar).
het toestel en de installmentie moeten met de nodige voorzichtigheid worden behandeld.
de elektrische voeding van de warmwaterbereider mag Niet in overspanning gaan.
een opvangbak onder het toestel moet steeds voorzijn.

11.7

Het toestel moet regelmatig worden onderhoden door een professioneel installmenteur, ondereer:

kalkaanslag op de verwarmingselementen en op de veiligheidsonderdelen moet regelmatig verwijderd worden.
de veiligheidsgroep要去 goed worden onderhonden ondereer om overdruk te vermijden.
het oorspronkelijke toestel en toebehoren mogen Niet worden gewijzigd of ontmanteld tenzij na goedkeuring van de fabrikant.
enkel reserve-onderdelen aanbevolen door de fabrikant mogen worden gebruikt.
het identificatielabel van het toestel mag Niet van het toestel worden verwijderd.

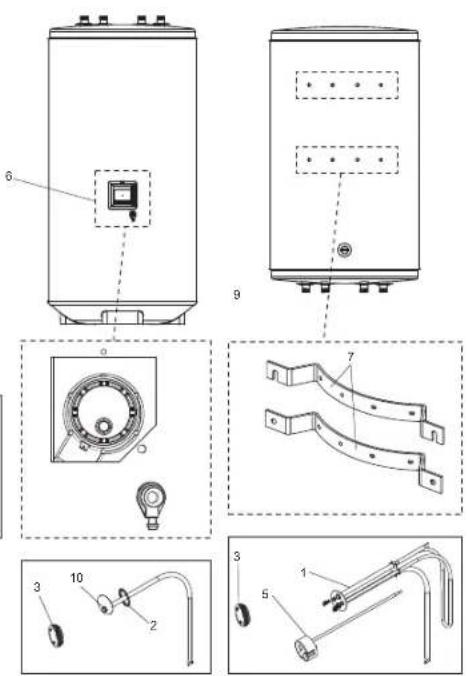

12. Reserveonderdelen

De volgende lijst van onderdelen is beschikkaar voor de Remeha Aqua Plus waterverwarmer. Vermeld algijd het serie- en typenummer van het gevevensplaatje.

Gebruik alkijd originele onderdelen, aanbevolen door de fabrikant van het product. Het Niet gebruiken van originele onderdelen doet de garantie verrallen en kan leiden tot gevaarlijke situatuies.

No. Omschrijving

1 Dompelweerstand gebogen 2,7kW 230V 95 607 758
2 Flensdichting 95861 104
3 Borgmoer 95 860 723
4 Sleutel voor borgmoer 95 860 724
5 Thermostat voor watertstand 95 861 208
6 Deksel 95 607 836
7* Set muurbeugels 95 860 728
10 Flens met boilersensorbuis 95 607 757
11 Flexibele leiding set

95607755

*OPGELET - Enkel voor de muurhangende uitvoering

13. Milieu

Dit product is 100% recycleerbaar.

De isolatie is vrij van CFK's, zonder risico voor de ozonlaag

14. Prestaties

Remeha Aqua Plus

Aanvoer-/Retourtemperatuur 90^ / 70^ . Koudwater temperatuur 10^

Model Op	o. warmtewisselaar Drukverlies	warmtewisselaar	Vermogen warmtewisselaar (@ 15 l/min)	Stilstands verliezen
(II) (m2) (millibar) (kW) (kWh/24h)
100 W 1.0	20 42 0.76
125 W 1.0	20 42 0.98
150 W 1.0	20 42 1.13
125 S 1.0	20 42 1.37

Metlektrischeweerstand2,7kW

Model Weerstands vermogen	Opwarmtijd (15°C tot 60°C)
(I)	(kW) (min.)
100	2.7	125
125	2.7	141
150	2.7	157

Remeha solo ketel		Remeha boiler	CW-klasse	Specifiek tapdebiet **	Continu tapdebiet \( \overline{\mathrm{a}} - {40}^{ \circ }\mathrm{C}\left( {\mathrm{l}/\mathrm{{min}}}\right) \)
Calenta 25s	+	Aqua Plus 100w	6	18	12
Calenta 25s	+	Aqua Plus 125w	6	20	12
Calenta 25s	+	Aqua Plus 125s	6	20	12
Calenta 25s	+	Aqua Plus 150w	6	22	12
Calenta 35s	+	Aqua Plus 100w	6	21	15
Calenta 35s	+	Aqua Plus 125w	6	23	15
Calenta 35s	+	Aqua Plus 125s	6	24	16
Calenta 35s	+	Aqua Plus 150w	6	25	15
Quinta Pro 45	+	Aqua Plus 100w	6	21	15
Quinta Pro 45	+	Aqua Plus 125w	6	23	15
Quinta Pro 45	+	Aqua Plus 125s	6	24	16
Quinta Pro 45	+	Aqua Plus 150w	6	25	15

• Waarden tabel met boilertemperatuur 60°C, koudwater 10°C
  **Maximaledebiet-10min@40C(l/min)
  ***voor een optimale werkdigClient de Quinta Pro 45 ingesteld te worden op Solo (boilerregeling progressief) tapwater bedrif

15. ErP Informatie

Model(len) Aqua Plus 125 S 100 W 125 W 150 W
Energie-efficientieklasse		c	b	d
Warmhoudverlies W 57 32 40 46
Opslagvolume | 125.0 100.0 125.0 150.0

Tabel: Technische parameters volgens Europese Commissie verordeningen 814/2013 en 812/2013

Notes:

Dit product is gemaakt en ontwikkeld met de meest recente technologieën. Wijzigingen können aangebracht worden zonder voorafgaandelijke verwittiging, alhoewel alle gevevens, bij het ter perse gaan van dit document, nauwbezet gecontroleerd zich.

Droit d'auteur
