GEBRUIKSAANWIJZING Aqua pro 300 Remeha

Datum van de installatie: Serienummer: Uw installateur:

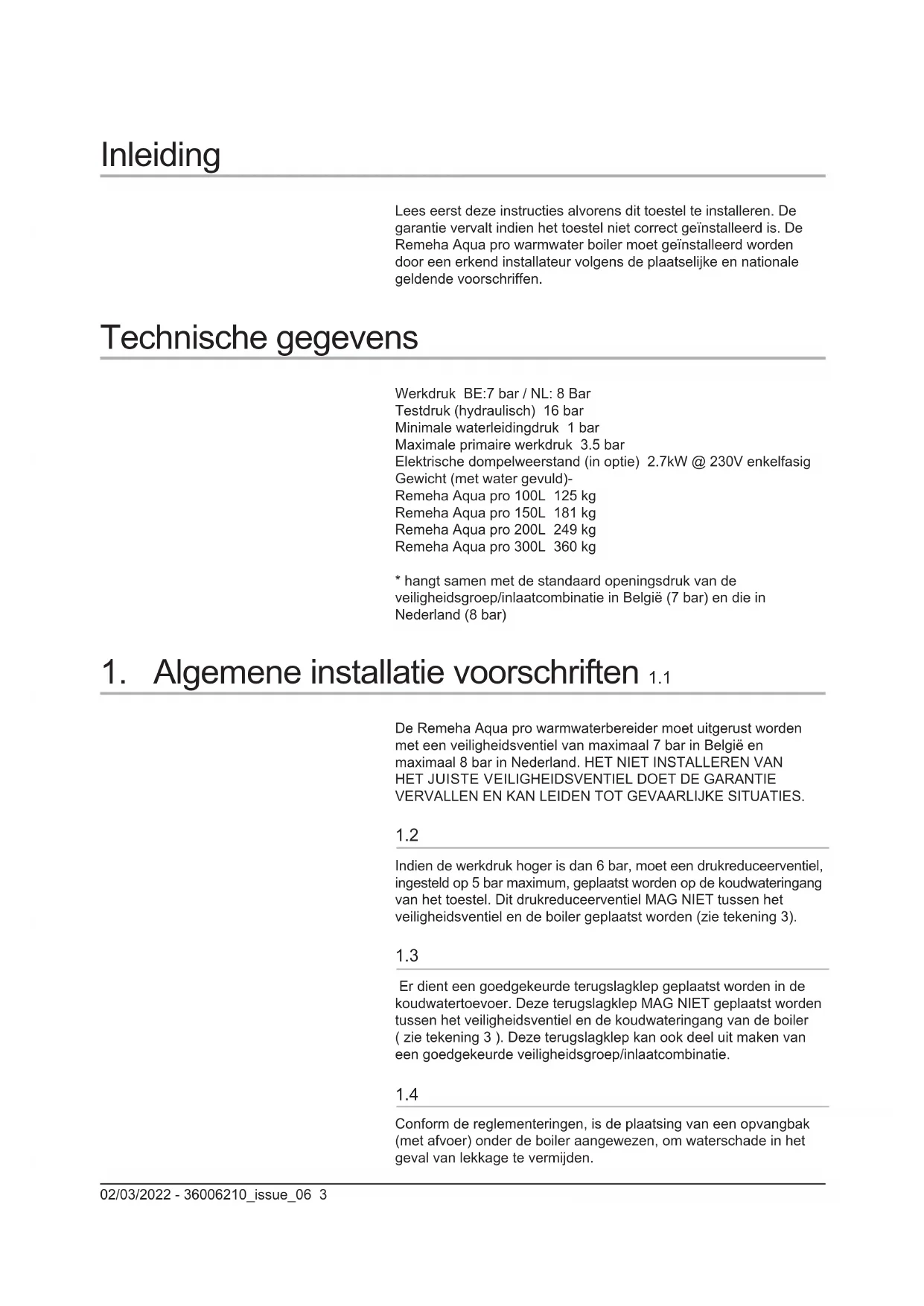

Naam: Adres: Postcode + Gemeente: Telefoon: Fax: GSM:02/03/2022 - 36006210_issue_06 3 Inleiding Lees eerst deze instructies alvorens dit toestel te installeren. De garantie vervalt indien het toestel niet correct geïnstalleerd is. De Remeha Aqua pro warmwater boiler moet geïnstalleerd worden door een erkend installateur volgens de plaatselijke en nationale geldende voorschriffen. Technische gegevens Werkdruk BE:7 bar / NL: 8 Bar Testdruk (hydraulisch) 16 bar Minimale waterleidingdruk 1 bar Maximale primaire werkdruk 3.5 bar Elektrische dompelweerstand (in optie) 2.7kW @ 230V enkelfasig Gewicht (met water gevuld)- Remeha Aqua pro 100L 125 kg Remeha Aqua pro 150L 181 kg Remeha Aqua pro 200L 249 kg Remeha Aqua pro 300L 360 kg

• hangt samen met de standaard openingsdruk van de veiligheidsgroep/inlaatcombinatie in België (7 bar) en die in Nederland (8 bar)

1. Algemene installatie voorschriften 1.1

De Remeha Aqua pro warmwaterbereider moet uitgerust worden met een veiligheidsventiel van maximaal 7 bar in België en maximaal 8 bar in Nederland. HET NIET INSTALLEREN VAN

Indien de werkdruk hoger is dan 6 bar, moet een drukreduceerventiel, ingesteld op 5 bar maximum, geplaatst worden op de koudwateringang van het toestel. Dit drukreduceerventiel MAG NIET tussen het veiligheidsventiel en de boiler geplaatst worden (zie tekening 3).

Er dient een goedgekeurde terugslagklep geplaatst worden in de koudwatertoevoer. Deze terugslagklep MAG NIET geplaatst worden tussen het veiligheidsventiel en de koudwateringang van de boiler ( zie tekening 3 ). Deze terugslagklep kan ook deel uit maken van een goedgekeurde veiligheidsgroep/inlaatcombinatie.

Conform de reglementeringen, is de plaatsing van een opvangbak (met afvoer) onder de boiler aangewezen, om waterschade in het geval van lekkage te vermijden.4 02/03/2022 - 36006210_issue_06 Rondel Bout Muurbeugel Tekening 2

De elektrische installatie moet voldoen aan de lokaal en landelijk geldende voorschriften.

Dit toestel moet altijd verticaal geplaatst worden.

Indien het toestel aan de muur bevestigd wordt, dient de voorgeschreven muurbeugel (accessoire) geplaatst te worden. De vloer dient volledig vlak te zijn indien de boiler vrijstaand op de vloer geplaatst wordt.

Er dient voldoende plaats rond de boiler voorzien te worden voor de aansluitingen, en ook voor de toegankelijkheid van alle onderdelen van de boiler. Zie montagematen ophangbeugels voor de afstanden.

BELANGRIJK! Controleer voor installatie of de muur of de vloer voldoende stevig is om het volledige gewicht (inclusief water) van de boiler te dragen ( zie Technische Gegevens ) en dat er geen verborgen leidingen ( gas, elektriciteit, water ) onder of achter de boiler aanwezig zijn.

De boiler moet geplaatst worden in een VORSTVRIJE RUIMTE. Zie Tekening 1 voor afmetingen. Inhoud Afmetingen (mm) A B C D

Zie tekening 1 en tekening 2 voor de plaatsing van de muurbeugels. Gebruik stevige bouten en pluggen om de boiler aan de muur te bevestigen. De 300L boiler kan enkel op de vloer geplaatst worden.

Bevestig de muurbeugels met de zeskantige gemonteerde bouten op de boiler. De bovenste beugel heeft inkepingen: deze inkepingen moeten naar beneden wijzen.

Draai de bovenste muurbouten in de muur tot 6mm van de wand.

Hang de boiler op aan de bovenste bouten en breng de bouten van de onderste muurbeugel aan. Trek daarna alle bouten aan.

4. Wateraansluitingen

De hydraulische installatie moet voldoen aan de geldende landelijke en lokale voorschriften.

Zie ook hoofdstuk 1. Monteer de kranen, kleppen, drukreduceerventiel ( indien nodig ) volgens de volgorde in tekening 3. Verzeker U ervan, dat de juiste stroomrichting volgens de pijlen op de respectievelijke kranen, kleppen en ventielen, gehandhaafd wordt.

Het is ook mogelijk de boiler rechtstreeks aan te sluiten met buis ø22: de nodige moeren en knelringen zijn meegeleverd. De draadaansluiting is 3/4M”. Tekening 2 Tekening 3

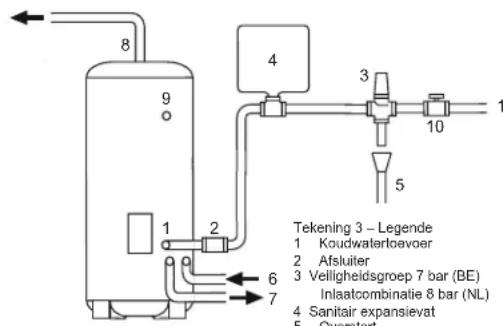

Tekening 3 – Legende1 Koudwatertoevoer2 Afsluiter3 Veiligheidsgroep 7 bar (BE) Inlaatcombinatie 8 bar (NL)4 Sanitair expansievat5 Overstort6 Toevoer primaire kring (CV)7 Terugvoer primaire kring (CV)8 Warmwater uitgang9 Circulatieleiding Ring Bout Muurbeugel6 02/03/2022 - 36006210_issue_06

De KOUDWATER TOEVOER (1) is BLAUW gemarkeerd, de WARMWATER UITGANG (8) is ROOD gemarkeerd.

Het is aan te bevelen om een afsluiter in de koudwatertoevoer te monteren.

Een overstort (5) moet via een trechter aangesloten worden op het expansieventiel van de boiler ( zie tekening 3). Monteer ook, bij voorkeur, een aftapkraan: deze kraan dient gemonteerd te worden tussen de boiler en de veiligheidsgroep.

Een sanitair expansievat (4) kan gemonteerd worden op de koudwatertoevoerleiding ( tekening 3 ). Hierin wordt het opwarmende drinkwater tijdelijk opgevangen en wordt dan niet afgevoerd naar het riool. Het expansievat moet wel voldoen aan de landelijke drinkwatereisen.

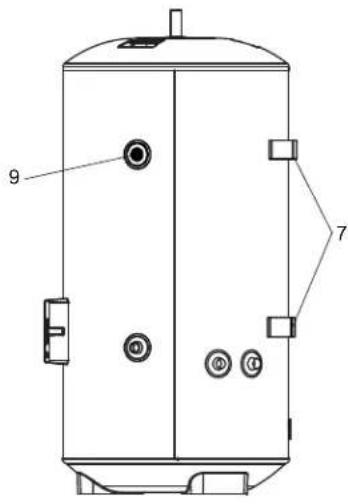

De boiler is voorzien van een circulatieleiding (9) aansluiting ½". Een RVS stop ½" sluit deze opening af. Deze dient eerst verwijderd te worden alvorens de circulatieleiding aan te sluiten.02/03/2022 - 36006210_issue_06 7

5. Aansluiten elektrisch vewarmingselement

Tap het warmwatertoestel volledig af.

Open de afdekkap die aan de voorzijde zit.

Verwijder de borgmoer middels de speciale moersleutel.

Verwijder de boilersensorbuis. Plaats nu het verwarmingselement, waarbij het onderste gedeelte naar beneden wijst. Plaats de borgmoer terug en draai deze aan zodat het element weer vastzit.

Plaats vervolgens de thermostaat met de pin in het verwarmingselement, waarbij gelet moet worden dat de contacten op de daarvoor correspondeerde klemmen zijn aangesloten. Controleer of de thermostaat tegen de aanslag is gedrukt.

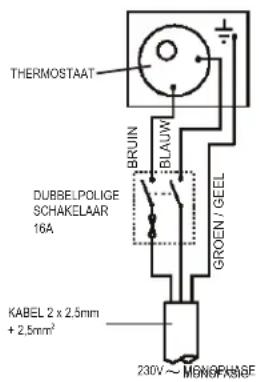

Sluit het elektrische verwarmingselement aan volgens tekening 4. Zet vervolgens de afdekkap weer vast.

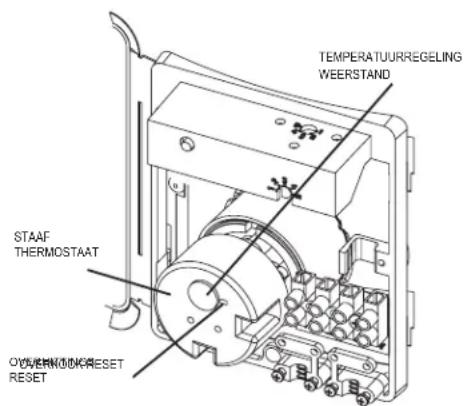

De dompelaar beschikt over een regelthermostaat en een oververhittingsbegrenzer. De dompelaar heeft een nominaal vermogen van 2,7 kW op 230 V.

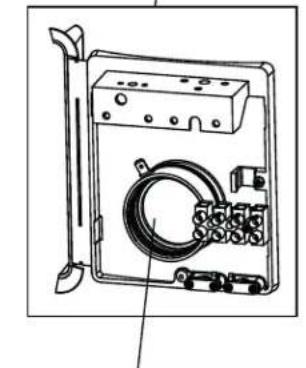

De dompelaar wordt gemonteerd achter een grijs kunststof deksel dat zich aan de voorzijde van het toestel bevindt. Het deksel wordt aan het bovenste deel bevestigd met een schroef. SCHAKEL DE SPANNING AF ALVORENS AAN HET TOESTEL TE WERKEN. Tekening 4 DUBBELPOLIGESCHAKELAAR 16A THERMOSTAATKABEL 2 x 2,5mm+ 2,5mm

Het verwarmingselement dient te allen tijden geaard zijn.

Alle elektrische kabelaansluitingen dienen uitgevoerd te worden door een gekwalificeerde installateur. Dit zal gebeuren conform de plaatselijke en nationale geldende richtlijnen voor elektrische aansluitingen. Het circuit zal worden beveiligd door een passende zekering en een tweepolige scheidingsschakelaar met een scheiding van de contacten van minimaal 3 mm op de twee polen.

De kabelaansluitingen van het verwarmingselement dienen te worden aangebracht zoals in schema 4 wordt getoond. De voedingskabel moet over de pakkingbus worden geleid en de buitenste kabelmantel dient stevig op de pakkingbus worden bevestigd met een schroef. Plaats vóór gebruik altijd de afdekkap terug.

STEL HET VERWARMINGSELEMENT NIET IN BEDRIJF voordat het warmwatertoestel met water is gevuld.

Wij raden aan de thermostaat van het verwarmingselement in te stellen tussen stand 4 en 5 (60 tot 65°C), terwijl deze tussen 1 en 5 (10°C en 70°C) kan worden ingesteld.

De thermostaat bevat een oververhittingsbegrenzer. De knop voor het opnieuw inschakelen van de begrenzer is gemarkeerd op schema 5. Overbrug NOOIT de oververhittingsbegrenzer.02/03/2022 - 36006210_issue_06 9

6. Aansluiten van het CV-circuit

De warmwaterboiler is aangepast voor aansluiting op ketels op gas of op stookolie. De cv-ketel dient te beschikken over een temperatuurregelaar en een beveiliging tegen oververhitting. Zie de handleiding van de cv-ketel.

Het primaire circuit van de cv-ketel MOET met een pomp zijn uitgerust. Werking via thermosifon is onmogelijk vanwege het bijzondere ontwerp van de hoofd-warmtewisselaar. Wij raden aan een ontluchtingspunt of een automatische ontluchter in het circuit te plaatsen.

De grijze afdekkap aan de voorzijde verbergt de plaats die is bedoeld voor het plaatsen van een boilersensor voor aansturing van seen CV-ketel.

7. Inbedrijfstelling

Vul de boiler eerst met water en controleer op lekkages. Schakel daarna de ketel of het elektrische verwarmingselement (accessoire) in.

Controleer alle water en elektriciteitsaansluitingen.

Open een warmwaterkraan in de installatie; open de koudwatertoevoer van de boiler.

Neem voldoende tijd om de boiler te vullen en de installatie te ontluchten. Sluit de warmwaterkraan in de installatie.

Sluit alle warmwaterkranen van de installatie en controleer op waterlekken.

Controleer de goede werking van de veiligheidsklep / inlaatcombinatie: verzeker U ervan dat het expansiewater vrij kan wegstromen.

Vul de primaire kring van de boiler, volgens de voorschriften van de ketelfabrikant. Indien driewegkleppen aanwezig zijn: controleer of deze open staan bij het vullen van de installatie. Open eventueel het ventiel van de automatische ontluchter om alle lucht uit de primaire kring te verwijderen.

Werking met elektrisch verwarmingselement: de watertemperatuur staat ingesteld op ongeveer 60°C. Schakel de elektrische stroom in. Indien nodig: pas de temperatuur aan ( zie tekening 4 ).

SCHAKEL DE ELEKTRICITEIT UIT ALVORENS DE

TEMPERATUUR TE WIJZIGEN.

Werking met de centrale verwarmingsketel: zet de installatie in werking en controleer of de regeling van de installatie ingesteld is voor warmwaterproductie. Kijk de werking na van de laadpomp en/of drieweg kleppen en laat de boiler opwarmen.02/03/2022 - 36006210_issue_06 11

8. Controle en Onderhoud

Het elektrische element vergt weinig onderhoud, uitgezonderd de regio’s met zeer hard water, regelmatig onderhoud is dan vereist voor een goede werking.

Zet de boiler buiten werking en schakel het toestel elektrisch af. Sluit de koudwatertoevoer van de boiler.

Open een warmwaterkraan in de installatie om de druk weg te nemen in de installatie. Laat de boiler leeglopen via de aftapkraan.

Open de afdekkap aan de voorzijde van de boiler en koppel de elektrische bedrading af. Verwijder voorzichtig de regelthermostaat.

Maak de draadnippel los met meegeleverde sleutel. Trek vervolgens het verwarmingselement uit de boiler (voorzichtig, beschadig de capillairen niet!). OPMERKING: na verloop van tijd kan het zijn dat de dichting aan boiler kleeft. Gebruik een ronde schroevendraaier en steek deze in een huls van de flens en beweeg zachtjes naar boven en beneden om de dichting los te maken.

Verwijder voorzichtig de kalkafzetting op het verwarmingselement, gebruik geen scherp gereedschap.

Controleer of de afdichtingsring nog in tact en onbeschadigd is. Plaats indien nog een nieuwe pakking.

Monteer het verwarmingselement opnieuw en kijk na of het uiteinde wel onderaan in de boiler zit en de warmtewisselaar niet raakt. Plaats de borgmoer terug en zet vast met de moersleutel. Gebruik eventueel een ronde schroevendraaier als hulpmiddel om de weerstand op zijn plaats te houden.12 02/03/2022 - 36006210_issue_06

Plaats het verwarmingselement terug: zie er op toe dat het capillair niet beschadigd raakt en niet in contact is met één van de elektrische aansluitklemmen.

Hermonteer de thermostaat van het elektrische verwarmingselement. Steek de thermostaat, die het verwarmingselement bedient, op die wijze in de bovenste huls, dat de mannelijke pinnen passen in de vrouwelijke van het verwarmingselement. Druk de thermostaat vast in de klemmen van het elektrische verwarmingselement. Zorg er voor dat het messing van de thermostaat in contact is met de flens.

Sluit het elektrisch verwarmingselement weer aan. Sluit vervolgens weer de afdekkap.

9. Veiligheidskleppen

De overdrukklep, terugslagklep, afsluiter en aftapkraan moeten regelmatig gecontroleerd worden op hun goede werking.

Kijk na of het expansiewater vrij kan weglopen door het overdrukventiel te openen. Draai de knop terug om het overdrukventiel terug in originele positie te plaatsen. LET OP: DIT WATER KAN ZEER HEET ZIJN!02/03/2022 - 36006210_issue_06 13

10. Gebruiksvoorschriften

De Remeha Aqua pro warmwaterboiler slaat warm water op volgens een instelbare temperatuur. Deze temperatuur is middels de boiler of thermostaat in te regelen. Om schade te voorkomen schakel uw installateur in.

Om te beletten dat de boiler bevriest in de winter: zet deze nooit volledig buiten werking zonder de boiler volledig leeg te laten lopen. Indien de boiler niet leeg zal zijn: zet de thermostaat op minimum ( positie 1 ) om zo weinig mogelijk energie te verbruiken. LET OP! door dit te doen wordt de sanitaire installatie zelf niet beveiligd tegen vorst.

Om te verzekeren dat de warmwaterboiler optimaal blijft werken, moet deze regelmatig onderhouden worden.

Sluit of blokkeer nooit de uitgang van veiligheidsventielen.

Sla nooit op veiligheidsventielen.

Sluit nooit elektrische veiligheidsvoorzieningen kort.

Indien de boiler niet goed werkt: neem te allen tijden contact met uw installateur op.14 02/03/2022 - 36006210_issue_06

Voor de garantiebepaling verwijzen wij u naar de Algemene verkoop- en leveringsvoorwaarden.

De verkopende partij kan niet aansprakelijk gesteld worden voor kosten of schade te wijten aan:

een gebrekkige installatie door een derde (bv. veiligheidsgroep niet verbonden met waterafvoer, ontbreken van een opvangbak, vorst,...),

een slechte toegankelijkheid van het toestel.

het verkeerd gebruik van het toestel. De bepalingen van deze garantie voorwaarden doen geen afbreuk aan het recht dat de koper geniet op grond van de wettelijke garantie.

Dit toestel dient voor het opwarmen van drinkwater voor menselijk gebruik en is o.m. uitgesloten voor opwarming van zwembadwater.

Het toestel moet altijd aangesloten worden op het openbare waterleidingnet.

Het toestel moet normaal en regelmatig worden gebruikt en regelmatig worden onderhouden door een professioneel installateur.02/03/2022 - 36006210_issue_06 15

Omgevingsvoorwaarden:

de installatie mag niet blootstaan aan een agressieve omgeving zoals vorst of slechte weersomstandigheden.

de installatie moet gemakkelijk toegankelijk zijn.

het water dat door het toestel moet worden opgewarmd mag niet te veel kalk bevatten. De resthardheid mag in ieder geval niet minder dan 12 Franse graden bedragen.

de installatie mag niet blootstaan aan een overdruk (meer dan 8 bar).

het toestel en de installatie moeten met de nodige voorzichtigheid worden behandeld.

de elektrische voeding van de warmwaterbereider mag niet in overspanning gaan.

een opvangbak onder het toestel moet steeds voorzien zijn.

Het toestel moet regelmatig worden onderhouden door een professioneel installateur, onder meer:

kalkaanslag op de verwarmingselementen en veiligheidsonderdelen moet regelmatig verwijderd worden.

de veiligheidsgroep moet goed worden onderhouden onder meer om overdruk te vermijden.

het oorspronkelijke toestel en toebehoren mogen niet worden gewijzigd of ontmanteld tenzij na goedkeuring van de fabrikant of verkoper.

enkel reserve-onderdelen aanbevolen door de fabrikant of verkoper mogen worden gebruikt.

het identificatielabel van het toestel mag niet van het toestel worden verwijderd.16 02/03/2022 - 36006210_issue_06

12. Reserveonderdelen

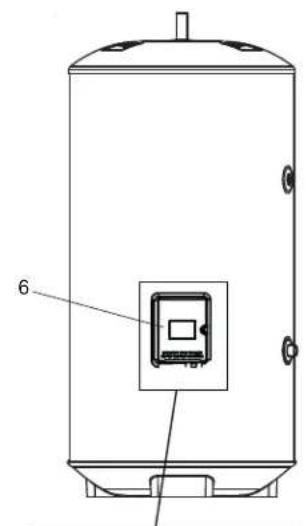

De volgende lijst van onderdelen is beschikbaar voor de Remeha Aqua pro waterverwarmer. Vermeld altijd het serie- en typenummer van het gegevensplaatje. Gebruik altijd originele onderdelen, aanbevolen door de fabrikant van het product. Het niet gebruiken van originele onderdelen doet de garantie vervallen en kan leiden tot gevaarlijke situaties. No. Omschrijving 1 Dompelweerstand gebogen 2,7kW 230V 95 860 622 2 Flensdichting 95 861 104 3 Borgmoer 95 860 723 4 Sleutel voor borgmoer 95 860 724 5 Thermostaat voor weerstand 95 861 208 6 Deksel 95 860 726 7 Set muurbeugels 95 860 728 8 Set knelfittingen ø22 95 860 729 9 Stop RVS ½" 95 860 731 10 Flens met boilersensorbuis 95 860 725

Dit product is 100% recycleerbaar. De isolatie is vrij van CFK’s, zonder risico voor de ozonlaag.02/03/2022 - 36006210_issue_06 17

Koudwateraansluiting (blauw) Circulatieleidingaansluiting (grijs) Warmwateruitgang (rood) Toevoer primaire kring (grijs) Terugvoer primaire kring (grijs)02/03/2022 - 36006210_issue_06 19
