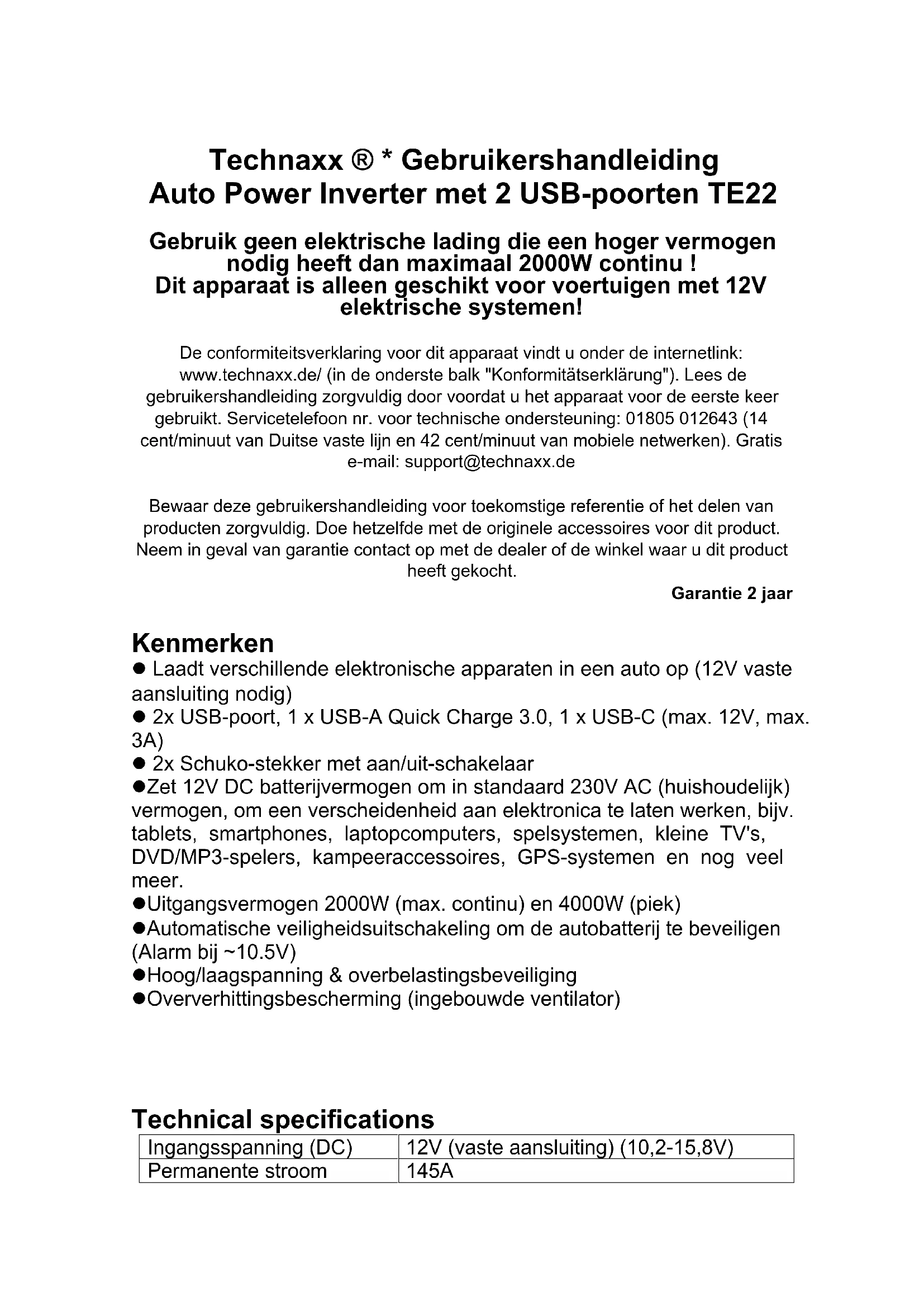

Technical specifications Ingangsspanning (DC) 12V (vaste aansluiting) (10,2-15,8V) Permanente stroom 145AIngangsstroom Max. 175A Uitgangsvermogen 2000W (maximaal, continu), 4000W (piek) Uitgangsspanning USB (DC) 5V-12V Uitgangsspanning Schuko (AC) / AC-frequentie 230V / 50Hz nominal Output Waveform Sinusgolf Nominaal belastingsrendement 85% Lage batterijspanning uitschakeling en alarm bij ~10.2V USB-uitvoerpoorten (DC) ~30Watt (aandeel) AC-uitgang 2x Schuko poort Beveiliging van het circuit (DC overbelasting) 6x 40A interne zekering van de auto (vervangbaar; voorgesteld door technische) Gewicht / Afmetingen 4.2kg / (L) 36,0 x (W) 26.0 x (H) 11.9cm Inhoud van de verpakking Auto Power Inverter met 2 USB-poorten TE22, 2x0,6m aansluitkabel, gebruikershandleiding

Normaal gebruik De vermogensomvormer is bedoeld om de 12 V-gelijkstroomspanning om te zetten naar ⚫ wisselspanning 230 V/50 Hz en/of ⚫ gelijkspanning van 12 V/max. 3000 mA (USB-A QC3.0) ⚫ gelijkspanning van 12 V/max. 3000 mA (USB-C)

• De stroomomvormer is alleen bedoeld voor permanente installatie. Dit apparaat is niet bedoeld voor gebruik door kinderen of personen met een beperkte mentale capaciteit of een gebrek aan ervaring en/of deskundigheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Dit apparaat is niet bedoeld voor commercieel gebruik. Elk ander gebruik of wijziging van het toestel wordt als ongepast beschouwd en brengt aanzienlijke risico's met zich mee. De fabrikant is niet aansprakelijk voor schade als gevolg van oneigenlijk gebruik. Beoogde sites De stroomomvormer is bedoeld voor installatie in ⚫Auto's (en vrachtwagens) ⚫Caravans ⚫Boten met 12V batterijen. Plaats de stroomomvormer niet:⚫in de buurt van warmtebronnen (radiatoren, direct zonlicht), brandbare materialen, batterijvak of startbatterij, ⚫vochtige locaties of locaties die worden blootgesteld aan druppelend of spattend water, ⚫in omgevingen met explosiegevaar Product Overview

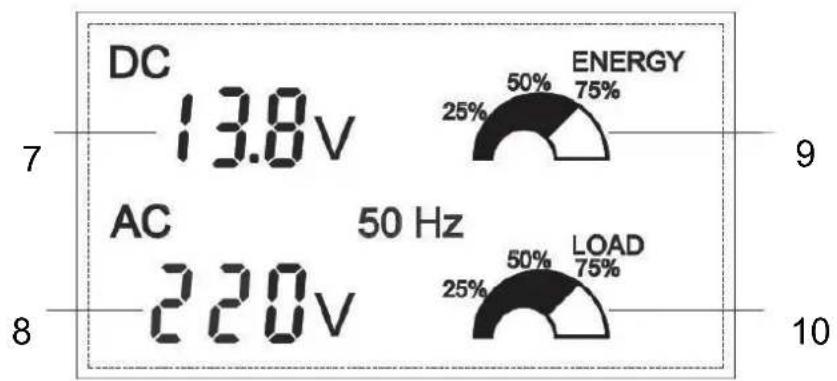

Percentage van de batterijbelasting

Percentage van de uitvoerbelasting

Negatieve Machtsinputterminal

LED-indicatie (Rood-licht aan, geel-fout, groen-normaal werk)

Positieve stroominvoerklem

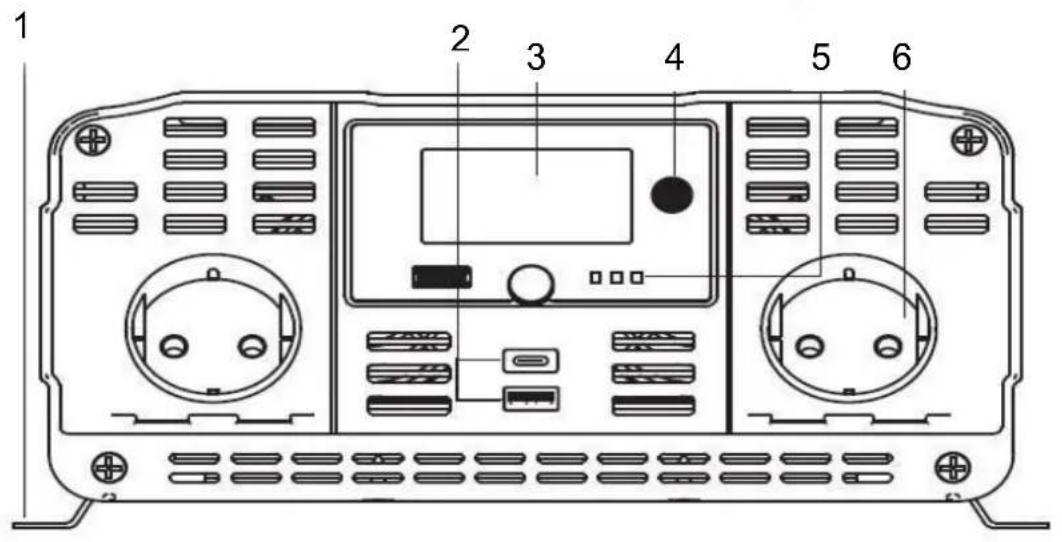

(2) Beide USB-poorten delen de max. 6000mA. (4) Schakelt de omvormer in en uit (druk op de knop gedurende 3 sec.) (5) LED groen: Omvormer werkt, LED Geel: Laagspanningsalarm of overbelastingsprtotectie, LED Rood: verbonden met de batterij (13) Koelventilator met hoge snelheid. Wanneer de temperatuur in de omvormer een vooraf ingestelde grenswaarde overschrijdt, wordt de koelventilator automatisch ingeschakeld om de omvormer te koelen. Wanneer de temperatuur daalt, schakelt de ventilator uit. Accucapaciteit bepalen Het type en de grootte van de batterij hebben een sterke invloed op de prestaties. Daarom moet u het type ladingen identificeren dat uw omvormer zal aandrijven en hoeveel u zal gebruiken tussen de ladingen. Als u eenmaal weet hoeveel vermogen u zult gebruiken, kunt u bepalen hoeveel accucapaciteit u nodig hebt. Technaxx raadt u aan om zoveel mogelijk accucapaciteit te kopen.Let Op: Risico op schade aan de omvormer.. ⚫ De omvormer mag alleen worden aangesloten op een accu met een nominaal vermogen van 12V. ⚫ Niet werken als de omvormer is aangesloten op een 6/24V-accu. Installatie van de spanningsomvormer Installeer de omvormer met geschikte schroeven (niet meegeleverd): ⚫op stevige en gelijkmatige plaatsen, ⚫op schone, droge en onbrandbare oppervlakken, ⚫ in goed geventileerde ruimtes. Zorg ervoor dat u de ventilatieopeningen niet afdekt. Aansluiten van de omvormer Deze omvormer heeft twee DC-kabelaansluitingen, een positieve en een negatieve. De volgorde van de stappen in de volgende procedure minimaliseert het gevaar van vonken in de buurt van de batterijbank. Bereid alle kabelsetuiteinden voor met ringklemmen aan de uiteinden van de batterij. Selecteer de OFF-positie op de omvormer Verwijder de rode positieve (+) schroefdop. Schuif de rode positieve (+) kabelkabel op de rode positieve (+) schroefbout. Draai de schroefdop van de connector stevig vast Verwijder de zwarte negatieve (-) schroefdop. Schuif de zwarte negatieve (-) kabelkabel op de zwarte negatieve (-) schroefverbinding. Draai de schroefdop van de connector stevig vast Sluit de rode positieve (+) kabel stevig aan op de positieve (+) pool van de batterij of de stroombron. Sluit de zwarte minkabel (-) stevig aan op de minpool (-) van de batterij of de stroombron. Sluit een 2,00mm² draad of grotere geïsoleerde draad aan tussen de massaconnector van het chassis op de omvormer en een schoon elektrisch massapunt op het voertuig. Dit minimaliseert mogelijke elektrische storing bij gebruik van TV's of radio's. Opmerking: Vonken is normaal voor de eerste aansluiting. Werking Before using the power inverter determine your equipment’s total watts! Bepaal voor het gebruik van de stroomomvormer het totale vermogen van uw apparatuur! Sluit niet meer watt aan dan het uitgangsvermogen (maximaal continu vermogen) van het apparaat (zie technische specificaties). Bepaal het vereiste totale vermogen, de Wattwaarden staan meestalvermeld in de handleidingen van de apparatuur of op de typeplaatjes. Als uw apparatuur in Ampère wordt beoordeeld, moet u dat aantal vermenigvuldigen met de AC-netwerkspanning om het aantal Watt te bepalen. (rekenvoorbeeld: voor een boormachine is 1,5A 1,5A x 230Volt = 345Watt nodig. Geen probleem om de boormachine te gebruiken). Vergeet niet dat de accu van het voertuig wordt ontladen als het voertuig niet draait. ⚫ Om te bepalen welke DC-batterijversterkers nodig zijn, deelt u het totale benodigde vermogen (van bovenaf) door de nominale batterijspanning om te bepalen welke DC-versterkers nodig zijn. 345Watt / 12V = 28,75A DC Om een schatting te maken van de benodigde accu-ampèreuren Vermenigvuldig de benodigde DC-versterkers (van bovenaf) met het aantal uren dat u uw apparatuur naar schatting uitsluitend met behulp van de accu's zult gebruiken voordat u de accu's moet opladen met behulp van de netstroom van het nutsbedrijf of de generator. Compenseren voor inefficiëntie door dit getal te vermenigvuldigen met 1,2. Dit geeft u een ruwe schatting van het aantal ampère-uren batterijvermogen (van één of meerdere batterijen) dat u moet aansluiten op uw omvormer/lader. 28,75A DC x 0,5h runtime x 1,2 inefficiëntiegraad = 17,25 ampère-uren. Om een schatting te maken van de benodigde hoeveelheid batterijen, moet u, gezien uw toepassing, uw batterijen lang genoeg laten opladen om de lading die tijdens het gebruik van de omvormer verloren is gegaan te vervangen, anders zullen uw batterijen uiteindelijk leeglopen. Om een schatting te maken van de minimale tijd die u nodig heeft om uw batterijen op te laden gezien uw toepassing, verdeelt u uw benodigde batterij ampère-uren (van bovenaf) door de nominale laadversterkers van uw omvormer/lader (afhankelijk van de ON/OFF-instellingen). 17,25 Ampère- uur / 40 A omvormer/lader = 0,43 uur opladen. Werking Zet de omvormer aan: Houd de ON/OFF-knop op het frontpaneel 3 seconden ingedrukt. Het GROENE LEIDENE indicatorlampje zal het controleren van de omschakelaar oplichten. Schakel de omvormer uit: Houd de ON/OFF-knop op het frontpaneel 3 seconden ingedrukt. Wanneer u hebt bevestigd dat het te bedienen apparaat is uitgeschakeld, sluit u een apparaatkabel aan op een van de 230V-stopcontacten op het frontpaneel van de omvormer. Draai de omvormer, houd de AAN/UIT-knop 3 seconden ingedrukt. Zet het apparaat aan. Om de verbinding te verbreken, moet u de bovenstaande procedure omkeren Opmerking: Als u meerdere ladingen van de omvormer gaat gebruiken, zet ze dan apart aan nadat u de omvormer hebt ingeschakeld. Dit zorgt ervoor dat de omvormer niet voor alle belastingen tegelijk de startstroom hoeft te leveren.De omvormer gebruiken om een tv of audioapparaat te bedienen De omvormer is afgeschermd en gefilterd om signaalinterferentie tot een minimum te beperken. Desondanks kan er enige interferentie optreden met uw televisiebeeld, vooral bij zwakke signalen. Hieronder vindt u enkele suggesties om te proberen de ontvangst te verbeteren. Zorg ervoor dat de televisie-antenne onder normale bedrijfsomstandigheden een duidelijk signaal produceert (d.w.z. thuis aangesloten op een standaard 230 volt stopcontact). Zorg er ook voor dat de antennekabel voldoende is afgeschermd en van goede kwaliteit is. Probeer de positie van de omvormer, de antennekabels en het netsnoer van de televisie te wijzigen. Voeg een verlengsnoer van de omvormer toe aan de televisie om het stroomsnoer en de antennekabels te isoleren van de 12 volt stroombron. Probeer het netsnoer van de televisie en de ingangskabels die van de 12 volt stroombron naar de omvormer lopen, op te rollen. Bevestig een of meerdere "Ferriet Data Line Filters" op het netsnoer van de televisie. Ferriet Data Line Filters zijn te koop bij de meeste elektronicazaken. Probeer de omvormer te aarden met een minimale (0,75mm²) draad, met een zo kort mogelijke lengte. Beschermende eigenschappen Laagspanningsalarm (gele LED op de omvormer)– Deze toestand is niet schadelijk voor de omvormer, maar kan de stroombron beschadigen. De omvormer schakelt uit wanneer de ingangsspanning tot 10,5 volt daalt en er tegelijkertijd een akoestisch alarm klinkt. Overbelastingsbeveiliging (gele LED op de omvormer) - De omvormer wordt automatisch uitgeschakeld als de continue trekkracht hoger is dan het maximale wattage. Wanneer de omvormer op of in de buurt van het maximale vermogen is, klinkt er een alarm. Wanneer het alarm afgaat, moet u het apparaat (de apparaten) loskoppelen om de uitgang van de omvormer op een aanvaardbaar niveau te brengen. Als u de omvormer op of in de buurt van het maximale vermogen blijft gebruiken, zal deze uiteindelijk oververhit raken en worden uitgeschakeld. Als u de maximale output van de omvormer overschrijdt, gaat het alarm af en schakelt de omvormer automatisch uit. De gele storingsindicator zal oplichten en het alarm zal blijven afgaan. De omvormer moet worden gereset na een overbelastingsconditie. Temperatuurbescherming De omvormer is uitgerust met een koelventilator. Afhankelijk van de belasting en de temperatuur van de omvormer wordt de koelventilator indien nodig in- en uitgeschakeld om de omvormer te koelen. Als detemperatuur ongeveer 80°C bereikt, schakelt de omvormer automatisch uit. Schakel de omvormer uit en laat hem minimaal 15 minuten afkoelen. Controleer voor het opnieuw opstarten het totale vermogen van de apparaten die onder spanning staan. De omvormer resetten

1. 1. Schakel de omvormer uit met de AAN/UIT-schakelaar op de

omvormer, afhankelijk van de manier waarop de omvormer werd aangestuurd. 2. 2. Trek de stekker van alle apparaten uit het stopcontact.

3. 3. Schakel de omvormer weer in met de ON/OFF-schakelaar op de

omvormer. 4. Voordat de apparaten opnieuw worden aangesloten, controleert u het totale vermogen van de apparaten om er zeker van te zijn dat ze minder zijn dan de nominale waarde van de omvormer.

HET OPLOSSEN VAN PROBLEMEN

Probleem Situatie Actiie Geen stroom aan Foutaansluiting Schakel de stroomtoevoer naar de omvormer uit; controleer of de kabel goed is aangesloten op de omvormer en de stroombron. Batterijspanning onder 10 Voltage Laadt op of vervangt de batterij Apparatuur die wordt bediend trekt te veel vermogen Laat de omvormer afkoelen. Zorg voor voldoende ventilatie rond de omvormer. Zorg ervoor dat de belasting niet hoger is dan het maximale vermogen voor continu gebruik. Laagspanningsalarm wordt onmiddellijk ingeschakeld De ingangsspanning bij de ingang van de omvormer moet worden verhoogd Laad/vervang de batterij of voeg extra batterijen toe. Laat de voertuigmotor draaien wanneer u een 12V DC-stekker gebruikt. Laagspanningsalarm staat altijd aan Voedingsbatterijcondi tie met spanningsdalingen Vervang de batterij Onvoldoende vermogen of spanningsdalingen Controleer de toestand van de accukabels en kabelkabels Reinig of vervang indien nodig Laag vermogen Batterijtoestand kan slecht zijn Laad of vervang een batterij Foutaansluiting Zorg ervoor dat de accu en de Omvormerspool schoon zijn. Omvormer werkt niet na het aansluiten van de kabels in omgekeerde richting De interne beveiliging heeft de omvormer uitgeschakeld Neem contact op met de leverancier voor hulp.

Waarschuwingen & Voorzichtigheid ⚫ Het gebruik van het apparaat in levensondersteunende toepassingen waarbijredelijkerwijs kan worden verwacht dat het falen van het apparaat de oorzaak is van het falen van de levensondersteunende apparatuur of dat het de veiligheid of effectiviteit ervan aanzienlijk beïnvloedt, wordt niet aanbevolen. Gebruik het apparaat niet in de aanwezigheid van een brandbaar verdovingsmengsel met lucht, zuurstof of lachgas en ook niet in de buurt van brandbare materialen, dampen of gassen. Aangezien het apparaat tijdens het gebruik voldoende moet worden geventileerd, mag u de ventilator of de ontluchtingsopeningen niet blokkeren en mag u het apparaat niet afdekken. Gebruik het apparaat niet in de buurt van autoverwarmingsopeningen of in direct zonlicht. Houd het toestel te allen tijde droog en ontkoppel het als het niet in gebruik is. Schakel de aangesloten apparatuur uit voordat u de motor start (!). Sluit GEEN stekker van een overspanningsbeveiliging, lijnconditioner of UPS-systeem aan op het apparaat. Als u AC-verlengsnoeren aansluit, gebruik dan de zwaarste praktische meter. Voordat u een batterijlader of adapter aansluit, controleert u de handleiding van het apparaat om er zeker van te zijn dat de technische specificaties van het apparaat binnen de aanbevelingen van de externe batterijlader of adapter vallen. Tips voor veiligheid en verwijdering van batterijen: houd kinderen uit de buurt van batterijen. Wanneer een kind een batterij heeft ingeslikt, ga dan naar een arts of breng het kind onmiddellijk naar het ziekenhuis! Let op de juiste polariteit (+) en (-) van batterijen! Gebruik het apparaat bij een ultrahoge of ultralage temperatuur. • Bewaar het of gebruik het lang in een vochtige omgeving.

• Gebruik het in regenval of in water. • Plaats geen enkel onderdeel van dit apparaat in water of een andere vloeistof. • Raak het apparaat niet aan met natte handen. • Trek altijd aan de stekker wanneer u de kabel loskoppelt. Trek niet aan de kabel zelf. • Voorkom dat het in contact komt met hete oppervlakken. • Houd het uit de buurt van warmtebronnen om vervorming van plastic onderdelen te voorkomen. • verwijder de batterij na gebruik. • Lever het of gebruik het in een sterk schokkende omgeving. Vervang altijd alle batterijen. Gebruik nooit oude en nieuwe batterijen of batterijen van verschillende types samen. Batterijen nooit kortsluiten, openen, vervormen of laden! Verwondingsgevaar! Gooi batterijen nooit in vuur! Explosiegevaar! Tips voor milieubescherming: verpakkingsmaterialen zijn grondstoffen en kunnen worden gerecycled. Gooi oude apparaten of batterijen niet bij het huisvuil. Reiniging: bescherm het apparaat tegen verontreiniging en vervuiling (gebruik een schone gordel). Gebruik geen ruwe, grove korrelige materialen of oplosmiddelen / agressieve schoonmaakmiddelen. Veeg het schoongemaakte apparaat nauwkeurig schoon. Belangrijke opmerking: Mocht batterijvloeistof uit een batterij lekken, veeg de batterijhouder dan droog met een zachte doek. Verdeler: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Duitsland Deutschland
